深度解析球磨机工作原理,详细讲解球磨机内部结构
球磨机工作原理
球磨机工作原理球磨机是一种常用的研磨设备，广泛应用于矿山、冶金、化工、建材等行业。
它通过回转的圆筒内装有一定数量的磨料（钢球、钢棒等），将物料进行研磨和混合，达到所需的研磨效果。
下面将详细介绍球磨机的工作原理。
1. 设备结构球磨机主要由进料装置、排料装置、旋转装置、传动装置、电气控制装置等组成。
其中，进料装置将物料送入磨筒内，排料装置将研磨后的物料排出，旋转装置使磨筒产生旋转运动，传动装置传递动力，电气控制装置控制设备的运行。
2. 工作原理球磨机的工作原理可以分为两个阶段：研磨阶段和排料阶段。
（1）研磨阶段：当球磨机启动时，电机通过传动装置带动磨筒进行旋转。
在磨筒内，装有一定数量的磨料和物料。
磨料（钢球）的直径一般较大，与磨筒内壁之间存在一定的间隙。
当磨筒旋转时，磨料受到离心力的作用，沿着磨筒内壁上升，并随着磨筒的旋转下落。
在这个过程中，磨料与物料发生碰撞、摩擦和研磨作用，使物料逐渐研磨细化。
（2）排料阶段：当物料达到一定细度后，会从磨筒的一端通过排料装置排出。
排料装置一般由螺旋输送器和出料口组成。
螺旋输送器将研磨后的物料从磨筒中输送至出料口，完成物料的排出。
3. 影响因素球磨机的研磨效果受到多种因素的影响，包括磨料种类、磨料与物料的比例、磨筒的转速、物料的硬度和湿度等。
下面简要介绍几个重要的影响因素：（1）磨料种类：磨料种类的选择直接影响到研磨效果。
常用的磨料有钢球、钢棒等。
不同的磨料对物料的研磨效果有所差异，需要根据具体的物料性质来选择合适的磨料。
（2）磨料与物料的比例：磨料与物料的比例也会影响到研磨效果。
一般情况下，磨料的比例较大，可以提高研磨效率和研磨细度。
但过高的磨料比例可能会导致研磨效果不稳定。
（3）磨筒的转速：磨筒的转速决定了磨料的受力状态和物料的停留时间。
较高的转速可以增加磨料与物料的碰撞频率，加快研磨速度。
但过高的转速可能会导致物料过度研磨而产生过细的颗粒。
（4）物料的硬度和湿度：物料的硬度和湿度也会对研磨效果产生影响。

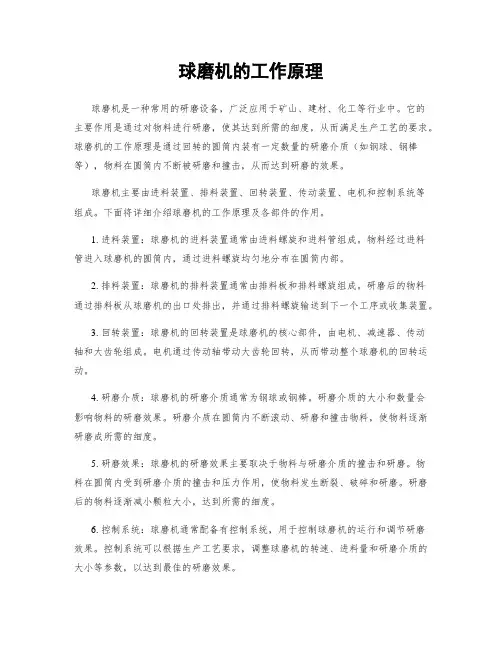

球磨机的工作原理
球磨机的工作原理球磨机是一种常用的研磨设备，广泛应用于矿山、建材、化工等行业中。
它的主要作用是通过对物料进行研磨，使其达到所需的细度，从而满足生产工艺的要求。
球磨机的工作原理是通过回转的圆筒内装有一定数量的研磨介质（如钢球、钢棒等），物料在圆筒内不断被研磨和撞击，从而达到研磨的效果。
球磨机主要由进料装置、排料装置、回转装置、传动装置、电机和控制系统等组成。
下面将详细介绍球磨机的工作原理及各部件的作用。
1. 进料装置：球磨机的进料装置通常由进料螺旋和进料管组成。
物料经过进料管进入球磨机的圆筒内，通过进料螺旋均匀地分布在圆筒内部。
2. 排料装置：球磨机的排料装置通常由排料板和排料螺旋组成。
研磨后的物料通过排料板从球磨机的出口处排出，并通过排料螺旋输送到下一个工序或收集装置。
3. 回转装置：球磨机的回转装置是球磨机的核心部件，由电机、减速器、传动轴和大齿轮组成。
电机通过传动轴带动大齿轮回转，从而带动整个球磨机的回转运动。
4. 研磨介质：球磨机的研磨介质通常为钢球或钢棒。
研磨介质的大小和数量会影响物料的研磨效果。
研磨介质在圆筒内不断滚动、研磨和撞击物料，使物料逐渐研磨成所需的细度。
5. 研磨效果：球磨机的研磨效果主要取决于物料与研磨介质的撞击和研磨。
物料在圆筒内受到研磨介质的撞击和压力作用，使物料发生断裂、破碎和研磨。
研磨后的物料逐渐减小颗粒大小，达到所需的细度。
6. 控制系统：球磨机通常配备有控制系统，用于控制球磨机的运行和调节研磨效果。
控制系统可以根据生产工艺要求，调整球磨机的转速、进料量和研磨介质的大小等参数，以达到最佳的研磨效果。
总结：球磨机的工作原理是通过回转的圆筒内装有一定数量的研磨介质，物料在圆筒内不断被研磨和撞击，达到研磨的效果。
球磨机的各部件如进料装置、排料装置、回转装置和研磨介质等起着重要的作用。
通过控制系统的调节，可以实现对球磨机的运行和研磨效果的控制。
球磨机在矿山、建材、化工等行业中具有广泛的应用前景。
球磨机工作原理
球磨机工作原理球磨机是一种常用的研磨设备，广泛应用于矿山、冶金、化工、建材等行业。
它通过对物料进行高速旋转和磨擦，实现对物料的细磨和混合。
本文将详细介绍球磨机的工作原理。
一、球磨机的结构球磨机主要由进料装置、排料装置、回转装置、传动装置、机电和控制系统等组成。
其中，回转装置由可靠的齿轮传动组成，保证了设备的稳定运行。
二、球磨机的工作原理球磨机通过回转装置带动筒体进行旋转，筒体内装满了磨料和物料。
当筒体旋转时，磨料会被带动到一定高度，然后自由落体下落，与物料发生碰撞和磨擦，从而实现对物料的研磨作用。
具体工作原理如下：1. 进料：物料通过进料装置进入球磨机的筒体内，同时，磨料也会随之进入筒体。
进料装置的设计可以控制物料的流量和粒度，以满足生产要求。
2. 研磨：当球磨机开始工作时，机电带动回转装置旋转，筒体内的物料和磨料随之一起旋转。
在旋转的过程中，物料和磨料会受到离心力的作用，从而形成一定高度的物料研磨层。
3. 碰撞和磨擦：物料和磨料在研磨层内不断碰撞和磨擦。
这些碰撞和磨擦会使物料逐渐细化，并且改变物料的形态和结构。
同时，磨料也会因为磨擦而磨损，形成新的磨料表面。
4. 排料：经过一段时间的研磨后，物料的粒度逐渐减小，满足生产要求的物料会通过排料装置从筒体的一端排出。
排料装置的设计可以控制物料的排出速度和粒度分布。
5. 循环研磨：在球磨机工作的过程中，一部份未达到要求的物料会继续在筒体内进行研磨，以达到所需的粒度。
这样的循环研磨过程可以提高物料的细度和均匀度。
三、球磨机的特点和应用球磨机具有以下特点：1. 研磨效率高：球磨机通过高速旋转和磨擦，可以快速研磨物料，提高生产效率。
2. 研磨质量好：球磨机可以实现对物料的细磨和混合，可以得到均匀的研磨产品。
3. 适应性广：球磨机适合于各种物料的研磨，包括硬度较高的物料。
4. 操作简便：球磨机的操作和维护相对简单，不需要过多的技术要求。
球磨机广泛应用于矿山、冶金、化工、建材等行业，主要用于研磨各种矿石、矿砂、水泥、陶瓷原料等物料。
球磨机工作原理
球磨机工作原理球磨机是一种常用的矿石破碎设备，其工作原理是利用磨球在筒体内对物料进行研磨，从而达到破碎物料的目的。
本文将详细介绍球磨机的工作原理。
一、筒体结构1.1 筒体：球磨机的主体部份，通常由钢板焊接而成，内部安装有磨球和物料。
1.2 筒体内衬：通常采用耐磨材料制成，以防止物料和磨球对筒体造成损坏。
1.3 筒体端盖：用于固定筒体和磨球，通常采用铸铁或者钢板制成。
二、工作原理2.1 物料进料：物料通过进料装置进入球磨机的筒体内。
2.2 磨球研磨：筒体内装有一定数量的磨球，当筒体旋转时，磨球会对物料进行研磨。
2.3 破碎物料：物料在磨球的作用下，逐渐被研磨成所需粒度的细颗粒。
三、传动装置3.1 机电：提供球磨机的动力源，通过皮带传动或者联轴器连接到球磨机的主轴上。
3.2 主轴：传递机电的动力给筒体，使其旋转起来。
3.3 减速器：用于调节筒体的旋转速度，以满足不同物料的研磨要求。
四、排料装置4.1 排料板：安装在筒体的出料口，用于控制物料的排出速度。
4.2 排料筒：连接排料板和出料口，将研磨后的物料排出。
4.3 排料管道：将排出的物料输送到下一个工艺环节。
五、润滑系统5.1 润滑油：用于减少球磨机各部件的磨擦，延长设备的使用寿命。
5.2 润滑管路：连接润滑油箱和球磨机各部件，确保润滑油能够顺畅流动。
5.3 润滑系统：包括润滑油箱、泵、管路等部件，确保球磨机的正常运转。
综上所述，球磨机是一种重要的矿石破碎设备，其工作原理主要包括筒体结构、工作原理、传动装置、排料装置和润滑系统。
通过对球磨机的工作原理进行深入了解，可以更好地使用和维护球磨机，提高生产效率和设备的使用寿命。
球磨机的工作原理
球磨机的工作原理球磨机是一种常用的研磨设备，广泛应用于矿山、冶金、化工、建材等行业。
它通过回转的筒体内装有钢球或者其他研磨介质，对物料进行高效的研磨和混合。
下面将详细介绍球磨机的工作原理。
1. 设备结构球磨机主要由进料装置、排料装置、旋转部份、传动部份和机电等组成。
进料装置将物料送入筒体内，排料装置将研磨好的物料从筒体中排出。
旋转部份由筒体和固定在筒体两端的轴承组成，轴承支撑着筒体的回转运动。
传动部份由机电、减速器、齿轮和皮带组成，通过机电带动筒体的旋转。
2. 工作原理球磨机的工作原理可以分为两个阶段：研磨阶段和混合阶段。
研磨阶段：当球磨机开始运转时，机电带动筒体旋转。
物料经过进料装置进入筒体内，同时钢球也随着筒体的旋转被抛向筒体内壁。
由于离心力的作用，钢球会在筒体内壁上形成一层连续的圆弧形运动轨迹。
物料与钢球之间产生相互撞击和磨擦，使物料逐渐被研磨细化。
同时，由于筒体的旋转，物料也会在筒体内不断地上升和下降，从而实现了物料的混合和研磨。
混合阶段：在研磨阶段结束后，物料已经达到了一定的细度要求。
此时，球磨机会继续旋转，但再也不添加新的物料。
旋转的筒体味使物料不断地上升和下降，从而实现了物料的混合。
这个过程通常称为“混研”阶段，目的是进一步提高物料的均匀性。
3. 特点和优势球磨机具有以下特点和优势：(1) 高效研磨：球磨机通过钢球的撞击和磨擦作用，可以将物料研磨成所需的细度。
研磨效率高，能耗低。
(2) 宽适应性：球磨机可以适应多种物料的研磨要求，包括干式研磨和湿式研磨。
(3) 研磨均匀性好：球磨机通过筒体的旋转和钢球的撞击，可以使物料得到充分的混合，提高研磨均匀性。
(4) 操作简便：球磨机的操作相对简单，只需控制进料量和筒体的旋转速度即可。
(5) 维护方便：球磨机的维护相对容易，主要包括定期检查和更换磨损的零部件。
4. 应用领域球磨机广泛应用于矿山、冶金、化工、建材等行业。
具体应用包括矿石研磨、水泥研磨、陶瓷研磨、化工原料研磨等。
球磨机构造及工作原理
球磨机构造及工作原理球磨机是一种用于研磨物料的设备，广泛应用于矿山、建材、化工、冶金等行业。
本文将从球磨机的构造和工作原理两方面进行介绍。
一、球磨机的构造球磨机主要由进料装置、转筒、出料装置、传动装置、电气控制等部分组成。
1. 进料装置进料装置主要包括进料管、进料螺旋、进料托板等。
进料管用于将物料输送到转筒内部，进料螺旋是将物料推入转筒的主要部件，进料托板则起到导向和支撑物料的作用。
2. 转筒转筒是球磨机的核心部件，其内部装有研磨介质和待磨物料。
转筒一般采用钢板制造，内衬耐磨板或高铬合金铸铁，以保证其耐磨性能。
转筒的长度和直径比一般在2-5之间，长度越大，磨矿效果越好。
3. 出料装置出料装置主要包括出料管、出料托板、出料螺旋等。
出料管用于将磨好的物料输送出去，出料托板和出料螺旋则起到导向和输送物料的作用。
4. 传动装置传动装置是球磨机的动力来源，主要包括电动机、减速器、联轴器等部分。
电动机通过减速器和联轴器驱动转筒旋转，以达到磨矿的目的。
5. 电气控制电气控制主要包括电控柜、操作面板、仪表等部分。
通过电控柜和操作面板对球磨机的启动、停止、转速等参数进行控制，仪表用于监测球磨机的运行状态。
二、球磨机的工作原理球磨机的工作原理是将物料放入转筒内部，通过转筒的旋转和研磨介质的作用，使物料不断研磨、磨细，最终达到所需的磨矿效果。
具体来说，球磨机内部的研磨介质一般为钢球，其直径一般在25-150mm之间。
在球磨机运行时，钢球会随着转筒的旋转不断翻滚、摩擦和碰撞，使物料不断受到研磨和撞击，从而使物料磨细。
在球磨机的运行过程中，物料的磨矿效果受到多种因素的影响，如研磨介质的种类和大小、转筒的转速、物料的硬度和湿度等。
为了达到最佳的磨矿效果，需要根据不同的物料特性和工艺要求进行调整。
总之，球磨机是一种重要的研磨设备，其构造和工作原理对于矿山、建材、化工、冶金等行业的生产和发展具有重要意义。
深度解析球磨机工作原理,详细讲解球磨机内部结构
深度解析球磨机工作原理，详细讲解球磨机内部结构球磨机工作原理：球磨机是物料被破碎之后，再进行粉碎必不可少的关键设备。
广泛应用于生产行业，包括：水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑有色金属选矿以及玻璃陶瓷等等。
那么球磨机工作原理是什么呢？球磨机的内部结构是怎样的？中国球磨机交易网将为您一一解答。
球磨机是由水平的筒体，进出料空心轴及磨头等部分组成，筒体为圆筒较长，筒内装有研磨体，筒体采用钢板制造，有钢制衬板与筒体固定，研磨体一般使用钢制圆球，并按不同直径和一定比例装入筒中，研磨体也可用钢段，根据研磨物料的粒度加以选择，物料由球磨机进料端空心轴装入筒体内，当球磨机筒体转动时候，研磨体由于惯性和离心力作用，摩擦力的作用，使它帖附近筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。
物料由进料装置经入料中空轴螺旋均匀地进入球磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。
物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。
粉状物通过卸料箅板排出，完成粉磨作业。
筒体在回转的过程中，研磨体也有滑落现象，在滑落过程中给物料以研磨作用，为了有效的利用研磨作用，对物料粒度教大的一般二十目磨细时候，把磨体筒体用隔仓板分隔为二段，即成为双仓，物料进入第一仓时候被钢球击碎，物料进入第二仓时候，钢端对物料进行研磨，磨细合格的物料从出料端空心轴排出，对进料颗粒小的物料（如砂二号矿渣、粗粉煤灰）进行磨细时候，球磨机筒体可不设隔板，成为一个单仓筒磨，研磨体也可只用钢段。
以格子型球磨机（卧式筒形旋转装置，外沿齿轮传动，两仓）为例：物料由进料装置经入料中空轴螺旋均匀地进入球磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。
球磨机工作原理
球磨机工作原理球磨机是一种常用的研磨设备，广泛应用于矿山、冶金、化工、建材等行业。
它通过旋转的圆筒内部装有钢球或其他研磨介质，对物料进行研磨和混合。
球磨机的工作原理是基于物料与研磨介质之间的相互作用，以下将详细介绍球磨机的工作原理。
1. 球磨机的结构球磨机主要由进料装置、排料装置、旋转装置、传动装置、电机和控制系统等组成。
其中，进料装置将物料送入球磨机的筒体内，排料装置将研磨后的物料从筒体中排出。
旋转装置通过电机驱动筒体旋转，传动装置将电机的旋转运动传递给筒体。
2. 研磨介质的选择球磨机内部装有钢球或其他研磨介质，研磨介质的选择对研磨效果有重要影响。
常用的研磨介质有钢球、陶瓷球和砂石等。
不同的物料和研磨要求需要选择适合的研磨介质。
3. 球磨机的工作过程球磨机的工作过程主要包括进料、研磨和排料三个阶段。
3.1 进料阶段物料通过进料装置进入球磨机的筒体内。
在进料过程中，物料与研磨介质之间存在相互作用，物料受到研磨介质的冲击、摩擦和剪切力，从而发生破碎和研磨作用。
3.2 研磨阶段在球磨机的筒体内，物料与研磨介质不断进行碰撞和摩擦。
研磨介质的运动和筒体的旋转使物料受到不断的破碎和研磨作用。
物料的粒度逐渐减小，达到所需的研磨细度。
3.3 排料阶段研磨后的物料通过排料装置从球磨机的筒体中排出。
排料装置通常位于球磨机的一端，通过调整排料装置的结构和位置，可以控制物料的排出速度和粒度。
4. 影响球磨机工作效果的因素球磨机的工作效果受到多种因素的影响，包括物料性质、研磨介质的选择、研磨介质与物料的充填比例、筒体的旋转速度、研磨介质的大小和形状等。
合理选择这些因素可以提高球磨机的研磨效率和研磨质量。
4.1 物料性质物料的硬度、湿度和粒度分布等性质会影响球磨机的工作效果。
硬度较大的物料需要更高的研磨能量，湿度较高的物料易于粘结在筒体内，而粒度分布较宽的物料需要更长的研磨时间。
4.2 研磨介质的选择不同的物料和研磨要求需要选择适合的研磨介质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深度解析球磨机工作原理，详细讲解球磨机内部结构
球磨机工作原理：
球磨机是物料被破碎之后，再进行粉碎必不可少的关键设备。
广泛应用于生产行业，包括：水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑有色金属选矿以及玻璃陶瓷等等。
那么球磨机工作原理是什么呢？球磨机的内部结构是怎样的？中国球磨机交易网将为您一一解答。
球磨机是由水平的筒体，进出料空心轴及磨头等部分组成，筒体为圆筒较长，筒内装有研磨体，筒体采用钢板制造，有钢制衬板与筒体固定，研磨体一般使用钢制圆球，并按不同直径和一定比例装入筒中，研磨体也可用钢段，根据研磨物料的粒度加以选择，物料由球磨机进料端空心轴装入筒体内，当球磨机筒体转动时候，研磨体由于惯性和离心力作用，摩擦力的作用，使它帖附近筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。
物料由进料装置经入料中空轴螺旋均匀地进入球磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。
物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。
粉状物通过卸料箅板排出，完成粉磨作业。
筒体在回转的过程中，研磨体也有滑落现象，在滑落过程中给物料以研磨作用，为了有效的利用研磨作用，对物料粒度教大的一般二十目磨细时候，把磨体筒体用隔仓板分隔为二段，即成为双仓，物料进入第一仓时候被钢球击碎，物料进入第二仓时候，钢端对物料进行研磨，磨细合格的物料从出料端空心轴排出，对进料颗粒小的物料（如砂二号矿渣、粗粉煤灰）进行磨细时候，球磨机筒体可不设隔板，成为一个单仓筒磨，研磨体也可只用钢段。
以格子型球磨机（卧式筒形旋转装置，外沿齿轮传动，两仓）为例：物料由进料装置经入料中空轴螺旋均匀地进入球磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。
物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。
粉状物通过卸料箅板排出，完成粉磨作业。
球磨机主要部分包括：给料部、出料部、回转部、传动部(减速机，电机，电控，小传动齿轮)。
中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。
球磨机整机运转平稳，工作可靠。
球磨机主机包括筒体，筒体内镶有用耐磨材料制成的衬，有承载筒体并维系其旋转的轴承，还要有驱动部分，如电动机，和传动齿轮，皮带轮，三角带等。
对于名称为叶片的零件，一般不是主要部件，在进料端的部件进料口内有内螺旋可称其内螺旋叶片，在出料端的部件出料口内有内螺旋也可称其内螺旋叶片。
另外如果使用螺旋运输机作为出料端的辅助设备，在该设备里会有叫螺旋叶片的零件，但严格的说，它已经不算球磨机的零件了。
在加气混凝土原料制备中，球磨机主要用于石灰，石膏，砂，矿渣等物料的粉磨。
物料只有经过粉磨并到要求细度后才能进行充分混合相互作用，才能使制品达到强度，粉磨是加气混凝土生产中的重要程序，粉磨过程耗电量大，球磨机一般是加气混凝土工厂中电机容量最大的设备。
根据物料及排矿方式，可选择干或湿式格子型球磨机以及节能球磨机，采用自动调心双列向心球面滚子轴承，可以减小运转阻力，节能效果显著。
筒体部分，在原有筒体出料端加装一段圆锥筒体，增加球磨机有效容积的同时，筒内介质的分配也变得更加合理。
