钢材的技术标准与选用
钢筋质量技术标准最新规范
钢筋质量技术标准最新规范钢筋作为建筑结构中的关键材料，其质量直接关系到建筑物的安全和耐久性。
随着建筑技术的发展和对建筑安全要求的提高，钢筋的质量技术标准也在不断更新。
以下是钢筋质量技术标准的最新规范概述：1. 材料要求：钢筋应选用符合国家或行业标准的钢材，具有足够的强度和良好的延性。
常用的钢筋类型包括普通碳素钢、低合金高强度钢等。
钢筋的化学成分和力学性能应满足相关标准要求。
2. 规格与尺寸：钢筋的直径、长度、弯曲度等尺寸应符合设计要求和施工规范。
钢筋的表面应光滑、无裂纹、无锈蚀，尺寸偏差应控制在允许范围内。
3. 加工与连接：钢筋的加工包括切割、弯曲、焊接等，所有加工过程应遵循相应的操作规程，确保加工质量。
钢筋的连接方式包括焊接、机械连接和绑扎连接，每种连接方式都有其适用条件和操作要求。
4. 质量检验：钢筋在出厂前应进行严格的质量检验，包括外观检查、力学性能测试、化学成分分析等。
在施工现场，钢筋也应进行抽检，确保其符合使用要求。
5. 储存与运输：钢筋在储存和运输过程中应避免潮湿、腐蚀和机械损伤。
储存场地应平整、干燥，钢筋应分类堆放，避免混杂。
6. 施工与应用：在施工过程中，应严格按照设计图纸和施工规范进行钢筋的布置和固定。
钢筋的保护层厚度、锚固长度等参数应符合设计要求，以确保结构的安全性。
7. 环境保护：在钢筋的生产、加工和施工过程中，应采取有效措施减少对环境的影响，如控制噪音、粉尘和废水排放。
8. 标准更新与修订：随着新材料、新技术的应用和建筑行业的发展，钢筋的质量技术标准也会不断更新和修订。
相关人员应定期关注标准的更新情况，确保施工和使用符合最新的规范要求。
钢筋质量技术标准的制定和执行对于提高建筑工程质量、保障人民生命财产安全具有重要意义。
建筑行业从业者应严格遵守这些规范，不断提升自身的专业素养和技术水平。

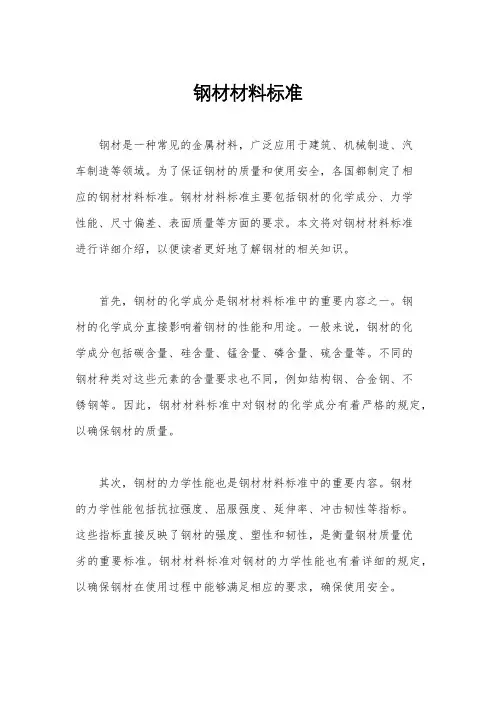

钢材材料标准
钢材材料标准钢材是一种常见的金属材料，广泛应用于建筑、机械制造、汽车制造等领域。
为了保证钢材的质量和使用安全，各国都制定了相应的钢材材料标准。
钢材材料标准主要包括钢材的化学成分、力学性能、尺寸偏差、表面质量等方面的要求。
本文将对钢材材料标准进行详细介绍，以便读者更好地了解钢材的相关知识。
首先，钢材的化学成分是钢材材料标准中的重要内容之一。
钢材的化学成分直接影响着钢材的性能和用途。
一般来说，钢材的化学成分包括碳含量、硅含量、锰含量、磷含量、硫含量等。
不同的钢材种类对这些元素的含量要求也不同，例如结构钢、合金钢、不锈钢等。
因此，钢材材料标准中对钢材的化学成分有着严格的规定，以确保钢材的质量。
其次，钢材的力学性能也是钢材材料标准中的重要内容。
钢材的力学性能包括抗拉强度、屈服强度、延伸率、冲击韧性等指标。
这些指标直接反映了钢材的强度、塑性和韧性，是衡量钢材质量优劣的重要标准。
钢材材料标准对钢材的力学性能也有着详细的规定，以确保钢材在使用过程中能够满足相应的要求，确保使用安全。
另外，钢材材料标准还对钢材的尺寸偏差和表面质量进行了规定。
钢材的尺寸偏差直接影响着钢材的加工和使用，而表面质量则直接影响着钢材的外观和耐腐蚀性能。
因此，钢材材料标准对钢材的尺寸偏差和表面质量也有着严格的要求，以确保钢材能够满足不同领域的使用需求。
总之，钢材材料标准是保证钢材质量和使用安全的重要依据。
通过严格的化学成分要求、力学性能规定、尺寸偏差和表面质量要求，钢材材料标准能够有效地保证钢材的质量和使用性能。
因此，对于钢材生产和使用单位来说，必须严格遵守钢材材料标准的相关规定，以确保生产和使用的钢材能够满足相应的要求，保障工程质量和使用安全。

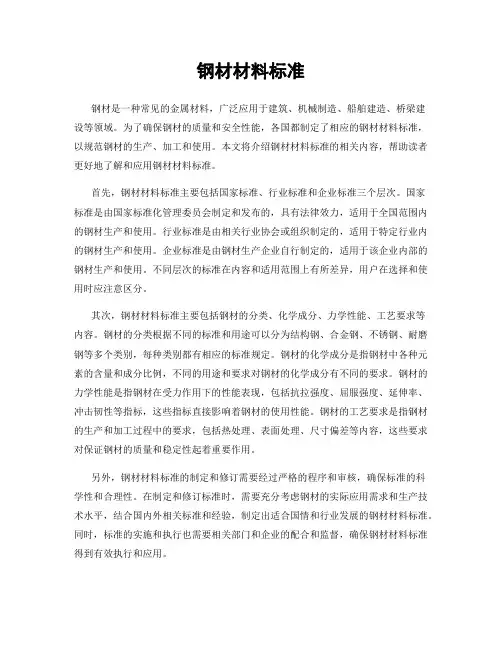

钢材材料标准
钢材材料标准钢材是一种常见的金属材料，广泛应用于建筑、机械制造、船舶建造、桥梁建设等领域。
为了确保钢材的质量和安全性能，各国都制定了相应的钢材材料标准，以规范钢材的生产、加工和使用。
本文将介绍钢材材料标准的相关内容，帮助读者更好地了解和应用钢材材料标准。
首先，钢材材料标准主要包括国家标准、行业标准和企业标准三个层次。
国家标准是由国家标准化管理委员会制定和发布的，具有法律效力，适用于全国范围内的钢材生产和使用。
行业标准是由相关行业协会或组织制定的，适用于特定行业内的钢材生产和使用。
企业标准是由钢材生产企业自行制定的，适用于该企业内部的钢材生产和使用。
不同层次的标准在内容和适用范围上有所差异，用户在选择和使用时应注意区分。
其次，钢材材料标准主要包括钢材的分类、化学成分、力学性能、工艺要求等内容。
钢材的分类根据不同的标准和用途可以分为结构钢、合金钢、不锈钢、耐磨钢等多个类别，每种类别都有相应的标准规定。
钢材的化学成分是指钢材中各种元素的含量和成分比例，不同的用途和要求对钢材的化学成分有不同的要求。
钢材的力学性能是指钢材在受力作用下的性能表现，包括抗拉强度、屈服强度、延伸率、冲击韧性等指标，这些指标直接影响着钢材的使用性能。
钢材的工艺要求是指钢材的生产和加工过程中的要求，包括热处理、表面处理、尺寸偏差等内容，这些要求对保证钢材的质量和稳定性起着重要作用。
另外，钢材材料标准的制定和修订需要经过严格的程序和审核，确保标准的科学性和合理性。
在制定和修订标准时，需要充分考虑钢材的实际应用需求和生产技术水平，结合国内外相关标准和经验，制定出适合国情和行业发展的钢材材料标准。
同时，标准的实施和执行也需要相关部门和企业的配合和监督，确保钢材材料标准得到有效执行和应用。
综上所述，钢材材料标准是保障钢材质量和安全性能的重要依据，对于提高钢材的质量和推动钢材产业发展具有重要意义。
用户在选择和使用钢材时，应该严格按照相关标准要求进行，确保钢材的质量和安全性能。
建筑钢材的技术标准与选用
1.3 常用钢结构钢材
2.冷弯薄壁型钢
弯薄壁型钢是用可冷加工变形的冷轧或热轧钢带在连续 辊式冷弯机组上，制成的具有各种形状截面的轻型钢材，如 图6-7所示。冷弯薄壁型钢的截面各部分厚度相同，且在各转 角处均呈圆弧形。
1.3 常用钢结构钢材
2.冷弯薄壁型钢
1.3 常用钢结构钢材
3.钢板
1.3 常用钢结构钢材
4.钢管
钢管的品种很多，按制造方法不同，分为无缝钢管和焊 接钢管两大类。
无缝钢管是经过热轧、挤压、热扩或冷拔、冷轧而成的 周边无缝的管材，分为一般用途和专门用途两类。在建筑工 程中，除多用一般结构的无缝钢管外，有时也采用若干专用 的无缝钢管，如锅炉用无缝钢管和耐热无缝钢管等。
1.1 钢结构用钢
2.低合金高强度结构钢
国低合金高强度结构钢的生产特点是：在普通碳素钢的 基础上，加入少量我国富有的合金元素，如硅、钒、钛、稀 土等，以使钢材的强度与综合性能得到明显提高，或使其成 为具有某些特殊性能的钢种。
1.2 钢筋混凝土结构用钢
1.热轧钢筋
用加热钢坯轧成的条形成品钢筋，称为热轧钢筋，是建 筑工程中用量最大的钢材品种之一，主要用于钢筋混凝土和 预应力混凝土结构的配筋。混凝土用热轧钢筋要求有较高的 强度，有一定的塑性和韧性，可焊性好。
钢板是用轧制方法生产的、宽厚比很大的矩形板状钢材。 按工艺不同，钢板有热轧和冷轧两大类。通常又多按钢板的 公称厚度划分，厚度为0.1～4 mm的称为薄板，厚度为4～20 mm的为中板，厚度为20～60 mm的为厚板，厚度大于60 mm 的为特厚板。钢板的种类有热轧钢板、花纹钢板、冷轧钢板、 钢带四种。
1.3 常用钢结构钢材
1.热轧型钢
3)热轧L型钢和H型钢 热轧L型钢和H型钢的截面如图6-6所示。L型钢与不等边 角钢的主要区别在于其腹板高为面板宽度的3～4倍，而不等 边角钢的长边与短边宽度之比仅为1.5左右；L型钢的面板厚 度与腹板厚度之差比较显著，而不等边角钢的边厚度是相同 的。
钢的分类、执行标准、牌号、主要特点和用途
(3).低合金高强度结构钢
a. 牌号表示方法
钢的牌号由代表屈服点的汉语拼音”Q”、屈服点数值、质量等级符号（A、B、C、D、E）三部分按顺序排列组成，例如：Q390A、Q420E。
(2).优质碳素结构钢
a. 牌号表示方法
钢的牌号采用阿拉伯数字或阿拉伯数字和化学元素符号以及表1中规定的符号表示。以二位阿拉伯数字表示平均含碳量（以万分之几计），例如：“08F”、“45”、“65Mn”。
较高锰含量（0.70-1.20%）的优质碳素结构钢在表示平均含碳量的阿拉伯数字后面加上化学元素Mn符号，例如“65Mn”即是平均含碳量为0.65%、含锰量为0.90-1.20%的优质碳素结构钢。
本节将依序介绍按钢的用途所分的十二大钢类的牌号表示方法、执行标准、牌号（钢号）、主要特点和用途。
(1)．碳素结构钢
a. 牌号表示方法
钢的牌号由代表屈服点的汉语拼音”Q”、屈服点数值（单位为MPa）和表1中规定的质量等级符号、脱氧方法符号按顺序组成，例如：Q235AF、Q235BZ等。
3. 按冶金质量分类
如第一节所述, 按冶金质量分类钢可以分为优质钢、高级优质钢和特级优质钢。
4. 按金相组织分类
按钢的金相组织分类可分为铁素体型、奥氏体型、珠光体型、马氏体型、贝氏体型、双相（如马氏体/铁素体）类型等。
5. 按使用加工方法分类
按照在钢材使用时的制造加工方式可以将钢分为压力加工用钢、切削加工用钢和冷顶锻用钢。
在碳素结构钢的牌号组成中，表示镇静钢的符号“Z”和表示特殊镇静钢的符号“TZ”可以省略，
建筑 钢材
7.1 概述 7.2 建筑钢材的主要技术性质 7.3 建筑钢材的技术标准和选用 7.4 钢材的冷加工与热处理 7.5 钢材的检验与堆放 7.6 钢材的防腐与防火
7.1 概述
钢材是以铁为主要元素，含碳量一般在2%以下，并含有其他元素 的材料。建筑钢材是指建筑工程中使用的各种钢材，包括钢结构用各种 型材(如圆钢、角钢、工字钢、钢管、板材)和钢筋混凝土结构用钢筋、 钢丝、钢绞线。
第一节 建设工程信息的收集
一、建设工程决策阶段的信息收集 在建设工程决策阶段，由于该阶段对建设工程项目的效益影 响很大，应该首先进行项目决策阶段相关信息的收集。该阶 段信息收集工作主要是收集工程项目外部的宏观信息，要收 集过去的、现代的和未来的与项目相关的信息，具有较多的 不确定性。 在建设工程前期决策阶段，应向有关单位收集以下资料:
(2)平炉钢。平炉钢是指以固体或液体生铁、铁矿石或废钢为原料， 用煤气或重油为原料在平炉中加热冶炼，杂质靠铁矿石或废钢中的氧起 氧化作用而除去的钢。冶炼时，杂质轻并浮在表面，对钢水与空气起隔 离作用，所以钢中杂质含量少，成品质量高。由于冶炼时间长 (4～12h)， 清除杂质较彻底，钢材质量好，但成本比转炉钢高。
上一页 下一页 返回
第一节 建设工程信息的收集
(1)可行性研究报告，前期相关文件资料，存在的疑点和建设 单位的意图，建设单位前期准备和项目审批完成的情况。 (2)同类工程相关信息。 (3)拟建工程所在地相关信息。 (4)工程所在地政府相关信息。 (5)设计中的设计进度计划，设计质量保证体系，设计合同执 行情况，偏差产生的原因，纠偏措施，专业间设计交接情况， 执行规范、规程、技术标准，特别是强制性规范执行的情况， 设计概算和施工图预算结果，了解超限额的原因，了解各设 计工序对投资的控制等。 (6)勘察、测量、设计单位相关信息。
钢材质量标准
钢材质量标准钢材作为一种重要的建筑材料，在工业生产和民用建筑中扮演着至关重要的角色。
然而，钢材的质量标准对于保障工程质量和安全至关重要。
本文将围绕钢材质量标准展开讨论，以期为相关行业提供参考和指导。
首先，钢材的质量标准主要包括以下几个方面，化学成分、机械性能、金相组织、表面质量、尺寸偏差等。
其中，化学成分是决定钢材性能的关键因素之一，主要包括碳含量、硫、磷、锰、硅等元素的含量。
合理的化学成分可以保证钢材的强度、韧性和耐腐蚀性能。
其次，机械性能包括抗拉强度、屈服强度、延伸率等指标，这些指标直接影响着钢材在使用过程中的性能表现。
金相组织则是评价钢材显微组织和组织均匀性的重要标准，良好的金相组织可以保证钢材的强度和韧性。
表面质量和尺寸偏差则是直接影响着钢材的外观和加工性能的因素，对于一些对外观要求较高的产品尤为重要。
其次，钢材的质量标准应当根据不同的用途和工程需求进行相应的调整和制定。
例如，建筑结构钢材和机械制造用钢材的质量标准会有所不同，前者更注重强度和韧性，而后者更注重尺寸精度和表面质量。
因此，制定钢材质量标准需要充分考虑到具体的使用环境和要求，以保证钢材在不同领域的合理应用。
另外，钢材的质量标准也需要与国际接轨，以便更好地适应全球化的市场需求。
在全球贸易日益频繁的今天，钢材作为重要的原材料，其质量标准的统一将有利于促进全球贸易的发展，提高我国钢材产品在国际市场上的竞争力。
总之，钢材的质量标准是保障工程质量和安全的重要保障，其制定需要充分考虑到钢材的化学成分、机械性能、金相组织、表面质量、尺寸偏差等因素，并且需要根据不同的用途和国际标准进行相应的调整和制定。
只有如此，才能保证钢材在工程建设和生产制造中发挥出最佳的性能和效果。
建筑钢材的标准和选用—钢结构用钢(建筑材料)
耐候钢应用在幕墙
钢材防火措施
钢材防火措施
措施一：防火涂料包裹法 此方法是采用防火涂料，紧贴钢结构的外露表面，将钢构件包裹 起来，是目前最为流行的做法。 措施二：不燃性板材包裹法 常用的不燃性板材有防火板、石膏板、硅酸钙板、蛭石板、珍珠 岩板和矿棉板等，可通过黏结剂或钢钉、钢箍等固定在钢构件上，将其 包裹起来。
钢材的锈蚀
1.化学锈蚀 钢材直接与周围介质发生化学反应而产生的锈蚀。这种锈蚀多数是 氧化作用，使钢材表面形成疏松的氧化物。 2.电化学锈蚀 钢材与电解质溶液接触而产生电流，形成微电池而引起的锈蚀。
防止钢材锈蚀的措施
防止钢材锈蚀的措施
1.表面刷漆 表面刷漆是钢结构防止锈蚀的常用方法。刷漆通常有底漆、
槽钢
4.规格 热轧普通槽钢的规格为：5#--40#，5#--8#为小型槽钢，10#--18# 为中型槽钢，20#--40#为大型槽钢。槽钢价格中间组距产品相对便宜， 大型、小型槽钢价格略贵。槽钢的代表规格为25#。
钢材的锈蚀
钢材的锈蚀
钢材的锈蚀是指其表面与周围介质发生化学反应而遭到的破坏。 根 据锈蚀作用的机理，钢材的锈蚀可分为化学锈蚀和电化学锈蚀两种。
中间漆和面漆三道。底漆要求有较好的附着力和防锈能力，常用 的有红丹、环氧富锌漆、云母氧化铁和铁红环氧底漆等。
防止钢材锈蚀的措施
2.表面镀金属 用耐腐蚀性好的金属，以电镀或喷镀的方法覆盖在钢材的表
面，提高钢材的耐腐蚀能力。常用的方法有镀锌(如白铁皮)、镀锡 (如马口铁)、镀铜和镀铬等。
防止钢材锈蚀的措施
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢材的技术标准与选用钢材的技术标准与选用钢材的技术标准与选用钢材可分为钢筋混凝土结构用钢和钢结构用钢两大类。
一、主要钢种（一）碳素结构钢1．碳素结构钢的牌号及其表示方法。
根据国家标准《碳素结构钢》（GB700-88）规定，碳素结构钢分5个牌号，即Q195、Q215、Q235、Q255和Q275。
按其硫、磷杂质含量由多到少分为A、B、C、D 4个质量等级。
碳素结构钢的牌号表示是由代表屈服点的字母Q、屈服点数值、质量等级（A、B、C、D）、脱氧程度（F、b、Z、TZ）等4个部分按顺序组成。
镇静钢和特殊镇静钢在钢的牌号中Z和TZ予以省略。
如Q235-A·F，表示此碳素结构钢是屈服点为235MPa的A级沸腾钢；Q235—C，表示此碳素结构钢是屈服点为235MPa的C级镇静钢。
2．碳素结构钢的技术要求。
按照国家标准《碳素结构钢》（GB700-88）规定，碳素结构钢的技术要求如下：（1）化学成分：各牌号碳素结构钢的化学成分应符合表6-1的规定。
（2）力学性能碳素结构钢的强度、冲击韧性等指标应符合表6-2的规定，冷弯性能应符合表6-3的要求。
表6-1 碳素结构钢的化学成分牌号 Mn Si S P 等级化学成分（%）脱氧方法C Mn Si SP≤Q195 — 0.06～0.12 0.25～0.50 0.30 0.050 0.045 F、b、ZQ215 A 0.09～0.15 0.25～0.55 0.30 0.500 0.045 F、b、ZBQ235 A 0.14～0.22 0.30～0.65① 0.30 0.050 0.045 F 、b、ZB 0.12～0.20 0.30～0.70② 0.045C ≤0.18 0.35～0.80 0.040 0.040 ZD ≤0.17 0. 035 0.035 TZQ255 A 0.18～0.28 0.40～0.70 0.30 0.050 0.045 ZB 0.045Q275 — 0.20～0.38 0.50～0.80 0.35 0.050 0.045 Z 注：①② Q235A、B级沸腾钢的锰含量上限为0.60%表6-2 碳素结构钢的力学性能牌号等级拉伸试验冲击试验屈服点（MPa）抗拉强度（MPa）伸长率（%）温度（℃） V型冲击功（纵向）（J）钢材厚度（直径）钢材厚度（直径）（mm）≤16＞16～40 ＞40～60 ＞60～100 100～150 ＞150 ≤16＞16～40 ＞40～60 ＞60～100 ＞100～150 ＞150≥≥≥Q195 —（195）（185）———— 315～390 33 32 ——————Q215 A 215 205 195 185 175 165 335～410 31 30 29 2827 26 ——B20 27Q235 A 235 225 215 205 195 185 375～460 26 25 24 2322 21 ——B20 27CD-20Q255 A 255 245 235 225 215 205 410～510 24 23 22 2120 19 ——B20 27Q275 — 275 265 255 245 235 225 490～610 20 19 18 1716 15 ——表6-3 碳素结构钢的冷弯性能牌号试样方向冷弯试验（B=2a，180°）钢材厚度（直径）（mm）≤60 >60～100 >100～200弯心直径dQ195 纵 0 ——横 0.5aQ215 纵 0.5a 1.5a 2a 横 a 2a 2.5aQ235 纵 a 2a 2.2a横 1.5a 2.5a 3aQ255 2a 3.5a 3a 3.5aQ275 3a 4.5a 4a 4.5a注：B为试样宽度，a为钢材厚度（直径）。
从表6-1、表6-2和表6-3可以看出，碳素结构钢随着牌号的增大，其含碳量和含锰量增加，强度和硬度提高，而塑性和韧性降低，冷弯性能逐渐变差。
3．碳素结构钢的应用。
土木工程中应用最广泛的碳素结构钢是Q235，由于其具有较高的强度，良好的塑性、韧性及可焊性，综合性能好，故能较好地满足一般钢结构和钢筋混凝土结构的用钢要求，且成本较低。
用Q235钢大量轧制成各种型钢、钢板及钢筋。
其中Q235-A 级钢，一般仅适用于承受静荷载作用的结构；Q235-C和Q235-D级钢，可用于重要的焊接结构。
Q195、Q215钢，强度低，塑性和韧性较好，具有良好的可焊性，易于冷加工，常用作钢钉、铆钉、螺栓及钢丝等，也可用作轧材用料。
Q215钢经冷加工后可代替Q235钢使用。
Q255、Q275钢，强度较高，但塑性、韧性和可焊性较差，不易焊接和冷弯加工，可用于轧制钢筋、制作螺栓配件等，但更多用于机械零件和工具等。
（二）优质碳素结构钢1、优质碳素结构钢的分类：按冶金质量等级分为：优质钢高级优质钢 A 特级优质钢 E 按使用方法分为：a）压力加工用钢 UP 热压力加工用钢 UHP 顶锻用钢 UF 冷拔坯料用钢 UCD b）切削加工用钢 UC 2、优质碳素结构钢的牌号根据国家现行标准《优质碳素结构钢》（GB/T 699－1999）的规定，共有31个牌号，其牌号由数字和字母两部分组成。
两位数字表示平均碳含量的万分数；字母分别表示锰含量、冶金质量等级、脱氧程度。
锰含量为0.25％～0.80％时，不注“Mn”；锰含量为0.70％～1.2％时，两位数字后加注“Mn”。
如果是高级优质碳素结构钢，应加注“A”，如果是特级优质碳素结构钢，应加注“E”。
对于沸腾钢，牌号后面为“F”；对于半镇静钢，牌号后面为“b”。
例如：15F即表示碳含量为0.12％～0.18％，锰含量为0.25％～0.50％，冶金质量等级为优质，脱氧程度为沸腾状态的优质碳素结构钢。
优质碳素结构钢的特点是生产过程中对硫、磷等有害杂质控制较严（优质钢：P≤0.035％，S≤0.035％；高级优质钢：P≤0.030％，S≤0.030％；特级优质钢：P≤0.025％，S≤0.020％）。
一般都用平炉、氧气碱性转炉或电弧炉冶炼，脱氧程度大部分为镇静状态，因此质量较稳定。
合金元素主要有：锰（含Mn在0.25％～1.2％），硅（08F钢含Si≤0.03％、10F钢和15F钢含Si≤0.07％、其他28个牌号的钢含Si在0.17％～0.37％），铬（08F钢和08号钢含Cr≤0.1％、10F钢和10号钢含Cr≤0.15％、其他27个牌号的钢含Cr≤0.25％），镍（含Ni≤0.30％），铜（含Cu≤0.25％）。
优质碳素结构钢的力学性能主要取决于碳含量，碳含量高则强度也高，但塑性和韧性降低。
在土木工程中，优质碳素结构钢主要用于重要结构的钢铸件及高强螺栓，常用的是30～45号钢；用于碳素钢丝、刻痕钢丝和钢绞线，通常用的是65～80号钢。
（三）低合金高强度结构钢低合金高强度结构钢是在碳素结构钢的基础上，加入少量的一种或几种合金元素制成的一种结构钢。
1．低合金高强度结构钢的牌号及其表示方法。
根据国家标准《低合金高强度结构钢》（GB1591-1994）规定，共有5个牌号，即Q295、Q345、Q390、Q420和Q460。
所加入元素主要有锰、硅、钒、钛、铌、铬、镍及稀土元素。
其牌号的表示是由屈服点字母Q、屈服点数值、质量等级（A、B、C、D、E）3个部分组成。
2．低合金高强度结构钢的技术要求及应用。
按照国家标准《低合金高强度结构钢》（GB1591-1994）规定，低合金高强度结构钢的化学成分与力学性能应符合表6-4和表6-5的要求。
表6-4 低合金高强度结构钢的化学成分牌号质量等级化学成分（%）C≤ Mn Si P≤S≤ V Nb TiAl≥Cr≤Ni≤Q295 A 0.16 0.80～1.50 0.55 0.045 0.045 0.0 2～0.15 0.015～0.060 0.02～0.20 —B 0.16 0.80～1.50 0.55 0.040 0.040 0.0 2～0.15 0.015～0.060 0.02～0.20 —Q345 A 0.02 1.00～1.60 0.55 0.045 0.045 0.0 2～0.15 0.015～0.060 0.02～0.20 —B 0.02 1.00～1.60 0.55 0.040 0.040 0.00.20 —C 0.20 1.00～1.60 0.55 0.035 0.035 0.0 2～0.15 0.015～0.060 0.02～0.20 0.015D 0.18 1.00～1.60 0.55 0.030 0.030 0.0 2～0.15 0.015～0.060 0.02～0.20 0.015E 0.18 1.00～1.60 0.55 0.025 0.025 0.0 2～0.15 0.015～0.060 0.02～0.20 0.015Q390 A 0.20 1.00～1.60 0.55 0.045 0.045 0.0 2～0.20 0.015～0.060 0.02～0.20 — 0.30 0.70B 0.20 1.00～1.60 0.55 0.040 0.040 0.0 2～0.20 0.015～0.060 0.02～0.20 — 0.30 0.70C 0.20 1.00～1.60 0.55 0.035 0.035 0.0 2～0.20 0.015～0.060 0.02～0.20 0.015 0.30 0.70D 0.20 1.00～1.60 0.55 0.030 0.030 0.0 2～0.20 0.015～0.060 0.02～0.20 0.015 0.30 0.70E 0.20 1.00～1.60 0.55 0.025 0.025 0.0 2～0.20 0.015～0.060 0.02～0.20 0.015 0.30 0.70Q420 A 0.20 1.00～1.70 0.55 0.045 0.045 0.0 2～0.20 0.015～0.060 0.02～0.20 — 0.40 0.70B 0.20 1.00～1.70 0.55 0.040 0.040 0.0 2～0.20 0.015～0.060 0.02～0.20 — 0.40 0.70C 0.20 1.00～1.70 0.55 0.035 0.035 0.00.20 0.015 0.40 0.70D 0.20 1.00～1.70 0.55 0.030 0.030 0.0 2～0.20 0.015～0.060 0.02～0.20 0.015 0.40 0.70E 0.20 1.00～1.70 0.55 0.025 0.025 0.0 2～0.20 0.015～0.060 0.02～0.20 0.015 0.40 0.70Q460 A 0.20 1.00～1.70 0.55 0.035 0.035 0.0 2～0.20 0.015～0.060 0.02～0.20 0.015 0.70 0.70B 0.20 1.00～1.70 0.55 0.030 0.030 0.0 2～0.20 0.015～0.060 0.02～0.20 0.015 0.70 0.70C 0.20 1.00～1.70 0.55 0.025 0.025 0.0 2～0.20 0.015～0.060 0.02～0.20 0.015 0.70 0.70注：表中的Al为全铝含量。
