混凝土路面胀缝布置传力杆的两种方式
道路胀缝设置规范
胀缝可以有效释 放路面材料在温 度变化下的应力， 降低路面开裂的 风险。
胀缝可以保持路 面的平整度，提 高车辆行驶的舒 适性和安全性。
胀缝的设置可以 减少车辆轮胎磨 损和损坏，延长 车辆使用寿命。
定义：指垂直于 道路中线的胀缝， 通常设置在桥梁、 涵洞或其他构造 物处。
作用：减小因温 度变化引起的路 面变形，防止路 面裂缝的产生。
胀缝应与路面中心线垂直 缝的深度应贯穿整个路面结构 在桥头或其他构筑物处，胀缝应贯穿整个桥面宽度 深度误差应在±5mm范围内
胀缝宽度应根据板厚通过计算确定，且应满足设计及规范要求。 胀缝应与道路中心线垂直，且必须贯通整个板宽。 胀缝的填充材料应根据气候条件、交通量及荷载要求等因素进行选择。 在邻近桥梁或其他构造物处或与其他道路相交处，应设置胀缝。
施工要求：填缝料应选择耐久性好、粘结力强的材料，施工时需保 持清洁并严格按照规范操作
厚度≤200mm时，胀缝间距为 30m
厚度>200mm时，胀缝间距为 20m
特殊情况下，如转弯、变坡等， 需适当缩短胀缝间距
胀缝间距的确定需综合考虑施 工条件、环境因素等
气温变化：根据当 地最高和最低气温 确定胀缝间距，避 免热胀冷缩对路面 造成破坏。
降雨量：降雨量较 大的地区，胀缝间 距应适当减小，以 减少雨水对路面的 侵蚀。
冻土层深度：在冻 土层较深的地区， 胀缝间距应适当减 小，以防止路面因 冻融循环而损坏。
交通量：交通量较 大的地区，胀缝间 距应适当减小，以 减少车辆对路面的 磨损。
交通量较小的路段，胀缝间距可取40m~50m 交通量较大的路段，胀缝间距可取20m~30m 高速公路、一级公路的路面，胀缝间距可取10m~20m 一般胀缝间距不宜大于50m，并与桥涵构造物合理衔接
掌握水泥混凝土路面施工技术--一级建造师考试辅导《市政公用工程管理与实务》第一章第四节讲义3
正保远程教育旗下品牌网站 美国纽交所上市公司(NYSE:DL)
建设工程教育网
/ 一级建造师考试辅导《市政公用工程管理与实务》第一章第四节讲义3
掌握水泥混凝土路面施工技术
IK411043 掌握水泥混凝土路面施工技术
一、混凝土配合比设计、搅拌和运输
（一）普通混凝土配合比设计
普通混凝土的配合比设计在兼顾技术经济性的同时应满足抗弯强度、工作性、耐久性三项指标要求。
（二）搅拌
搅拌设备应优先选用间歇式拌合设备，
二、混凝土面板施工
（一）模板
1.宜使用钢模板，钢模板应直顺、平整，每lm 设置1处支撑装置。
如采用木模板，应质地坚实，变形小，无腐朽、扭曲、裂纹，且用前须浸泡，木模板直线部分板厚不宜小于50mm
（二）钢筋设置
传力杆安装应牢固、位置准确。
（三）摊铺与振动
1.三辊轴机组铺筑混凝土面层时，在一个作业单元长度内，应采用前进振动、后退静滚方式作业。
2.采用轨道摊铺机铺筑时，最小摊铺宽度不宜小于
3.75m ，并选择适宜的摊铺机；坍落度宜控制在20～40mm
（四）接缝 1.普通混凝土路面的胀缝应设置胀缝补强钢筋支架、胀缝板和传力杆。
胀缝应与路面中心线垂直；缝壁必须垂直；缝宽必须一致，缝中不得连浆。
缝上部灌填缝料，下部胀缝板和安装传力杆。
2.传力杆的固定安装方法有两种。
一种是端头木模固定传力杆安装方法，宜用于混凝土板不连续浇筑时设置的胀缝。
另一种是支架固定传力杆安装方法，宜用于混凝土板连续浇筑时设置的胀缝。
两种方法见。

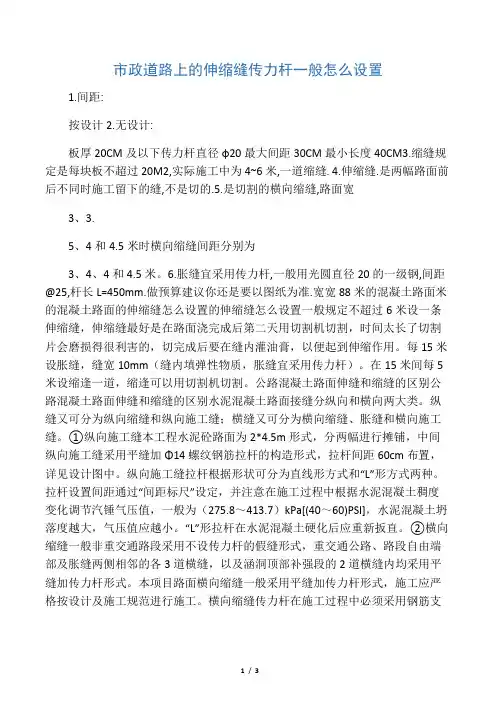

市政道路上的伸缩缝传力杆的设置原则
