开封龙宇小区三标段给排水专项施工方案模板
给排水安装工程专项施工方案
本工程为某住宅小区给排水安装工程，主要包括给水管道、排水管道、卫生洁具、给排水阀门、水泵、水箱等设备安装。
工程范围为小区内所有住宅、公共设施及室外给排水管道。
施工工期为120天。
二、施工工艺1. 管道安装（1）管道放线：根据设计图纸，确定管道走向，使用水平尺、线坠、钢卷尺等工具进行放线。
（2）支吊架安装：根据管道走向，确定支吊架位置，安装支吊架，确保管道安装稳固。
（3）干管、立管安装：采用焊接或螺纹连接方式，将干管、立管连接起来，保证管道密封性。
（4）支管安装：根据卫生洁具位置，安装支管，确保支管与洁具连接紧密。
（5）阀件安装：在管道适当位置安装阀门，确保管道运行安全。
（6）附件安装：安装水表、过滤器、排水口等附件，保证给排水系统正常运行。
（7）防腐保温：对管道进行防腐处理，确保管道使用寿命。
2. 卫生洁具安装（1）卫生洁具进场验收：检查洁具质量、规格、型号是否符合要求。
（2）洁具安装：根据洁具位置，进行安装，确保洁具安装牢固、美观。
（3）洁具试水：安装完成后，进行试水，检查洁具是否漏水。
3. 水泵、水箱安装（1）水泵、水箱进场验收：检查设备质量、规格、型号是否符合要求。
（2）设备安装：根据设备位置，进行安装，确保设备安装牢固、美观。
（3）设备试运行：安装完成后，进行试运行，检查设备运行是否正常。
三、施工质量控制1. 管道安装：确保管道连接紧密、无渗漏，管道坡度符合要求。
2. 卫生洁具安装：确保洁具安装牢固、美观，试水无漏水现象。
3. 水泵、水箱安装：确保设备安装牢固、美观，试运行无异常。
4. 防腐保温：确保管道防腐处理到位，保温材料铺设平整。
四、施工安全措施1. 施工人员必须佩戴安全帽、手套、防滑鞋等防护用品。
2. 施工现场设置警示标志，确保施工安全。
3. 严格遵守施工规范，确保施工质量。
4. 定期进行安全检查，发现问题及时整改。
五、施工进度安排1. 施工准备阶段：10天2. 管道安装阶段：40天3. 卫生洁具安装阶段：20天4. 水泵、水箱安装阶段：10天5. 质量验收阶段：10天总计施工工期为120天。
给排水安装工程施工方案范例
给排水安装工程施工方案范例
在进行建筑施工时，给排水安装是一个至关重要的环节。
给排水系统的设计和施工质量直接关系到建筑物的使用寿命和使用效果。
下面将介绍一份典型的给排水安装工程施工方案范例，希望对相关从业人员有所帮助。
一、施工前准备
1.定期检查图纸和设计要求，确保施工符合设计要求；
2.检查施工现场，保证施工平整、无障碍；
3.准备施工所需的材料和工具，并进行质量检查；
4.组织施工人员进行安全培训，确保施工过程中遵守相关安全规定。
二、给排水管道安装
1.按照设计要求，确定给排水管道的布置位置和坡度；
2.进行给排水管道的施工，注意连接部位的严密性和强度；
3.对给排水管道进行压力测试，确保管道无漏水情况；
4.进行给排水管道的隐蔽工程验收，力求完美。
三、设备安装
1.安装相关排水设备，如排水阀、排水泵等；
2.对设备进行调试，确保正常运行；
3.检查设备安装是否牢固，无松动。
四、防水处理
1.对给排水管道的连接处进行防水处理；
2.对排水设备周围进行防水处理，保证建筑物不受水浸泡。
五、施工验收
1.进行整体给排水系统的验收，确保符合设计要求；
2.进行相关记录和报告，做好施工档案。
综上所述，给排水安装工程的施工是一项细致而复杂的工作，需要严格按照设计要求和施工规范进行操作。
只有经过严格的施工过程和验收，才能保证给排水系统的质量和安全性。
希望以上方案能对相关行业从业人员有所帮助，更好地指导实际施工工作。
给排水施工方案范本(3篇)
第1篇一、工程概况1.1 工程名称：XX住宅小区给排水工程1.2 工程地点：XX市XX区XX路XX号1.3 工程规模：本工程建筑面积约XX万平方米，共XX栋楼，XX层。
1.4 工程内容：本工程主要包括给水系统、排水系统、中水系统、消防给水系统、雨水系统等。
二、施工组织与管理2.1 施工组织机构施工项目部设立项目经理部，下设施工技术组、质量保证组、安全文明施工组、材料设备组、合同预算组等，确保施工的顺利进行。
2.2 施工人员配置根据工程规模和施工要求，配置相应数量的施工人员，包括施工队长、施工员、技术员、质检员、安全员等。
2.3 施工进度计划制定详细的施工进度计划，明确各阶段的工作内容和时间节点，确保工程按期完成。
2.4 施工质量控制严格执行国家相关标准和规范，加强施工过程中的质量控制，确保工程质量。
2.5 施工安全管理建立健全安全管理制度，加强施工现场的安全管理，确保施工安全。
三、给水系统施工方案3.1 给水系统设计原则1. 采用分区供水，保证供水压力和水量；2. 采用变频调速泵站，实现节能降耗；3. 采用管道直饮水系统，提高供水水质。
3.2 给水系统施工流程1. 施工准备：现场勘查、编制施工方案、办理施工许可；2. 管道铺设：按照设计图纸进行管道铺设，确保管道的水平和垂直度；3. 设备安装：安装给水设备，如变频调速泵、水箱、阀门等；4. 系统调试：对给水系统进行调试，确保系统运行正常。
3.3 给水系统施工要点1. 管道铺设前，对管道进行清管、试压，确保管道质量；2. 管道焊接采用电弧焊，确保焊接质量；3. 设备安装前，对设备进行检查，确保设备完好；4. 系统调试时，对系统进行试运行，确保系统运行正常。
四、排水系统施工方案4.1 排水系统设计原则1. 采用雨污分流制排水，提高排水效率；2. 采用重力流排水，减少能耗；3. 采用防臭措施，改善排水环境。
4.2 排水系统施工流程1. 施工准备：现场勘查、编制施工方案、办理施工许可；2. 管道铺设：按照设计图纸进行管道铺设，确保管道的水平和垂直度；3. 设备安装：安装排水设备，如检查井、阀门、排水泵等；4. 系统调试：对排水系统进行调试，确保系统运行正常。
给排水施工方案(模板)
（1）、连接前，应先清除管道及附件上的灰尘及异物。管道连接采用熔接机加热管材和管件，管材和管件的热熔深度应符合要求。
（2）、连接时，无旋转地把管端插入加热套内，达到预定深度。同时，无旋转地把管件推到加热头上加热，达到加热时间后，立即把管子与管件从加热套与加热头上同时取下，迅速无旋转地、均匀用力插入到所要求的深度，使接头处形成均匀凸缘。
（6）、热水管道穿墙壁时，应配合土建设置钢套管，冷水管穿墙时，可预留洞，洞口尺寸较外径大50mm。
（7）、熔合及冷却过程中，不得移动、转动电熔管件和熔合的管道，不得在连接件上施加任何压力；校直两对应的连接件，使其处于同一轴线上；
（8）、同种材质的给水聚丙烯管及管配件之间，安装应采用热熔连接，安装应使用专用热熔工具。聚丙烯管与金属管件连接，应采用带金属管件的聚丙烯管件作为过渡，该管件与塑料管采用热熔连接，与金属配件采用丝们连接。
聚丙烯管热熔连接时间表
公称外径（mm）
热熔深度（mm）
加热时间（mm）
加工时间（S）
冷却时间（mm）
20
14
5
4
3
25
16
7
4
3
32
20
8
4
4
40
21
12
6
4
50
22.5
18
6
5
63
24
24
6
6
75
26
30
10
8
90
32
40
10
8
110
38.5
50
15
10
注：若环境温度小于5℃，加热时间应延长50％。
（1）、把待接管材置于焊机夹具上并夹紧；
(开封龙化给水加压站泵房)基础施工方案

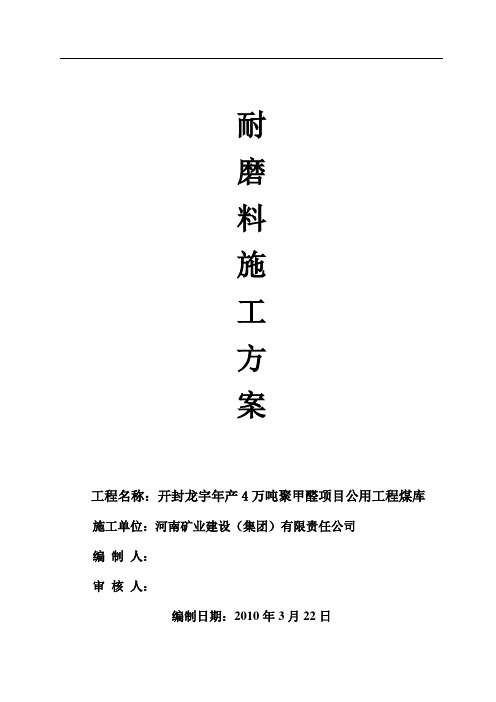

耐磨料施工方案工程名称：开封龙宇年产4万吨聚甲醛项目公用工程煤库施工单位：河南矿业建设（集团）有限责任公司编制人：审核人：编制日期：2010年3月22日目录一、工程概况 (2)二、编制依据 (2)三、施工部署 (2)四、基础挖土 (4)五、基础混凝土垫层 (5)六、钢筋混凝土独立基础、KL (7)〈一〉钢筋工程 (7)〈二〉模板工程 (8)〈三〉混凝土工程 (9)〈四〉商品混凝土工程 (10)〈五〉、独立基础、基础KL表面防腐 (10)七、基础回填土 (10)八、安全措施 (12)九、质量措施 (13)十、进度措施 (15)AAAAAA十一、文明施工措施 (15)十二、成品保护措施 (15)给水加压站基础施工方案一、工程概况：给水加压站位于开封龙宇化工有限公司北区北部偏西，该工程为现浇钢筋混凝土框架结构，总长40.5m，宽度7.5m，柱顶标高6.000m，抗震等级为二级。
基槽底标高为-2.00m。
相对标高±0.000m相当于绝对标高63.150m。
基础为现浇钢筋混凝土独立基础，基础垫层砼强度等级为C10，基础其它砼强度等级为C30，基础设KL。
二、编制依据：1、施工图纸A、结构设计说明B、泵房基础平面布置图C、柱配筋平面图2、主要规范、规程A、《建筑地基与基础工程施工质量验收规范》GB50202—2002B、《建筑工程施工质量验收统一标准》GB50300—2001C、《建筑机械使用安全技术规程》JGJ33—2001D、《混凝土结构工程施工质量验收规范》GB50204—2002E、《钢筋焊接及验收规程》JGJ18-2003（J253-2003）；AAAAAA3、主要工具建筑施工手册第四版（缩印板）三、施工部署1、施工人员：序号工种人员数量1 钢筋工 42 模板工 63 混凝土工84 普工 4根据工作面随时增加施工人员。
2、主要施工机械：序号名称规格单位数量备注1 混凝土搅拌机SJ350 台 12 钢筋切断机QJ40 台 13 钢筋弯曲机GW40 台 14 闪光对焊机UN1—100 台 15 插入式振动棒PC—1A 条 46 污水泵2吋台 17 水准仪DS3 台 18 激光经纬仪DJJ2-2 台 1AAAAAA9 自卸汽车4m3 辆 310 人力手推车双轮辆 411 反铲挖掘机1m3 辆 112133、基础土方开挖：结合工程的结构特点，基础土方开挖采用大开挖，自东向西开挖。
给排水的施工方案范本
给排水的施工方案范本1. 引言本文档旨在为给排水工程的施工制定一个范本方案。
给排水工程的施工是重要的基础设施建设工作，合理的施工方案可以确保工程质量、工期和安全等方面的要求得到满足。
本文档将从编制施工方案的步骤、基本要素、施工计划等多个方面进行阐述。
2. 编制施工方案的步骤编制施工方案的步骤如下：2.1 方案编制前期准备在编制施工方案之前，需要进行前期准备工作。
包括对工程的勘察和测量，了解工程的地理和气象条件，确定施工现场的情况，以及对工程所涉及的相关规范、标准和法律法规进行研究等。
2.2 施工方案设计施工方案设计是编制施工方案的核心部分。
根据前期准备所得到的资料和信息，设计一个合理的施工方案。
施工方案设计应包括施工的主要步骤、施工方法、材料选用、施工技术要求等。
在设计施工方案时，应充分考虑施工的安全性、可行性、经济性等因素。
2.3 施工方案评审设计好施工方案后，需要进行方案评审。
方案评审是对施工方案进行全面、深入的审查和评估，以确保方案的合理性和可行性。
评审的重点包括施工方案的技术要求、施工方法和工期安排等方面。
2.4 施工方案修改根据评审的结果，对施工方案进行必要的修改和完善。
修改后的方案应满足评审的要求，并重新进行评估和审核。
2.5 最终施工方案确定经过反复修改和评审，最终确定施工方案。
方案确定后，需制定详细的施工计划，并组织施工队伍进行培训和准备工作。
3. 施工方案的基本要素编制施工方案时需要考虑以下基本要素：3.1 施工步骤施工步骤包括工程的开工准备、基础建设、土建施工、设备安装、管道连接、试运行等。
在编制施工方案时，要明确每个步骤的具体任务和工序顺序，并合理安排工期。
3.2 施工方法施工方法是完成施工任务的具体方法和措施。
选择合适的施工方法可以提高施工效率和质量。
在施工方案中要详细说明每种工程的施工方法和工艺流程，充分考虑不同情况下的变通措施。
3.3 材料选用材料选用是施工方案中关键的环节之一。
给排水工程专项施工方案.(DOC)
给排水工程专项施工方案一、前言给排水工程是建筑工程中至关重要的部分，其施工方案的设计与执行直接关系到建筑物的安全和舒适度。
因此，在进行给排水工程专项施工时，需要详细制定施工方案，确保施工顺利进行。
本文将就给排水工程专项施工方案进行详细介绍。
二、施工准备1.施工前的准备工作在开始施工前，需要对施工场地进行清理，确保施工区域干净整洁，为施工提供良好的工作环境。
同时，要对施工材料和设备进行检查，确保完好无损，以确保施工的顺利进行。
2.人员分工及安全措施在施工过程中，要明确工程师、技术人员、施工人员等各自的职责和任务，合理分工，确保施工的协调进行。
同时，要严格遵守施工安全规范，做好安全防护工作，保障施工人员的人身安全。
三、施工方案1.给水工程施工方案•定位给水管道的布置方案；•确定给水管道的材质及规格；•安装给水管道和支架；•完成给水管道的压力测试。
2.排水工程施工方案•确定排水管道的布置方案；•选择合适的排水管道材质；•安装排水管道、检查井等设备；•进行排水系统的调试及试运行。
四、施工质量控制1.施工过程监控在施工过程中，要建立质量监控制度，加强现场监督，及时发现和解决施工中的问题，确保施工质量。
2.施工完工验收施工完成后，要进行完工验收，确保给排水工程符合相关标准和要求，达到设计要求，保障建筑物的使用安全。
五、施工总结与展望在给排水工程的专项施工过程中，需要精心设计施工方案，严格执行施工流程，确保施工质量和施工安全。
通过不断总结经验，不断改进施工技术，提高施工水平，为建筑物的安全和舒适度提供更好的保障。
最后，希望在今后的工程施工中，更加注重给排水工程专项施工的重要性，确保施工过程的顺利进行，为建筑物的安全和舒适度贡献力量。
以上为给排水工程专项施工方案，请按照相关规定进行施工。
给排水专项施工方案(1)
给排水专项施工方案(1)一、背景介绍给排水工程是城市基础设施建设中至关重要的一环，涉及到市民生活水平、城市环境卫生等方面。
为确保工程施工顺利进行，有效避免施工过程中出现问题，特制定本施工方案。
二、施工前准备2.1 定点调查在开展施工前，需对施工区域进行定点调查，了解地形地貌、周边环境、地下管线等情况，为施工做好充分准备。
### 2.2 设备检查对施工所需设备进行全面检查，确保各种设备完好，能够顺利使用。
### 2.3 材料准备准备好所需材料，包括管道、接头、配件等，确保在施工过程中不会因缺少材料而影响进度。
三、施工步骤3.1 开挖施工根据设计要求，进行开挖工作，开出需要的管道布置空间。
### 3.2 管道铺设将管道依照设计方案进行铺设，保证管道的连接牢固、布局合理。
### 3.3 接口连接在铺设过程中，确保管道接口连接处严密，避免漏水现象发生。
### 3.4 封闭施工在完成管道铺设后，进行封闭施工，包括填土、夯实等工作，确保管道稳固地埋设在地下。
四、施工质量控制4.1 施工监管设立专人负责施工现场监管，确保施工按照方案进行，质量达标。
### 4.2 质量检测在施工过程中，定期进行质量抽检，对关键工序进行检测，及时发现问题并解决。
### 4.3 完工验收待施工完成后，进行完工验收工作，确保工程质量符合设计要求，安全可靠。
五、总结与展望本文档制定的给排水专项施工方案详细介绍了施工前准备、施工步骤、施工质量控制等内容，对提高施工效率、保证工程质量具有重要意义。
在未来的工程施工中，我们将继续遵循本方案的要求，不断完善施工流程，提高工程建设质量。
以上就是本文档的内容，希望对给排水工程的施工过程有所帮助。
给排水安装工程施工方案范例
给排水安装工程施工方案范例一、工程概况本工程是小区的排水安装工程，包括供水管道、排水管道、雨水管道和污水管道的安装施工。
本工程施工地点位于小区内，总建筑面积约XXXX平方米，总管道长度为XXXX米。
二、施工组织及管理1.设立施工组织机构，明确施工组织负责人和相关技术、管理人员。
2.制定施工安全措施，对进场人员进行安全教育及培训，并提供专业的个人防护装备。
3.在施工现场设立临时围挡，保证施工区域独立。
4.定期检查施工现场，确保施工质量和安全。
三、工程材料及设备1.选用符合国家标准的管材和管件，保证施工质量和使用寿命。
2.检查设备的完好性和操作性，并进行必要的维护保养。
四、施工工序及要求1.供水管道安装：a.按设计要求确定管道走向，保证管道的连续性和坡度，并定期进行检查和测试，确保无渗漏。
b.安装阀门和接头，保证供水的正常控制和连接。
c.进行压力测试并记录测试结果，确保系统的正常工作。
2.排水管道安装：a.根据设计要求确定管道走向和坡度，确保排水畅通。
b.安装检查井和排气阀，方便日常维护和排气。
c.进行漏水测试，记录测试结果，保证系统的正常运行。
3.雨水管道安装：a.确定雨水收集的区域和排放的位置，保证排放的顺畅和安全。
b.安装雨篦和排水口，保证雨水的收集和排放。
c.进行雨水管道连接和测试，保证系统的正常运行。
4.污水管道安装：a.确定污水收集的区域和排放的位置，保证排放的顺畅和安全。
b.安装污水井和检查井，方便清理和维修。
c.进行污水管道连接和测试，保证系统的正常运行。
五、质量控制及验收1.每道工序完成后，进行质量自检和互检。
2.监理人员进行巡视和抽查，对质量较差的部分进行整改。
3.完成所有施工工序后，进行全面的质量验收和测试，并提供相关测试报告。
六、施工时间和进度计划1.根据工程的规模和要求，制定详细的施工计划，确定每个工序的施工时间和施工人数。
2.合理分配施工资源，保证工期的合理安排。
3.进行施工进度的跟踪和监控，确保工程按计划完成。
给排水施工方案范本
给排水施工方案范本一、项目背景随着城市建设的不断发展，给排水系统的建设成为城市基础设施的重要组成部分。
为了确保城市居民的日常生活供水和排水的顺利进行，需要制定一套科学、可行的给排水施工方案。
本文将从工程概况、施工内容、施工方法、施工步骤和质量控制等方面，给出一个给排水施工方案的范本。
二、工程概况项目名称：某小区给排水系统建设工程工程地点：某市某区工程规模：小区内共有500户，住宅面积约10万平方米施工时间：计划施工周期为12个月项目需求：建设一个完善的给排水系统，包括供水管网、排水管网和相关附属设施三、施工内容1. 供水管网建设：a. 安装主干供水管道，连接至供水公司供水井或水厂b. 分支管道布设，保证每户住宅供水的稳定性和可靠性c. 安装水表和阀门，实现供水计量和控制2. 排水管网建设：a. 建设雨水排水系统和污水排水系统b. 安装雨水井和污水井，确保排水的畅通和分流c. 敷设排水管道，并保证其坡度和连接的牢固性d. 安装检查井和泵站，进行排水的监测和控制3. 相关附属设施建设：a. 供水泵房和水箱建设，确保供水的稳定性和储备量b. 排水处理设施建设，包括雨水处理和污水处理设备c. 通信设备和监测设备的安装，实现远程监控和报警功能四、施工方法1. 施工队伍的组织和管理：a. 成立专业施工队伍，包括项目经理、技术人员、工程师和工人b. 制定详细施工计划和工期安排，确保施工进度的合理安排c. 建立施工现场管理制度，包括安全管理、质量控制和文明施工等2. 施工材料和设备的选用：a. 优先选择质量可靠、价格合理的施工材料和设备b. 严格按照相关标准和规范进行选材和验收c. 做好材料和设备的仓储管理，确保施工过程中的物资供应3. 施工工艺和措施：a. 采用先进的给排水施工工艺，确保施工质量和效率b. 严格执行施工措施，包括挖掘、敷设、连接和测试等步骤c. 做好施工现场的环境保护和安全防护工作五、施工步骤1. 前期准备：a. 确定工程范围和工程量，制定详细的施工方案b. 选派人员进行现场勘测和踏勘，了解现场情况c. 与相关部门和供应商进行沟通，确保施工所需资源的及时供应2. 施工准备：a. 制定施工计划和工期安排，确定施工队伍和工作任务b. 准备施工所需的机械设备、施工材料和劳动力c. 做好施工场地的清理和整理，确保施工条件的满足3. 施工过程：a. 按照施工方案，进行挖掘、敷设、连接和测试等工作b. 监督施工进度和质量，进行现场检查和验收c. 及时处理施工过程中的问题和变更，确保施工的顺利进行4. 施工结束：a. 完成施工任务后，进行现场清理和整理b. 与相关部门进行联络和交接，确认施工成果的验收c. 做好工程竣工档案的整理和归档工作六、质量控制1. 施工质量的监控和检验：a. 设立质量检验组织，进行施工质量的监控和抽查b. 严格执行相关标准和规范，确保施工质量的达标c. 处理施工过程中的质量问题和缺陷，做好整改工作2. 现场安全和环境保护：a. 制定安全生产计划和安全操作规程，确保施工过程中的安全b. 做好施工现场的环境保护，如垃圾分类和污水处理等工作c. 加强现场安全教育和培训，确保工人的安全意识和技能七、总结给排水施工方案是保证城市供水和排水系统正常运行的重要保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开封龙宇小区三标段给排水专项施工方案11、编制依据1、开封·龙宇和谐港湾小区住宅工程招标文件;2、开封·龙宇和谐港湾小区三标段住宅楼施工蓝图;3、合同及施工设计图纸4、建筑给水、排水及采暖工程施工质量验收规范( GB50242- )5、建筑排水硬聚氯乙烯管道工程技术规程( CJJ/T29-986、其它适用于有关国家规范和国家标准7、河南省建设工程施工现场安全管理规程( JI0498- )8、建设工程施工现场供用电安全规范( GB50194-93)9、施工现场临时用电安全技术规范( JGJ46- )2．验评标准:1、建筑工程施工质量验收统一标准( GB50300- )2、《河南省建工程技术资料统一规定》3. 工程概况( 1) 工程总体概况工程名称: 开封·龙宇和谐港湾小区三标段住宅楼;建设单位: 开封国龙置业有限公司;设计单位: 河南煤炭工业郑州设计研究院有限公司;监理单位: 河南省中大工程监理有线公司;工程地点: 开封杞县经三路;承包方式: 包工、包料、包工期、包质量、包安全、包总价的承包方式;工程内容: 开封龙宇和谐港湾小区三标段包含3#楼、4#楼、5#楼、9#楼10#楼20#楼, 为地上6层、地下1层结构, 每栋楼建筑面积为3830.07m², 高度为20.5m施工范围包括: 室内给排水( 冷热水、采暖供回水、室内地暖、消防水、排水) 及设计蓝图及招标澄清说明范围内的所有施工内容界区内地下网部分。
( 2) 质量目标工程质量目标: 符合设计图纸及现行国家施工验收规范的要求, 达到合格;单位工程合格率100%; 杜绝重大工程质量事故发生; 工程综合质量评定达到合格工程标准。
4．系统内容:( 1) 给水系统:本工程给水管道系统为: 生活给水管道, 热水水管道系统, 各管道系统均为独立系统。
水源由小区深水源井提供。
给水及热水管道主管道衬塑钢管卡压连接, 支管采用,PP-R管材, 耐压等级为1.0MPa, 同质管件热熔连接。
立管干管设置在每层厨房和卫生间内, 沿墙暗敷至各层用水点分户安装水表计费, 各层每户水表前安装可调试减压阀, 过滤器。
( 2) 排水系统:排水系统采用采用重力自流方式排放, 卫生间立管采用柔性排水管PVC-U螺旋静音, 支管道采用PVC-U塑料管, 粘接。
地下为PVC-U管直埋至散水外1米。
( 3) 雨水系统: 采用防攀爬式PVC雨水管道。
( 4) 采暖系统:热源由小区地热井站提供, 经过直埋焊接管供至各楼, 供水温度为60℃, 回水温度为50℃。
起居室、卧室: 18℃, 卫生间25℃, 厨房15℃。
采暖系统为一户一表, 每户设独立采暖及计量系统, 系统形式为公用立管分户系统。
每个单元都用独立的采暖系统, 供回水干管从每个单元的地下室引入随后进入楼梯间, 主干管采用热镀锌钢管丝接管径分别为DN50,40,32,20, 干管平衡阀及球阀后面采用PPR热熔连接,户内采用地板敷设供暖方式管径为DE16。
在每层处都有阀门、热表、平衡阀, 即一户一表。
每户采暖支管敷设在楼板后浇层预留管槽内。
5．施工方法及技术措施:孔洞预留:由施工负责人根据图纸要求及甲方确定的器具型号尺寸进行所须予留孔洞小样图的绘制, 并做好予留孔洞的操作交底, 予留孔洞人员必须按照小样图确定孔洞位置, 并放线标记, 安装模具。
为便于模具的拆卸, 在模具外壳包裹油毡或隔离油, 并采取相应的措施进行固定, 予留孔洞完毕后由工程管理人员进行复核, 要求位置准确无误,予留齐全, 位置型号准确, 在砼标号基本能够上人时将模具拔出。
二、管道敷设:1、排水管道:管材、管件安装前, 应在同一批中抽查, 要求管材的规格尺寸偏差在允许偏差之内( 依据行业标准) 。
管件的壁后不小于管材的壁厚。
管材、管件的色泽应一致无色泽不均及分解变色线, 管子内外壁光滑、平滑无气泡、裂口和明显纹痕。
管件应完整无缺损、浇口及溢边修除平整, 内壁光滑无明显纹痕。
管道埋设必须在土建夯实房心土后反挖土, 安装坐标以土建结构图轴线位置为基准测量、确定。
标高以土建给定的500mm线为准, 管道配制过程中, 应按现场实测尺寸安装、甩口。
立管出户转弯处, 必须采用2个45º弯头, 三通采用TY三通。
排出管穿过承重墙和基础处应预留洞口, 且管顶上部净空不小于建筑物沉降量, 要大于150mm。
PVC 排水管的坡度为Φ50为0.035 Φ75为0.025 Φ100为0.002 Φ150为0.001 Φ200为0.0005坡向排水井。
用胶皮球从将要隐蔽的管道排出口塞入, 用气筒给皮球充气使其封堵住排出口, 然后从甩口注入自来水, 水面与管口一平, 15分钟后补灌一次, 补灌后静置5分钟, 液面无下降、接口无渗漏为合格。
将水放净后, 封堵甩口。
2、给水管道:管道应铺设在经夯实的填土层内, 填土层夯实后按管道埋设深度进行开挖, 严禁在回填土之前或未经夯实的土层中铺设, 铺设管道的沟底应平整。
不得有突出的坚硬物件。
土壤的颗粒不得大於１２mm, 必要时可铺１００mm厚的砂垫层。
室内地坪±０．００以下管道铺设分两端进行, 先进行±０．００以下至基础墙外壁段得铺设, 待土建施工结束后, 再进行户外连接管的铺设。
管道铺设前应按设计图纸位置画出小样图, 测量实际长度, 如现场施工有更改, 应有图示纪录。
6．系统试验试压应在管沟还土前进行, 达到试压要求后, 土建方能继续施工．( 试验压力应为管道系统工作压力的１．５倍, 但不得小于１．０Mpa) ．管道水压试验应符合下列规定:1.热熔连接管道, 水压实验时间应在1小时后进行。
2.水压试验之前, 管道应固定, 接头需明露。
3.管道注满水后, 先排出管道内空气, 进行水密性检查。
4.加压宜用手动泵, 升压时间不小于１０Min, 测定仪器压力精确度应为0.01Mpa。
5.至规定试验压力,稳压1h,测试压力降不得超过0.06Mpa。
7．采暖管道:管材进场后要观察其外观, 发泡保温层是否完好无破损, 如局部有损伤, 下沟后将损伤部位放在上面, 并做好标记, 便于统一修补。
( 发泡保温层由厂家处理)采暖直埋管道采用电焊连接, 凡电焊连接的管道管壁厚在5mm以上者对管端焊口部位需要铲坡口, 如用气焊加工坡口, 必须除去坡口表面的氧化皮, 并将影响焊接质量的凹凸不平处打磨平,管壁厚在5mm 以下者焊口要拉缝焊接。
本工程管道采用镀锌钢管小于DN80采用丝扣连接。
管道水压试验时放净空气, 充满水后进行加压, 当压力升到规定要求时停止加压, 进行检查, 如各接口均无渗漏后持续到规定时间, 观察其压力下降在允许范围内, 通知有关人员验收, 然后把水泄净。
防腐保温修补: 要求厂家将接口处及施工中损坏的防腐保温修补好, 材质与原管材质要一致, 修补后的防腐保温层表面要平整, 无皱折, 空鼓, 滑移和封口不严等缺陷。
8．给水系统:采用PP-R管热熔连接, 主管为衬塑钢管, 每层立管甩口内丝三通与支管连接, 在水表后做一PP-R内丝弯头与PP-R管道熔接接入室内。
同时防止立管伸缩造成支管件损坏, 并作好卡具及固定长架的安装。
埋地的管道在后浇砼前打压, 试验压力0.8Mpa, 10分钟压降小于0.05MPa, 然后降至工作压力2小时无压降外观无渗漏为合格。
后浇层内PP-R给水管道施工时填料内严禁含有尖锐物, 以防破坏管道外保护层, 管槽回填表层应与其它地面有明显区别, 以避免房屋装修时将管道破坏。
9．排水系统:住宅部分排水立管采用柔性PUC-U管, 支管为UPVC。
管坡向水流方向立管出户处。
底层均采用UPVC管材。
出户埋地部分排水管上下各填200mm细沙, 以保证管道不被破坏。
管道安装时一定要找好坡度, 严禁反坡。
管道在未完全安装完时, 一定要封堵好, 以防落入杂物, 还填土前做好毕水实验, 并做好相应记录。
上层住宅支管均采用同材质的支吊卡具。
高层排水立管在贯穿楼板部位设阻火圈( 明装式) 。
根据不同形式卫生间布置, 安装前做样板间, 与监理共同确定, 以保证标准一致。
10．采暖系统:住宅部分采暖管道立管采用镀锌管丝接, 丝头松紧适度上好管件后丝头外露2~3扣, 承重卡要牢固可活动, 卡具要平正工整, 立支管结合部要有伸缩的余地。
每层在热力表后做一PP-R内丝弯头与PP-R管道熔接接入室内。
户内埋地及明装至地暖分配器管道为PP-R管, 做管前要与土建密切配合, 弹线、预留管槽, 位置准确无误后再做管。
而且埋地管道在后浇砼前要做打压试验。
埋地直管段1000mm设一固定卡, 明装管长度大于800mm时需用管卡固定, 管件两端距管件150mm各设固定卡一个。
分水器安装时一定要等土建到一定部位, 有工作面再安装, 安装前先弹线, 确定卡具位置、数量, 再挂装, 同时注意成品保护。
挂装的卡具埋架平整牢固排列整齐标高一致。
采暖系统压力试验分为供回立管及采暖分区并做好记录。
11．质量目标及保证体系运行管理( 1) 现场材料的控制: ( 现场不设材料库)1、项目部随工程进度按施工部位有计划的组织进场材料。
2、各专业管理人员对进入现场的材料外观、数量进行检验, 并及时收取核实材料检验报告和合格证, 归档。
如无材质报告、合格证按不合格产品处理, 管理人员有权拒收并做好进场材料验收记录。
3、对进入现场UPVC管道管件应按规定码放, 防止爆晒、变形, 应存放在不超过40℃有良好通风条件的库房或棚内。
4、进入现场的设备, 专业管理人员要与甲方负责人同时进行开箱检验。
除对外观、数量检验还要进行型号的核对, 随机附件的清点核对, 以及产品说明书、检验试验技术数据报告、合格证等有关技术文件的收集、归档, 并做好设备验收。
