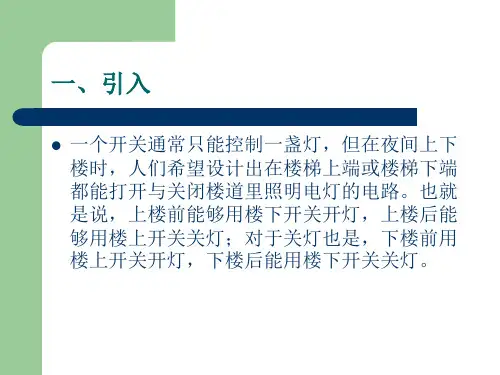

一、引入
一个开关通常只能控制一盏灯，但在夜间上下 楼时，人们希望设计出在楼梯上端或楼梯下端 都能打开与关闭楼道里照明电灯的电路。也就 是说，上楼前能够用楼下开关开灯，上楼后能 够用楼上开关关灯；对于关灯也是，下楼前用 楼上开关开灯，下楼后能用楼下开关关灯。
二、认识双联开关
双控开关有三个接线柱子，其中A为连铜片，它就像一个活动的桥梁一样， 无论怎样按动开关，连片A总要跟B、C中一个保持接触，从而达到控制电 路接通或断开的目的地方
一个开关通常只能控制一盏灯，但在夜间上下 楼时，人们希望设计出在楼梯上端或楼梯下端 都能打开与关闭楼道里照明电灯的电路。也就 是说，上楼前能够用楼下开关开灯，上楼后能 够用楼上开关关灯；对于关灯也是，下楼前用 楼上开关开灯，下楼后能用楼下开关关灯。
二、认识双联开关
双控开关有三个接线柱子，其中A为连铜片，它就像一个活动的桥梁一样， 无论怎样按动开关，连片A总要跟B、C中一个保持接触，从而达到控制电 路接通或断开的目的地方
《照明线路安装与检修》一体化课件——第三章 楼梯双控灯的安装与检修
照明线路安装与检修
三、楼梯双控灯的安装与检修
03
楼梯双控灯的安装与
检修
单刀双掷开关
单刀双掷开关由动端和不动端组成，动端就是所谓的“刀”， 它应该连接电源的进线，也就是来电的一端，一般也是与开关 的手柄相连的一端；另外的两端就是电源输出的两端，也就是 所谓的不动端，它们是与用电设备相连的。它的作用，一是可 以控制电源向两个不同的方向输出，也就是说可以用来控制两 台设备，或者也可以控制同一台设备作转换运转方向使用。
槽板布线
槽板布线在日常生活和生产中十分常见。塑料槽板安装 维修方便、具有多种规格、成本较低，适用场合较广泛，经 常用于工程改造线路。
槽板布线
塑料槽板（阻燃型）布线是把绝缘导线敷设在塑料槽板 的线槽内，上面用盖板把导线盖住。这种布线方式适用于办 公室、生活间等干燥房屋内的照明，也适用于工程改造更换 线路以及弱电线路吊顶内暗敷设等场所使用。塑料槽板布线 通常在墙体抹灰后进行。
槽板布线
注意事项 1、塑料膨胀管紧固需要配合螺丝钉来完成，不能使用快牙自攻螺丝，因为易切 入膨胀管本体，甚至会将膨胀管切断，没有达到最佳膨胀的效果。 2、使用时，须先用冲击电钻（锤）在固定体上钻出相应尺度的孔，再把螺栓、 胀管装入孔中，旋紧螺母即可使螺栓、胀管、装置件与固定体之间胀紧变成一 体。 3、吊扇、吊灯类较重的物品不能使用塑料胀管，因为时间久了塑料制品会老化 ，可能导致后期跌落伤人。 4、钻孔不能过浅，胀管在里面不能完全张开，或者打洞时握不住手柄经常晃动 导致洞口过大，这都会导致膨胀螺栓在内部的结实程度。
槽板布线
自攻螺丝一般是指尖头的，粗牙的，质地较硬的木螺丝，也有铝合金、塑料的。用 于金属孔开螺纹的一种特殊自攻螺丝被叫做丝攻。 自攻螺丝用于非金属或较软的金属（如彩钢板与彩钢板的连接，彩钢板与檩条、墙 梁的连接等），不用打底孔和攻丝;自攻螺丝是尖头的，这样才能"自攻";普通螺丝 都是平头的，粗细一致。 它可以在被固结的材料上，靠其自身的螺纹，将被固结体"攻-钻、挤、压"出相应的 螺纹，使之相互紧密配合。
三、楼梯双控灯的安装与检修
03
楼梯双控灯的安装与
检修
单刀双掷开关
单刀双掷开关由动端和不动端组成，动端就是所谓的“刀”， 它应该连接电源的进线，也就是来电的一端，一般也是与开关 的手柄相连的一端；另外的两端就是电源输出的两端，也就是 所谓的不动端，它们是与用电设备相连的。它的作用，一是可 以控制电源向两个不同的方向输出，也就是说可以用来控制两 台设备，或者也可以控制同一台设备作转换运转方向使用。
槽板布线
槽板布线在日常生活和生产中十分常见。塑料槽板安装 维修方便、具有多种规格、成本较低，适用场合较广泛，经 常用于工程改造线路。
槽板布线
塑料槽板（阻燃型）布线是把绝缘导线敷设在塑料槽板 的线槽内，上面用盖板把导线盖住。这种布线方式适用于办 公室、生活间等干燥房屋内的照明，也适用于工程改造更换 线路以及弱电线路吊顶内暗敷设等场所使用。塑料槽板布线 通常在墙体抹灰后进行。
槽板布线
注意事项 1、塑料膨胀管紧固需要配合螺丝钉来完成，不能使用快牙自攻螺丝，因为易切 入膨胀管本体，甚至会将膨胀管切断，没有达到最佳膨胀的效果。 2、使用时，须先用冲击电钻（锤）在固定体上钻出相应尺度的孔，再把螺栓、 胀管装入孔中，旋紧螺母即可使螺栓、胀管、装置件与固定体之间胀紧变成一 体。 3、吊扇、吊灯类较重的物品不能使用塑料胀管，因为时间久了塑料制品会老化 ，可能导致后期跌落伤人。 4、钻孔不能过浅，胀管在里面不能完全张开，或者打洞时握不住手柄经常晃动 导致洞口过大，这都会导致膨胀螺栓在内部的结实程度。
槽板布线
自攻螺丝一般是指尖头的，粗牙的，质地较硬的木螺丝，也有铝合金、塑料的。用 于金属孔开螺纹的一种特殊自攻螺丝被叫做丝攻。 自攻螺丝用于非金属或较软的金属（如彩钢板与彩钢板的连接，彩钢板与檩条、墙 梁的连接等），不用打底孔和攻丝;自攻螺丝是尖头的，这样才能"自攻";普通螺丝 都是平头的，粗细一致。 它可以在被固结的材料上，靠其自身的螺纹，将被固结体"攻-钻、挤、压"出相应的 螺纹，使之相互紧密配合。
双控灯的设计及安装说课PPT终版.ppt
两只双控开关控制一盏白炽灯
引入任务
我通过让同学思考 生活中常见到的问 题，并通过实际操 作，逐步引入本次 课的教学内容。
课件
两只双控开关控制一盏白炽灯
设计任务（重难点）
课件
两只双控开关控制一盏白炽灯
验证任务
进入这一环节，学生会非常兴 奋，他们可以运用仿真软件验 证电路设计的正确性。 学生在验证设计的同时完成了 模拟接线练习，从而实现理论 到实践的过渡，为后面的实际 接线操作做好准备。
两只双控开关控制一盏白炽灯
教学 目标的确定
知识与技能 掌握一灯双控的原理并设计出电路。
过程与方法 根据设计方案安装电路，并进行故障检测
与分析。
让学生在实践中培养团队合作精神，提 情感、态度与价值观 高职业素养；学生学以致用，体验到学
习电工知识的乐趣。 课件
两只双控开关控制一盏白炽灯
教学 目标的确定
START HERE
物理与电子工程学院
课件
两只双控开关控制一盏白炽灯
说课流程
为什么这么教？
我是怎么教的？
这么教有效果吗？
课件
两只双控开关控制一盏白炽灯
整体构思
为什么这么教？
我是怎么教的？
这么教有效果吗？
课件
两组合只逻双辑控电开路关的控设制计一—三盏人白表炽决器灯的设计与制作
为什么 这么教？
课件
课件
两只双控开关控制一盏白炽灯
基于 教材的思考
该教材的优点是深入浅出、知识够用，注重理实一体，突 出技能培训。
课件
两只双控开关控制一盏白炽灯
基于 学情的思考
动手能力强， 思维活跃，有 强烈的好奇心
已学习了交直 流电路，对交流电 在生活中的应用已
双控灯的设计及安装讲课PPT详解
双控开关S2
双控开关S1
灯座
导线
双控开关的结构及控制原理（重点）
它有三个接线端，其中接线端 1 为连接铜片，它就像 一个活动的桥梁一样，无论怎样拨动开关，连片 1 总 要跟接线端2、3中的任一个保持接触，从而达到控制 电路通或者断的目的。 双 控 开 关 实 物 图
2 1
双控开关结构图
3
双控电路图
固
接 检
试
作品展示
思考题
三个双控开关能否控制两盏白炽灯的亮灭？ 电路要如何连接呢？
本节课到此结束 谢谢！
白炽灯
Hale Waihona Puke 双控开关S2双控开关S1
灯座
导线
绘制双控开关灯控制电路图(难点)
a
b
双联开关灯控制电路
主要使用材料和工具
名称
双控开关 白炽灯 灯座 电路模拟板 导线 常用电工工具 万用表
数量
2只 1盏 1个 1块 若干 1套 1块
推荐仪器参数
15W
木质
M500
项目及工艺要求（强调）
清 清点元器件 固定元器件 连接元器件 检测故障 试验结果
物理与电子工程学院
想一想
用一个单控开关控制楼道 口的灯，方便吗？为什么 呢？
本节课内容
简单电路的设计及安装——“两 个双控开关控制一盏白炽灯电 路”
双控电路的工作方式（视频）
双控电路图
白炽灯
1、S2不动，S1控制亮灭 2、S1不动、S2控制亮灭 3、S1控制亮、S2控制灭 4、S2控制亮、S1控制灭
《双控制电灯电路》课件
《双控制电灯电路》PPT课 件
目 录
• 双控制电灯电路简介 • 双控制电灯电路的硬件组成 • 双控制电灯电路的软件设计 • 双控制电灯电路的安装与调试 • 双控制电灯电路的优化与改进
01
双控制电灯电路简介
双控制电灯电路的定义
01
02
03
定义
双控制电灯电路是一种通 过两个独立的控制开关来 控制同一盏电灯的电路。
界面交互优化
根据用户反馈和实际使用情况，对界面交互进行优化，提高用户 体验和操作便捷性。
04
双控制电灯电路的安装与 调试
安装步骤
步骤1
步骤2
步骤3
步骤4
准备材料和工具，包括 电灯、开关、电线等。
根据电路图，确定电灯 和开关的安装位置。
将电线连接到电灯和开 关上，确保连接牢固。
检查电路是否正常，确 保没有短路或断路。
灯具部分介绍
灯具部分是双控制电灯电路的输出环节，负责将电能转换为光能 ，为照明提供光源。
灯具类型
常见的灯具类型包括白炽灯、荧光灯、LED灯等，它们具有不同的 发光原理和特性。
灯具的安装与调试
在双控制电灯电路中，需要根据实际需求选择合适的灯具类型，并 进行安装与调试，以确保电路的正常运行和照明效果。
03
调试过程
01
02
03
04
步骤1
打开开关，检查电灯是否正常 亮起。
步骤2
调整开关，测试电灯的亮度和 关闭功能是否正常。
步骤3
检查电路是否稳定，确保没有 异常发热或噪音。
步骤4
测试其他电器是否受影响，确 保没有电磁干扰。
常见问题与解决方案
问题1：电灯不亮 解决方案：检查电线连接是否牢固，开关是否正常工作。
目 录
• 双控制电灯电路简介 • 双控制电灯电路的硬件组成 • 双控制电灯电路的软件设计 • 双控制电灯电路的安装与调试 • 双控制电灯电路的优化与改进
01
双控制电灯电路简介
双控制电灯电路的定义
01
02
03
定义
双控制电灯电路是一种通 过两个独立的控制开关来 控制同一盏电灯的电路。
界面交互优化
根据用户反馈和实际使用情况，对界面交互进行优化，提高用户 体验和操作便捷性。
04
双控制电灯电路的安装与 调试
安装步骤
步骤1
步骤2
步骤3
步骤4
准备材料和工具，包括 电灯、开关、电线等。
根据电路图，确定电灯 和开关的安装位置。
将电线连接到电灯和开 关上，确保连接牢固。
检查电路是否正常，确 保没有短路或断路。
灯具部分介绍
灯具部分是双控制电灯电路的输出环节，负责将电能转换为光能 ，为照明提供光源。
灯具类型
常见的灯具类型包括白炽灯、荧光灯、LED灯等，它们具有不同的 发光原理和特性。
灯具的安装与调试
在双控制电灯电路中，需要根据实际需求选择合适的灯具类型，并 进行安装与调试，以确保电路的正常运行和照明效果。
03
调试过程
01
02
03
04
步骤1
打开开关，检查电灯是否正常 亮起。
步骤2
调整开关，测试电灯的亮度和 关闭功能是否正常。
步骤3
检查电路是否稳定，确保没有 异常发热或噪音。
步骤4
测试其他电器是否受影响，确 保没有电磁干扰。
常见问题与解决方案
问题1：电灯不亮 解决方案：检查电线连接是否牢固，开关是否正常工作。
照明线路-两控一灯 ppt课件
珠海市高级技工学校 珠海市技师学院
两控一灯线路安装
主讲老师：林祖盛
能力目标
1 根据原理图选择元件并判断好坏 2 根据原理图选元件并画出接线图 3 根据原理图或接线图进行安装接线 4 掌握各元件作用、结构及工作原理
目录 一 两控一灯线路原理图 二 元件认识 三 实训安装 四 评价
情景模拟
班长这几天特别开心，因为这 几天家里三层洋楼小别墅将要完 工，现准备自已装修房子，一控 一灯，插座都已设计好了，但却 卡在楼梯灯上面。班长这时将目 光望向有谊小船上的各位，那么 请同学们帮班长设计下线路！
实物演示
小组活动
01
哪种开关？
猜一猜
讲解
小组活动
01
哪种开关？
02
如何连接？
一、两控一灯线路原理图
节选 上岗证考核线路图
一、两控一灯线路原理图
简化线路原理图
小组活动
01
哪种开关？
02
如何连接？
03
如何判断？
双联单控开关触点判断
实物接线图
L N
二、元件的认识
民居照明线路由以下几部分组成：
空气断路器外形图
接火线
接电源的进线
接零线
测试按钮
复位按钮
开/关按钮
零线
火线
接出线
空气断路器图形符号两极空气开Fra bibliotek在电路中的符号
QA1
SBT
两极
空气
开关
单极空气开关在电路中的符号
QA2
二、元件的认识（开关）
开关在电路中通常可分为单联开关与双联开关两种
单联开关
双联开关
三、实训安装（照明线线路构成图） 电源进线 保护元件 开关元件 负载
两控一灯线路安装
主讲老师：林祖盛
能力目标
1 根据原理图选择元件并判断好坏 2 根据原理图选元件并画出接线图 3 根据原理图或接线图进行安装接线 4 掌握各元件作用、结构及工作原理
目录 一 两控一灯线路原理图 二 元件认识 三 实训安装 四 评价
情景模拟
班长这几天特别开心，因为这 几天家里三层洋楼小别墅将要完 工，现准备自已装修房子，一控 一灯，插座都已设计好了，但却 卡在楼梯灯上面。班长这时将目 光望向有谊小船上的各位，那么 请同学们帮班长设计下线路！
实物演示
小组活动
01
哪种开关？
猜一猜
讲解
小组活动
01
哪种开关？
02
如何连接？
一、两控一灯线路原理图
节选 上岗证考核线路图
一、两控一灯线路原理图
简化线路原理图
小组活动
01
哪种开关？
02
如何连接？
03
如何判断？
双联单控开关触点判断
实物接线图
L N
二、元件的认识
民居照明线路由以下几部分组成：
空气断路器外形图
接火线
接电源的进线
接零线
测试按钮
复位按钮
开/关按钮
零线
火线
接出线
空气断路器图形符号两极空气开Fra bibliotek在电路中的符号
QA1
SBT
两极
空气
开关
单极空气开关在电路中的符号
QA2
二、元件的认识（开关）
开关在电路中通常可分为单联开关与双联开关两种
单联开关
双联开关
三、实训安装（照明线线路构成图） 电源进线 保护元件 开关元件 负载
双控灯的安装2
双控灯的安装工作情境描述振兴快递公司主管领导安排电工班在公司3号楼楼梯安装照明灯，为节约能源、方便使用，要求在楼梯上下均可控制照明灯的开闭，具体的实现方式为，采用两个单刀双掷开关控制一盏灯，敷设电路的施工方式采用槽板配线方式，完成时间为半天。
学习目标1．能根据工作任务联系单，明确工时、工作内容等要求。
2．能读懂较复杂的电路原理图，准确描述电路各部分的功能和连接关系。
能正确描述单刀双掷开关的特点，识别单刀双掷开关的图形符号，并能与实际元件对应起来。
3．能勘察特殊场地的施工现场，准确描述现场特征，正确绘制施工图。
4．能根据任务要求和施工图纸，列举所需工具和材料清单，制定工作计划。
5．能按图纸、工艺要求、安全规程要求施工。
6．培养良好的工作素质，能够积极参与，明确分工，有效协作。
工作流程与活动1．明确任务和勘察现场2．施工前的准备3．现场施工4．工作总结与评价建议课时28课时学习活动1 明确任务和勘察现场学习目标1．能根据工作任务联系单，明确工时、工作内容等要求。
2．能读懂电路原理图，准确描述电路各部分的功能和连接关系。
3．能准确描述施工现场特征。
4．能根据现场情况正确绘制施工图。
学习过程一、明确工作任务阅读安装工作联系单，说出本次任务的工作内容、时间要求及交接工作的相关负责人，并根据实际情况补充完整。
工作任务联系单2010年5月10日No. 0009任务分析：阅读安装工作任务联系单，以小组为单位讨论其内容，提炼、总结以下主要信息，再根据教师点评和组间讨论的意见，改正其中的错误和疏漏之处。
（1）施工地点：。
（2）维修项目：。
（3）布线方式：。
（4）灯具要求：。
（5）验收项目栏由谁填写？答案：。
（6）维修项目栏由谁填写？答案：。
二、识读电气原理图l楼梯双控灯线路的原理图如上图所示。
与前面所学电路相比，这一电路中的开关具有什么特点？这样的开关称为单刀双掷开关，查阅相关资料，说明其功能，并画出其文字及图形符号。
《楼梯双控灯的安装》课件
案例名称
某商业场所楼梯双控灯的安装
案例描述
本案例介绍了商业场所中楼梯双控灯的安装过程，包括商业场所的 特点、电路设计、材料选择、安装步骤等。
案例分析
通过这个案例，我们可以了解到商业场所中楼梯双控灯的特殊需求和 解决方案，以及商业场所电路设计和安装规范等方面的知识。
实际应用案例三
案例名称
某办公楼楼梯双控灯的安装
04
CATALOGUE
案例分析
实际应用案例一
案例名称
某家庭住宅楼梯双控灯的安装
案例描述
本案例介绍了一个家庭住宅中楼梯双控灯的安装过程，包括电路设 计、材料选择、安装步骤等。
案例分析
通过这个案例，我们可以了解到家庭住宅中楼梯双控灯的常见问题 和解决方案，以及实际操作中的注意事项和技巧。
实际应用案例二
双控灯开关：用于控制两 个不同位置的灯具。
电线：用于连接开关和灯 具。
设计电路图
根据需要，设计电路图，确定开关和 灯具的连接方式。
确保电路图符合安全规范，遵循国家 电气安全标准。
安装开关和灯具
01 根据电路图，连接电线，确保电线连接正 确、牢固。
02 将开关固定在预定的位置，使用螺丝刀拧 紧螺丝。Fra bibliotek0102
03
确保电源关闭
在安装过程中，始终确保 电源处于关闭状态，以避 免触电风险。
使用合适的工具
使用合适的工具和材料， 如螺丝刀、电钻等，确保 安装过程中的安全。
遵循电气规范
遵循国家或地区的电气规 范和标准，确保安装的灯 具符合安全要求。
安装质量检查
检查电线连接
确保电线连接牢固，无裸 露的电线头，避免短路或 触电。
节能环保
某商业场所楼梯双控灯的安装
案例描述
本案例介绍了商业场所中楼梯双控灯的安装过程，包括商业场所的 特点、电路设计、材料选择、安装步骤等。
案例分析
通过这个案例，我们可以了解到商业场所中楼梯双控灯的特殊需求和 解决方案，以及商业场所电路设计和安装规范等方面的知识。
实际应用案例三
案例名称
某办公楼楼梯双控灯的安装
04
CATALOGUE
案例分析
实际应用案例一
案例名称
某家庭住宅楼梯双控灯的安装
案例描述
本案例介绍了一个家庭住宅中楼梯双控灯的安装过程，包括电路设 计、材料选择、安装步骤等。
案例分析
通过这个案例，我们可以了解到家庭住宅中楼梯双控灯的常见问题 和解决方案，以及实际操作中的注意事项和技巧。
实际应用案例二
双控灯开关：用于控制两 个不同位置的灯具。
电线：用于连接开关和灯 具。
设计电路图
根据需要，设计电路图，确定开关和 灯具的连接方式。
确保电路图符合安全规范，遵循国家 电气安全标准。
安装开关和灯具
01 根据电路图，连接电线，确保电线连接正 确、牢固。
02 将开关固定在预定的位置，使用螺丝刀拧 紧螺丝。Fra bibliotek0102
03
确保电源关闭
在安装过程中，始终确保 电源处于关闭状态，以避 免触电风险。
使用合适的工具
使用合适的工具和材料， 如螺丝刀、电钻等，确保 安装过程中的安全。
遵循电气规范
遵循国家或地区的电气规 范和标准，确保安装的灯 具符合安全要求。
安装质量检查
检查电线连接
确保电线连接牢固，无裸 露的电线头，避免短路或 触电。
节能环保
