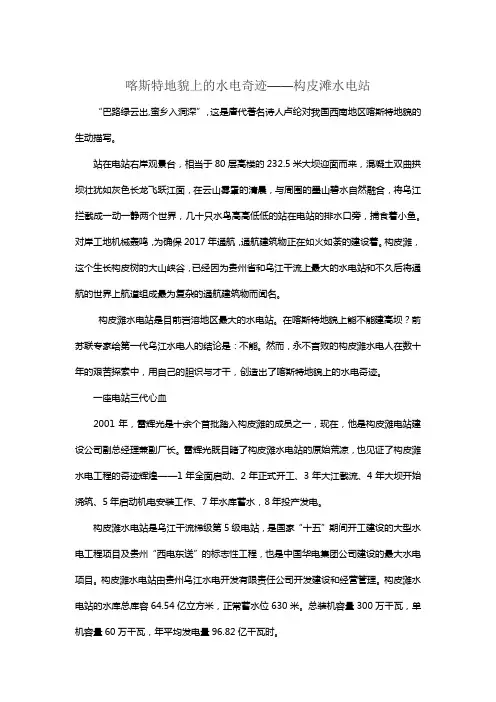

重庆喀斯特地貌建水库典型事例

重庆喀斯特地貌建水库典型事例

喀斯特地貌上的水电奇迹——构皮滩水电站“巴路绿云出,蛮乡入洞深”,这是唐代著名诗人卢纶对我国西南地区喀斯特地貌的生动描写。

站在电站右岸观景台,相当于80层高楼的232.5米大坝迎面而来,混凝土双曲拱坝壮犹如灰色长龙飞跃江面,在云山雾罩的清晨,与周围的墨山碧水自然融合,将乌江拦截成一动一静两个世界,几十只水鸟高高低低的站在电站的排水口旁,捕食着小鱼。

对岸工地机械轰鸣,为确保2017年通航,通航建筑物正在如火如荼的建设着。

构皮滩,这个生长构皮树的大山峡谷,已经因为贵州省和乌江干流上最大的水电站和不久后将通航的世界上航道组成最为复杂的通航建筑物而闻名。

构皮滩水电站是目前岩溶地区最大的水电站。

在喀斯特地貌上能不能建高坝?前苏联专家给第一代乌江水电人的结论是:不能。

然而,永不言败的构皮滩水电人在数十年的艰苦探索中,用自己的胆识与才干,创造出了喀斯特地貌上的水电奇迹。

一座电站三代心血2001年,雷辉光是十余个首批踏入构皮滩的成员之一,现在,他是构皮滩电站建设公司副总经理兼副厂长。

雷辉光既目睹了构皮滩水电站的原始荒凉,也见证了构皮滩水电工程的奇迹辉煌——1年全面启动、2年正式开工、3年大江截流、4年大坝开始浇筑、5年启动机电安装工作、7年水库蓄水,8年投产发电。

构皮滩水电站是乌江干流梯级第5级电站,是国家“十五”期间开工建设的大型水电工程项目及贵州“西电东送”的标志性工程,也是中国华电集团公司建设的最大水电项目。

构皮滩水电站由贵州乌江水电开发有限责任公司开发建设和经营管理。

构皮滩水电站的水库总库容64.54亿立方米,正常蓄水位630米。

总装机容量300万千瓦,单机容量60万千瓦,年平均发电量96.82亿千瓦时。

从2001年破土动工、2009年投产发电到2011年工程完工,这十年时间,雷辉光说,他和很多同事只干了一件事情——建设构皮滩水电站。

因此他们被戏称为水电站的“活化石”。

实际上,为这个水电工程付出的不仅仅是构皮滩建设者的10年韶华,还倾注了设计单位三代设计总工程师的智慧与心血。

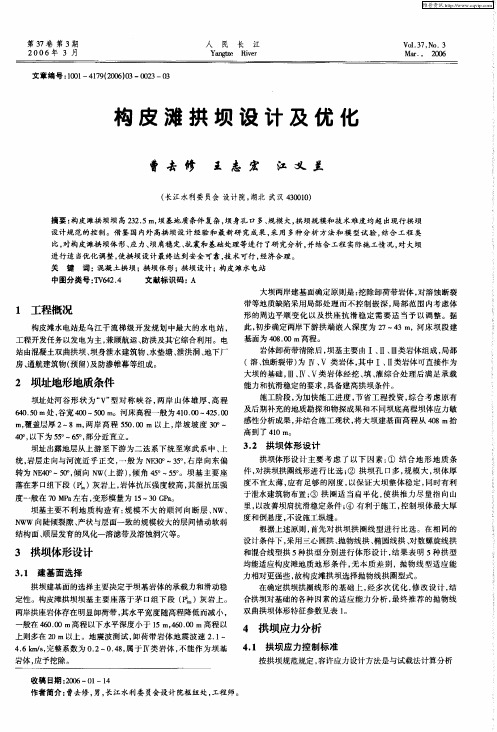

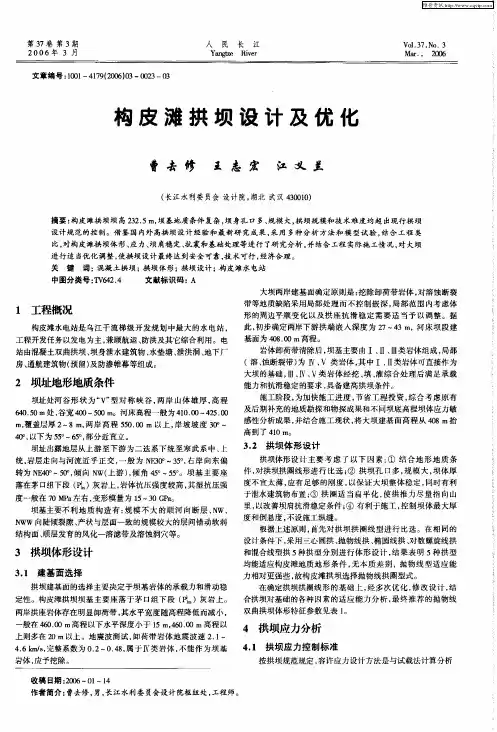

构皮滩拱坝设计及优化

构皮滩拱坝设计及优化

2 坝址地形地质条件
坝址处河 谷形 状 为 “ 型对 称 峡谷 , v” 两岸 山 体雄 厚 , 程 高
60 5 4 .0m处 , 谷宽 40— 0 。河床 高程一般 为 40 O 4 5O 0 50m 1. 0~ 2 . 0
m, 覆盖层厚 2 两 岸高程 50 0 —8m, 5 .0 m以上 , 岸坡 坡度 3 ̄ 0一 4 ̄以下为 5。 6。部分近直立 。 0, 5 5, 坝址 出露地层从上 游至下游 为二迭 系下统 至寒武 系中 、 上 统, 岩层走 向与河流近乎 正交 , 一般 为 N 3 ̄ 5, E 0 ~3。右岸 向东 偏
岩体卸荷带清除后 , 坝基主要 由 I、 Ⅲ类岩 体组 成 , Ⅱ、 局部 ( 、 溶 蚀断裂带) Ⅳ 、 类岩体 , 中 I、 类 岩体 可直接作为 为 V 其 Ⅱ 大坝的基础 , Ⅳ 、 Ⅲ、 V类 岩体 经挖 、 、 填 灌综 合处理后 满足 承载 能力和抗滑稳定的要求 , 具备建高拱坝条件 。 施工阶段 , 为加快施 工进 度 , 节省工 程投 资, 综合 考虑 原有 及后期补充的地质勘探和物探成 果和 不同坝底高程坝体应力敏
维普资讯
第 3 卷 第 3期 7 2 006年 3 月 文章编 号 :0 1 19 20 )3 03 3 1 —47 (060 —02 —0 0
人 民 长 江
Y n t Rv r ag e z ie
V0 . 7 N .3 13 . o Ma . r . 20 06
基面为 48 0 0 .0m高程。
1 工程概况
构皮滩水电站是乌江干 流梯级 开发规划 中最大 的水 电站 , 工程开发任务以发电为主 , 兼顾航运 、 防洪及其它综合利用 。电 站 由混凝土双曲拱 坝 、 坝身泄水建筑物 、 水垫塘 、 泄洪洞 、 地下厂

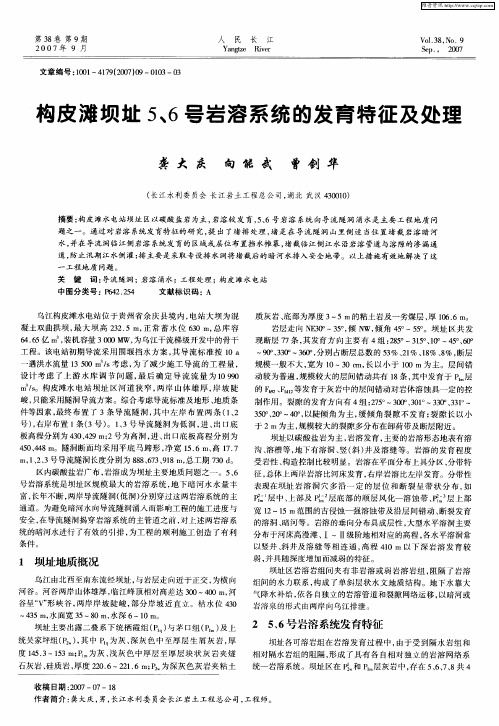

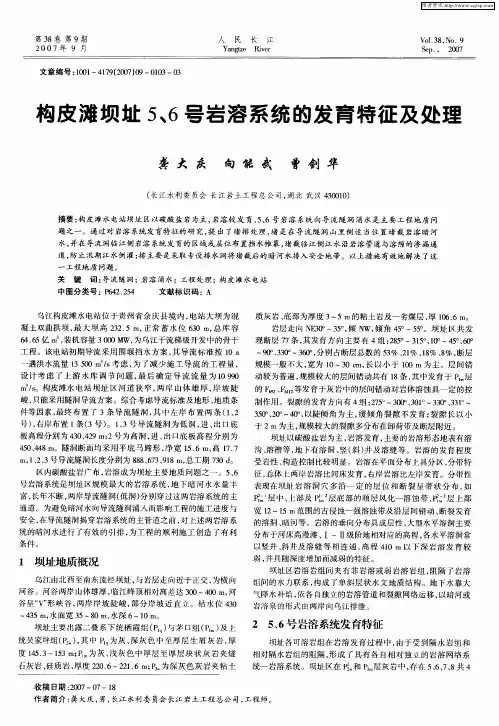

构皮滩坝址5、6号岩溶系统的发育特征及处理

构皮滩坝址5、6号岩溶系统的发育特征及处理

工 程 地 质 问题 。

键ቤተ መጻሕፍቲ ባይዱ
词: 导流 隧洞 ; 溶 涌水 ;工 程 处理 ; 皮 滩 水 电站 岩 构 文献标识码 : A 质 灰 岩 、 部 为厚 度 3 底 ~5m的 粘 土 岩及 一 劣煤 层 , 16 6m。 厚 0 . 岩 层走 向 N 3 ̄ 5, N , 角 4。 5。 坝 址 区 共 发 E 0 ~3。倾 W 倾 5 ~5。 现 断 层 7 条 , 发 育 方 向 主 要 有 4组 : 5 ~35、0 ~4 ̄6 ̄ 7 其 2 o 1 ̄1 ̄ 5 、0 8
沟、 溶槽等 , 地下有 溶洞 、 ( ) 竖 斜 井及溶 缝等。岩溶 的发育程度
受岩性 、 构造控制 比较明显。岩溶 在平 面分 布上具分 区、 分带特
征, 总体上两岸岩溶 比河床发育 , 右岸岩溶 比左岸发 育。分带性
表现在坝址 岩溶 洞 穴 多沿一 定 的 层位 和 断裂 呈带 状分 布 , 如
区 内碳 酸盐 岩 广 布 , 溶成 为坝 址 主要 地 质 问题 之 一 。 56 岩 、
的 F 、 等发育于灰岩中的层间错 动对岩体溶蚀具 一定的控
制作用 。裂隙的发育方向有 4组 :7。 0 ̄3 1 30、3。 25 ~30、0 。 3 ̄3 1 ~ 30 、0 ~ 0 , 5 ̄2  ̄ 4  ̄以陡倾 角为 主, 缓倾 角 裂隙不 发育 ; 隙长 以小 裂 于 2m为主 , 规模较大的裂隙多分 布在卸荷带及断层附近 。 坝址以碳 酸盐 岩为主 , 岩溶发育 , 主要的岩溶形态地 表有溶
弱 , 具随深度增加而减弱的特征。 并
1 坝址地质概况
乌江由北西至南东流经坝址 , 与岩层走 向近于正交 , 为横 向
坝址 区岩溶岩组问夹有 非岩溶或 弱岩溶岩组 , 隔了岩溶 阻 组间 的水力联系 , 构成 了单斜 层状水文 地质 结构 。地 下水 靠大 气降水补给 , 依各 自独立 的岩溶管道和裂隙网络运 移 , 以暗河或

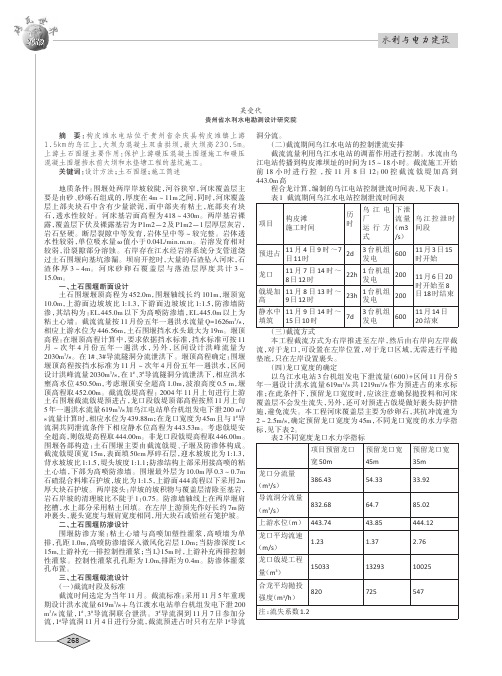

构皮滩水电站土石围堰设计及施工简述研究

构皮滩水电站土石围堰设计及施工简述研究

2019吴受代贵州省水利水电勘测设计研究院大坝为混凝土双曲拱坝,最大坝高230.5m 。

保护上游碾压混凝土围堰施工和碾压土石围堰;施工简述围堰处两岸岸坡较陡,河谷狭窄,河床覆盖层主厚度在4m ~11m 之间,同时,河床覆盖而中部夹有粘土,底部夹有块418~430m 。

两岸基岩裸P1m2-2及P1m2-1层厚层灰岩,岩体呈中等~较完整。

岩体透ω值小于0.04L/min.m.m 。

岩溶发育相对大量的石渣坠入河床,石河床砂卵石覆盖层与落渣层厚度共计3~452.0m ,围堰轴线长约101m ,堰顶宽1:1.3,下游面边坡坡比1:1.5,防渗墙防以下为高喷防渗墙,EL.445.0m 以上为11月份五年一遇洪水流量Q=1626m 3/s ,446.56m ,土石围堰挡水水头最大为19m 。

堰顶要求依据挡水标准,挡水标准可按11五年一遇洪水,另外,区间设计洪峰流量为、3#导流隧洞分流泄洪下。

堰顶高程确定:围堰11月~次年4月份五年一遇洪水,区间3/s ,在1#、3#导流隧洞分流泄洪下,相应洪水,考虑堰顶安全超高1.0m ,波浪高度0.5m ,堰。

截流戗堤高程:2004年11月上旬进行上游龙口段戗堤顶部高程按照11月上旬619m 3/s 加乌江电站单台机组发电下泄200m 3/439.88m ;在龙口宽度为45m 且与1#导443.53m 。

考虑戗堤安444.00m 。

非龙口段戗堤高程取446.00m 。

土石围堰主要由截流戗堤、子堰及防渗体构成。

,表面填50cm 厚碎石层,迎水坡坡比为1:1.3,,堤头坡度1:1.1;防渗结构上部采用接高喷的粘10.0m 厚0.3~0.7m 坡比为1:1.5,上游面444高程以下采用2m 岸坡的坡积物与覆盖层清除至基岩,1:0.75。

防渗墙轴线上在两岸堰肩7m 防用大块石或铅丝石笼护坡。

粘土心墙与高喷加塑性灌浆,高喷墙为单1.0m ;当防渗深度L<当L 》15m 时,上游补充两排控制1.0m,排距为0.4m 。

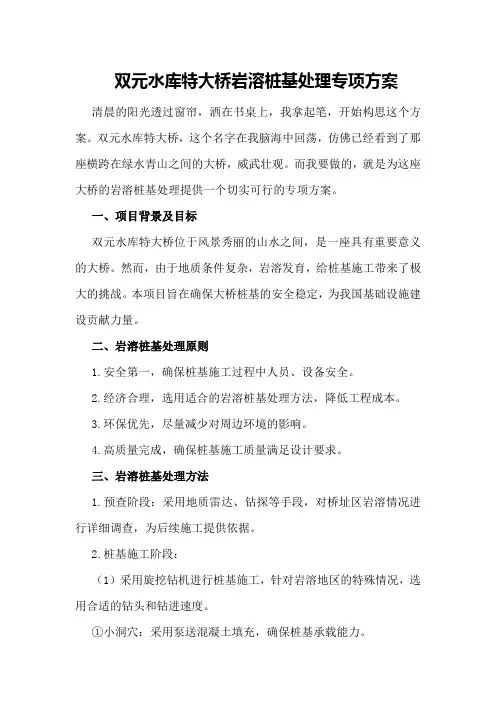

双元水库特大桥岩溶桩基处理专项方案

双元水库特大桥岩溶桩基处理专项方案

双元水库特大桥岩溶桩基处理专项方案清晨的阳光透过窗帘,洒在书桌上,我拿起笔,开始构思这个方案。

双元水库特大桥,这个名字在我脑海中回荡,仿佛已经看到了那座横跨在绿水青山之间的大桥,威武壮观。

而我要做的,就是为这座大桥的岩溶桩基处理提供一个切实可行的专项方案。

一、项目背景及目标双元水库特大桥位于风景秀丽的山水之间,是一座具有重要意义的大桥。

然而,由于地质条件复杂,岩溶发育,给桩基施工带来了极大的挑战。

本项目旨在确保大桥桩基的安全稳定,为我国基础设施建设贡献力量。

二、岩溶桩基处理原则1.安全第一,确保桩基施工过程中人员、设备安全。

2.经济合理,选用适合的岩溶桩基处理方法,降低工程成本。

3.环保优先,尽量减少对周边环境的影响。

4.高质量完成,确保桩基施工质量满足设计要求。

三、岩溶桩基处理方法1.预查阶段:采用地质雷达、钻探等手段,对桥址区岩溶情况进行详细调查,为后续施工提供依据。

2.桩基施工阶段:(1)采用旋挖钻机进行桩基施工,针对岩溶地区的特殊情况,选用合适的钻头和钻进速度。

①小洞穴:采用泵送混凝土填充,确保桩基承载能力。

②大洞穴:采用预应力混凝土管桩或钻孔桩,穿过洞穴,保证桩基稳定。

3.桩基检测阶段:(1)采用超声波检测、高应变检测等手段,对桩基施工质量进行检测。

(2)对检测不合格的桩基,采取补强措施,确保桩基质量。

四、施工组织及进度安排1.施工组织:(1)成立项目指挥部,负责项目整体协调、指挥和监督。

(2)设立岩溶桩基处理专项小组,负责具体施工方案的制定和实施。

(3)加强施工队伍培训,提高施工人员技能水平。

2.进度安排:(1)预查阶段:2个月。

(2)桩基施工阶段:6个月。

(3)桩基检测阶段:2个月。

五、质量保障措施1.严格遵循国家相关法律法规,确保施工质量。

2.强化过程控制,对施工过程中的关键环节进行严格把控。

3.定期对施工队伍进行培训,提高施工人员素质。

4.建立健全质量管理体系,确保桩基施工质量。

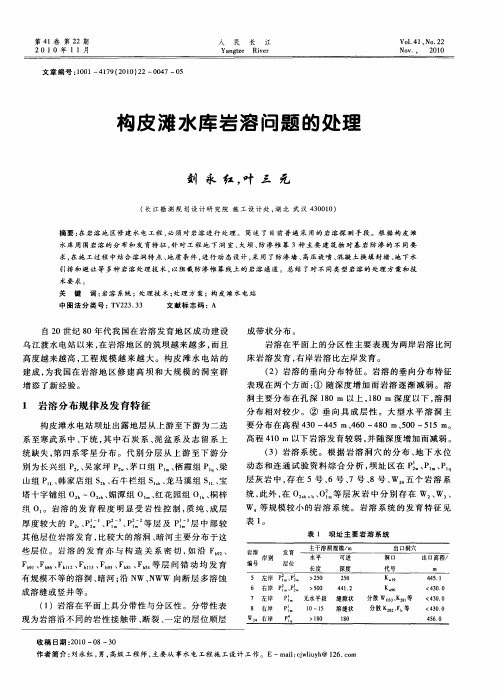

构皮滩水库岩溶问题的处理

构皮滩水库岩溶问题的处理
些 层位 。岩 溶 的发 育 亦 与 构 造 关 系 密 切 , 沿 F 、 如
F9、 b 、 b2 FI 、 h 、 b 、 b 等层 间 错 动 均 发 育 b F8 Fl 、 b]F9 F8 F5 l 6 l I 3 l 4
嘉岸 别
主 洞/ 水 规m 干 模 平 溶
可进
构皮 滩水 库 岩 溶 问题 的处 理
刘 永 红 , 三 元 叶
( 江勘 测 规 划 设 计 研 究院 施 工 设 计 处 , 北 武 汉 4 0 1 ) 长 湖 30 0
ቤተ መጻሕፍቲ ባይዱ
摘 要 - 岩 溶 地 区修 建 水 电工 程 , 须 对 岩溶 进 行 处 理 。 简 述 了 目前 普 遍 采 用 的 岩 溶 探 测 手段 。根 据 构 皮 滩 在 必
表 1 。
表 1 坝 址 主 要 岩 溶 系统
组 O 。岩溶 的发 育 程 度 明显 受 岩 性 控制 , 纯 、 , 质 成层
厚度较 大 的 P。p - 、 ’ p -等 层 及 P 层 中部较 :、 P 、 2 I .
其 他层位 岩溶 发育 , 比较 大 的溶 洞 、 暗河 主要分 布于这
收稿 日期 :0 0— 8— 0 2 1 0 3
作者简介 : 永红, , 刘 男 高级 工程 师 , 主要 从 事 水 电 工程 施 工设 计 工作 。E— i c l y@ 16 CI ma : wi h 2 .O lj u n
48
2 0年 0l
2 岩溶的勘探
岩溶 勘探 的主要方 法除 了地质 钻孔 、 探 平洞 、 勘 连
引排 和 避 让 等 多种 岩 溶 处 理技 术 , 阻截 防 渗 帷 幕 线 上 的 岩 溶 通 道 。 总 结 了对 不 同 类型 岩 溶 的处 理 方 案 和技 以

强岩溶地区混凝土坝基基础处理施工技术分析

强岩溶地区混凝土坝基基础处理施工技术分析作者:裴喜涛来源:《科学与财富》2017年第14期摘要:强岩溶地区混凝土坝坝基基础处理施工中,极易出现渗漏涌水问题,给基坑开挖和基础混凝土浇筑施工造成制约,甚至给整个工程项目埋下严重的安全隐患。

本文就强岩溶地区混凝土坝基基础处理施工技术进行简要分析和研究,以加强强岩溶地区混凝土坝基基础处理施工质量控制,仅供相关人员参考。

关键词:强岩溶地区;混凝土坝基;基础处理;施工技术本文以某强岩溶地区水电站工程为例,探讨混凝土坝基基础处理施工技术。

该工程总库容为9.10亿m3,正常蓄水位为365.00m,电站桩基1220MW,数年来平均发电量为45.56亿kW。

就水电枢纽组成情况来看,其主要包含全断面碾压混凝土重力坝、左岸坝后厂房、右岸垂直升船机、溢流表孔和消力池等建筑物。

该地区混凝土坝的最大坝高为102m,河床最低建基面高程为265m,基础最宽部位为73.124m。

该工程施工前期以左岸河床导流,右岸施工,工程中后期以导流底孔及缺口联合下泄洪水导流,并基于部分坝段和上下游围堰形成纵向混凝土围堰。

1 坝基工程水文地质条件就该坝基工程水文地质条件来看,坝址河段河床中存在顺河向礁滩,高度在288.5-289.6m 之间,宽度为50m。

礁滩至左右岸边的距离以及河床深浅度不一致,枯季水深也存在一定差异。

在强岩溶地区工程施工中,主要利用河床修筑纵向混凝土围堰。

对工程地质进行勘察发现,河床呈深切发育状态,存在侵蚀问题,河床存在溶蚀。

侵蚀沟槽发育以及小型溶蚀裂隙交错分布等问题,裂隙宽度较小但深度较大,渗漏通道复杂度高,混凝土坝基基础处理施工难度较大。

2 坝基渗漏用水及通道勘查2.1 坝基渗漏概况该工程不同坝段坝基存在不同的渗漏情况,其中10号坝段坝基总涌水量超出2m3/s,涌水压力最大为0.2MPa。

11号、12号坝段在277m高程存在渗漏情况,由于坝基裂隙与岩溶发育,导致出现明渠水流沿溶槽裂隙出现渗漏,并且这两个坝段出现多处大流量的渗漏通道。

构皮滩大坝坝基开挖施工


4 5 两层 坡 面 角度 基本 一 致 , 2 m 为加 快 进 度 , 为 一 作 层 施 工 : 中右 岸采 用高 风压 C 3 1 机 造孔 、 其 M一 5 钻 预 裂爆 破技术 一 次成 型 ,为避免 钻孔 施工 时 局部 遇 硬 岩 出现飘 孑 而造 成欠 挖 现 象 ,爆 破设 计 时将 4 5m L 2 高 程 建 基 面按 超 挖 (0 3 )m 控 制 ; 岸 因 高 程 2~0c 左
爆 施工 。
2 施工进度及完成工程量
21 施 工 进 度 .
开挖 施 工 自 2 0 0 5年 3月 8日开 始 ,2 0 0 5年 5 月 底将 大 坝基坑 开挖 至 4 5i 1 n高程 。 因对 建 基面 高
4 施工方法
程 优 化 。 照业 主 、 理要 求 , 按 监 开挖 至 4 5m高 程 暂 41 左 、 1 . 右岸 坝基 开挖
的开挖方 法 。
单 位进 行 地质勘 测 。 0 5年 7月 2日最终确 定建 基 高 程为 4 0r, 挖高 差 达 2 考虑 建 基面 为 圆滑 20 1 开 n 5m,
( )高 程 4 5i 4 5 开挖 。 1 3 ~ 2 n m 由于 左 、 右岸 高 程 4 5m一 3 3 4 0r 高程 4 0i~ n和 3 n
< 湖南水利水电)02 21 年第 3期
魏 学 元
( 中国水利 水 电第八 工程 局有 限公 司 长 沙市 4 00 ) 10 7
【 要 】 构皮滩电站 大坝坝基采 用分部位 开挖 , 摘 边坡采用深孔梯段爆破 、 河床采用 中部抽槽 两边
浅孔 小梯 段 爆 破 。边 坡 建基 面采 用顸 裂 成 型 , 河床 水 平 建 基 面 采 用预 留 l 厚 保 护层 , m 水平 预 裂或 光爆 、 在底 部 采 用 柔性 垫 层 法爆 破 。 并 通过 多种 爆破 方 式结 合 , 大坝 坝基 开挖 质 量 处 于 受控 状 态 。 使

双元水库特大桥岩溶桩基处理专项方案

原则
坚持“绿色施工”理念,以环境保护为基础,采取预防与治理相结合的方法,确保施工过程中 的环境污染得到有效控制。
水土保持措施
采取工程措施
如修建排水沟、拦沙坝等 ,以防止水土流失。
采取临时措施
如使用苫布、彩条布等, 以防止雨水冲刷。
采取生物措施
如植树种草、恢复植被等 ,以增强土壤保持能力。
环境保护与水土保持监测计划
实施效果评估结论与建议
01 根据对比分析、数值模拟和现场监测等方法,对 双元水库特大桥岩溶桩基处理专项方案的实施效 果进行评估。
02 分析结果表明,该专项方案能够有效提高桩基的 承载力和稳定性,降低沉降量,同时对周围环境 和岩溶发育影响较小。
02 建议在今后的工程中,进一步完善施工工艺和监 测措施,加强质量控制和管理,确保类似工程的 顺利实施。
THANKS
感谢观看
07
结论与展望
结论回顾
专项方案实施效果显著,成功解决了双元水库特大桥岩溶桩基处理难题,确保了工 程的顺利进行。
方案采用了先进的岩溶桩基处理技术,包括岩溶灌浆、桩基加固等措施,有效提高 了桩基承载力和稳定性。
通过对不同施工阶段的监测和评估,证明了专项方案的有效性和可行性,为类似工 程的岩溶桩基处理提供了成功的参考案例。
设计方案内容
处理范围
确定需要处理的桩基 范围,包括处理深度 、宽度等。
处理材料
选择合适的处理材料 ,如水泥、砂石等。
施工工艺
制定详细的施工工艺 流程,包括施工前的 准备、施工过程中的 操作步骤和施工后的 检验等。
安全措施
为了保证施工安全, 制定相应的安全措施 ,如穿戴防护设备、 定期检查施工现场的 安全状况等。
研究不足之处与改进方向

防渗墙在构皮滩工程中的应用

防渗墙在构皮滩工程中的应用摘要构皮滩渗控左岸EL640灌浆平洞受Fb59、Fb63层间错动及岸坡卸荷影响,K0+274~0+294段在10~45m深处遇砂层,其沿帷幕线发育,以细砂为主,少量粗砂含泥夹层,其中在K0+294桩号附近砂层最厚,最深达58m。

后期在高喷完成程仍不能成孔,为此,根据专题会议精神在该段采用1m厚的塑性防渗墙进行处理。

关键词:构皮滩、充砂溶洞、防渗墙、塑性混凝土、补强灌浆1、工程介绍乌江构皮滩水电站位于贵州省余庆县构皮滩口上游1.5km的乌江上,上游距乌江渡水电站137km,下游距河口涪陵455km。

工程开发的主要任务是发电,兼顾航运、防洪等综合效益。

水库总库容64.51亿m3,电站装机容量3000MW。

受Fb59、Fb63层间错动及岸坡卸荷影响,左岸EL640灌浆平洞内部分地段岩溶系统发育,洞内多为充填泥砂层。

根据物探孔及先导孔施工资料所揭示,K0+274~0+294段在10~45m深处遇砂层,其沿帷幕线发育,以细砂为主,少量粗砂含泥夹层,其中在K0+294桩号附近砂层最厚,最深达58m。

在帷幕钻进过程塌孔严重,单孔及群孔冲洗均无法达到回水澄清,压水试验透水率几乎无穷大,而采用2:1的水泥浆液灌注数百升后就不吸浆,灌浆结束待凝扫孔仍无法避免塌孔。

为此,业主、设计和监理工程师三方代表共同研究决定,先高压喷射灌浆置换加固细砂层再实施帷幕灌浆。

从高喷取芯情况来看,取出的芯较破碎,无法成形,特别是在细砂层段钻孔仍然无法成孔。

2、防渗墙设计方案根据上述施工情况并结合高喷所揭示的砂层分布情况,业主组织召开四方专题会议精神,确定在该段先采用厚1m的塑性防渗墙处理。

具体设计方案为:防渗墙平行左岸EL640.5m灌浆平洞轴线桩号K0+274~294范围布置,距上游边墙260cm,墙体厚1m,墙体底部及两侧嵌入完整基岩1m。

防渗墙墙体质量标准按:渗透系数≤1×10-5cm/s、允许渗透比降≥15、抗压强度≥1Mpa,弹性模量应在400~1000MPa要求控制;在防渗墙完成施工后在防渗墙两端及左岸EL570灌浆平洞防渗墙相对位置进行低压灌浆处理。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

构皮滩拱坝坝基岩溶处理设计曹去修 王志宏 胡清义长江勘测规划设计研究院,湖北, 武汉, 430010,caoquxiu@摘要:构皮滩拱坝最大坝高232.5m,是岩溶地区在建最高的拱坝。

本文从坝基和坝体的应力和稳定条件出发,根据坝基地质情况,系统论述了坝基岩溶处理的范围,岩溶探测方法,以及不同部位不同规模的坝基溶蚀缺陷处理措施,重点阐述了坝基深层地质缺陷处理以及右岸k280溶槽的处理方案,对岩溶地区高拱坝基础处理设计具有很好的参考价值。

岩溶渗控处理不在本文讨论范围之内。

关键词:构皮滩拱坝;岩溶;地质缺陷;抗滑稳定;变形稳定1坝址工程地质概况1.1工程地质条件构皮滩拱坝位于贵州省余庆县构皮滩口上游1.5km的乌江干流上,最大坝高232.5m,是目前岩溶地区在建最高的拱坝,坝基地质条件复杂,岩溶系统较发育,坝基处理难度较大。

坝址出露地层从上游至下游为二迭系~寒武系中、上统,岩层走向NE35°,与河流近乎正交且倾向上游,倾角45°~55°,为横向河谷。

坝基置于二迭系下统茅口组厚层灰岩上(P1m1),其中河床坝段主要座落在P1m1-1层上,两岸坝基主要座落于P1m1-2、P1m1-3层上, P1m1-1层为两岸拱座的主要抗力岩体,坝基下游为二迭系下统栖霞组灰岩(P1q)。

1.2岩溶地质缺陷1.2.1地质缺陷探测方法地质缺陷探测的主要方法有:地质勘探平洞,钻孔声波测试法、地震波测试法以及地质雷达波测试。

地质勘探平洞直观,准确,但探测成本高,探测范围有限;声波测试、地震波测试及地质雷达测试方法简便,但直观性准确性较差。

1.2.2主要岩溶地质缺陷及其性状构皮滩拱坝坝肩的主要地质缺陷为分布在两岸与岩层走向基本平行的夹层、层间错动带、NW及NWW向裂隙、岩溶洞穴等。

规模较大的层间错动有F b112、Fb113、软弱夹层有P1m1-2层底部风化~溶滤带(含F b114),拱端附近平洞揭露的溶蚀洞穴主要有KD46-6、KD48-8、K280等,在坝基开挖过程中揭露的溶洞有K1~K6,其中,K280在坝肩开挖和建基面处理过程中逐渐揭露,横穿右岸拱肩槽,从高程580.0m铅垂向下发育至高程510.0m左右,建基面出露高程555.0m 左右,垂直高度50m左右,最宽处5~6m,溶槽离建基面较近,是坝基面最大的岩溶地质缺陷。

1.3主要工程地质问题(1)抗滑稳定坝址区岩层倾向上游,倾角45°~50°,坝基及拱座抗滑稳定性较好,但受NW、NWW向陡倾角断裂发育,且溶蚀强烈,其发育方向与拱端推力方向夹角较小,构成了对拱座抗滑稳定不利的侧向滑移面。

坝肩稳定分析采用刚体极限平衡法,假定上游脱开面为沿坝踵的铅垂柱面,底滑面为水平面,地表坡面及坝肩下游顺层发育的规模较大的软弱结构面为临空面,计算结果表明,拱座抗滑稳定安全系数小于3.5,不能满足规范要求,需对坝肩下游侧持力范围内的软弱结构面进行加固处理。

(2)变形稳定拱座岩体的变形稳定,主要受F b112、F b113、P1m1-2底部风化~溶滤带、溶蚀洞穴及溶蚀断裂的控制。

各层间错动带和风化溶滤带均呈断续溶蚀,局部NW、NWW向陡倾角断裂发育,并有短小的缓倾角裂隙分布,致使岩体破碎,溶蚀强烈,宽度0.1~0.8m,少数部位宽达1.0m,层间错动带和风化溶滤带综合变形模量较小,在0.05GPa左右。

层间错动带数量多,发育面积大,与拱端推力夹角较大,某些部位近于垂直,降低了拱座综合变形模量,对坝体变形稳定影响较大。

2岩溶处理设计2.1岩溶处理目的通过工程措施提高软弱结构面的变形模量,改善层间结合状态,达到减小其变形量,增强传力效果的目的2.2岩溶处理原则(1)处理方法以混凝土置换为主,灌浆为辅,对规模大、性状差、可灌性差的地质缺陷采用以混凝土置换为主;对规模较小、可灌性较好的地质缺陷以灌浆为主。

(2)重点处理两岸坝肩持力范围的地质缺陷。

(3)处理方案尽量与勘探平洞回填及与主要溶蚀洞穴处理相接合。

2.3岩溶处理方案对建基面出露的小规模溶洞,开挖清理后回填混凝土,待回填混凝土冷却至地温厚浇筑上部坝体混凝土,对小规模溶槽和溶蚀裂隙,掏槽后根坝体混凝土一起浇筑。

对于两岸坝肩深层的层间错动带及风化溶滤带,沿层间设置平洞与斜井、形成“井”形格构传力框架,规模较大的溶洞及勘探平洞主要采用混凝土回填处理。

具体方案如下:(1)层间错动带、风化溶滤带处理在坝肩开挖完成后,层间错动带某些溶蚀强烈的部位已挖除。

对于在坝基面出露的层间错动带、风化溶滤带,需在建基面进行浅层处理,处理深度取1.5到2倍软弱层的宽度,如图1所示;对于建基面深部的层间错动带、风化溶滤带,通过前期勘探平洞和声波、雷达波检测结果,确定各层间错动带需要处理的部位,岩层间错动面和风化溶滤带布置置换洞和置换斜井,置换洞高程间距15m,断面尺寸2.5m×3.0m,设置10%的底坡,以利于混凝土回填密实,置换斜井断面尺寸3.0 m×2.0m,每个层面布置两条,具体布置如图2所示。

在施工阶段,根据现场实际开挖揭露的地质情况,对置换洞和置换斜井的布置作了适当调整。

图1 层间错动带、风化溶滤带浅层处理示意图图2 左右两岸深层处理置换洞、置换斜井布置图(2)溶洞处理坝基础传力范围内发现的溶洞都须作混凝土回填处理,包括河床坝段开挖过程中揭露的K1~K6溶洞,KM1~KM3溶蚀破碎带及前期勘探平洞勘探到的KD46-6、KD48-8、K280等溶洞、溶槽。

K1~K6溶洞、KM1~KM3溶蚀破碎带发育深度较浅,在建基面清理时清除内部充填物,然后回填混凝土。

在右岸拱肩槽建基面清理过程中,发现KD46-6、KD48-8溶洞与K280溶槽相通,规模较大,其处理较复杂。

在高程520.0m以上采用明挖处理,高程520.0m 以下采用洞挖处理,其中洞挖部分通过上游侧D280施工支洞及D46勘探平洞进行,要求清除溶槽内所有充填物,并回填混凝土。

K280开挖处理如图3、图4所示。

图3 k280溶槽开挖平面示意图 图4 k280溶槽开挖典型剖面图(3)混凝土回填技术要求为补偿混凝土的收缩,使回填混凝土与洞壁充分结合,增强传力效果,对于两岸拱座的深层置换洞、井回填混凝土微膨胀混凝土,微膨胀量控制在(60~80)×10-6。

为控制混凝土由于温降变形,要求回填混凝土尽量在低温季节施工,混凝土最高温度控制在30~32℃。

河床坝段的溶洞、溶蚀破碎带采用常态混凝土回填,混凝土主要技术指标与坝体下部混凝土相同。

对于K280溶槽,要求恢复原设计开挖体型,采用常态混凝土回填,回填混凝土视为坝基岩体的一部分。

为保证回填混凝土与基岩的结合,在回填混凝土与岩壁之间设置接触灌浆系统,并在上游侧设置陡坡止水。

3处理效果分析对岩溶地质缺陷处理前后分别用平面有限元和三维有限元进行计算,处理前后计算模型的差别主要是软弱夹层变形模量不同。

软弱夹层按横观各向同性体考虑,法向综合变形模量按串联公式计算(式1),切向综合变形模量按并联公式计算(式2),求出综合变形模量,即:nn n n E d E d E d d d d E L L ++++=221121 (1) n n n d d d d E d E d E Et L L ++++=212211 (2) 式中n E ——法向综合变形模量t E ——切向综合变形模量E——软弱结构面1的变形模量1E——软弱结构面2的变形模量2E——软弱结构面n的变形模量nd——软弱结构面1的厚度1d——软弱结构面2的厚度2d——软弱结构面n的厚度n对于被处理的软弱结构面,首先沿软弱结构面高度方向按照洞高(3m)与未处理的高度的比值对变形模量进行等效,然后再按照串联公式(式1)和并联公式(式2)与其他软弱结构面等效,按正交各向异性体考虑。

结果表明:软弱结构面处理后,坝体应力分布更趋于均匀、对称,拱冠处的最大位移有所下降;左、右岸拱端变位对称性增强;两岸塑性区面积明显减小,较处理前减小70%左右;处理前后坝体安全度从1.5~2提高到2~3,处理后左、右岸安全度接近,坝体稳定性增强;对深层处理前、后大坝的整体稳定破坏进行仿真计算,结果表明,构皮滩拱坝未进行深层处理情况下的超载能力为6~7P0,处理后超载能力达到8~9P0。

4结语构皮滩拱坝是岩溶地区在建最高的双曲拱坝,坝基岩溶较发育,其基础处理方案对其它类似工程有一定的参考价值,笔者认为主要有以下几点:(1)仔细分析现有地质资料,详细了解建基面岩溶发育情况,对各溶蚀破碎带、软弱夹层的物理力学性状做出准确判断。

(2)采用刚体极限平衡法、有限元分析等方法确定需要处理的溶蚀破碎带、软弱夹层的范围及处理深度。

(3)对于厚度较薄,但沿岩层面分布较广的溶蚀破碎带,采用深层置换洞、置换斜井形成“井”形传力框架的处理方法是可行的。

这种方法不仅工程量小,施工干扰少,还可减少对岩体的松弛影响,处理效果较好。

(4)对于建基面内,像K280这样规模较大的溶洞、溶槽可采用明挖和洞挖结合的方案清理溶槽充填物,并回填混凝土,恢复原设计建基面体型,维持上部坝体结构形态,达到局部问题局部解决的目的。

[参考文献][1] 王志宏,江义兰,陈尚法 构皮滩拱坝拱座地质缺陷深层处理设计,《贵州水力发电》,2006年第3期。

[2] 水利部长江水利委员会 乌江构皮滩水电站可行性研究报告·地质分册,武汉:2001。

[3] 长江水利委员会长江勘测规划设计研究院 乌江构皮滩拱坝拱座地质缺陷深层处理专题设计报告,武汉:2003。
