最新第1章 首饰贵金属材料的基本性质
贵金属的性质及贵金属的分类知识点解说.

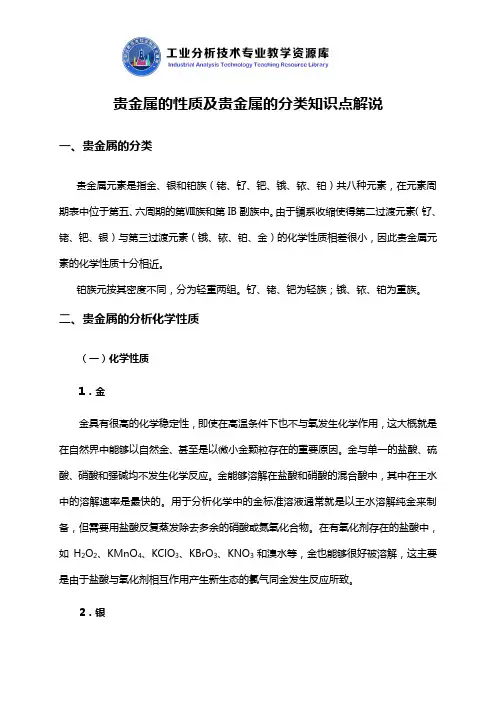

贵金属的性质及贵金属的分类知识点解说一、贵金属的分类贵金属元素是指金、银和铂族（铑、钌、钯、锇、铱、铂）共八种元素，在元素周期表中位于第五、六周期的第Ⅷ族和第IB副族中。
由于镧系收缩使得第二过渡元素（钌、铑、钯、银）与第三过渡元素（锇、铱、铂、金）的化学性质相差很小，因此贵金属元素的化学性质十分相近。
铂族元按其密度不同，分为轻重两组。
钌、铑、钯为轻族；锇、铱、铂为重族。
二、贵金属的分析化学性质（一）化学性质1．金金具有很高的化学稳定性，即使在高温条件下也不与氧发生化学作用，这大概就是在自然界中能够以自然金、甚至是以微小金颗粒存在的重要原因。
金与单一的盐酸、硫酸、硝酸和强碱均不发生化学反应。
金能够溶解在盐酸和硝酸的混合酸中，其中在王水中的溶解速率是最快的。
用于分析化学中的金标准溶液通常就是以王水溶解纯金来制备，但需要用盐酸反复蒸发除去多余的硝酸或氮氧化合物。
在有氧化剂存在的盐酸中，如H2O2、KMnO4、KClO3、KBrO3、KNO3和溴水等，金也能够很好被溶解，这主要是由于盐酸与氧化剂相互作用产生新生态的氯气同金发生反应所致。
2．银银有较高的化学稳定性，常温下不与氧发生化学作用，在自然界同样能够以元素形态存在。
当与其他元素发生化学反应时，通常形成正一价的银化合物。
在某些条件下也可生成二价化合物，例如AgO和AgF2，但这些化合物不稳定。
金属银易溶于硝酸生成硝酸银，也易溶于热的浓硫酸生成硫酸银，而不溶于冷的稀硫酸中。
银在盐酸和王水中并不会很快溶解，原因在于初始反应生成的Ag-以AgCl沉淀沉积在金属表面而形成一层灰黑色的保护膜，阻止了银的进一步溶解。
但是如果在浓盐酸中加入少量的硝酸，银的溶解是比较快的。
这是因为形成的AgCl又生成可溶性的AgCl2-络离子。
这一反应对含银的贵金属合金材料试样的溶解是很有用的。
银与硫接触时，会生成黑色硫化银；与游离卤作用生成相应的卤化物。
银饰品在空气中长久放置或佩戴后失去光泽常常与其表面上硫化物及其氯化物的形成有关。
第章首饰贵金属材料的基本性质(共31张PPT)
4.贵金属熔点与沸点
贵金属的熔点、沸点都较高。熔点从低至高的变 化顺序为：银、金、钯、铂、铑、钌、铱、锇
贵金属的蒸汽压较低，不易挥发，但在有氧 条件下加热易形成氧化物挥发
金是唯一在高温条件下不易氧化的贵金属
蒸汽压：指液体（或者固体）的表面存在这该物质的
蒸汽，这些蒸汽对该物质表面产生的压强
第十页，共31页。
随着温度的升高弹性模量下降，这是加工往往在高温 下进行的原因。
第十九页，共31页。
第3节 贵金属的化学性质
第二十页，共31页。
1 贵金属的氧化性质 钌、铑、钯、锇、铱、银在空气中灼烧
形成各种组分的氧化物，但氧化物均不稳定， 稳定温度范围较窄或有挥发性 铂族元素与氧亲和力较低
Pt＜Pd＜Rh＜Ir＜Ru＜Os 铂只有粉末状可以和氧结合
AuCl3是一种棕黄色的晶体 络化物为M[AuCl4] （5）银的卤化物
AgF，AgCl，AgBr，AgI;其中AgCl，AgBr，AgI具有 感光特性，广泛用于感光材料
第三十一页，共31页。
半金属：硅、硒、碲、硼等
第三页，共31页。
钨等 PdCl，PdCl2，PdCl3，PdCl4 络化物为M[AuCl4] 贵金属： 金（Au）、银（Ag）、铂（Pt）、钯（Pd） 铑（Rh）、铱（Ir）、锇（Os）、钌（Ru） 产量稀少，有相同的物理化学性质，是金属中的“贵族” 贵金属与NaCl混合加热并通入氯气，可制成相应的氯化物。 第二十八页，共31页。 常用氧化剂有：H2O2、KMnO4、 KClO4、 KNO3 2价和4价的钯都能被还原为金属。 (2)消除残余应力，稳定尺寸，减少变形与裂纹倾向； 金溶于HCl—HNO3和有氧化剂存在的HCl中， HCl与氧化剂混合产生新生态氯、对金属有强烈的腐蚀作用 a 锇、钌吸附少量的氢生成相应的化合物 轻金属：铝、镁、钾、钠、锶等 M[RhCl6]·nH2O 高熔点金属：钛、锆、钒、铌、钽、钼、 随着温度的升高弹性模量下降，这是加工往往在高温下进行的原因。 H2SO4 ：铂、铱、钯不反应
第一部分黄金的性质
第一部分黄金的性质一、自然属性黄金，又称金，化学符号Au，原子序数79，原子量197，质量数183-204。
金的熔点1063℃,沸点2808℃。
金的密度较大，在20℃时为19.32克/立方厘米。
金的柔软性好，易锻造和延展。
现在的技术可把黄金碾成0.00001毫米厚的薄膜；把黄金拉成细丝，一克黄金可拉成3.5公里长、直径为0.0043毫米的细丝。
黄金的硬度较低，矿物硬度为3.7，24K金首饰的硬度仅2.5。
金具有良好的导电性和导热性。
金是抗磁体，但含锰的金磁化率很高，含大量的铁、镍、钴的金是强磁体。
金的反射性能在红外线区域内，具有高反射率、低辐射率的特性。
金中含有其他元素的合金能改变波长，即改变颜色。
金有再结晶温度低的特点。
金具有极佳的抗化学腐蚀和抗变色性能力。
金的化学稳定性极高，在碱及各种酸中都极稳定，在空气中不被氧化，也不变色。
金在氢、氧、氮中明显地显示出不溶性。
氧不影响它的高温特性，在1000℃高温下不熔化、不氧化、不变色、不损耗，这是金与其他所有金属最显著的不同。
二、其他属性黄金不同于一般商品，从被人类发现开始就具备了货币、金融和商品属性，并始终贯穿人类社会发展的整个历史，只是其金融与商品属性在不同的历史阶段表现出不同的作用和影响力。
黄金是人类较早发现和利用的金属，由于它稀少、特殊和珍贵，自古以来被视为五金之首，有“金属之王”的称号，享有其它金属无法比拟的盛誉。
正因为黄金具有这样的地位，一度是财富和华贵的象征，用于金融储备、货币、首饰等。
随着社会的发展，黄金的经济地位和商品应用在不断地发生变化，它的金融储备、货币职能在调整，商品职能在回归。
随着现代工业和高科技快速发展，黄金在这些领域的应用逐渐扩大，到目前为止，黄金在国际储备、货币、首饰等领域中的应用仍然占主要地位。
三、主要用途（一）国际储备由于黄金的优良特性，历史上黄金充当货币的职能，如价值尺度、流通手段、储藏手段、支付手段和世界货币。
随着社会经济的发展，黄金已退出流通领域。
首饰贵金属材料基础
金属材料的强化机制
结构材料
金属材料
高分子材料
强 度
陶瓷材料
屈服强度
断裂强度
抗拉强度
疲劳强度
材料强度的唯一性判据 导致材料失效 的最大应力
固溶强化：
当合金由单相固溶体构成时，随溶质原子含量的增 加，其塑性变形抗力大大提高，表现为强度和硬度上升， 塑性和韧性值下降。 σb δ
δ
Cu－Ni固溶体的机械 性能与成分的关系
固溶体 固溶体是以某一组元为溶剂，在其晶体点阵中溶人其他组元原子
（溶质原子）所形成的均匀混合的固态溶体，它保持着溶剂的晶体结构 类型。它包括置换固溶体以及间隙固溶体两大类。 1.置换固溶体 当溶质原子溶人溶剂中形成固溶体时，溶质原子占据溶剂点阵的阵 点，或者说溶质原子置换了溶剂点阵的部分溶剂原子，这种固溶体就称 为置换固溶体。金属元素彼此之间一般都能形成置换固溶体，但溶解度 视不同元素而异，有些能无限溶解，有的只能有限溶解。
的第二相；
2）也可通过共晶化合物进行热压力加工获得；
3）还可通过共析反应获得；
4）另外还可通过粉末冶金方法获得。
弥散型两相合金强化的主要影响因素： 1）颗粒直径 2）第二相含量（体积分数） 3）第二相的分布状态
第二相的强化机制：
绕过机制
切割机制
复合强化：
利用两种或两种以上的强化方法，来达到塑性金属
非晶态
非晶态固体 noncrystalline solid 又称无定形
体或玻璃体。其内部原子或分子的排列无周 期性，如同液体那样杂乱无章地分布，可看 作过冷液体
晶体的原子排列
非晶体的原子排列
首饰贵金属材料加工工艺及性能
贵金属饰品的铸造工艺及性能
首饰贵金属材料及工艺学——【首饰贵金属材料及工艺学】
‹# ›
铂族元素
• 铂（Pt）、钯（Pd）、锇（Os）、铱（Ir）、钌（Ru）、 铑（Rh）统称为铂族元素。
• 1。铂（Pt） 通常称之为铂金，其比重为21.45，熔点为 1769℃，是贵金属元素中比重最大的元素；同时铂具有 特别的稳定性和良好的延展性。考古学家发现的古埃及 棺木上的铂金象形文字经历3000年的漫长岁月，依然光 泽如旧，可见铂金的稳定性非同一般。
‹# ›
• 常用于首饰制造的贵金属及其合金材料主要是金(Au)、银(Ag)、铂 (Pt)、钯(Pd)、铑(Rh)、铱(Ir)、钌(Ru)等贵金属及其与其它金属形成 的合金材料，贵金属材料是珠宝首饰及工艺品的主要基础材料。在 自然界中贵金属常以化合物或自然金属状态存在，它在地壳中的含 量极少，而且分散。
‹# ›
• 银的化学性质比金、铂稍活泼。不溶于稀酸；溶 于浓硝酸和浓硫酸，还与硫化物、卤化物、三氧 化二砷、氰化物、亚硫酸盐反应。 • 银的延展性好，最薄的银箔为2.5μm，可锻性和 塑性好，易于焊接和抛光。 • 按照国家颁布的行业标准（GB/T1689-93）的规 定银分为二类：足银——即含银千分数不小于 990的银；925银——即含银千分数不小于925的 银，另含铜的千分数为75。
‹# ›
对铂金的认识
• 人类对铂金的认识和利用远比黄金晚，大概只有2000多 年的历史。
• 根据考古资料论证，在公元前七百多年时，古埃及人已 能将铂金加工成工艺水平较高的铂金饰品。
• 中美洲的印第安人，远在哥伦布发现新大陆之前，也盛 行过铂金饰物。
• 然而，除此之外其它地区的人们对铂金则一无所知，直 到十六世纪初，西班牙殖民帝国逐渐形成，大批的西班 牙冒险家蜂涌到非洲和美洲去探金寻宝。当时，在厄瓜 多尔的河流中淘金时，一再发现有一种白色金属混杂在 黄金中，其实就是珍贵的铂金。但由於当时科学不发达， 识别能力低下，面对著银晃晃的铂金，那些殖民统治者 却把它称之为“劣等碎银”而弃之。
首饰制作工应会基本知识
首饰制作工应会基本知识:1、首饰材料常见贵金属物理化学特征：1）黄金（Au）：溶点为1064℃，沸点为2707℃，比重为19.3g/cm³。
金的纯度越高，其可锻性，延展性也越强。
金最主要的特性是化学活性低，在空气潮湿的环境下也不起变化，但其易溶于王水以及有二氧化锰存在时可溶于浓硫酸。
2）白银（Ag）：溶点为960.5℃，沸点为2200℃，比重为10.49g/cm³。
白银具有极好的可锻性和延展性，其导电性非常好，甚至超过金和铜等金属。
银制品最大的缺点是陈列时其表面会逐渐与O2S缓慢起化学反应，产生硫化物而使其表面生成墨色雾膜，严重影响其商业价值。
白银在熔融状态下能溶解大量的氧，冷固后氧又析出，并时会出现金属的喷花现象。
3）铂金（Pt）：溶点为1768℃，比重为21.45g/cm³。
化学性质稳定，素有“最耐腐蚀金属之称”，但其能熔于王水。
4）钯金（Pd）：主要由自然钿熔炼而成。
颜色银白色，外观与铂金相似，金属光泽。
硬度4~4.5。
相对密度12。
熔点为1555℃。
化学性质较稳定。
2、首饰加工常用化学剂名称、性质和用途：1）硼砂：是一种白色的结晶粉末状物质，极易溶于水，带有甜、涩味，主要用于制造光学玻璃，珐琅和瓷釉的原料，也用于炼钢等冶金工业。
硼砂在黄金首饰镶嵌加工中多用于熔金和焊接，主要起助熔剂的作用。
2）硝酸：是一种无色液体，带微黄色，有强烈的刺激性气味，是三大强酸之一，具有强烈的腐蚀性，多用于制造火药、氮肥、燃料等。
首饰加工中多用于黄金提纯，以及配制王水。
生产物有硝酸银和硝酸铜。
3）硫酸：是一种无色油状液体，也是强酸，具有很强的腐蚀性和氧化性，并具有强烈的吸水性，与水混合时放出大量的热。
使用硫酸时应切记：一是稀释硫酸时应将浓硫酸缓慢加入水中，同时加以搅拌，切勿将水倒入硫酸中。
二是硫酸绝对不能与硝酸混合，以免发生爆炸。
首饰制造业多用稀硫酸清洗银制品。
4）盐酸：又称氢氯酸，为无色透明液体，也是强酸，具有强烈的氧化性，同硝酸混合后成为王水能溶解黄金。
首饰贵金属简介与鉴别
首饰贵金属的鉴别构成自然界的109种元素分为金属、半金属、非金属和气体元素。
在81种金属元素中，有8种有色金属由于其元素的性质、在地壳中的丰度以及用途等特殊性而被划分为贵金属元素。
它们分别是：锇(Os),铱(Ir),钌(Ru), 铑(Rh),铂(Pt),钯(Pd), 金(Au),银(Ag)。
贵金属首饰是指以贵金属金、银和铂为主要成分的首饰。
随着人们生活水平的提高，越来越多的人将会接触到这些特殊商品，但关于这些贵金属的鉴别方面仍会存在各种疑问。
因此，本文将概述贵金属特征并对其鉴别方法进行探讨。
第一章首饰黄金的种类金是一种贵重金属，是人类最早发现和开发利用的金属之一。
它是制作首饰和钱币的重要原料，又是国家的重要储备物资，素以“金属之王”著称。
它不仅被视为美好和富有的象征，而且还以其特有的价值，造福于人类的生活。
首饰用黄金的种类主要有：均匀金、非均匀金、仿金等。
1．1均匀金黄金或黄金饰品局部及整体含金量一致，包含千足金、足金及K金饰品。
1．1．1千足金、足金黄金或黄金饰品局部及整体含金量一致，成色为Au999‰及Au 990‰。
包括镯、佩、链、坠、金条(砖、锭)、金币、金箔、金工艺品。
1．1．2 K金黄金饰品局部及整体含金量一致，成色为Au 990‰以下。
K金的“K”是英语“Karat”一词的缩写，完整的表示法是这样的：Karat gold （即K黄金）， K金的计量方法是：纯金为24K（即100％含金量），1K的含金量约是 4.167％。
用“K”来计算黄金含量的方法出于地中海沿岸的一种角豆树。
因这种树的种子重量十分均匀，过去用作天平的砝码。
久而久之，它便成了一种重量单位，用来测量珍贵、细微的物品。
那时钻石和黄金的计量也使用这一单位，也就是“Karat”。
直到1914年，国际上才把“Karat”规定为现在的标准。
K金在国内市场无论是各种镯、佩、链、坠饰品，珠宝托架镶嵌饰品，都以18K为主。
在香港、澳门、台湾及西欧、北美珠宝托架镶嵌饰品多以9K为主，部分14K。
08652首饰金属材料学知识点
08652首饰金属材料学知识点一、金属材料的基本性质。
1. 物理性质。
- 密度。
- 不同的首饰金属材料密度不同。
例如，金的密度较大，为19.32g/cm³，这使得相同体积的金制品比一些密度小的金属制品更重。
密度是鉴别首饰金属材料种类的一个重要物理性质。
- 颜色。
- 金属的颜色是其重要的外观特征。
金通常为金黄色，银为银白色，铜为紫红色等。
金属的颜色会影响首饰的整体美观和风格，而且一些金属还可以通过合金化改变颜色，如铜与锌合金形成黄铜，颜色为黄色。
- 硬度。
- 硬度影响首饰的耐磨性和加工性能。
例如，纯金较软，莫氏硬度约为2.5，在制作复杂款式的首饰时容易变形。
而通过加入其他金属制成合金可以提高硬度，如18K金（金含量75%，其他金属25%）的硬度比纯金高，更适合镶嵌宝石等工艺。
- 熔点。
- 不同金属有不同的熔点。
金的熔点为1064.43°C，银的熔点为961.78°C。
在首饰制作过程中，如铸造工艺就需要考虑金属的熔点，选择合适的加热设备和工艺参数。
2. 化学性质。
- 耐腐蚀性。
- 首饰金属需要有一定的耐腐蚀性，以保持其外观和质量。
金是一种化学性质非常稳定的金属，在常温下几乎不与任何化学物质发生反应，所以金首饰可以长期保持光亮。
而银容易与空气中的硫化物反应生成硫化银，使银首饰表面变黑，需要采取一些防护措施，如镀铑等。
- 氧化性。
- 金属在不同环境下的氧化性不同。
铜在潮湿的空气中容易被氧化，表面形成铜绿（碱式碳酸铜）。
在首饰制作中，对于容易氧化的金属，需要进行表面处理或者制成合金来提高抗氧化能力。
二、常见首饰金属材料。
1. 黄金（Au）- 种类。
- 足金：含金量不低于99%的黄金，质地较软，颜色金黄，具有良好的保值性。
- K金：K金是黄金与其他金属熔合而成的合金。
常见的有18K金（含金量75%）、14K金（含金量58.5%）等。
18K金颜色多样，除了常见的黄色外，还有白色（加入镍、钯等金属）和玫瑰色（加入铜等金属），硬度适中，适合制作各种款式的首饰，并且价格相对足金更为多样化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B金 HCl、HNO3、H2SO4不与金反应 金溶于HCl—HNO3和有氧化剂存在的HCl中，
HCl与氧化剂混合产生新生态氯、对金属有强烈 的腐蚀作用
常用氧化剂有：H2O2、KMnO4、 KClO4、 KNO3 C银
对贵金属的影响较大，开始加工阶段硬度提高很大， 后来接近平缓。提高退火温度和延长保温时间，硬 度降低
合金的加入，明显改善金属的硬度 （2）强度和延伸率
对于贵金属来说强度越大，延伸率越低 银、金、铂、钯的强度较低，延伸率高 钌、铑、锇、铱的强度较高，延伸率低 提高退火温度和延长保温时间强度降低 提高温度，贵金属抗拉强度降低
钨等 分解金属：钾、铟、铊、锗、铪、铼等 稀有金属：钪、钇、镧及镧系元素等 放射性金属：锕系元素（钍、钋、铀等） 贵金属：金、银、铂族
半金属：硅、硒、碲、硼等
贵金属： 金（Au）、银（Ag）、铂（Pt）、钯（Pd） 铑（Rh）、铱（Ir）、锇（Os）、钌（Ru） 产量稀少，有相同的物理化学性质，是金属中 的“贵族”
2 贵金属与无机酸、碱的反应 （1）与无机酸的反应
贵金属的电离价位较高，这就决定了它们在常 温下是很稳定的，不易与酸碱等活泼的非金属元 素反应。
a铂族元素 HCl：铂族元素不溶于 HNO3 ：除了钯，其余不溶 H2SO4 ：铂、铱、钯不反应 王水：铂、钯可溶；铑、铱、钌不溶
HCl+H2H2：可溶解铂、钯 铂族元素与酸的反应速度取绝于形态
铜族元素：金、银 位于元素周期表IB族铜下 铂族元素：钌、铑、钯、铂、锇、铱
又称稀贵金属 轻贵金属：钌、铑、钯、银 位于第五周期 重贵金属：锇、铱、铂、金 位于第六周期
________________________________ __________________
第1节 贵金属材料的物理性质
常温条件下与HNO3反应生成AgNO3,与浓H2SO4 反应生成Ag2SO4，但与稀H2SO4和HCl不反应
________________________________ __________________
（2）与碱的反应 一般的碱溶液对贵金属没有腐蚀作用，
当通入氯气时，对贵金属有较强的腐蚀作 用。贵金属与NaCl混合加热并通入氯气， 可制成相应的氯化物。铂的氯化物在氯化 温度超过650℃的条件下挥发。
________________________________ __________________
2 贵金属的弹性模量
弹性模量：材料在弹性变形阶段，其应力和应变成 正比，其比例系数称弹性模量 弹性模量克视为衡量材料产生弹性变形的难易程度。 变形抗力值：塑性变形时，变形金属抵抗塑性变 形的力称为变形抗力。
第一章 首饰贵金属 材料的基本性质
________________________________ __________________
黑色金属：铁、锰、铬
金属
轻金属：铝、镁、钾、钠、锶等 重金属：铜、铅、锌、镍、铋、镝、汞 等 稀有轻金属：锂、铍、铯、铷、钛等 有色金属 高熔点金属：钛、锆、钒、铌、钽、钼、
1 晶体结构 铑、钯、银、铱、铂、金为面心立方结构 钌、锇为密排六方结构 均为最紧密堆积，配位数均为12
2 光学性质 银为银白色、金为金黄色 钌为蓝白色、铑为银白色、钯为钢白色、锇为蓝 白色、铱为白色、铂为锡白色 是很好的电镀材料和反光材料 可见光范围：390—780nm
________________________________ __________________
贵金属中金、银、铂、钯的弹性模量和变形抗 力值较低，易于加工；而钌、铑、锇、铱的弹性模 量和变形抗力值较高，加工困难。
随着温度的升高弹性模量下降，这是加工往往 在高温下进行的原因。
________________________________ __________________
第3节 贵金属的化学性质
1 贵金属的氧化性质 钌、铑、钯、锇、铱、银在空气中灼烧
形成各种组分的氧化物，但氧化物均不稳 定，稳定温度范围较窄或有挥发性 铂族元素与氧亲和力较低 Pt＜Pd＜Rh＜Ir＜Ru＜Os 铂只有粉末状可以和氧结合
________________________________ __________________
4 吸气性 贵金属有吸附气体的性质
a 锇、钌吸附少量的氢生成相应的化合物 b 铂铑 吸附氢的数量与其分散程度有关 c 钯能吸附相当自身2800倍体积的氢并形成α和β
两种固溶体，密度、导电率及抗拉强度也相应降 低，加热后又可释放氢气，钯还有允许氢透过的 性质。
铂黑：粉末状的铂 海绵铂：为灰黑色海绵状的物质，有较大的表面积
第2节 贵金属材料的力学性能
1 பைடு நூலகம்学性质
塑性变形：金属零件在外力作用下产生不可恢复的 永久变形。
弹性变形：材料在受到外力作用时产生变形或者尺 寸的变化，而且能够恢复的变形
屈服：当应力超过弹性极限后，变形
维氏硬度：以49.03~980.7N的负荷,将相对面夹角为 136°的方锥形金刚石压入器压材料表面,保持规 定时间后，测量压痕对角线长度，再按公式来计 算硬度的大小
屈服强度：是材料屈服的临界应力值
抗拉强度：指材料在拉断前承受最大应力值
延伸率：材料在拉伸断裂后，总伸长与原始标距长
度的百分比
________________________________
__________________
（1）硬度： 银、金、铂、钯的硬度较低 钌、铑、锇、铱的硬度较高 金属的硬度受加工率和退火温度的影响，冷加工
3 熔点与沸点 贵金属的熔点、沸点都较高。熔点从低至高
的变化顺序为：银、金、钯、铂、铑、钌、铱、 锇
贵金属的蒸汽压较低，不易挥发，但在有氧 条件下加热易形成氧化物挥发 金是唯一在高温条件下不易氧化的贵金属 蒸汽压：指液体（或者固体）的表面存在这该物 质的蒸汽，这些蒸汽对该物质表面产生的压强
________________________________ __________________
