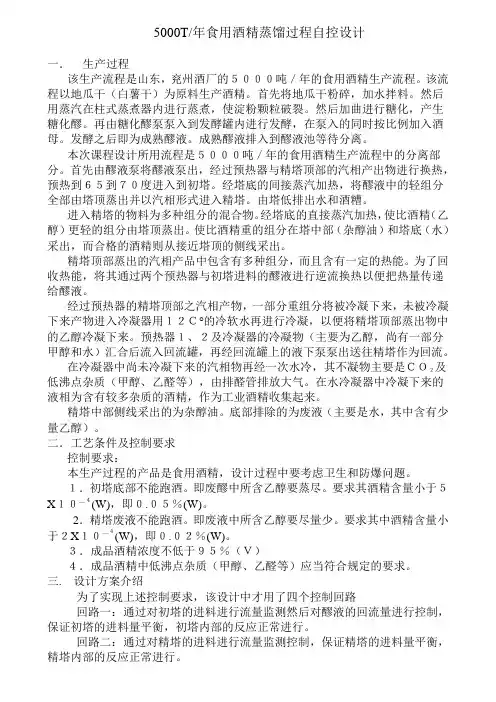

食用酒精蒸馏过程自控设计书
5000T/年食用酒精蒸馏过程自控设计一．生产过程该生产流程是山东，兖州酒厂的５０００吨／年的食用酒精生产流程。
该流程以地瓜干（白薯干）为原料生产酒精。
首先将地瓜干粉碎，加水拌料。
然后用蒸汽在柱式蒸煮器内进行蒸煮，使淀粉颗粒破裂。
然后加曲进行糖化，产生糖化醪。
再由糖化醪泵泵入到发酵罐内进行发酵，在泵入的同时按比例加入酒母。
发酵之后即为成熟醪液。
成熟醪液排入到醪液池等待分离。
本次课程设计所用流程是５０００吨／年的食用酒精生产流程中的分离部分。
首先由醪液泵将醪液泵出，经过预热器与精塔顶部的汽相产出物进行换热，预热到６５到７０度进入到初塔。
经塔底的间接蒸汽加热，将醪液中的轻组分全部由塔顶蒸出并以汽相形式进入精塔。
由塔低排出水和酒糟。
进入精塔的物料为多种组分的混合物。
经塔底的直接蒸汽加热，使比酒精（乙醇）更轻的组分由塔顶蒸出。
使比酒精重的组分在塔中部（杂醇油）和塔底（水）采出，而合格的酒精则从接近塔顶的侧线采出。
精塔顶部蒸出的汽相产品中包含有多种组分，而且含有一定的热能。
为了回收热能，将其通过两个预热器与初塔进料的醪液进行逆流换热以便把热量传递给醪液。
经过预热器的精塔顶部之汽相产物，一部分重组分将被冷凝下来，未被冷凝下来产物进入冷凝器用１２Ｃ 的冷软水再进行冷凝，以便将精塔顶部蒸出物中的乙醇冷凝下来。
预热器１、２及冷凝器的冷凝物（主要为乙醇，尚有一部分甲醇和水）汇合后流入回流罐，再经回流罐上的液下泵泵出送往精塔作为回流。
在冷凝器中尚未冷凝下来的汽相物再经一次水冷，其不凝物主要是ＣＯ２及低沸点杂质（甲醇、乙醛等），由排醛管排放大气。
在水冷凝器中冷凝下来的液相为含有较多杂质的酒精，作为工业酒精收集起来。
精塔中部侧线采出的为杂醇油。
底部排除的为废液（主要是水，其中含有少量乙醇）。
二．工艺条件及控制要求控制要求：本生产过程的产品是食用酒精，设计过程中要考虑卫生和防爆问题。
１．初塔底部不能跑酒。
即废醪中所含乙醇要蒸尽。

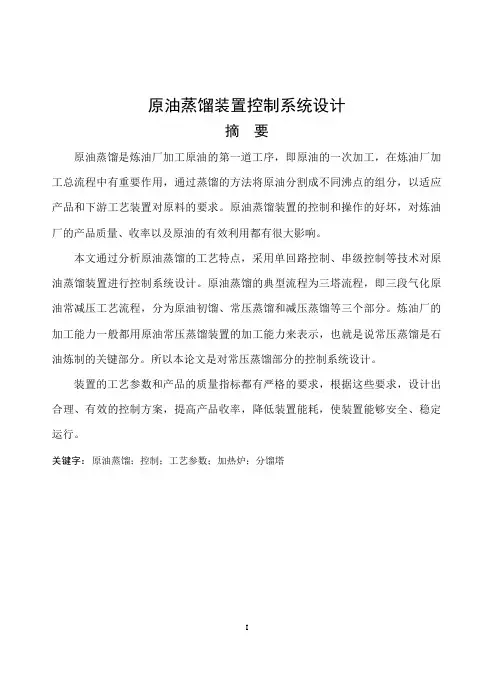

原油蒸馏装置控制系统设计_毕业设计 精品
原油蒸馏装置控制系统设计摘要原油蒸馏是炼油厂加工原油的第一道工序，即原油的一次加工，在炼油厂加工总流程中有重要作用，通过蒸馏的方法将原油分割成不同沸点的组分，以适应产品和下游工艺装置对原料的要求。
原油蒸馏装置的控制和操作的好坏，对炼油厂的产品质量、收率以及原油的有效利用都有很大影响。
本文通过分析原油蒸馏的工艺特点，采用单回路控制、串级控制等技术对原油蒸馏装置进行控制系统设计。
原油蒸馏的典型流程为三塔流程，即三段气化原油常减压工艺流程，分为原油初馏、常压蒸馏和减压蒸馏等三个部分。
炼油厂的加工能力一般都用原油常压蒸馏装置的加工能力来表示，也就是说常压蒸馏是石油炼制的关键部分。
所以本论文是对常压蒸馏部分的控制系统设计。
装置的工艺参数和产品的质量指标都有严格的要求，根据这些要求，设计出合理、有效的控制方案，提高产品收率，降低装置能耗，使装置能够安全、稳定运行。
关键字：原油蒸馏；控制；工艺参数；加热炉；分馏塔Crude Distillation Installment Control System DesignAbstractCrude distillation is processing crude oil the first working procedure in the refinery. That is the first of crude oil processing, it plays an important role in total refinery processing, by the distilled method of the crude oil will be separated into different components of different boiling point, to adapt products and lower reaches of the process is the requirement of raw materials. Crude distillation installment control and operation quality, to the refinery product quality, receiving rate as well as the crude oil effective use has the very tremendous influence.This article use single-loop control and cascade control to carry on the control system to design the crude distillation installment by analysis crude distillation craft characteristic. Crude distillation's typical flow is three tower flows. namely three sections of gasified crude oils often the reduced pressure technical process, divides into the crude oil forerunning, the atmospheric distillation and the reduced pressure distillation three parts. The refinery processing capacity of crude oil is generally used atmospheric distillation unit of processing capacity to express. This means that atmospheric distillation is a key part of the crude oil refining. Therefore, the present paper designs the atmospheric distillation part control system.The installment technological parameters and the products qualitative index have the strict request, according to these requests, design a reasonable and effective control program, reduces the installment energy consumption, enhances product receiving rate ,can be safe and stable operation.Key words:crude distillation; control; technical parameters; heating furnace; fractionating tower目录摘要 (I)Abstract (II)第1章引言 (1)1.1原油蒸馏的地位和作用 (1)1.2 石油的物理性质和元素组成 (1)1.3 石油的馏分组成 (2)1.4 我国石油蒸馏的发展情况及应用 (2)1.5 原油蒸馏的产品及使用要求 (3)第2章蒸馏系统设计 (5)2.1 蒸馏的基本概念和原理 (5)2.1.1 蒸馏的基本概念 (5)2.1.2 原油蒸馏的定义及特点 (5)2.1.3 蒸馏的方式 (7)2.2 原油蒸馏工艺流程简述 (8)2.3 蒸馏装置主要设备的构造和性能 (9)2.3.1 分馏塔 (9)2.3.2 加热炉 (10)2.3.3 换热器 (10)2.3.4 减压塔抽空装置 (11)2.3.5 机泵 (11)2.4 蒸馏工艺参数设计 (11)2.4.1 常压塔工艺参数操作指标 (11)2.4.2 加热炉工艺参数操作指标 (15)2.5 分馏塔控制方案设计 (16)2.6 常压炉控制方案设计 (21)第3章原油预处理电脱盐设计及装置节能和设备防腐措施 (24)3.1 金属盐类等杂质对原油蒸馏过程的影响 (24)3.2 电脱盐的原理 (24)3.3 电脱盐工艺流程 (25)3.4 蒸馏装置防腐蚀措施 (25)3.5 蒸馏装置节能措施 (26)第4章蒸馏装置控制系统在组态软件中的实现及设备选型 (27)4.1 组态软件介绍 (27)4.2 组态工程的五大部分 (28)4.3 控制画面 (30)4.3.1 主控制画面 (30)4.3.2 实时曲线 (33)4.4 设备选型 (34)4.4.1 压力检测仪表的选用 (34)4.4.2 流量检测仪表的选用 (35)4.4.3 液面测量仪表的选用 (37)4.4.4 温度测量仪表选用 (38)4.4.5 调节阀的选用 (38)4.4.6 仪表清单及概算 (39)第5章原油蒸馏的未来发展方向 (41)第6章结论 (45)参考文献 (46)谢辞 (47)第1章引言1.1原油蒸馏的地位和作用石油是重要的能源之一，我国的工业生产和经济运行都离不开石油，但是又不能直接作为产品使用，必须经过加工炼制过程，炼制成多种在质量上符合使用要求的石油产品才能投入使用。

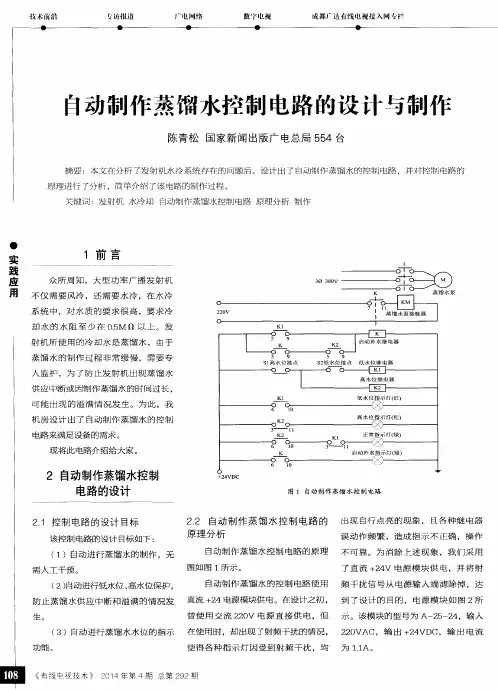

自动制作蒸馏水控制电路的设计与制作
Ｋ ２， 、
— １
高 水 警 灯 （ 红 ）
一 Ｋ Ｉ 一
－ ｌ —
－ ２ ＾
——
＝ —
正 君 灯 （ 绿 ’
＼ （ 二 ＞
、 ＞
，
启 动 补 ７ Ｋ 灯 （ 绿 ）
ｏ
２ 自动制作蒸馏水控制 电路的设计
２ ． １控制 电路 的设计 目标
射 机 所 使 用 的 冷 却 水 是 蒸 馏 水 ，由 于
蒸馏 水 的 制 作 过 程 非 常 缓 慢 ，需 要 专 人 监 护 。为 了 防止 发 ቤተ መጻሕፍቲ ባይዱ 机 出 现 蒸 馏 水 供 应 中断 或 因制 作 蒸馏 水 的时 间 过长 ． 可 能 出 现 的 溢 满 情 况 发 生 。为 此 。我
功能 。
使 得 各 种 指 示 灯 因 受 到 射 频 千 扰 ，均 为 １ ． １ Ａ。
《 自线电视技术 》 ２ ０ １ ４年 第 ４期 总 第 ２ ９ ２期
该 控制 电路 的设 计 目标如 下 ： （ １）自动 进 行 蒸 馏 水 的制 作 ，无
需 人工 干预 。
、
图 １ 自动 制 作 蒸 馏 水 控 制 电路
２ ． ２ 自动制作 蒸馏水 控制 电路 的 出 现 自行 点 亮 的 现 象 ，且 各 种 继 电器 原理 分 析 误 动 作 频 繁 ，造 成 指 示 不 正 确 ，操 作
自动 制 作 蒸 馏 水 控 制 电路 的原 理 不 可 靠 。 为 消 除 上 述 现 象 ，我 们 采 用
图 如 图 １所 示 。
了直流 ＋ ２ ４ ｖ 电 源 模 块 供 电 ，并 将 射
（ ２） 自动进 行低水 位 、 高 水位 保护 ，
智能化蒸馏系统的设计与控制研究
智能化蒸馏系统的设计与控制研究近年来，随着工业化的进程和科学技术的快速发展，人们对于工业生产的要求越来越高，智能化蒸馏系统也应运而生，成为了工业制备生产中的重要组成部分。
本文将从智能化蒸馏系统的设计与控制方面进行研究与探讨。
一、智能化蒸馏系统的概念智能化蒸馏系统，是指利用计算机及智能控制器等先进的仪器设备，对传统蒸馏设备进行升级优化，增加自动化与智能化的功能，能够实现对于蒸发、冷凝、分馏等流程的自动控制和监控，提高蒸馏精度和效率，保证生产质量和工业安全。
二、智能化蒸馏系统的设计1.系统构成智能化蒸馏系统主要由以下部分组成：（1）物料输送系统（2）加热系统（3）冷却系统（4）蒸发系统（5）冷凝系统（6）传感器系统（7）计算机控制系统整个系统具有高度自动化和智能化的特点，其中物料输送系统、加热系统、冷却系统、蒸发系统和冷凝系统紧密相连，协同工作，确保了系统的稳定和可靠性。
传感器系统检测物料的状态和流程控制，计算机控制系统实现对系统的自动调节和监控，保证系统落地生产的效率和质量。
2.系统原理智能化蒸馏系统的工作原理分为以下几步：（1）通过物料输送系统将待处理的物料输入系统；（2）加热系统提供蒸汽，蒸发系统将物料进行蒸发；（3）冷却系统降温，冷凝系统将蒸汽冷凝成液体，收集分离出的纯净物质；（4）传感器系统和计算机控制系统对系统进行自动控制和监测，确保系统的自动化和智能化管理。
三、智能化蒸馏系统的控制研究1.控制方法智能化蒸馏系统的控制方法一般分为传统PID控制和模型预测控制。
（1）传统PID控制PID控制器是一种更为传统的工业控制器，将测量的值与设定值进行比较，自动调节控制参数，控制系统的稳定性和精度，但是由于传统PID控制设备对系统参数变化适应度差的问题，有时会导致系统稳定性差，对于复杂的控制流程难以有效实现。
（2）模型预测控制模型预测控制是基于对物料流程的多项式建模实现的，通过对系统流程进行精细的建模，可以实现对系统的更准确控制，保证系统的稳定性和可靠性。
200万吨原油减压蒸馏装置的初步设计 本科毕业论文
摘要减压塔根据生产任务的不同可以分为润滑油型和燃料油型两种。
本次设计参考川中原油的基本性质，川中原油属于低硫石蜡基原油，其特点是高含蜡，高凝点，沥青质含量不高，胶质高，直馏汽油辛烷值低，柴油十六烷值高，是制润滑油的好原料。
根据市场对产品的需求、经济效益等方面的因素，川中原油的加工采用了润滑油型加工方案。
本次设计根据任务书的要求，参照川中原油的常减压蒸馏的部分操作数据，设计完成一座年处理量为200万吨的减压蒸馏装置，设计的主要内容包括：工艺设计；塔体设计；接管、抽真空系统及加热炉负荷的计算。
关键词：原油；减压塔；抽真空系统；加热炉负荷ABSTRACTAccording to different production tasks, vacuum tower can be divided into two kinds of type: Lubricant type and Fuel type. The design references the basic nature of Chuanzhong crude oil. It belongs to sweet paraffinic crude oil, which is characterized by high wax, high pour point, lower asphaltene content, high resin content, low octane of straight-run gasoline, high diesel cetane number, is good raw materials for Lubricating oil. According to market demand for products, economic and other factors, the processing of Chuanzhong crude oil adopt Lubricant type processing program.The design according to the requirements of the mission statement, reference to similar atmospheric and vacuum distillation of crude oil part of the operating data, design an annual handling capacity of 200 thousand tons of vacuum distillation unit, main contents of design include: process design; tower design; calculation of connector pipe; calculation of vacuum system; furnace loadKey words: crude oil; vacuum tower calculations; vacuum systems; heating load.目录1 绪论 (1)1.1设计背景 (1)1.2技术应用与发展现状 (1)1.3 装置设备的考虑因素 (2)1.4 润滑油型减压塔的工艺特征 (3)2 减压塔的工艺计算 (4)2.1设计数据 (4)2.2 减压塔工艺计算 (4)汽提蒸汽用量 (5)塔板形式和塔板数 (5)2.3 全塔气液负荷的计算 (6)全塔热量平衡计算 (6)减压五线塔板上的气液负荷 (7)减压四线塔板上的气液负荷 (8)减压三线塔板上的气液负荷 (9)减压二线塔板上的气液负荷 (10)减压一线塔板上的气液负荷 (11)二中抽出板上的气液负荷 (12)二中回流板上的气液负荷 (13)一中抽出板上的气液负荷 (14)一中回流板上的气液荷 (15)2.4 中段循环回流量 (16)2.5全塔气液负荷性能图 (16)2.6 结构计算的相关参数 (17)2.7 塔径计算 (17)2.8 溢流装置的确定 (18)2.9 塔板形式、浮阀数目及排列 (18)2.10 流体力学验算 (20)2.11 塔板负荷性能图 (22)2.12 减压塔上下两段缩径的确定 (24)2.13 塔体设计 (25)2.14 接管计算 (25)3 抽真空系统 (29)3.1 蒸汽喷射器的工作原理 (29)3.2 蒸汽喷射器结构参数的确定 (29)级数的确定 (29)各级压缩比的确定 (29)漏入空气量G2 (30)油气量G3 (30)带入水汽量G4 (31)工作蒸汽用量G S (31)3.3 喷射泵的结构尺寸计算 (32)4 加热炉负荷计算 (35)4.1 进加热炉的热量Q1 (35)4.2 出加热炉的热量Q2 (35)4.3 加热炉负荷Q (35)5设计结果总结 (36)致谢 ............................................................ 错误!未定义书签。
蒸馏系统安全控制指导意见鲁安监发〔2011〕140号
蒸馏系统安全控制指导意见鲁安监发〔2011〕140号为有效防范涉及易燃、易爆和有毒有害物料的蒸馏过程事故的发生，指导全省化工、医药企业蒸馏操作安全控制系统的改造和安全操作规程的修订工作，提升蒸馏操作的本质安全水平，并为有关设计单位相应的安全控制系统设计提供参考，依据国务院安委会办公室《关于进一步加强危险化学品安全生产工作的指导意见》（安委办[2008]26号）、省政府办公厅《关于进一步加强危险化学品安全生产工作的意见》（鲁政办发[2008]68号）和有关法规、标准的规定，制订本意见。
1.概述1.1工艺简介蒸馏是指利用液体混合物中各组分挥发性能的不同，通过部分气化或部分冷凝，来达到组分相对分离的一类化工单元操作。
蒸馏操作广泛应用于化工、医药等行业，如：石油炼制的常减压蒸馏，基本有机化工产品的提纯，精细化工产品的精制，化学制药过程的溶剂回收，空气分离等。
1.2分类1.2.1按组分，可分为双组分和多组分蒸馏。
1.2.2按操作压力，可分为常压蒸馏，减压蒸馏（用于常压下沸点较高、难挥发或高温下蒸馏能引起分解、爆炸、聚合等的热敏性物质的混合物，减压可以降低物料的沸点，借以降低蒸馏温度，增加安全性，如硝基甲苯在高温下分解爆炸、苯乙烯在高温下易聚合；还可用于剧毒物料蒸馏，防止泄漏到空气中），加压蒸馏（用于常压下为气体的物系）。
1.2.3按生产连续性，可分为连续蒸馏和间歇蒸馏。
1.2.4按操作方式，可分为无回流、有回流蒸馏；其中，无回流的又分为简单蒸馏和平衡蒸馏，有回流的蒸馏称为精馏；精馏又可分为一般精馏和恒沸精馏、萃取精馏、水蒸汽精馏等。
1.3装置组成一套完整的蒸馏系统一般由蒸馏塔、再沸器、冷凝冷却器、回流罐、物料泵、产品储罐等部分组成，也可能是其中两个或几个部分的组合。
简单蒸馏系统通常是由蒸馏釜及其加热装置、冷凝冷却器及受液槽组成。
釜式蒸馏的加热装置有釜外夹套式，釜内盘管式，有些物料还采用釜外直接火加热式或电热式。
原油蒸馏装置常压塔控制系统
原油蒸馏装置常压塔控制系统设计摘要DCS在我国炼油厂应用已有15年历史，有20多家炼油企业安装使用了不同型号的DCS，对常减压装置、催化裂化装置、催化重整装置、加氢精制、油品调合等实施过程控制和生产管理。
其中有十几套DCS用于原油蒸馏，多数是用于常减压装置的单回路控制和前馈、串级、选择、比值等复杂回路控制。
有几家炼油厂开发并实施了先进控制策略。
下面介绍DCS用原油蒸馏生产过程的主要控制回路和先进控制软件的开发和应用情况。
辽河原油属于低硫中间基原油，含环烷酸多根据原油的性质、特点和市场的需求主要生产重整汽油、航空煤油、轻柴油、重柴油、混合蜡油、渣油等。
装置由原油电脱盐、常减压蒸馏、渣油减粘裂化、航煤精制部分组成。
根据加工含环烷酸原油的特点，结合加工含环烷酸原油的经验，优化了设备选型及选材，采用了目前最先进技术既初馏塔、常压塔塔盘为ADV高效塔盘。
减压塔采用规整填料，处理物料能力大，汽、液接触均匀，传质效果较好。
以实现装置长周期运行。
高温部位设备和管线全部采用不锈钢材质，以达到防腐的目的。
初顶、常顶用空冷代替水冷，节约了用水量，也减少了三废处理量。
常压塔设顶循环回流和二个中段回流，以使塔内汽、液相负荷分布均匀，提高塔的处理能力，减小塔顶冷凝器的负荷。
为了降低减压塔内真空高度，提高沸点，减压塔采用二级抽真空器。
即蒸汽喷射泵和水环抽真空泵。
在采用新工艺新设备的同时优化了工艺流程，为了节能常压系统采用4台空冷器，为增加处理量常压炉四路进料四路出。
为使相当数量的中间馏分得到合理利用，因为它们是很多的二次加工原料，又能从中生产国民经济所需的各种润滑油、蜡、沥青的原料。
因此本设计采用三段汽化蒸馏，即预汽化—常压蒸馏—减压蒸馏。
关键词：原油；常减压蒸馏塔；控制系统。
Crude oil distillation unitatmospheric tower control system designAbstractDCS in our refinery application for 15 years history, has more than 20 refining enterprise installed the different types of DCS, often relief devices, catalytic cracking, catalytic reforming device, hydrotreating, oil products to attune, the implementation of process control and production management. There are more than ten sets of DCS for crude oil distillation, majority is used for often of pressure-relief device single loop control and feedforward, cascade, selection, such complex loop control. The ratio Several refineries in the development and implementation of the advanced control strategy. Here with crude oil distillation process of DCS the main control circuit and advanced control software development and application situation.Liaohe oil belong to low sulphur crude oil, including among the naphthenic acid more according to the nature of the crude oil, characteristics and the demand of the market main production reforming gasoline, kerosene, diesel oil, heavy diesel, light mixed wax, directness, etc. Device by oil electricity desalination, often vacuum distillation, reduce glue residue cracking, and HangMei refined parts. According to processing including the naphthenic acid crude oil, combined with the naphthenic acid crude oil processing experience, optimize the selection of equipment and material, and adopted the most advanced technology, atmospheric distillation tower early both tata dish for ADV efficient tray. The reduced pressure tower neat padding materials handled, ability, air, liquid contact even, mass transfer effect is good. In order to realize the long period operation device. High temperature parts equipment and piping all adopt the stainless steel material, in order to achieve anticorrosive purpose. First, often be of top air cooling water, saving water instead of, also reduced the capacity of "three wastes". Atmospheric tower set top cycle and two middle backflow backflow, in order to make the tower in steam, liquid loading distribution uniformity, improve the processing power, reduce the tower top condenser load. In order to reduce the reduced pressure the tower in height, improve the boiling point vacuum, vacuum pumping, the reduced pressure tower is secondary. Namely steam injection pump and water ring smoke vacuum pump.In the new process of new equipment and optimize the process, in order to energy savingatmospheric system USES four units of air tanks to increase capacity, atmospheric pressure furnace four ways of incoming four the road.To make a number of the middle of the fractions get reasonable use, because they are a lot of secondary processing raw material, and national economy from production all kinds of wax, lubricating oil, asphalt material. So this design USES the three sections of vaporization, namely the vaporization distillation-atmospheric distillation-vacuum distillation.Keywords: crude oil; often vacuum distillation tower; Control system.目录摘要 (Ⅰ)英文摘要 (Ⅲ)第一章绪论 (1)第二章工艺流程设计 (3)2.1原料油性质及产品性质 (3)2.1.1原料油性质、来源 (3)2.1.2产品性质 (3)2.2工艺流程 (3)2.2.1原油换热系统 (4)2.2.2常压系统 (4)2.2.3减压系统 (4)第三章常减压装置主要控制回路 (6)3.1加压炉 (6)3.2常压塔、减压塔中段回流热负荷控制 (7)3.3提交加热炉效率的控制 (7)3.3.1炉膛压力控制 (7)3.3.2烟道气氧含量控制 (7)3.4加热炉出口温度控制 (7)3.5常压塔解耦控制 (8)第四章原油蒸馏先进控制 (8)4.1 DCS的控制结构层 (8)4.2原油蒸馏的先进控制策略 (9)4.2.1常压塔多变量控制 (9)4.2.2 LQG自校正控制 (9)4.2.3中段回流计算 (10)4.2.4自动提降量模型 (11)第五章炼油厂常压塔温度控制系统设计的方案 (12)5.1过程控制系统方案设计的基本要求 (12)5.2常压塔温度控制系统的总体设计 (13)第六章炼油厂常压塔温度控制系统设计内容 (14)6.1精馏塔控制系统的组成与结构 (14)6.2主要内容与设计步骤 (15)6.2.1 被控参数的选择 (16)6.2.2温度变送器的选择 (17)6.2.3温度调节器的选择 (18)6.2.4执行器的选择 (19)6.3一线温度控制系统设计 (20)6.4一线温度控制的主要内容与仪器选择 (21)第七章 DCS编程 (22)第八章结论 (36)第九章参考文献 (37)第十章谢辞 (38)第一章绪论石油是一种主要由碳氢化合物组成的复杂混合物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒸馏装置机泵联锁控制系统的设计
摘要：本文介绍了适用于蒸馏装置中机泵的连锁控制系统的简便易行的方法，该装置采用压力开关、液位开关、压力变送器及继电器等部件，通过各种逻辑关系相互连接而成，减少了事故状态下因缺失润滑油而导致机泵主轴抱死的事故发生几率，提高了装置的安全性及稳定性。
关键词：连锁控制；继电器；冗余
蒸馏装置是炼油企业的龙头[1]，原油进料泵的平稳运行对于蒸馏装置乃至整个炼油企业的正常生产都是至关重要的，而进料泵则是龙头中的龙头，为进料泵增加了润滑油的自控系统，对启动辅助油泵及开停主机进行自动控制，减少了在事故状态下因缺失润滑油而致使机泵主轴抱死事故发生的机率，为装置的安全稳定生产创造了有利的条件。
目前企业对连锁控制大多采用PLC控制器进行控制[2]，然而这种系统一般价格比较昂贵，故障排查困难，而且适于控制点比较多的系统，而本设计采用以继电器为核心的自动控制系统大大降低了装置的成本，提高了生产效益。
1 系统要求
蒸馏装置的进料泵有两台，互为冗余，因此自控系统也安装了两套，其构成完全一样且彼此独立。
当一台泵出现故障时，可随时进行切换。
本控制系统的基本控制参数为：
当供油口温度为35℃时为允许开机温度，当其值大于55℃时，系统报警。
当润滑油压力≤0.1MPa时，启动辅助油泵。
当润滑油压力≤0.06MPa时，停主机。
当润滑油压力≥0.2MPa时，允许启动主机。
自控系统是由若干压力开关、液位开关、压力变送器及继电器等部件通过各种逻辑关系相互连接而成，其接线原理图如图1
2 控制方案设计
2.1 停主机的控制过程的设计
参与停机的压力开关为PS6101、PS6102、PS6103。
如果只采用一个压力开关，很容易产生误动作，不能客观地反映设备的运行状况。
这三个压力开关通过继电器R6101、R6102、R6103的转换，实现了三取二的功能。
因此在供油口的三个压力开关只有在任意两个都动作的情况下，系统才会认为油压确实低了，应该停止主机的运行。
R6104动作是向操作室提供一个停机报警信号，而R6114动作则是向电工提供一个停机的触点信号，从而切断主机电源实现停机。
开关BK的作用是在平时的检修中为了防止误动作而造成R6114的触发。
将BK断开，则无论任何情况都不会造成R6114因上电而触发，从而造成停机。
2.2 辅助油泵启动的设计
当供油口压力低于0.1MPa时，启动辅助油泵，这个功能是由压力开关PS6104、过程报警继电器PAS61及继电器R6105、R6115实现的，为了防止误动作，启辅泵的控制回路采用了由压力开关和过程报警继电器共同动作来实现的。
在现场有一个压力变送器，它实时监测供油口压力的变化，其输出值输入过程报警继电器，在报警器中根据0.1MPa在压力变送器实际量程的百分数来设定报警点。
在现场压力小于0.1MPa时，压力开关PS6104与报警器触点同时接通，R6115动作，通过电工启动辅助油泵，R6105同时向操作间输出一个启辅泵的信号。
2.3 报警系统设计
过程报警继电器有两个作用，一个是为启辅泵提供必需的条件，一个是为机泵启机提供条件，
同时，它又可以将接收到的4～20mA信号向控制室传送；现场压力变送器回来的4～20mA 信号到过程继电器的11端子，然后由10端子接地，其信号经过内部线路比对，如果输入信号小于设定的下限值，则控制启动辅泵的触点接通，为电工提供信号。
如果输入信号值大于所设定的上限值，则提供启机条件的18、20触点导通，机组可以启动。
同时，输入信号可以如实地通过1、2端子向外输出，上传到DCS操作室，为操作员提供现场压力数值。
3 总结
这套控制系统原理虽然简单，线路也不算复杂，但是，它的控制作用却十分可靠，对多个关键参数的控制都能排除意外情况对联锁系统的干扰，不易使机组产生误动作，造成不必要的损失。
参考文献：
[1]吴颐轩，赵岩.紧急停车系统在催化裂化装置主风机组中的应用[J]. 风机技术，2005（05）.
[2]石泽.锦西石化南蒸馏装置节能改造[D].天津大学，2006。
作者简介：李飞（1980—），女，辽宁锦州人，研究生，讲师，控制系统及检测仪表方向。
