配电箱、开关箱设置安全技术交底
三级技术交底13篇
三级技术交底13篇【第1篇】三级c配电安装作业安全技术交底1.由现场二级配电箱引出的配电箱为三级配电箱。
可直接用于设备用电操作（即开关箱）。
开关箱下底口距第垂直距离为 1.3米，开关掌控与设备之间间距不大于3米，开关箱之设备的掌控电缆采纳沿墙穿管敷设，与地面之间采纳埋地穿管敷设，不得地面明设；2.固定式开关箱与所控设备必需实行“一机”“一闸”“一箱”“一漏”的掌控方法。
漏电开关与所控设备的容量相匹配，漏电动作电流小于30ma，漏电动作时间小于0.1s；3.每条主干线末端的开关分别按规范标准做重复接地连接到设备金属外壳，连接牢靠。
重复接地电阻值小于等于10欧；4.配电箱固定在金属腿架上，电箱中心点与地面的垂直距离为1.41.6m，壁挂式箱底口距地高度为1.4米，安装垂直坚固；5.配电箱门上外侧设有配电编号、负责人及所控设备名称；6.电源电缆在室外采纳埋地敷设，埋设深度为0.7米，电缆四周铺50mm厚的细砂，上面用红机砖满铺保护，回填细土，加电缆走向标志桩；7.配电箱要有防雨防砸措施，设备掌控箱配锁锁箱；8.安全注意事项：（1）严格执行操作规程，持证上岗。
（2）穿戴好相应的劳保用品，正确操作。
（3）摇测电缆绝缘电阻值，二人操作，按操作规程正确使用并作记录。
（4）安装中精力集中，防止设备滑落伤人。
【第2篇】三级（c）配电安装作业—安全技术交底范本三级（c）配电安装作业安全技术交底范本工程名称交底日期年月日施工单位分项工程名称:三级（c）配电安装作业交底提要交底内容:1.由现场二级配电箱引出的配电箱为三级配电箱。
可直接用于设备用电操作（即开关箱）。
开关箱下底口距地垂直距离为0.8—1.6米,开关掌控与设备之间间距不大于3米,开关箱之设备的掌控电缆采纳沿墙穿管敷设,与地面之间采纳埋地穿管敷设,不得地面明设；2.固定式开关箱与所控设备必需实行'一机'、'一闸'、'一箱'、'一漏'的掌控方法。
配电系统安全技术交底模板
一、交底目的为确保施工现场配电系统的安全稳定运行，预防电气事故的发生，提高全体施工人员的安全意识，特进行本次配电系统安全技术交底。
二、交底对象所有参与施工现场配电系统安装、运行、维护及管理的施工人员、管理人员。
三、交底内容1. 配电系统基本要求- 施工现场配电系统应采用三级配电、二级漏电保护系统。
- 用电设备必须有各自专用的开关箱。
- 漏电保护器参数应匹配并灵敏可靠。
- 总配电箱与开关箱应安装漏电保护器。
- 分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求。
2. 配电室设置要求- 配电室应靠近电源，并设置在灰尘少、潮气少、无腐蚀介质及道路畅通的地方。
- 配电室应能自然通风，并应采取防止雨雪侵入和动物进入的措施。
- 配电柜侧面的维护通道宽度不小于1m；配电室顶棚与地面的距离不低于3m。
- 配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器。
- 配电室的照明分别设置正常照明和事故照明；配电室的门向外开，并配锁。
3. 配电箱、开关箱设置要求- 总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱。
- 总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域。
- 分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
4. 漏电保护器参数要求- 漏电保护器的额定电流应符合用电设备的实际需求。
- 漏电保护器应定期检查、试验，确保其灵敏可靠。
5. 配电系统运行维护要求- 定期检查配电系统，发现问题及时处理。
- 定期检查漏电保护器，确保其正常工作。
- 配电系统运行过程中，严禁私拉乱接电线。
- 严禁在配电室附近堆放易燃易爆物品。
四、注意事项1. 施工人员必须熟悉本交底内容，并严格遵守各项安全操作规程。
2. 施工现场配电系统运行过程中，发现异常情况应立即停机检查，排除故障后方可继续运行。
3. 施工人员应定期接受配电系统安全教育培训，提高安全意识。
配电室及配电箱基础施工技术交底
4、基础混凝土浇筑
混凝土要连续浇筑，边浇筑振捣，振捣插点要连续，不遗漏。
5、模板拆除
混凝土强度达到2Mpa即可拆除模板，模板拆除后仍需进行养护7d。
四、注意事项
1、浇筑混凝土内严禁随意加水。
2、模板刚刚拆除后，需对基础阳角进行防护，防止碰撞造成缺棱掉角。
3、混凝土振捣既不漏振，也不能过振。
三、施工工艺
1.工艺流程
测量放线→模板支设→基础混凝土浇筑→模板拆除
2、测量放线
根据平面布置图弹出配电室及配电箱基础位置线。
3、模板支设
配电室基础采用C20素混凝土浇筑施工，截面尺寸300*300mm，具体如图所示：
配电室基础平面图
板ቤተ መጻሕፍቲ ባይዱ基础图
配电箱均采用灰砂砖砌筑的方式施工,基础留500宽电缆口的部位朝向基坑,详见下图:
一、施工准备
1、主要材料
C20商品混凝土、50*100方木、12mm木模板、灰砂砖、钢筋棍、M5砂浆等。
2、主要机具
手锯、瓦刀、铁锹、盒尺、扫帚、托线板、振捣棒等。
3、作业条件
3.1、场地平整完成、基础平面位置与现场确定后放线完毕。
3.2、对现场作业人员已进行《安全技术交底》，并按照交底要求落实防护措施。
五、安全环保与绿色施工措施
1、进入现场操作的工人必须佩带安全帽。
2、严禁工人酒后上岗。
3、现场木工加工在木工加工棚内进行，并配备灭火器。
完整版)配电箱安装技术交底
完整版)配电箱安装技术交底30mA；３）箱（盘）内线路标识齐全、清晰，线路接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠；４）箱（盘）内应设有漏电保护器，并应进行漏电测试，漏电电流应小于0.5mA；５）箱（盘）内应设有过载保护器和短路保护器，保护器的额定电流应符合实际负载需求。
二）辅助项目１、配电箱的接线应牢固可靠，接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠。
２、接地电阻应符合规定要求，接地电阻不得大于4Ω。
３、配电箱内的导线应按规定规格进行选择，且应符合电线电缆标准的要求。
４、配电箱应有防雷装置，并应进行防雷测试，防雷装置的接地电阻不得大于4Ω。
５、配电箱内的电器元件应符合国家标准及相关规定，且应具有合格证明。
三、安全要求１、安装配电箱时，必须按照国家标准及相关规定进行施工，严格遵守电气安全操作规程。
２、安装配电箱时，必须按照设计图纸及相关规定进行施工，不得随意改动设计方案。
３、在施工中，必须严格遵守安全生产规定，采取必要的安全防护措施，确保施工人员的人身安全。
４、在施工过程中，必须对现场进行严格的管理，保持施工现场的整洁、有序，避免发生安全事故。
技术交底工程名称：金南宫国际商贸城配电箱安装工程工程编号：交底部位：配电箱安装位置日期：2014年4月26日一、施工准备一）作业条件1.墙体结构已弹出施工水平线。
2.安装配电箱所需的木砖及铁件已预埋。
3.随土建结构预留的暗装配电箱的安装位置正确，大小合适。
4.安装暗装配电箱箱体墙面的抹灰应全部完成。
安装暗装配电箱盘芯及贴脸时，土建装修的抹灰、喷浆及油漆应全部完成。
明装配电箱时，土建装修的抹灰、喷浆及油漆应全部完成。
5.配电箱安装位置的土建装修应全部完成。
二）材质要求1.安装的高低压开关柜及各类箱屏必须采用机械部、电力部主管部门认可定点厂生产的产品，非定点厂产品严禁在建筑工程中安装使用。
2.动力、照明配电箱、低压柜等产品合格证应备齐。
不同厂家、不同规格的合格证应各备一张。
配电箱及设备送电调试安全技术交底
配电箱及设备送电调试安全技术交底一、前言配电箱及设备送电调试是电力系统建设中必不可少的环节，对于保障电力运行安全具有非常重要的作用。
然而，这项工作直接涉及设备调试及电力运行安全，因此需要有一定的技术水平和安全意识。
本文将从配电箱及设备送电调试的流程、安全措施和注意事项等方面进行交底，以确保安全生产。
二、流程配电箱及设备送电调试一般包括以下几个环节：1.现场勘测：根据规划图，对现场条件及电力设备进行测量和认识，确定调试方案。
2.备料：根据调试方案，准备调试所需的设备、工具和材料等。
3.连接和布线：根据设备间的顺序和连接方式，进行连接和布线，并进行接地。
4.调试：按照调试方案，进行配电箱及设备的调试，保证设备正常运行。
5.安全检查和交货：在调试结束后，进行安全检查，确认设备符合标准要求，进行出库和交货。
三、安全措施为了确保配电箱及设备送电调试的安全，必须采取以下安全措施：1. 现场安全防护1.使用安全帽、防护鞋、手套等防护装备。
2.确保现场通风良好，避免积聚有害气体。
3.确保现场设备和周围环境的绝缘、接地符合要求。
4.在现场设置相应的安全警示标志，如高压警告、禁止靠近等。
2. 设备外观检查在进行配电箱及设备送电调试前，需要对设备外观进行检查，以确保设备完好无损，如：1.检查设备外部有无变形或损坏。
2.检查设备接线是否牢固，线头是否焊接良好。
3. 停电操作在进行设备调试时一定要切断电源，进行停电操作，以避免触电等安全问题。
1.停电前应检查每一个位置电源及所有支路电源是否已经关闭。
2.当进行更换电线和配电箱时，应该保证所有线路和设备的上一端（电源端）已经停止供电。
3.停电时应查看现场连接情况，明确电线路位置，停电方可进行。
4. 工具使用1.全套工具应保证齐全，严禁使用损坏或未检查的手工具。
2.工具绝缘或使用带绝缘套的手工具。
3.使用万用表或手持式测试电表时，保证测试前设备处于停电状态。
5. 操作规范1.在设备调试时，必须按照设备的要求进行，谨慎操作，不得操作过程中受到影响，避免产生其他安全事故。
安全技术交底
施工单位：
工程名称
东电钢板库扩建工程
分部分项
电气
工种
电工

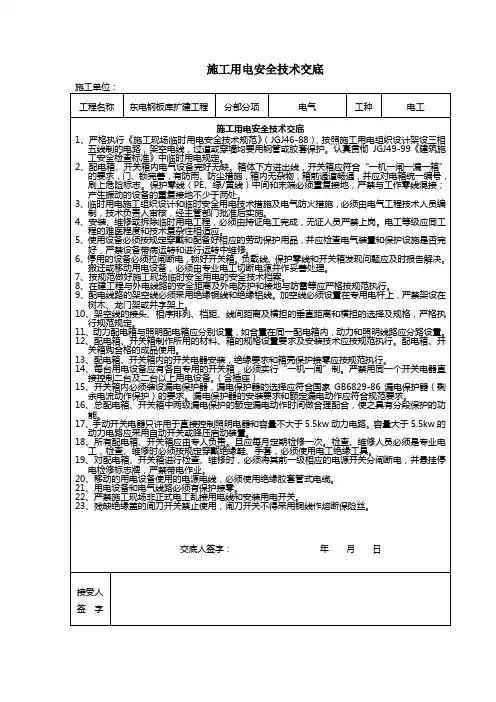

施工用电安全技术交底
1、严格执行《施工现场临时用电安全技术规范》（JGJ46-88），按照施工用电组织设计架设三相五线制的电路，架空电线，过道或穿墙均要用钢管或胶套保护。认真贯彻JGJ49-99《建筑施工安全检查标准》中临时用电规定。
交底人：
年月日
接底人：
年月日
安全技术交底LJA4-1
工程名称
东电钢板库扩建工程
分项工程
结构吊装
分项工程（工种）名称：起重工
交底内容：
3、作业前,必须对工作现场周围环境、行驶道路、架空电线、建筑物以及构件重量和分布等情况进行全面了解。
5吊车的指挥人员必须经过培训取得合格证后,方可担任指挥,作业时应与操作人员密切配合。操作人员应严格执行指挥人员的信号,如信号不清或错误时,操作人员应拒绝执行。如果由于指挥失误而造成事故,应由指挥人员负责。
交底人：
年月日
接底人：
年月日
安全技术交底LJA4-1
工程名称
东电钢板库扩建工程
分项工程
砼工程
分项工程（工种）名称：砼工
交底内容：
1、人工上料，受料口处应设车挡，推车不得用力过猛和撒把，机械上料，人员不得靠近入料口。
2、人工搅拌或人工上料及搅拌机操作人员均应戴防尘口罩。
3、搅拌机运转中，严禁将工具、硬物等伸入筒内，不得将头靠近滚筒张望，也不得进入滑道处作业。
11、动力配电箱与照明配电箱应分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。
12、配电箱、开关箱制作所用的材料、箱的规格设置要求及安装技术应按规范执行。配电箱、开关箱购合格的成品使用。
三级电箱安全技术交底模板
一、交底对象各位参与三级电箱安装、维护及操作人员。
二、交底内容1. 三级电箱概述三级电箱是施工现场用电安全管理的重要组成部分，主要包括总配电箱、分配电箱和开关箱。
总配电箱位于电源侧，分配电箱位于用电设备附近，开关箱位于用电设备处。
三级电箱的作用是确保施工现场用电安全，降低电气事故的发生。
2. 三级电箱安装要求（1）总配电箱应安装在靠近电源的地方，便于操作和维护。
（2）分配电箱和开关箱应安装在用电设备附近，便于操作和维护。
（3）电箱的安装位置应避开高温、潮湿、易燃、易爆等危险区域。
（4）电箱的安装高度应符合规范要求，一般总配电箱中心点距地面1.4-1.6m，分配电箱中心点距地面1.4-1.6m，开关箱下底口距地面0.8-1.6m。
（5）电箱的安装应牢固可靠，防止因振动、碰撞等原因造成损坏。
3. 三级电箱操作要求（1）操作人员应熟悉电箱的结构、原理和操作方法。
（2）操作前应穿戴好绝缘手套、绝缘鞋等防护用品。
（3）操作时，应严格按照操作规程进行，确保安全。
（4）操作过程中，如发现异常情况，应立即停止操作，并向相关负责人报告。
4. 三级电箱维护要求（1）定期检查电箱的电器元件、接线、接地等是否符合规范要求。
（2）发现损坏的电器元件应及时更换。
（3）定期清理电箱内部，保持电箱清洁。
（4）定期对电箱进行绝缘电阻测试，确保绝缘性能良好。
5. 安全注意事项（1）严禁非专业人员操作电箱。
（2）严禁在电箱带电状态下进行维修、保养。
（3）严禁使用损坏的电器元件。
（4）严禁在电箱附近堆放易燃、易爆物品。
（5）严禁在电箱附近进行焊接、切割等作业。
三、交底总结通过本次安全技术交底，希望大家能够充分了解三级电箱的安全操作和维护要求，提高安全意识，确保施工现场用电安全。
四、提问环节请各位参与人员提出关于三级电箱安装、操作和维护方面的问题，我们将进行解答。
五、交底记录交底时间：____年__月__日交底地点：____交底人：____记录人：____。
低压配电箱安全技术交底模板
一、交底目的为确保低压配电箱的安全稳定运行，预防电气事故的发生，提高操作人员的安全意识和操作技能，特进行低压配电箱安全技术交底。
二、交底内容1. 低压配电箱概述低压配电箱是电力系统中最低一级控制和保护设施，主要用于分配、控制、保护电能。
它将电能从高压配电系统分配到各个用电设备，确保电力供应的稳定性和安全性。
2. 低压配电箱的安全要求（1）电气元件选用：所选用电器元件的工作电压、电流、频率、等级必须符合其工作要求，安装布线要整齐，连接要可靠。
（2）保护电器设置：配电箱内的每路分支线或保护需要选择性的地方，一般均应设保护电器。
当选用熔断器或自动开关作保护电器时，熔断器的熔体额定电流或自动开关过电流脱扣的速定电流，应尽量接近但不小于被保护线路的负荷计算电流。
（3）短路保护：选用熔断器保护配电线路时，熔断应装设在不接地（零）各相各极上。
熔断器作短路保护时，熔体或导体的截面选择应符合规定。
（4）自动开关保护：当选用自动开关保护配电线路时，其过流脱扣器应装设在不接地的各相各极上。
自动开关作短路保护时，整定电流应符合规定。
3. 低压配电箱的安装要求（1）安装位置：低压配电箱应安装在干燥、通风、无腐蚀性气体、无易燃易爆物质的场所。
（2）安装高度：低压配电箱的安装高度应符合《电气装置安装工程施工及验收规范》的要求。
（3）接地要求：低压配电箱应可靠接地，接地电阻应符合规定。
4. 低压配电箱的维护与检修（1）定期检查：定期检查低压配电箱的电气元件、线路、接地等情况，发现问题及时处理。
（2）更换元件：发现损坏的电气元件应及时更换，确保配电箱的正常运行。
（3）清洁保养：定期清洁配电箱，保持内部清洁，防止灰尘、油污等影响设备正常运行。
三、交底要求1. 操作人员应熟悉本交底内容，确保掌握低压配电箱的安全操作技能。
2. 操作人员应严格遵守安全操作规程，确保人身和设备安全。
3. 操作人员应定期参加安全培训，提高安全意识和操作技能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电箱、开关箱设置安全技术交底
一、配电箱、开关箱设置安全技术要求：
1、配电箱、开关箱箱体的箱体材料应选用铁板，亦可选用绝缘板。
不应选用木板材料。
2、固定配电箱、开关箱的安装高度为1.3-1.5米（下底面），移动式配电箱、开关箱的安装高度为0.6-1.5米（下底面）。
安装时必须端正、牢固、不得倒置、歪斜、松动、摇晃。
3、配电箱、开关箱的进出导线应进出口处加强绝缘，所有进出导线应一律从箱底下底面进出，不得从箱底后面、侧面和上面进出。
4、配电箱、开关箱内的导线与开关电器之间具有可靠的电气连接，所有接头必须牢固而不松动，也不得有外露导线部分。
5、配电箱、开关箱的铁质箱体应作可靠的保护接零，即与专用的保护零线做可靠的电气连接，保护零线必须用绝缘绿黄双色铜线。
二、配电箱、开关箱使用和维护安全技术要求：
1、所有配电箱、开关箱必须专箱专用，不得随意另行挂接其他用电设备。
2、配电箱和开关箱在送、停电时应进行监护，操作顺序送电时应是：总配电箱一一分配电箱一一开关箱；停电时应是：开关箱一一分配电箱一一总配电箱。
3、配电箱、开关箱、电气线路、用电设备和保护设施进行
检查处置应由专业电工人员完成，并穿戴安全防护用品。
4、配电箱和开关箱应经常进行检查和维修；并还应定期检查、
维修一般宜半个月一次，检查和维护必须有记录。
5、配电箱和开关箱内应经常保持清洁、干燥无杂物，尤其不得放置易燃易爆和金属导电器材。
6、配电箱和开关箱更换熔断器或熔断丝，必须采用原规格的合格熔体型中熔丝，禁止用任何非标准的、不合格的熔体和熔丝。
