2020年人教版九年级物理全一册第十六章《电压电阻》测试卷
1 / 12 第十六章《电压电阻》测试卷
一、单选题(共15小题)
1.如图所示电路中，若使电阻R1与R2并联，图中的电表分别是（ ）
A． ①是电压表，①是电压表，①是电流表
B． ①是电压表，①是电流表，①是电压表 C． ①是电流表，①是电压表，①是电流表
D． ①是电流表，①是电流表，①是电压表
2.如图所示电路中，要使电阻R1和R2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（ ）
A． 电流表电流表
B． 电流表电压表 C． 电压表电流表
D． 电压表电压表
3.用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导线规格如表：
你认为下面对导体选择最合理的一组是（ ）
A． ①①①①
B． ①①①① C． ①①①①
D． ①①①①
4.如图（a）所示的电路，闭合电键S后，电压表V和V1表头上的指针指在如图（b）所示的位置上，则V2表的示数（ ） 2 / 12
A． 一定为0.4伏
B． 一定为2伏 C． 可能为9.2伏
D． 可能为6.8伏
5.如图所示，当开关S闭合后，灯L1、L2、L3均发光，下列说法中正确的是（ ）
A． 灯L1、L2、L3是串联在电路中的
B． 甲、丙表是电流表，乙表是电压表 C． 甲、乙、丙是三只电流表
D． 乙表测的是灯L2、L3两端的电压之和
6.学生实验用的电压表，当使用“-”和“15”两个接线柱时，电压表的量程和最小刻度值分别是（ ）
A． 15V，0.5V
B． 15V，1V C． 3V，0.1V
D． 3V，0.05V
7.在如图所示的电路连接中，下列说法正确的是（ ）
A． 灯泡L1和L2并联，电流表测的是L1支路的电流
B． 灯泡L1和L2并联，电压表测量的是电源电压
C． 灯泡L1和L2串联，电压表测的是L2的电压
D． 灯泡L1和L2串联，电压表测的是L1的电压
8.比较两根长度相同、粗细不同的铜导线电阻的大小，下列说法中正确的是（ ）
A． 粗的大
B． 细的大 C． 一样大
D． 无法确定
9.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（ ） 3 / 12
A． 甲、乙、丙都是电流表
B． 甲、乙、丙都是电压表 C． 甲、乙是电压表，丙是电流表
D． 甲、丙是电流表，乙是电压表
10.如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（ ）
A．
B． C．
D．
11.如图所示是探究影响导体电阻大小因素的实验装置（导线的数量及连接可改变），演示板上的金属丝长短粗细都相同，A、B和C都是镍铬丝，D是铜丝、E是铁丝，下列说法正确的是（ ）
A． 实验中，电流表示数越大说明电阻越大
B． 该装置无法研究电阻与导体长度的关系
C． 该装置无法研究电阻与导体横截面积的关系
D． 在图示情况下，用导线连接B、C接线柱，电流表示数将变小
12.如图所示，两灯泡均能正常工作，下列说法正确的是（ ） 4 / 12
A． 1、2是电流表，3是电压表
B． 1是电压表，2、3是电流表 C． 1、2、3是电流表
D． 1是电流表，2、3是电压表
13.图中各电路元件的连接均正确，甲、乙为两个电表，则（ ）
A． 甲为电流表，乙为电压表
B． 甲为电压表，乙为电流表 C． 甲、乙都为电流表
D． 甲、乙都为电压表
14.如图所示的电路，闭合开关S，两灯均正常发光，下列说法中正确的是（ ）
A． 通过a点的电流等于通过c点的电流
B． 通过a点的电流大于通过c点的电流 C． 电压表测的是c点的电压
D． 电压表测的是电源电压
15.在下图中，关于a、b的说法正确的是（ ）
A． a为电流表，b为电压表
B． a为电压表，b为电流表 C． a、b都为电流表
D． a、b均为电压表
二、填空题(共3小题)
16.电视信号在天线上感应的电压约为0.1mV，合 ______ V．经验证明只有 ______ 的电压对人体来说是安全的．家庭电路的电压为 ______ V． 5 / 12 17.导体对电流的_________作用叫电阻，用符号________表示，电阻的单位是_________用符号_________表示．
18.小红家上月5日自来水表的读数为344m3，本月5日自来水表各指针的位置如图所示，所以一个月来她家用去____________m3水(读数到m3即可)，目前我国云南等地旱情严重，请你提出一个可行的节水倡议：____________．
三、实验题(共3小题)
19.导电性与什么因素有关
[猜想与假设]地质温水的导电性与水的温度有关．
[设计实验]用电源、开关、电流表、电极、导线、烧杯、地质温水等组成的实验电路如图所示，要完成实验，还需要器材有加热器和 ______ ．
[进行实验]
（1）按图组装实验装置．
（2）测出水的温度并记录．
（3）闭合开关， ______ 并记录，
（4）其他条件不变，改变水的 ______ ，重复（2）、（3）步骤， 6 / 12 [收集并整理实验教据]实验记录如表所示，请你在图中作出电流随温度变化的图像．
[分析与论证]实验结论： ______ ．
20.在探究“导体的电阻跟哪些因素有关”的问题时，李老师引导同学们作了如下猜想：
猜想1：导体的电阻可能跟导体的横截面积有关；
猜想2：导体的电阻可能跟导体的长度有关；
猜想3：导体的电阻可能跟导体的材料有关；
如图是他们进行实验探究时的器材，实验板上固定了四根金属导线，a、b、c三根的长均为1m，d的长度为0.5m；a、b的横截面积相同，长均为1m，d的长度为0.5m；a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同．
（1）在探究电阻跟横截面积的关系时，可依次把M、N跟 ______ 的两端连接，闭合开关，记下电流表示数，分析比较这两根金属丝电阻的大小；
（2）依次把M、N跟a、b的两端连接，闭合开关，记下电流表示数，分析比较a、b两根金属丝的电阻大小，可探究电阻跟 ______ 的关系，结论是： ______ ．
21.陈慧同学在学了电阻的大小与哪些因素有关后，她决定自己再进行探究，回家后她找来了铅笔芯、废旧灯丝、电池、导线、小灯泡、开关、蜡烛、打火机、鳄鱼夹等，并从学校实验室借出了电流表．
（1）她选取了上述的部分器材先连成了图1所示的电路．其中导线缠绕在铅笔芯的A端固定，缠绕在B端的导线可以通过鳄鱼夹左右滑动．该电路研究的是导体的电阻与 ______ 的关系．刘星同7 / 12 学认为该电路存在着缺陷，你认为该电路的缺陷是 ______ ．电路更改正确后，她发现将鳄鱼夹向左移动电流表示数变大，向右移动电流表示数变小，这说明长度越长，导体的电阻 ______ ．
（2）接着陈慧同学又选取了部分元件连成了如图2所示的电路，她发现给废灯丝加热过程中，小灯泡逐渐变暗．这说明灯丝的电阻随温度的升高而 ______ （选填“变大”、“变小”或“不变”）．
四、计算题(共3小题)
22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
8 / 12 答案解析
1.【答案】C
【解析】在图中，要想电路中R1和R2并联，则①内必须填相当于开路的电压表，而①和①分别与R1和R2串联，必须填入相当于导线的电流表．
2.【答案】A
【解析】由于两电阻并联，位于干路上的乙电表一定是电流表，否则电路为电压表测电源的电路，即不为并联电路；
甲电表与电阻R2串联，必为电流表，否则电路为R1的简单电路，与题意不符，
所以，甲乙两电表均为电流表．
3.【答案】C
【解析】如果探究电阻与导体材料的关系时，导体的长度和横截面积不变，导体的材料不同，所以可以选择的导体有：①①或①①或①①或①①；
如果探究电阻与导体长度的关系时，导体的材料和横截面积不变，导体的长度不同，所以可以选择的导体有：①①或①①或①①或①①；
如果探究电阻与导体横截面积的关系时，导体的材料和长度不变，导体的横截面积不同，所以可以选择的导体有：①①或①①或①①或①①；
从分析的结果可以看出，只有C选项中的导体可以探究影响电阻大小的因素，因此选择C．
4.【答案】C
【解析】根据串联电路的电压特点：在串联电路中，总电压等于各用电器两端电压之和．
由图知，
①电压表V选择0～15V量程时，读数为11V，如果V1选择0～15V量程，读数为9V，则V2的示数为11V-9V=2V；如果V1选择0～3V量程，读数为1.8V，则V2的示数为11V-1.8V=9.2V；
①如果电压表V选择0～3V量程时，读数为2.2V，V1一定选择0～3V量程，读数为1.8V，则V2的示数为2.2V-1.8V=0.4V．
所以电压表V2的示数为9.2V或0.4V．
5.【答案】C
【解析】因为甲表与电源串联，因此甲为电流表，如果三个灯泡串联，闭合开关后，电流从甲表和灯泡L1直接回到电源负极，因此电路不可能为串联电路，那么三个灯泡一定为并联连接，因此只有当甲、乙和丙都为电流表时，三个灯泡并联．
6.【答案】A
【解析】学生实验用的电压表，当使用“-”和“15”两个接线柱时，电压表能测量的最大电压为15V．每一个大格代表5V，每一个小格代表0.5V，所以分度值是0.5V．
人教版九年级物理全一册 电流与电压和电阻的关系(含答案)
试卷第1页,共8页 人教版九年级全一册 17.1 电流与电压和电阻的关系
一、单选题
1．小明利用如图所示的电路探究“导体中电流跟电阻的关系”。电源电压保持不变,更换阻值不同的电阻R2,通过调节滑动变阻器接入电路的电阻R1,正确完成实验,记录各次实验中电压表示数U和电流表示数I。描点画出下列四幅图,其中最接近实际的是（）
A． B． C． D．
2．由欧姆定律的公式UIR,下列说法中正确的是（ ）
A．导体的电阻由它两端的电压和通过它的电流共同决定
B．导体的电阻一定时,通过导体的电流与导体两端的电压成正比
C．导体两端的电压一定时,导体的电阻跟通过它的电流成反比
D．通过导体的电流,与导体两端的电压和导体的电阻均无关
3．研究得出“导体中电流与电压的关系”的科学家是 （ ）
A．牛顿 B．帕斯卡 C．欧姆 D．伽利略
4．下表中实验操作不能达到实验目的的是（ ）
序实验目的 实验操作 试卷第2页,共8页 号
① 探究声音的产生 将发声的音又触及面颊
① 探究物体间力的作用是否是相互的 小车A上固定磁体,小车B上固定铁块,将它们靠近一定距离后,固定A,释放B
① 探究通过导体的电流与它两端电压的关系 保持导体的电阻不变,多次改变其两端电压,测量通过它的电流
① 探究平面镜成像的虚实 将白纸放在玻璃板后像的位置,直接观察白纸
A．① B．① C．① D．①
5．利用如图甲所示的电路探究电流和电阻的关系,电源电压保持3V不变,分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路,按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图象,则下列判断正确的是（ ）
A．实验中电压表的示数保持1V不变 B．当R的电阻为10Ω时,通过R的电流为0.2A
C．滑动变阻器连入电路的阻值范围为0~25Ω D．将R从5Ω换成10Ω后,应将滑片向右移
6．研究电流与电压关系时,用如图所示的电路,要求“保持电阻不变”,在进行“保持电阻不变”这一步骤时,实验要求是（ ）

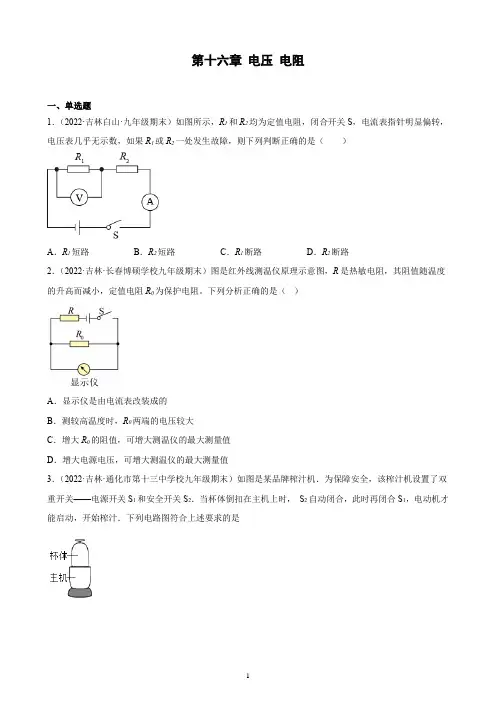

第十六章 电压 电阻 期末试题选编 2021-2022学年吉林省各地人教版物理九年级全一册
1 第十六章 电压 电阻
一、单选题
1．（2022·吉林白山·九年级期末）如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（ ）
A．R1短路 B．R2短路 C．R1断路 D．R2断路
2．（2022·吉林·长春博硕学校九年级期末）图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。下列分析正确的是（ ）
A．显示仪是由电流表改装成的
B．测较高温度时，R0两端的电压较大
C．增大R0的阻值，可增大测温仪的最大测量值
D．增大电源电压，可增大测温仪的最大测量值
3．（2022·吉林·通化市第十三中学校九年级期末）如图是某品牌榨汁机．为保障安全，该榨汁机设置了双重开关——电源开关S1和安全开关S2．当杯体倒扣在主机上时， S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁．下列电路图符合上述要求的是 2 A． B． C． D．
4．（2022·吉林·通化市第十三中学校九年级期末）将如图中的滑动变阻器连入电路中，要求开关S闭合后，滑片P向左移动时，电流表的示数变大，则应（ ）
A．N接C，M接D B．N接C，M接F
C．N接D，M接F D．N接E，M接D
5．（2022·吉林延边·九年级期末）小明将灯泡1L接到电源两端，发现它正常发光，当他将另一个完全相同的灯泡2L接入这个电路中时，两个灯泡都能正常发光，那么这两个灯泡（ ）
A．一定串联 B．一定并联
C．可能串联，也可能并联 D．无法确定
6．（2022·吉林·通化市第十三中学校九年级期末）如图所示的电路中，电源电压为6V，当开关S、S1闭合，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路 B．灯L1处断路 C．灯L2处短路 D．灯L2处断路
7．（2022·吉林·大安市乐胜乡中学校九年级期末）如图所示，电源电压不变，在a，b间接一个“3V 1W”的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光。若在a，b间换接一个“3V 1.5W”的小灯泡，欲使其正常发光，滑片P应（ ） 3
第十六章《电压 电阻》单元检测卷(提高班)2021-2022学年人教版物理九年级全一册( 含答案)
第1页（共9页）
第十六章 《电压 电阻》单元检测卷（提高班）
一．选择题（共15小题）
1．如图所示，能正确地测出小灯泡L1两端电压的电路是（ ）
A．B． C．D．
2．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（ ）
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
3．若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（ ）
A．电流表指针明显偏转 B．小灯泡发光
C．电压表指针明显偏转 D．电池被烧坏
4．如图所示，与实物一致的电路图是（ ）
A．B． C．D．
5．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（ ）
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V 第2页（共9页）
6．如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（ ）
A．9V B．10V C．11V D．12V
7．如图的电路，闭合开关，电路正常工作，图中电流表A1、A2、A3、A4对应的示数为I1、I2、I3、I4，电压表V1、V2、V3、V4对应的示数为U1、U2、U3、U4．下列说法正确的是（ ）
A．I1＜I2，I3＝I4，U1＝U2，U3＞U4 B．I1＝I2，I3＝I4，U1＝U2，U3＝U4
C．I1＝I2，I3＜I4，U1＜U2，U3＝U4 D．I1＜I2，I3＜I4，U1＝U2，U3＝U4
8．如图所示，电源电压恒定。当开关S1断开，S2闭合时，电压表的示数如甲图所示；当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯L1、L2两端的电压分别为（ ）
2022-2023学年人教版九年级物理全一册第16章《电压 电阻》单元测试卷含答案
第16章《电压 电阻》单元测试
时间：60分钟 满分：70分
一、填空题（每空1分，共14分）
1.将一根镍铬合金丝均匀拉长接入电路，其电阻将 ；若将这根镍铬合金丝对折后接入电路，其电阻将 ．(填“增大”、“减小”或“不变”)．
2.如图所示，用两节新干电池作电源，电路无连接故障，闭合开关后，电压表的示数为 （选填“1.5”“3”或“0”）V，小电灯 （选填“能”或“不能”）正常发光。
3.如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，灯L1和L2是 联在电路中的，甲为 表，乙为 表。
4.在下列实验中，a．探究电流与电压的关系；b．探究电流与电阻的关系；c．伏安法测电阻；d．测量小灯泡的电功率。滑动变阻器作用与其他实验不同是 （填写序号），其作用是 。
5.如图所示，将导体接到电路A、B之间时，导体与灯泡是 联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较 来判断不同导体电阻的大小．若两个导体的电阻差异不大，则可以用 表替换灯泡，作进一步的判断．
6.上海市家用照明电器的电压为 伏，电灯与控制它的开关是 ，测量电灯两端电压的电压表应将它 在电灯两端。（后两空选填“串联”或“并联”）
二、选择题（每题2分，共16分）
7.在如图所示的电路中，S闭合后下列各种情况不正确的是（ ）
A．如果甲、乙、丙是电压表，当S1闭合后U丙＝U甲+U乙
B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路
C．电路中甲表和乙表可以同时是电流表
D．如果电路是并联电路，则乙表的示数大于丙表的示数 8.如下图所示，电位器有a、b、c三个接线柱：b接线柱与滑片连接，滑片可绕转轴O旋转；a、c接线柱分别接在弧形电阻丝的一端。老电工把此电位器与“220V 40W”的白炽灯串联后，接在220V的电路中，能调节白炽灯的亮度，以下说法合理的是（ ）
人教版九年级物理 全一册 第16章 小专题4 电路故障分析 专题练习 有答案
小专题4 电路故障分析
一 选择题
1.如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡发光，电压表指针偏转明显。则故障原因可能是 ( )
A．L1短路 B．L1断路
C．L2短路 D．L2断路
2.如图所示，开关S闭合后，两电表均有示数，小灯泡均正常发光。过了一会两灯突然熄灭，电流表示数变为0，电压表示数约为电源电压。则下列故障判断可能正确的是 ( )
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
3.如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0。若电路中只有一处故障，则可能的故障是( )
A．灯泡L断路 B．电阻R断路
C．灯泡L短路 D．电阻R短路
4.如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍然正常发光，两只电表均无示数，则故障可能是 ( )
A．电压表短路 B．电流表断路
C．L1断路 D．L1短路
5.如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是 ( )
A．甲灯短路 B．乙灯短路
C．甲灯断路 D．乙灯断路
6.如图所示电路，闭合开关S后，两灯均不发光。为检测电路故障，泽华做了以下操作：将一根导线两端接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零。则电路故障可能是 ( )
A．灯L1断路 B．灯L2短路

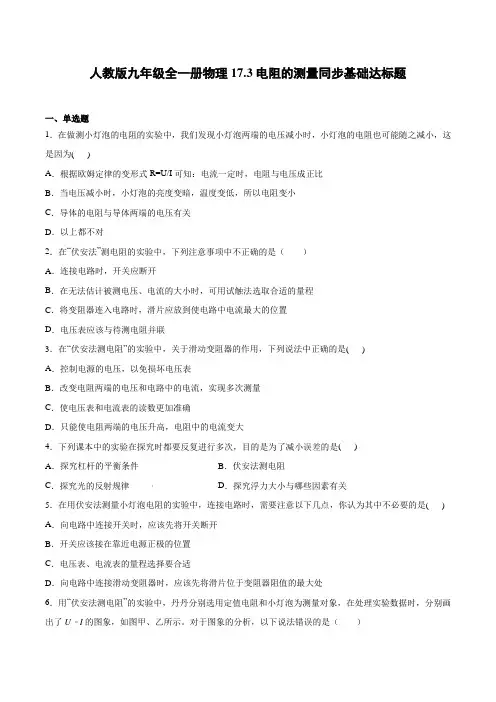

人教版九年级全一册物理《电阻的测量》同步基础达标题(带答案)
人教版九年级全一册物理17.3电阻的测量同步基础达标题
一、单选题
1．在做测小灯泡的电阻的实验中，我们发现小灯泡两端的电压减小时，小灯泡的电阻也可能随之减小，这是因为( )
A．根据欧姆定律的变形式R=U/I可知：电流一定时，电阻与电压成正比
B．当电压减小时，小灯泡的亮度变暗，温度变低，所以电阻变小
C．导体的电阻与导体两端的电压有关
D．以上都不对
2．在“伏安法”测电阻的实验中，下列注意事项中不正确的是（ ）
A．连接电路时，开关应断开
B．在无法估计被测电压、电流的大小时，可用试触法选取合适的量程
C．将变阻器连入电路时，滑片应放到使电路中电流最大的位置
D．电压表应该与待测电阻并联
3．在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是( )
A．控制电源的电压，以免损坏电压表
B．改变电阻两端的电压和电路中的电流，实现多次测量
C．使电压表和电流表的读数更加准确
D．只能使电阻两端的电压升高，电阻中的电流变大
4．下列课本中的实验在探究时都要反复进行多次，目的是为了减小误差的是( )
A．探究杠杆的平衡条件 B．伏安法测电阻
C．探究光的反射规律 D．探究浮力大小与哪些因素有关
5．在用伏安法测量小灯泡电阻的实验中，连接电路时，需要注意以下几点，你认为其中不必要的是( )
A．向电路中连接开关时，应该先将开关断开
B．开关应该接在靠近电源正极的位置
C．电压表、电流表的量程选择要合适
D．向电路中连接滑动变阻器时，应该先将滑片位于变阻器阻值的最大处
6．用“伏安法测电阻”的实验中，丹丹分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U﹣I的图象，如图甲、乙所示。对于图象的分析，以下说法错误的是（ ）
A．图甲是定值电阻的U﹣I图象，图乙是小灯泡的U﹣I图象
B．由图象可知，通过定值电阻的电流和定值电阻两端的电压成正比
2020年人教版九年级物理全一册16.4变阻器(含答案)
word版 初中物理
1 / 7 2020年人教版九年级物理全一册16.4变阻器
1. 如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（ ）
A. B.
C. D.
2. 转动可调光台灯的旋扭（相当于变阻器），能连续调节灯的亮度。调变阻器是改变了（ ）
A. 插头处的电源电压
B. 灯泡灯丝的长度
C. 流过灯泡的电流
D. 灯泡两端的电压
3. 如图是学生设计的模拟调光台灯电路，闭合开关灯泡发光后，无论怎样移动回形针，发
现灯泡亮度几乎不变，产生这一现象的原因可能是（ ）
A. 电路处于断路状态
B. 灯泡被短路
C. 金属丝的阻值太小
D. 灯泡灯丝的阻值太小
4. 如图所示，使用滑动变阻器，下列四种连接方法中不能调节小灯泡发光的强弱的是（ ）
A. B.
C. D. word版
初中物理
2 / 7 5. 在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（ ）
A. 只把B和C接入电路，无法改变通过电位器的电流
B. 只把A和B接入电路，无法改变通过电位器的电流
人教版物理-九年级全一册-第十六章-第四节-变阻器-同步练习(包含答案)
人教版物理-九年级全一册-第十六章-第四节-变阻器-同步练习（包含答案）
1 / 14 人教版物理-九年级全一册-第十六章-第四节-变阻器-同步练习
一、单选题
1.如图所示是滑动变阻器的结构示意图．当滑动变阻器中的滑片P向右滑动时，滑动变阻器接入电路中的电阻值变大的是（ ）
A. B.
C. D.
2.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（ ）
A. B.
C. D.
3.将图甲中滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是（ ）
A. A和B B. B和D C. A和D D. B和C
4.一个滑动变阻器铭牌上标有“50Ω，2A”的字样，它的含义是（ ）
A. 电阻变化范围是0～50Ω，允许通过的最大电流是2A
B. 电阻最小值是50Ω，允许通过的最大电流是2A
C. 电阻最小值是50Ω，允许通过的最小电流是2A
D. 电阻最大值是50Ω，允许通过的最小电流是2A
5.如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左端滑动时灯逐渐变暗，则下列接法正确的是（ ） 人教版物理-九年级全一册-第十六章-第四节-变阻器-同步练习（包含答案）
第十六章电压 电阻单元测试 2021-2022学年人教版九年级全一册物理(word版含答案)
人教版九年级物理第十六章单元测试 含答案
一、填空题(本题共6小题,每空1分,共13分)
1.在农网改造工程中,我们家乡进行了供电线路的改造,改造的内容之就是把电线换成更粗的,使它的电阻变＿＿＿(选填“大”或小”);导体的电阻除了和导体的横截面积有关外,还与导体的＿＿＿(写一种情况)有关。
2.灯L1与灯L2串联,先用电压表测灯L1两端的电压如图所示,在测灯L2两端的电压时,只将电压表接A的一端改接C,这种接法＿＿＿(选填“正确”或“不 正确”),原因是＿＿＿
3.在如图甲所示的电路中,开关S断开和闭合时,两次电压表指针的偏转如图乙所示。则电源电压为的电压为＿＿＿V;当开关S断开时,R2两端电压为＿＿＿V
4.调节收音机音量的电位器如图所示,有A、B、C三个接线柱,它是通过改变接入电路中＿＿＿来改变电阻的大小;如果将两接线柱接入电路中,顺时针旋转音量旋钮时,发出声音的音量将变大。关于电位器上电阻丝的材料,应该选用＿＿＿(选填“铜丝”或“镍铬合金丝”)。
5.如图,电压表测量的是＿＿＿(选填“L1”“L2”或“R”)两端的电压;滑动变阻器的滑片向右移动时,灯泡L1的亮度＿＿＿ (选填“变亮”“变暗”或“不变”)。
6.如图,两个水果电池组成的“电池组”点亮了发光二极管,发光二极管的主要材料为＿＿＿(选填“导体”“半导体”或“绝缘体”)。图中发光二极管具有单向导电的性质,电流只能从正极流进,从负极流出,则A、B、C、D四个金属片中相当于电池正极的金属片有＿＿＿
二、选择题(本题共8小题,每小题2分,共16分。第7~12题每小题只有一个选项符合题目要求,第1314题每小题有两个选项符合题目要求,全部选对得2分,选对但不全的得1分,有选错的得0分)
7.关于导体的电阻,下列说法正确的是（ ）
A.铜导线电阻比铁导线电阻小 B.导体两端的电压为零时,导体的电阻为零
人教版初中物理九年级全一册2020年秋学期四川省第十六章第1节 电压课后提升练习(解析版)
1 / 16 2020年秋绵阳外国语学校
人教版初中九年级物理全一册
第十六章 电压 电阻
第1节 电压
1.(2020河南商丘梁园期中)下列关于电压的叙述正确的是 ( )
A.有电压就一定形成电流
B.无论在任何情况下,一节干电池的电压都是1.5 V
C.电压只能使自由电子发生定向移动
D.电压是使自由电荷发生定向移动形成电流的原因
2.(2019江苏淮安盱眙月考)下列关于电压的说法中,不正确的是 ( )
A.电压是使电路中形成电流的原因
B.对人体安全的电压不超过36 V
C.干电池、蓄电池都是提供电压的装置
D.电路两端有电压,电路中一定有电流
3.(2019山东临沂临沭期中)如图所示的电路,电压表测量的是 ( )
2 / 16
A.灯L1两端的电压 B.灯L2两端的电压
C.灯L1和L2的总电压 D.电源的电压
4.(2020江苏淮安淮阴月考)如图所示,小丽正准备将一电表接入电路中,她这是要测量电路中的 ( )
A.电阻 B.电流 C.电压 D.电荷
5.(2020独家原创试题)有一位同学认为电压表的使用这样说
①电压表使用时再将表的指针调零;
②电压表测量电流时,必须与被测电路串联;
③电压表测量电压时,必须与被测电路串联;
④被测电压值可以超出电压表所选量程的最大测量值;
⑤电压表不能用来直接测量电源电压; 3 / 16 ⑥将电压表接入电路时,注意电流必须从“+”接线柱流入。
你认为关于电压表的以上说法中,正确的是 ( )
A.①④⑤⑥ B.③④⑤⑥
C.③⑤⑥ D.⑥
6.(2020山东肥城期中)如图所示,能正确地测出电阻R1两端电压的电路是 ( )
7. (2020宁夏吴忠利通期中)关于电源、电压和电流的关系,以下说法正确的是 ( )
