第十六章《电压电阻》单元测试卷一、单选题(共15小题)1.下列说法正确的是（）A．电阻表示导体对电流阻碍作用的大小，导体中无电流通过时，导体就无电阻B．通过导体的电流越小，导体的电阻越大C．导体两端的电压越大，导体的电阻越大D．一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大2.实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将（）A．不变B．变大C．变小D．不能判定3.如图所示电路．开关闭合后两灯发光．以下说法正确的是（）A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍4.下面的几种叙述中，哪一种是并联电路的特征（）A．电路中每一处电流都相等B．电路中任何一处断开都会引起断路C．各条支路上的电压都相等D．电路上各部分电路电压之和等于总电压5.如图所示电路中，要使电阻R1和R2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（）A．电流表电流表B．电流表电压表C．电压表电流表D．电压表电压表6.下列说法中，正确的是（）A．每一节干电池的电压都与电池组总电压相同B．四节干电池都串联时，总电压跟任何一节电池电压一样大C．四节干电池并联时，总电压等于四节电池的和D．四节干电池可组成6V的电源7.如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（）A． V示数等于V1示数B． V1示数大于V2示数C． A示数大于A1示数D． A2示数大于A1示数8.比较两根长度相同、粗细不同的铜导线电阻的大小，下列说法中正确的是（）A．粗的大B．细的大C．一样大D．无法确定9.如图所示电路中，若使电阻R1与R2并联，图中的电表分别是（）A． ①是电压表，①是电压表，①是电流表B． ①是电压表，①是电流表，①是电压表C． ①是电流表，①是电压表，①是电流表D． ①是电流表，①是电流表，①是电压表10.下列说法中正确的是（）A．电流表、电压表都可以直接与电源相并联B．电流表可直接与电源相联，电压表不能C．电流表、电压表都不能直接与电源相并联D．电压表可直接与电源并联，电流表则不能11.如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果为（）A．电流表、电压表都会烧坏B．电流表、电压表都不会烧坏C．电压表烧坏，电流表不会烧坏D．电流表会烧坏，电压表不会烧坏12.如图（a）所示的电路，闭合电键S后，电压表V和V1表头上的指针指在如图（b）所示的位置上，则V2表的示数（）A．一定为0.4伏B．一定为2伏C．可能为9.2伏D．可能为6.8伏13.在如图所示的电路连接中，下列说法正确的是（）A．灯泡L1和L2并联，电流表测的是L1支路的电流B．灯泡L1和L2并联，电压表测量的是电源电压C．灯泡L1和L2串联，电压表测的是L2的电压D．灯泡L1和L2串联，电压表测的是L1的电压14.下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关15.如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（）A．B．C．D．二、填空题(共3小题)16.如图甲中，闭合开关后，给玻璃珠加热到红炽状态，小灯泡______ ，原因是玻璃变成了______ ；在图乙中，闭合开关后，在给钨丝缓慢加热的过程中，小灯泡______ ，原因是钨丝的温度越高，它的电阻 ______ ．17.如图所示，选取一个自动铅笔芯，使铅笔芯一端的a夹子固定，当来回移动另一端的b夹子时，灯泡的亮度发生了变化，这说明了铅笔芯是______ （填“导体”或“绝缘体”），还能说明导体的电阻大小与 ______ 有关．下列电器中 ______ （填“电水壶”、“可调光台灯”或“电动机”）应用了此原理．18.小宇在实验室用如图所示的电路做电学实验，请你帮助他完成以下的判断：（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将______ （填“变暗”“不变”或“变亮”）．（2）当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向 ______ 端移动．三、实验题(共3小题)19.水果含有果酸．如下图所示，在水果中插入两片不同金属制成的极板，就组成了一个水果电池．某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究．（1）在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的金属活动性的差异越大，水果电池的电压越______ （填“大”或“小”）；并且水果电池的电压还与______ 有关；（2）若该小组的同学选用一只梨并用铁——铜做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制______ 不变；若要用该水果电池使额定电压为3V的某用电器正常工作，需要将 ______ 个这样的水果电池串联起来．20.如图甲所示是小贺同学制作的土豆电池，将电池两极接在电压表的正负接线柱上时，表盘指针偏转情况如图乙所示，则金属片______ （选填“A”或“B”）为电池的负极，该电池提供的电压为______ V．要给用四节电池供电的手电筒提供电量，则需要 ______ 个这样的土豆电池串联．21.下面是某实验小组在探究导体电阻大小与哪些因素有关的实验中所用导体的相关物理量的记录：（1）要探究导体电阻大小与导体材料是否有关，应选用 ______ 和 ______ 两根导体．（2）要探究导体电阻大小与导体横截面积是否有关，应选用 ______ 和 ______ 两根导体．（3）选用导体AD，可探究导体电阻大小与______ 是否有关；影响导体电阻的因素较多，因此本实验要采用的探究方法是 ______ ．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.【答案】D【解析】ABC、导体电阻大小取决于导体的长度、材料、横截面积，而与导体两端的电压、通过的电流无关，故ABC都错；D、白炽灯泡的灯丝正常发光时，温度高、电阻大，不发光时，温度低、电阻小，故D正确．2.【答案】C【解析】导体的电阻跟导体的材料、长度、横截面积有关．导体的材料一定时，导体越长、横截面积越小，导体的电阻越大．导体的材料一定时，导体越短，横截面积越大，导体的电阻越小．将铜导线减去一半后，材料不变，导体长度变短，横截面积不变，因此电阻变小．3.【答案】A【解析】（1）由图可知，两灯泡并联，电流表A1测量支路L1的电流，电流表A测量干路上的电流，电表V测量电源电压，电压表V1测量灯泡L1两端电压，故A正确；（2）由于并联电路各支路电压等于电源电压，故电压表V的示数一定等于V1的示数；由于并联电路中干路上的电流等于各支路电流之和，所以电流表A的示数一定大于A1的示数，由于不知道两灯的规格，所以不能确定电流表A的示数一定等于A1的示数的2倍，故BCD错误．4.【答案】C【解析】A、并联电路的电流特点：在并联电路中，干路电流等于各支路电流之和，所以干路电流比各支路电流大即电路中并不是每一处的电流都相等．再者，各支路的电流也可能不相同，所以选项A不是并联电路的特征；B、并联电路各用电器的特点：由于并联电路的电流路径有多条，每一条支路都与电源构成一个完整的闭合回路，所以即使其中一条支路发生了断路，并不会影响其它支路用电器的工作情况，所以选项B不是并联电路的特征；C、并联电路电压规律：在并联电路中，各支路两端的电压都相等，所以选项C是并联电路的特征；D、并联电路电压规律：在并联电路中，各支路都与电源构成一个完整的闭合回路，所以各支路两端的电压都等于电源电压，所以选项D不是并联电路的特征，它是串联电路的特征：在串联电路中，电路两端的总电压等于各部分电路两端电压之和．5.【答案】A【解析】由于两电阻并联，位于干路上的乙电表一定是电流表，否则电路为电压表测电源的电路，即不为并联电路；甲电表与电阻R2串联，必为电流表，否则电路为R1的简单电路，与题意不符，所以，甲乙两电表均为电流表．6.【答案】D【解析】因为每节干电池的电压为 1.5V，串联电池组的电压等于各节干电池的电压之和；并联电池组的电压等于各节干电池的电压．A、若组成串联电池组，电池组总电压等于各节干电池的电压之和，故A错误；B、四节干电池都串联时，总电压等于各节干电池的电压之和，故B错误；C、四节干电池并联时，总电压等于每节干电池的电压，故C错误；D、四节干电池串联，则可组成1.5V×4=6V的电源，故D正确．7.【答案】A【解析】（1）由左图可知，L1、L2并联，电表V1测L1两端电压，电表V2测L2两端电压，电压表V测电源电压，并联电路中各支路电压相等，都等于电源电压．故V示数等于V1示数，等于V2示数，故A正确、B错误；（2）由右图可知，L1、L2串联，在串联电路中，电流处处相等，因此A示数等于A1示数，等于A2示数，故CD错误．8.【答案】B【解析】在同样环境下，电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，在长度和材料相同时，细的铜丝电阻大．9.【答案】C【解析】在图中，要想电路中R1和R2并联，则①内必须填相当于开路的电压表，而①和①分别与R1和R2串联，必须填入相当于导线的电流表．10.【答案】D【解析】根据电流表的使用方法可知：电流表不能直接接在电源两极；根据电压表的使用方法可知：电压表与被测用电器并联，且可以直接接在电源的两端．11.【答案】B【解析】电流表与电压表位置互换后，电压表串联在电路中，电流表与灯并联，因为电压表的电阻无限大，电路中电流很小，所以不会烧坏电流表和电压表．12.【答案】C【解析】根据串联电路的电压特点：在串联电路中，总电压等于各用电器两端电压之和．由图知，①电压表V选择0～15V量程时，读数为11V，如果V1选择0～15V量程，读数为9V，则V2的示数为11V-9V=2V；如果V1选择0～3V量程，读数为1.8V，则V2的示数为11V-1.8V=9.2V；①如果电压表V选择0～3V量程时，读数为2.2V，V1一定选择0～3V量程，读数为1.8V，则V2的示数为2.2V-1.8V=0.4V．所以电压表V2的示数为9.2V或0.4V．13.【答案】D【解析】电压表在识别电路时可以看成是开路，由图，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，所以灯L1和L2串联，电流表测电路中的电流，电压表测L1两端电压．故A、B、C错误，D正确．14.【答案】D【解析】（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱，故A 错误；（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误．15.【答案】D【解析】A、电压表与灯泡L2并联，故A选项错误；B、电压表与灯L1并联，但是正负接线柱接反了，故B选项错误；C、电压表并联在电源两端，并且正负接线柱接反了，故C选项错误；D、电压表符合电压表的正确使用方法，并且与L1并联，故D选项正确．16.【答案】亮了；导体；变暗；越大．【解析】在图甲中，把玻璃珠接入电路中，闭合开关，发现小灯泡不发光，说明玻璃珠不容易导电，是绝缘体．当玻璃珠加热到红炽状态时，发现小灯泡发光，说明此时玻璃珠容易导电，成了导体；在图乙中，电阻与导体的温度有关，对于大多数金属导体而言，电阻随温度的升高而增大．所以当用酒精灯对钨丝进行加热时，钨丝的温度越高，电阻越大，此时电路中的电流就会减小，灯泡的亮度就会变暗．17.【答案】导体；长度；可调光台灯．【解析】（1）因为铅笔芯接入电路中灯泡发光，说明铅笔芯能够导电，所以这个实验说明铅笔芯是导体；（2）当导线b的一端在铅笔芯上左右移动时，改变了铅笔芯接入电路的长度，从而改变了铅笔芯接入电路的电阻，改变了电流，改变了灯泡亮度，所以这个实验说明导体的电阻与导体长度有关，根据改变连入电路中电阻线的长度可以改变电阻，制成了滑动变阻器．“可调光台灯”就是应用了此原理来改变光的强度的．18.【答案】（1）变暗；（2）B．【解析】（1）当滑动变阻器的B、C接线柱接入电路中时，若滑片P向A移动，则滑动变阻器的电阻增大，串联电路中的总电阻增大，在电源电压不变的情况下，电阻越大，经过灯泡L的电流越小，因此灯L将变暗；（2）当A、D两个接线柱接入电路中时，若使灯变暗，则必须使经过灯泡的电流减小，那么滑动变阻器的电阻应增大，即滑片需向B端移动.19.【答案】（1）大；水果的种类；（2）极板间的距离、6．【解析】（1）从表格中知，对于同一种水果，金属活动性的差异越大，产生的电压越大；对于不同的水果，同样的两种金属产生的电压不同；（2）研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制极板间的距离不变，改变接触面积，观察接触面积的大小对电压的影响；从表格中可以看出，一只梨并用铁——铜做极=6．板，提供的电压为0.5V，要得到3V的电压，因此需要梨的个数为3V0.5V20.【答案】B；0.4；15．【解析】（1）由图知，电压表选择的是0～3V量程，分度值为0.1V，水果电池电压为0.3V；由图知，电压表指针向右偏转时，说明“+”接线柱连接的是电池的正极，“-”接线柱连接的是电池的负极，故金属片B为电池的负极．（2）此时该电压表的量程是0～3V，故分度值是0.1V，所以此时电池电压是0.4V；（3）串联电路中，各部分电压之和等于总电压，故需要这种电池的个数是15个.21.【答案】（1）A；B；（2）A；C；（3）长度；控制变量法．【解析】影响电阻大小的因素是：材料、长度、横截面积、温度．（1）要探究导体电阻大小与材料是否有关，应控制长度和横截面积相同，材料不同．故选AB．（2）要探究导体电阻大小与导体横截面积是否有关，应控制材料和长度相同，横截面积不同，故应选用AC；（3）如表中导体AD材料、横截面积相同，长度不同，所以选用导体AD，可探究导体电阻大小与长度是否有关；影响导体电阻大小的因素较多，因此本实验要采用的探究方法是控制变量法．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.24.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．。
2020年人教版九年级物理全一册第十六章《电压电阻》单元测试卷

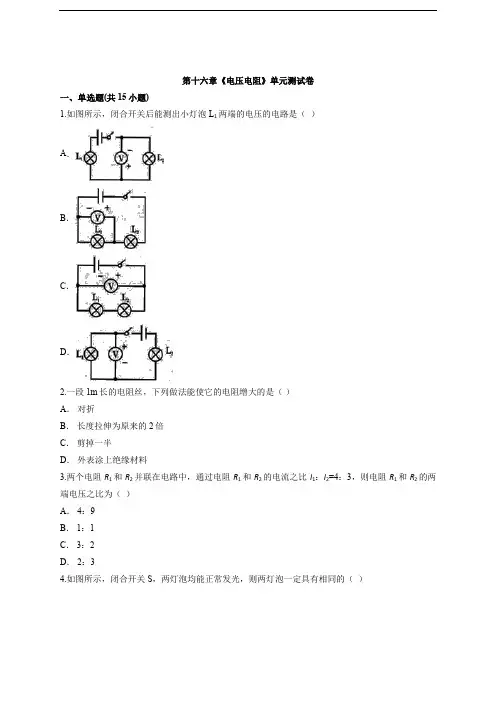

第十六章《电压电阻》单元测试卷一、单选题(共15小题)1.如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（）A．B．C．D．2.一段1m长的电阻丝，下列做法能使它的电阻增大的是（）A．对折B．长度拉伸为原来的2倍C．剪掉一半D．外表涂上绝缘材料3.两个电阻R1和R2并联在电路中，通过电阻R1和R2的电流之比I1：I2=4：3，则电阻R1和R2的两端电压之比为（）A． 4：9B． 1：1C． 3：2D． 2：34.如图所示，闭合开关S，两灯泡均能正常发光，则两灯泡一定具有相同的（）A．额定功率B．额定电流C．额定电压D．电阻5.小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、长度的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表6.如图所示，AB和CD是由同种材料制成的长度相同、横截面积不同的两段导体，比较这两段导体的电阻大小，有（）A． R AB＞R CDB． R AB=R CDC． R AB＜R CDD．无法判断7.为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的量程，在试触过程中，下列哪种做法是正确的（）A．先试触电压表的“3”“5”两接线柱B．先试触电压表的“-”“3”接线柱C．先试触电压表的“-”“15接线柱”D．先试触电压表的“+”接线柱8.如图所示的四个电路图中，电流表和电压表的接法都正确的是（）A．B．C．D．9.下列说法正确的是（）A．电阻表示导体对电流阻碍作用的大小，导体中无电流通过时，导体就无电阻B．通过导体的电流越小，导体的电阻越大C．导体两端的电压越大，导体的电阻越大D．一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大10.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（）A．电流表、电流表、电压表B．电压表、电流表、电压表C．电压表、电流表、电流表D．电流表、电压表、电流表11.关于导体的电阻，下列说法正确的是（）A．长导线的电阻一定比短导线的电阻大B．粗导线的电阻一定比细导线的电阻大C．铜导线的电阻一定比铁导线的电阻大D．导线电阻的大小是由它的材料、长度、横截面积和温度决定的12.如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表13.图中要用电压表测量灯L两端的电压，正确的接法是（）A．B．C．D．14.通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大15.有四段导线，甲、乙、丙都是铜线,丁是镍铬合金线,甲与乙等长而甲比乙粗,乙与丙等粗而乙比丙短,丙与丁等长且等粗.关于它们的电阻,下列判断中正确的是（）A．甲的电阻最大B．丁的电阻最大C．乙的电阻最大D．丙的电阻最大二、填空题(共3小题)16.一段铜丝对折扭成一股后，电阻变______ （大/小）；一根金属线均匀拉长后电阻变______ （大/小）．17.如图电压表读数是 ______ V18.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个________，观察小灯泡的_________可以粗略地知道风力的大小．三、实验题(共3小题)19.现需要研究的课题有：①导体的电阻跟它的横截面积的关系；①导体的电阻跟它的长度的关系；①导体的电阻跟它的材料的关系．给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（）A. 只有①B. 只有①C. ①和①D. ①、①和①20.小希用如图所示电路来探究串联电路的电压特点．（1）在拆接电路时，开关必须 ______ ．（2）实验中最好选择规格 ______ （填“相同”或“不同”）的小灯泡．（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC．经过多次实验，得到的数据记录在上表中．分析实验数据，你可得到串联电路的电压特点是______ （用公式表示）．（4）小希进行多次实验的主要目的是 ______ （填序号）①寻找普遍规律 ①减小实验误差（5）测出L1两端的电压后，小希断开开关，准备拆下电压表，改接在B、C之间．小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可．小明的办法是______ （选填“正确”或“错误”）的，原因是 ______ ．21.李芳同学在对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：A．按图1所示的电路图连接好电路；B．闭合开关S，用电压表测出L1两端的电压；C．在测L2两端的电压时，李小芳同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；D．测出AC间的电压．（1）对小芳同学以上实验操作评价是：①在拆接电路时，开关应该 ______ ；①小芳同学用上面的方法 ______ （能、不能）测出L2两端的电压？为什么？ ______（2）李芳同学改正后，要用电压表测灯L2两端的电压，连接电路如图2甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．（3）改正电路后，闭合开关，电压表示数如图2乙所示，电压表的示数为______ V，若电源电压为3V，则灯L1两端的电压是 ______ V．四、计算题(共3小题)22.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．23.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.【答案】D【解析】A、电压表与灯泡L2并联，故A选项错误；B、电压表与灯L1并联，但是正负接线柱接反了，故B选项错误；C、电压表并联在电源两端，并且正负接线柱接反了，故C选项错误；D、电压表符合电压表的正确使用方法，并且与L1并联，故D选项正确．2.【答案】B【解析】电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系．A、电阻丝对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；B、电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大．故B 正确；C、把电阻丝剪掉一半，电阻丝的长度变短，电阻减小，故C错误；D、在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误．3.【答案】B【解析】并联电路两端的电压相等，两个电阻R1和R2并联在电路中，电阻R1和R2的两端电压之比U1：U2=1：1.4.【答案】C【解析】根据电路图可知，两灯泡并联连接．因为并联电路两端电压相等，因此两灯泡的额定电压相等．5.【答案】C【解析】A、小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；B、利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B错误；C、利用此装置能探究导体电阻大小和横截面积的关系，长度可以选择其中一根导线，一次全部接入，另一次直接入其中一部分即可，正确；D、为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小．故D错误．6.【答案】A【解析】因为同种材料的导体长度越长、横截面积越小导体的电阻会越大，所以导体AB的电阻大于导体CD的电阻．7.【答案】C【解析】在不确定电压值大小的情况下，可以用试触法判断，应该先用大量程进行试触，所以电压表应该用“-”和“15”接线柱进行试触，故C选项正确．8.【答案】C【解析】在使用电表过程中，电流表要串联使用，电压表要与测量电路并联使用，必须使电流从正接线柱流入，从负接线柱流出．A、电流表的正负接线柱接反了，不符合题意；B、电流表与电阻并联，电压表与电阻串联且正负接线柱接反了，不符合题意；C、电流表与电阻串联，电压表与电阻并联，且电流都是从正接线柱流入，负接线柱流出，符合题意；D、电压表与电阻串联，不符合题意.9.【答案】D【解析】ABC、导体电阻大小取决于导体的长度、材料、横截面积，而与导体两端的电压、通过的电流无关，故ABC都错；D、白炽灯泡的灯丝正常发光时，温度高、电阻大，不发光时，温度低、电阻小，故D正确．10.【答案】B【解析】电流表在电路中相当于导线，电压表相当于开路，所以电流表不能和用电器并联，电压表不能和用电器串联．因此甲、丙只能为电压表，乙必须填入电流表，这样组成的是串联电路．11.【答案】D【解析】A、要得到电阻和导线长度的关系，就要采用控制变量法，控制材料、横截面积一定，所以A是错误的；B、要得到电阻和导体横截面积的关系，就要采用控制变量法，控制材料、长度一定，所以B是错误的；C、要得到电阻和材料的关系，就要采用控制变量法，控制横截面积、长度一定，所以C是错误的；D、导体电阻大小的因素与它的材料、长度、横截面积有关，同一导体的电阻还和它的温度有关，所以D是正确的．12.【答案】C【解析】如果两个灯泡串联，无论a、b是什么仪表，L2都会被短路，故电路不可能为串联；那么两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b 处不能形成通路，否则会形成电源短路，故b处为电压表．13.【答案】B【解析】连接电压表时，电流都要从正接线柱入，负接线柱出；电压表与被测用电器并联．A、电压表正负接线柱接反，故A错误；B、电压表与灯L并联，且正负接线柱连接正确，故B正确；C、电压表与灯L串联了，故C错误；D、电压表与灯L串联，且正负接线柱接反了，故D错误．14.【答案】A【解析】A、粗细均匀的镍铬合金丝，其电阻跟该合金丝的长度有关，故A正确；B、电阻大小与导体的长度、材料、横截面积和温度有关，因此合金丝的电阻跟合金丝的横截面积有关，故B错误；CD、电阻是导体本身的一种属性，其大小与电压和电流的大小无关，故CD错误．15.【答案】B【解析】导体电阻由导体材料、长度、横截面积决定，在材料一定时，导体越长，横截面积越小，其电阻的阻值越大；相同长度和横截面积的电阻线的阻值还与其材料有关．（1）甲、乙、丙都是铜线，材料相同，甲与乙等长而甲比乙粗，则甲的电阻小于与乙的电阻；乙与丙等粗而乙比丙短，则乙的电阻小于丙的电阻；因此R甲＜R乙＜R丙；（2）丙与丁等长且等粗，丙是铜线，丁是镍铬合金线，丙与丁材料不同，由于铜的导电性能比镍铬合金的导电能力强，所以丙的电阻小于丁，所以R甲＜R乙＜R丙＜R丁；16.【答案】小；大．【解析】将一段铜丝对折后，长度变小、横截面积变大，导体的电阻变小；将一根金属线均匀拉长后，长度变长、横截面积变小，电阻变大．17.【答案】7.5【解析】电压表将15V及负接线柱接入，即电压表选择0～15V的量程；刻度盘中有三个大格，则每一大格为5V，每一大格又分为10小格，则每一小格表示0.5V，故指针所指的示数为7.5V.18.【答案】滑动变阻器；亮暗．【解析】(1)无风时OC是竖直的，连入电路的电阻是AB段，有风时，OC杆偏转一定的角度，连入电路的电阻变为BP段，连入电路的电阻随风的大小而改变，风力测定仪相当于滑动变阻器．(2)风越强，OC杆偏转的角度越大，BP段越小，电阻变小，电源电压不变，电路中的电流变大，灯泡越亮，所以通过灯泡的亮度判断风力的大小．19.【答案】C【解析】给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），（1）如果取a、b两根镍铬合金线，它们的材料、长度均相同，只有横截面积不同，分别接入电路中，观察电流表示数，可判断电阻大小，据此可以研究导体的电阻跟它的横截面积的关系．故①可以完成；（2）如果取b、c两根镍铬合金线，它们的材料、横截面积均相同，只有长度不同，分别接入电路中，观察电流表示数，可判断电阻大小．据此可以研究导体的电阻跟它的长度的关系．故①可以完成；（3）已知三根合金线的材料相同，在研究导体的电阻跟它的材料的关系时，无法达到控制变量法的要求．故①不能完成．综上所述，可以完成的研究课题是①和①．20.【答案】（1）断开；（2）不同；（3）UAC=UAB+UBC；（4）①；（5）错误；电压表正负极会接反．【解析】（1）为保护电路安全，在拆接电路时，开关必须断开．（2）探究串联电路的电压特点，为了寻找规律，必须换用不同规格的小灯泡进行多次实验，这样得出的规律才有说服力．（3）AB两点间的电压为L1两端的电压，BC两点间的电压为L2两端的电压，AC两点间的电压为电路两端的总电压．由表中的数据可以看出：第一次实验：UAC=3V，UAB+UBC=0.8V+2.2V=3V；第二次实验：UAC=3V，UAB+UBC=1.0V+2.0V=3V；第三次实验：UAC=3V，UAB+UBC=1.2V+1.8V=3V；因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和，即UAC=UAB+UBC．（4）实验过程中，小希测量得到多组电压值的目的是：总结规律，避免结论的片面性．（5）在测L1两端的电压后，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压．21.【答案】（1）①断开；①不能；电压表正负接线柱接反了；（2）如图：（3）1.2；1.8．【解析】（1）①在拆接电路时，开关必须断开；①当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（2）因为是探究串联电路的电压关系，所以两灯泡要串联，同时电压表要与L2并联．故答案为：（3）从图中可知，电压表选用的是0～3V的量程，其分度值为0.1V，所以其读数为1.2V，因为两灯泡串联，所以L1两端的电压为：U1=U-U2=3V-1.2V=1.8V．22.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.23.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．24.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．。
2020年人教版九年级物理全一册第十六章《电压电阻》单元测试卷
第十六章《电压电阻》单元测试卷一、单选题(共15小题)1.电阻是导体对电流的阻碍作用，所以（）A．有电流通过导体就有电阻，没有电流通过导体就没有电阻B．通过导体的电流逐渐增大，则导体的电阻也逐渐增大C．导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的D．导体的电阻只与导体的长度和横截面积有关2.下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关3.两个电阻R1和R2并联在电路中，通过电阻R1和R2的电流之比I1：I2=4：3，则电阻R1和R2的两端电压之比为（）A． 4：9B． 1：1C． 3：2D． 2：34.如图所示电路．开关闭合后两灯发光．以下说法正确的是（）A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍5.有四段导线，甲、乙、丙都是铜线,丁是镍铬合金线,甲与乙等长而甲比乙粗,乙与丙等粗而乙比丙短,丙与丁等长且等粗.关于它们的电阻,下列判断中正确的是（）A．甲的电阻最大B．丁的电阻最大C．乙的电阻最大D．丙的电阻最大6.如图所示是变阻器连入电路的四种不同的接法，那么，在这四种接法中，哪一种具有这样的功能:当金属滑片P向右滑动时，电路中的灯光变暗（）A．B．C．D．7.如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右运动，下列说法正确的是（）A．电路中的电阻变大，灯泡变亮B．电路中的电阻变小，灯泡变亮C．电路中的电阻变大，灯泡变暗D．电路中的电阻变小，灯泡变暗8.已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全．则电路的工作电流和电源最大电压为（）A． 0.5A 12VB． 1.5A 12VC． 1.5A 8VD． 0.5A 8V9.如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表10.图中各电路元件的连接均正确，甲、乙为两个电表，则（）A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙都为电流表D．甲、乙都为电压表11.如图所示电路中，当开关S闭合时，电压表测的是谁的电压（）A． L1B． L2C． L1L2总电压D．电源和L112.如图所示，小灯泡能发光，下列说法正确的是（）A． a、b都是电流表B． a、b都是电压表C． a是电流表，b是电压表D． a是电压表，b是电流表13.如图所示电路，下例说法正确的是（）A．只闭合S1时，R1、R2并联B．同时闭合S1、S2时，R2、R3串联C．只闭合S1时，两电压表示数相等D．同时闭合S1、S2时，两电压表示数不相等14.在国际单位制中，电阻的单位是（）A．安培B．库仑C．伏特D．欧姆15.关于电阻，下列说法中正确的是（）A．绝缘体不容易导电，是因为它们没有电阻B．导体和绝缘体的电阻大小只跟材料有关C．将一根铜导线均匀拉长后，其电阻变大D．铜导线的电阻一定比铝导线的电阻小二、填空题(共3小题)16.我国家庭电路的电压是______ V，零线和大地之间的电压是______ ，动力电路的电压是______ V，对人体的安全电压是 ______ V．17.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线和指针偏转可知：锌片是盐水电池的 ______ 极，电池的电压为______ V．18.如图所示，根据漫画中的对话，可以判断电表______ （选填“1”或“2”）是电流表，这种直接将电流表接在电源上的现象称为 ______ ．三、实验题(共3小题)19.已知导体电阻与导体长度、横截面积和材料有关．在探究“导体电阻与导体长度的关系”实验中，实验器材有：两根横截面积相同的镍铬合金电阻丝A和B．A电阻丝的长度是100cm，B电阻丝的长度是25cm，一节干电池（1.5V），定值电阻、电流表、电压表、开关、刻度尺各一个，带有导电夹子的导线若干，实验电路图如图所示．（1）应选用 ______ 电阻丝做该实验更好（选填“A”或“B”）．（2）连接器材时，电压表应接小量程．这样做的依据是： ______ ．（3）该实验需要测若干组数据，改变导电夹子位置时，发现电流表示数有时大于0.6A，有时小于0.6A．关于测各个电流值时电流表量程的选择，下列说法正确的是 ______A．都用大量程B．都用小量程C．大小量程都可以D．大于0.6A时用大量程，小于0.6A时用小量程．20.现需要研究的课题有：①导体的电阻跟它的横截面积的关系；①导体的电阻跟它的长度的关系；①导体的电阻跟它的材料的关系．给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（）A. 只有①B. 只有①C. ①和①D. ①、①和①21.在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是 ______ ．（2）为粗略判断a、b两点间导体电阻的大小，可观察 ______ ．（3）另有甲、乙两位同学分别对小明的电路做了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为 ______ 同学的改进更好一些，理由是 ______ ．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．答案解析1.【答案】C【解析】导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的，电阻与材料、长度、横截面积有关．2.【答案】D【解析】（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱，故A 错误；（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误．3.【答案】B【解析】并联电路两端的电压相等，两个电阻R1和R2并联在电路中，电阻R1和R2的两端电压之比U1：U2=1：1.4.【答案】A【解析】（1）由图可知，两灯泡并联，电流表A1测量支路L1的电流，电流表A测量干路上的电流，电表V测量电源电压，电压表V1测量灯泡L1两端电压，故A正确；（2）由于并联电路各支路电压等于电源电压，故电压表V的示数一定等于V1的示数；由于并联电路中干路上的电流等于各支路电流之和，所以电流表A的示数一定大于A1的示数，由于不知道两灯的规格，所以不能确定电流表A的示数一定等于A1的示数的2倍，故BCD错误．5.【答案】B【解析】导体电阻由导体材料、长度、横截面积决定，在材料一定时，导体越长，横截面积越小，其电阻的阻值越大；相同长度和横截面积的电阻线的阻值还与其材料有关．（1）甲、乙、丙都是铜线，材料相同，甲与乙等长而甲比乙粗，则甲的电阻小于与乙的电阻；乙与丙等粗而乙比丙短，则乙的电阻小于丙的电阻；因此R甲＜R乙＜R丙；（2）丙与丁等长且等粗，丙是铜线，丁是镍铬合金线，丙与丁材料不同，由于铜的导电性能比镍铬合金的导电能力强，所以丙的电阻小于丁，所以R甲＜R乙＜R丙＜R丁；6.【答案】B【解析】A、滑动变阻器全部接入，故无论如何调节滑片，接入电阻均不变，故灯泡亮度没有变化，故A错误；B、由图可知，滑动变阻器接入了右侧部分，故当滑片向右移时接入电阻变小，故灯泡变亮，故B 正确；C、由图可知，滑动变阻器接入了左侧部分，故当滑片向右移时接入电阻变大，故灯泡变暗，故C错误；D、由图可知，滑动变阻器接入了左侧部分，故当滑片向右移时接入电阻变大，故灯泡变暗，故D 错误.7.【答案】C【解析】由图示电路图可知，灯泡与铅笔芯串联，当夹子B向右移动时，铅笔芯长度增大，接入电路的阻值变大，灯泡变暗．8.【答案】D【解析】甲乙两灯泡正常发光时的电压均为6V，由图像可知：甲正常工作时的电流为1A，乙正常工作时的电流为0.5A，因串联电路中各处的电流相等，所以，两灯泡串联时，电路的最大电流I=0.5A，故BC错误；由图像可知，0.5A所对应的电压分别U甲=2V，U乙=6V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=U甲+U乙=2V+6V=8V，故A错误，D正确．9.【答案】C【解析】如果两个灯泡串联，无论a、b是什么仪表，L2都会被短路，故电路不可能为串联；那么两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b 处不能形成通路，否则会形成电源短路，故b处为电压表．10.【答案】B【解析】乙表与电源串联，故是电流表，甲与右端的灯并联，故是电压表．故选B．11.【答案】B【解析】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．12.【答案】D【解析】电流表与被测用电器串联测量通过的电流，在电路中相当于导线；电压表与被测用电器并联测量用电器两端电压，在电路中相当于断路．读图可知，电表b与灯泡串联在一起，所以一定是电流表，而电表a则并联在灯泡与电流表的两端，所以一定是电压表．13.【答案】B【解析】（1）只闭合S1时，R1、R2、R3依次连接即为串联，电压表V1测R2两端的电压，电压表V2测R1与R2两端的电压之和，因串联电路中总电压等于各分电压之和，所以，电压表V2的示数大于V1的示数，故AC错误；（2）同时闭合S1、S2时，R2、R3依次连接即为串联，电压表V1、V2均测R2两端的电压，则两电压表示数相等，故B正确，D错误．14.【答案】D【解析】在国际单位制中，电阻的单位是欧姆，常用的还有千欧、兆欧．15.【答案】C【解析】A、绝缘体不容易导电，是因为它们的电阻很大，故A错误；B、决定导体电阻大小的因素有长度、材料和横截面积，故B错误；C、因为材料不变时，横截面积越小、长度越长的电阻越大，故C正确；D、因为电阻的大小除了与材料有关外，还和长度及横截面积有关，故D错误．16.【答案】220；0V；380；不高于36．【解析】我国家庭电路中标准电压是220V，零线和大地之间没有电压，所以零线和大地之间是0V 电压，动力电路中的电压为380V，不高于36V的电压是人体安全电压．17.【答案】负；0.6．【解析】根据图示可知，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；电压表的量程为0～3V，分度值为0.1V，示数为0.6V．18.【答案】2；短路．【解析】由于电流表的电阻很小，所以如果不小心将电流表直接接在电源的两极上，这时由于电流很大，会烧坏电表．而电压表内阻很大，可以直接接在电源的两极上，测量电源电压．由此判断，图中电表2是电流表，电表1是电压表．19.【答案】（1）A；（2）电源电压最大是1.5V，小量程指针的偏转幅度会大一些，便于观察；（3）D．【解析】（1）为了使实验效果更明显，我们选用长一点的A电阻丝，多做几次实验；（2）连接器材时，电压表应接小量程．这样做的依据是：电源电压最大是1.5V，小量程指针的偏转幅度会大一些，便于观察；（3）当电流大于0.6A时应选用大量程，否则会烧坏电流表，当电流小于0.6A时，应选用小量程，为的是便于观察；故选D．20.【答案】C【解析】给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），（1）如果取a、b两根镍铬合金线，它们的材料、长度均相同，只有横截面积不同，分别接入电路中，观察电流表示数，可判断电阻大小，据此可以研究导体的电阻跟它的横截面积的关系．故①可以完成；（2）如果取b、c两根镍铬合金线，它们的材料、横截面积均相同，只有长度不同，分别接入电路中，观察电流表示数，可判断电阻大小．据此可以研究导体的电阻跟它的长度的关系．故①可以完成；（3）已知三根合金线的材料相同，在研究导体的电阻跟它的材料的关系时，无法达到控制变量法的要求．故①不能完成．综上所述，可以完成的研究课题是①和①．21.【答案】（1）开关；（2）灯泡的亮度；（3）乙；能保护电路．【解析】（1）缺少电路的基本组成元件：开关；（2）因为通过灯泡的电流越大，灯泡越亮，因此a、b间的电阻越大，电路中的电流越小，灯泡越暗；反之，灯泡越亮；故根据灯泡的亮度反映a、b间电阻的大小；（3）将灯泡换为电流表，a、b间的电阻决定电路中的电流，因此，当a、b间电阻过小时，电流会过大，电路可能会被烧坏；在原电路中串联一个电流表，可以起到保护电路的作用．因此乙同学的方案更好，可以起到保护电路的作用．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．24.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.。
2020—2021学年人教版九年级物理第十六章《电压电阻》单元测试卷

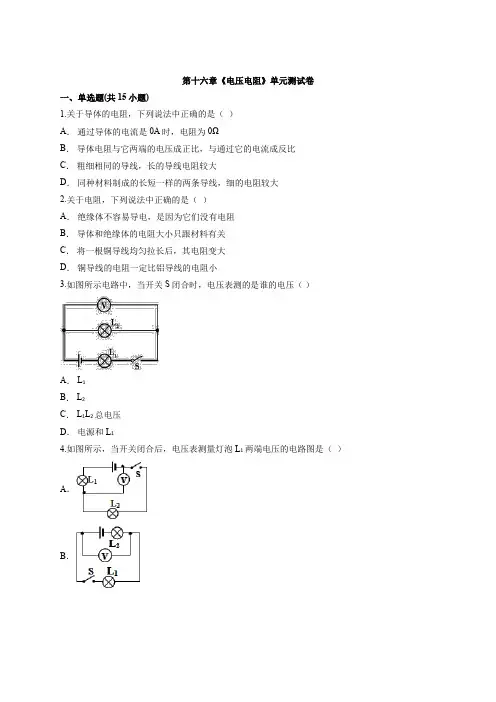

第十六章《电压电阻》单元测试卷一、单选题(共15小题)1.关于导体的电阻，下列说法中正确的是（）A．通过导体的电流是0A时，电阻为0ΩB．导体电阻与它两端的电压成正比，与通过它的电流成反比C．粗细相同的导线，长的导线电阻较大D．同种材料制成的长短一样的两条导线，细的电阻较大2.关于电阻，下列说法中正确的是（）A．绝缘体不容易导电，是因为它们没有电阻B．导体和绝缘体的电阻大小只跟材料有关C．将一根铜导线均匀拉长后，其电阻变大D．铜导线的电阻一定比铝导线的电阻小3.如图所示电路中，当开关S闭合时，电压表测的是谁的电压（）A． L1B． L2C． L1L2总电压D．电源和L14.如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（）A．B．C．D．5.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（）A．电流B．电压C．电阻D．电能6.一只电压表有0～3V和0～15V两个量程，小明在某次实验中使用的是0～3V量程，但他错从0～15V量程的刻度盘上读出电压值为6.5V，则实际测得的电压值应是（）A． 6.5VB． 2.5VC． 1.3VD． l.5V7.电阻是导体对电流的阻碍作用，所以（）A．有电流通过导体就有电阻，没有电流通过导体就没有电阻B．通过导体的电流逐渐增大，则导体的电阻也逐渐增大C．导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的D．导体的电阻只与导体的长度和横截面积有关8.如图所示电路，a、b、c中各有一个是电流表、电压表和灯泡，小灯泡正常发光，下列判断正确的是（）A． a一定是电压表B． b可能是电流表C． c一定是灯泡D． a可能是电流表9.图中要用电压表测量灯L两端的电压，正确的接法是（）A．B．C．D．10.如图所示为滑动变阻器的四种接线方法．当滑片P向左移动时，电路中的电阻变大的接法是（）A．B．C．D．11.下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关12.下面有关导体电阻的说法中正确的是（）A．导体没有电阻，绝缘体有电阻B．铜的电阻比铁的电阻小C．粗细、长短都相同的铜丝和铁丝比较，铁丝的电阻较大D．要改变导体的电阻，可以改变通过的电流13.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是（）A．把电流表看成是断路的B．把电流表看成是一个大电阻C．把电压表看成是断路的D．把电压表看成是一根导线14.在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列连接正确的是（）A．M接C，N接DB．M接A，N接BC．M接C，N接BD．M接A，N接D15.如图所示的各电路图中，电流表和电压表的使用均正确的是（）A．B．C．D．二、填空题(共3小题)16.如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是______ 、乙表是______ ．（选填“电流表”或“电压表”）17.电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为______ V；若接“0～15V”量程，表盘上每一小格代表 ______ V．18.小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙，则L1两端的电压为 ______ V，电源电压为 ______ V．三、实验题(共3小题)19.下面是某实验小组在探究导体电阻大小与哪些因素有关的实验中所用导体的相关物理量的记录：（1）要探究导体电阻大小与导体材料是否有关，应选用 ______ 和 ______ 两根导体．（2）要探究导体电阻大小与导体横截面积是否有关，应选用 ______ 和 ______ 两根导体．（3）选用导体AD，可探究导体电阻大小与______ 是否有关；影响导体电阻的因素较多，因此本实验要采用的探究方法是 ______ ．20.在“探究串联电路电压特点”的实验中：（1）请在图2虚线框中画出与图1对应的电路图，并在电路图中标上L l、L2；（2）连接电路时，开关必须处于 ______ 状态；（3）实验中用2节干电池串联作为电源，某次测量时，电压表的示数如图3所示，则此时灯L1两端的电压为 ______ ；（4）某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是 ______ ．21.小青和小华用如图所示的器材探究串联电路的电压关系，用三节干电池串联作电源，两只小灯泡的规格不同．（1）小青用电压表测L1两端的电压时，直接选用0~3V的量程，小华说这样不行，规范的操作方法应该是先选用 ______ ，如果示数小于3V，再改用0~V的量程测量．（2）他们在测量L2两端的电压时，两灯突然熄灭，电压表示数为0，小刚用电压表测L1两端的电压，示数为电源电压，由此判断L1处的故障是 ______ （选填“短路”或“断路”）．（3）L2是短路还是正常，小华用小灯炮与L1并联，如果L2发光，则L2正常；若L2不发光，则L2______ （选填“短路”或“断路”）．（4）他们排除故障后继续实验，得出了下表所示的一组数据，为了得出串联电路电压关系的普遍规律，他们还应 ______ ．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．答案解析1.【答案】D【解析】A、导体的电阻是导体本身的一种性质，导体一定，则电阻一定，其大小与导体中是否有电流通过无关．故A错误．B、导体的电阻可以通过导体两端的电压和导体中的电流来求解，但其大小是由导体的材料、长度、横截面积决定的，与电压和电流大小无关．故B错误．C、导体的材料没有告诉，所以，长导线的电阻不一定比短导线的电阻大．若是同种材料粗细相同的导线，则长的电阻一定大，故C错误．D、根据电阻的决定因素可知，导体的电阻与横截面积成反比，所以在材料长度相同的情况下，细的电阻较大．故D正确．2.【答案】C【解析】A、绝缘体不容易导电，是因为它们的电阻很大，故A错误；B、决定导体电阻大小的因素有长度、材料和横截面积，故B错误；C、因为材料不变时，横截面积越小、长度越长的电阻越大，故C正确；D、因为电阻的大小除了与材料有关外，还和长度及横截面积有关，故D错误．3.【答案】B【解析】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．4.【答案】B【解析】由电压表的使用方法可知：电压表测量L1两端电压，因此电压表必须并联在L1的两端．结合电路图可做出判断．A、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；B、电压表并联在灯L1两端，测量的是灯L1的电压，符合题意；C、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；D、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意．5.【答案】B【解析】据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B正确使用6.【答案】C【解析】从0～l5V量程的刻度盘上读出电压值为6.5V，指针位置相同时，0～l5V量程的读数是=1.3V．0～3V量程读数的5倍，所以使用0～3V档量程时，读数为6.5V57.【答案】C【解析】导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的，电阻与材料、长度、横截面积有关．8.【答案】D【解析】由图可知，a、c串联在一起，不可能有电压表，因此一定是电流表和灯泡，且二者都有可能． b不能是电流表，否则，电源短路，则b一定是电压表．综上所述，只有D说法正确．9.【答案】B【解析】连接电压表时，电流都要从正接线柱入，负接线柱出；电压表与被测用电器并联．A、电压表正负接线柱接反，故A错误；B、电压表与灯L并联，且正负接线柱连接正确，故B正确；C、电压表与灯L串联了，故C错误；D、电压表与灯L串联，且正负接线柱接反了，故D错误．10.【答案】D【解析】要使P向左移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长．A、接线柱C、D接入电路，滑动变阻器接入电路的阻值为零，移动滑片，不能改变滑动变阻器接入电路的阻值．故A不符合题意．B、接线柱A、D接入电路，当滑片P向左移动时，接入电路的电阻丝AP的长度变短，所以电路中的电阻变小．故B不符合题意．C、接线柱A、B接入电路，整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化．故C不符合题意．D、接线柱B、D接入电路，当滑片P向左移动时，接入电路的电阻丝PB的长度变长，所以电路中的电阻变大．故D符合题意．11.【答案】D【解析】（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱，故A 错误；（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误．12.【答案】C【解析】电阻为导体一种属性，其大小取决于导线长度、粗细及导体的材料，与是否有电流无关．A、导体和绝缘体的区别在于电阻的大小，绝缘体是指电阻无穷大的物体，故A错误；B、要比较电阻的大小，需要比较导线长度、粗细及导体的材料，故B错误；C、粗细相同，长度相同的铜丝的电阻要比铁丝小，故C正确；D、导体的电阻与通过导体的电流无关，故改变电流无法改变导体的电阻，故D错误.13.【答案】C【解析】电流表内阻很小，电阻和导线差不多；电压表内阻很大，如果和灯串联，则会造成电流过小，灯不发光，相当于断路．故A、B、D不正确，C正确．14.【答案】C【解析】要求滑片P向左端滑动时灯泡逐渐变亮，即滑动变阻器接入电路中阻值逐渐变小，滑动变阻器的四个接线柱中，上端A、B两个接线柱可以任意选择一个，当把底部C接线柱接入电路时，CP段接入电路，滑片P向左滑动时CP段电阻丝的长度变小，电阻减小，电路中电流增大，灯泡变亮.所以，可以分别把AC或BC接线柱，分别与MN连接即可.15.【答案】D【解析】A、电流表并联在电源两端，会烧坏电流表．此选项错误；B、电压表与灯泡串联，无法测量灯泡两端电压．此选项错误；C、电流没有从电流表的“+”接线柱流入，从“-”接线柱流出．此选项错误；D、电表连接方法及电流方向正确．此选项正确．16.【答案】电压表；电流表．【解析】要使电阻R1、R2并联，由图可知电流必须从开关S流入R1、R2，不能从电表甲流过，所以电表甲应是电压表；如果电表乙是电压表，则电阻R2无法形成回路，所以电表乙是电流表，与R2串联．17.【答案】2.6；0.5．【解析】（1）接“0～3V”量程，将1V分为10个小格，则对应的分度值为0.1V，此时表盘指针对应示数为2.6V；（2）若接“0～15V”量程，将5V分为10个小格，则对应的分度值为0.5V．18.【答案】9.2；11.5【解析】从图中可以看出V1测电源电压，V2测L2两端电压，而两表指针一样，说明V1选的是0～15V量程，分度值为0.5V，示数为11.5V；V2的是0～3V量程，分度值为0.1V，示数为2.3V．又因为串联电路两端电压等于各部分电压之和，所以灯L1两端电压为11.5V-2.3V=9.2V．19.【答案】（1）A；B；（2）A；C；（3）长度；控制变量法．【解析】影响电阻大小的因素是：材料、长度、横截面积、温度．（1）要探究导体电阻大小与材料是否有关，应控制长度和横截面积相同，材料不同．故选AB．（2）要探究导体电阻大小与导体横截面积是否有关，应控制材料和长度相同，横截面积不同，故应选用AC；（3）如表中导体AD材料、横截面积相同，长度不同，所以选用导体AD，可探究导体电阻大小与长度是否有关；影响导体电阻大小的因素较多，因此本实验要采用的探究方法是控制变量法．20.【答案】（1）（2）断开；（3）2.6V；（4）电压表正负接线柱接反．【解析】（1）从电源正极开始依次经过开关、L2、L1回到电源负极，电压表并联在灯泡L1两端，电路图如下：（2）在连接电路时，开关必须断开；（3）由实物图可知，电压表选择的是0～3V量程，对应的分度值是0.1V，指针指在2V后面第6个小格上，读数为2V+0.1V×6=2.6V；（4）如图，如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“-”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的．21.【答案】（1）0～15V；（2）断路；（3）短路；（4）换用不同规格的灯泡或加滑动变阻器，多次测量．【解析】（1）电流表和电压表在使用时，如不能估计测量值的大小，应采用试触法选择合适量程，即先选用0～15V的量程试测，如果示数小于3V，再改用0～3V量程测量．（2）在测量L2两端电压时，两灯突然熄灭，电压表示数变为0，用电压表检测L1两端电压，电压表示数为电源电压，出现此故障的原因可能是：灯泡L1断路；（3）要判断L2是短路还是正常，小华用小灯炮与L1并联，如果L2发光，则L2正常；若L2不发光，则L2短路．（4）测出一组实验数据后，为了得出普遍规律，应换用不同规格的器材（灯泡、电源）或加滑动变阻器，多次测量．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．24.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.。
2020-2021学年第一学期人教版九年级物理全一册第十六章电压电阻单元训练(含答案)

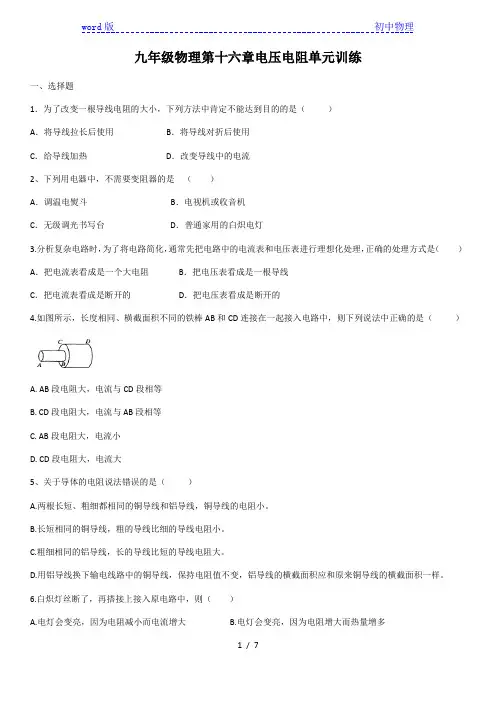

九年级物理第十六章电压电阻单元训练一、选择题1．为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（）A．将导线拉长后使用B．将导线对折后使用C．给导线加热D．改变导线中的电流2、下列用电器中，不需要变阻器的是（）A．调温电熨斗B．电视机或收音机C．无级调光书写台D．普通家用的白炽电灯3.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的4.如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（）A. AB段电阻大，电流与CD段相等B. CD段电阻大，电流与AB段相等C. AB段电阻大，电流小D. CD段电阻大，电流大5、关于导体的电阻说法错误的是（）A.两根长短、粗细都相同的铜导线和铝导线，铜导线的电阻小。
B.长短相同的铜导线，粗的导线比细的导线电阻小。
C.粗细相同的铝导线，长的导线比短的导线电阻大。
D.用铝导线换下输电线路中的铜导线，保持电阻值不变，铝导线的横截面积应和原来铜导线的横截面积一样。
6.白炽灯丝断了，再搭接上接入原电路中，则（）A.电灯会变亮，因为电阻减小而电流增大B.电灯会变亮，因为电阻增大而热量增多C.电灯会变暗，因为电阻增大而电流减小D.电灯亮度不变，因为电源电压不变7.如图所示,在“探究串联电路的电压规律”实验时,闭合开关,用电压表分别测出AB、BC、AC两端的电压分别为U AB=1.5V,U BC=1.5V,U AC=3V,在表格中记录数据后,接着的实验步骤是（）A.整理器材,结束实验B.分析数据,得出结论C.换用不同规格的小灯泡,再测出几组电压值D.换用电压表的另一量程,再测出一组电压值8、如图所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．灯L2处短路C．灯L1处断路D．灯L2处断路9.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗,则下列接法正确的是（）A.M接C,N接BB.M接A,N接BC.M接C,N接DD.M接A,N接D10．如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案)

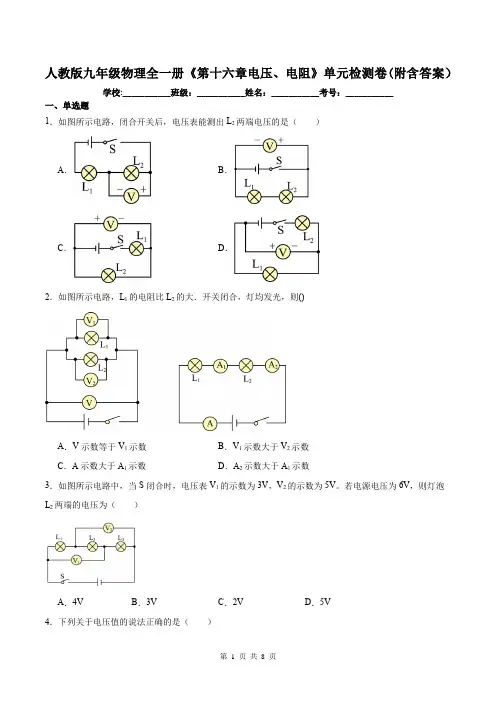

人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．2．如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则()A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数3．如图所示电路中，当S闭合时，电压表V1的示数为3V，V2的示数为5V。
