人教版2020年九年级物理全一册 第十六章测试题
人教版2020年九年级物理全一册第十六章测试题
姓名:________ 班级:________ 成绩:________
一、单选题
1 . “红灯停、绿灯行”，十字路口的红、绿交通信号灯是保证安全的重要设施，为实现此控制，可行的电路图是
A．B．C．D．
2 . 在如图所示的电路中，由滑动变阻器控制灯泡的亮暗，要求滑片P向右移动时，灯泡的亮度增大，则滑动变阻器接入电路的方式是（）
A．A接M点，B接N点
B．C接M点，B接N点
C．B接M点，D接N点
D．C接M点，D接N点
3 . 在“探究影响导体电阻大小的因素”的探究实验中，小明发现实验器材中金属丝只有一根，其他器材足够，下面的探究活动中他不可能完成的是（）
A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系
4 . 如图所示，闭合电键，电压表、和的示数分别为、和，电流表、的示数分别为和，那么下列关系中正确的是
A．，B．，
C．，D．，
5 . 如下图所示的电路图，开关闭合后，电压表V1示数为6V，电压表V2示数为2V，则L1、L2两端电压分别是（）
A．6V、4V B．4V、6V
C．2V、4V D．4V、2V
6 . 在如图所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P的位置，小灯泡的亮度会发生变化，当滑片滑至如图所示位置时，电流表的示数为0.5A，电压表的示数为2V，则关于该电路，下述判断正确的是（）
A．此时灯泡两端的电压为2V B．当滑片向右滑动时，电压表示数将变大
C．当滑片向左滑动时，电流表示数将变小D．无论怎样移动滑片，电压表的示数不变
7 . 如图是小明连接的实物图，与这个实电路图对应的电路图是
A．B．C．D．
8 . 小明连完电路后闭合开关，发现电流表指针向零刻线左边偏转，其原因是（）
A．电流过小
B．电流过大，超过了量程
C．电流表并联在用电器两端
D．电流表的正、负接线柱接反了
9 . 有两个电阻以一定的方式连接在电压为6V的电源上，如果测得电流为0.5A，则这两个电阻及连接方式是A．R1=8Ω R2=4Ω 并联B．R1=10Ω R2=2Ω 并联
C．R1=20Ω R2=30Ω 串联D．R1=20Ω R2=30Ω 并联
二、多选题
10 . 关于串联电路，下列说法正确的是（）
A．串联电路中，导体的电阻越大，通过的电流越小，导体的电阻越小，通过的电流越大
B．串联电路中，通过各导体的电流都相等
C．串联电路中，电阻大的导体两端电压高，电阻小的导体两端电压低
D．串联电路中，电阻串联的个数越多，总电阻就越大
11 . 如图所示的滑动变阻器的四种接法中，当滑片P向右移动时使电路中的电阻变小的接法是（）
A．B．C．D．
12 . 如图所示的电路中．电源电压保持不变，当开关S闭合后，小灯泡不亮，电压表有示数，若小灯泡L、电
阻R中仅有一个出现了故障．则此电路中的故障可能是
A．电阻R短路B．灯泡L短路C．电阻R断路D．灯泡L断路
三、填空题
13 . 在如图所示的电路中，R1=R2，开关S闭合后，电路正常工作，电流表和电压表的示数分别为I0、U0，过一段时间后一个电表示数变大，一个电表示数变小，已知电路中仅有一处故障，且只发生在电阻R1、R2上，试根据相关信息判断相应的故障。
若电压表示数为2U0，电流表示数为0，说明_____；若电压表示数为0，电流表示数
为2I0，说明_____。
14 . （1）如图甲所示，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过_____（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为_____
A．
（2）如图丙所示，电源电压保持不变，当S1、S2都闭合时，电压表示数为4.5V；当S1闭合、S2断开时，电压表示数为2V；那么S1、S2都断开时，L2两端的电压为_____V．
15 . 某导体两端的电压为6伏，通过它的电流为0.3安，10秒内通过该导体横截面的电荷量为________库，其电阻为_______欧．当10秒内通过该导体横截面的电荷量为6库时，该导体的电阻为_________欧．
16 . 为了纪念物理学家的杰出贡献，常以他们的名字命名物理量的单位．如以欧姆命名为________的单位，
以_______命名为电压的单位，我国家庭电路的电压是________V.
四、实验题
17 . 在探究决定电阻大小的因素时，研究小组中甲、乙、丙三位同学作出如下猜想：
甲：导体的电阻与导体的长度有关。
乙：导体的电阻与导体的材料有关。
丙：导体的电阻与导体的横截面积有关。
实验室备有几种电阻丝，参数如下表。
如图所示，是为完成探究连接的实验电路。
（1）实验中应通过比较________的大小，来比较电阻丝电阻的大小，达到验证猜想的目的。
（2）若要验证乙同学的猜想，则应该选用________两根电阻丝（填编号）进行对比实验。
（3）选用b、c两根电阻丝进行对比实验，是为了验证_________同学的猜想。
18 . 如图，在探究“影响导体电阻大小因素”的实验中，导线a、b、c粗细相同，d更粗；a、b、d长度相同，c更短，导线材质如图所示。
（1）本实验主要采用的科学探究方法是____法；
（2）选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的____有关；
（3）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的____有关；
（4）选用导线_____分别接入电路中，是为了探究电阻大小跟导体的横截面有关；
（5）影响导体电阻大小因素除了上述因素外，还可能跟导体的____有关。
（6）为确保实验正常进行，还需增加的一个实验器材是____。
19 . 甲、乙两位同学在探究并联电路中电流的规律时，看到实验桌上的器材有：学生电源一个、开关一个、不同规格小灯泡若干个、导线若干，他们交流后决定：
（1）由甲同学向老师报告，要求增加的元件是_____．
（2）甲同学率先探究并联电路中的电流规律，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了_____．
（3）在乙同学的协助下，甲同学完成了探究并联电路电流规律的正确连接．甲同学读取电流表的示数后，感觉比其它实验小组的读数大一些，于是他断开开关观察发现电流表还有0.04A的读数，这时他才意识到使用电流表之前还必须_____．
（4）甲同学解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，C点电流如图乙所示，请你帮他把表格中缺的数据填上．
/A/A/A
0.30.2_____
（5）甲同学根据上表中的数据得出了并联电路中电流的规律，请你指出甲同学实验不足：_____改进方法是：_____．电流规律是：_____（用、、表示）
（6）另外，丙同学也在此实验，他连接好电路，闭合开关后发现电流表指针如图丙所示，原因是：_____。
20 . 小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池（1.5V）两节，电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只、导线若干．根据图甲所示的电路图进行实验．
（1）用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整________．
（2）连接电路．闭合开关前，滑动变阻器滑片P应处于_____（选填“A”或“B”）端．
（3）闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是_____．
（4）实验过程中，要使电压表示数逐渐变大，滑动变阻器滑片P应向_____（选填“左”或“右”）移动．（5）根据实验数据写出实验结论_____
参考答案一、单选题
1、
2、
3、
4、
5、
6、
7、
8、
9、
二、多选题
1、
2、
3、
三、填空题
1、
2、
3、
4、
四、实验题
1、
2、
3、
4、。
2020年人教版初中物理九年级全册第十六章《电压电阻》单元测试卷
第十六章《电压电阻》单元测试卷一、单选题(共15小题)1.如图所示电路，当开关闭合时可以读出各电表的示数，当开关断开后，下列电表示数不变的是（ ）A ． A 1B ． A 2C ． V 1D ． V 22.如图所示，闭合开关后能测出小灯泡L 1两端的电压的电路是（ ）A ．B ．C ．D ．3.如图所示电路中，当开关S 闭合时，电压表测的是谁的电压（ ）A ． L 1B ． L 2C ． L 1L 2总电压D ． 电源和L 14.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（ ）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数5.实验室中常用的小灯泡、电流表、电压表的电阻分别为R L、R A、R V表示，则三者电阻大小关系为（）A． R L＞R A＞R V B． R V＞R L＞R A C． R L＜R A＜R V D． R L=R A＜R V6.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（）A．B．C．D．7.下列有关电压的说法中，正确的是（）A．某电路中有电流，它的两端不一定有电压B．某电路两端有电压，电路中一定有电流C．自然界中，有的动物本身就可以产生电压，用来自卫D．电源是提供电压的装置，不同的电源提供的电压一定是不相同的8.一段1m长的电阻丝，下列做法能使它的电阻增大的是（）A．对折B．长度拉伸为原来的2倍C．剪掉一半D．外表涂上绝缘材料9.在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得的V示数是3.8V，V1的示数是2.3V，V2的示数应为（）A ． 1.5VB ． 2.3VC ． 3.8VD ． 6.1V10.一只电压表有0～3V 和0～15V 两个量程，小明在某次实验中使用的是0～3V 量程，但他错从0～15V 量程的刻度盘上读出电压值为6.5V ，则实际测得的电压值应是（ ） A ． 6.5V B ． 2.5VC ． 1.3VD ． l.5V11.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（ ）A ． 电流B ． 电压C ． 电阻D ． 电能12.如图（a ）所示的电路，闭合电键S 后，电压表V 和V 1表头上的指针指在如图（b ）所示的位置上，则V 2表的示数（ ）A ． 一定为0.4伏B ． 一定为2伏C ． 可能为9.2伏D ． 可能为6.8伏13.如图，当滑片P 向A 端移动时，下列判断正确的是（ ）A ． 通过电阻器的电流变小B ． 通过灯泡的电流不变C ． 电流表的示数变小D ． 变阻器接入电路中的电阻变小14.如图所示的电路，闭合开关S ，两灯均正常发光，下列说法中正确的是（ ）A ． 通过a 点的电流等于通过c 点的电流B ． 通过a 点的电流大于通过c 点的电流C ． 电压表测的是c 点的电压D ． 电压表测的是电源电压15.如图是小明家安装的换气扇和照明灯的电路图，下列说法正确的是（ ）A ． 换气扇和照明灯不能同时工作B ． 换气扇和照明灯只能同时工作C ． 换气扇和照明灯工作时，通过它们的电流一定相等D ． 换气扇和照明灯工作时，它们两端的电压一定相等二、填空题(共3小题)16.如图所示，当开关S 闭合后，要使电阻R 1、R 2并联，甲表是 ______ 、乙表是 ______ ．（选填“电流表”或“电压表”）17.如图甲是插入式电阻箱的结构示意图，它的最大电阻值是 ______ Ω，图中A 、B 两个接线柱之间的电阻值是 ______ Ω；乙图中电阻箱的示数是 ______ Ω，它与滑动变阻器相比，最大好处是 ______ ．18.如图所示，已知电源电压为6V，闭合开关S，则电压表所测出的是______ 两端的电压；这只电压表有3V和15V两量程，实验中用的是0～3V量程，小峰同学在读数时从0～15V量程的刻度盘上发现指针所示的电压恰好为6.5V，则实际测得的电压应是 ______ ，R1两端的电压_______．三、实验题(共3小题)19.（1）在做“决定电阻大小的因素”实验时，需要在电阻相同的条件下，比较通过不同导线的电流．下表是给出的几种不同的导线．①为研究电阻与导体材料是否有关，应在上表中选用导线C和导线 ______ ．①为研究电阻与导体的长度是否有关，应在上表中选用导线C和导线 ______ ．①为研究电阻与导体横截面积是否有关，应在上表中选用导线A和导线 ______ ．（2）在研究决定电阻大小因素的实验中换用不同导体做实验时，保持导体两端电压不变，得出如下几组实验数据：比较1、2两次实验结果可得结论 ______ ．比较1、3两次实验结果可得结论 ______ ．20.现需要研究的课题有：①导体的电阻跟它的横截面积的关系；①导体的电阻跟它的长度的关系；①导体的电阻跟它的材料的关系．给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（）A. 只有①B. 只有①C. ①和①D. ①、①和①21.科学探究：苹果电池的电压大小U与电极插入苹果的深度h的关系．在苹果中插入铜片和锌片就能成为一个苹果电池，铜片是电池的正电极，锌片是负电极．那么苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？某实验小组用如图所示的实验器材对该问题进行探究．（1）请用笔画线代替导线完成如图1的实物连接；（2）实验时，应保持其它条件不变，只改变 ______ ；（3）小组同学测得的实验数据如下表，当深度为5cm时，电压表示数如图2所示，请将电压值填入下表空格中；（4）分析表格中的数据，你能得到的实验结论是 ______ ；（5）科学猜想：苹果电池的电压大小还可能与 ______ 有关；（6）如果实验前不知道苹果电池的正负极，可以使用电压表来判断，你认为还可以使用______ （填写一种实验器材）来判断．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.【答案】C【解析】由电路图可知，开关断开后电路断路，电流表A1、A2和电压表V2断路，电压表V1始终测电源的电压，所以，只有电压表V1无论开关闭合、断开都会测量电源的电压，示数不变．2.【答案】D【解析】A、电压表与灯泡L2并联，故A选项错误；B、电压表与灯L1并联，但是正负接线柱接反了，故B选项错误；C、电压表并联在电源两端，并且正负接线柱接反了，故C选项错误；D、电压表符合电压表的正确使用方法，并且与L1并联，故D选项正确．3.【答案】B【解析】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．4.【答案】C【解析】由于电压表的电阻比较大，串联使用时，电路中的电流很小，灯泡不会亮，但电压表有读数，接近于电源电压．5.【答案】B【解析】小灯泡是用电器，有一定的电阻，电流表是一个电阻非常小的电路元件，理想状态下其电阻可视为0，电压表是一个电阻非常大的电路元件，理想状态下其电阻可视为极大．所以R V＞R L＞R A，则A、C、D错误，B正确．6.【答案】A【解析】A、滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，可以改变电路中的电阻，进而改变电路中的电流，改变灯泡的亮度．符合题意．B、灯泡被短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度．不符合题意．C、滑动变阻器接入下半段，灯泡和滑动变阻器的下半段是并联的，滑动变阻器不能改变灯泡的亮度．不符合题意．D、灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器更不能调节灯泡的亮度．不符合题意．7.【答案】C【解析】电压是形成电流的原因．得到持续电流的必要条件：有电压、电路是通路．A、某电路中有电流，它的两端一定有电压，故A错误；B、某电路两端有电压，电路中不一定有电流，要想有电流，电路必须闭合，故B错误；C、自然界中，有的动物本身就可以产生电压，用来自卫，例如电鳐，故C正确；D、电源是提供电压的装置，不同的电源提供的电压可能不相同，也可能相同，故D错误．8.【答案】B【解析】电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系．A、电阻丝对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；B、电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大．故B 正确；C、把电阻丝剪掉一半，电阻丝的长度变短，电阻减小，故C错误；D、在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误．9.【答案】A【解析】根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压；由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为：3.8V-2.3V=1.5V．10.【答案】C【解析】从0～l5V量程的刻度盘上读出电压值为6.5V，指针位置相同时，0～l5V量程的读数是=1.3V．0～3V量程读数的5倍，所以使用0～3V档量程时，读数为6.5V511.【答案】B【解析】据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B正确使用12.【答案】C【解析】根据串联电路的电压特点：在串联电路中，总电压等于各用电器两端电压之和．由图知，①电压表V选择0～15V量程时，读数为11V，如果V1选择0～15V量程，读数为9V，则V2的示数为11V-9V=2V；如果V1选择0～3V量程，读数为1.8V，则V2的示数为11V-1.8V=9.2V；①如果电压表V选择0～3V量程时，读数为2.2V，V1一定选择0～3V量程，读数为1.8V，则V2的示数为2.2V-1.8V=0.4V．所以电压表V2的示数为9.2V或0.4V．13.【答案】D【解析】由图可知，滑动变阻器接入了左下方的接线柱，接入电路的电阻为AP段，则滑片向A移动时，滑动变阻器接入部分减小，即接入电路中的电阻变小，故D正确；在这个串联电路中，由于电阻减小，电路中的电流将增大，即电流表的示数、通过灯泡的电路及滑动变阻器的电流均增大，故A、B、C错误.14.【答案】A【解析】A、因为串联电路电流处处相等，故通过a点的电流等于通过c点的电流，故A正确；B、通过a点的电流应等于通过c点的电流，故B错误；C、电压表与灯泡L2并联，测的是灯泡L2两端的电压，故C错误；D、电压表与灯泡L2并联，测的是灯泡L2两端的电压；不是测电源电压，故D错误.15.【答案】D【解析】并联电路中，各用电器工作时互不影响；并联电路两端电压相等，并联电路中，干路电流等于各支路电流之和．AB、换气扇和照明灯并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故AB错误；C、由于两用电器功率不同，则换气扇和照明灯工作时，通过它们的电流一定不相等；故C错误；D、由并联电路的特点可知工作时两端的电压一定相等，故D正确．16.【答案】电压表；电流表．【解析】要使电阻R1、R2并联，由图可知电流必须从开关S流入R1、R2，不能从电表甲流过，所以电表甲应是电压表；如果电表乙是电压表，则电阻R2无法形成回路，所以电表乙是电流表，与R2串联．17.【答案】15；7；4705；能直接读出连入的电阻值．【解析】（1）当5个铜塞都拔出时，此时5根电阻丝串联，总电阻最大，它们的总电阻R=5Ω+5Ω+2Ω+2Ω+1Ω=15Ω；当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻不连入．由图可知，A、B两个接线柱之间的电阻是5Ω+2Ω=7Ω．（2）由图可知，电阻箱接入电路的阻值：R=4×1000Ω+7×100Ω+0×10Ω+5×1Ω=4705Ω；和滑动变阻器比较，滑动变阻器能连续改变电阻，电阻箱跳跃式改变电阻，但电阻箱的最大好处是能直接读出连入的电阻值．18.【答案】R2；1.3V；4.7V【解析】由图知，电压表与R2并联，所以测出的是R2两端的电压；实验中使用的是0～3V，按0～15V量程读数是6.5V，则实际电压是1.3V，根据串联电路电压特点，R1两端的电压：6V-1.3V=4.7V．19.【答案】（1）①F；①G；①D；（2）在导体的长度、横截面积相同的情况下，导体的电阻和材料有关；在导体的材料、横截面积相同的情况下，导体的电阻和长度有关，长度越长，电阻越大【解析】（1）①电阻的决定因素与长度、材料、横截面积有关，要研究导体的电阻和材料是否有关，就需要选取一根导体，它的长度、横截面积与C相同，只有长度与C不同，故选F．①电阻的决定因素与长度、材料、横截面积有关，要研究导体的电阻与长度是否有关，就需要选取一根导体，它的材料、横截面积与C相同，只有材料与C不同，故选G．①电阻的决定因素与长度、材料、横截面积有关，要研究导体的电阻与横截面积是否有关，就需要选取一根导体，它的材料、长度与A相同，只有材料与A不同，故选D．（2）①1、2两次实验中，横截面积、长度相同，材料不同，通过两次电流的不同，反映了电阻大小的不同．故得结论：在导体的长度、横截面积相同的情况下，导体的电阻和材料有关．①1、3两次实验中，横截面积、材料相同，长度不同，通过两次电流的不同，且长度长的电阻中电流小，由此反映了该导体的电阻较大．故得结论：在导体的材料、横截面积相同的情况下，导体越长，电阻越大．20.【答案】C【解析】给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），（1）如果取a、b两根镍铬合金线，它们的材料、长度均相同，只有横截面积不同，分别接入电路中，观察电流表示数，可判断电阻大小，据此可以研究导体的电阻跟它的横截面积的关系．故①可以完成；（2）如果取b、c两根镍铬合金线，它们的材料、横截面积均相同，只有长度不同，分别接入电路中，观察电流表示数，可判断电阻大小．据此可以研究导体的电阻跟它的长度的关系．故①可以完成；（3）已知三根合金线的材料相同，在研究导体的电阻跟它的材料的关系时，无法达到控制变量法的要求．故①不能完成．综上所述，可以完成的研究课题是①和①．21.【答案】（1）电压表经开关接在电池两端，电路图如图所示；（2）电极插入苹果的深度h；（3）0.30；（4）苹果电池的电压大小U随电极插入苹果深度h的增加而增大；（5）苹果的种类（或苹果大小、两电极间的距离、电极面积大小、电极材料等）；（6）电流表（或发光二极管、小磁针等）【解析】（1）电压表经开关接在电池两端，电路图如图所示；（2）实验时，应保持其它条件不变，只改变电极插入苹果的深度h；（3）由电路图知，电压表量程是3V，由图示电压表知，电压表最小分度值是0.1V，电压表示数是0.3V；（4）由表中实验数据可知，随电极插入深度的增加，电池电压增加；所以可得，苹果电池的电压大小U随电极插入苹果深度h的增加而增大．（5）苹果电池的电压大小还可能与苹果的种类（或苹果大小、两电极间的距离、电极面积大小、电极材料等）有关；（6）如果实验前不知道苹果电池的正负极，可以使用电压表来判断，还可以使用电流表（或发光二极管、小磁针等）来判断；22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.24.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．。

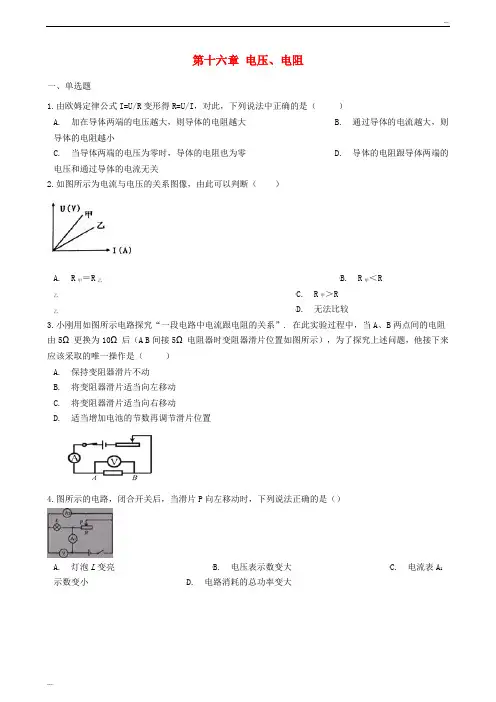

2020九年级物理全册 第十六章 电压、电阻单元综合检测 (新版)新人教版
第十六章电压、电阻一、单选题1.由欧姆定律公式I=U/R变形得R=U/I，对此，下列说法中正确的是（）A. 加在导体两端的电压越大，则导体的电阻越大B. 通过导体的电流越大，则导体的电阻越小C. 当导体两端的电压为零时，导体的电阻也为零D. 导体的电阻跟导体两端的电压和通过导体的电流无关2.如图所示为电流与电压的关系图像，由此可以判断（）A. R甲＝R乙B. R甲＜RC. R甲＞R乙D. 无法比较乙3.小刚用如图所示电路探究“一段电路中电流跟电阻的关系”. 在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后（A B间接5Ω电阻器时变阻器滑片位置如图所示），为了探究上述问题，他接下来应该采取的唯一操作是（）A. 保持变阻器滑片不动B. 将变阻器滑片适当向左移动C. 将变阻器滑片适当向右移动D. 适当增加电池的节数再调节滑片位置4.图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表示数变大C. 电流表A1示数变小D. 电路消耗的总功率变大5.如图所示电路，当开关闭合时，若三个电阻、、串联，则图中○里两块电表应为（）A. ①是电流表、②是电压表 B. ①②都是电压表C. ①是电压表、②是电流表 D. ①②都是电流表6.如图关于仪表的正确使用和电路的常规连接正确的是（）A.B.C.D.7.标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示，若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）A. 2WB. 3.2WC. 3.6WD. 5W8.在如图所示的电路中，电源电压恒定，闭合开关S，调节滑动变阻器使小灯泡L正常发光；若再断开开关S，要使小灯泡L仍正常发光．应将滑动变阻器的滑片（）A. 向a端移动B. 向b端移动 C. 保持不动 D. 无法判断9.在如图所示的电路中，电源电压为3伏特，电阻R的阻值为5欧姆，滑动变阻器标有“20Ω2A“字样，当滑片由A端滑到B端的过程中（）A. 电阻R两端的电压不断变大 B. 电阻R的功率不断变小C. 滑动变阻器两端的电压不断变小D. 滑动变阻器的功率不断变大10.如图所示是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线圈电阻为1Ω，保护电阻R为4Ω，当闭合开关S后，两电压表的示数分别为6V和2V，则下列说法正确的是（）A. 电阻R两端的电压是4V B. 电路中的电流是1.2AC. 电动机的功率是16D. 电阻R的功率是1W11.如图，电源电压保持不变，当开关S和S1闭合、S2断开时，电压表的读数是3V；当S1断开、S和S2闭合时，电压表的读数是4.5V，则L1和L2两端的电压分别是（）A. 3V和4.5VB. 1.5V和4.5V C. 3V和1.5V D. 1.5V和3V12.如图所示，用小刀把铅笔剖开，剥出铅笔芯，将铜线绑在它的一端．照图连接电路，使另一根铜线在铅笔芯上移动，观察灯泡的亮度变化．通过这个实验，我们可以得出的结论是（）A. 导体越长，它的电阻越大 B. 导体越短，它的电阻越大C. 导体横截面积越大，它的电阻越大D. 导体的温度越高，它的电阻越大13.如图所示，当开关S闭合后，要使电阻R1、R2并联，则（）A. 甲、乙都是电流表B. 甲、乙都是电压表C. 甲是电压表、乙是电流表 D. 甲是电流表、乙是电压表14.从欧姆定律可推导出公式R= ，下列说法正确的是（）A. 当电压为0时，电阻为0 B. 当电流增大2倍时，电阻减小1/2C. 当电压增大2倍时，电阻增大2倍D. 不管电压或电流如何变化，电阻不变15.为了给载重车称重计费，杨光同学结合所学物理知识，设计了如下图所示的计重秤原理图，用它可以测载重车的重力。
2020年人教版九年级物理全一册第十六章《电压电阻》单元测试卷
第十六章《电压电阻》单元测试卷一、单选题(共15小题)1.如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（）A．B．C．D．2.一段1m长的电阻丝，下列做法能使它的电阻增大的是（）A．对折B．长度拉伸为原来的2倍C．剪掉一半D．外表涂上绝缘材料3.两个电阻R1和R2并联在电路中，通过电阻R1和R2的电流之比I1：I2=4：3，则电阻R1和R2的两端电压之比为（）A． 4：9B． 1：1C． 3：2D． 2：34.如图所示，闭合开关S，两灯泡均能正常发光，则两灯泡一定具有相同的（）A．额定功率B．额定电流C．额定电压D．电阻5.小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、长度的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表6.如图所示，AB和CD是由同种材料制成的长度相同、横截面积不同的两段导体，比较这两段导体的电阻大小，有（）A． R AB＞R CDB． R AB=R CDC． R AB＜R CDD．无法判断7.为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的量程，在试触过程中，下列哪种做法是正确的（）A．先试触电压表的“3”“5”两接线柱B．先试触电压表的“-”“3”接线柱C．先试触电压表的“-”“15接线柱”D．先试触电压表的“+”接线柱8.如图所示的四个电路图中，电流表和电压表的接法都正确的是（）A．B．C．D．9.下列说法正确的是（）A．电阻表示导体对电流阻碍作用的大小，导体中无电流通过时，导体就无电阻B．通过导体的电流越小，导体的电阻越大C．导体两端的电压越大，导体的电阻越大D．一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大10.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（）A．电流表、电流表、电压表B．电压表、电流表、电压表C．电压表、电流表、电流表D．电流表、电压表、电流表11.关于导体的电阻，下列说法正确的是（）A．长导线的电阻一定比短导线的电阻大B．粗导线的电阻一定比细导线的电阻大C．铜导线的电阻一定比铁导线的电阻大D．导线电阻的大小是由它的材料、长度、横截面积和温度决定的12.如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表13.图中要用电压表测量灯L两端的电压，正确的接法是（）A．B．C．D．14.通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大15.有四段导线，甲、乙、丙都是铜线,丁是镍铬合金线,甲与乙等长而甲比乙粗,乙与丙等粗而乙比丙短,丙与丁等长且等粗.关于它们的电阻,下列判断中正确的是（）A．甲的电阻最大B．丁的电阻最大C．乙的电阻最大D．丙的电阻最大二、填空题(共3小题)16.一段铜丝对折扭成一股后，电阻变______ （大/小）；一根金属线均匀拉长后电阻变______ （大/小）．17.如图电压表读数是 ______ V18.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个________，观察小灯泡的_________可以粗略地知道风力的大小．三、实验题(共3小题)19.现需要研究的课题有：①导体的电阻跟它的横截面积的关系；①导体的电阻跟它的长度的关系；①导体的电阻跟它的材料的关系．给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（）A. 只有①B. 只有①C. ①和①D. ①、①和①20.小希用如图所示电路来探究串联电路的电压特点．（1）在拆接电路时，开关必须 ______ ．（2）实验中最好选择规格 ______ （填“相同”或“不同”）的小灯泡．（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC．经过多次实验，得到的数据记录在上表中．分析实验数据，你可得到串联电路的电压特点是______ （用公式表示）．（4）小希进行多次实验的主要目的是 ______ （填序号）①寻找普遍规律 ①减小实验误差（5）测出L1两端的电压后，小希断开开关，准备拆下电压表，改接在B、C之间．小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可．小明的办法是______ （选填“正确”或“错误”）的，原因是 ______ ．21.李芳同学在对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：A．按图1所示的电路图连接好电路；B．闭合开关S，用电压表测出L1两端的电压；C．在测L2两端的电压时，李小芳同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；D．测出AC间的电压．（1）对小芳同学以上实验操作评价是：①在拆接电路时，开关应该 ______ ；①小芳同学用上面的方法 ______ （能、不能）测出L2两端的电压？为什么？ ______（2）李芳同学改正后，要用电压表测灯L2两端的电压，连接电路如图2甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．（3）改正电路后，闭合开关，电压表示数如图2乙所示，电压表的示数为______ V，若电源电压为3V，则灯L1两端的电压是 ______ V．四、计算题(共3小题)22.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．23.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.【答案】D【解析】A、电压表与灯泡L2并联，故A选项错误；B、电压表与灯L1并联，但是正负接线柱接反了，故B选项错误；C、电压表并联在电源两端，并且正负接线柱接反了，故C选项错误；D、电压表符合电压表的正确使用方法，并且与L1并联，故D选项正确．2.【答案】B【解析】电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系．A、电阻丝对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；B、电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大．故B 正确；C、把电阻丝剪掉一半，电阻丝的长度变短，电阻减小，故C错误；D、在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误．3.【答案】B【解析】并联电路两端的电压相等，两个电阻R1和R2并联在电路中，电阻R1和R2的两端电压之比U1：U2=1：1.4.【答案】C【解析】根据电路图可知，两灯泡并联连接．因为并联电路两端电压相等，因此两灯泡的额定电压相等．5.【答案】C【解析】A、小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；B、利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B错误；C、利用此装置能探究导体电阻大小和横截面积的关系，长度可以选择其中一根导线，一次全部接入，另一次直接入其中一部分即可，正确；D、为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小．故D错误．6.【答案】A【解析】因为同种材料的导体长度越长、横截面积越小导体的电阻会越大，所以导体AB的电阻大于导体CD的电阻．7.【答案】C【解析】在不确定电压值大小的情况下，可以用试触法判断，应该先用大量程进行试触，所以电压表应该用“-”和“15”接线柱进行试触，故C选项正确．8.【答案】C【解析】在使用电表过程中，电流表要串联使用，电压表要与测量电路并联使用，必须使电流从正接线柱流入，从负接线柱流出．A、电流表的正负接线柱接反了，不符合题意；B、电流表与电阻并联，电压表与电阻串联且正负接线柱接反了，不符合题意；C、电流表与电阻串联，电压表与电阻并联，且电流都是从正接线柱流入，负接线柱流出，符合题意；D、电压表与电阻串联，不符合题意.9.【答案】D【解析】ABC、导体电阻大小取决于导体的长度、材料、横截面积，而与导体两端的电压、通过的电流无关，故ABC都错；D、白炽灯泡的灯丝正常发光时，温度高、电阻大，不发光时，温度低、电阻小，故D正确．10.【答案】B【解析】电流表在电路中相当于导线，电压表相当于开路，所以电流表不能和用电器并联，电压表不能和用电器串联．因此甲、丙只能为电压表，乙必须填入电流表，这样组成的是串联电路．11.【答案】D【解析】A、要得到电阻和导线长度的关系，就要采用控制变量法，控制材料、横截面积一定，所以A是错误的；B、要得到电阻和导体横截面积的关系，就要采用控制变量法，控制材料、长度一定，所以B是错误的；C、要得到电阻和材料的关系，就要采用控制变量法，控制横截面积、长度一定，所以C是错误的；D、导体电阻大小的因素与它的材料、长度、横截面积有关，同一导体的电阻还和它的温度有关，所以D是正确的．12.【答案】C【解析】如果两个灯泡串联，无论a、b是什么仪表，L2都会被短路，故电路不可能为串联；那么两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b 处不能形成通路，否则会形成电源短路，故b处为电压表．13.【答案】B【解析】连接电压表时，电流都要从正接线柱入，负接线柱出；电压表与被测用电器并联．A、电压表正负接线柱接反，故A错误；B、电压表与灯L并联，且正负接线柱连接正确，故B正确；C、电压表与灯L串联了，故C错误；D、电压表与灯L串联，且正负接线柱接反了，故D错误．14.【答案】A【解析】A、粗细均匀的镍铬合金丝，其电阻跟该合金丝的长度有关，故A正确；B、电阻大小与导体的长度、材料、横截面积和温度有关，因此合金丝的电阻跟合金丝的横截面积有关，故B错误；CD、电阻是导体本身的一种属性，其大小与电压和电流的大小无关，故CD错误．15.【答案】B【解析】导体电阻由导体材料、长度、横截面积决定，在材料一定时，导体越长，横截面积越小，其电阻的阻值越大；相同长度和横截面积的电阻线的阻值还与其材料有关．（1）甲、乙、丙都是铜线，材料相同，甲与乙等长而甲比乙粗，则甲的电阻小于与乙的电阻；乙与丙等粗而乙比丙短，则乙的电阻小于丙的电阻；因此R甲＜R乙＜R丙；（2）丙与丁等长且等粗，丙是铜线，丁是镍铬合金线，丙与丁材料不同，由于铜的导电性能比镍铬合金的导电能力强，所以丙的电阻小于丁，所以R甲＜R乙＜R丙＜R丁；16.【答案】小；大．【解析】将一段铜丝对折后，长度变小、横截面积变大，导体的电阻变小；将一根金属线均匀拉长后，长度变长、横截面积变小，电阻变大．17.【答案】7.5【解析】电压表将15V及负接线柱接入，即电压表选择0～15V的量程；刻度盘中有三个大格，则每一大格为5V，每一大格又分为10小格，则每一小格表示0.5V，故指针所指的示数为7.5V.18.【答案】滑动变阻器；亮暗．【解析】(1)无风时OC是竖直的，连入电路的电阻是AB段，有风时，OC杆偏转一定的角度，连入电路的电阻变为BP段，连入电路的电阻随风的大小而改变，风力测定仪相当于滑动变阻器．(2)风越强，OC杆偏转的角度越大，BP段越小，电阻变小，电源电压不变，电路中的电流变大，灯泡越亮，所以通过灯泡的亮度判断风力的大小．19.【答案】C【解析】给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），（1）如果取a、b两根镍铬合金线，它们的材料、长度均相同，只有横截面积不同，分别接入电路中，观察电流表示数，可判断电阻大小，据此可以研究导体的电阻跟它的横截面积的关系．故①可以完成；（2）如果取b、c两根镍铬合金线，它们的材料、横截面积均相同，只有长度不同，分别接入电路中，观察电流表示数，可判断电阻大小．据此可以研究导体的电阻跟它的长度的关系．故①可以完成；（3）已知三根合金线的材料相同，在研究导体的电阻跟它的材料的关系时，无法达到控制变量法的要求．故①不能完成．综上所述，可以完成的研究课题是①和①．20.【答案】（1）断开；（2）不同；（3）UAC=UAB+UBC；（4）①；（5）错误；电压表正负极会接反．【解析】（1）为保护电路安全，在拆接电路时，开关必须断开．（2）探究串联电路的电压特点，为了寻找规律，必须换用不同规格的小灯泡进行多次实验，这样得出的规律才有说服力．（3）AB两点间的电压为L1两端的电压，BC两点间的电压为L2两端的电压，AC两点间的电压为电路两端的总电压．由表中的数据可以看出：第一次实验：UAC=3V，UAB+UBC=0.8V+2.2V=3V；第二次实验：UAC=3V，UAB+UBC=1.0V+2.0V=3V；第三次实验：UAC=3V，UAB+UBC=1.2V+1.8V=3V；因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和，即UAC=UAB+UBC．（4）实验过程中，小希测量得到多组电压值的目的是：总结规律，避免结论的片面性．（5）在测L1两端的电压后，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压．21.【答案】（1）①断开；①不能；电压表正负接线柱接反了；（2）如图：（3）1.2；1.8．【解析】（1）①在拆接电路时，开关必须断开；①当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（2）因为是探究串联电路的电压关系，所以两灯泡要串联，同时电压表要与L2并联．故答案为：（3）从图中可知，电压表选用的是0～3V的量程，其分度值为0.1V，所以其读数为1.2V，因为两灯泡串联，所以L1两端的电压为：U1=U-U2=3V-1.2V=1.8V．22.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.23.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．24.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．。
九年级物理全一册第十六章《电压电阻》测试卷-人教版(含答案)
九年级物理全一册第十六章《电压电阻》测试卷-人教版（含答案）一．选择题1．如图所示，电源电压为6V，闭合开关，电压表示数为3.8V，则（）A．L1两端电压为2.2VB．电源与L1两端电压之和为3.8V C．电压表测L1两端电压D．L2两端电压为2.2V2．图示电路中，将开关S闭合时，电压表V1和V2的示数分别为6V和4V，则此时灯L2两端的电压为（）A．2V B．4V C．6V D．10V3．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为1.5V B．L1两端的电压为3VC．通过L1与L2的电流之比为1：2D．当S断开后，电压表示数为4.5V4．下列几种估值中符合实际情况的是（）A．一节新干电池电压2V B．对人体的安全电压为36VC．家用电冰箱正常工作时电流约1A D．普通教室一盏日光灯正常工作电流是2A5．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（）A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接A6．忽略温度对导体电阻的影响，关于金属导体的电阻，下列说法正确的是（）A．加在导体两端电压越大，导体的电阻越大B．通过导体的电流越小，导体的电阻越小C．两根相同的铜导线并联使用，可以使导线电阻变大D．一段金属导体对折后长度变短、横截面积变大，所以电阻变小7．下列关于教室中的一些估测数据最接近实际的是（）A．打印机正常工作时的电压约为36V B．实验用的小灯泡正常发光时的电阻约为10ΩC．台式电脑的正常工作电流约为5A D．LED灯正常工作电流约为1A8．人们的生活离不开电。
为了安全用电，我们应对生活中的一些“电”常识有所了解。
下列有关常见电压值的表述中错误的是（）A．一节新干电池的电压是1.5V B．我国家庭电路的电压是220VC．手机锂电池的电压约是3.6V D．对人体安全的电压是不低于36V9．下列关于说法正确的是（）A．电路中有电压一定有电流B．电路中有持续电流，两端不一定有电压C．电压是电路中形成电流的原因D．导体容易导电，是因为导体内有大量的电子10．如图，当开关S闭合后，下列说法正确的是（）A．灯泡L与电阻R串联B．电压表测量电阻R两端电压C．电流表测量电阻R和灯泡L的电流之和D．通过灯泡L和电阻R的电流一定不相等11．如图甲所示，当电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为（）A．0.9V，4.5V B．3.6V，0.9V C．4.5V，0.9V D．0.9V，3.6V12．图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。

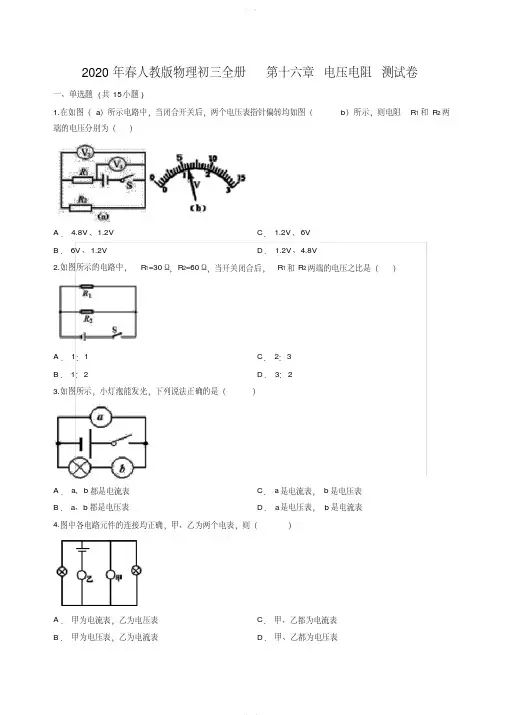

2020年春人教版物理初三全册第十六章电压电阻测试卷含答案(20200619122009)
2020年春人教版物理初三全册第十六章电压电阻测试卷一、单选题(共15小题)1.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A． 4.8V、1.2V B． 6V、1.2V C． 1.2V、6V D． 1.2V、4.8V2.如图所示的电路中，R1=30Ω，R2=60Ω，当开关闭合后，R1和R2两端的电压之比是（）A． 1：1 B． 1：2C． 2：3 D． 3：23.如图所示，小灯泡能发光，下列说法正确的是（）A． a、b都是电流表B． a、b都是电压表C． a是电流表，b是电压表D． a是电压表，b是电流表4.图中各电路元件的连接均正确，甲、乙为两个电表，则（）A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙都为电流表D．甲、乙都为电压表5.如图所示电路中，当开关S闭合时，电压表测的是谁的电压（）A． L1 B． L2C． L1L2总电压D．电源和L16.如图所示，闭合开关，两灯都发光，各电表都能正常工作．下列判断正确的是（）A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、丙是电压表，乙是电流表D．甲、乙是电流表，丙是电压表7.在如图所示的电路连接中，下列说法正确的是（）A．灯泡L1和L2并联，电流表测的是L1支路的电流B．灯泡L1和L2并联，电压表测量的是电源电压C．灯泡L1和L2串联，电压表测的是L2的电压D．灯泡L1和L2串联，电压表测的是L1的电压8.关于导体的电阻，下列说法正确的是（）A．长导线的电阻一定比短导线的电阻大B．粗导线的电阻一定比细导线的电阻大C．铜导线的电阻一定比铁导线的电阻大D．导线电阻的大小是由它的材料、长度、横截面积和温度决定的9.关于电压表使用方法不正确的是（）A．使用电压表时首先要将表针调至零刻度B．使用电压表测量电压时，被测电压不能超过电压表的最大量程C．电压表千万不能直接连在电源的两端D．使用电压表测量电压时，必须与被测电路并联10.下列关于导体的电阻对电流有阻碍作用的说法中正确的是（）A．导体中有电流，导体才能有电阻B．电阻大小取决于通过它的电流大小C．电阻是导体本身的一种性质，与通过它的电流大小无关D．电阻与导体的长度、横截面积无关11.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A．B．C．D．12.关于导体的电阻，下列说法中正确的是（）A．通过导体的电流是0A时，电阻为0ΩB．导体电阻与它两端的电压成正比，与通过它的电流成反比C．粗细相同的导线，长的导线电阻较大D．同种材料制成的长短一样的两条导线，细的电阻较大13.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是（）A．把电流表看成是断路的B．把电流表看成是一个大电阻C．把电压表看成是断路的D．把电压表看成是一根导线14.如图所示，电源电压9V，开关S闭合，灯泡L1、L2发光，电压表V2示数为3V，电压表V1示数为（）A． 3V B． 6V C． 4.5V D． 9V15.如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流I A、I B、I C，用电压表分别测出AB、BC、AC两点间的电压U AB、U BC、U AC．下列说法正确的是（）A．I A＞I B＞I C B．I A＜I B＜I C C．U AB=U BC=U AC D．U AC=U AB+U BC二、填空题(共3小题)16.如图所示，若将开关闭合，电流表A1的读数为 1.1A，电流表A2的读数为0.2A，则通过L2的电流是 ______ A，若电压表示数为3V，则L1两端的电压是 ______ V．17.如图所示，是小华家里自来水表的表盘，其示数为________m3，如果自来水公司收费标准为2元/吨，且这些水全部被小华家使用，她家应向自来水公司交费________元．18.某同学将两节新干电池接在如图所示的电路中，并用电压表测开关的电压．当开关断开时，电压表示数约为 ______ V；当开关闭合时，电压表示数约为 ______ V．三、实验题(共3小题)19.在“探究影响导体电阻大小的因素”实验中．（规格不同的导体有若干）（1）小明设计了如图甲所示电路．为判断a、b两点间导体电阻的大小，小明应注意观察______ ，具体指明该方案存在的不足： ______ ；（2）小红设计了如图乙所示的电路，当她将一段导体接入a、b两点间并闭合开关后发现灯不亮，经检查电路无断路、短路故障，你认为灯不亮的原因是 ______ ；（3）小丽设计了如图丙所示电路，该电路中灯泡的作用有哪些？① ______ ；① ______ ．（4）“科学研究表明：在导体的材料、横截面积和温度相同的条件下，导体电阻的大小与长度成正比”．你认为用小丽的方案能否得到这个结论？请用欧姆定律加以解释？ ______ ．20.对串联电路电压规律进行了探究．（1）在拆接电路时，开关必须 ______ ；（2）在测L2两端的电压时，小明同学为了节省时间，采用如图方法：电压表所接的B点不动，只断开A点，并改接到C点上；上面的方法能否测出L2两端的电压？ ______ ，为什么？ ______ ；（3）方法改进后，实验数据记录如下表，小明同学分析后得出结论：串联电路总电压等于各用电器两端的电压之和，他认为他得到了正确的结论．那么你认为这个实验结论是否存在着不足？______ ，他应该如何改进 ______ ．21.在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图1所示：（1）当分别把电压表连在图中AB两点、BC两点及AC两点时，闭合开关后测得的数据是：UAB=0，UBC=12V，UAC=12V，则故障可能是 ______ ．（2）故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：分析两组实验数据，可得出： ______ ．（3）本实验设计你认为有什么不合理或可以改进的地方吗？若有，请加以说明（若是电路改进则填写在图2虚线框内）．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.【答案】A【解析】由题中的电路图可知：V1测的是电源电压；V2测的是R2两端的电压．因为串联电路两端的总电压等于各部分电路两端的电压之和，所以电源电压大于R2两端的电压，即V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同，所以V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为6V；V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.2V．所以，电阻R1两端的电压为：U1=U－U2=6V－1.2=4.8V．故选A．2.【答案】A【解析】由电路图可知，开关闭合时，两电阻并联，因并联电路中各支路两端的电压相等，所以，R1和R2两端的电压之比为1：1．3.【答案】D【解析】电流表与被测用电器串联测量通过的电流，在电路中相当于导线；电压表与被测用电器并联测量用电器两端电压，在电路中相当于断路．读图可知，电表b与灯泡串联在一起，所以一定是电流表，而电表a则并联在灯泡与电流表的两端，所以一定是电压表．4.【答案】B【解析】乙表与电源串联，故是电流表，甲与右端的灯并联，故是电压表．故选B．5.【答案】B【解析】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．6.【答案】C【解析】如果两灯泡串联，电流从电源正极依次通过两灯泡和乙表回到电源负极，因此乙为电流表，甲、丙为电压表；如果两灯并联，需将两灯泡“首首相接、尾尾相接”，因此甲、丙为电流表，乙为电压表，所以在四个选项中只有C说法是有可能的，其它选项都不正确．7.【答案】D【解析】电压表在识别电路时可以看成是开路，由图，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，所以灯L1和L2串联，电流表测电路中的电流，电压表测L1两端电压．故A、B、C错误，D正确．8.【答案】D【解析】A、要得到电阻和导线长度的关系，就要采用控制变量法，控制材料、横截面积一定，所以A是错误的；B、要得到电阻和导体横截面积的关系，就要采用控制变量法，控制材料、长度一定，所以B是错误的；C、要得到电阻和材料的关系，就要采用控制变量法，控制横截面积、长度一定，所以C是错误的；D、导体电阻大小的因素与它的材料、长度、横截面积有关，同一导体的电阻还和它的温度有关，所以D是正确的．9.【答案】C【解析】电压表是测量用电器两端电压的仪表．电压表的使用规则有：测量前检验指针是否指在零刻线处；将电压表与待测用电器并联；被测电压不能超过电压表的最大量程，在不能确定电路电压大小时，应选择最大量程并试触．A、电压表使用之前要观察指针是否指在零刻线处，如果不是，需要调零．故A正确；B、使用电压表时，待测电压不能超过电压表的最大量程，否则会损坏电压表．故B正确；CD、使用电压表测量用电器两端电压时，必须使电压表与待测电路并联．故C错误，D正确．10.【答案】C【解析】导体的电阻是其本身的属性，它跟导体的长度、横截面积和材料有关，与导体的两端电压和电流无关．A、导体的电阻与电流无关，是本身的一个基本属性，不符合题意；B、电阻大小取决于导体的长度、横截面积和材料，与电流无关，不符合题意；C、电阻是导体本身的一种性质，与通过它的电流大小无关，符合题意；D、电阻与导体的长度、横截面积有关，不符合题意.11.【答案】D【解析】A、图中接A、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故A不符合题意．B、图中接A、D接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故B不符合题意．C、图中接A、B接线柱；故当滑片向右移动时，连入电路的电阻丝的长度不变，连入电路的电阻不变，故C不符合题意．D、图中接B、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变小，连入电路的电阻变小，故D符合题意．12.【答案】D【解析】A、导体的电阻是导体本身的一种性质，导体一定，则电阻一定，其大小与导体中是否有电流通过无关．故A错误．B、导体的电阻可以通过导体两端的电压和导体中的电流来求解，但其大小是由导体的材料、长度、横截面积决定的，与电压和电流大小无关．故B错误．C、导体的材料没有告诉，所以，长导线的电阻不一定比短导线的电阻大．若是同种材料粗细相同的导线，则长的电阻一定大，故C错误．D、根据电阻的决定因素可知，导体的电阻与横截面积成反比，所以在材料长度相同的情况下，细的电阻较大．故D正确．13.【答案】C【解析】电流表内阻很小，电阻和导线差不多；电压表内阻很大，如果和灯串联，则会造成电流过小，灯不发光，相当于断路．故A、B、D不正确，C正确．14.【答案】A【解析】由图知，两灯泡串联，电压表V1、V2均测量L2两端的电压，所以V1的示数等于V2的示数等于3V．15.【答案】D【解析】因为电路中两灯泡串联，而A、B、C三点是串联电路中的三处，由于串联电路中电流处处相等，因此I A、I B、I C三者大小相等．比较AB间、BC间、AC间的电压值可得：串联电路中总电压等于各部分电路电压之和．即U AC=U AB+U BC16.【答案】0.9；3【解析】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L1支路的电流，则通过L1的电流I1=0.2A；通过L2的电流I2=I-I1=1.1A-0.2A=0.9A；电压表测电源的电压；并联电路中各支路两端的电压相等，L1两端的电压：U1=U=3V．17.【答案】1123.2，2246.4．【解析】水表的示数：1×1000m3+1×100m3+2×10m3+3×1m3+2×0.1m3=1123.2m3；由??=得：m=ρＶ，水的质量：m水=ρ水V水=1.0×103kg/m3×1123.2m3=1.1232×106kg=1.1232×103t，3t=2246.4元．应付水费=2元/t×1.1232×1018.【答案】3；0．【解析】由电路图可知，两灯泡串联，电压表测开关两端的电压，当开关断开时，电压表串联在电路中，测的是电源电压．因串联电路中总电压等于各分电压之和，且一节干电池的电压为 1.5V，所以两节新干电池组成电源的电压U=2×1.5V=3V，当开关闭合时，电压表被短路，相当于测开关两端的电压，示数约为0V．19.【答案】（1）电流表的示数变化；ab间电阻太小时，可导致电路中电流过大烧坏电路中的元件．（2）ab间电阻太大，灯泡两端实际电压远小于额定电压．（3）①保护电路，①粗略反映电路中电流变化．（4）不能，改变导体长度时，无法控制ab间电压相等．【解析】（1）为判断a 、b 两点间导体电阻的大小，应知道流过电阻的电流大小，所以应注意观察电流表的示数变化．该电路无保护电阻，当ab 间电阻太小时，可导致电路中电流过大，烧坏电路中的元件．（2）灯泡与电阻串联，电路无任何故障，但灯不亮，是因为电路中ab 间电阻太大，远大于灯的电阻，灯的分压太小，灯两端的电压远小于灯的额定电压，故灯不亮．（3）灯泡与电阻串联，一方面增大了电路电阻，使电路中的电流不至于过大，对电路起保护作用；另一方面，通过灯泡的亮暗变化，也可以粗略反应电路电流的变化．（4）由电路中电流表可以读出流经电阻的电流大小，电阻与灯串联，当电路电阻一定时，电阻两端的电压也一定，由欧姆定律??=?????，可求出电阻??=?????．按照小丽设计的电路，当ab 间电阻长度变化时，ab 间电阻也发生了变化，电路电流变了，从而ab 间的电压U 也变了，由??=?????，不能判断电阻大小的变化，从而达不到实验目的．20.【答案】（1）断开；（2）不能；电压表正负接线柱接反了；（3）存在不足；更换不同规格的实验器材进行多次实验，然后得出结论【解析】（1）为了安全，在拆接电路时，开关必须断开；（2）由实验步骤可知，电压表正负接线柱接反了，不能测出灯L 2两端的电压．（3）只进行一次实验就得出结论，实验结论具有片面性，为得出普遍结论，应更换不同规格的实验器材进行多次实验，然后得出结论．21.【答案】（1）L 1短路，或L 2断路，或L 1短路同时L 2断路（任答对一种即可）；（2）串联电路中，总电压等于各部分电路两端的电压之和；（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．【解析】（1）如果灯泡L 1短路，电路中只有灯泡L 2电压表相当于测量的电源电压，所以有UAB =0，UBC =12V ，UAC =12V ；如果灯泡L 1正常，灯泡L 2开路，电压表相当于测量的电源电压，所以有UAB =0，UBC =12V ，UAC =12V ；如果灯泡L 1短路，同时灯泡L 2开路，电压表相当于测量的电源电压，所以有UAB =0，UBC =12V ，UAC =12V ．综上所述可知导致该现象的原因是：灯泡L 1短路或L 2断路，或L 1短路同时L 2断路（任答对一种即可）（2）由表中的实验数据可知4+8=12，6+6=12，所以可得结论为：串联电路中，总电压等于各部分电路两端的电压之和．（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.24.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．。

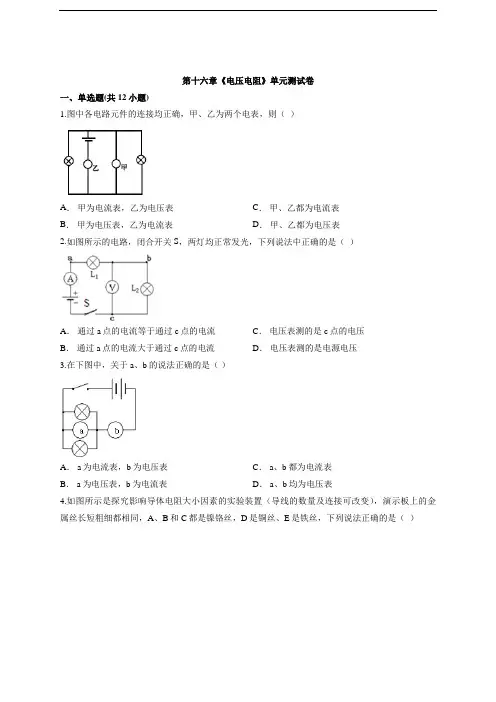

2020级人教版本物理九年级全一册第十六章《电压电阻》单元测试卷
