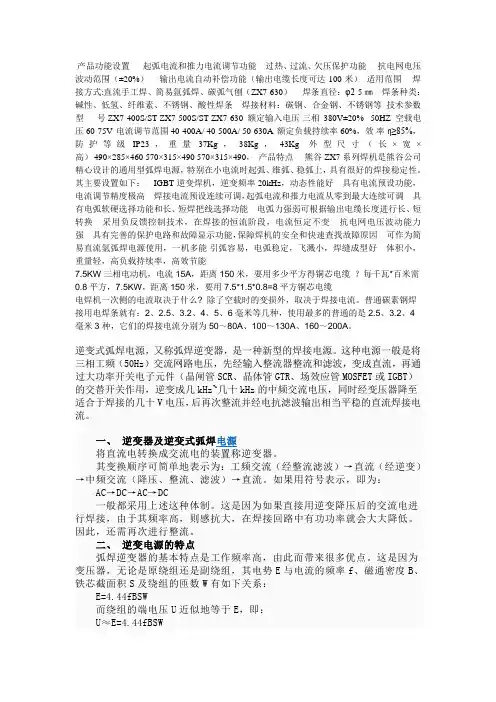

ZX7-160 200 250 315 400 500逆变直流弧焊机使用说明书

整流弧焊机操作规程(正式)及维护规程(正式)

编订：__________________ 单位：__________________ 时间：__________________ 整流弧焊机操作规程(正式)及维护规程(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑

文件编号：KG-AO-5205-29 整流弧焊机操作规程(正式)及维护 规程(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 操作规程 1.操作人员经考试合格取得操作证，方准进行操作，操作者应熟悉本机的性能、结构等，并要遵守安全和交接班制度。 2.工作前检查施焊现场10m内不得有易爆、易燃物。电焊机应放在清洁、干燥、通风处所。 3.电焊用皮线必须绝缘良好，从电焊机到电焊钳之间的导线不应超过30m最长也不应超过50m。电焊钳必须绝缘良好，地线要专用并接好。 4.焊接中应经常检查其温升，如超过60℃应停机降温。 5.工作前应检查硅整流元件与散热片的连接是否拧紧，接通电源，检查通风机的运转是否正常，观察

电压表显示是否正确，察听有否异音；严禁用摇表测试电焊机变压器的次级线圈。 6.工作后，必须检查、清扫设备，做好日常保养工作，拉开电源开关，并将地线与手把线分开盘好，达到整齐、消法、安全。 日常保养 按日常点检标准要求认真点检后: 1.班前 (1)清扫设备外表尘土及油垢。 (2)检查电气联接是否拧紧，检查地线连接是否牢固。 (3)接通电源，通风机正常运转，电压表指示正确，无异常音响。 2.班后 (1)现场打扫干净。 (2)把地线、手把线放置整齐。 (3)保持焊机清洁。 定期保养(工作600h) 1.清擦电焊机内外尘土、油垢。

氩弧焊机安全操作规程卡片

氩弧焊机安全操作规程 1、应检查并确认电源、电压符合要求，接地置安全可靠。 2、应检查并确认气管、水管不受外压和无外漏。 3、根据材质的性能、尺寸、形状先确定极性，再确定电压、电流和氩气的流量。 4、安装氩气减压阀、管接头不得沾有油脂。安装后，应进行试验并确认无障碍和漏气。 5、使用氩弧焊时，操作者应戴防毒面罩。 6、焊机作业附近不宜装置有震动的其他机械设备，不得放置易燃、易爆物品。工作场所应有良好的通风措施。 7、氮气瓶和氩气瓶与焊接地点不应靠得太近，并应直立固定放置，不得倒放。 8、焊接操作及配合保员必须按规定穿戴劳动防护用品。并必须采取防止触电、高空坠落、瓦斯中毒和火灾等 事故的安全措施。 9、现场使用的电焊机，应设有防雨、防潮、防晒的机棚，并应装设相应的消防器材。 10、高空焊接或切割时，必须系好安全带，焊接周围和下方应采取防火措施，并应有专人监护。 11、对承压状态的压力容器及管道、带电设备、承载结构的受力部位和装有易燃、易爆物品的容器严禁进行焊 接和切割。 12、焊接铜、铝、锡等有色金属时，应通风良好，焊接人员应戴防护面罩，呼吸滤清器或采取其他防毒措施。 13、、当清除焊缝时，应戴防护眼镜，头部应避开敲击焊渣飞溅方向。 14、雨天不得露天电焊。在潮湿地带作业时，操作人员应站在铺有绝缘物品的地方，并应穿绝缘鞋。 15、作业后，应切断电源，关闭消耗和气源，焊接人员必须及时脱去工作服，清洗手脸和外露皮肤。 氩弧焊机安全操作规程 1、应检查并确认电源、电压符合要求，接地置安全可靠。 2、应检查并确认气管、水管不受外压和无外漏。 3、根据材质的性能、尺寸、形状先确定极性，再确定电压、电流和氩气的流量。 4、安装氩气减压阀、管接头不得沾有油脂。安装后，应进行试验并确认无障碍和漏气。 5、使用氩弧焊时，操作者应戴防毒面罩。 6、焊机作业附近不宜装置有震动的其他机械设备，不得放置易燃、易爆物品。工作场所应有良好的通风措施。 7、氮气瓶和氩气瓶与焊接地点不应靠得太近，并应直立固定放置，不得倒放。 8、焊接操作及配合保员必须按规定穿戴劳动防护用品。并必须采取防止触电、高空坠落、瓦斯中毒和火灾等事故 的安全措施。 9、现场使用的电焊机，应设有防雨、防潮、防晒的机棚，并应装设相应的消防器材。 10、高空焊接或切割时，必须系好安全带，焊接周围和下方应采取防火措施，并应有专人监护。 11、对承压状态的压力容器及管道、带电设备、承载结构的受力部位和装有易燃、易爆物品的容器严禁进行焊接和 切割。 12、焊接铜、铝、锡等有色金属时，应通风良好，焊接人员应戴防护面罩，呼吸滤清器或采取其他防毒措施。 13、当清除焊缝时，应戴防护眼镜，头部应避开敲击焊渣飞溅方向。 14、雨天不得露天电焊。在潮湿地带作业时，操作人员应站在铺有绝缘物品的地方，并应穿绝缘鞋。 15、作业后，应切断电源，关闭消耗和气源，焊接人员必须及时脱去工作服，清洗手脸和外露皮肤。

氩弧焊工安全操作规程

I If 编号：SM-ZD-31466 氩弧焊工安全操作规程 Through the p rocess agreeme nt to achieve a uni fied action p olicy for differe nt people, so as to coord in ate acti on, reduce bli ndn ess, and make the work orderly. 编制: 审核: 批准: 本文档下载后可任意修改

氩弧焊工安全操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1工作前要穿好工作服、绝缘鞋等安全防护用品，工作 时必须戴上防紫外线眼镜，女工要戴好工作帽。工作时随时佩戴静电防尘口罩。 2检查设备、工具是否良好，氩气、水源必须畅通。如 有漏水现象立即通知修理。 3氩弧焊设备要有专人负责，经常检查、维修，严禁乱 拆乱卸。出现故障应找电工修理，不能带病使用。 4在电弧附近不准赤身和裸露其它部位，不准在电弧附 近吸烟，进食，以免臭氧、烟尘吸入体内。 5机器上和机器周围不准堆放导电物品。 6钨极手工氩弧焊机的变压器严禁烧电焊用。 7使用变压器时一定要有外壳，初级接头必须封闭，否 则不能使用。 8氩弧焊工作场地必须空气流通。工作中应开动通风排 毒设备，通风装置失效时，应停止工作。夏季，一个人连续操作不得

超过半个小时，平时连续操作一小时后应稍休息再操作。 9容器内操作不得少于三人（里边二人，外边一人）做 到容器内有人操作，容器外有人监护和配合。 10非氩弧焊工不准随意操作，学员和培训人员不经班长 同意不能单独操作，参观者未经许可不准动用设备。 11严禁焊接带有压力及易燃，易爆和装过剧毒的工件。 12氩气瓶不准碰撞砸，立放必须有支架，并远离明火 3M以上。 13安装氩气表时要十分注意，必须将表母和瓶嘴丝扣拧 紧（至少五扣）。开气时身体，头部严禁对准氩气表和气瓶节门，以防氩气表和节门打开伤人。 14工作现场、机器周围要保持清洁卫生，电线要保持整 齐完好，用完后必须盘好。 15工作完毕要关好气门、水门及各种电闸，然后方可离 开工作岗位。 16如发生人身、设备事故要保护现场，并报告有关部门。 这里填写您的企业名字 Name of an enterp rise

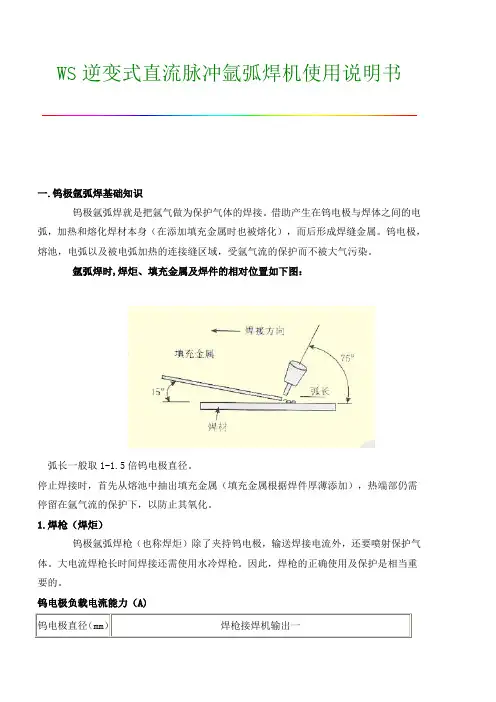

逆变式直流脉冲氩弧焊机使用说明书

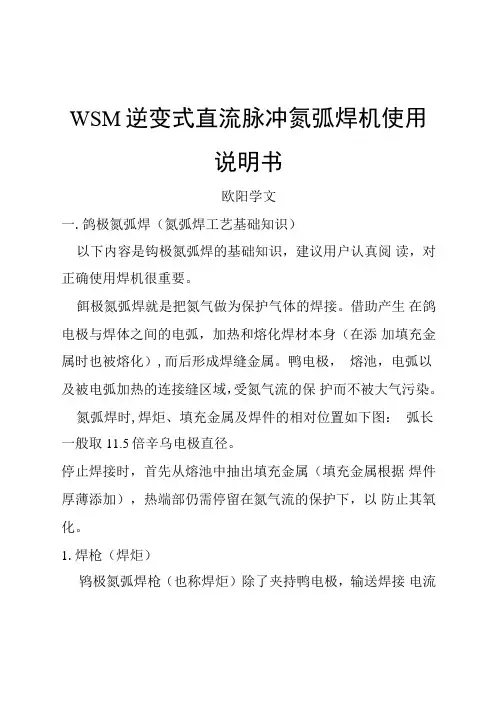

WSM逆变式直流脉冲氩弧焊机使用说明书 一.钨极氩弧焊(氩弧焊工艺基础知识) 以下内容是钨极氩弧焊的基础知识，建议用户认真阅读，对正确使用焊机很重要。 钨极氩弧焊就是把氩气做为保护气体的焊接。借助产生在钨电极与焊体之间的电弧，加热和熔化焊材本身（在添加填充金属时也被熔化），而后形成焊缝金属。钨电极，熔池，电弧以及被电弧加热的连接缝区域，受氩气流的保护而不被大气污染。 氩弧焊时,焊炬、填充金属及焊件的相对位置如下图： 弧长一般取1-1.5倍钨电极直径。 停止焊接时，首先从熔池中抽出填充金属（填充金属根据焊件厚薄添加），热端部仍需停留在氩气流的保护下，以防止其氧化。 1.焊枪（焊炬） 钨极氩弧焊枪（也称焊炬）除了夹持钨电极，输送焊接电流外，还要喷射保护气体。大电流焊枪长时间焊接还需使用水冷焊枪。因此，焊枪的正确使用及保护是相当重要的。 钨电极负载电流能力（A) 钨电极直径 （mm) 直流正极（焊枪接焊机输入一）纯钨钍钨铈钨 φ1.0 20-60 15-80 20-80 φ1.6 40-100 70-150 50-160 φ2.0 60-150 100-200 100-200 φ3.0 140-180 200-300 φ4.0 240-320 300-400

φ5.0 300-400 420-520 2.气路 气路由氩气瓶减压阀、流量计、软管及电磁气阀（在焊机内)等组成。减压阀用以减压和调节保护气体的压力。流量计是标定和调节保护气体流量，氩弧焊机通常采用组合一体式的减压流量计，这样使用方便、可靠。 3.氩气纯度 氩弧焊时材质对氩气纯度的要求 金属材料铬镍不锈钢太难熔金属 氩气纯度（%）≥99.7≥99.98 4.规范参数 钨极氩弧焊的规范参数主要由电流、电压、焊速、氩气流量，其值与被焊材料种类、板厚及接头型式有关。其余参数如钨极伸出喷嘴的长度，一般取1-2倍钨极直径，钨电极与焊件距离（弧长）一般取1.5倍以下钨电极直径，喷嘴大小等则在焊接电流值确定后再选定。一般不锈钢氩弧焊规范如下： 电流种类及极性板厚 mm 卷边对接对接加填充焊丝焊丝直径焊接电流 （A) 氩气流量 （L/min) 焊接电流 （A) 氩气流量 （L/min) 直流正接（焊炬接焊机输出一）0.5 30-50 4 35-40 4 Φ1.0 0.8 30-50 4 35-40 4 Φ1.0 1.0 35-60 4 40-70 4 Φ1.6 1.5 45-80 4-5 50-85 4-5 Φ1.6 2.0 75-120 5-6 80-130 5-6 Φ2.0 3.0 110-140 6-7 120-150 6-7 Φ2.0 焊缝表面颜色与气体保护效果 焊件材料效果 不锈钢最好良好较好不良最坏

直流电焊机安全技术操作规程(最新版)

The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 直流电焊机安全技术操作规程 (最新版)

直流电焊机安全技术操作规程(最新版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 1适用范围 本规程规定了直流电焊机安全操作的有关规定。 本规程适用于公司直流电焊机作业。 2主要内容 2.1电焊机的工作环境必须符合制造厂使用说明中的要求。 2.2电焊机在搬运中，要尽可能地避免震动和碰撞，以免影响其性能。 2.3使用前须先打开风扇电机，观察电压表指针位置是否正确，仔细查听是否有不正常的声音。 2.4应经常清洁硅整流器及其它部件，以延长其使用寿命。 2.5电焊机的饱和电抗器切勿振动，更不应敲击，否则将影响焊机性能。 2.6电焊机在安装前，应检查硅整流元件与散热片的连接是否牢固，如有松动，必须拧紧，以防接触不良而烧毁硅整流元件。

2.7严禁用摇表测试电焊机主变压器的次级线圈和控制变压器的次级线圈。 2.8进线处需有防护罩。 XX设计有限公司 Your Name Design Co., Ltd.
