几种典型的电场线
.几种典型的电场线
8.电场线的特点：
（1）电场线始于正电荷（或无穷远），终于负电荷（或无穷远）；
（2）电场线互不相交；
（3）电场线和等势面在相交处互相垂直；
（4）电场线的方向是电势降低的方向，而且是降低最快的方向；
[例3] (2005·全国)图9-36-4中a 、b 是两个点电荷，它们的电量分别
为Q 1、Q 2，MN 是ab 连线的中垂线，P 是中垂线上的一点.下列哪种情
况能使P 点场强方向指向MN 的左侧?（ ）
A ．Q 1、Q 2都是正电荷，且Q 1＜Q 2
B ．Q 1是正电荷，Q 2是负电荷，且Q 1>|Q 2|
C. Q 1是负电荷，Q 2是正电荷，且|Q 1|＜Q 2
D. Q 1、Q 2都是负电荷，且|Q 1|>|Q 2|
【剖析】场强是矢量，场强的合成遵循平行四边形定则，由平行四边形定则可画出场强的矢量图，可得到ACD 正确.
【答案】ACD
【方法技巧】
本题考查场强的矢量性
，即空间某一点的场强应是各场源电荷在该点激发的电场的矢量和，应该遵循平行四边形定则.
图9－36－4。
几种典型电场线分布示意图及场强电势特点

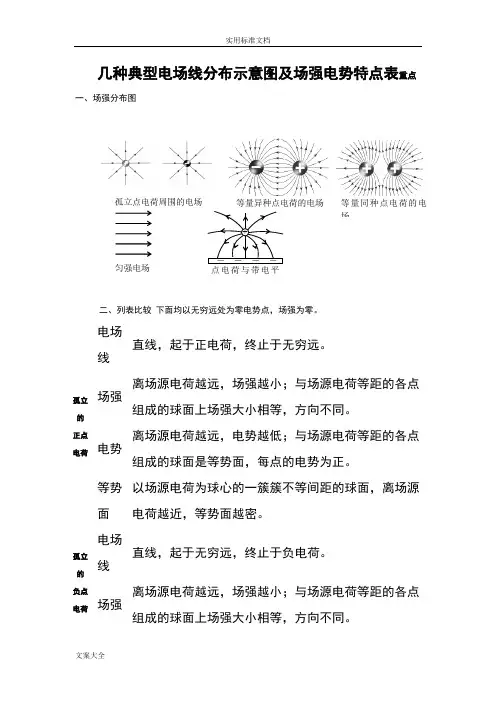

匀强电场 等量异种点电荷的电场 等量同种点电荷的电场－ － － － 点电荷与带电平+孤立点电荷周围的电场几种典型电场线分布示意图及场强电势特点表一、场强分布图二、列表比较 下面均以无穷远处为零电势点，场强为零。
孤立的 正点电荷电场线 直线，起于正电荷,终止于无穷远。
场强 离场源电荷越远,场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势 离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面,每点的电势为正. 等势面 以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密. 孤立的负点电荷电场线直线，起于无穷远，终止于负电荷。
场强 离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等,方向不同. 电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。
等势面 以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
等量同种负点电荷电场线 大部分是曲线,起于无穷远，终止于负电荷；有两条电场线是直线. 电势每点电势为负值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先升高再降低，中点电势最高不为零.中垂场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
线上电势中点电势最低，由中点至无穷远处逐渐升高至零.等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。
电势每点电势为正值.连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等,方向相反，都是指向中点;由连线的一端到另一端,先减小再增大。
电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处;由中点至无穷远处，先增大再减小至零,必有一个位置场强最大.电势中点电势最高,由中点至无穷远处逐渐降低至零。
几种典型电场线分布示意图及场强电势特点
匀强电场等量异种点电荷的电场等量同种点电荷的电场点电荷与带电平孤立点电荷周围的电场 几种典型电场线分布示意图及场强电势特点表重点一、场强分布图二、列表比较 下面均以无穷远处为零电势点，场强为零。
孤立的正点电荷 电场线直线，起于正电荷，终止于无穷远。
场强 离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
孤立的 负点电荷电场线直线，起于无穷远，终止于负电荷。
场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
电势每点电势为负值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最低，由中点至无穷远处逐渐升高至零。
等量电场大部分是曲线，起于正电荷，终止于无穷远；有两条同种正点电荷线电场线是直线。
电势每点电势为正值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
几种典型电场线分布示意图及场强电势特点
几种典型电场线分布示意图及场强电势特点————————————————————————————————作者：————————————————————————————————日期：匀强等量异种点电等量同种点－ － 点电荷与+ 孤立点电荷几种典型电场线分布示意图及场强电势特点表重点一、场强分布图二、列表比较 下面均以无穷远处为零电势点，场强为零。
孤立的 正点电荷电场线直线，起于正电荷，终止于无穷远。
场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。
等势面 以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
孤立的 负点电荷电场线直线，起于无穷远，终止于负电荷。
场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
电势每点电势为负值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最低，由中点至无穷远处逐渐升高至零。
等量电场大部分是曲线，起于正电荷，终止于无穷远；有两条同种正点电荷线电场线是直线。
电势每点电势为正值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。
几种典型电场线分布示意图及场强电势特点
匀强电场 等量异种点电荷的电场 等量同种点电荷的电场－ － － － 点电荷与带电平+孤立点电荷周围的电场几种典型电场线分布示意图及场强电势特点表一、场强分布图二、列表比较 下面均以无穷远处为零电势点，场强为零。
孤立的 正点电荷电场线直线，起于正电荷，终止于无穷远。
场强 离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。
等势面 以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
孤立的 负点电荷电场线直线，起于无穷远，终止于负电荷。
场强 离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。
等势面 以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
电势每点电势为负值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最低，由中点至无穷远处逐渐升高至零。
等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。
电势每点电势为正值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
几种典型电场线分布示意图及场强电势特点
匀强电场 等量异种点电荷的电场 等量同种点电荷的电场－ － － － 点电荷与带电平+孤立点电荷周围的电场创作编号：GB8878185555334563BT9125XW创作者： 凤呜大王*几种典型电场线分布示意图及场强电势特点表重点一、场强分布图二、列表比较 下面均以无穷远处为零电势点，场强为零。
孤立的 正点电荷电场线直线，起于正电荷，终止于无穷远。
场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
孤立的负点电荷电场线直线，起于无穷远，终止于负电荷。
场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
电势每点电势为负值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最低，由中点至无穷远处逐渐升高至零。
等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。
电势每点电势为正值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
几种典型电场线分布示意图及场强电势特点
几种典型电场线分布示意图及场强电势特点表一、场强分布图孤立点电荷周围的电场等量异种点电荷的电场等量同种点电荷的电场+匀强电场－－－－点电荷与带电平二、列表比较下面均以无穷远处为零电势点，场强为零。
电场线直线，起于正电荷，终止于无穷远。
孤立离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不场强的同。
正点离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为电势电荷正。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
电场线直线，起于无穷远，终止于负电荷。
孤立离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不场强的同。
负点离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为电势电荷负。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
等量电势每点电势为负值。
同种连以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中负点场强线点；由连线的一端到另一端，先减小再增大。
电荷上电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂场强垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
线中点电势最低，由中点至无穷远处逐渐升高至零。
电势上电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。
电势每点电势为正值。
连以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中等量场强线点；由连线的一端到另一端，先减小再增大。
同种上电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
正点中以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂电荷场强垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
高中物理选修3-1几种典型电场线分布示意图及场强电势特点表
几种典型电场线分布示意图及场强电势特点表一、场强分布图点电荷的电场线等量异种点电荷电场线等量同种正电荷电场线二、列表比较下面均以无穷远处为零电势点，场强为零。
孤立的正点电荷电场线直线，起于正电荷，终止于无穷远。
场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
孤立的负点电荷电场线直线，起于无穷远，终止于负电荷。
场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
电势每点电势为负值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最低，由中点至无穷远处逐渐升高至零。
等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。
电势每点电势为正值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
几种典型电场线分布示意图及场强电势特点
几种典型电场线分布示意图及场强电势特点匀强等量异种点电等量同种点－ － 点电荷与+孤立点电荷 几种典型电场线分布示意图及场强电势特点表重点一、场强分布图二、列表比较 下面均以无穷远处为零电势点，场强为零。
孤立的正点电荷 电场线直线，起于正电荷，终止于无穷远。
场强 离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。
等势面 以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
孤立电场直线，起于无穷远，终止于负电荷。
的负点电荷线场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
电势每点电势为负值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最低，由中点至无穷远处逐渐升高至零。
等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。
电势每点电势为正值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
几种典型电场线分布示意图及场强电势特点
解：先由W=qU，得AB间的电压为20V，再由已知分析：向右移动正电荷做负功，说明电场力向左，因此电场线方向向左，得出B点电势高。因此φB=16V。
例.α粒子从无穷远处以等于光速十分之一的速度正对着静止的金核射去（没有撞到金核上）。已知离点电荷Q距离为r处的电势的计算式为φ= ，那么α粒子的最大电势能是多大？由此估算金原子核的半径是多大？
以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
等量同种负点电荷
电场线
大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
电势
每点电势为负值。
连线上
场强
以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
电势
由连线的一端到另一端先升高再降低，中点电势最高不为零。
连线上
场强
以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。
电势
由连线的一端到另一端先降低再升高，中点电势最低不为零。
中垂线上
场强
以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
2.带电粒子在匀强电场中的偏转
质量为m电荷量为q的带电粒子以平行于极板的初速度v0射入长L板间距离为d的平行板电容器间，两板间电压为U，求射出时的侧移、偏转角和动能增量。
专题5 典型电场的电场线 等势面-2021年高考物理静电场
