物理选修—几种常见电场线特点
几种常见电场线的分布及其特点
1.点电荷的电场：正点电荷的电场线从正点电荷出发延伸到无限远；负点电荷的电场线从无限远出发延伸到负点电荷。
正点电荷的电场负点电荷的电场
①点电荷的电场中，没有场强相等的点。
（或大小不等或方向不同）
②若以点电荷为球心作一个球面，电场线处处与球面垂直。
在同一球面上的各点场强大小相等方向不同。
③若以点电荷为原点作一条射线，则该射线上的各点场强方向相同大小不等，离点电荷越远场强越小。
2.等量同种点电荷的电场（正）：
①两点电荷连线中点O处的场强为0，向两侧逐渐增大，方向指向中点。
②两点电荷连线中点O沿中垂面（线）到无限远，电场线先变密后变疏，即电场强度先变大后变小，方向背离中点。
③等量同种负点电荷的电场与等量同种正点电荷的电场分布相同，但方向相反。
等量同种正点电荷的电场
3.等量异种点电荷的电场：
①两点电荷连线上的各点电场强度方向从正点电荷指向负点电荷，沿电场线方向先变小后变大，中点处电场强度最小。
②两点电荷连线的中垂面（线）上，电场强度的方向均相同，且总与中垂面（线）垂直指向负点电荷一侧，从中点到无穷远处电场强度不断减小，中点电场强度最大。
等量异种点电荷的电场
4.平行金属板的电场（匀强电场）：
①两平行金属板形成的电场是匀强电场。
电场中各点大小相等方向相同，
其电场线是间隔相等的平行线
匀强电场
5.点电荷与金属板的电场
①在金属板附近电场方向均垂直于金属板。
点电荷与金属板的电场
6.常见一般电场：
①可假象在B端有一个正电荷，在A端有一个负电荷。
②E
A >E
C
>E
B
③同一电荷在A受到的电场力大于在B受到的电场力。
④若粒子运动轨迹如沿图中虚线所示，可断定粒子
所受电场力斜向左上（曲线运动中轨迹凹侧为受力方向）。
常见一般电场若仅受电场力则粒子带增加（根据力与运动方
E A >E
B
>E
O
=0
E D >E
C
>E
O
=0
E D >E
E
>0。
2019年高中物理教科版选修3-1教学案：第一章 第3节 电场 电场强度和电场线 Word版含答案
第3节电场__电场强度和电场线1．电场是电荷周围存在的一种特殊物质，它对放入其中的电荷有力的作用。
2．电场强度是用来描述电场的力的性质的物理量，其定义式为E＝F q。
3．电场强度是矢量，电场中某点的电场强度的方向规定为正电荷在该点所受的静电力的方向。
4．电场线是为了形象描述电场而引入的假想的线，是由英国物理学家法拉第首先提出的。
其疏密程度表示电场的强弱，其每点的切线方向表示该点的电场强度的方向。
5．匀强电场中各点电场强度的大小相等、方向相同，其电场线是间隔相等的平行直线。
一、电场1．电场的概念与基本性质2．电场力电场对电荷的作用力。
3．静电场静止电荷周围产生的电场。
二、电场强度1．检验电荷和场源电荷 (1)检验电荷(2)场源电荷如果电场是由某个带电体激发产生的，那么该带电体所带的电荷称为场源电荷或源电荷。
2．电场强度(1)定义：放入电场中某处的检验电荷受到的电场力跟它的电荷量的比值。
(2)公式：E ＝Fq 。
(3)单位：牛每库，符号N/C 。
(4)方向：电场强度是矢量，规定某点电场强度的方向跟正电荷在该点所受的静电力的方向相同。
负电荷在电场中某点所受的静电力的方向跟该点电场强度的方向相反。
3．真空中点电荷的场强 (1)大小：E ＝k Qr 2。
(2)方向①正点电荷：某点P 的场强方向沿着二者连线背离正电荷，如图1-3-1甲所示。
图1-3-1②负点电荷：某点P 的场强方向沿着二者连线指向负电荷，如图乙所示。
三、电场线 1．概念电场线是画在电场中的一条条有方向的曲线，曲线上每点的切线方向表示该点的电场强度方向。
2．特点(1)曲线上切线方向表示该点的场强方向。
(2)起始于正电荷(或无穷远)终止于负电荷(或无穷远)，电场线不闭合。
(3)任意两条电场线不相交。
(4)电场线的疏密表示场强的强弱。
(5)电场线是为了形象描述电场而假想的曲线，实际并不存在。
3．几种常见典型电场的电场线1．自主思考——判一判(1)在电场中的电荷，不论是静止的还是运动的，都受到电场力的作用。
专题-电场线与E-x图像
猜想此电场Ｅ沿x轴 的图像。
E
＋o －
x
x
＋－
6、等量异种点电荷电场线与点电荷连线上E-x图像（2）
E
－o ＋
x
x
－＋
7、等量异种点电荷电场线与点电荷连线中垂线上E-x图像
试描述此电场沿x轴的 特点？
猜想此电场Ｅ沿x轴 的图像。
E
－
E
o
x
x
小结：几种常见的E-x图像
E
E
E
－
x
o
E
x
＋
x
＋ ＋
E
E
＋
x ＋＋
x
＋－
x
＋
例1、（2009上海物理）两带电荷量分别为＋q和－q 的点电荷放在x轴上，相距为L，能正确反映两电荷
连线上场强大小E与x关系的图象是( A )
A
B
当x l 时，E最小 2
C
D
Emin
2 kq ( l )2
8kq l2
2
例2、如图，已知匀强电场E中沿平行于E的方向上 两点A、B相距d,利用电场的E-x图像求UAB
E
o－ －
x
x
－－
5、等量同种点电荷电场线与点电荷连线中垂线上E-x图 像（1）
试描述此电场沿x轴的 特点？
猜想此电场Ｅ沿x轴 的的图像。
E
o
x
x
5、等量同种点电荷电场线与点电荷连线中垂线上E-x图 像（2）
E
－
o
x
－
x
6、等量异种点电荷电场线与点电荷连线上E-x图像（1）
试描述此电场沿x轴的 特点？
o
x1
x1
x2 x3
高中物理选修3-1笔记 电场
第一章静电场1.1电荷及其守恒定律一、电荷1.物体带电：物体有了吸引轻小物体的性质，我们就说它带了电或有了电荷。
2.两种电荷（自然界只存在两种电荷）1）正电荷：用丝绸摩擦过的玻璃棒所带的电荷（丝玻正）2）负电荷：用毛皮摩擦过的橡胶棒所带的电荷（毛橡负）3.自由电子和离子金属中原子核最远的电子往往会脱离原子核的束缚而在金属中自由活动，这种电子叫做自由电子，失去这种电子的原子便成为带正电的离子。
（失正得负）4.作用规律：同种电荷相互排斥，异种电荷相互吸引二、物体带电的三种方式（本质都是自由电子的转移）1.摩擦起电当两个物体相互摩擦时，一些束缚得不紧的电子往往从一个物体转移到另一个物体，于是原来是电中性的物体由于得到电子而带负电，失去电子的物质则带正电。
2.静电感应当导体靠近带电体时，导体中的自由电子就会受到带电体对它的排斥或者吸引，使导体两端出现异种电荷，近端与带电体异号，远端与带电体同号，这种方式称为感应起电，这种现象称为静电感应。
验电器的原理：两片金箔带同种电荷，彼此相斥而张开3.接触起电不带电的物体与带电体接触，能使不带电的物体带上电荷，这种方式成为接触起电。
分配规律：A带-Q，B带+5Q，AB接触再分开，电荷相加在平分A=B=+2Q三、电荷守恒定律1.内容：电荷既不会创生，也不会消灭，只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分。
在转移的过程中，电荷的总量保持不变。
在一定情况下，带电粒子可以产生和湮灭。
一个高能光子在一定条件下可以产生一对正、负电子；一对正、负电子可以同时湮灭转化为光子。
现代表述：一个与外界没有电荷交换的系统，电荷的代数和保持不变。
四、元电荷1.电荷量：电荷量又叫电量，它表示了电荷的多少，其单位是“库仑”，简称“库”，用符号C表示2.元电荷：最小电荷量（即科学实验发现的最小电荷量，最早由美国物理学家密里根测定），用e表示。
电荷量不能连续变化1）e=1.6×10-19C2）质子：所带电荷量与元电荷相同，符号与电子相反。
高二物理选修3-1电学知识点总结
高二物理选修3-1电学知识点总结电学是高二学生学习物理的重点内容，有哪些知识点需要了解?下面是小编给大家带来的高二物理选修3-1电学知识点，希望对你有帮助。
高二物理选修3-1电学知识点一、电场基本规律1、电荷守恒定律：电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，在转移过程中，电荷的总量保持不变。
(1)三种带电方式：摩擦起电，感应起电，接触起电。
(2)元电荷：最小的带电单元，任何带电体的带电量都是元电荷的整数倍，e=1.610-19C密立根测得e的值。
2、库仑定律(1)定律内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的平方成反比，作用力的方向在它们的连线上。
(2)表达式：k=9.0109N?m2/C2静电力常量(3)适用条件：真空中静止的点电荷。
二、电场能的性质1、电场能的基本性质：电荷在电场中移动，电场力要对电荷做功。
2、电势(1)定义：电荷在电场中某一点的电势能Ep与电荷量的比值。
(2)定义式：单位：伏(V)带正负号计算(3)特点：○1电势具有相对性，相对参考点而言。
但电势之差与参考点的选择无关。
○2电势一个标量，但是它有正负，正负只表示该点电势比参考点电势高，还是低。
○3电势的大小由电场本身决定，与Ep和q无关。
○4电势在数值上等于单位正电荷由该点移动到零势点时电场力所做的功。
(4)电势高低的判断方法○1根据电场线判断：沿着电场线电势降低。
AB○2根据电势能判断：正电荷：电势能大，电势高;电势能小，电势低。
负电荷：电势能大，电势低;电势能小，电势高。
结论：只在电场力作用下，静止的电荷从电势能高的地方向电势能低的地方运动。
3、电势能Ep(1)定义：电荷在电场中，由于电场和电荷间的相互作用，由位置决定的能量。
电荷在某点的电势能等于电场力把电荷从该点移动到零势能位置时所做的功。
(2)定义式：带正负号计算(3)特点：○1电势能具有相对性，相对零势能面而言，通常选大地或无穷远处为零势能面。

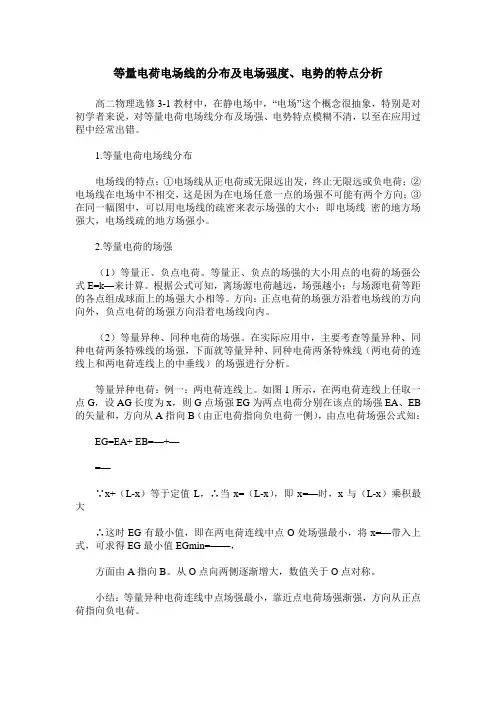

等量电荷电场线的分布及电场强度、电势的特点分析
等量电荷电场线的分布及电场强度、电势的特点分析高二物理选修3-1教材中，在静电场中，“电场”这个概念很抽象，特别是对初学者来说，对等量电荷电场线分布及场强、电势特点模糊不清，以至在应用过程中经常出错。
1.等量电荷电场线分布电场线的特点：①电场线从正电荷或无限远出发，终止无限远或负电荷；②电场线在电场中不相交，这是因为在电场任意一点的场强不可能有两个方向；③在同一幅图中，可以用电场线的疏密来表示场强的大小：即电场线密的地方场强大，电场线疏的地方场强小。
2.等量电荷的场强（1）等量正、负点电荷。
等量正、负点的场强的大小用点的电荷的场强公式E=k—来计算。
根据公式可知，离场源电荷越远，场强越小；与场源电荷等距的各点组成球面上的场强大小相等。
方向：正点电荷的场强方沿着电场线的方向向外，负点电荷的场强方向沿着电场线向内。
（2）等量异种、同种电荷的场强。
在实际应用中，主要考查等量异种、同种电荷两条特殊线的场强，下面就等量异种、同种电荷两条特殊线（两电荷的连线上和两电荷连线上的中垂线）的场强进行分析。
等量异种电荷：例一：两电荷连线上。
如图1所示，在两电荷连线上任取一点G，设AG长度为x，则G点场强EG为两点电荷分别在该点的场强EA、EB 的矢量和，方向从A指向B（由正电荷指向负电荷一侧），由点电荷场强公式知：EG=EA+ EB=—+—=—∵x+（L-x）等于定值L，∴当x=（L-x），即x=—时，x与（L-x）乘积最大∴这时EG有最小值，即在两电荷连线中点O处场强最小，将x=—带入上式，可求得EG最小值EGmin=——，方面由A指向B。
从O点向两侧逐渐增大，数值关于O点对称。
小结：等量异种电荷连线中点场强最小，靠近点电荷场强渐强，方向从正点荷指向负电荷。
例二：中垂线上。
如图2所示，在中垂线上，任取一点H，设OH=x，根据对称性知：EH沿水平方向向右，即在中垂线上各点场强水平向右（垂直于中垂线指向负电荷一侧），沿中垂线移动电荷，电场力不做功，由电势差定义知：中垂线为一等势线，与无限远处等势，即各点电势为零。
高中物理选修3-1几种典型电场线分布示意图及场强电势特点表
几种典型电场线分布示意图及场强电势特点表一、场强分布图点电荷的电场线等量异种点电荷电场线等量同种正电荷电场线二、列表比较下面均以无穷远处为零电势点，场强为零。
孤立的正点电荷电场线直线，起于正电荷，终止于无穷远。
场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
孤立的负点电荷电场线直线，起于无穷远，终止于负电荷。
场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
电势每点电势为负值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最低，由中点至无穷远处逐渐升高至零。
等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。
电势每点电势为正值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
人教版高中物理选修选修3-1《1.3 电场强度》章节
①点电荷形成的电场中，不存在电场强度相等的点。 ②若以点电荷为球心做一个球面，电场线处处与球面垂直。 在此球面上电场强度大小处处相等，方向各不相同。
(2)等量同种电荷的电场：电场线分
布如图 1－3－8 所示(以等量正电荷为
例)，其特点有：
①两点电荷连线的中点 O 处电场强度
图 1－3－8
(1)电场和磁场统称为 电磁场 ，电磁场是一种特殊物质，
也有能量、动量。
(2)电荷之间的库仑力是通过 电场 发生的。
(3)电场是客观存在的。电场的一个重要特征就是对放入
其中的电荷有力 的作用。
2．试探电荷与场源电荷 (1)试探电荷：如图 1－3－1 所示，带电小球 q 是用来检验电 场是否存在及其强弱分布情况的，称为试探电荷，或检验电荷。
②两电荷的连线上：在两电荷的连线上，每点电场强度的 方向由该点指向中点 O，大小由 O 点的电场强度为零开始向两 端逐渐变大；任意一点 c 与该点关于 O 点的对称点 d 的电场强 度大小相等，方向相反，如图 1－3－6 所示。
[特别提醒] 等量同种负点电荷的电场中电场强度大小的 分布规律与等量同种正点电荷的分布规律完全相同，只是电场 强度的方向对应相反罢了。
解析：由电场强度的定义式得： E＝Fq＝34..00× ×1100－ －49 N/C＝7.5×104 N/C，即该处电场强度大小 为 7.5×104 N/C，因为放入的是负电荷，其电场力方向与电 场强度方向相反，所以电场强度方向水平向左。如果把这个 点电荷移走，该处的电场强度大小仍为 7.5×104 N/C。 答案：7.5×104 N/C 方向水平向左 7.5×104 N/C
②两点电荷连线的中垂面(中垂线)上，电场线的方向均相 同，即电场强度方向都相同，总与中垂面(或中垂线)垂直且指 向负点电荷一侧，从中点到无穷远处，电场强度大小一直减小， 中点处电场强度最大。
人教版高中物理选修3-1：电场线、等势线与运动轨迹的综合分析
转换对象 思路立现
等势面→电场线
将等势面转化为电场线后，可以较容易地判断 出带电粒子的受力方向，确定电场力做功情况， 进而确定电势能的变化
[解析] 由题图等势面可知两固定的 等量异号点电荷的电场分布如图 所示。带负电的粒子在等量异号点电荷所 产生电场中的偏转运动轨迹如图所示，则 粒子在电场中做曲线运动。电场力对带负电的粒子先做正功
答案：CD
变式3（双选）图中5虚线为一组等距离的同心圆，圆心处 固定一带正电的点电荷。一带电粒子以一定初速度射入
电场，实线为粒子仅在电场力作用下的运动轨迹，a、b、 c三点是实线与虚线的交点。则该粒子( )
A．带负电
B．在c点受力最大
V
C．在b点的电势能大于在c点的电势能
V
D．由a点到b点的动能变化大于由b点
B． a虚线对应的粒子的加速度越来越大 C．b虚线对应的粒子的加速度大小不变 D．b虚线对应的粒子的质量大于c虚线对
应的粒子的质量
• 4、解析 由于电场线没有明确方向，因此无法确 定三个带电粒子的电性；根据电场线的疏密程度 可知，a虚线对应的粒子的加速度越来越小，c虚 线对应的粒子的加速度越来越大，b虚线对应的粒 子的加速度大小不变，故C选项正确；由于b虚线 对应的带电粒子所做的运动为匀速圆周运动，而c 虚线对应的粒子在不断地向场源电荷运动，故D 选项正确．
度 越大 ，反之__越__小______。
3.运动轨迹 带电粒子移动的路径（MN），带电粒子受力方 向指向运动轨迹的凹侧
F
典例1
（双选）一带电粒子从电场中的A点运动到B 点，轨迹如图中虚线所示，不计粒子所受 的重力，则( ) BD A． A点的场强小于B点的场强 B．粒子带负电 C．粒子的加速度逐渐增加 D．粒子的速度不断减小 V
高中物理选修3-1电场-电场强度和电场线知识点考点高考题总结
1-3电场 电场强度和电场线考试要点：1、了解电场、电场强度、电场线的概念及相互关系。
2、理解电场强度的物理意义、定义式、知道点电荷电场强度公式。
3、区分场源电荷与检验电荷的不同。
正确认识定义式与点电荷电场公式的关系。
4、了解各种基本电场的电场线情况。
电场线与运动的关系。
考试重点：电场强度定义、电场线考试难点：电场强度定义与意义【知识点回顾】（一）电场1、电场——电荷周围空间存在的一种特殊物质。
电场电荷作用的媒介，对放入其中的电荷会产生力的作用。
又具有能的作用。
（二）电场强度根据电场的基本性质——对放入电场中的电荷会产生力的作用。
1、定义：E= F/q ，单位：F/N; q/C; E(N/C)方向：正电，E 与F 同向，负电：E 与F 反向。
讨论：（1）比值定义：E= F/q ， 则能说E 与F 成正比，E 与q 成反比吗？（不：当q 加倍，F 加倍，但E 不变。
）E 由q 、F 来决定吗？（E 虽然由它们来定义，但并不由它们决定。
由场源电荷决定）回顾：R=U/T ，ρ=m/v ，同样道理。
2、点电荷的电场（在距Q 为R 处的电场）推理：放入电荷q ，受力为2rQq k F =；电场强度为：22r Q k qr Qq k q F E === 说明：① E 大小：E ∝Q ；E ∝1/r 2; E 方向：沿连线+Q 向外；-Q 向里。
② 两个公式比较：qF E =；定义式，适用于一切情况。
E 并不由F 、q 决定。
2r Q kE =，只适用于真空点电荷电场。
E 由Q 、R 决定。
③ 求F 两种方法：F=qE, q r Q k r Qq k F )(22== 公式括号内的意义？ ④ 比方：电场——风场；场源电荷——电风扇；检验电荷q ——检测的纸片。
(3)多个点电荷电场：为各个点电荷产生电场强度的矢量和。
..21++=E E E ρρρ如图1，等量异种电中垂线上各点电场方向？大小如何变化？图2例：如图,q B =1×10-6C, r=1m, F B =1.8×10-2N,求：① E B ；q A ; ②若q B ′=0.2×10-6C; E B =? ③ AC=2m; E C =?解：① E B =F/q B =1.8×104N/C C C kr E q A A 69421021091108.1-⨯=⨯⨯⨯== ② E B 不变，F 变大为原来的5倍；③ 由2rQ k E =，R 为2倍，则E 为B 点的1/4；E C =1.8×104/4=0.45×104N/C.（三）电场线——各点的切线方向都与该点的电场强度方向一致的有方向曲线（假想曲线），1、电场线与电场强度：电场线切线方向——E 方向；疏密程度——E 大小；2、特点：不相交、不重合、不中断（无电荷处）、不闭合、起于正电荷，止于负电荷。
物理选修生活中的静电现象
练习4
下列有关生活中的静电： 有利的是（ ①②③ ） 有害的是（ ④⑤⑥ ）
①静电除尘 ②静电喷涂 ③静电复印 ④雷雨天高大树木下避雨 ⑤飞机轮胎用导电橡胶制成 ⑥电视荧屏上常有一层灰尘
二.雷电和避雷
云层之间或云层与地面之间发生强烈放电 时,能产生耀眼的闪光和巨响,这就是闪电和雷 鸣，闪电的电流可以高达几十万安培，会使建 筑物严重损坏，
导体尖锐部位的电荷特别密集．尖端附近的 电场就特别强,会放出电荷,这种现象我们称之为尖 端放电，
高压电气设备的放电现象
动画：尖端放电
富兰克林通过实验发现了尖端放电, 并在1753年发明了避雷针,
带点云层靠近建筑物时, 避雷针通过尖端放
建筑物带上了异号电荷
电中和了云层中的电荷
三.静电的应用和防止
静电在工业和生活中有很重要的用途,有时又 会带来很多麻烦,需要防止，在许多场合都可以发 现人们应用静电的例子，有哪些例子呢
1.静电除尘 燃煤时会产生
大量煤灰,污染大 气,在烟囱底部安 装静电除尘器就可 以把煤灰除掉，
知识回顾
定义：E＝F/q 电场强度 方向：正电荷受电场力方向
电荷 电场
电场的合成：平行四边 形法则
场强方向：切线方向
电场线
电场的强弱：疏密 几种类型电场的电场线
本节导航
一.放电现象 二.雷电和避雷 三.静电的应用和防止
一.放电现象
汽车拖的铁链能 把电荷导入大地
飞机轮胎用导电像 胶制成,可以避免着陆时 机身积累电荷
高考链接
1.下列在静电场中叙述正确的是（ C ） A.电场强度处处为零的区域内,电势也一 定处处为零 B.电场强度处处相同的区域内,电势也一 定处处相同 C.电场强度的方向总是跟等势面垂直的 D.沿着电场强度的方向,电势总是不断降 低的
