高层建筑导线及电缆分支连接方式浅谈

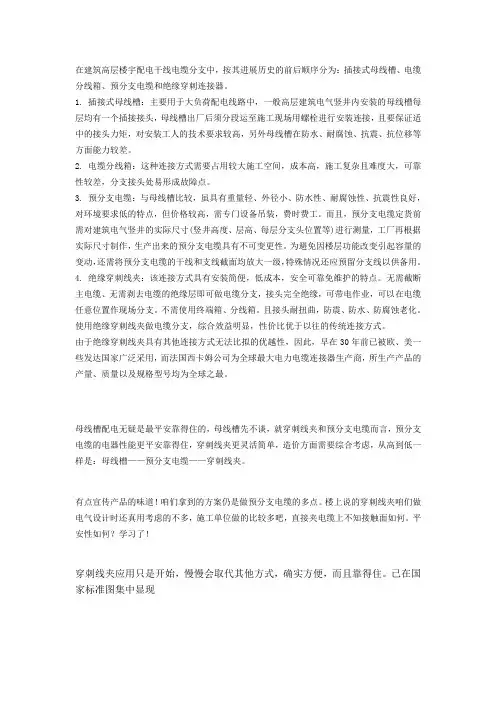

在建筑高层楼宇配电干线电缆分支小结
在建筑高层楼宇配电干线电缆分支中，按其进展历史的前后顺序分为：插接式母线槽、电缆分线箱、预分支电缆和绝缘穿刺连接器。
1. 插接式母线槽：主要用于大负荷配电线路中，一般高层建筑电气竖井内安装的母线槽每层均有一个插接接头，母线槽出厂后须分段运至施工现场用螺栓进行安装连接，且要保证适中的接头力矩，对安装工人的技术要求较高，另外母线槽在防水、耐腐蚀、抗震、抗位移等方面能力较差。
2. 电缆分线箱：这种连接方式需要占用较大施工空间，成本高，施工复杂且难度大，可靠性较差，分支接头处易形成故障点。
3. 预分支电缆：与母线槽比较，虽具有重量轻、外径小、防水性、耐腐蚀性、抗震性良好，对环境要求低的特点，但价格较高，需专门设备吊装，费时费工。
而且，预分支电缆定货前需对建筑电气竖井的实际尺寸(竖井高度、层高、每层分支头位置等)进行测量，工厂再根据实际尺寸制作，生产出来的预分支电缆具有不可变更性。
为避免因楼层功能改变引起容量的变动，还需将预分支电缆的干线和支线截面均放大一级，特殊情况还应预留分支线以供备用。
4. 绝缘穿刺线夹：该连接方式具有安装简便，低成本，安全可靠免维护的特点。
无需截断主电缆、无需剥去电缆的绝缘层即可做电缆分支，接头完全绝缘，可带电作业，可以在电缆任意位置作现场分支。
不需使用终端箱、分线箱。
且接头耐扭曲，防震、防水、防腐蚀老化。
使用绝缘穿刺线夹做电缆分支，综合效益明显，性价比优于以往的传统连接方式。
由于绝缘穿刺线夹具有其他连接方式无法比拟的优越性，因此，早在30年前已被欧、美一些发达国家广泛采用，而法国西卡姆公司为全球最大电力电缆连接器生产商，所生产产品的产量、质量以及规格型号均为全球之最。
母线槽配电无疑是最平安靠得住的，母线槽先不谈，就穿刺线夹和预分支电缆而言，预分支电缆的电器性能更平安靠得住，穿刺线夹更灵活简单，造价方面需要综合考虑，从高到低一样是：母线槽——预分支电缆——穿刺线夹。
有点宣传产品的味道！咱们拿到的方案仍是做预分支电缆的多点。
在高层建筑中预制分支电力电缆的安装
在高层建筑中预制分支电力电缆的安装随着城市化的快速发展，高层建筑的建设日益增多。
在高楼大厦中，分支电力电缆的安装是至关重要的一部分，其质量直接关系到建筑的电气安全与稳定性。
然而，传统的电力电缆安装方式需要现场浇筑混凝土，工期长、工艺复杂、造价高。
因此，在高层建筑中使用预制分支电力电缆的安装方式成为了不可忽视的重要选项。
本文旨在探讨在高层建筑中预制分支电力电缆的安装技术，并对其优缺点进行分析和总结。
本文的主要内容分为四部分：预制分支电力电缆的概念、应用及优点、预制分支电缆的安装技术、预制分支电缆的缺点及应对措施。
一、预制分支电力电缆的概念、应用及优点预制分支电力电缆是在工厂内先将电缆预制成指定长度的分支电缆，然后通过预先设置预埋件或安装支架，将电缆母线与分支电缆套接，最后通过接线盒（或分支接头）进行接线。
与传统的电力电缆安装方式相比，预制分支电力电缆具有以下几个优点：1.工期短：预制分支电力电缆可以在工厂内预先制作，减少了现场施工时间和工期，提高了安装效率。
2.安装方便：预制分支电力电缆将电缆母线与分支电缆一并安装在预埋件或支架上，避免了现场浇筑混凝土的繁琐工序，同时减少了安装人员的劳动强度。
3.质量稳定：预制分支电力电缆的制作过程在严格的质检下进行，保证了电缆的质量稳定，降低了电气事故的风险。
4.保养成本低：预制分支电力电缆的安装后，可直接接入配电系统中，便于以后维护和管理，减少了保养成本和周期。
二、预制分支电缆的安装技术预制分支电力电缆的安装技术包括以下四个步骤：1.测量定位：首先需要对电缆进行测量和定位，确保分支电缆与母线的线距和高度符合设计要求。
2.预埋件或支架安装：根据建筑结构和设计要求，选用预埋件或支架，将其安装在预定的位置。
3.分支电缆安装：在预埋件或支架上安装预制好的分支电缆，将其与母线连接。
4.接线盒（或分支接头）安装：最后进行接线盒（或分支接头）的安装，并进行接线。
预制分支电力电缆的安装过程简单、高效，不需要现场停电，减少了电气事故的概率。
高层建筑电力电气线路安装施工技术探讨
高层建筑电力电气线路安装施工技术探讨摘要：在高层建筑之中，电气系统使用的频率较大，使用较多的设备，因此对其安全、智能等方面的要求越来越高，这就需要电力电气线路安装过程中必须具有较高的技术。
对高层建筑来讲，其电力电气线路安装主要有动力、照明、线路铺设等系统和内容，笔者在本文中对此进行研究和探讨。
关键词：高层建筑；电气线路；安装施工；技术研究相对于普通建筑来讲，高层建筑电力电气线路安装存在一定的差异，或者可以讲差异巨大。
不仅如此，随着人们生活水平的提升，人们在电力电气上的要求越来越高，因此需要具有高超的施工技术，笔者在本文中首先研究了电力电气线路在高层建筑之中安装的主要工作，然后分析了电力电气线路在高层建筑中的施工技术，以期不断提升施工质量和效果。
1高层建筑电力电气线路安装过程中的主要工作1.1线缆的选择安装的时候我们需要选择额定电压在450/750V 等级的普通导线，电缆需要选择高等级的线缆进行铺设。
我们还应该根据建筑的实际运用确定选择电路和电缆的具体类型，一般情况下民用建筑优先选择铜电缆，重要的建筑选择高等级的线缆，工业等具有一定腐蚀性的地方，应该不选择金属材质的管路。
在供配电系统之中，应该对其整体情况加以重视，然后根据实际情况选择载流量，选择线缆的载流量要大于实际载流量，不然会影响线路的正常使用和功能的正常发挥。
1.2线缆的敷设一些交流或者直流电缆，其电压等级、回路灯不同，不能使用同一根导管进行处理，在相同的交流回路之中不能再同一个金属材质的管理之中，不管是哪种线路，穿管的时候不能有接头出现。
要是线路所经过的区域内有可燃物存在，那么线缆铺设就应该采取金属材质的管路，以免出现安全火灾隐患。
高层建筑要是在防火分区穿越的时候采用封闭式母线或电缆托盘的方式，可以铺设在上方。
2高层建筑的电力电气线路安装和施工技术2.1安装重点一般情况下高层建筑的供电方式为变压器线路，和正常电压项目输电电压会稍微高一点，唯有如此，才能对每一位用户的用电质量加以保证，高层建筑的稳定性用电的实际需求才会实现。
电线布线与接线方法
电线布线与接线方法在电气工程中，电线布线和接线方法是非常重要的环节，它们直接关系到电器设备的使用安全和电路的正常运行。
正确的电线布线和接线方法能够提高电力传输效率，减少电器设备故障的发生。
本文将介绍一些常见的电线布线与接线方法，并探讨它们的优缺点。
一、电线布线方法1. 直线布线法直线布线法是最简单、最常见的一种布线方法。
它的特点是电线沿直线铺设，路径简单明了。
这种布线方法适用于没有太多电器设备或电线的独立运行通道的情况。
然而，直线布线法的缺点是容易造成电磁干扰，影响电器设备的正常工作，因此需要合理安排电线的走向，避免与其他信号线交叉。
2. 环形布线法环形布线法是一种将电线形成环状进行布线的方法。
它主要适用于多个电器设备集中放置的场所，能够有效地减少电线长度，降低电流损耗。
此外，环形布线法还具有便于管理和检修的优点。
然而，环形布线法需注意环路过长时电压降低的问题，并确保环路上各个分支电路的负载平衡。
3. 星形布线法星形布线法是将所有电器设备的电源线都连接到中央控制箱的方法。
通过中央控制箱的管理，可以方便地监控和管理各个电器设备的用电情况。
星形布线法还具有安全性高、操作简便等优点。
然而，此方法的缺点是需要配备较大容量的控制箱，并且增加了电线的使用长度，增加了电流损耗。
二、接线方法1. 线端子接线法线端子接线法是将电线的裸露部分放入端子盒内，通过拧紧螺丝将电线固定在端子上的方法。
此方法能够保持电线接触的可靠性，减少接触电阻和短路的风险。
线端子接线法还具有隔离、防护电线的作用，能够提高安全性。
然而，此方法接线过程较为繁琐，需注意正确拧紧螺丝，避免接线不牢固。
2. 压接接线法压接接线法是将电线的裸露部分放入压接端子内，通过压接来连接电线的方法。
压接接线法操作简便、速度快，适用于较大规模的电线接线。
此方法还具有良好的导电性能和可靠的接触性，但需注意压接端子选择合适的规格和正确的压接操作，避免引起接触不良或短路等问题。
导线及电缆选择
2024/1/23
(二). 电缆的选择
(1). 电缆型号应根据线路的额定电压、环境条件、敷设 方式和用电设备的特殊要求等进行选择。
(2). 电缆的持续允许载流量，应按敷设处的周围介质温 度进行校正：1）当周围介质为空气时，空气温度应取敷设 处10年或以上的最热月的每日最高温度的月平均值。2）在 生产厂房、电缆隧道及电缆沟内，周围空气温度还应计入 电缆发热、散热和通风等因素的影响。当缺乏计算资料时， 可按上述空气温度加5℃。3）当周围介质为土壤时，土壤 温度应取敷设处历年最热月的平均温度。电缆的持续允许 载流量，还应按敷设方式和土壤热阻系数等因素进行校正。2024/1来自23感谢阅读 感谢阅读
感谢阅读 感谢阅读
2．电压损失条件：导线或电缆在通过正常最大负荷电流时产 生的电压损失应小于规定允许的电压损失，以保证供电质量。
3．机械强度条件：在正常工作条件下，导线应有足够的机械 强度以防止断线，故要求导线截面不应小于最小允许截面。
4 ．经济电流密度条件：选择导线截面时，即要降低线路的电 能损耗和维修费等年运行费用，又要尽可能减少线路 投资和有色金属消耗量，通常可按国家规定的经济电 流密度选择导线截面。
截面的一半，即 ≥0.5 ；当相线截面 ≤ 1力6mm2时，可
取
。
线
保护中性线（PEＮ线）截面的选择：PEＮ线兼有中路性线和保 护线的双重功能，截面选择应同时满足上述二者的要，求，并取其 中较大者作为PEＮ线截面，因此 ≥(0.5～1) 。一
般
2024/1/23
要
3.4 输电线路导线截面的选择

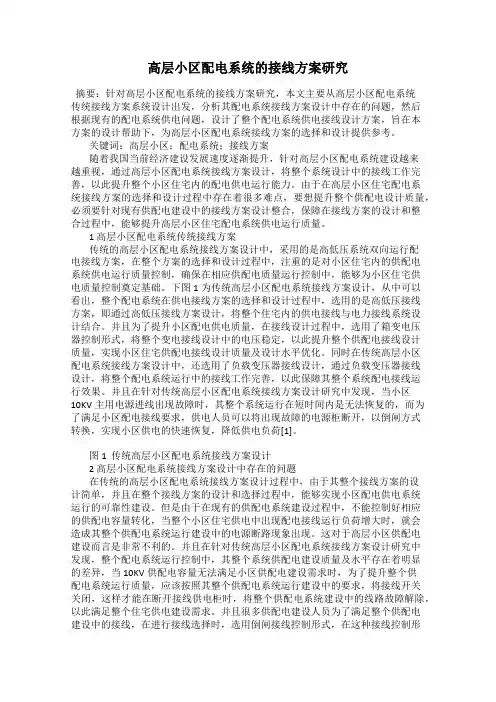

高层小区配电系统的接线方案研究
为了提升高层小区配电系统接线方案设计质量，应该在现有的供配电系统建设中，将其整个供配电系统建设中的接线方案完善，以此提升高层小区配电系统运行质量。针对传统高层小区配电系统接线方案中存在的问题，本文在研究过程中，选用的接线方案是以一二级负荷运行控制形式，通过这种供电配电运行负荷控制，将小区配电系统运行中的供电形式改变。以某高层小区为例，将其小区配电中的方案设计如下图2所示，从中可以看出，整个房啊设计共分为六部分，分别这对高层小区配电系统接线方案设计中的进线、出线以及电缆连接和电源转换等，同时在该方案设计中，还针对整个方案设计中的断路故障接线设计做出了调整，通过这种方案设计，实现了高层小区配电系统接线方案设计质量提升，满足了高层小区配电系统接线工作设计需求[3]。
高层小区配电系统小区配电系统传统接线方案系统设计出发，分析其配电系统接线方案设计中存在的问题，然后根据现有的配电系统供电问题，设计了整个配电系统供电接线设计方案，旨在本方案的设计帮助下，为高层小区配电系统接线方案的选择和设计提供参考。
图1传统高层小区配电系统接线方案设计
2高层小区配电系统接线方案设计中存在的问题
在传统的高层小区配电系统接线方案设计过程中，由于其整个接线方案的设计简单，并且在整个接线方案的设计和选择过程中，能够实现小区配电供电系统运行的可靠性建设。但是由于在现有的供配电系统建设过程中，不能控制好相应的供配电容量转化，当整个小区住宅供电中出现配电接线运行负荷增大时，就会造成其整个供配电系统运行建设中的电源断路现象出现。这对于高层小区供配电建设而言是非常不利的。并且在针对传统高层小区配电系统接线方案设计研究中发现，整个配电系统运行控制中，其整个系统供配电建设质量及水平存在着明显的差异，当10KV供配电容量无法满足小区供配电建设需求时，为了提升整个供配电系统运行质量，应该按照其整个供配电系统运行建设中的要求，将接线开关关闭，这样才能在断开接线供电柜时，将整个供配电系统建设中的线路故障解除，以此满足整个住宅供电建设需求。并且很多供配电建设人员为了满足整个供配电建设中的接线，在进行接线选择时，选用倒闸接线控制形式，在这种接线控制形式应用过程中，虽然能够提升供电质量，但是存在着一定的风险，当倒闸过程中，供电负荷不能满足供电建设需求时，就会出现其整个供配电建设中的电力运行负荷增加，影响了供配电系统运行质量[2]。
高层住宅电气布线施工设计方案
高层住宅电气布线施工设计方案一、引言随着城市的不断发展，高层住宅的建设成为了一种常见的现象。
而电气布线施工设计方案对于高层住宅的安全和便利性至关重要。
本文将重点介绍高层住宅电气布线施工设计方案，以确保电气设备的安装和使用符合规范。
二、电气布线施工设计概述1. 确定布线方式在高层住宅电气布线的设计中，我们可以选择环形布线或辐射式布线。
根据具体的项目要求和布局情况来决定最合适的布线方式。
2. 确定电缆规格在设计中，需要根据需要确定所使用的电缆的规格，从而满足电气负荷和安全要求，确保电缆能够有效传输电能。
3. 定位电气主干线在设计过程中，需要确定电气主干线的位置和走向，确保电气能够覆盖整个大楼，并方便维护和管理。
三、电气布线施工设计步骤1. 电缆敷设在电气布线施工设计中，需要先进行电缆敷设。
根据楼层划分和电缆规格，通过管道或隐蔽线槽将电缆布设到各个楼层的分配箱。
2. 安装分配箱安装分配箱是为了方便电气分支线路的连接和管理。
在设计中，需要考虑分配箱的合理位置以及与电缆的连接方式，确保安全和便捷。
3. 分支线路设计根据每个房间的电气需求，进行相应分支线路的设计。
通过布线管或者电缆进行电能传输，并安装相应的插座和开关，以满足住户的使用要求。
4. 接地设计在高层住宅的电气布线施工中，接地是非常重要的一环。
设计中需要合理选择接地点，确保安全。
同时，接地线的敷设也需要符合规范要求。
四、关键工程技术要点1. 确定设备的使用需求在电气布线的设计中，需要充分了解每个房间的用电需求，以便选择合适的电缆规格和插座类型，以满足住户的使用需求。
2. 设备的定位和布置在设计中，需要将设备的位置和布置进行规划，以便清晰地识别每个电器设备的所在位置，并方便住户的使用和维护。
3. 设备的配管和敷设设备的配管和敷设是整个电气布线的关键环节之一。
需要确保配管的质量和敷设的合理性，以保证电缆的完整性和电气安全性。
4. 安全保护措施在电气布线设计中，需要考虑并安装相应的安全保护设备，如漏电保护器、过载保护器等，以保障住户的电气安全。
分支电缆的整体性能和在高层建筑配电中的应用
分支电缆接头采用工厂化生产， 制作时间短 ，
工作环境好 ，加之合理 的制造工艺设计 ，使接触 电阻很小 ，近似于等长度 的导体电阻。接头全密 闭封堵 ，接触处不会被空气 中的氧氧化 ，接点表 面不会生成半导体Байду номын сангаас化铜或氧化亚铜 ， 气密性好 ，
线夹。 施工前期经综合分析 ， 更改为分支电缆 ＪＩ＂ Ｉ － Ｆ
Ｙ Ｖ４ ７＋ ｘ ５ ３ ＋ ｘ ６ Ｊ －ｘ ０ ｌ３￣ｘ ５ ｌ １ 配电。
１ 分支电缆的整体性能 （ 分支电缆 的实质 １ ）
防水 防潮耐腐蚀 ，即使工作在较恶劣的环境中，
也能保证正 常供 电。使用特定的材料制造绝缘接 头绝缘 ，绝缘强度高 。 （ 供 电可靠性 ４ ） 分支 电缆干线采用 整根电缆 ，中间无断点 ， 加之很小 的接头 电阻和 良好的绝缘性能 ， 使供 电
并行排列安装 ，线间有一定距离 （ 一般为两倍 电
缆外径 ）感抗值较之普通多芯电缆和密集母线要 ，
埙留 涓封堵
大些 ，与普通单芯 电缆并行 排列感抗值相 比是相
同的，对供 电系统不会有大 的影响 。
２ 分支电缆的安装 （ 安装步骤 １ ）
分支接头
电缆固 定卡 主干电缆
① 将 电缆盘放在线架上 （ 通常电缆盘放在 楼下 ， 电缆提拉上去 ） 将 ； ② 提升用 的绳索通过卷绕机与 电缆相连接 ； ③ 开动卷绕机将 电缆提升上去 ； ④ 提升用 的电缆网套到达房顶时 ，将 网套 挂在事先准备好的吊钩上 ；（ 见图 １ ） ⑤ 对 中间部进行 固定 ；
Ｓ ｐ２ ０ ｅ ．０ ６
分支 电缆的整体性能和在高层建筑
．
配电中的应用
北京分公司 柴玉亭
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层建筑导线及电缆分支连接方式浅谈
辽阳市顺达电器设备厂陶元国（厂长）在当前高层建筑中，输送电流方式各地区设计者还是按历史发展各个时期的产品设计。
其先后产品顺序是1.电缆T接分线箱；2.插接式母线槽；３.预制支分电缆；４.穿刺线夹；5.导线分流器、电缆分线盒。
一、电缆Ｔ接分线箱，需要较大的施工现场和维护现场，箱体占用竖井面积大，浪费建筑有效空间，需要截断主电缆，增加故障点，降低导线容量，接触点不良。
导体裸露，不防水，防潮，不耐震动扭曲，并需要安装铜排，线鼻子，热缩管等附件，安装工序多，空间狭小，施工周期长。
二、插接母线槽，插接母线槽造价高，一般适用于配电间变压器与低压柜之间的连接，高层建筑竖井内安装插接母线槽，需要很大的安装空间，且每层都要相连接，还有分支用插接箱，每多一个连接点就多一个故障点。
插接母线槽不防水，不防尘，不耐抗震及扭曲。
插接箱连接处易出现松动。
三、预制分支电缆，是近几年来高层住宅广泛采用的产品，它于电缆Ｔ接分线箱及插接母线槽比较，占用建筑空间小，防水，防尘，抗震性良好。
整体外型小，对使用环境要求不高，但整体造价比较高。
它是由多种附件组合成的一种产品，如电缆拖挂器、吊具、安装支架及夹具等，如其用单芯电缆制做时，安装支架夹具就要提防涡流的产生。
预制分支电缆，安装需要专门的吊装设备，安装时要求每层楼板开孔面积大，安装完后，楼层孔难以修补，分支接头安装时容易损坏，并且需要多人配合，安装费时费工。
分支在订货时需要提前一个月以上预定。
制做前需要根据不同建筑的竖井实际测量民族尺寸，楼层高度及分支接点的位置，在加工制作生产后的预制分支电缆具有不可变性。
如需改变分支电缆的容量及长度，要报废整条电缆重新到厂家制做。
四、穿刺线夹。
穿刺线夹是法国六十年代乡村农场放牧时，临时接线用的产品，它是连接电缆等截面积的一种输电方式。
它具有带电作业性能，可以在现场任何位置做分支。
近几年国内厂家有生产该产品的，目前高层建筑配电方式还没有被广泛采用。
主要原因是该产品，接触电缆面积太小，它是上下两端若干个针刺点相连接，且压紧方式只有一个螺柱，因主电缆与分支电缆，不是相同截面积的，这样易产生压接不实现象一但压接后针刺就不能再使用，因为点接触电缆而不是面接触电缆，易产生虚接，造成电缆温升过高。
目前高层建筑广泛采用YJV型号电缆，该电缆耐温升高，截流量大，且绝缘层强度高，一般穿刺线夹很难穿透。
穿刺线夹质量好坏，完全取决于制造厂生产工艺和选用的材料。
进口产品工艺较好，材料好，但价格非常高。
有些产品选材差，工艺落后，这就造成该产品各个生产厂质量有很大差异，使用后难保供电的可靠性能。
五、导线分流器。
是参照德国西门子电器安装中分支可变化的电缆配电装置，及分支连接盒技术生产制造的。
产品符合IEC529防护
型式保护措施标准，是当前竖井及水平配电方式一种全新的供电系统。
DXF1型导线分流器是2005年3月20日获得国家专利局的批准，专利号码为200520089871.1。
电器防护等级达到IP63，特殊处理后可达到IP65。
它适用电缆范围广泛，多种规格单芯，铜、铝电缆（包括塑铜线）从6 2——300 2单芯各种电缆上任意点分支。
改变了传统电缆分支几种连接方法。
导线分流器分支技术完全符合各种电缆在各种场所的供电方式。
产品从外形到内部结构上进行突破性的设计，其体积小，外形美观大方，同时具有可靠的内部导电结构。
应用该产品可节省预留部分的主电缆及分支电缆使整体工程造价低，使用之便捷，性能之可靠，结构之独特，功能之齐全，具有接触面积大，压接强度高的特点，由于导体部件结构独特，使用便捷，工效倍增。
该产品的外部的绝缘材料采用优质增强的工程塑料，具有优良的电气绝缘性能，具有优越的机械性能和抗冲击性能。
产品内部导电部件结构独特，采用优质导电材料制做成型后，表面镀锡处理。
该产品的问世为高层建筑及相关企业电缆分支技术提供了最佳选择，使其具有广括的市场前景，同时也会成为最有发展的电缆分支技术。
六、电缆分线盒，它是由导线分流器而衍生出的一种适用于大容量单芯及多芯电缆的分支产品。
DLF2型电缆分线盒是2005年3月20日获得国家专利局的批准，专利号码为200520089870.7。
电器防护等级达到IP63，特殊处理后可达到IP65。
其主要技术指标完全符合导线分流器的技术标准，它更适用于大容量输送电流，主要特点为
一根主电缆分支点上可分支出几个分支接点，可安装在桥架、箱体、墙面及电缆沟等狭小的空间，不占用建筑物的有效使用面积。
它适用于从单芯50 2——400 2各种型号电缆，适用于多芯（4×352＋1×162）——（4×3002＋1×1502）各种型号电缆。
应用该产品可节省预留部分的主电缆及分支电缆使整体工程造价低。
终上所述，导线分流器、电缆分线盒，具有其他连接方式无法相比较的优点，使用导线流器、电缆分线盒新型的电缆分支技术。
使建筑供电方式具有最佳的性能价格比，达到供电方式多样化系列化，从而能满足各种建筑的不同使用环境，达到最佳经济效益。
导线分流器、电缆分线盒产品的推出大大提高了其性能价格比的同时也拓展了其使用范围，给广大的设计师们提供广阔的想象发挥空间。
辽阳市顺达电器设备厂
2006．5．28。
