预留分支电缆

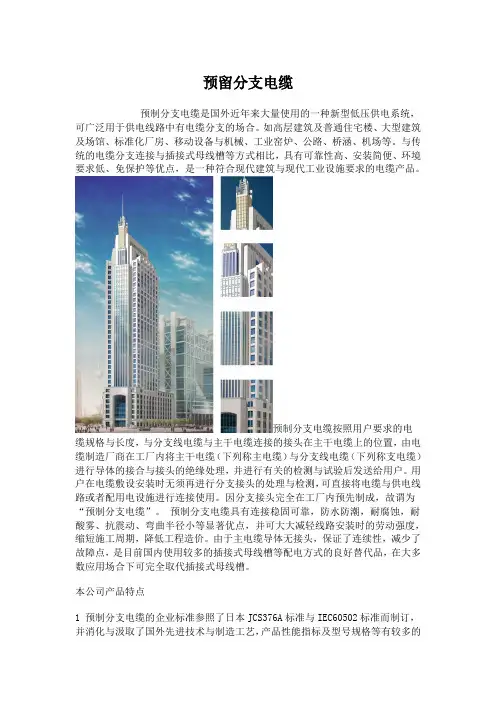

预留分支电缆
预留分支电缆预制分支电缆是国外近年来大量使用的一种新型低压供电系统，可广泛用于供电线路中有电缆分支的场合。
如高层建筑及普通住宅楼、大型建筑及场馆、标准化厂房、移动设备与机械、工业窑炉、公路、桥涵、机场等。
与传统的电缆分支连接与插接式母线槽等方式相比，具有可靠性高、安装简便、环境要求低、免保护等优点，是一种符合现代建筑与现代工业设施要求的电缆产品。
预制分支电缆按照用户要求的电缆规格与长度，与分支线电缆与主干电缆连接的接头在主干电缆上的位置，由电缆制造厂商在工厂内将主干电缆（下列称主电缆）与分支线电缆（下列称支电缆）进行导体的接合与接头的绝缘处理，并进行有关的检测与试验后发送给用户。
用户在电缆敷设安装时无须再进行分支接头的处理与检测，可直接将电缆与供电线路或者配用电设施进行连接使用。
因分支接头完全在工厂内预先制成，故谓为“预制分支电缆”。
预制分支电缆具有连接稳固可靠，防水防潮，耐腐蚀，耐酸雾、抗震动、弯曲半径小等显著优点，并可大大减轻线路安装时的劳动强度，缩短施工周期，降低工程造价。
由于主电缆导体无接头，保证了连续性，减少了故障点，是目前国内使用较多的插接式母线槽等配电方式的良好替代品，在大多数应用场合下可完全取代插接式母线槽。
本公司产品特点1 预制分支电缆的企业标准参照了日本JCS376A标准与IEC60502标准而制订，并消化与汲取了国外先进技术与制造工艺，产品性能指标及型号规格等有较多的扩展。
主电缆与支电缆线芯依照等效于IEC60502的本公司企业标准生产，技术性能全面达到并部分高于IEC60502的要求。
严格的标准要求及严格的性能检测保证了产品的质量。
分支接头示意图2 电缆分支接头导体使用特殊设计的连接器进行压接，连接强度高，接触面积大，可保证连接的可靠性与接触电阻的要求。
符合JICS2810《户内配线用电线连接器通则》的试验要求，并通过了GB9327《电缆导体压缩与机械连接接头试验方法》中的直流电阻试验与短路试验。
预分支电缆施工技术
预分支电缆施工技术1.主要技术内容（1）技术特点：分支电缆是近年来的一项新技术产品，该产品根据各个具体建筑的结构特点和配电要求，将主干电缆、分支线电缆、分支连接体三部分进行特殊设计与制造，产品到现场经检查合格后可直接安装就位，极大地缩短了施工周期、减少了材料费用和施工费用，更好地保证了配电的可靠性。
预分支电缆由三部分组成：主干电缆、分支线、起吊装置，并具有三种类型：普通型、阻燃型、耐火型。
预分支电缆是高层建筑中母线槽供电的替代产品，具有供电可靠、安装方便、占用建筑面积小、故障率低、价格便宜、免维修等优点，目前已广泛应用于中高层建筑采用电气竖井垂直供电的系统和隧道、机场、桥梁、公路等供电系统。
(2）施工技术：采用预分支电缆技术时，应先行测量建筑电气竖井的实际尺寸(竖井高度、层高、每层分支接头位置等)，同时结合实际配电系统安装的位置量身定制，为避免因楼层功能改变引起容量的变动，宜将预分支电缆的干线和支线截面均放大一级，特殊情况还应预留分支线以供备用。
(3)预分支电缆的安装：预分支电缆可以吊装或放装，采用放装（从上往下或从未端开始施放），用户需要向制造厂家提出，电缆在出厂复绕时要逆向复绕。
无论是吊装还是放装，安装时每一楼层都要有专人监护，以免电缆刮伤。
在电缆提升前应先安装钢丝网套，钢丝网套安装时要用扎紧线与电缆扎紧，其扎紧线应位于网套的末端。
在电缆全部吊好后应及时将电缆固定在安装支架上，以减少网套承受的拉力，从而避免因拉力过大把电缆外护套拉坏。
2.技术指标《电气装置安装工程电缆线路施工及验收规范》GB50168《建筑电气工程施工质量验收规范》GB50303《预制分支电力电缆安装》标准图集00D101-7。
3.适用范围适用于中高层建筑交流额定电压为0.6/1kV、中小负荷的配电线路。
4.已应用典型工程杭州西湖文化广场环球中心、宁波万豪大酒店。
电缆预留长度 规范
电缆预留长度规范电缆预留长度是指在电缆敷设时，在终点设备处保留一定长度的电缆，以便于后续的连接、维护和更换。
电缆预留长度在电气工程中非常重要，它可以提高工程的可靠性、灵活性和可维护性。
下面将从实际应用、规范要求和预留长度计算等方面进行介绍。
首先，电缆预留长度在实际应用中非常重要。
在建筑工程中，电缆通常需要从总配电柜引出到各个终点设备，包括电灯、插座、开关等。
为了保证电缆可以顺利连接到设备上，不仅需要在终点设备处预留足够的长度，还需要预留一定的余量，以应对工程中可能出现的意外情况，如电缆的损坏、设备的位置变动等。
其次，在电缆敷设过程中，各个国家和地区都有相应的规范要求，以确保工程的质量和安全。
例如，在中国电力工程中，国家电网公司规定了电力工程设计规范。
其中明确了各种电缆的预留长度要求，如10kV电缆应预留静态长度的2%~3%、35kV电缆应预留静态长度的1%~2%等。
这些规范要求是根据实践经验和工程需要得出的，旨在保证电缆的连接质量和可靠性。
最后，计算电缆预留长度也是工程设计中的重要一环。
根据工程的具体要求和实际情况，设计人员需要考虑多个因素来确定电缆的预留长度。
首先是设备的位置和布线情况，如设备的高度、深度、离地面的距离等；其次是电缆的类型和规格，如交流电缆、直流电缆、裸露电缆、绝缘电缆等；还有可行性和经济性等因素。
根据这些因素，设计人员可以通过计算和经验来确定预留长度，以确保工程的顺利进行和后期的运维。
总结来说，电缆预留长度是电气工程中的重要环节，它能够提高工程的可靠性、灵活性和可维护性。
在实际应用中，遵循相应的规范要求，并根据实际情况计算和确定预留长度，是确保工程质量和安全的重要手段。
希望随着工程技术的不断进步和规范的完善，电缆预留长度能够更好地满足用户需求，并为电气工程的发展做出更大的贡献。
预分支电缆施工方案范文
预分支电缆施工方案前言预分支电缆是指在电缆敷设前，在主电缆中事先预留出分支电缆所需的空位，以便后续方便分支电缆的接入。
在施工中预分支电缆可以提高电气设备的可靠性，减少停机时间，提高工作效率等优点，因此得到了广泛的应用。
本文将介绍预分支电缆的施工方案，包括准备工作、电缆准备、电缆敷设、接线等方面的内容。
准备工作在正式进行预分支电缆施工之前，需要做好以下准备工作：1. 确定电缆敷设路线确定好电缆敷设路线以后，可以根据实际情况选择采用何种方式进行预分支电缆的敷设，并选择恰当的电缆材料。
在确定电缆敷设路线时，应该尽量减少拐弯、扭曲等地方，以保证电缆安装的平整度和弯曲半径。
2. 确定电缆数量和规格根据实际需要确定所需的电缆数量和规格。
具体选择何种规格的电缆，要考虑到线路负载、电缆敷设环境、温度、爆炸危险等因素。
3. 工具和材料准备根据电缆敷设长度、规格和数量的不同，需要准备不同的工具和材料。
例如，电缆剥皮器、电缆切割器、电缆接头、电缆皮带等。
电缆准备在进行电缆预分支敷设之前，需要对电缆进行以下准备工作：1. 剥去电缆保护层采用专业工具将电缆的保护层和绝缘层剥离。
2. 定位测量预留长度根据预分支电缆的需要量以及具体敷设路线，对电缆进行切割，并进行长度和位置的测量。
3. 安装压接头在电缆的末端位置进行安装压接头，便于接线的完成。
电缆敷设在完成以上两项准备工作后，即可进行电缆敷设：1. 敷设主电缆按照预定敷设路线敷设主电缆，留出预分支电缆所需的空间。
2. 敷设预分支电缆在主电缆中空出预分支电缆所需的空间后，将预分支电缆放置进主电缆中并确定位置。
3. 固定电缆采用电缆皮带等固定工具对敷设好的电缆进行固定，避免因运动或他人移动而脱出。
4. 进行光滑对电缆进行光滑处理，避免在不良环境下电缆过度弯曲。
接线在完成电缆敷设工作后，即可进行接线：1. 进行电缆接头安装首先需要将电缆接头加上压接头，并紧固并确定位置。
2. 进行接线在电缆接头完成后，进行接线连接，并检查连接是否牢固。
电缆预留系数

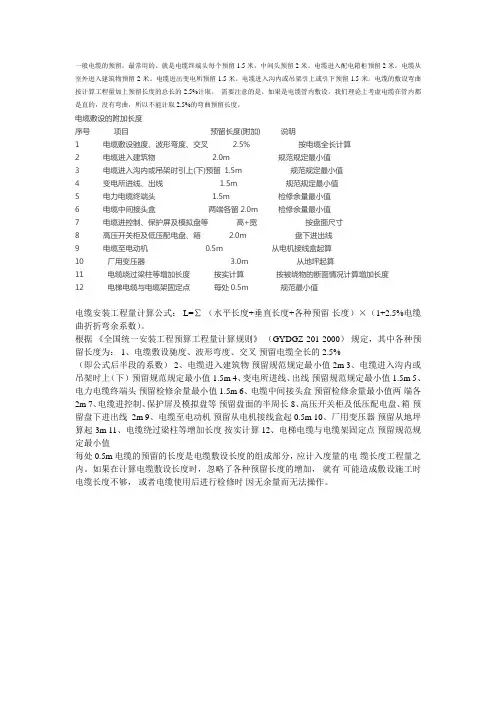

一般电缆的预留。
最常用的。
就是电缆终端头每个预留1.5米，中间头预留2米。
电缆进入配电箱柜预留2米。
电缆从室外进入建筑物预留2米。
电缆进出变电所预留1.5米。
电缆进入沟内或吊架引上或引下预留1.5米。
电缆的敷设弯曲按计算工程量加上预留长度的总长的2.5%计取。
需要注意的是。
如果是电缆管内敷设。
我们理论上考虚电缆在管内都是直的，没有弯曲，所以不能计取2.5%的弯曲预留长度。
电缆敷设的附加长度序号项目预留长度(附加) 说明1 电缆敷设驰度、波形弯度、交叉 2.5% 按电缆全长计算2 电缆进入建筑物 2.0m 规范规定最小值3 电缆进入沟内或吊架时引上(下)预留1.5m 规范规定最小值4 变电所进线、出线 1.5m 规范规定最小值5 电力电缆终端头 1.5m 检修余量最小值6 电缆中间接头盒两端各留2.0m 检修余量最小值7 电缆进控制、保护屏及模拟盘等高+宽按盘面尺寸8 高压开关柜及低压配电盘、箱 2.0m 盘下进出线9 电缆至电动机 0.5m 从电机接线盒起算10 厂用变压器 3.0m 从地坪起算11 电缆绕过梁柱等增加长度按实计算按被绕物的断面情况计算增加长度12 电梯电缆与电缆架固定点每处0.5m 规范最小值电缆安装工程量计算公式： L=∑（水平长度+垂直长度+各种预留长度）×（1+2.5%电缆曲折折弯余系数）。
根据《全国统一安装工程预算工程量计算规则》（GYDGZ-201-2000）规定，其中各种预留长度为： 1、电缆敷设驰度、波形弯度、交叉预留电缆全长的2.5%（即公式后半段的系数） 2、电缆进入建筑物预留规范规定最小值 2m 3、电缆进入沟内或吊架时上（下）预留规范规定最小值 1.5m 4、变电所进线、出线预留规范规定最小值 1.5m 5、电力电缆终端头预留检修余量最小值 1.5m 6、电缆中间接头盒预留检修余量最小值两端各2m 7、电缆进控制、保护屏及模拟盘等预留盘面的半周长 8、高压开关柜及低压配电盘、箱预留盘下进出线2m 9、电缆至电动机预留从电机接线盒起 0.5m 10、厂用变压器预留从地坪算起3m 11、电缆绕过梁柱等增加长度按实计算 12、电梯电缆与电缆架固定点预留规范规定最小值每处0.5m电缆的预留的长度是电缆敷设长度的组成部分，应计入度量的电缆长度工程量之内。
出线电缆预留空间选择要求

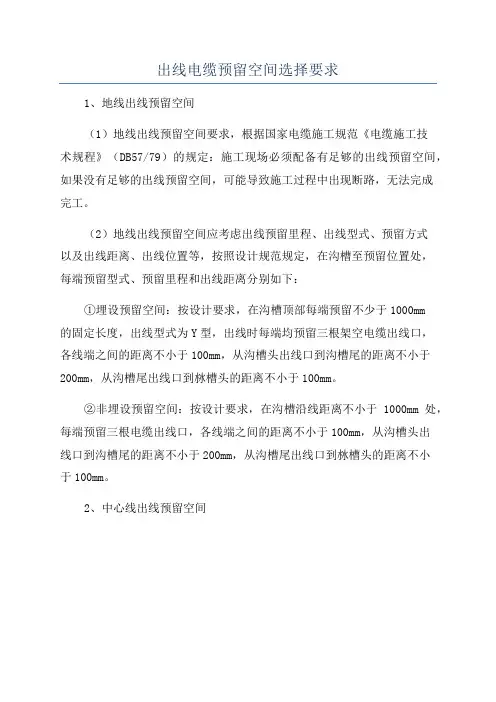

出线电缆预留空间选择要求
1、地线出线预留空间
（1）地线出线预留空间要求，根据国家电缆施工规范《电缆施工技
术规程》（DB57/79）的规定：施工现场必须配备有足够的出线预留空间，如果没有足够的出线预留空间，可能导致施工过程中出现断路，无法完成
完工。
（2）地线出线预留空间应考虑出线预留里程、出线型式、预留方式
以及出线距离、出线位置等，按照设计规范规定，在沟槽至预留位置处，
每端预留型式、预留里程和出线距离分别如下：
①埋设预留空间：按设计要求，在沟槽顶部每端预留不少于1000mm
的固定长度，出线型式为Y型，出线时每端均预留三根架空电缆出线口，
各线端之间的距离不小于100mm，从沟槽头出线口到沟槽尾的距离不小于200mm，从沟槽尾出线口到沝槽头的距离不小于100mm。
②非埋设预留空间：按设计要求，在沟槽沿线距离不小于1000mm处，每端预留三根电缆出线口，各线端之间的距离不小于100mm，从沟槽头出
线口到沟槽尾的距离不小于200mm，从沟槽尾出线口到沝槽头的距离不小
于100mm。
2、中心线出线预留空间。
在高层建筑中预制分支电力电缆的安装
在高层建筑中预制分支电力电缆的安装冯晓波 陈 星 (中铁建工集团北京分公司 100070)摘 要 阐述了在高层建筑中预制分支电力电缆的安装,包括预制分支电力电缆在电气竖井内敷设对土建的要求、加工订货须注意的问题,以及施工中注意事项等。
关键词 预制分支电力电缆 安装 电气竖井 敷设1 引言预制分支电力电缆是适应现代化生产的一种新型主干、分支一体的电力电缆。
其最大特点是将原来由工人现场手工制作的主干、分支电缆接头移到工厂,由专用设备加工预制,在分支头的生产中采用了膨胀、密封、绝缘、注塑等工艺,从而保证了接头的质量,提高了供电的可靠性。
预制分支电力电缆分支接头由联接件、分支护套构成,是预制分支电力电缆的主要部分。
每套分支电缆有若干绝缘分支接头,其作用是把干线和支线固定在一起。
使用冷压模具压缩技术制成分支接头,并在极短时间内模塑绝缘。
各生产厂家接头外观和尺寸存在一定差异,但其结构基本相同。
预制分支电力电缆绝缘吊头,主要承受电缆重量和敷设时的牵引力,大截面的电缆自重过大时,可加辅助牵引缆绳,以保护电缆不受损伤。
电缆牵引到位后做末端固定,其上部挂钩和电缆导体应有足够的绝缘程度。
预制分支电力电缆和普通电缆最本质区别在于分支连接体的采用,所以连接体的性能是预制分支电力电缆的关键。
分支连接体把主干电缆和分支电缆连为一体,并在工厂做绝缘防潮处理,从而保证具有良好的性能。
预制分支电力电缆可在电缆沟、电缆隧道、电气竖井、厂房内采用支架、桥架、线槽、沿墙明敷等多种方式敷设。
可广泛用于工业与民用建筑1k V 以下动力和照明供电系统。
2 预制分支电力电缆在电气竖井内敷设对土建的要求a 1电气竖井内预留洞尺寸见图1。
A 为楼板预留洞长度(mm ),A =主干电缆根数×主干电缆外径×3;B 为楼板预留洞宽度(mm ),B =主干电缆截面2以下,单回路取200mm ,双回路取300mm ,主干电缆截面240mm 2以上,单回路取300mm ,双回路取500mm;C 为楼板预留洞离墙距离(mm ),C =50mm。
电缆配电箱预留长度计算规则
电缆配电箱预留长度计算规则随着电力行业的发展和电力需求的增加，电缆配电箱作为一种常见的电力设备，在工业、商业和住宅等领域中得到广泛应用。
电缆配电箱的预留长度计算规则是为了确保电缆的安全和正常运行，合理规划电缆的长度，避免过长或过短的电缆对电力系统造成不利影响。
我们需要明确电缆配电箱的预留长度是指电缆两端在插接箱或电缆分支箱内预留的长度。
预留长度的计算需要考虑以下几个因素：1. 电缆的类型和规格：不同类型和规格的电缆，其预留长度的计算规则也不同。
一般来说，电缆的规格越大，预留长度也越长。
2. 电缆的敷设方式：电缆可以敷设在地下、地面或者架空等不同的方式。
不同的敷设方式也会对电缆的预留长度产生影响。
例如，地下敷设的电缆需要考虑地下管道的长度和弯曲度，而架空敷设的电缆则需要考虑支架的高度和间距。
3. 电缆的使用环境：电缆的使用环境也是影响预留长度计算的一个重要因素。
例如，电缆在高温环境下的伸缩性会增大，因此需要预留更多的长度。
4. 安全因素：为了确保电缆的安全使用，预留长度应考虑安全因素。
例如，电缆的预留长度要能够满足电缆的弯曲半径要求，避免电缆过弯而引起损坏。
在进行预留长度计算时，需要按照相关的标准和规范进行。
例如，国家标准《电缆线路设计规范》（GB 50052-2017）中对电缆的预留长度进行了详细的规定。
根据该标准，预留长度的计算需要考虑电缆的长度、敷设方式、安装方式、环境条件等因素，并结合实际情况进行合理确定。
总的来说，电缆配电箱预留长度的计算规则是一个综合考虑多个因素的过程。
通过合理的计算和规划，可以确保电缆的安全和正常运行，提高电力系统的可靠性和稳定性。
在实际工程中，需要根据具体情况进行测量和计算，并参考相关标准和规范，以确保预留长度的准确性和合理性。
通过以上的介绍，我们可以看出电缆配电箱预留长度计算规则的重要性和复杂性。
合理的预留长度计算可以保证电缆的安全运行，提高电力系统的可靠性。
因此，在电力工程中，对于电缆配电箱预留长度的计算规则需要引起足够的重视，并严格按照相关标准和规范进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预分支电缆
预制分支电缆是国外近年来大量使用的一种新型低压供电系统，可广泛用于供电线路中有电缆分支的场合。
如高层建筑及普通住宅楼、大型建筑及场馆、标准化厂房、移动设备和机械、工业窑炉、公路、桥涵、机场等。
与传统的电缆分支连接和插接式母线槽等方式相比，具有可靠性高、安装简便、环境要求低、免维护等优点，是一种符合现代建筑和现代工业设施要求的电缆产品。
预制分支电缆按照用户要求的电
缆规格和长度，以及分支线电缆与主干电缆连接的接头在主干电缆上的位置，由电缆制造厂商在工厂内将主干电缆（以下称主电缆）和分支线电缆（以下称支电缆）进行导体的接合和接头的绝缘处理，并进行相关的检测和试验后发送给用户。
用户在电缆敷设安装时无须再进行分支接头的处理和检测，可直接将电缆与供电线路或配用电设施进行连接使用。
因分支接头完全在工厂内预先制成，故谓为“预制分支电缆”。
预制分支电缆具有连接稳定可靠，防水防潮，耐腐蚀，耐酸雾、抗震动、弯曲半径小等显著优点，并可大大减轻线路安装时的劳动强度，缩短施工周期，降低工程造价。
由于主电缆导体无接头，保证了连续性，减少了故障点，是目前国内使用较多的插接式母线槽等配电方式的良好替代品，在大多数应用场合下可完全取代插接式母线槽。
本公司产品特点
1 预制分支电缆的企业标准参照了日本JCS376A标准和IEC60502标准而制订，并消化和吸收了国外先进技术和制造工艺，产品性能指标及型号规格等有较多的扩展。
主电缆和支电缆线芯依照等效于IEC60502的本公司企业标准生产，技术
性能全面达到并部分高于IEC60502的要求。
严格的标准要求及严格的性能检测保证了产品的质量。
分支接头示意图
2 电缆分支接头导体采用特殊设计的连接器进行压接，连接强度高，接触面积大，可保证连接的可靠性和接触电阻的要求。
符合JICS2810《户内配线用电线连接器通则》的试验要求，并通过了GB9327《电缆导体压缩和机械连接接头试验方法》中的直流电阻试验和短路试验。
3 电缆分支接头绝缘采用模塑的高分子聚合物绝缘材料，能防止水分及潮气的侵入，强度大，绝缘性能好。
防水，防潮，防腐蚀。
4 主电缆终端采用复合绝缘和密封结构，能保证绝缘的耐压和密封要求。
垂直敷设时使用的悬挂件采用绝缘性能好、机械强度高的材料制作，安全可靠，足以承受垂直敷设时的牵引力。
5 产品各项性能均经过严格的测试和检验，性能指标符合IEC、GB及企业标准等有关标准的要求，并通过了我国电缆及电力设备权威检测机构—武汉高压研究所的产品性能检测试验，产品性能达到了国内同类产品领先水平，可满足高品质供电要求，用户无须进行测试即可直接敷设使用。
二预制分支电缆型号及名称
型号名称
YFD-VV聚氯乙烯绝缘聚氯乙烯护套预制分支电缆
YFD-ZR-VV聚氯乙烯绝缘聚氯乙烯护套阻燃预制分支电缆（可分为
ZRA、ZRB、ZRC）
YFD-NH-VV聚氯乙烯绝缘聚氯乙烯护套耐火预制分支电缆（可分为
NHA、NHB）
2、绞合型主电缆截面范围为10～400mm2。
3、多芯型主电缆截面范围为4～240mm2。
四、产品表示方法
预制分支电缆基本表示方法由“YFD－特种代号－型号－额定电压、主电缆规格/支电缆规格”组成。
绞合型和多芯型在YFD后分别加“J”或“D”。
/U为0.6/1kV，耐火型、铜导体，交联聚乙烯绝缘，聚氯例如，额定电压U
乙烯护套，主电缆标称截面为150 mm2（中性线或保护中线截面为70 mm2），支电缆标称截面为35 mm2（中性线或保护中线截面为25 mm2）的预制分支电缆表示为：
A、单芯型
三相四线制系统
YFD-NH-YJV-0.6/1 3(1×150)+1×70 / 3(1 ×35)+1×25
或YFD-NH-YJV-0.6/1 4（1×150）/ 4（1 ×35）
三相五线制系统
YFD-NH-YJV-0.6/1 4（1×150）+PE（1×70）/4（1×35）+PE（1×25）
B、绞合型
三相四线制系统
YFD-J-NH-YJV-0.6/1 3×150+1×70 / 3 ×35+1×25
三相五线制系统
YFD-J-NH-YJV-0.6/1 4×150+PE 70 / 4×35+PE 25
C、多芯型
三相四线制系统
YFD-D-NH-YJV-0.6/1 3×150+1×70 / 3 ×35+1×25
三相五线制系统
YFD-D-NH-YJV-0.6/1 4×150+PE 70 / 4×35+PE 25
上述各种表示方法亦可用单独列写的主电缆和分支电缆表示：
如YFD-NH-YJV-0.6/1 4（1×150）+PE（1×70）/4（1×35）+PE（1×25）可表示为：
主电缆：YFD-NH-YJV-0.6/1 4（1×150）+PE（1×70）
支电缆：YFD-NH-YJV-0.6/1 4（1×35）+PE（1×25）
注：如用户对所需电缆未作特别说明，本公司将作如下处理：
1 分支电缆与主电缆采用相同型号的电缆。
2主电缆和分支电缆均为额定电压为0.6/1kV铜芯单芯电缆。
3主电缆和分支电缆均采用黑色护套料。
五、预制分支电缆的选型
1. 根据供电系统电压选择电缆的电压等级。
2. 根据预制分支电缆使用场合及对阻燃、耐火或无卤低烟等的要求，选择相应的电缆型号。
3. 根据线路传输容量选择截面，并满足电压降的要求。
为今后扩容考虑，截面应预留30%的裕度。
4. 根据施工安装方式选用合适型号、规格的附件。
5.电缆竖井中电缆根数较多或电缆通道狭小时，可选用绞合型或多芯型预制分支电缆
六、附件
1、吊装环（又称吊具）：安装在主电缆端部，在电缆垂直敷设时吊装用的附件。
每根主电缆顶端安装一个。
用户在确定预制分支电缆主电缆规格后，需在图纸上及合同中注明配备"吊具"，我公司即会按照主电缆规格予以制作。
2、悬挂横梁：在预制分支电缆垂直敷设时，安装在建筑顶端将起吊后的电缆通过吊具悬挂
于其上的附件。
表示方法：F-HL-数字代号-数字代号 如“F - HL -4-2”等。
第一个数字代号表示同一回路主电缆悬挂的根数 第二个数字代号表示适用的主电缆的截面范围表示截面为10-70mm2㎡ “2”表示截面为95-300 mm2 “3”表示截面为400-800 mm2 “4”表示截面为1000-1600 mm2 建筑设计部门和建筑施工单位在确定采用预制分支电缆后，在主体建筑的悬挂横梁安装部位，应充分考虑其承重强度， 尤其是高层建筑和选用大截面电缆时。
悬挂横梁
3、固定夹具：预制分支电缆敷设安装时，对主电缆进
行夹持并固定的附件。
表示方法：F-JJ-数字代号-数字代号 如“F -JJ-4-3”等。
第一位数字代号表示同一回路主电缆的根数： 第二位数字代号表示适用的主电缆的截面范围：固定夹具及夹具安装架 “1”表示10-50 mm2㎡ “2”表示70-150 mm2㎡ “3”表示185-300 mm2㎡ “4”表示400-800 mm2㎡ “5”表示1000-1600 mm2㎡当电缆通道或电气竖井中已有钢制安装架时，可考虑采用简易的固定夹具。
在双回路及多重回路重叠敷设时将需要用重叠式固定夹具。
如采用双回路及以上重叠敷设时应说明。
单芯电缆不能使用铁磁性材料（如钢铁等）制作的固定夹具。
4、夹具安装架：将固定夹具安装在墙体上时使用。
表示方法：F-AZJ-数字代号-数字代号 如“F -AZJ-4-3”
等。
其表示意义及选用方法同固定夹具。
5. 线夹：在墙体上固定支电缆时使用。
表示方法：F-XJ-规格 如“F -XJ-20”等。
规格为支电缆的外径，规格范围为φ6～φ65。
七、分支接头外形尺寸
八、绞合型及多芯型预制分支电缆 绞合型及多芯型预制分支电缆适用于在
电缆竖井中或电缆通道狭小的的场合使
用。
其载流量等技术参数可参照同型号、规格的多芯电缆。
主电缆（mm2） 参考尺寸 D
D1 L 16～70 32
48.5 85 95～240 45
60 105 300～400 60
90 150 500～800 68
100 170 1000～1200 78
110 180 1600 85 120 190
多芯型电缆（典型结构）示意图绞合型电缆示意图。
