建筑结构：剪力墙
剪力墙结构的布置原则
剪力墙结构的布置原则剪力墙结构在建筑工程中的应用非常广泛，如高层建筑、框架结构、板式结构等。
剪力墙作为结构的一部分起着支撑和抗震的重要作用。
在进行剪力墙的布置时，需要考虑多方面的因素，以保证整个结构的稳定性和安全性。
下面是剪力墙布置的一些原则。
1.剪力墙布置的一般原则（1）确定剪力墙的数量和位置。
剪力墙的数量要合理，不能过少，也不能过多。
一般来说，应根据结构的尺寸、形状、楼层高度、地震烈度等来确定。
剪力墙应布置在结构的弱部位，如角部、柱子附近等位置。
（2）剪力墙之间的间距应合理，一般不应大于横向墙长的1.5倍。
如果大于这个距离，则需要考虑增强墙体的强度或增加剪力墙的数量。
（3）剪力墙的形状应尽量规则，以减小结构的异型荷载效应和应力集中现象。
2.剪力墙的分布原则（1）在楼层平面上，剪力墙应布置在整个结构的周边，以增强结构的抗倒塌能力。
同时，在横向布置上要避免剪力墙的缺口太大，应当避免连续墙排布。
（2）在高层建筑中，剪力墙通常沿高度方向分布。
一般来说，剪力墙的布置应合理分散，不能过于集中。
（3）在多塔楼或多个单元的建筑中，应将剪力墙布置在相邻塔楼或单元之间，以增加整个结构的刚度和稳定性。
3.剪力墙与其他结构的配合原则（1）剪力墙与框架结构的配合：剪力墙通常布置在框架结构的外围，以增加结构的整体受力能力。
（2）剪力墙与板式结构的配合：在板式结构中，剪力墙应布置在结构的角部或柱子旁边，以增加结构的整体稳定性。
（3）剪力墙与地下室的配合：在地下室结构中，剪力墙一般沿地下室周围布置，以提高地下室的抗震性能。
4.效率与经济性考虑在剪力墙的布置过程中，需要考虑到结构的效率与经济性。
一方面，剪力墙的布置应满足结构的抗震需求，以确保结构的整体稳定性；另一方面，也需要考虑到施工的便利性和成本的统筹。
因此，在具体设计中需要综合考虑多个因素，以达到结构的最佳布置效果。
总之，剪力墙的布置原则需要从结构的整体抗震性能、结构的几何形状和结构的经济性等多个方面进行综合考虑。

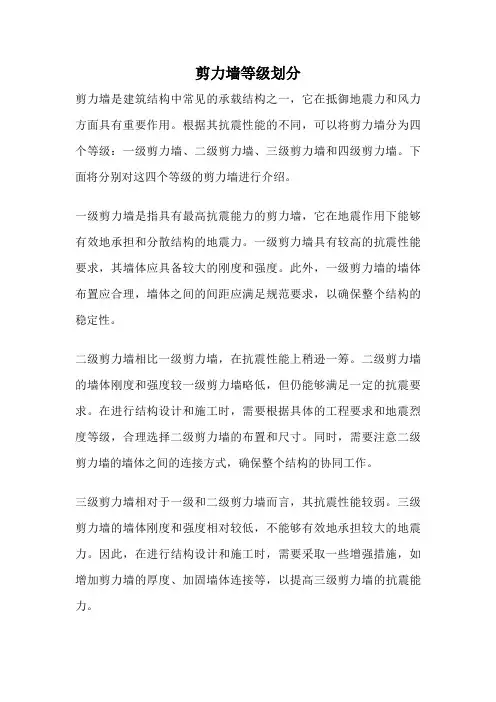

剪力墙等级划分
剪力墙等级划分剪力墙是建筑结构中常见的承载结构之一，它在抵御地震力和风力方面具有重要作用。
根据其抗震性能的不同，可以将剪力墙分为四个等级：一级剪力墙、二级剪力墙、三级剪力墙和四级剪力墙。
下面将分别对这四个等级的剪力墙进行介绍。
一级剪力墙是指具有最高抗震能力的剪力墙，它在地震作用下能够有效地承担和分散结构的地震力。
一级剪力墙具有较高的抗震性能要求，其墙体应具备较大的刚度和强度。
此外，一级剪力墙的墙体布置应合理，墙体之间的间距应满足规范要求，以确保整个结构的稳定性。
二级剪力墙相比一级剪力墙，在抗震性能上稍逊一筹。
二级剪力墙的墙体刚度和强度较一级剪力墙略低，但仍能够满足一定的抗震要求。
在进行结构设计和施工时，需要根据具体的工程要求和地震烈度等级，合理选择二级剪力墙的布置和尺寸。
同时，需要注意二级剪力墙的墙体之间的连接方式，确保整个结构的协同工作。
三级剪力墙相对于一级和二级剪力墙而言，其抗震性能较弱。
三级剪力墙的墙体刚度和强度相对较低，不能够有效地承担较大的地震力。
因此，在进行结构设计和施工时，需要采取一些增强措施，如增加剪力墙的厚度、加固墙体连接等，以提高三级剪力墙的抗震能力。
四级剪力墙是抗震性能最差的剪力墙等级。
四级剪力墙的墙体刚度和强度较低，抗震能力有限。
在进行结构设计和施工时，应采取更多的增强措施，如增加墙体厚度、设置加强筋等，以提高四级剪力墙的抗震性能。
剪力墙等级的划分是为了根据不同的抗震要求和工程条件，合理选择剪力墙的布置和尺寸，以确保整个结构在地震作用下的稳定性和安全性。
一级剪力墙具有最高的抗震能力，四级剪力墙的抗震能力最差。
在进行剪力墙设计和施工时，需要根据具体情况选择合适的剪力墙等级，并采取相应的增强措施，以提高剪力墙的抗震性能。
第四章剪力墙结构ppt课件
构，提高结构的抗震性能。
新型抗震技术在剪力墙中应用研究
1 2 3
消能减震技术 通过在剪力墙中设置消能器或阻尼器，消耗地震 输入的能量，减小结构的地震响应。
隔震技术 在剪力墙底部设置隔震支座或隔震沟等，隔离地 震波向上部结构的传递，降低地震对上部结构的 影响。
结构振动控制技术 通过主动或被动的方式，对剪力墙结构施加控制 力或调整结构参数，以减小结构的地震响应。
严格控制施工质量，确保钢筋、 混凝土等材料符合规范要求，加
强现场监管和验收工作。
04
剪力墙结构施工技术
模板支撑体系设计与施工
模板支撑体系选择
根据剪力墙结构特点，选择适宜 的模板支撑体系，如木模板、钢
模板等。
支撑体系设计
确保模板支撑体系具有足够的承载 能力、刚度和稳定性，以满足施工 要求。
施工技术要点
掌握模板安装、拆除的顺序和方法， 注意施工缝的处理和模板的清洁保 养。
钢筋连接与安装技术
钢筋连接方式
了解并掌握钢筋的机械连 接、焊接和绑扎连接等连 接方式及其适用范围。
钢筋安装顺序
遵循先主筋后箍筋、先下 层后上层的安装顺序，确 保钢筋位置准确。
施工技术要点
注意钢筋的间距、保护层 厚度等控制要点，避免钢 筋错位、露筋等问题。
第四章剪力墙结构ppt课件
目录
• 剪力墙结构概述 • 剪力墙结构受力性能 • 剪力墙结构设计方法 • 剪力墙结构施工技术 • 剪力墙结构工程实例分析 • 剪力墙结构研究前沿及展望
01
剪力墙结构概述
定义与特点
定义
剪力墙又称抗风墙或抗震墙，主要 用于承受风荷载或地震作用引起的 水平荷载，防止结构剪切破坏。
构造措施与要求
剪力墙构造要求2024
引言概述：剪力墙是一种常见的抗震结构形式，被广泛应用于高层建筑及其他结构中。
本文将详细介绍剪力墙构造的要求，以保证其抗震性能，提高结构的安全性和稳定性。
正文内容：1.剪力墙的布置要求：a.布置位置：剪力墙应布置在建筑结构的主要承重墙体上，以负责承担侧向地震力的作用。
b.距离限制：剪力墙之间的距离应根据建筑设计的要求，并考虑到相邻墙体的互相影响。
c.墙体厚度：剪力墙的厚度应满足设计要求并考虑到抗震性能的需要。
2.剪力墙的结构形式：a.整体式剪力墙：即将剪力墙布置在整个建筑结构中，形成连续的墙体，提供较好的整体刚度。
b.局部式剪力墙：局部式剪力墙指将剪力墙仅布置在建筑结构的局部区域，常用于解决局部承重要求较高、整体结构不需要剪力墙的情况。
3.剪力墙的材料要求：a.墙体材料：剪力墙的材料应具有足够的抗压和抗剪强度，一般采用混凝土或钢筋混凝土作为墙体的构造材料。
b.加劲筋：在剪力墙中，可以设置加劲筋来提高墙体的承载能力和刚度。
4.剪力墙的纵向与横向钢筋布置要求：a.纵向钢筋布置：纵向钢筋应按照设计要求正确布置在剪力墙中，以承担地震力的作用。
b.横向钢筋布置：横向钢筋应按照设计要求正确布置在剪力墙中，以提供墙体的抗剪承载力和延性。
5.剪力墙的连接强度要求：a.剪力墙与周边构件的连接：剪力墙与周边构件之间的连接应具有足够的强度和刚度，以确保整体结构的稳定性。
b.剪力墙之间的连接：如果采用了整体式剪力墙的布置方式，剪力墙之间的连接也需要具备足够的强度和刚度。
总结：剪力墙构造的要求涉及到剪力墙的布置、结构形式、材料要求、纵向与横向钢筋布置要求以及连接强度要求等方面。
通过合理满足这些要求，剪力墙可以提供较好的抗震性能，保障建筑结构的安全性和稳定性。
设计师和工程师应充分了解并遵循这些构造要求，以确保剪力墙在地震荷载下的正常工作。
剪力墙种类判别依据及受力特点
剪力墙种类判别依据及受力特点剪力墙是结构中常用的一种抗震构件，其受力特点和设计方法直接关系到建筑结构的抗震性能。
本文将介绍剪力墙种类判别依据及受力特点，以帮助读者更加深入了解和应用剪力墙。
1. 剪力墙的基本结构形式剪力墙是在建筑结构中设置的一种墙体结构构件，可以沿着建筑的纵向或横向方向设置在墙板边缘或是空间内。
在结构形式上，剪力墙主要可以分为：1.1 普通剪力墙1.2 空心剪力墙1.3 拼接剪力墙1.4 集合剪力墙1.5 折曲剪力墙其中，普通剪力墙是结构中最为常见的一种，其采用基础连续或独立而建，墙体为实心，一般用轻骨料混凝土或加气混凝土制造。
空心剪力墙是采用建筑空心砖或空心混凝土块构成的，其重量轻、承载力大，适用于大面积的建筑结构中。
拼接剪力墙是利用两个以上的普通剪力墙相互拼接而制成的特殊结构形式，其抗震性能可较单体剪力墙有明显的提升。
集合剪力墙是指采用混合建筑结构形成的依托于一些框架和柱子上的墙，该种剪力墙的抗震性能相对较高。
折曲剪力墙是指将剪力墙的墙体折曲成“L”型或“Z”型布置的墙体，在墙体中的角部连接处可以有效地进行刚性变形，从而提高剪力墙的承载能力和整体抗震性能。
2. 剪力墙的受力特点剪力墙作为结构抗震设计的主要构件之一，其受力特点包括以下几点：2.1 剪力墙的刚度与墙体面积成正比也就是说，当剪力墙的面积增加时，其刚度也逐渐增加。
因此，在剪力墙的设计计算中，需要考虑墙体的有效高度、长度和厚度等关键参数，来确保其刚度符合工程要求。
2.2 剪力墙的受力方向与墙体方向一致剪力墙具有非线性的受力性能，通常情况下其受力方向与墙体方向一致。
此外，当地震力作用于墙体时，其垂直于墙体方向产生的压力使得墙面呈现局部的压缩和拉伸，从而出现受力集中点和裂缝等破坏形态。
2.3 剪力墙的受力作用面积不均匀由于剪力墙墙体具有较高的刚度和承载能力，其内部受力状态十分复杂，其受力作用面积也呈不均匀状态。
因此，在剪力墙设计计算中，需要考虑墙体内的受力集中点和裂缝等破坏形态，从而确保其承载能力和整体抗震性能。
高层建筑结构设计第4章剪力墙结构设计课件.ppt
4.1剪力墙结构布置与计算基本假定
4.1.1剪力墙结构布置与设计要点 4.1.2剪力墙结构的承重方案 4.1.3计算基本假定 4.1.4剪力墙内力计算
4.1.1剪力墙结构布置要点
剪力墙结构布置与设计要点 1.剪力墙平面布置（双向或多向） 2.剪力墙竖向布置（连续布置，避免突变） 3.剪力墙的配筋 4.剪力墙的墙肢分类 5.短肢剪力墙的设计要求 6.剪力墙结构的典型平面 7.剪力墙结构的变形
a ——洞口两侧墙肢轴向间距
6.4双肢墙内力及位移计算
力与变形关系
M 1 ( x)
EI1 y1"
EI
'
11
M 2 (x)
EI 2 y2"
EI
2
' 2
y1 y2 y
1 2
4.4双肢墙内力及位移计算
根据力与变形关系得不同荷载情况下得微分方程
2 1 1 2
倒三角荷载
( ) 2( ) 2
4.4双肢墙内力及位移计算
1、适用条件： 开洞规则，墙厚、层 高不变的双肢剪力墙。
➢ 判别条件： ＝1～10
4.4双肢墙内力及位移计算
➢ 2、基本假定 （1）忽略连梁轴向变形，即假定两墙肢水平位移完
全相同 （2）两墙肢各截面的转角和曲率都相等，连梁两端
转角相等，连梁反弯点在梁的中点 （3）墙肢截面、连梁截面、层高等几何尺寸沿全高
4.2.5剪力墙截面设计
内力与位移计算思路 N－由竖向荷载和水平荷载共同产生 M－由水平荷载产生 V－由水平荷载产生——受剪(水平钢筋)
压弯构件 (竖向构件)
竖向荷载下的N：按照每片墙的承载面积计算
水平荷载下的M、N、V：按照墙的等效刚度分配至 各墙
剪力墙_百度百科
剪力墙结构 概念和结构效能
体系的类型及适用范围
结构布置
结构特点
剪力墙裂缝成因分析 剪力墙裂缝防治措施
计算方法
构成及其编号
墙身编号：QXX（X排）展开 编辑本段分类及功能
分平面剪力墙和筒体剪力墙。平面剪力墙用于钢筋混凝土框架结构、升板结构、无梁楼盖体系中。为
剪力墙的计算。
编辑本段剪力墙裂缝成因分析
在剪力墙施工过程中，容易出现墙体开裂现象。根据多年的现场施工经验，本段从剪力墙裂缝的特征出发，就其产生的原因以及预防措施提出了一些公认的看法。 1
裂缝的一般特征和性质
根据在实际工程中的施工经验，综合目前对裂缝的研究现状。钢筋混凝土剪力墙的裂缝一般可分为表面不规则裂缝、贯穿性裂缝。表面不规则裂缝一般出现在混凝土浇注后不久，分布于墙体表面，此种裂缝既宽又密，但深度一般不大，多因养护不足而产生，对结构构件影响一般不大，且易于治理。竖向贯穿性裂缝一般发生在混凝土浇注后若干天后（一般拆模后不久），由下而上，走向与楼面接近垂直，有的通至楼面板底但不穿过楼层，缝宽一般为0.1～0.3mm，个别可达0.4～0.5mm甚至更深，缝深一般较大，最深者可贯穿墙体。因养护不好引起的表面不规则裂缝常不至于带来多少影响，且易于处理。
在进行以上分析后，按《高层建筑结构设计与施工规范》进行截面与构造设计，相对于异形柱结构，短肢剪力墙结构的理论与实践较为成熟，但这种结构在结构设计中仍然有需要引起重视的方面。
（1）由于短肢剪力墙结构相对于普通剪力墙结构其抗侧刚度相对较小，设计时宜布置适当数量的长墙，或利用电梯，楼梯间形成刚度较大的内筒，以避免设防烈度下结构产生大的变形，同时也形成两道抗震设防；
（2）骨料
剪力墙结构施工方案
剪力墙结构施工方案剪力墙结构是一种常见的高层建筑结构形式，可以有效地抵御风荷载和地震力，保障建筑的安全性。
本文将针对剪力墙的施工方案进行详细阐述，包括施工流程、注意事项等，希望对施工人员和工程师有所帮助。
一、施工前准备1. 确定施工方案与图纸。
在施工之前，应仔细研究设计图纸和剪力墙的施工方案，确保符合相关规范和标准。
特别是对于复杂的剪力墙结构，应制定详细的施工方案，包括施工步骤、安全预警、施工工具等。
2. 确定场地布局。
为了确保施工的安全和顺利，应预先布置好工地，并划定安全区域和施工区域，确保预制件的运输和存储，并为施工机具和设备留下合适的操作空间。
3. 确定施工材料。
剪力墙结构主要材料包括钢筋、混凝土等。
在施工之前，应检查材料的质量和规格是否符合要求，并确保安全存放。
4. 确定施工机具与设备。
剪力墙的施工需要使用一系列机具和设备。
应根据施工方案的需要，预先准备好钢筋弯曲机、钢筋剪、混凝土搅拌机、升降机、塔式起重机、吊车等设备，以保证施工的顺利进行。
二、施工流程1. 钢筋加工制作。
钢筋加工制作是剪力墙施工的第一步，包括根据设计图纸的要求进行钢筋加工和对钢筋尺寸和数量的核对等。
在钢筋安装之前，应仔细检查钢筋的数量、规格、弯曲和长度是否符合设计要求。
2. 钢筋安装。
钢筋安装是剪力墙施工的关键步骤之一，应严格按照设计图纸要求安装钢筋。
在钢筋安装之前，应先整体进行测绘，测定剪力墙需要的面积，并根据设计图纸按照要求制作钢筋网片。
之后，对于已加工之后的钢筋，也需要进行核对和质量检查，以保证安装质量。
3. 混凝土浇注。
混凝土浇注是剪力墙施工的另一个关键步骤，需要根据钢筋安装的情况进行混凝土的施工。
在混凝土浇注之前，应先进行模板的制作和安装，确认模板是否牢固和尺寸是否符合要求。
之后，根据混凝土浇注的需要准备好混凝土和搅拌设备，并进行混凝土的浇注。
混凝土浇注应在连续的时间段内完成，避免混凝土硬化产生的接口缝隙，影响结构整体稳定性。
