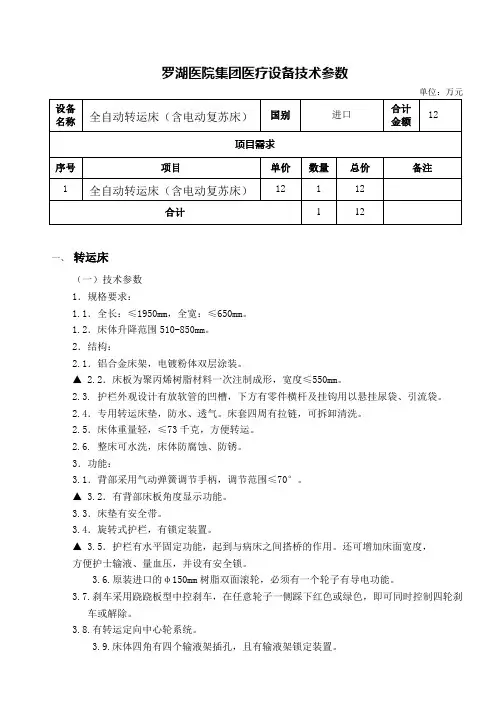

品名转运床
罗湖医院集团医疗设备技术参数一、转运床（一）技术参数1．规格要求：1.1．全长：≤1950mm，全宽：≤650mm。
1.2．床体升降范围510-850mm。
2．结构：2.1．铝合金床架，电镀粉体双层涂装。
▲ 2.2．床板为聚丙烯树脂材料一次注制成形，宽度≤550mm。
2.3. 护栏外观设计有放软管的凹槽，下方有零件横杆及挂钩用以悬挂尿袋、引流袋。
2.4．专用转运床垫，防水、透气。
床套四周有拉链，可拆卸清洗。
2.5．床体重量轻，≤73千克，方便转运。
2.6. 整床可水洗，床体防腐蚀、防锈。
3．功能：3.1．背部采用气动弹簧调节手柄，调节范围≤70°。
▲ 3.2．有背部床板角度显示功能。
3.3．床垫有安全带。
3.4．旋转式护栏，有锁定装置。
▲ 3.5．护栏有水平固定功能，起到与病床之间搭桥的作用。
还可增加床面宽度，方便护士输液、量血压，并设有安全锁。
3.6.原装进口的φ150mm树脂双面滚轮，必须有一个轮子有导电功能。
3.7.刹车采用跷跷板型中控刹车，在任意轮子一侧踩下红色或绿色，即可同时控制四轮刹车或解除。
3.8.有转运定向中心轮系统。
3.9.床体四角有四个输液架插孔，且有输液架锁定装置。
3.10.床下方配有氧气瓶搁架，可以选择横竖两种方式存放氧气瓶。
3.11.配有可伸缩调节输液架。
3.12.床体下方采用3段式托盘，可根据不同需要放置急救器具等。
（二）、配置清单1.转运床体 1套2.旋转式侧护板 1套3.转运床垫 1套4.输液架 1套5.氧气瓶搁架 1套6.杂物托盘 1套7.树脂双面脚轮 1套8.转运定向中心轮系统 1套二、电动复苏床（一）、技术参数▲1.规格要求：床板长≥1950 ，全长≥2175mm，加延长床架可至2320mm；床板宽≥900，全宽≥1060mm；2．结构及材质：2.1．床面板为优质冷轧钢一次性冲压成型；采用（电泳＋粉末）复式喷涂，确保管壁内也有油漆保护，保证产品内外涂层厚度达到一致。
精选危重患者的安全转运
● 颈椎骨折/手术病人：带颈围/颈托，两边放沙袋固定，专人固定头部，保持脊椎同一直线，身下放置床单或中单或使用过床板，站在头位的人负责喊口令，同时用力。 ● 胸椎/腰椎损伤病人：硬板，保持脊椎同一直线，身下放置床单或中单或使用过床板，一人喊口令，同时用力。禁止抱、背。 ● 四肢骨折病人：先固定后搬运。 ● 牵引病人：保持牵引重力线的角度和重量
感谢您的下载观看
院际转运
◆ 患者准备 固定并给予镇静，镇痛药物维持生命指征平稳。 外伤病人转运要注意脊椎的保护，应用颈托，外伤专用的转运板并固定妥当进行转运。 长时间转运前尽量留置导尿管 转运小组与家属进行沟通，理解转院风险，配合转运，需签知情同意书，车辆出发前需再一次病情和风险评估。 ◆ 气道管理 转运呼吸机连接通气15—30分钟，确定合适，气管插管固定良好，吸尽痰液 ，保持气道通畅 。
院内安全转运（6）
◆转运中监测
关注各项生命体征
监测
保证管道固定通畅
保持呼吸道通畅
保证设备工作稳定
院内安全转运（7）
◆ 转运交接:与接收科室共同安置患者，注意患者的卧位、管道。 病历交接:初步诊断，转运途中情况，患者生命体征，用药情况，出入液量，皮肤情况与交接科室转移单签字。
院际安全转运
◆ 转运人员组成 一名资深ICU专科医师，ICU护士，一名驾驶员组成，另外根据病情需要增加其他专科医师。◆ 仪器准备 转运型呼吸机，氧气装置，电动吸痰器，微量泵，插管装置，心电监护仪，除颤仪，血糖仪，血气分析仪。◆ 药物准备 血管活性药物、镇静、镇痛药物 、一般抢救药物◆ 静脉通路 至少开通两条静脉通路
患者搬运法操作流程及评分标准(两人过床板)(示范)
操作流程 （60分）
3
6、二人分别站于床（A护士）与平车（B护士）的两侧，A护士松开 盖被，协助患者穿衣，协助患者将上肢交叉于胸前。 7、护士A两手各扶住患者对侧的肩和臀部，协助患者向近侧翻身30
5 5 5
4 4 4
3 3 3
2 2 2
度；护士B将过床板平放在患者身下1/4或1/3处。
85 4 3 2
患者搬运法操作流程及评分标准（两人过床板法）
选手组别：
操作时间： 选手姓名：
分钟 评委姓名：
得分：
分值
步骤
评分等级
得备 分注
ABCD
1 护士：着装规范，洗手，戴口罩
10
操作前 3 物品：平车，床单,过床板，患者转运护理单
3210
准备
(10分）
6
评估：患者病情、意识状态、合作程度、肢体肌力，有无约束及各 种管路情况。根据患者情况必要时填写《患者转运护理单》。
10 8 6 4
实际操作时间：
分钟
扣分：
分
、A护士放平患者，托住近侧肩部和臀部向上45度左右用力慢慢向 10 8 6 4
前推。B护士同时托住患者近侧肩部和臀部，轻拉患者。
5432
9、当患者完全过床到平车上时，B护士扶住患者对侧肩部和臀部将 5 4 3 2
患者向近侧翻身，A护士将过床板取出。检查各管道，盖好被子。
10、协助患者取舒适卧位，拉上床档。造成不必要的损伤。
整体评价 5 态度端正，尊重关爱患者 （20分） 5 动作轻柔、节力，沟通良好。
5 计划性好、灵活性强。 提问 （10 10 相关知识：肌力评估。 分） 注：操作时间：10分钟，每超时1分钟扣一分，以此类推。
5432 5432 5432 5432
一种滑移式转运床板[实用新型专利]
![一种滑移式转运床板[实用新型专利]](https://img.taocdn.com/s3/m/a17f5c42d1f34693dbef3e7f.png)
专利名称：一种滑移式转运床板专利类型：实用新型专利
发明人：陈立军
申请号：CN201320149744.0申请日：20130329
公开号：CN203252844U
公开日：
20131030
专利内容由知识产权出版社提供
摘要：本实用新型公开的一种滑移式转运床板，其主体部分为床板，包绕于床板设有双层光滑并且可以相对滑动的油布，通过在床板上包绕设有双层并且可以相对滑动的光滑油布，可在不用整体抬起病人的情况下，完成病人的转床操作，可在尽量减少病人痛苦的情况下，完成病人的转床操作，同时减轻了搬运人员的劳动强度。
本实用新型结构设置合理、操作方便。
申请人：陈立军
地址：315300 浙江省慈溪市观海卫镇大通路第二人民医院
国籍：CN
更多信息请下载全文后查看。

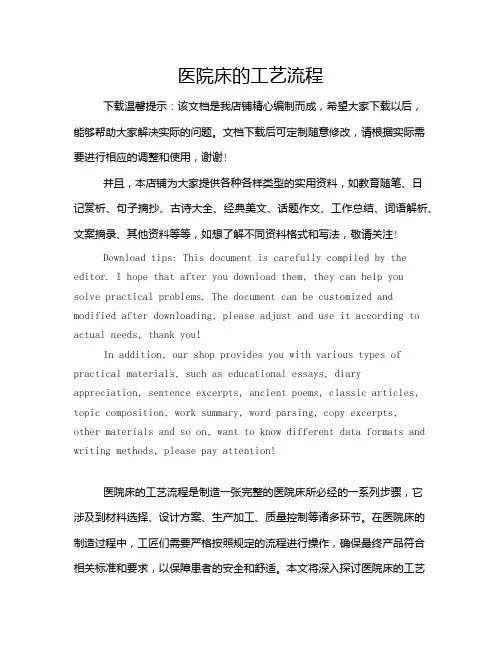

医院床的工艺流程
医院床的工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!医院床的工艺流程是制造一张完整的医院床所必经的一系列步骤，它涉及到材料选择、设计方案、生产加工、质量控制等诸多环节。

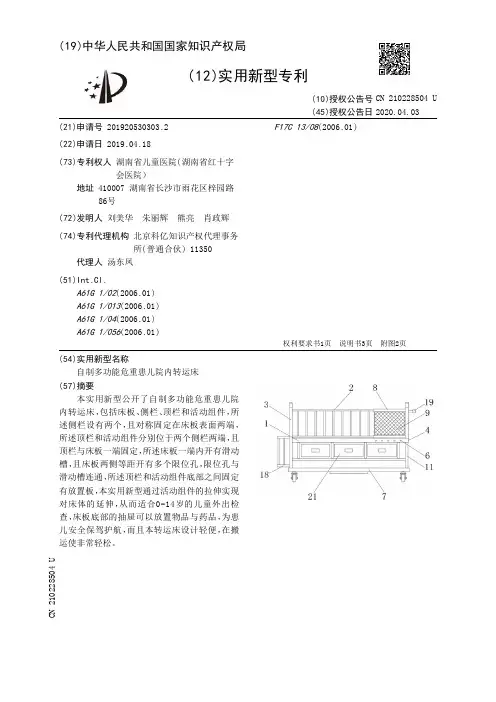

【CN210228504U】自制多功能危重患儿院内转运床【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920530303.2(22)申请日 2019.04.18(73)专利权人 湖南省儿童医院(湖南省红十字会医院）地址 410007 湖南省长沙市雨花区梓园路86号(72)发明人 刘美华 朱丽辉 熊亮 肖政辉 (74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.A61G 1/02(2006.01)A61G 1/013(2006.01)A61G 1/04(2006.01)A61G 1/056(2006.01)F17C 13/08(2006.01)(54)实用新型名称自制多功能危重患儿院内转运床(57)摘要本实用新型公开了自制多功能危重患儿院内转运床，包括床板、侧栏、顶栏和活动组件，所述侧栏设有两个，且对称固定在床板表面两端，所述顶栏和活动组件分别位于两个侧栏两端，且顶栏与床板一端固定，所述床板一端内开有滑动槽，且床板两侧等距开有多个限位孔，限位孔与滑动槽连通，所述顶栏和活动组件底部之间固定有放置板，本实用新型通过活动组件的拉伸实现对床体的延伸，从而适合0-14岁的儿童外出检查，床板底部的抽屉可以放置物品与药品，为患儿安全保驾护航，而且本转运床设计轻便，在搬运使非常轻松。
权利要求书1页 说明书3页 附图2页CN 210228504 U 2020.04.03C N 210228504U权 利 要 求 书1/1页CN 210228504 U1.自制多功能危重患儿院内转运床，包括床板（1）、侧栏（2）、顶栏（3）和活动组件（4），其特征在于：所述侧栏（2）设有两个，且对称固定在床板（1）表面两端，所述顶栏（3）和活动组件（4）分别位于两个侧栏（2）两端，且顶栏（3）与床板（1）一端固定，所述床板（1）一端内开有滑动槽（5），且床板（1）两侧等距开有多个限位孔（6），限位孔（6）与滑动槽（5）连通，所述顶栏（3）和活动组件（4）底部之间固定有放置板（7）。
一体式重症患者转运床床板的制作方法
本技术设计一种一体式重症患者转运床床板，由床架、尼龙绳、支撑架、托盘组成。
尼龙绳交叉穿过床架两侧的孔；床架采用密度轻的铝合金材料，由矩形管和板组成，作为转运床的主体结构，床架尾部上有支撑架，支撑架的立柱上安装镇痛泵，支撑架上方有托盘，托盘内可放置简易呼吸机和心电监护仪；本技术中当重症患者转运时直接进行转运，患者需要搬运到检查室时，只需将床板整体搬起即可，不需要单独多次搬运患者和仪器；目前仪器放置有条理性且不需要单独搬运，增加了仪器使用的可靠性。
同时重症患者不需要转运时，床板放在转运床上可做普通病床使用，达到一床两用功能；本技术可广泛应用于重症患者病房。
权利要求书1.一体式重症患者转运床床板，其特征在于：包括床架(1)，所述床架(1)由两侧的两根长铝合金矩形管及头、尾端的两根短铝合金矩形管共同围成；在所述两侧长铝合金矩形管上开设有若干圆孔，在所述圆孔的内部穿设有尼龙绳(2)。
2.根据权利要求1所述的一体式重症患者转运床床板，其特征在于：在所述尾端的短铝合金矩形管上安置有铝合金板。
3.根据权利要求2所述的一体式重症患者转运床床板，其特征在于：在所述铝合金板上安设有支撑架(3)，在所述支撑架(3)的上方安置有托盘(4)。
4.根据权利要求3所述的一体式重症患者转运床床板，其特征在于：所述的支撑架(3)由两根铝合金矩形管和铝合金圆管组成，铝合金圆管可安装镇痛泵；其中，在铝合金矩形管和铝合金圆管上连接有用于固定支撑架(3)的撑梁。
5.根据权利要求3所述的一体式重症患者转运床床板，其特征在于：在所述托盘(4)包括前、后挡水板、底板及两侧呈梯形的挡水板，所述前挡板的高度低于后挡板，在所述前、后挡水板及两侧呈梯形的挡水板上均开设有三个矩形孔。
技术说明书一体式重症患者转运床床板技术领域本技术属于医疗器械领域，涉及一种一体式重症患者转运床床板。
背景技术目前重症患者转运时通常是将重症患者需随时携带的心电监护仪、镇痛泵、简易呼吸机等仪器放在转运床上，位于患者床位上，在转运过程中如果颠簸的话可能会导致心电监护仪连接线、简易呼吸机的通气管脱落，从而影响仪器使用状态甚至危及患者生命。
一体式重症患者转运床床板设备的生产技术
本技术设计一种一体式重症患者转运床床板装置，由外板、内床板、尼龙绳、托盘、支撑架组成；外板呈中空状，两边具备四个孔用于安装在转运床上，中间空间放置内床板；内床板四角有尼龙绳，用于抬起内床板；内床板另一端有安装架，安装架由两根矩形方管、两根圆管和两个块状板组成，安装架的圆管上可安装镇痛泵，安装架的上部有托盘。
托盘上可放置简易呼吸机和心电监护仪；本技术中，当患者放置在转运床上需要转运时，直接推动转运床到达位置，然后抬起内床板即可实现患者的转移，而不需要多次移动医疗仪器；本技术具有安全性高、简单方便易操作的优点，可以作为病床和转运床两用，可广泛应用于重症患者转运需要携带多种仪器的场合。
权利要求书1.一种一体式重症患者转运床床板装置，其特征在于：包括外板(1)、内床板(2)、尼龙绳(3)、托盘(4)、支撑架(5)；所述外板(1)呈中空状，所述内床板(2)置于外板(1)的内部，在所述内床板(2)的尾端上安设有矩形状的支撑架，在所述支撑架(5)的上方安置有托盘(4)，在所述外板(1)的四角各设有一根尼龙绳(3)。
2.根据权利要求1所述的一种一体式重症患者转运床床板装置，其特征在于：在所述外板(1)的四个角上设有四个孔，用于安装在转运床上。
3.根据权利要求1所述的一种一体式重症患者转运床床板装置，其特征在于：所述的内床板(2)呈矩形状，在其靠近头部的一端设有两根用于安装帆布的横梁，在其四角各设有一根用于抬起内床板(2)的绳索。
4.根据权利要求1所述的一种一体式重症患者转运床床板装置，其特征在于：所述的支撑架(5)由两根矩形方管、两根圆管及块状板组成，所述圆管置于两根矩形方管之间，所述块状板焊接在矩形方管上。
5.根据权利要求1所述的一种一体式重症患者转运床床板装置，其特征在于：所述拖盘包括前、后挡水板及两侧呈梯形的挡水板，所述前挡板的高度低于后挡板，在所述前、后挡水板及两侧呈梯形的挡水板上均开设有三个矩形孔。
技术说明书一种一体式重症患者转运床床板装置技术领域本技术属于医疗器械领域，涉及一种一体式重症患者转运床床板装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本技术设计一种一体式重症患者转运床床板，由床板、桁架、支撑架、托盘组成。
床板安装在桁架上，桁架尾部有支撑架，支撑装架上方有托盘；患者躺在床板上，脚部位于支撑架方向，支撑架的圆管上可安装两个镇痛泵，支撑架上方的托盘里可放置简易呼吸机和小型心电监护仪，并用束缚带进行固定；本技术整体安装在转运床上，当患者转运到位置如CT室后可连同床板一起抬起放到检查位置，检查完之后再抬回转运床上；整个流程医疗仪器一直跟随患者移动，不需要单独搬运挪动；从而提高了医护人员的工作效率且提高了转运过程中的安全性；不需要转运时床板放在转运床上可作普通病床使用，具备了一床两用的功能；本技术可广泛应用于重症患者病房。
权利要求书
1.一种一体式重症患者转运床床板，其特征在于：包括矩形状的床板(1)、桁架(2)、支撑架(3)；所述床板(1)安置在桁架(2)上，在所述桁架(2)的尾端安设有支撑架(3)，在所述支撑架(3)的上方安置有托盘(4)。
2.根据权利要求1所述的一种一体式重症患者转运床床板，其特征在于：所述桁架(2)包括其头、尾部各设有的一根短矩形管及在其两侧各设有的内、外两根长矩形管；在两者之间安置有九根矩形方管；在尾部的短矩形管上设有铝合金板，所述支撑架(3)安置在铝合金板上；
所述短矩形管、长矩形管、铝合金板及九根矩形方管共同形成桁架(2)的主体结构；
在所述外侧的长矩形管上开设有用于连接床板(1)的若干圆孔。
3.根据权利要求1所述的一种一体式重症患者转运床床板，其特征在于：所述的支撑架(3)由两根铝合金矩形管和铝合金圆管组成，铝合金圆管可安装镇痛泵。
4.根据权利要求1所述的一种一体式重症患者转运床床板，其特征在于：所述的拖盘(4)包括前、后挡水板、底板及两侧呈梯形的挡水板，所述前挡板的高度低于后挡板，在所述前、后挡水板及两侧呈梯形的挡水板上均开设有三个矩形孔。
5.根据权利要求1所述的一种一体式重症患者转运床床板，其特征在于：所述床板(1)为聚氨酯板非金属材料。
技术说明书
一种一体式重症患者转运床床板
技术领域
本技术属于医疗器械领域，涉及一种一体式重症患者转运床床板。
背景技术
目前通常是将患者从病床上搬到转运床上，然后将心电监护仪、镇痛泵、简易呼吸机等仪器放到转运床上患者身边。
当患者到达目的地如CT室时，挪开仪器，再将患者搬运到检查床板上，检查完成后再搬运到转运床上，仪器再次摆放好。
这种转运方式具有以下不足：
(1)、效率低：整个转运检查过程中，仪器需要搬运移动至少4次，耗费医务人员宝贵的体力
和时间，增加人员工作量，效率低下。
(2)、安全性差：对于心电监护仪、呼吸机、镇痛泵等需要有线路连接的仪器来说，移动次数多可能会改变连接状态，导致仪器不正常工作，甚至会危及重症患者生命安全。
技术内容
本技术的目的是为了克服现有技术的缺陷，提出了一种一体式重症患者转运床床板。
本饭店技术方案是：一种一体式重症患者转运床床板，包括矩形状的床板(1)、桁架(2)、支撑架(3)；所述床板(1)安置在桁架(2)上，在所述桁架(2)的尾端安设有支撑架(3)，在所述支撑架(3)的上方安置有托盘(4)。
优选的，所述桁架(2)包括其头、尾部各设有的一根短矩形管及在其两侧各设有的内、外两根长矩形管；在两者之间安置有九根矩形方管；在尾部的短矩形管上设有铝合金板，所述支撑架(3)安置在铝合金板上；
所述短矩形管、长矩形管、铝合金板及九根矩形方管共同形成桁架(2)的主体结构；
在所述外侧的长矩形管上开设有用于连接床板(1)的若干圆孔。
优选的，所述的支撑架(3)由两根铝合金矩形管和铝合金圆管组成，铝合金圆管可安装镇痛泵。
优选的，所述的拖盘(4)包括前、后挡水板、底板及两侧呈梯形的挡水板，所述前挡板的高度低于后挡板，在所述前、后挡水板及两侧呈梯形的挡水板上均开设有三个矩形孔。
优选的，所述床板(1)为聚氨酯板非金属材料。
本技术的有益效果是：本技术转运床的床板(1)安装在现有的转运床床体上，患者躺在床板(1)上，脚部位于支撑架(3)方向，支撑架(3)的圆管上可安装镇痛泵，托盘(4)上放置简易呼吸
机和心电监护仪等相关医疗仪器，并通过约束带进行固定；推动转运床到达目的地如CT室时，将床板(1)整体抬至CT机床板上进行检查，检查完成后将床板(1)再搬回转运床上，最终将转运床推回病房完成此次转运检查；不做检查时转运床可做普通病床使用；整个转运过程中，仪器跟随床板(1)一起移动，避免了普通转运床那样反复移动搬运仪器。
附图说明
图1是本技术中床板的结构示意图；
图2是本技术的桁架的仰视图；
图3是本技术中桁架的立体图；
图4是本技术中支撑架的结构示意图；
图5是本技术中托盘的结构示意图；
图6是本技术中床板与转运床工作的结构示意图；
图中1是床板，2是桁架，3是支撑架，4是托盘。
具体实施方式
下面结合附图对本技术的实施方式做详细说明。
如图所述；一种一体式重症患者转运床床板，包括矩形状的床板(1)、桁架(2)、支撑架(3)；所述床板(1)安置在桁架(2)上，在所述桁架(2)的尾端安设有支撑架(3)，在所述支撑架(3)的上方安置有托盘(4)。
所述的支撑架(3)由两根铝合金矩形管和铝合金圆管组成，铝合金圆管可安装镇痛泵；
其上方为长的铝合金矩形管，下方为短的铝合金矩形管，两侧为铝合金圆管；在短的铝合金矩形管下方为桁架桁架(2)的铝合金板，长的铝合金矩形管上方安放有托盘(4)，两根铝合金圆管上用于安装镇痛泵。
所述的拖盘(4)包括前、后挡水板、底板及两侧呈梯形的挡水板，所述前挡板的高度低于后挡板，在所述前、后挡水板及两侧呈梯形的挡水板上均开设有三个矩形孔；
拖盘(4)由五个铝合金板组成，板厚均为2mm，长宽为800mm×300mm，可容纳简易呼吸机和小型心电监护仪，四周打孔用于穿透束缚带，从而对呼吸机和心电监护仪等医疗器械进行固定。
所述桁架(2)包括其头、尾部各设有的一根短矩形管及在其两侧各设有的内、外两根长矩形管；在两者之间安置有九根矩形方管；在尾部的短矩形管上设有铝合金板，所述支撑架(3)安置在铝合金板上；
所述短矩形管、长矩形管、铝合金板及九根矩形方管共同形成桁架(2)的主体结构；
在所述外侧的长矩形管上开设有用于连接床板(1)的若干圆孔。
所述床板(1)为聚氨酯板非金属材料，但不仅限于聚氨酯板；其具有强度高、重量轻和可穿透X光线的特点，另外不会影响CT造影成型。
本技术整体安装在转运床上，当患者转运到位置如CT室后可连同床板一起抬起放到检查位置，检查完之后再抬回转运床上；整个流程医疗仪器一直跟随患者移动，不需要单独搬运挪动；从而提高了医护人员的工作效率且提高了转运过程中的安全性；不需要转运时床板放在转运床上可作普通病床使用，具备了一床两用的功能；本技术可广泛应用于重症患者病房。
