天然气管道施工质量控制要点及标准

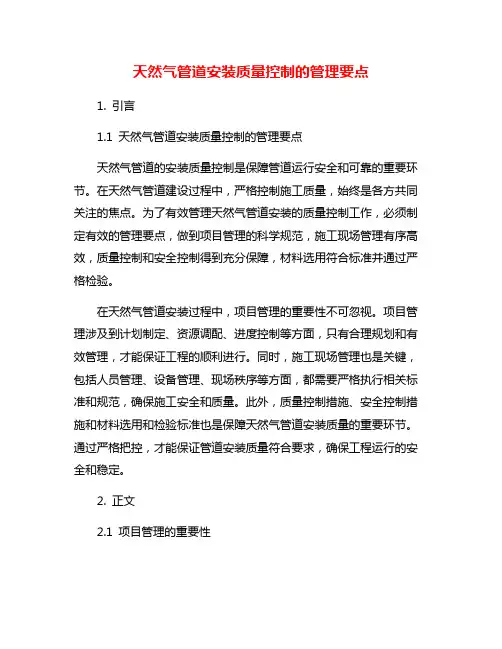

天然气管道安装质量控制的管理要点
天然气管道安装质量控制的管理要点1. 引言1.1 天然气管道安装质量控制的管理要点天然气管道的安装质量控制是保障管道运行安全和可靠的重要环节。
在天然气管道建设过程中，严格控制施工质量，始终是各方共同关注的焦点。
为了有效管理天然气管道安装的质量控制工作，必须制定有效的管理要点，做到项目管理的科学规范，施工现场管理有序高效，质量控制和安全控制得到充分保障，材料选用符合标准并通过严格检验。
在天然气管道安装过程中，项目管理的重要性不可忽视。
项目管理涉及到计划制定、资源调配、进度控制等方面，只有合理规划和有效管理，才能保证工程的顺利进行。
同时，施工现场管理也是关键，包括人员管理、设备管理、现场秩序等方面，都需要严格执行相关标准和规范，确保施工安全和质量。
此外，质量控制措施、安全控制措施和材料选用和检验标准也是保障天然气管道安装质量的重要环节。
通过严格把控，才能保证管道安装质量符合要求，确保工程运行的安全和稳定。
2. 正文2.1 项目管理的重要性项目管理是天然气管道安装中至关重要的一环。
一个高效的项目管理团队可以确保工程按时按质完成，避免延误和额外成本的产生。
项目管理团队需要做好以下几点工作来确保项目顺利进行：1. 计划制定：项目管理团队需要在项目开始之初制定详细的计划，包括工程进度、资金预算、人力资源配置等。
只有通过合理的计划，才能确保工程能够有条不紊地进行。
2. 沟通协调：项目管理团队需要及时发布项目进展情况，与各相关部门和供应商保持良好的沟通协调，确保信息畅通，避免信息不对称导致的问题。
3. 资源管理：项目管理团队需要有效管理项目的人力、物力、财力等资源，保证资源的充分利用，避免浪费。
4. 风险管理：项目管理团队需要及时识别和评估项目可能面临的各种风险，并采取相应的措施进行应对，确保项目顺利进行。
项目管理在天然气管道安装中占据重要地位，只有建立科学有效的项目管理机制，才能保证工程的顺利进行和质量的提高。
天然气管道安装质量控制的管理要点
天然气管道安装质量控制的管理要点天然气管道是输送天然气的重要设施，其安装质量直接关系到人民生命财产安全。
为了保障天然气管道安装质量，必须严格进行管理和控制。
下面将介绍天然气管道安装质量控制的管理要点。
一、人员管理1.1 人员素质要求高：天然气管道的安装是一项高风险的工作，要求从事此工作的人员必须具备良好的职业道德素质和专业技能，必须经过严格的岗前培训和考核。
1.2 严格的考核制度：对从事天然气管道安装工作的人员，必须进行定期的技能和安全知识考核，合格者方可上岗从事相关工作。
1.3 安全意识培训：天然气管道安装工作中存在种种危险，员工必须具备高度的安全意识，公司应定期组织安全教育和演练，提高员工的安全意识和自救能力。
二、设备管理2.1 设备标准化：天然气管道安装的设备必须达到国家标准，并且定期进行维护和检修，确保设备的良好状态。
2.2 技术设备更新：随着科技的进步和市场的发展，新的技术和设备层出不穷，公司应积极采纳新技术和新设备，提高管道安装的效率和质量。
2.3 设备操作规范：对于使用天然气管道安装设备的员工，必须进行规范的操作培训，保证设备的正常使用和维护。
三、施工质量管理3.1 施工前的准备工作：在进行天然气管道的安装前，必须对施工场地、施工设备、人员等各项工作进行认真的准备，并制定详细的施工方案。
3.2 管道材料质量控制：天然气管道的材料必须符合国家标准，采用合格的管材、管件等相关配件。
3.3 工艺标准控制：管道安装必须按照国家的相关标准和规范进行，保证工艺的合理和质量的稳定。
3.4 安全监控系统：在天然气管道安装施工现场，必须配备完善的安全监控系统，包括防火、防爆、安全救援等设备，以防止事故的发生。
3.5 质量检测与验收：在管道安装结束后，必须进行严格的质量检测与验收，确保安装质量达标。
四、安全管理4.1 安全规章制度：公司必须建立健全的安全管理制度，并且加强安全教育，确保员工能够严格执行相关安全规章制度。

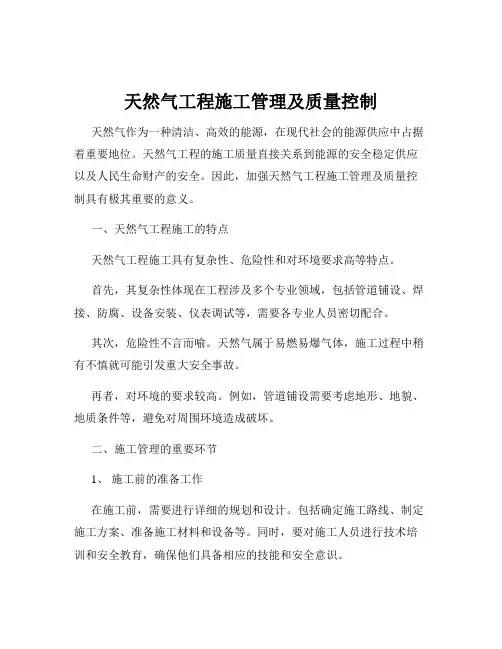

天然气工程施工管理及质量控制
天然气工程施工管理及质量控制天然气作为一种清洁、高效的能源，在现代社会的能源供应中占据着重要地位。
天然气工程的施工质量直接关系到能源的安全稳定供应以及人民生命财产的安全。
因此，加强天然气工程施工管理及质量控制具有极其重要的意义。
一、天然气工程施工的特点天然气工程施工具有复杂性、危险性和对环境要求高等特点。
首先，其复杂性体现在工程涉及多个专业领域，包括管道铺设、焊接、防腐、设备安装、仪表调试等，需要各专业人员密切配合。
其次，危险性不言而喻。
天然气属于易燃易爆气体，施工过程中稍有不慎就可能引发重大安全事故。
再者，对环境的要求较高。
例如，管道铺设需要考虑地形、地貌、地质条件等，避免对周围环境造成破坏。
二、施工管理的重要环节1、施工前的准备工作在施工前，需要进行详细的规划和设计。
包括确定施工路线、制定施工方案、准备施工材料和设备等。
同时，要对施工人员进行技术培训和安全教育，确保他们具备相应的技能和安全意识。
2、施工过程中的进度管理合理安排施工进度是确保工程按时完成的关键。
要制定详细的施工进度计划，并根据实际情况进行动态调整。
同时，要及时解决施工过程中出现的各种问题，避免影响施工进度。
3、施工成本管理控制施工成本对于提高工程效益至关重要。
要在保证施工质量的前提下，通过优化施工方案、合理配置资源等方式降低成本。
4、施工安全管理安全是天然气工程施工的首要任务。
要建立健全安全管理制度，加强现场安全监督，确保施工过程中的人员和设备安全。
三、质量控制的关键要点1、材料和设备的质量控制施工所用的材料和设备必须符合国家标准和设计要求。
在采购环节，要严格筛选供应商，确保材料和设备的质量。
在入场时，要进行严格的检验和验收，杜绝不合格产品进入施工现场。
2、施工工艺的质量控制不同的施工环节需要采用相应的施工工艺，且必须符合规范要求。
例如，管道焊接要保证焊缝的质量，防腐处理要达到规定的标准。
施工过程中要加强对施工工艺的监督和检查，发现问题及时纠正。
天然气管道安装质量控制的管理要点
天然气管道安装质量控制的管理要点天然气管道安装是一个非常重要的工程项目，其质量安全事关公共利益和人民生命财产安全。
为了保证天然气管道的安装质量，需要严格执行相关的管理要点。
下面就天然气管道安装质量控制的管理要点进行详细介绍。
一、质量管理体系建设天然气管道安装质量管理体系应符合国家相关标准和规定，在工程实践中需要遵守《天然气管道工程施工及验收规范》（GB50312-2015）、《天然气管道工程施工图设计规范》（GB50260-2017）等有关规定。
还需要根据具体情况建立企业质量管理体系文件，包括质量手册、工艺文件、程序文件等。
二、施工前质量保证在进行天然气管道安装施工前，应进行充分准备工作，包括编制施工方案、设计施工图纸、准备施工材料设备等。
需要对施工人员进行培训和考核，确保其具备相关资质和技能，不断提高施工队伍的素质。
三、施工过程质量控制1. 施工现场管理施工现场应严格按照天然气管道施工方案进行施工，并建立相应的安全保障措施，保证施工人员的安全。
要加强现场巡查，保证施工质量。
2. 材料质量控制管道材料的质量是保证管道安装质量的重要前提。
需要对采购的管材进行质量鉴定，确保其符合国家标准要求。
在使用过程中，还需要对管材进行检查、试验，保证其不受损坏，以保证管道的安全可靠性。
3. 质量检验在施工过程中，需要对管道的焊接、连接、敷设等环节进行随时抽检，并进行检验记录。
对于重点工艺节点，还需要开展特殊工序的质量检验，确保管道安装质量符合要求。
四、施工后验收和整改1. 施工结束后，需要对天然气管道进行专项验收，包括对焊缝、连接处、防腐层等进行全面检查，确保管道的质量安全。
2. 验收不合格的地方需要进行整改，并对整改情况进行复验确认，确保整改合格。
五、安全技术措施在天然气管道安装过程中，需要严格遵守国家《燃气行业工程安全管理规定》等相关法规，严格执行安全操作规程，做好管道安全防护工作，确保施工作业安全。
六、环境保护措施天然气管道安装施工过程中，应该做到和谐施工，保护环境，防止对周边环境造成污染。
天然气管道施工质量控制的措施和建议
天然气管道施工质量控制的措施和建议天然气作为一种透明并且具有易燃易爆特点的气体，其运行投产的正常与否完全取决于相关管道质量的好坏。
天然气管道施工具有工作压力大、施工工艺复杂、管道连接点多等特点，我们须引起对天然气管道施工过程中的质量管理的高度重视，落实并加强对施工质量控制措施，在现有经验的基础上，运用新理念、新方法、新技术、新工艺等解决目前我国管道施工中存在的问题。
一天然气管道施工中存有的质量问题1 管沟开挖与回填不合理。
我国天然气管道施工中，管沟开挖及回填不合理的现象普遍存在。
如果管沟开挖深度或管沟基础不够着实，使用大型机械压实时，容易造成地下管道出现弯曲、变形的情况。
若在地下水位较高而管沟内未及时敷设排水管道，很可能会使管道底部出现悬空，夯实不严，就极易造成管道拱起变形。
而有的回填土土质达不到规范要求，其中的石块容易略伤防腐层。
此外，回填高度与夯实程度不够，会造成管道埋深不够、管沟基础不实，也会导致管道拱起或变形等质量问题。
2 穿跨越工程存有弊端。
我国一些天然气管道施工过程需穿越铁路、公路或江河等特殊地段，须加强天然气管道的穿跨越质量。
现阶段我国由于在穿越工程开工之前没能选好合理的穿线路线且缺乏系统的計算与分析，造成穿跨越不合理，不仅增加了施工成本，也埋下管道安全隐患与后期维护和检修的不便。
3 防腐层补口、补伤方面存有问题。
在我国天然气管道施工中，防腐层补口、补伤方面常见的主要问题为：l）防腐层表面粗糙，难以满足管道施工工艺要求与相关规范标准；2）防腐层补口过程中，防腐层搭接处理不当或处理不及时、搭接长度不够；3）防腐层补伤时补伤面积不能达到相关施工规范标准、粘结材料粘结力不足，容易造成再度损坏；4）补口、补伤质量较差造成管道防腐能力不足。
4 焊接质量存有缺陷。
焊接是天然气管道施工中最重要的一道工序，焊接质量问题是我国天然气管道施工过程中常见且突出的问题。
我国焊接的质量问题主要表现在夹渣、焊瘤、裂纹、咬边、气孔、未熔合、未熔透等，这些焊接质量缺陷严重威胁我国天然气管道的安全。
燃气管道工程施工管理与质量控制
燃气管道工程施工管理与质量控制摘要：燃气管道的相关工程对人们的生活起到了至关重要的作用，随着燃气管道工程数量的增多，对其施工的相关质量要求也更为严苛，不能有丝毫的松懈。
相关施工单位要对其燃气管道的实际施工要及时的找出其易产生质量问题的部分，并对其制定切实有效的解决措施，对于其质量问题要及时的进行整改解决，进一步提升其燃气管道工程的实际施工质量。
关键词：燃气管道；施工管理；质量控制；措施1管道燃气工程质量存在的问题1.1施工环境复杂变化大在我国地理的经度和纬度其东西方向以及南北方向的跨度大的特点下，在不同的区域出现了不同的地理自然环境，因此造成燃气管道的相关工程在距离较长的施工过程中产生了比较复杂且易变的施工环境。
且燃气管道的相关工程其实际的施工跨度也非常大，进一步为工程的具体施工环节产生一些问题，基于此，对于燃气管道工程在实际的施工过程中更要严格保证其施工质量。
1.2施工队伍素质不高一些燃气管道项目的施工组综合素质和技术水平参差不齐，施工质量无法保证。
施工技术高、综合素养强的施工队可以提高燃气管道的整体施工品质，维持其平稳运行，更能保障燃气使用者的人身安全，而技术较低的管道工程施工队会疏忽许多关键的施工点。
如把较低质量的建筑材料大量使用到燃气管道施工中，为整个施工过程留下很多的安全隐患。
所以，如果想要进一步提高施工队伍的整体素质和施工技术，还需要进一步加大对施工团队人员在业务、施工技能、管理素质等几个方面的培养。
由于有些城市燃气管道工程的施工时间相对紧迫，而且工作量也很大，往往不能及时完工，则不可避免地将施工的各个环节承包给一些经验、技能都欠缺的建筑方，甚至在一个施工过程中分别选用了不同的建筑方，从而导致整体施工效率和施工品质上的偏差，造成了整体施工各方面质量的不相协调。
1.3施工质量管理不完善在燃气管道施工以及设备安装过程中，施工的管理工作是保证工程施工质量的重要环节。
在施工过程中，管理工作能够有效地对施工工序进行安排，对施工过程进行安全检查。
天然气管道工程工程质量保证措施
工程质量保证措施（一）工程质量管理方针采用先进的施工技术和科学的管理方法，向顾客提供满意的产品和服务。
（二）工程质量管理目标工程总体质量目标：1.总体质量目标：单位工程合格率100%。
2.工程设备、材料质量合格率100%。
3.管线不同壁厚、防腐涂层的安装对号准确率100%。
4.弯头、弯管对号准确率100%。
5.管线现场焊接一次合格率90%以上（按口数计算），不允许二次返修。
6.管道补口补伤一次合格率98%。
7.埋地阀、固定墩锚件防腐一次合格率100%。
8.管道埋深一次合格率100%。
9.设备安装一次合格率：≥95%10.确保站场投产试运行一次成功。
（三）工程质量管理组织机构1.工程质量管理组织机构图2.工程质量主要管理职责划分2.1项目经理：项目经理是本工程项目的最高管理者，对本工程项目施工的工程施工质量负全面责任。
负责制订本工程项目的质量方针和质量目标。
策划本工程项目的质量管理体系的运行。
组织质量管理系统审核。
对质量管理中的重大问题处理进行决策。
保证质量目标的全面实现。
2.2项目副经理：项目执行经理是本工程项目的施工生产管理主要组织者，对工程施工质量负有重要责任。
贯彻执行本工程项目质量方针，并确保工程施工进度及质量目标的全面实现。
领导和组织项目管理和生产部署。
参加内部质量审核，以确保质量、安全体系有效的运行。
2.3项目总工程师：项目总工程师是本工程项目的技术主要负责人，对本工程项目的工程施工质量负有重要责任。
贯彻执行本工程项目质量方针，并确保工程施工进度及质量目标的全面实现。
审批施工组织设计，组织重大技术攻关活动。
负责组织内部质量审核，以确保质量管理系统有效运行。
2.4项目HSE总监：负责健康、安全与环境管理体系的策划和监督管理。
贯彻执行本工程项目质量、安全方针，并确保工程施工进度及质量、安全目标的全面实现。
领导和组织各施工作业队严格按技术标准、技术规范等要求实现安全生产和文明施工。
参加内部质量审核，以确保质量体系有效运行。
天然气管道施工质量控制管理要点
质 量和Ａ－ ４ ｆ ］ 生产 生活的 顺利进 行 。
关键词 ： 天 然气 ； 压 力管 道 ； 安 装质 量控 制 中 图分 类 号 ： Ｔ Ｕ９ ９ ６ ． ７ 文献标识码： Ａ 文 章编 号 ： １ ０ ０ ６ — ８ ９ ３ ７ （ ２ ０ １ ４ ） ３ － ０ １ ７ ０ — ０ ２
第３ ３卷 第 ３期
Ｖ０ １ ． ３ ３ Ｎｏ ． ３
企 业 技 术 开 发
ＴＥＣＨＮ０Ｌ０ＧＩ ＣＡＬ ＤＥＶＥＬＯＰＭＥＮＴ ０Ｆ ＥＮＴＥＲＰ ＲＩ Ｓ Ｅ
２ ０ １ ４年 １月
Ｊ ａ ｎ ． ２ ０１ ４
占 天 然 气管 道施 工 质 量控 制 管理 要
期抽查 ， 保证管道组对工作的质量 。 ． ４ 控 制焊 接 的质 量 管道 的安装工作首先要保证的是管道材料 的质量 ， 所 ２ 整个管道安装施工过程中最重要 的就是焊接工序 了， 以在安装之前对管件和管材 的检验必不可少 ， 各项管件和
管材必须符合设计的要求 ， 不能在存在疑问和隐患的情况 下进行使用。 一般管件焊缝处不能出现裂纹 、 超 出质量规 范的咬边等情况 ， 管材 的材质需要达到设计要 求 ， 钢管 的 椭圆度应符合质量验收要求 ， 套管间缝 隙要满足设计时的
范， 对 管 道进 行起 吊和组 对 所 用 的 吊具 以及 操 作过 程 都 要 符 合相 关 的规 定 ， 特 别 是 吊具 的稳 定 性 和承 载 力是 否 能 满 足施工 ； ④组织质量检验人员对工程现场定期检验或不定
２ 天然 气压 力管 道安 装过 程 中对质 量 的控制
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天然气管道施工质量控制要点及标准
(摘自SY/T0429,2000)
3.1 管道防腐工程(强制性)
3.1.1 保证项目
防腐材料必须符合设计和规范规定。
防腐层的等级性能及结构必须符合设计和规范规定。
检查方法:检查施工记录、材质证明书(按性能指标)。
3.1.2 基本项目
(1)防腐层不得有漏点，表面平整，无明显气泡、麻面凹痕等缺陷。
检查方法:目测、电火花检漏仪检查漏点。
(2)防腐管道两端预留长度100,150mm.
检查方法:尺量。
3.1.3 允许偏差项目
防腐层厚度
沥青: 普通 ? 4mm 加强 ? 5.5mm 特加强 ? 7mm
环氧煤:普通? 0.3mm 加强 ? 0.4mm 特加强 ? 0.6mm
三层PE : 普通级: DN ,500 时 2.2 mm
600,DN,800 2.5 mm
DN , 800 3 mm
加强级: DN ,500 时 2.9 mm
500,DN,800 3.2 mm
DN , 800 3.7 mm
检查方法:测厚仪。
3.2 管道组对工程
3.2.1 保证项目
钢管的材质和规格必须符合设计要求和规范规定。
检查方法:检查出厂材质证书或复验报告。
3.2.2 基本项目
(1) 坡口表面氧化皮应清除干净，并将凹凸处磨平，表面不得有裂纹，夹层。
检查方法:观察。
(2) 组对前检查管内不得有石块、泥沙等杂物，管端内外20mm范围内不得有沥青、油漆、浮锈、泥土、毛刺等。
检查方法:观察。
3.2.3 允许偏差项目
00坡口角度: 上向焊 60,70
00 下向焊 55,65
检查方法: 焊接检验尺。
根部间隙:上向焊 2,3.5mm
下向焊 1,2.5mm
检查方法:焊接检验尺。
钝边: 上向焊 1,2mm
下向焊 1,1.5mm
检查方法:焊接检验尺。
错边量: I 、II级焊缝 ? 1mm
III级焊缝 ? 1.5mm
检查方法:焊接检验尺。
对口直线度:地上管道 ? 1mm
埋地管道 ? 2mm
检查方法:直尺和塞尺。
3.3 管道焊接工程
3.3.1 保证项目
(1) 焊接材料必须符合设计要求和规范规定。
检查方法:检查产品合格证、质量说明书。
(2) 必须持证焊工用评定合格的焊接工艺。
检查方法:检查焊接工艺评定及焊工合格证。
(3) 焊缝的无损探伤必须符合设计要求和规范规定。
检查方法:检查探伤报告，必要时抽样探伤。
(4) 管道的强度试验和严密性试验必须符合设计要求和规范规定。
检查方法:检查试压记录、旁站观察。
3.3.2 基本项目
焊接的表面质量无裂纹、夹渣、飞溅、凹陷、整齐均匀。
检查方法:目测或放大镜。
3.3.3 允许偏差项目
咬边: 深度 12.5%t 且 ? 0.8mm
长度 300mm连续长度内 ? 50mm
余高: 0,1.6mm
焊缝宽度: ，2,4mm
检查方法:焊接检验尺。
3.3.4 下列任何一种不得施焊，要焊必须有防护措施
(1) 雨天或雪天。
(2) 相对湿度超过90%。
(3) 风速大于8m/s，自动保护焊大于11m/s。
3.4 管道防腐补口补伤工程
3.4.1 保证项目
(1) 防腐补口补伤材料必须符合设计要求和规定。
检查方法:检查材质证书或复验报告。
(2) 补口补伤处的防腐层性能、等级及结构，必须符合设计要求和规范。
检查方法:检查施工记录。
(3) 补口处管子表面必须清除浮锈、杂物、表面金属光泽达St3级。
检查方法:检查施工记录。
(4) 采用聚乙烯电加热片(套)补口，其密封性必须符合规范规定。
检查方法:观察片(套)边缘是否搭接严密。
(5) 对防腐材料进行粘结力和漏点检查。
检查方法:电火花检漏、接力器测粘结力。
3.4.2 基本项目
(1) 用石油沥青补口补伤，要求表面平整，无明显气泡、麻面、皱皮、
凸瘤、外包扎工业膜压边均匀，无褶皱。
检查方法:观察。
(2) 用环氧煤沥青补口补伤，要求表面平整，无空鼓和皱折，压边和搭
边粘结紧密，玻璃布网眼应灌满面漆。
检查方法:目测、小手锤。
(3) 用热缩套(带)防腐补口，表面应平整、粘接严密，不得有气泡、
皱折，搭接均匀，边沿不得起翅。
检查方法:目测。
3.4.3 允许偏差项目
(1) 石油沥青补口
厚度:普通级? 4mm 加强级?5.5mm 特加强级 ?7mm 检查方法:针和尺线测厚仪。
与原防腐层搭接:, 50mm
玻璃布压边宽度:20,30mm
外包聚乙烯压边宽度 :20,30mm
玻璃布沥青浸透率:, 95%
玻璃布沥青空白:, 50×50mm
检查方法:用尺检测。
(2) 用环氧煤沥青防腐补口
厚度:普通级?0.3 加强级?0.4 特加强级?0.6 检查方法:用测厚仪。
与防腐层搭接宽度?100mm
压边搭接20,25mm
检查方法:直尺。
(3) 用热套补口
厚度:1.3,2.2mm
搭接宽度:?100mm
检查方法:测厚仪、尺。
(4) 剥离强度:100N/cm
检查方法:拉力器。
3.5 管沟开挖及回填工程
检查标准及方法见设计和标准，沟深必须保证沟尽量平直，沟底平整，尽量减少弯头和焊缝数量，回填必须用细土和砂填到管顶上方300mm，回填
前防腐做100%电火花检查。
3.6 线路堡坎、护坡工程
参见有关标准
3.7 管道清管及试压
监理人员要特别重视试压工作，要实施旁站监理，严格按设计要求和规范进行试压，并做好各阶段试压记录。
用气体试压时:压力表精度不低于1.5级，量程为被测量最大压力的1.5-2
倍，表盘直径不应小于150mm，最小刻度能显示0.05Mpa,压力表不得少于2块，分别安装在管段的两端。
3.8 工作方法
旁站、巡视、平行检验。
3.9 焊接工艺评定包括主要内容
3.9.1 焊接方法:手工或自动焊等
3.9.2 焊接接头:指接头的类型
3.9.3 母材牌号、尺寸
3.9.4 焊接材料牌号、尺寸
3.9.5 焊接参数:电流种类、电流、电压等 3.9.6 焊接位置:横、竖、平等
3.9.7 焊接技术措施:焊速、摆动方式、单焊、多焊等
3.9.8 无损探伤(超探、射探等)
3.9.9 机械性能及试验(拉伸、弯曲、冲击) 3.9.10 化学性能(化学成份分析) 3.9.11 结论。
