机械装配过程自动化
机械工程中的自动化技术
机械工程中的自动化技术自动化技术是机械工程领域中的一项重要技术，它的应用广泛，可以提高生产效率、减少人为错误，改善工作环境等。
本文将从机械工程中自动化技术的定义、应用领域以及未来发展方向等方面进行论述。
一、自动化技术的定义自动化技术是指利用先进的计算机、电子、传感器等设备，实现对机械系统或过程的自动控制和操作，以及对生产流程的自动化管理。
通过自动化技术，可以减少对人力的依赖，提高生产效率和生产质量。
二、自动化技术在机械工程中的应用1. 生产线自动化：机械工程中的自动化技术被广泛应用于生产线，通过自动化设备的控制和操作，实现产品的自动装配、检测和包装，大大提高了生产效率和质量。
2. 机器人技术：机器人是自动化技术的典型应用。
在机械工程中，机器人可执行各种机械操作，如焊接、喷涂、装配等，可以替代人工完成重复性的、繁琐的工作，提高生产效率和安全性。
3. 数控技术：数控技术是自动化技术在机械加工过程中的应用，通过计算机数控系统控制机床的运动，实现精密加工，减少加工误差，提高生产效率和产品质量。
4. 自动化仓储系统：在物流领域，自动化仓储系统通过自动装卸、搬运和存储设备，实现物料的自动化管理和流转，提高物流效率和准确性。
5. 智能控制系统：机械设备的智能控制系统通过各种传感器和控制算法，实时监测和调节设备的工作状态和性能，能够自动识别并解决故障，提高设备的可靠性和安全性。
三、自动化技术的发展趋势1. 智能化发展：随着人工智能技术的发展，自动化技术将越来越智能化。
智能化的自动化技术可以自主学习和适应变化的环境，实时优化控制策略，提高生产效率和质量。
2. 人机协作：未来的自动化技术将更加注重人机协作，即机器人和人类共同工作。
机器人将实现更高水平的感知和理解能力，与人类紧密配合完成复杂任务，提高工作效率和质量。
3. 自动化与物联网的融合：物联网是信息技术和自动化技术的融合产物，未来自动化技术将广泛应用于物联网领域。
第6章装配过程自动化
应用对象 轴承、电机电器、汽车、发动机、自行车、手表、通讯器材 装配对象——小型部件和产品
自动检测方面 只起分选作用——不合格件排出或发出信号 对重复动作的修正，有待开发
2020/11/26
第6章装配过程自动化
3、实现装配自动化的基本条件
生产纲领稳定，年产量大，批量大、零部件标准化通用化程度高； 实现自动化后，经济上合理、生产成本低——提高市场竞争力； 产品具有良好的装配工艺性——保证装配质量；
h）零件翻转
i）安放临时支承
j）拆除临时支承 k）卷褶联接薄板 l）熔焊或锡焊连接
2020/11/26
第6章装配过程自动化
2、装入和联接
(1) 重力装入 一般不需要控制装入位置的机构，不需外加 动力，常用机械挡块、定位杆调节支架等进行定位，适 用于钢球、套圈、弹簧等的装入。
(2) 机械推入 用曲柄连杆、凸轮和气缸、液压缸直接联接 的往复运动机构等控制装入位置，需外加动力，适用于 小型电动机装配线上的端盖、轴承以及套件、垫圈、柱 销等的装入。
如轴在套筒中按滑动键直接移动，则可采用开槽的方式使轴和套筒相联接；
应最大限度地采用标准件和通用件。
2020/11/26
第6章装配过程自动化
改善自动装配零件结构工艺性
2020/11/26
第6章装配过程自动化
2、自动装配工艺设计的一般要求
（1）保证装配工作循环的节拍同步； （2）除正常传送外，宜避免或减少装配基础件的位置变动； （3）要合理选择装配基准面； （4）对装配件要进行分类； （5）关键件和复杂件的自动定向 （6）易缠绕零件要能进行定量隔离 （7）精密配合副实行分组选配 （8）合理确定装配的自动化程度
第6章装配自动化.
机电工程学院
三、装入和联接
装入和螺纹联接是自动装配中常用的重要工序。 1.装入自动化 装入工序自动化要求装入工件经定向和传送到装 入工位后，通过装入机构在装配基础件上对准、装入。 常用装入方式有重力装入、机械推入、机动夹入三种。 2.螺纹联接自动化 包括螺母、螺钉等的自动传送、对准、拧入和拧 紧。此外，根据工艺需要拧松、拧出已联接的螺纹联 接件也和排出。
> 500套/h 5年内品种 不变 大 4~7 高 简单 低 大 有
200~500套 < 200套/h /h 2、3年内有可能变 3年内品种不 化 变 不增加 >15 较大 8~15 低 一般 复杂 一般 高 一般 低 一般 无 有 * —— 相同规格的零件按一件计算
机电工程学院
2.产品具有较好的自动装配工艺性 尽量要做到结构简单，装配零件少；装配基准面和
机电工程学院
机电工程学院
压接〉翻边〉焊接〉挂接〉咬边 自动化程度
机电工程学院
机电工程学院
机电工程学院
四、装配中的自动检测与控制
1．自动检测
为使装配工作正常进行并保证装配质量， 在大部分装配工位后一般均宜设置自动检测 工位，将检测结果转换为信号输出，经放大 或直接驱动控制装置，使必要的装配动作能
机电工程学院
图6-4 常用定位机构 a) 楔形销定位 b) 楔形滑块定位 c) 楔形杠杆定位 d) 楔形销加反靠定位 e) 杠杆定位、凸轮控制 f) 杠杆加反靠定位
机电工程学院
图6-5 定位销的定位过程 a) 圆柱销开始伸出作预定位 b) 锥销伸出 c)定位结束，两销在相反方向与定 位套贴紧 1-工作台 2-定位套 3-支架 4- 预定位销 5-连接板 6-弹簧 7-锥销
机械工程中的自动化装配与检测技术
机械工程中的自动化装配与检测技术随着科技的不断进步和创新，自动化装配与检测技术在机械工程领域中扮演着越来越重要的角色。
自动化装配与检测技术可以大大提高生产效率，降低成本，并且还能保证产品的质量和一致性。
本文将围绕这一主题展开，探讨机械工程中自动化装配与检测技术的应用和发展。
一、自动化装配技术的应用在机械工程中，自动化装配技术主要是指利用机器人和自动化设备来完成产品的组装工作。
相比传统的人工装配，自动化装配技术具有以下几个显著优势。
首先，自动化装配可以大大提高生产效率。
机器人可以始终保持高速运转，并且可以在不间断的工作状态下进行装配作业。
这使得整个装配过程更加高效，大大缩短了生产周期和交货时间。
其次，自动化装配还能够有效降低劳动力成本。
传统的人工装配需要大量的人力资源，而且还可能出现人为因素导致的装配错误。
而自动化装配则可以完全依靠机器人完成，减少了所需的工人数量，降低了劳动力成本，并且还能够提高装配的准确性和一致性。
此外，自动化装配还能够提高产品质量和稳定性。
机器人能够精确地控制装配过程，确保每个零部件的位置和角度的准确性。
而且，自动化装配还能够有效避免人为因素带来的装配错误，提高产品的一致性和可靠性。
二、自动化检测技术的应用自动化检测技术是指利用各种高科技设备和仪器来对产品进行快速、准确的检测和测试。
自动化检测技术的应用可以帮助企业大幅度提高产品质量和生产效率，并且减少人力和物力资源的浪费。
在机械工程中，自动化检测技术被广泛应用于各个环节。
例如，在零部件的生产中，可以利用自动化检测技术对零部件的尺寸、形状和表面质量进行检测，以确保零部件符合设计要求。
在产品装配完成后，还可以利用自动化检测技术对产品的性能进行测试，以确保产品的质量和可靠性。
自动化检测技术主要包括视觉检测、超声波检测、X射线检测等多种方法。
其中，视觉检测是最常用的一种方法。
利用高分辨率的摄像头和图像处理算法，可以对产品的外观、尺寸和颜色等进行快速、准确的检测。
机械工程中的自动化装配系统设计
机械工程中的自动化装配系统设计导语：随着科技的发展和社会的进步，自动化技术在机械工程领域的应用越来越广泛。
自动化装配系统是其中的一种典型应用，它能够提高工作效率、降低成本、减少人力资源的浪费。
本文将探讨机械工程中自动化装配系统的设计方法及其重要性，以及所应用的具体技术和发展趋势。
一、自动化装配系统的定义与功能自动化装配系统是通过机电一体化、自动化控制、计算机应用等技术手段来替代传统的人工装配，实现产品的自动组装。
它能够按照预定的工艺要求，将零部件快速、准确地组装成完整的产品。
自动化装配系统具有以下几项重要功能：1. 快速高效：自动化装配系统能够以更快的速度完成装配任务，大大缩短了生产周期。
2. 精确度高：通过精确的控制，自动化装配系统能够在微米级别的误差范围内实现精确的装配。
3. 减少人力资源浪费：相比传统的人工装配，自动化装配系统可以大幅度减少人力资源的使用，节省了人力成本。
4. 降低装配成本：自动化装配系统可以通过优化装配工艺，减少因工人操作不当而带来的不合格品率，降低了生产成本。
二、自动化装配系统的设计方法自动化装配系统的设计涉及到多个环节，包括装配工艺设计、装配线平衡设计、机械结构设计、控制系统设计等。
1. 装配工艺设计：装配工艺设计是自动化装配系统设计的起点，它需要考虑到产品的装配顺序、姿态要求、零部件的配送方式等因素。
在这一环节中，需要进行工艺分析和工艺优化，确定合理的装配步骤。
2. 装配线平衡设计：装配线平衡设计是为了确保整个装配线的流程平衡，避免出现工序间的瓶颈和资源浪费。
通过流程分析和时间测算，确定每个工序的时间要求，合理安排工人和机器的配备。
3. 机械结构设计：机械结构设计是自动化装配系统设计的核心，涉及到设备的结构设计、传动方式选择、工作空间布局等。
机械结构设计需要考虑到装配零部件的特点和要求，确保系统的稳定性和精确度。
4. 控制系统设计：控制系统设计是自动化装配系统的命脉，它需要根据装配工艺和机械结构的特点，选择合适的控制方式，并进行系统的编程和调试。

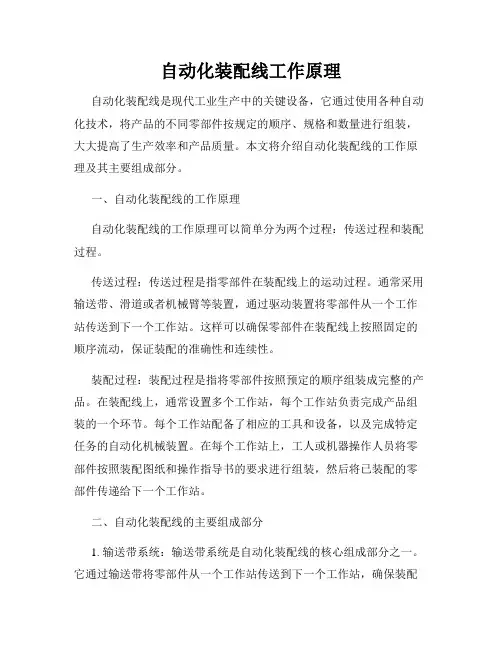

自动化装配线工作原理
自动化装配线工作原理自动化装配线是现代工业生产中的关键设备，它通过使用各种自动化技术，将产品的不同零部件按规定的顺序、规格和数量进行组装，大大提高了生产效率和产品质量。
本文将介绍自动化装配线的工作原理及其主要组成部分。
一、自动化装配线的工作原理自动化装配线的工作原理可以简单分为两个过程：传送过程和装配过程。
传送过程：传送过程是指零部件在装配线上的运动过程。
通常采用输送带、滑道或者机械臂等装置，通过驱动装置将零部件从一个工作站传送到下一个工作站。
这样可以确保零部件在装配线上按照固定的顺序流动，保证装配的准确性和连续性。
装配过程：装配过程是指将零部件按照预定的顺序组装成完整的产品。
在装配线上，通常设置多个工作站，每个工作站负责完成产品组装的一个环节。
每个工作站配备了相应的工具和设备，以及完成特定任务的自动化机械装置。
在每个工作站上，工人或机器操作人员将零部件按照装配图纸和操作指导书的要求进行组装，然后将已装配的零部件传递给下一个工作站。
二、自动化装配线的主要组成部分1. 输送带系统：输送带系统是自动化装配线的核心组成部分之一。
它通过输送带将零部件从一个工作站传送到下一个工作站，确保装配的连续性。
输送带系统可以采用不同的结构和驱动方式，如链式输送带、滚筒输送带等。
2. 传感器与控制系统：传感器和控制系统负责监测和控制装配线上的各个参数和状态。
例如，通过使用光电传感器可以检测零部件的位置和方向，保证零部件的正确传送和装配。
控制系统根据传感器的反馈信号，控制装配线的运行速度和工作站的操作，保证整个装配过程的顺利进行。
3. 机械臂和机器人：机械臂和机器人是自动化装配线的重要组成部分，具有高度的灵活性和精准度。
它们可以代替人工完成一些重复、繁琐或精密的装配操作，提高生产效率和产品质量。
机械臂和机器人通常配备有各种工具和夹具，可以根据产品的要求进行灵活调整和装配。
4. 操作工位和工具：操作工位是装配线上的关键环节，负责实际的装配操作。
机械装配中的自动化流水线
机械装配中的自动化流水线自动化流水线在机械装配领域发挥着重要的作用，它代表了现代制造业的高效率和高质量。
本文将介绍机械装配中的自动化流水线，并探讨其优势和挑战。
一、自动化流水线的概念自动化流水线是一种由多个工作站组成的装配线，通过物料传输系统将零件从一个工作站传递至另一个工作站，实现机械装配的自动化过程。
每个工作站在流水线上负责特定的装配任务，如零件加工、组装、测试等。
二、自动化流水线的优势1. 提高生产效率：自动化流水线能够连续、高速地完成装配任务，大大提高了生产效率。
相比于人工装配，自动化流水线可以在短时间内完成大量产品的生产，减少了人力投入并降低了生产成本。
2. 提高装配质量：自动化流水线能够保证装配过程的一致性和精度，避免了人为因素对装配质量的影响。
自动化设备能够准确地控制每个工作站的动作和操作，从而确保每个产品的质量和性能符合要求。
3. 节约空间和资源：自动化流水线能够充分利用有限的空间，并最大限度地节约资源。
相比于人工装配，自动化流水线能够紧凑地布局，减少了设备和材料的占用空间，提高了生产效率和资源利用率。
三、自动化流水线的挑战1. 投资成本高：建设一条自动化流水线需要较高的投资成本，包括设备、技术和人力资源的投入。
对于中小型企业来说，投资自动化流水线可能会面临较大的经济压力。
因此，如何合理规划和控制投资成本是一个挑战。
2. 技术要求高：自动化流水线的建设和运维需要高水平的技术支持和人才储备。
从设备选型、系统集成到运行维护，都需要专业的工程师和技术人员进行管理和操作。
技术要求的提高也给企业带来了一定的挑战。
3. 老化设备更新：随着科技的不断发展和市场需求的变化，自动化设备也需要随之更新和升级。
然而，自动化设备的更新成本较高，如何平衡设备更新和经济效益也是一个挑战。
四、自动化流水线的发展趋势随着科技的进步和工业4.0的提出，自动化流水线在未来将呈现出以下发展趋势：1. 智能化：自动化流水线将越来越智能化，通过引入人工智能、机器学习等技术，进一步提高装配的自动化程度和智能化水平。
机械装配过程优化与自动化控制
机械装配过程优化与自动化控制随着科技的进步和人们对生产效率的追求，机械装配过程的优化与自动化控制成为现代工业的重要课题。
机械装配是将多个零部件按照一定的工艺和流程进行组装，形成成品的过程。
在传统的机械装配过程中，往往需要大量的人力和时间，而且容易出现错误和浪费。
因此，优化机械装配过程、提高生产效率和减少成本成为工艺工程师和企业的共同目标。
一、机械装配过程的优化机械装配过程的优化，主要包括工艺流程的合理设计和装配方法的改进。
在工艺流程的设计中，需要考虑多个因素，如零部件的数量、尺寸、形状，以及装配的先后次序等。
通过合理设计工艺流程，可以减少装配过程中的重复操作和转移过程，提高装配效率。
另外，装配方法的改进也是机械装配优化的重要方面。
传统的机械装配往往需要依靠人工进行，容易受到人为因素的影响，容易出现错误和浪费。
而采用现代化的装配方法，如机器人装配、自动化设备装配等，可以不仅提高装配效率，还可以保证装配质量和一致性。
因此，在机械装配过程中引入自动化设备和技术，是优化装配过程的重要手段。
二、自动化控制在机械装配中的应用自动化控制技术的发展给机械装配过程带来了巨大的变革。
自动化控制在机械装配中的应用主要包括三个方面：自动化装配设备、智能化装配系统和自动化控制平台。
自动化装配设备是指通过各种自动化技术和设备，实现机械装配的过程。
例如，机器人装配线可以通过编程控制，准确地完成装配任务，提高装配效率和质量。
自动化装配设备还包括自动检测设备、自动测量设备等，可以实时监测装配过程和产品质量，减少人为因素的干扰。
智能化装配系统是指利用人工智能和大数据分析等技术，实现机械装配的智能化和自主化。
通过收集和分析装配过程中的数据，智能化装配系统可以根据实际情况做出相应的调整和优化，提高装配效率和质量。
智能化装配系统还可以与其他智能设备和系统进行联动，实现更高程度的自动化控制。
自动化控制平台是指利用计算机技术和网络通信技术，实现机械装配的远程监控和管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械装配过程自动化
装配是整个生产系统的一个主要组成部分,也是机械制造过程的最后环节。
装配对产品的成本和生产效率有着重要影响,研究和发展新的装配技术,大幅度提高装配质量和装配生产效率是机械制造工程的一项重要任务。
相对于加工技术而言,装配技术落后许多年,装配工艺已成为现代生产的薄弱环节。
因此,实现装配过程的自动化越来越成为现代工业生产中迫切需要解决的一个重要问题。
1 装配自动化在现代制造业中的重要性
装配过程是机械制造过程中必不可少的环节。
人工操作的装配是一个劳动密集型的过程,生产率是工人执行某一具体操作所花费时间的函数,其劳动量在产品制造总劳动量中占有相当高的比例。
随着先进制造技术的应用,制造零件劳动量的下降速度比装配劳动量下降速度快得多,如果仍旧采用人工装配的方式,该比值还会提高。
据有关资料统计分析,一些典型产品的装配时间占总生产时间的53%左右,是花费最多的生产过程,因此提高装配效率是制造工业中急需解决的关键问题之一。
自动化装配具备如下优点。
1.1 装配效率高,产品生产成本下降。
尤其是在当前机械加工自动化程度不断得到提高的情况下,装配效率的提高对产品生产效率的提高具有更加重要的意义。
1.2 自动装配过程一般在流水线上进行,采用各种机械化装置来完成劳动量最大和最繁重的工作,大大降低了工人的劳动强度。
1.3 不会因工人疲劳、疏忽、情绪、技术不熟练等因素的影响而造成产品质量缺陷或不稳定。
1.4 自动化装配所占用的生产面积比手工装配完成同样生产任务的工作面积要小得多。
1.5 在电子、化学、宇航、国防等行业中,许多装配操作需要特殊环境,人类难以进人或非常危险,只有自动化装配才能保障生产安全。
随着科学技术的发展和进步,在机械制造业,CNC,FMC,FMS的出现逐步取代了传统的制造技术,它们不仅具备高度自动化的加工能力,而且具有对加工对象的灵活性。
如果只有加工技术的现代化,没有装配技术的自动化,FMS就成了自动化孤岛。
装配自动化的意义还在于它是CIMS的重要组成部分。
2 装配自动化的任务及应用范围
所谓装配,就是通过搬送、联接、调整、检查等操作把具有一定几何形状的物体组合到一起。
在装配阶段,整个产品生产过程中各个阶段的工艺的和组织的因素都汇集到一起了。
由于在现代化生产中广泛地使用装配机械,因而装配机械特别是自动化装配机械得到空前的发展。
装配机械是一种特殊的机械,它区别于通常用于加工的各种机床。
装配机械是为特定的产品而设计制造的,具有较高的开发成本,而在使用中只有很少或完全不具有柔性。
所以最初的装配机械只是为大批量生产而设计的。
自动化的装配系统用于中小批量生产还是近几年的事。
这种装配系统一般都由可以自由编程的机器人作为装配机械。
除了机器人以外,其他部分也要能够改装和调整。
此外,还要有具有柔性的外围设备。
例如零件仓储,可调的输送设备,联接工具库、抓钳及它们的更换系统。
柔性是一种系统的特性,使这种系统能够适应生产的变化。
对于装配系统来说,就是要在同一套设备上同时或者先后装配不同的产品(产品柔性)。
柔性装配系统的效率不如高度专用化的装配机械。
往复式装配机械可以达到每分钟10~60拍(大多数的节拍时间为2.5~4s。
);转盘式装配机械最高可以达到每分钟2000拍。
当然,所装配的产品很简单,例如链条等;所执行的装配动作也很简单,例如铆接、充填等。
对于大批量生产(年产量100万件以上)来说,专用的装配机械是合算的。
工件长度可以大于100mm,质量可以超过50g。
典型的装配对象如电器产品、开关、钟表、圆珠笔、打印机墨盒、剃须刀、刷子等,它们需要各种不同的装配过程。
从创造产品价值的角度来考虑,装配过程可以按时间分为两部分:主装配和辅装配。
联接本身作为主装配只占35%~55%的时间。
所有其他功能,例如给料,均属于辅装配,设计装配方案必须尽可能压缩这部分时间。
自动化装配机械,尤其是经济的和具有一定柔性的自动化装配机械,被称为高技术产品。
按其不同的结构方式常被称为“柔性特种机械”或“柔性节拍通道”。
圆形回转台式自动化装配机由于其较高的运转速度和可控的加速度而备受青睐。
环台式装配机械,无论是环内操作还是环外操作或二者兼备的结构,都是很实用的结构方式。
现代技术的发展使得人们能够为复杂的装配功能找到解决的方法。
尽管如此,全自动化的装配至今仍然只是在有限的范围是现实的和经济的。
由于装配机械比零件制造机械具有更强的针对性,因而装配机械的采用更需要深思熟虑,需要做大量的准备工作,不能简单片面地追求自动化,而应本着实用可靠而又能适应产品的发展的原则,采用适当的自动化程度,应用现代的计划方法和控制手段。
3 机械装配自动化发展之路展望
3.1 结合生产实际发展机械自动化技术
先进装配技术的全部真谛在于应用。
发展机械自动化技术,应以企业的生产和技术发展的实际需要及具体条件为导向。
只有对合适的产品采用与之相适应的自动化方式进行生产,才能收到良好的技术经济效益和社会经济效益。
我国发展机械自动化技术,应结合实际,注重实用,即对国民经济产生实际效益。
3.2 发展投资少、见效快的低成本自动化技术
发展低成本自动化技术,潜力大,前景广,投资省,见效快,提高自动化程度,可以收到事半功倍的经济效果,适合我国现阶段的发展需要和国情。
我国机械装配业各企业有大量的通用设备,在发展现代机械自动化技术时,若以原有的设备为主,合理调整机床布局,添加少量的数控设备,引入CAD/CAM技术,就能充分发挥计算机自动化管理的优势和人的创造性,共同构成一个以人为中心、
以信息自动化为先导、树立自主的单元化生产系统,为我国机械装配业自动化技术发展应用提供了一条投资少、见效快、效益高、符合我国国情的机械自动化技术发展应用新途径。
3.3 注重配套发展机械自动化技术
现代自动化技术在机械装配中的应用就是在控制理论的指导下,对生产的物流和人的作用进行综合的研究,涉及到机械技术、微电子技术、自动控制理论和计算机技术等。
发展机械自动化技术,必须主要地关注电子学、电子计算机技术、零件检测和机床装料自动化,广泛采用程序数控机床,以及研制高效的和可靠的自动化生产线、计算机应用于生产的信息系统和自动化控制系统等。
发展应用机械自动化技术,要扎扎实实地抓好自动化技术应用项目的基础工作和从实际出发的推广应用工作,既要发展主机,也要配套发展自动化元件及控制系统。
可编程控制器、微处理机、各种传感器、新型刀具、控制系统及系统软件、电子计算机结束语
装配是一项复杂的生产过程,人工操作已经不能与当前的社会经济条件相适应,因为人工操作既不能保证工作的一致性和稳定性.又不具备准确判断、灵巧操作,并赋以较大作用力的特性。
等,这些都将是今后机械自动化的主要技术基础。
