氢气系统阀门操作风险及管控措施
氢气系统阀门操作风险及管控措施1、项目简述该项目所涉及的主要工作是开关氢气系统阀门。
2、潜在风险2.1人身伤害方面烧伤氢气燃烧引发火灾，造成人身烧伤。
①人员防护用品使用不规范引发的火灾。
②工器具使用不正确引发的火灾。
③剧烈地排送氢气引发的火灾。
④带压维修引发的火灾。
⑤对管道、阀门加热解冻时引发的火灾。
⑥氢气泄漏时现场防护不到位引发的火灾。
⑦氢气泄漏时处理措施不到位引发的火灾。
2.2设备损坏方面氢气燃烧引发火灾，造成设备损坏，详见2.1。
3、防范措施3.1防人身伤害方面的措施防烧伤由于氢气具有易燃易爆性，如果操作不当或使用工器具不正确，氢气容易燃烧引发火灾，造成人身烧伤。
防人员防护用品使用不规范引起火灾的措施①人员应熟悉氢气的性质和操作方法；穿防静电工作服，不准穿带有钉子的鞋。
进行制氢设备的维护工作时，手和衣服不应沾有油脂。
②防工器具使用不正确引发火灾的措施必须使用合适的铜制或铍铜合金工具，如铜制阀门钩、扳手等；进行氢气的管道阀门的操作，应均匀用力。
③防剧烈排送氢气引发火灾的措施向储氢罐、发电机输送氢气或排出带有压力的氢气时，应均匀缓慢地打开设备上的阀门和节气门，使气体缓慢地放出或输送。
禁止剧烈地排送，以防因摩擦引起自燃。
【重点是使气体缓慢地放出或输送】④防带压维修引发火灾的措施氢气运行时，不准敲击管道及阀门，禁止带压维修，不得超压，严禁负压。
⑤防对管道、阀门加热解冻引发火灾的措施氢气管道、阀门发生冻结时，应用热水或蒸汽加热解冻，严禁使用明火烘烤。
⑥防氢气泄漏时现场防护不到位引发火灾的措施现场氢气测量报警设备必须保证正常投运。
⑦防氢气泄漏时处理措施不到位引发火灾的措施发现氢气泄漏时，应立即切断气源，打开门窗进行通风，不得进行可能产生火花的一切操作。
3.2防设备损坏方面的措施防范措施详见防人身伤害措施部分。
氢气阀门的密封材质要求
氢气阀门的密封材质要求
氢气阀门的密封材质要求如下：
1．耐氢气渗透性：由于氢气分子极小，容易渗透到许多常见的密封材料中，导致泄漏问题。
因此，密封材质必须具有良好的耐氢气渗透性，以确保阀门的密封性能。
2．耐腐蚀性：氢气在一些条件下可能会对材料产生腐蚀作用，因此密封材质需要具有良好的耐腐蚀性，以确保阀门的长期稳定运行。
3．耐高压：在氢气系统中，阀门可能承受高压氢气，密封材质需要具有足够的耐高压性能，以确保阀门在高压下不会发生泄漏。
4．耐高温：氢气系统中可能存在高温条件，密封材质需要具有良好的耐高温性能，以确保阀门在高温下能够正常工作。
5．选择合适的密封材质：常用于氢气阀门密封的材料包括氟橡胶（FK M）、聚四氟乙烯（PTFE）等。
这些材料通常具有较好的耐化学性能和耐高温性能，适合在氢气系统中使用。
氢气输送工业管道氢气品质与压力使用范围要求
氢气输送工业管道氢气品质与压力使用范围要求首先，氢气的品质要求。
氢气是一种高度可燃的气体，其含有一定的杂质和湿度可能会影响其使用安全性和效果。
因此，在输送过程中需要对氢气进行净化处理，确保其纯度达到应用要求。
常见的净化方法包括欧洲法、吸附法、压力摄标法等。
此外，还需要对氢气进行干燥处理，以防止其与管道和设备中的水分反应产生腐蚀和损坏。
其次，氢气输送工业管道的压力使用范围要求基于氢气在输送过程中的压力变化以及输送距离和流量。
在氢气的生产和输送过程中，常见的压力范围为0.1MPa至35MPa。
在设计和选择管道和设备时，需要考虑氢气的压力变化、流速和管道材质、尺寸以及阀门、压力传感器等的选择和配置。
此外，还需要进行严格的压力测试和安全防护措施，以确保氢气在输送过程中不会产生泄漏和爆炸危险。
另外，氢气输送工业管道的安全要求也是不可忽视的。
氢气是一种高度可燃的气体，对于其安全操作和运输有着严格的要求。
在设计和建设氢气输送管道时，需要根据相关安全标准和规定制定相应的安全措施，并进行安全评估和风险分析。
常见的安全措施包括防火、防爆、通风和泄漏监测等。
此外，还需要进行员工培训和技术指导，提高工作人员的安全意识和应急处理能力。
最后，氢气输送工业管道的维护和监测也是必要的。
由于氢气的特性和输送过程中的压力变化，管道和设备可能会出现腐蚀、磨损、泄漏等问题。
因此，需要定期对管道进行检查和维护，检测和修复潜在的故障和问题。
此外，还需要进行氢气的监测和检测，确保其在使用过程中符合规定的品质和安全要求。
总之，氢气输送工业管道的氢气品质与压力使用范围要求是保证氢气在输送过程中的安全和有效应用的重要方面。
在设计、建设、操作和维护氢气输送工业管道时，需要根据相关标准和规范制定相应的要求，并进行严格的检测和监测，确保氢气的品质和安全性。
临氢阀门的质量控制
临氢阀门的质量控制一、引言临氢阀门是用于工业生产中氢气管道系统的控制装置，其质量控制至关重要。
本文将详细介绍临氢阀门的质量控制标准，包括材料选择、制造工艺、性能测试等方面。
二、材料选择1. 阀体材料：应选用高强度、耐腐蚀的不锈钢材料，如316L不锈钢，以确保阀门在高压、高温、高腐蚀环境下的稳定性和安全性。
2. 密封材料：应选用具有良好密封性和耐腐蚀性的材料，如聚四氟乙烯（PTFE）等，以确保阀门的密封性能和使用寿命。
三、制造工艺1. 阀门结构：应采用合理的结构设计，确保阀门的开关灵活可靠，密封性能良好。
2. 制造工艺：应严格按照相关标准进行制造，包括材料切割、焊接、加工等环节，确保阀门的尺寸精度和表面光洁度。
3. 表面处理：阀门表面应进行抛光处理，以提高其耐腐蚀性和美观度。
四、性能测试1. 气密性测试：阀门应进行气密性测试，确保其在工作压力下的密封性能，测试方法可采用水密封试验或气密性试验设备进行。
2. 耐压试验：阀门应进行耐压试验，测试其在额定压力下的耐压性能，测试方法可采用水压试验或气压试验设备进行。
3. 耐腐蚀性测试：阀门应进行耐腐蚀性测试，测试其在腐蚀介质中的耐腐蚀性能，测试方法可采用浸泡试验或腐蚀试验设备进行。
4. 使用寿命测试：阀门应进行使用寿命测试，测试其在长时间使用后的可靠性和稳定性，测试方法可采用循环试验或持续工作试验设备进行。
五、质量控制标准1. 外观检查：阀门应外观完好，无明显的划痕、变形等缺陷。
2. 尺寸检查：阀门的尺寸应符合设计要求，包括阀体长度、法兰连接尺寸等。
3. 密封性检查：阀门应进行气密性测试，确保其密封性能符合要求。
4. 耐压试验：阀门应进行耐压试验，测试其在额定压力下的耐压性能。
5. 耐腐蚀性检查：阀门应进行耐腐蚀性测试，测试其在腐蚀介质中的耐腐蚀性能。
6. 使用寿命检查：阀门应进行使用寿命测试，测试其在长时间使用后的可靠性和稳定性。
六、结论临氢阀门的质量控制至关重要，通过合理的材料选择、制造工艺和性能测试，可以确保阀门的质量符合要求。
中石化对循环氢管道的管理
中石化对循环氢管道的管理1.氢气设备应严防泄漏，所用的仪表及阀门等零部件密封应确保良好，定期检查，对设备发生氢气泄漏的部位应及时处理。
2.对氢气设备、管道和阀门等连接点进行漏气检查时，应使用中性肥皂水或携带式可燃气体检测报警仪，禁止使用明火进行漏气检查。
携带式可燃气体检测报警仪应定期校验。
3.爆炸危险区域内电气设备应符合要求，防爆等级应为Ⅱ类，C 级，T1组;因需要在爆炸危险区域使用非防爆设备时应采取隔爆措施。
4.氢气管道应采用无缝金属管道，禁止采用铸铁管道，管道的连接应采用焊接或其他有效防止氢气泄漏的连接方式。
管道应采用密封性能好的阀门和附件，管道上的阀门宜采用球阀、截止阀。
阀门材料的选择应符合GB50177一2005中表12.0.3的规定，管道上法兰、垫片的选择应符合GB 50177一2005中表12.0.4的规定。
管道之间不宜采用螺纹密封连接，氢气管道与附件连接的密封垫，应采用不锈钢、有色金属、聚四氟乙烯或氟橡胶材料，禁止用生料带或其他绝缘材料作为连接密封手段。
5.氢气管道应设置分析取样口、吹扫口，其位置应能满足氢气管道内气体取样、吹扫、置换要求;最高点应设置排放管，并在管口处设阻火器;湿氢管道上最低点应设排水装置。
6.氢气管道宜采用架空敷设，其支架应为非燃烧体。
架空管道不应与电缆、导电线路、高温管线敷设在同一支架上。
氢气管道与氧气管道、其他可燃气体、可燃液体的管道共架敷设时，氢气管道应与上述管道之间宜用公用工程管道隔开，或保持不小于250 mm的净距。
分层敷设时，氢气管道应位于上方。
7.氢气管道应避免穿过地沟、下水道及铁路汽车道路等，应穿过时应设套管。
氢气管道不得穿过生活间、办公室、配电室、仪表室、楼梯间和其他不使用氢气的房间，不宜穿过吊顶技术（夹）层，应穿过吊顶、技术（夹）层时应采取安全措施。
氢气管道穿过墙壁或楼板时应敷设在套管内，套管内的管段不应有焊缝，氢气管道穿越处孔洞应用阻燃材料封堵。

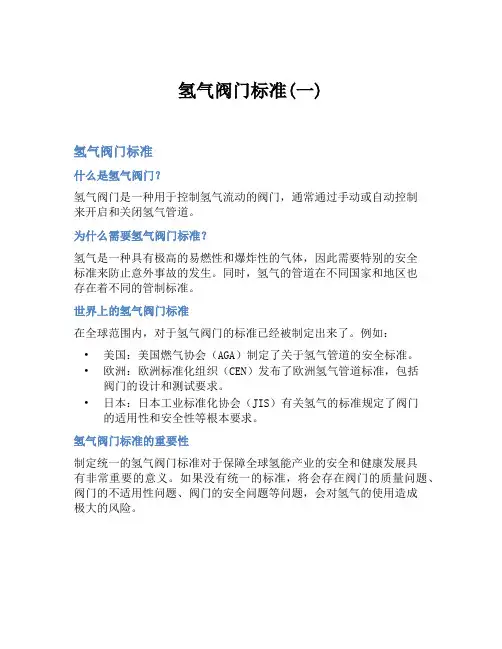

氢气阀门标准(一)
氢气阀门标准(一)氢气阀门标准什么是氢气阀门？氢气阀门是一种用于控制氢气流动的阀门，通常通过手动或自动控制来开启和关闭氢气管道。
为什么需要氢气阀门标准？氢气是一种具有极高的易燃性和爆炸性的气体，因此需要特别的安全标准来防止意外事故的发生。
同时，氢气的管道在不同国家和地区也存在着不同的管制标准。
世界上的氢气阀门标准在全球范围内，对于氢气阀门的标准已经被制定出来了。
例如：•美国：美国燃气协会（AGA）制定了关于氢气管道的安全标准。
•欧洲：欧洲标准化组织（CEN）发布了欧洲氢气管道标准，包括阀门的设计和测试要求。
•日本：日本工业标准化协会（JIS）有关氢气的标准规定了阀门的适用性和安全性等根本要求。
氢气阀门标准的重要性制定统一的氢气阀门标准对于保障全球氢能产业的安全和健康发展具有非常重要的意义。
如果没有统一的标准，将会存在阀门的质量问题、阀门的不适用性问题、阀门的安全问题等问题，会对氢气的使用造成极大的风险。
结论基于安全和可行性的因素，制定氢气阀门标准是非常必要的。
目前，全球范围内已经制定出了相关标准，对于推动氢能产业的发展具有非常重要的意义。
建立更加严格的氢气阀门标准虽然目前已经有了氢气阀门的标准，但是为了更加高效地保障氢能产业的安全，建立更加严格的氢气阀门标准是非常必要的。
建立更加严格的氢气阀门标准需要涉及到以下几个方面：•阀门的材质和设计•阀门的开启和关闭方式•阀门的安全性能和测试只有严格遵守相关标准，才能够确保氢气的使用安全可靠。
氢气阀门标准与产业发展氢能产业是未来的发展方向之一，其中氢气阀门是不可缺少的一部分。
氢气阀门标准的制定和实施，不仅有助于保障氢气的安全使用，还可以促进氢能产业的可持续发展。
因此，政府部门、行业组织和企业都应该积极参与制定更加严格的氢气阀门标准，推动氢能产业的健康发展。
结语随着氢能产业的快速发展，氢气阀门标准越来越受到关注。
建立标准是为了保障氢能产业的安全和健康发展，各方应该合作，探讨和完成相应标准的制定。
加氢处理装置工艺管道安装管子管件及阀门检验方案
加氢处理装置工艺管道安装管子管件及阀门检验方案1.1 一般规定1.1.1管道组成件（管子、阀门、管件、法兰、补偿器、安全保护装置等）必须有质量证明文件，无质量证明文件的产品不得使用。
1.1.2管道组成件在使用前按设计要求核对其规格、材质、型号。
1.1.3管道组成件在使用前进行外观检查。
1.1.4凡按规定作抽样检查或检验的样品中，若有一件不合格，必须按原规定数加倍抽检，如仍有不合格，则该批管子、管件不得使用，并应作好标识和隔离。
1.1.5合金钢材料（螺栓、螺母除外）必须进行1%的光谱分析。
1.2管子检验1.2.1若到货管子钢的牌号、炉牌号、批号、交货状态与质量证明文件不符，该批管子不得使用。
1.2.2SHA级管道中，设计压力大于等于10MPa的管子，外表面应按下列方法逐根进行无损检测，检测方法和缺陷评定应符合JB4730的规定，检验结果以I级为合格：A.外径大于12mm的导磁性钢管，应采用磁粉检测；B.非导磁性钢管，应采用渗透检测。
1.2.3SHA级管道中，设计压力小于10MPa的输送极度危害介质管道，每批应抽5%且不少于一根，按“1.2.2”要求进行外表面磁粉或渗透检测，检验结果以II级为合格。
1.3阀门检验1.3.1外观检查A.阀门必须具有质量证明文件；阀体上应有制造厂的铭牌，铭牌和阀体上应注明制造厂名称、阀门型号、公称压力、公称通径、工作温度和工作介质等标识。
B.用于SHA级管道的通用阀门，其焊缝或阀体、阀盖的铸钢件，应有符合SH3064规定的无损检测合格证明书。
C.铸件应表面平整光滑、无缩孔、毛刺、粘砂、夹砂、裂纹等缺陷。
D.锻制加工表面应无夹层、重皮、裂纹、斑疤、缺肩等缺陷。
E.阀门的手柄或手轮操作应灵活轻便，开闭时不得有卡阻现象，阀杆的全开和全闭位置应与要求相符合，主要部件不得有严重缺陷。
F.阀门法兰密封面应符合要求，且不得有径向划痕。
G.阀门安装前，应按设计文件中的“阀门规格书”，对阀门的阀体、密封面级有特殊要求的垫片和填料的材质进行抽检，每批至少抽检一件；合金钢阀门的阀体应逐件进行光谱分析。
氢气管线及其对阀门的要求
a．孕育期, 在此期间，力学性能非常缓慢地变化。 b. 力学性能快速劣化阶段，同时伴随微裂纹快速生长。 c. 最终阶段，固溶体中的碳耗尽，力学性能达到最终值。
2021/5/9
27
2021/5/9
28
临氢作业用钢防止脱碳和微裂的操作极限
四、安装管道以及阀门的注意点
（1）接触氢气的表面彻底去除毛刺、焊渣、铁锈 和污垢等。
3.采用低氢扩散性和低氢溶解度的镀涂层
一般认为,在电镀Zn、Cd、Sn、Pb时,渗入钢件的氢 容易残留下来,而Cu、Mo、Al、Ag、Au、W等金属镀层具有 低氢扩散性和低氢溶解度,渗氢较少。
4.镀前去应力和镀后去氢以消除氢脆隐患等
2021/5/9
11
（3）氢蚀
定义：在高温高压环境下，氢进入金属内与一种组 分或元素产生化学反应使金属破坏，称为氢蚀。
（4）氢气管道、阀门、管件等在安装过程中及 安装后采用严格措施防止焊渣、铁锈及可燃物 等进入或遗留在管内。
（5）氢气管道强度试验合格后，使用不含油的 空气或惰性气体，以不小于20 m/s的流速进行 吹扫，直至出口无铁锈、无尘土及其他污垢为 合格。
2021/5/9
30
谢 谢！
2021/5/9
31
结束语
氢气管线及其阀门的要求202 Nhomakorabea/5/9
1
目目 录录
一、氢气的性质及其对材料的影响 二、氢气设备及其管道 三、氢气管路中的阀门 四、安装管道以及阀门的注意点
2021/5/9
2
一.氢气的性质以及对材料的影响
1.氢气的物理性质
氢气（H2）是一种易燃易爆的气体 （属于危险化学品）。在标准状态下 （一个标准大气压/760mm Hg），氢气是 一种无色，无味、无毒的气体,无腐蚀性， 但有很强的渗透性，常温下可透过橡皮 和乳胶管。氢气的密度为0.09kg/m3，比 空气轻。氢气微溶于水、乙醇和乙醚 。
