电场线与等势面分布的动画

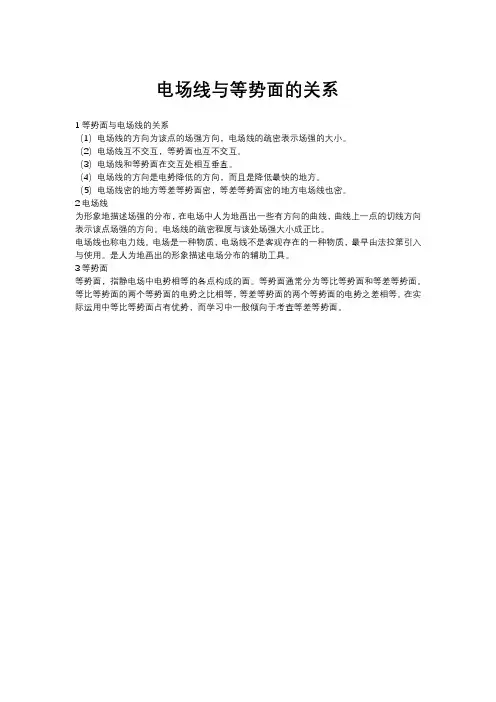

电场线与等势面的关系
电场线与等势面的关系
1等势面与电场线的关系
（1）电场线的方向为该点的场强方向，电场线的疏密表示场强的大小。
（2）电场线互不交互，等势面也互不交互。
（3）电场线和等势面在交互处相互垂直。
（4）电场线的方向是电势降低的方向，而且是降低最快的地方。
（5）电场线密的地方等差等势面密，等差等势面密的地方电场线也密。
2电场线
为形象地描述场强的分布，在电场中人为地画出一些有方向的曲线，曲线上一点的切线方向表示该点场强的方向。电场线的疏密程度与该处场强大小成正比。
电场线也称电力线。电场是一种物质，电场线不是客观存在的一种物质，最早由法拉第引入与使用。是人为地画出的形象描述电场分布的辅助工具。
3等势面
等势面，指静电场中电势相等的各点构成的面。等势面通常分为等比等势面和等差等势面。等比等势面的两个等势面的电势之比相等，等差等势面的两个等势面的电势之差相等。在实际运用中等比等势面占有优势，而学习中一般倾向于考查等差等势面。
《电场线与等势面的关系》 讲义

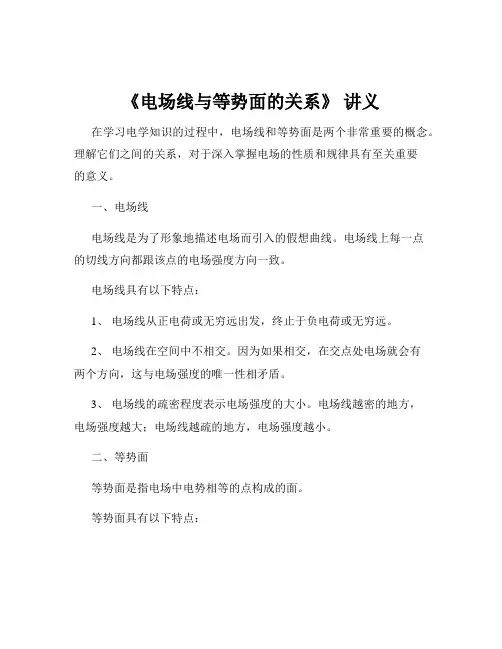

《电场线与等势面的关系》 讲义
在学习电学知识的过程中，电场线和等势面是两个非常重要的概念。理解它们之间的关系，对于深入掌握电场的性质和规律具有至关重要的意义。
一、电场线
电场线是为了形象地描述电场而引入的假想曲线。电场线上每一点的切线方向都跟该点的电场强度方向一致。
电场线具有以下特点：
1、 电场线从正电荷或无穷远出发，终止于负电荷或无穷远。
2、 电场线在空间中不相交。因为如果相交，在交点处电场就会有两个方向，这与电场强度的唯一性相矛盾。
3、 电场线的疏密程度表示电场强度的大小。电场线越密的地方，电场强度越大；电场线越疏的地方，电场强度越小。
二、等势面
等势面是指电场中电势相等的点构成的面。
等势面具有以下特点： 1、 等势面一定与电场线垂直。这是因为沿着电场线的方向，电势逐渐降低，如果等势面不与电场线垂直，就无法保证在同一等势面上各点的电势相等。
2、 两个不同的等势面之间不会相交。如果相交，那么在交点处就会有两个不同的电势，这显然是不可能的。
3、 等差等势面越密的地方，电场强度越大。
三、电场线与等势面的关系
1、 电场线总是垂直于等势面
这是电场线和等势面最基本的关系。因为沿着电场线的方向电势降低，如果电场线不垂直于等势面，就会在等势面上产生电势差，这与等势面的定义相矛盾。例如，假设电场线与等势面不垂直，而是有一定的夹角，那么沿着这个夹角的方向移动电荷，电荷的电势能就会发生变化，也就意味着在这个等势面上存在电势差，这显然不符合等势面的定义。
2、 电场线的方向指向电势降低的方向
顺着电场线的方向，正电荷的电势能逐渐降低，负电荷的电势能逐渐升高。这是因为正电荷在电场中受到的电场力方向与电场线方向相同，所以正电荷沿着电场线方向移动时，电场力做正功，电势能降低；负电荷在电场中受到的电场力方向与电场线方向相反，所以负电荷沿着电场线方向移动时，电场力做负功，电势能升高。
3、 电场线的疏密程度反映了等势面的疏密程度 电场线越密的地方，电场强度越大，电势变化越快，等势面也就越密集；电场线越疏的地方，电场强度越小，电势变化越慢，等势面也就越稀疏。例如，在一个均匀电场中，电场线是平行且等间距的，所以等势面也是平行且等间距的；而在一个非均匀电场中，电场线的疏密分布不均匀，等势面的疏密分布也不均匀。
《电场线与等势面的关系》 讲义 2
《电场线与等势面的关系》 讲义
一、电场线
电场线是为了形象地描述电场而引入的假想曲线。它并不是实际存在的线，而是人们用来描绘电场强度分布的工具。
电场线具有以下特点：
1、 电场线始于正电荷（或无穷远），终于负电荷（或无穷远）。这反映了电场的方向性，正电荷是电场的“源头”，负电荷是电场的“汇”。
2、 电场线在空间中永不相交。因为如果相交，在交点处就会有两个不同的电场方向，这与电场的唯一性相矛盾。
3、 电场线的疏密程度表示电场强度的大小。电场线越密的地方，电场强度越大；电场线越疏的地方，电场强度越小。
例如，在孤立正点电荷的周围，电场线呈放射状向外；而在孤立负点电荷的周围，电场线呈放射状向内。
二、等势面
等势面是指电场中电势相等的点构成的面。在等势面上移动电荷，电场力不做功。
等势面具有以下特点： 1、 等势面一定与电场线垂直。这是因为如果电场线与等势面不垂直，那么在等势面上移动电荷时，电场力就会做功，这与等势面的定义相矛盾。
2、 相邻等势面之间的电势差相等。等势面越密集的地方，电场强度越大。
3、 不同的等势面永不相交。因为如果相交，那么交点处就会有两个不同的电势值，这是不可能的。
比如，点电荷形成的电场中，等势面是以点电荷为球心的一系列同心球面。
三、电场线与等势面的关系
1、 电场线总是垂直于等势面。
假设电场线不垂直于等势面，那么沿着等势面移动电荷时，电场力就会有沿着等势面的分量，电场力就会做功，这与等势面的性质（在等势面上移动电荷电场力不做功）相矛盾。所以电场线一定垂直于等势面。
2、 电场线的方向指向电势降低的方向。
沿着电场线的方向移动正电荷，电场力做正功，电势能减小，而电势能与电势的关系为\（Ep ＝ q\varphi\）（其中\（Ep\）为电势能，＼（q\）为电荷量，＼（＼varphi\）为电势），电势能减小，电势降低。所以电场线的方向指向电势降低的方向。 3、 电场线密的地方等势面间距小，电场线疏的地方等势面间距大。
解析几种典型电场的电场线、场强、电势的分布

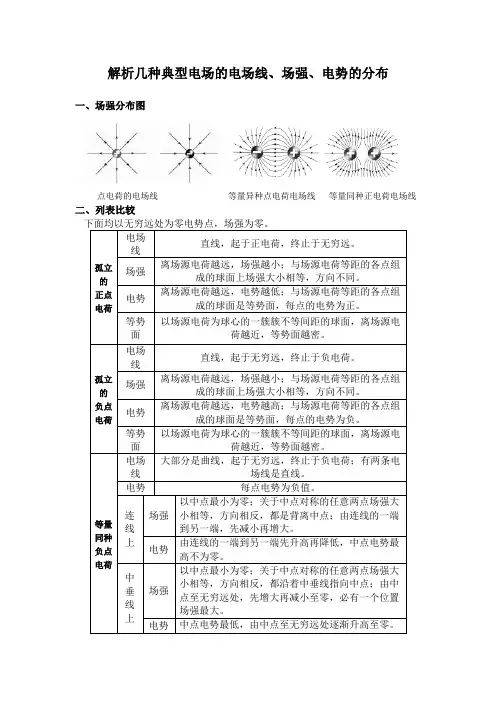

解析几种典型电场的电场线、场强、电势的分布
一、场强分布图
点电荷的电场线 等量异种点电荷电场线 等量同种正电荷电场线
二、列表比较
下面均以无穷远处为零电势点，场强为零。
孤立的
正点电荷 电场线 直线，起于正电荷，终止于无穷远。
场强 离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势 离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。
等势面 以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
孤立的
负点电荷 电场线 直线，起于无穷远，终止于负电荷。
场强 离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势 离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。
等势面 以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
等量同种负点电荷 电场线 大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
电势 每点电势为负值。
连线上 场强 以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
电势 由连线的一端到另一端先升高再降低，中点电势最高不为零。
中垂线上 场强 以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势 中点电势最低，由中点至无穷远处逐渐升高至零。 等量同种正点电荷 电场线 大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。
电势 每点电势为正值。
连线上 场强 以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。
电势 由连线的一端到另一端先降低再升高，中点电势最低不为零。
《电场线与等势面的关系》 讲义 3

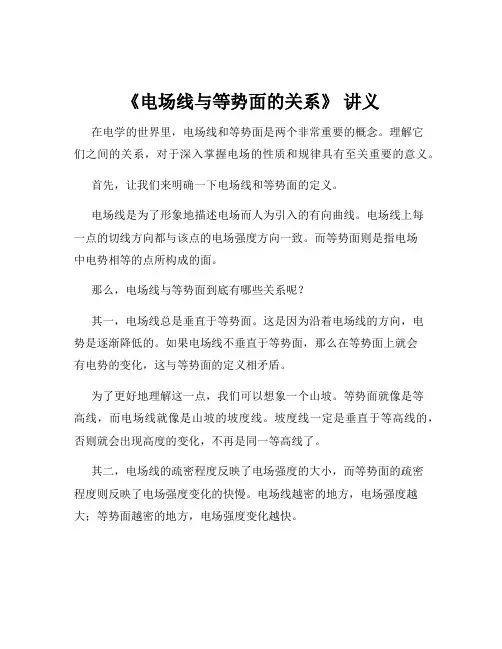

《电场线与等势面的关系》 讲义
在电学的世界里，电场线和等势面是两个非常重要的概念。理解它们之间的关系，对于深入掌握电场的性质和规律具有至关重要的意义。
首先，让我们来明确一下电场线和等势面的定义。
电场线是为了形象地描述电场而人为引入的有向曲线。电场线上每一点的切线方向都与该点的电场强度方向一致。而等势面则是指电场中电势相等的点所构成的面。
那么，电场线与等势面到底有哪些关系呢？
其一，电场线总是垂直于等势面。这是因为沿着电场线的方向，电势是逐渐降低的。如果电场线不垂直于等势面，那么在等势面上就会有电势的变化，这与等势面的定义相矛盾。
为了更好地理解这一点，我们可以想象一个山坡。等势面就像是等高线，而电场线就像是山坡的坡度线。坡度线一定是垂直于等高线的，否则就会出现高度的变化，不再是同一等高线了。
其二，电场线的疏密程度反映了电场强度的大小，而等势面的疏密程度则反映了电场强度变化的快慢。电场线越密的地方，电场强度越大；等势面越密的地方，电场强度变化越快。 比如说，在一个电场中，某一区域的电场线非常密集，那么这意味着该区域的电场强度很强。而在这个区域，等势面也会相对较密集，表明电场强度在这里变化迅速。
其三，电场线的指向反映了电势降低的方向。顺着电场线的方向移动电荷，电势总是降低的。反之，如果逆着电场线的方向移动电荷，电势则会升高。
我们可以通过一个简单的例子来理解。假设一个正电荷在电场中，电场线是从正电荷出发指向无穷远。那么正电荷沿着电场线的方向移动，其电势就会降低；如果正电荷朝着正电荷的方向移动，也就是逆着电场线的方向，电势就会升高。
其四，相邻等势面之间的电势差相等。这就好比在一个楼梯上，每一级台阶的高度差是相等的。无论从哪个位置开始计算，相邻等势面之间的电势变化量都是相同的。
了解了电场线与等势面的这些关系，对于我们解决很多电场相关的问题都有很大的帮助。
比如在求解电场中电荷的运动轨迹问题时，我们可以根据电场线的方向判断电荷所受电场力的方向，进而分析其运动情况。同时，通过等势面的分布，我们可以知道电荷在不同位置的电势能大小，从而进一步了解其能量变化。
电场线和等势面图线特点
电场线和等势面
（一）电场线
（二）等势面
（1）点电荷的电场：等势面是以点电荷为球心的一族球面，如图所示．
（2）等量异种点电荷的电场：等势面如图所示，两点电荷连线的中垂面为一个等势面．
（3）等量同种点电荷的电场：等势面如图所示．
（4）匀强电场：等势面是垂直于电场线的一族平面，如图所示．
（三）等势面的性质
1．沿同一等势面移动电荷时，电场力不做功
根据WAB=qUAB，在同一等势面上任意两点间的电势差为零，所以电场力做功为零．
2．电场线跟等势面垂直，并且由高电势的等势面指向低电势的等势面．
在同一等势面上移动电荷时，电场力不做功，这表明电荷受的电场力方向与电荷的移动方向（在等势面上）始终保持垂直，所以电场钱眼等势面垂直．由于沿电场线方向电势一定降低，所以电场线由高电势的等势面指向低电势的等势面．
3．两个电势不等的等势面不能相交
因为电场中某处相对参考点来说电势是确定的，如果两个电势不等的等势面相交，那么在相交处会出现两个电势值，而不是一个确定的值，所以不同电势的两等势面不能相交．
几种典型电场线分布示意图及场强、电势的特点
几种典型电场线散布表示图及场强、电势的特色
电场线
等 电势
量 连 场强 异 线
种 上
电势 点
电 中
荷 场强 垂
线
上 电势
电场线
等 电势
量 连
同 场强 线 种
上
正 电势
点
电 中 场强 荷 垂
线
上 电势
电场线
等 电势
量
连
同 场强 线 种
上
负 电势
点
电 中 场强 荷 垂
线 上 电势
.
孤 电场线 立
的 场强 正
点 电势
电
荷 等势面
大多数是曲线， 起于正电荷，停止于负电荷 孤 电场线 ；有三条电场线是直线。
立
中垂面有正电荷的一边每一点电势为 的
正，有负电荷的一边每一点电势为 负。场强
负
中点 E 最小且不等于零 ；对于中点对称的点 点 电势 E 大小相等， 方向同样 ， E
电
荷
等势面 方向由 正电荷指向负电荷 ；由连线的一端到另一端， E 先减小再增大 。
由正电荷到负电荷 渐渐降低，中点电势为零 。
中点 E 最大且不等于零 ；对于中点对称的点 E 大小相等， 方向同样， 且
都与中垂线垂直由正电荷指向负电荷 ；由中点至无量远处， 渐渐减小 。
中垂面是一个等势面，电势为零。
大多数是曲线， 起于正电荷，停止于无量远 ；有两条电场线是直线。
每点电势为 正当。
中点 E 最小且为零 ；对于中点对称的点 E 大小相等， 方向相反 ， E 方向
沿连线 指向中点 ；由连线的一端到另一端 E 先减小再增大 。
由连线的一端到另一端 先降低再高升 ，中点电势最低不为零。
中点 E 最小且为零 ；对于中点对称的点 E 大小相等，方向相反， E 方向
沿中垂线 背叛 中点；由中点至无量远处， E 先增大再减小至零 。
几种典型电场线分布示意图及场强电势特点
几种典型电场线分布示意图及场强电势特点表 重点
场强分布图
二、列表比较 下面均以无穷远处为零电势点，场强为零。
电场
直线，起于正电荷，终止于无穷远. 线
离场源电荷越远，场强越小；与场源电荷等距的各点 场强
组成的球面上场强大小相等,方向不同.
离场源电荷越远,电势越低；与场源电荷等距的各点 电势
组成的球面是等势面，每点的电势为正.
等势 以场源电荷为球心的一簇簇不等间距的球面，离场源 面 电荷越近，等势面越密。
电场
直线,起于无穷远，终止于负电荷. 线
离场源电荷越远,场强越小;与场源电荷等距的各点 场强
组成的球面上场强大小相等,方向不同. 孤立点电荷周围的电场
匀强电场
孤立
的
正点
电荷
孤立
的
负点
电荷 等量同种点电荷的电
场 等量异种点电荷的电场
电势 离场源电荷越远,电势越高；与场源电荷等距的各点 组成的球面是等势面，每点的电势为负。
等势 以场源电荷为球心的 簇簇不等间距的球面, 离场源
面 电荷越近，等势面越密。
电场 大部分是曲线，起于无穷远,终止于负电荷; 有两条
线 电场线是直线。
电势 每点电势为负值.
以中点最小为零；关于中点对称的任意两点场强大
场
连 小相等，方向相反,都是背离中点；由连线的一端
强
线 到另一端,先减小再增大。
上 电 由连线的 端到另 端先升高再降低， 中点电势最
势高不为零
以中点最小为零；关于中点对称的任意两点场强大 场 小相等,方向相反，都沿着中垂线指向中点;由中 强 点至无穷远处，先增大再减小至零，必有一个位置 中
场强最大.
垂
中点电势最低,由中点至无穷远处逐渐升高至零。
线
上电
势
等量 电场 大部分是曲线，起于正电荷，终止于无穷远；有两条
同种线 电场线是直线。
正点 等量
同种
负点
电荷
时电势每点电势为正值。
电荷
以中点最小为零；关于中点对称的任意两点场强大 场
连 小相等，方向相反，都是指向中点；由连线的一端
电场线与等势线的观察与描绘
电场线与等势线的观察与描绘
电场线与等势线是物理学中非常重要的两个概念，它们能帮助我们理解电场的分布以及电荷的性质。本文将从实验观察的角度出发，介绍电场线与等势线的概念、观察方法以及描绘技巧。
一、电场线的观察与描绘
电场线是描述电场强度与方向的曲线，在电场中带电粒子沿着电场线运动。观察电场线的一种简单方法是使用油滴实验。将一小滴油滴悬挂在两个平行金属板之间，然后通电。观察油滴的运动，可以发现它们会沿着某种特定的路径运动，这些路径就是电场线。为了更清晰地观察电场线的分布，可以将金属板之间撒上细粉末，当油滴靠近细粉末时，细粉末会因受到电场力的作用而被排列成一条或多条曲线状的图案，这些图案即为电场线。
对于复杂的电场分布，人们可以借助计算机模拟来描绘电场线。根据电场的数学表示式，通过计算每个点的电场强度和方向，可以将电场线图像化。这种方法既能够直观地展示电场线的分布，又能够在计算机中进行精确的数值计算。
二、等势线的观察与描绘
等势线是指与电场中带电粒子相交于垂直方向的曲线。等势线上的任意两点具有相同的电势，即在同一条等势线上的点具有相同的电势能。观察等势线的方法可以使用电容器实验。将两块平行导板分别连接到两个电势不同的电源端，然后在导板上放置一点电荷。通过测量不同位置的电势差，可以绘制出等势线。
对于一般的电场分布，人们可以利用数学方法进行等势线的描绘。等势线是某个电势值的曲线，因此需要找到满足这一条件的点。可以采用数值计算的方法，在电场中的每个点上计算电势，并将电势值相同的点连成曲线。使用计算机进行模拟，可以方便地描绘出电场中各个电势值对应的等势线。 三、电场线与等势线的关系
电场线和等势线是相互关联的，它们共同揭示了电场强度和电势能的分布规律。在电场线和等势线的交点处，电势差为零，因此等势线与电场线垂直相交。在静电平衡条件下，电场线和等势线始终垂直于彼此。
在均匀电场中，电场线是等距离分布的直线，而等势线则是等势面上的平面。这是因为在均匀电场中，电场强度和电势值大小均保持不变，因此电场线和等势线是相互平行的。
双点电荷所形成电场的等势面分布
双点电荷所形成电场的等势面分布
崔丽波
双点电荷所形成的的电场是我们在高中阶段学习过的一种物理模型，我们当时对这个模型只做过定性分析，只是大概的了解了空间里的一些等势面电场线分布情况，一些具体的细节我们不明究竟，现在通过MATLAB软件我们可以清楚的描绘出此模型的电场分布情况，让我们再来深刻认识一下这个模型。
要了解空间的电场分布情况，我们可以先把等势面分布情况想清楚了，通过等势面上的电场线与等势面垂直，很容易就可以画出电场线的分布情况，所以重点在于判断空间的等势面分布情况。下面我们分别来看看可能会出现的一些情况：
等量异种电荷的等势面分布
此种情况我们关注的重点应该在两点电荷的中垂线上，在这条线上电势为0，场强方向为水平。
等量同种电荷的等势面分布
此种情况我们关注的重点在两点电荷连线的中心处，此处是一个奇点，等势面相交，场强为0，通过场强方向垂直于等势面的结论，我们可以想象一下，此点附近场强比较奇怪。
非等量同种电荷等势面分布
此种情况同等量同种电荷类似，不同的是奇点位置向电量小的偏移。
非等量异种电荷等势面分布（左正右负，正大负小）
此种情况较为特殊，我们来详细介绍一下。我们先来看两个特殊的位置：下图中蓝色为电势为0的等势面，红色等势面的两个部分在一处相交，相交处场强为0，大圈向外电势逐渐降低，小圈向里电势也逐渐降低。
电势为0和正值的等势面是这样的：
电势为0和负值的等势面是这样的：
然后组合到一起就是我们上面看到的等势面分布。
