管道防腐蚀
地埋管道防腐蚀施工方案
地埋管道防腐蚀施工方案
地埋管道的防腐蚀施工方案是为了保护管道免受外界环境因素的侵蚀，延长使用寿命。
下面将介绍一种较为常见的地埋管道防腐蚀施工方案。
1.前期准备工作：
首先，对管道所在地进行勘测，了解环境条件、土壤类型、地下水位
和地下水pH值等信息。
根据勘测结果，制定相应的防腐蚀措施。
其次，制定防腐蚀施工方案，并根据管道材料、规格和长度等因素，
计算所需防腐蚀材料的用量。
2.表面处理：
首先，对管道表面进行清洁，清除杂物、油污和铁锈等。
可以采用高
压水射流、扫帚刷洗等方式进行清洁。
其次，对表面进行打磨处理，以提高管道表面的粗糙度，促进防腐蚀
材料的附着力。
3.防腐蚀涂层施工：
选择合适的防腐蚀涂层材料，例如环氧树脂、聚乙烯薄膜、玻璃钢等。
并按照防腐蚀涂层材料的使用说明进行操作。
首先，涂刷底漆材料，对管道表面进行预处理，增强涂层的附着力。
其次，用刮板或刷子等工具将防腐蚀涂层均匀地涂刷在管道表面上，
并确保涂层的厚度符合设计要求。
最后，根据防腐蚀涂层的要求，进行干燥和固化处理。
4.环境控制：
根据管道所在地的环境条件，采取相应的措施，控制管道周围环境的
水平。
例如，设置防潮层、防蒸发层，或者进行排水处理等。
此外，需要定期对管道进行检查和维护，确保防腐蚀涂层的完好无损。
5.质量检测：
为确保防腐蚀施工质量，应进行相应的质量检测。
例如，对防腐蚀涂
层的厚度、附着力、耐磨性等进行检测。
并根据检测结果进行调整和改进。
总结：。
压力管道防腐蚀工艺规程
压力管道防腐蚀工艺规程
1. 引言
本规程主要针对在使用过程中易于受腐蚀的压力管道进行防腐蚀处理，以延长其使用寿命，保证其安全性能。
2. 工艺选择
在选择防腐蚀工艺时，应根据管道的材质、使用条件等因素进行综合考虑。
常用的工艺有涂层、包覆和阴极保护等。
3. 工艺要求
3.1 涂层工艺要求
涂层应选用耐腐蚀性能好的材料，并按照材料说明书上的建议进行表面处理。
涂层厚度应符合标准要求，并应进行质量检测。
3.2 包覆工艺要求
包覆材料应选用具有优异的防腐蚀性能和机械强度的材料，如聚乙烯等。
包覆应牢固，无气泡、脱落等缺陷。
3.3 阴极保护工艺要求
阴极保护应选用合适的电位控制方式，并按照标准程序进行施工。
阴极保护装置应在使用前进行电位校验，确保其防腐蚀效果符合标准要求。
4. 工艺验证
应对防腐蚀工艺进行严格验证，包括现场实验、化学试验等。
并应按照规程的要求进行记录和报告。
5. 工艺标准
应按照标准要求进行防腐蚀工艺制定、施工和质量检测，并应定期进行维护和检查，确保其防腐蚀效果。
6. 结论
本规程通过对压力管道防腐蚀工艺的研究和总结，提出了一套完善的工艺要求和标准，对于保障压力管道的安全运行，保护环境都具有重要意义。

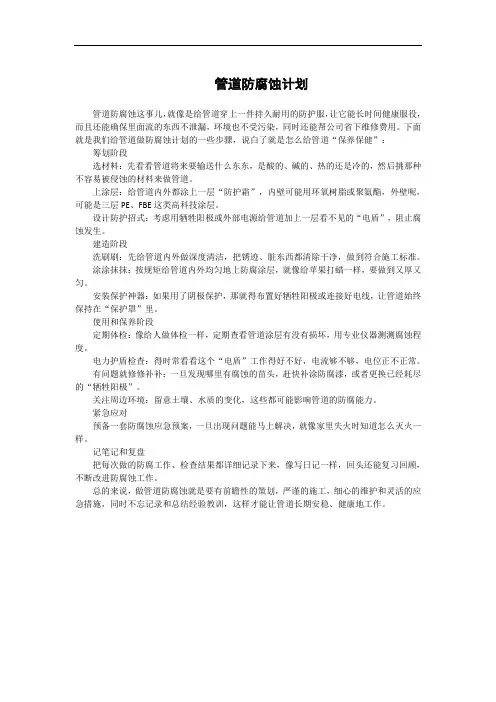

管道防腐蚀计划
管道防腐蚀计划管道防腐蚀这事儿，就像是给管道穿上一件持久耐用的防护服，让它能长时间健康服役，而且还能确保里面流的东西不泄漏，环境也不受污染，同时还能帮公司省下维修费用。
下面就是我们给管道做防腐蚀计划的一些步骤，说白了就是怎么给管道“保养保健”：筹划阶段选材料：先看看管道将来要输送什么东东，是酸的、碱的、热的还是冷的，然后挑那种不容易被侵蚀的材料来做管道。
上涂层：给管道内外都涂上一层“防护霜”，内壁可能用环氧树脂或聚氨酯，外壁呢，可能是三层PE、FBE这类高科技涂层。
设计防护招式：考虑用牺牲阳极或外部电源给管道加上一层看不见的“电盾”，阻止腐蚀发生。
建造阶段洗刷刷：先给管道内外做深度清洁，把锈迹、脏东西都清除干净，做到符合施工标准。
涂涂抹抹：按规矩给管道内外均匀地上防腐涂层，就像给苹果打蜡一样，要做到又厚又匀。
安装保护神器：如果用了阴极保护，那就得布置好牺牲阳极或连接好电线，让管道始终保持在“保护罩”里。
使用和保养阶段定期体检：像给人做体检一样，定期查看管道涂层有没有损坏，用专业仪器测测腐蚀程度。
电力护盾检查：得时常看看这个“电盾”工作得好不好，电流够不够，电位正不正常。
有问题就修修补补：一旦发现哪里有腐蚀的苗头，赶快补涂防腐漆，或者更换已经耗尽的“牺牲阳极”。
关注周边环境：留意土壤、水质的变化，这些都可能影响管道的防腐能力。
紧急应对预备一套防腐蚀应急预案，一旦出现问题能马上解决，就像家里失火时知道怎么灭火一样。
记笔记和复盘把每次做的防腐工作、检查结果都详细记录下来，像写日记一样，回头还能复习回顾，不断改进防腐蚀工作。
总的来说，做管道防腐蚀就是要有前瞻性的策划，严谨的施工，细心的维护和灵活的应急措施，同时不忘记录和总结经验教训，这样才能让管道长期安稳、健康地工作。
管道防腐工艺流程
管道防腐工艺流程
管道防腐是指对管道进行防腐蚀处理，以延长其使用寿命和保证其安全性。
管道防腐工艺流程主要包括以下几个步骤：
1. 表面处理：首先需要对管道表面进行处理，以去除表面的油污、锈蚀等杂质，保证表面干净、光滑。
2. 防腐涂层：在表面处理完成后，需要对管道进行防腐涂层处理。
防腐涂层可以分为内涂和外涂两种，内涂主要是为了防止管道内部腐蚀，外涂则是为了防止管道外部腐蚀。
常用的防腐涂层有环氧涂层、聚氨酯涂层、玻璃钢涂层等。
3. 烘干处理：防腐涂层完成后，需要对管道进行烘干处理，以保证涂层的牢固性和耐久性。
烘干温度和时间需要根据涂层的种类和厚度进行调整。
4. 检测验收：管道防腐工艺流程完成后，需要进行检测验收，以确保防腐效果符合要求。
常用的检测方法有电化学防腐检测、超声波检测、X射线检测等。
管道防腐工艺流程是一个复杂的过程，需要严格按照规范进行操作，以保证管道的安全性和使用寿命。
管道防腐方法
管道防腐方法一、表面处理1.清洁：清除管道表面的污垢、油脂、氧化皮等杂质，提高涂层的附着力。
2.除锈：对管道表面进行除锈，使其表面光滑，无锈蚀和氧化皮等不良因素。
3.粗糙化：通过喷砂、打磨等方式增加管道表面的粗糙度，提高涂层的附着力。
二、涂层防腐1.涂料防腐：在管道表面涂覆一层防腐涂料，形成一层致密的保护膜，阻止腐蚀介质侵入。
2.衬里防腐：在管道内表面衬上一层耐腐蚀材料，如玻璃钢、塑料等，提高管道的耐腐蚀性能。
三、电化学保护1.外加电流法：通过外加电流的方式，使管道成为阴极，从而防止腐蚀。
2.牺牲阳极法：利用一种比管道金属更活泼的金属作为阳极，从而防止管道腐蚀。
四、防腐蚀覆盖层1.金属覆盖层：在管道表面覆盖一层耐腐蚀的金属材料，如镍、铬等，以提高管道的耐腐蚀性能。
2.非金属覆盖层：在管道表面覆盖一层非金属材料，如油漆、塑料等，防止腐蚀介质侵入。
五、阴极保护1.外加电流阴极保护：通过外加电流的方式，使管道成为阴极，从而防止腐蚀。
2.牺牲阳极阴极保护：利用一种比管道金属更活泼的金属作为阳极，从而防止管道腐蚀。
六、内部防腐1.涂料防腐：在管道内部涂覆一层防腐涂料，形成一层致密的保护膜，阻止腐蚀介质侵入。
2.衬里防腐：在管道内表面衬上一层耐腐蚀材料，如玻璃钢、塑料等，提高管道的耐腐蚀性能。
3.电化学保护：通过外加电流或牺牲阳极等方法，对管道内部进行电化学保护。
七、缓蚀剂防护1.使用缓蚀剂：在腐蚀介质中添加缓蚀剂，减缓腐蚀速率，提高管道的耐腐蚀性能。
2.定期添加缓蚀剂：根据需要定期添加缓蚀剂，以保持管道的耐腐蚀性能。
八、应力消除1.热处理：通过加热和冷却的方式消除管道中的应力，以减少应力对管道的影响。
2.振动消除：利用振动的方式消除管道中的应力，以减少应力对管道的影响。
3.其他方法：如超声波清洗、磁场处理等，也可以有效地消除管道中的应力。
九、管道保温1.保温材料：选择合适的保温材料，如聚氨酯、硅酸盐等，可以减少热损失和防止温度过低引起的冷凝现象。
钢筋混凝土管道防腐蚀技术规程
钢筋混凝土管道防腐蚀技术规程一、前言钢筋混凝土管道是一种常用的管道类型，广泛应用于市政工程、建筑工程、水利工程等领域。
然而，在使用过程中，钢筋混凝土管道易受到腐蚀的影响，从而影响其使用寿命和使用效果。
因此，为了保障钢筋混凝土管道的质量和使用寿命，必须采取一系列的防腐蚀措施。
本文将详细介绍钢筋混凝土管道防腐蚀技术规程。
二、防腐蚀技术规程2.1 防腐蚀方法（1）涂层防腐蚀法：通过在钢筋混凝土管道表面涂上一层防腐蚀涂料，防止钢筋混凝土管道表面受到腐蚀的影响。
常见的涂料包括环氧涂料、聚氨酯涂料、丙烯酸涂料等。
（2）阴极保护法：通过在钢筋混凝土管道表面施加电流，使钢筋混凝土管道表面成为阴极，从而防止钢筋混凝土管道表面受到腐蚀的影响。
（3）热浸镀锌法：将钢筋混凝土管道浸入熔融的锌液中，形成一层锌层，在钢筋混凝土管道表面形成一层保护层，防止钢筋混凝土管道表面受到腐蚀的影响。
（4）塑料包覆法：将钢筋混凝土管道表面包裹一层塑料薄膜，形成一层保护层，防止钢筋混凝土管道表面受到腐蚀的影响。
2.2 防腐蚀工艺（1）涂层防腐蚀工艺① 钢筋混凝土管道表面处理：对钢筋混凝土管道表面进行清洗、除锈、打磨等处理，使其表面干净光滑，便于涂料附着。
② 涂料施工：在钢筋混凝土管道表面喷涂涂料，涂料厚度一般为0.2-0.5mm，涂层均匀、无孔、无砂眼。
③ 固化处理：将喷涂好的涂层进行固化处理，一般采用室温固化或高温固化，固化时间一般为24小时。
（2）阴极保护工艺① 钢筋混凝土管道表面处理：对钢筋混凝土管道表面进行清洗、除锈、打磨等处理，使其表面干净光滑，便于电流流动。
② 阴极保护装置施工：在钢筋混凝土管道表面安装阴极保护装置，阴极保护装置应具有一定的电流输出能力，以保证钢筋混凝土管道表面能够成为阴极。
③ 电流施加：通过阴极保护装置施加一定的电流，使钢筋混凝土管道表面成为阴极，从而防止钢筋混凝土管道表面受到腐蚀的影响。
（3）热浸镀锌工艺① 钢筋混凝土管道表面处理：对钢筋混凝土管道表面进行清洗、除锈、打磨等处理，使其表面干净光滑，便于热浸镀锌。
地埋管道的防腐措施
地埋管道的防腐措施
1.缓蚀涂层：缓蚀涂层是一种防腐层，可以降低管道表面的腐蚀速率。
常用的缓蚀涂层材料包括煤焦沥青、环氧树脂和聚脲等。
缓蚀涂层需要均
匀地涂覆在管道表面，以形成一层具有保护作用的防腐蚀层。
2.绝缘层：绝缘层可以防止管道与周围土壤之间的电化学反应，从而
减少腐蚀。
常用的绝缘材料有煤焦沥青、聚氯乙烯（PVC）和环氧树脂等。
绝缘层需要在管道表面均匀地涂覆或包裹，以形成一层隔离层。
3.阳极保护：阳极保护是一种通过电化学反应来保护管道免受腐蚀的
方法。
在地埋管道中设置阳极，阳极会产生电流，以抵消土壤中的电化学
反应，从而减缓腐蚀速率。
常用的阳极材料有铝、镁和锌等。
4.包裹管道：在地埋管道的外部包裹一层具有防腐作用的材料，例如
聚乙烯（PE）或高密度聚乙烯（HDPE）。
这种方式可以防止外部环境对管
道的直接侵蚀。
5.发泡保温：在地埋管道的外部加上一层发泡保温材料，例如聚氨酯，既可以保持管道的温度稳定，还可以防止外部环境对管道的腐蚀。
6.控制土壤环境：选择合适的土壤环境，以减少对地埋管道的腐蚀影响。
例如，避免酸性土壤和高盐分土壤对管道的侵蚀。
7.定期检查和维护：定期检查地埋管道的防腐措施的情况，及时修复
和更换受损的部分。
此外，及时清除管道周围的杂草和泥沙，以保持管道
的正常运行。
总结起来，地埋管道的防腐措施包括缓蚀涂层、绝缘层、阳极保护、包裹管道、发泡保温、控制土壤环境以及定期检查和维护等。
这些措施的目的是保护管道免受腐蚀和磨损，延长其使用寿命。
管道防腐蚀管理规章制度细则
管道防腐蚀管理规章制度细则引言管道防腐蚀是指对各类管道进行科学有效的防腐处理，以延长管道使用寿命、确保运行安全。
在工业生产和交通运输等领域，管道扮演着非常重要的角色。
然而，由于长期使用和环境因素的不断影响，管道腐蚀成为制约其运行安全的主要问题。
为了规范管道防腐蚀工作，提高工作效率和质量，制定一系列的管道防腐蚀管理规章制度细则势在必行。
一、管道防腐蚀管理的重要性管道防腐蚀管理的重要性无可否认。
首先，管道是许多工业过程中的关键组成部分，对其安全运行要求较高。
腐蚀会导致管道内壁产生损伤，降低其承载能力，甚至引发泄漏事故。
第二，管道的修复和更换成本较高，所以预防管道腐蚀比事后修复更为经济合理。
最后，管道的使用寿命与防腐蚀措施密切相关。
合理有效的管道防腐蚀措施能够延长管道使用寿命，减少更换频率。
二、规章制度细则的必要性规章制度细则的出台是对管道防腐蚀管理进行约束和规范的重要手段。
首先，规章制度细则可以明确管道防腐蚀的责任与权益。
对参与管道防腐蚀工作的各方，如管理者、技术人员及施工人员等，制定明确的角色和责任分工，有利于推动各方高效协作，提高防腐蚀管理水平。
其次，规章制度细则能够确保防腐材料和设备的质量。
通过对防腐材料和设备进行合理规范，能够提高防腐蚀效果，减少防腐材料和设备的损耗。
再次，规章制度细则可以对施工工艺进行标准化和规范化管理。
规范施工流程和操作规范，有利于提高施工质量，减少施工中出现的问题。
三、规章制度细则的内容1.防腐蚀管理组织机构设立防腐蚀管理部门，明确其职责，并配备专业的防腐蚀管理人员。
管理部门应当按照岗位设立，明确工作职责和权责。
2.防腐材料和设备管理管理规定使用环保、可靠和符合国家标准的防腐材料和设备。
防腐材料和设备应进行全面的备案和管理，确保防腐材料和设备的来源可查，使用可溯。
3.防腐蚀工艺和操作规范制定合理的管道防腐蚀工艺和操作规范，确保施工过程中的环境安全和人员安全。
规定施工前的准备工作、施工过程中的操作要求、施工材料的使用等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道防腐蚀
1.防腐前的准备
1.1焊缝经外观检查、煤油渗透、无损检测合格。
1.2防腐材料有相应的质量证明书。
2.施工程序
2.1钢管外壁防腐施工程序：
2.2钢管外壁除锈前应进行表面预处理，将外表面的油垢、泥土、杂物清理干净，焊缝的焊接飞溅物及焊瘤打磨掉，要求无棱角、无毛刺,保证外壁及焊缝表面光滑。
2.3外壁清理完毕后，用电动钢丝刷进行外表面人工除锈，要将外表面的浮锈及氧化铁清除干净，金属表面的除锈处理等级要达到SYJ4007-86规定的Sｔ3级标准。
经共检检查除锈合格后，应在8小时内涂刷上底漆。
若遇大气环境恶劣(如湿度过高,空气含盐雾)时，应进一步缩短时间。
2.4底漆涂刷前要严格按生产厂家的技术文件要求进行搅拌、配比、熟化。
涂刷时钢管外壁应干燥、无尘。
底漆采用人工涂刷，按先轴向，后周向的步骤进行。
涂刷时漆膜要饱满、均匀、无气泡、无凝块、无流淌、无漏刷。
且应外壁一次刷涂完，底漆厚度为0.1~0.2
ｍｍ，管两端各留裸管150ｍｍ不涂刷，便于钢管组对及焊接。
2.5第一道面漆要在底漆表干后涂刷，面漆亦采用人工刷涂。
刷涂前，凡高于管表面2ｍｍ以上的焊缝两侧均应刮腻子，使之成为圆滑曲面，以避免缠玻璃布时出现空鼓，腻子用面漆和滑石粉调制而成。
面漆应严格按生产厂家技术文件要求进行搅拌、配比、熟化。
面漆的刷涂步骤和要求与底漆相同，亦应一次刷涂完毕。
在常温下，涂底漆与第一道面漆的间隔时间不应超过24小时。
2.6在第一道面漆涂刷完毕后即可进行第一层玻璃布缠绕。
采用干燥、脱蜡、无捻、封边、网状平纹中碱玻璃布，布宽600~700ｍｍ,经纬密度为12×12根/ｃｍ2，用量1.2ｍ2/ｍ2。
要求玻璃布表面平整、无皱折和空鼓。
玻璃布的压边宽度为30~40ｍｍ，搭接接头长度为100~150ｍｍ，各层搭接接头应错开，两端预留50mm的阶梯接茬。
2.7第二道面漆刷涂完毕，立即进行第二层玻璃布缠绕。
其缠绕方法及要求与第一层玻璃布相同，但缠绕方向应同第一层玻璃布相反，同时第二层玻璃布的搭接接头应同第一层错开，不得重叠。
两端应留宽度为50mm的阶梯形接茬。
2.8管件防腐时，可根据管件形状将玻璃布裁成异型进行粘贴，但其压边及搭接接头长度必须符合要求，且两层玻璃布的接头要互相错开。
其底漆、面漆的刷涂及其他要求与钢管防腐相同。
管件端部亦应预留裸管段不防腐，管口处防腐层应留宽度为50mm阶梯形接茬，以便于组对和焊接。
2.9焊口外壁防腐应在管道焊接完毕、焊接检验及水压试验合格后进行，方法、步骤、要求与钢管防腐相同，但要注意底漆与原有漆膜接茬良好，不能留接茬线，玻璃布缠绕时与原防腐层所留阶梯接茬搭茬、压茬良好。
并填写补口记录。
3.防腐层补伤
由于钢管运输、安装、对口移动所造成的钢管外壁防腐层的损伤应及时进行修补。
仅损伤表面的可将损伤处及周围处理合格补涂面漆；若伤及玻璃布则应将周围玻璃布处理或阶梯接茬逐层搭接、压接补好，应注意缠绕方向同原防腐层玻璃布方向一致；若损伤露出金属表面时应按焊口防腐步骤将所有松动部位全部清理掉，并将粘接牢固部位做成阶梯接茬，然后逐层涂刷，粘压到要求厚度。
并填写补伤记录。
4.防腐层质量检验
4.1外观检查：所有防腐管道及管件，应逐层进行检查，表面应均匀、饱满、平整、无空泡、凝块、麻面、皱纹。
4.2厚度检查：每20根（件）抽查1根（不足20根时亦抽查1根〈件〉），用测厚仪进行检测，在每根受检管两端和中间共测3个截面，每个截面上、下、左、右4点，最薄点不得小于0.6mm，若不合格再抽查2根，其中1根仍不合格时，应全部进行检查，不合格的应进行补涂。
管件检查相同。
4.3针孔检查：采用直流电火花检测仪逐根（件）检查。
防腐层最低检漏电压为5kv，以不打火花为合格，不合格处应补涂。
4.4粘附力检查：待涂层完全固化后在防腐层上切一舌型的切口，
从切口尖端撕开玻璃布,固化后的防腐层只能撕裂,且破坏处仍为漆层所覆盖不得露出金属表面。
要求每20根（件）抽查1根，每根（件）测1处，如不合格，再抽查2根（件），其中1根不合格，全部为不合格。
4.5检验合格的防腐钢管（件），应在管内壁贴不干胶标签作标识，标签内容包括防腐施工单位、钢管长度、防腐等级、生产批次号、生产时间。
并及时作好防腐层质量检验记录。
4.6已防腐的钢管和钢管件堆放应不损伤防腐层，可采用在裸管段处垫枕木或在相接触的防腐层处可垫软性物质等方法，防腐层固化前不得出厂。
4.7钢管、钢管件防腐过程中的各项检验，均应由乙方质检员检查合格后，会同甲方、监理现场代表共同检验后确认；凡属隐蔽工程或除锈后必须经三方共检合格并在《隐蔽工程记录》表格上签字确认后，方能进行下一道工序的工作。
未经检验或检验不合格，检验后未确认时不得进行下一道工序的工作。
