一些材料的发射率概述
各种材料的发射率
发射率（εn）
氧化铀
钴未被氧化
未被氧化的钢
铜:
氧化亚铜
黑色氧化铜
被腐蚀
泳铜
轧制铜
粗糙的
熔铜
金：
金瓷釉
铁：
被氧化
有红锈
生锈
铁水
铸铁：
被氧化
被氧化
未被氧化
液体
熟铁
毛面的
毛面的
平整的
1027
500～1000
816
1093
38
260
538
38
38
38
38
38
538～1221
100
100
500
1120
不锈钢
泥砖
石棉板
水泥
红水泥
白水泥
棉布
纸
石板
沥青
土壤
表面
黑壤
耕地
乙炔
樟脑
蜡烛
煤
砌石
水
硅酸刚水玻璃
沥青纸
玄武石
耐火黏土砖
轻浅黄色砖
石灰黏土砖
耐火砖
红色粗糙砖
菱苦土耐火砖
38
52～1034
24
20
38
0～200
1371
1371
93
38～371
20
38
38
20
20
24
24
121
20
38
38
20
20
20
1371
各种材料的发射率
材料
温度（℃）
发射率（εn）
铝：
抛光
粗糙
600℃氧化
强氧化
阳极氧化
50～500
环氧树脂发射率
环氧树脂发射率1. 简介1.1 什么是环氧树脂环氧树脂是一种聚合物材料，具有优异的机械性能、化学稳定性和电气绝缘性能。
它由环氧基团（Epoxide group）和浸润性较好的固化剂组成。
环氧树脂广泛应用于涂料、粘合剂、电子封装材料等领域。
1.2 发射率的概念发射率是指物体在一定波长范围内反射和透射光的能力，常用于表征材料的光学性能。
对于环氧树脂来说，它的发射率与其化学结构、材料制备工艺等因素密切相关。
2. 影响环氧树脂发射率的因素2.1 材料的组成和质量环氧树脂的发射率受其材料组成和质量的影响。
不同的环氧树脂配方和添加剂会影响其光学性能。
因此，在制备环氧树脂时，需要选择合适的原料和制备工艺以确保其发射率满足要求。
2.2 表面处理环氧树脂的表面处理也会影响其发射率。
表面处理可以通过化学方法、机械方法或热处理等方式进行。
适当的表面处理可以改善环氧树脂的光学性能，提高其发射率。
2.3 环境因素环氧树脂的发射率还受环境因素的影响。
温度、湿度、氧气含量等环境条件对环氧树脂的光学性能有一定影响。
因此，在应用环氧树脂时，需要考虑环境因素对其发射率的影响，并选择合适的环境条件。
3. 测量方法和指标3.1 测量方法测量环氧树脂发射率的方法多种多样，常用的方法包括反射光谱法、透射光谱法和辐照法等。
这些方法可以通过测量不同波长下环氧树脂的反射和透射光强度来获取其发射率数据。
3.2 发射率指标环氧树脂的发射率通常用一个介于0和1之间的数值来表示，其中0表示完全吸收光，1表示完全无所吸收。
发射率越高，材料对光的反射和透射能力越强。
4. 应用和发展前景环氧树脂作为一种常见的工程材料，在各个领域得到了广泛应用。
其发射率对于某些特定应用领域尤为重要，例如光学器件、光纤通信等。
通过对环氧树脂发射率的研究和改进，可以进一步提高其在这些领域的应用性能。
同时，随着科技的不断发展，对光学材料性能的要求也越来越高。
环氧树脂作为一种可调控性较强的材料，具有很大的发展潜力。
各种材料发射率
0.3~0.36
0.03
0.04
0.04~0.05
钼：
抛光未氧化
抛光轻微氧化
抛光严重氧化
粗加工未氧化
粗加工轻微氧化
粗加工严重氧化
50~1000
0.3
0.4
0.7~0.8
0.4
0.5~0.6
0.8
0.05~0.1
0.25
0.7~0.8
0.1~0.15
0.35
0.8
铂：
抛光未氧化
抛光轻微氧化
0.6
0.8~0.9
0.2
0.35~0.4
0.8~0.9
0.3
0.5
0.8~0.9
蒙乃尔：（镍、铜、铁、锰合金）
抛光未氧化
抛光轻微氧化
抛光严重氧化
粗加工未氧化
粗加工轻微氧化
粗加工严重氧化
0~600
0.25
0.45
0.7
0.3
0.6
0.8
0.1
0.4
0.7
0.25
0.55
0.8
碳
碳黑
石墨
0~1500
0~1500
0.8~0.85
搪瓷
0~200
0.9
木材
0~100
0.8~0.9
陶瓷
0~100
0.3~0.5
0.85~0.95
陶瓷镀层（金属上）
0~600
0.3~0.5
0.6~0.9
水（深50mm以上）
霜
雪
冰
0~100
-10
-10
-10
0.95
0.98
0.85
0.98
铝合金 阳极氧化 发射率
铝合金阳极氧化发射率铝合金是一种常见的金属材料，在工业生产和日常生活中被广泛应用。
而阳极氧化是一种常用的表面处理方法，可以提高铝合金的耐腐蚀性和美观程度。
本文将以铝合金阳极氧化后的发射率为主题，探讨其影响因素和应用领域。
我们需要了解什么是发射率。
发射率是指物体表面对热辐射的吸收和发射能力，常用0到1之间的数值表示。
发射率越高，物体表面吸收和发射热辐射的能力越强，反之则越弱。
在铝合金阳极氧化后，其发射率通常会发生变化，下面我们将进一步探讨其影响因素。
第一个影响因素是阳极氧化膜的厚度。
阳极氧化过程中，通过对铝合金进行电解处理，形成一层氧化膜。
这层氧化膜的厚度会直接影响铝合金的发射率。
一般来说，氧化膜越厚，发射率越高。
因此，在阳极氧化过程中，可以通过控制电解时间和电解条件来控制氧化膜的厚度，从而达到调节铝合金发射率的目的。
第二个影响因素是氧化膜的孔隙率。
阳极氧化膜具有一定的孔隙结构，孔隙率的大小会对发射率产生影响。
一般来说，氧化膜的孔隙率越高，发射率越高。
这是因为孔隙结构能够增加氧化膜的表面积，从而增强铝合金表面对热辐射的吸收和发射能力。
第三个影响因素是阳极氧化膜的化学成分。
阳极氧化膜由氧化铝和其他杂质组成，其化学成分的不同也会对发射率产生影响。
一般来说，含有较高氧化铝含量的氧化膜具有较高的发射率。
因此，在阳极氧化过程中，可以通过调整电解液的组成和浓度，控制氧化膜的化学成分，从而实现对铝合金发射率的调节。
铝合金阳极氧化后的发射率具有广泛的应用领域。
首先，高发射率的铝合金可以用于太阳能吸热板、热交换器等热能转换设备的表面材料。
其高发射率能够增强对太阳辐射的吸收能力，提高热能转换效率。
其次，高发射率的铝合金还可以用于制造红外线辐射器、红外线热成像仪等红外线设备。
铝合金的高发射率能够增强对红外线的发射能力，提高设备的性能和灵敏度。
此外，高发射率的铝合金还可以用于制造热辐射板、烤箱等热处理设备的内壁。
其高发射率能够增强对热辐射的发射能力，提高设备的加热效率和均匀性。
常见材料的热发射率
常见材料的热发射率
常见材料的热发射率在不同波长范围内可能有所差异，以下是一些常见材料的热发射率的一些典型值：
- 金属：金属通常具有较高的热发射率，一般在0.6至0.9之间。
其中铜的热发射率约为0.77，铝的热发射率约为0.07至0.12，钢的热发射率约为0.7至0.8。
- 玻璃：玻璃的热发射率通常较低，一般在0.8至0.94之间。
其中普通玻璃的热发射率约为0.88至0.92。
- 陶瓷：陶瓷的热发射率一般在0.7至0.9之间，具体数值取决于陶瓷的成分和制备工艺。
- 塑料：塑料的热发射率通常较低，一般在0.85至0.95之间，具体数值取决于塑料的类型和配方。
- 木材：木材的热发射率通常在0.9左右，具体数值取决于木
材的种类和质地。
需要注意的是，以上数值仅为一些常见材料的典型值，具体数值还可能受到材料的处理、表面条件和测量方法等因素的影响，因此在具体应用中需要进行实际测量或参考相关的研究数据。
压铸铝热辐射发射率_理论说明以及概述

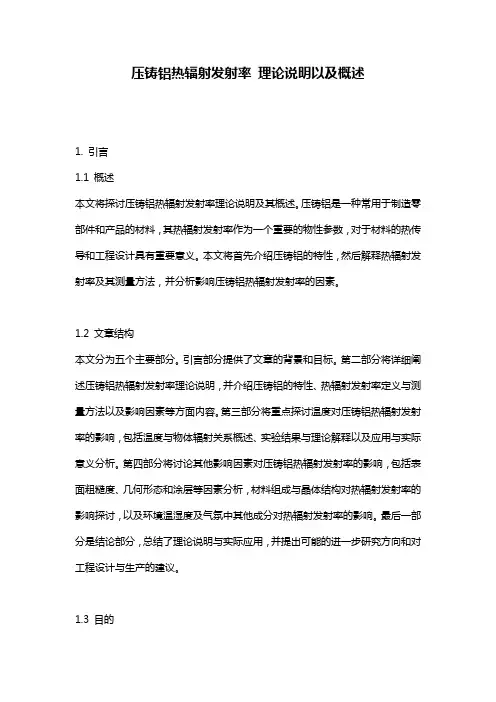

压铸铝热辐射发射率理论说明以及概述1. 引言1.1 概述本文将探讨压铸铝热辐射发射率理论说明及其概述。
压铸铝是一种常用于制造零部件和产品的材料，其热辐射发射率作为一个重要的物性参数，对于材料的热传导和工程设计具有重要意义。
本文将首先介绍压铸铝的特性，然后解释热辐射发射率及其测量方法，并分析影响压铸铝热辐射发射率的因素。
1.2 文章结构本文分为五个主要部分。
引言部分提供了文章的背景和目标。
第二部分将详细阐述压铸铝热辐射发射率理论说明，并介绍压铸铝的特性、热辐射发射率定义与测量方法以及影响因素等方面内容。
第三部分将重点探讨温度对压铸铝热辐射发射率的影响，包括温度与物体辐射关系概述、实验结果与理论解释以及应用与实际意义分析。
第四部分将讨论其他影响因素对压铸铝热辐射发射率的影响，包括表面粗糙度、几何形态和涂层等因素分析，材料组成与晶体结构对热辐射发射率的影响探讨，以及环境温湿度及气氛中其他成分对热辐射发射率的影响。
最后一部分是结论部分，总结了理论说明与实际应用，并提出可能的进一步研究方向和对工程设计与生产的建议。
1.3 目的本文旨在深入探究压铸铝热辐射发射率的理论知识，通过系统地介绍相关概念和测量方法，加深读者对该物性参数的理解。
同时通过分析不同因素对压铸铝热辐射发射率的影响，展示其重要性及应用价值。
希望本文能为工程设计和制造领域提供有关压铸铝材料特性及物性参数的参考，并为进一步研究该领域提供启示。
2. 压铸铝热辐射发射率理论说明2.1 压铸铝的特性压铸铝是一种常用的金属材料，具有很高的导热性和导电性。
由于其制造过程中使用了高压力将熔融金属注入模具中形成所需形状，因此压铸铝拥有良好的表面光洁度和精确的几何形态。
这使得压铸铝在工业领域得到广泛应用。
2.2 热辐射发射率的定义与测量方法热辐射发射率是指物体向外部环境辐射热能的能力。
根据斯特藩-玻尔兹曼定律，物体的辐射功率与其表面温度的四次方成正比。
测量物体的热辐射发射率可以通过测量其辐射出去的电磁波功率与黑体辐射功率之比来实现。
常见材料的红外发射率
常见材料的红外发射率红外发射率是指材料对红外辐射的发射能力，是红外辐射传热的重要参数之一。
不同材料的红外发射率不同，对于红外传感器、热像仪等红外设备的性能影响很大。
本文将介绍常见材料的红外发射率，以便更好地了解和应用红外技术。
一、金属材料金属材料的红外发射率很低，通常在0.1以下。
这是因为金属材料具有良好的反射性能，对红外辐射能量的吸收较少。
常见的金属材料如铝、铜、铁等，它们的红外发射率都很低。
这也是为什么在红外测温中，金属表面的温度无法直接测量的原因之一。
二、绝缘材料绝缘材料的红外发射率通常在0.8以上，这是因为绝缘材料对红外辐射能量的吸收较多。
常见的绝缘材料如塑料、橡胶、陶瓷等，它们的红外发射率较高。
这也是为什么在红外测温中，绝缘材料表面的温度可以通过红外测温仪来测量的原因之一。
三、半导体材料半导体材料的红外发射率介于金属和绝缘材料之间，通常在0.2-0.8之间。
常见的半导体材料如硅、锗、砷化镓等，它们的红外发射率相对较低。
这也是为什么在红外技术应用中，半导体材料常被用于红外光电器件的制造的原因之一。
四、玻璃材料玻璃材料的红外发射率通常在0.85以上，这是因为玻璃材料对红外辐射能量的吸收较多。
常见的玻璃材料如普通玻璃、石英玻璃等，它们的红外发射率较高。
这也是为什么玻璃器皿在红外实验中常被用作红外辐射的传递介质的原因之一。
五、涂层材料涂层材料的红外发射率与其材料成分和厚度有关，通常在0.1-0.9之间。
涂层材料的红外发射率可以通过合理设计和选择来实现红外辐射的控制。
常见的涂层材料如红外反射涂料、红外吸收涂料等，它们的红外发射率可以根据具体需求进行调整。
常见材料的红外发射率各不相同，金属材料的红外发射率较低，绝缘材料的红外发射率较高，半导体材料和玻璃材料的红外发射率介于两者之间。
涂层材料的红外发射率可以通过设计和选择来实现控制。
了解不同材料的红外发射率对于红外技术的应用和设备性能的优化具有重要意义。
各种材料发射率
锌：
抛光未氧化 抛光轻微氧化 抛光严重氧化 粗加工未氧化 粗加工轻微氧化 粗加工严重氧化
20~400
锆：
光滑未氧化 光滑氧化
20~400
镁：
抛光未氧化
铑：
固态
30~260
液态
锰：
固态 液态
铍：
光洁未氧化 光洁氧化
黄铜： 抛光未氧化 抛光轻微氧化 抛光严重氧化 粗加工未氧化 粗加工轻微氧化 粗加工严重氧化
雪
冰
0~100
-10
-10
-10
颜料
0~100
涂墙泥
0~100
沙
0~100
人的皮肤
32
土壤 干燥的 厚
20
镁砂
100
1000
织物
0~100
石膏
0~100
砖
普通红砖
20
耐火红砖
20
白色耐火砖
100
1000
二氧化硅转
1000
氧化铝 粒度1~2微米
200
粒度10~100微米
抛光轻微氧化
抛光严重氧化
粗加工未氧化
粗加工轻微氧化
粗加工严重氧化
0~600
镍铬铁合金：(镍铬耐 热合金)
抛光未氧化
抛光轻微氧化
抛光严重氧化
粗加工未氧化
0~1000
粗加工轻微氧化
粗加工严重氧化
蒙乃尔：（镍、铜、铁、 锰合金）
抛光未氧化
抛光轻微氧化
抛光严重氧化
粗加工未氧化 粗加工轻微氧化 粗加工严重氧化
20~400
康铜和锰铜： 抛光未氧化 抛光轻微氧化 抛光严重氧化 粗加工未氧化 粗加工轻微氧化 粗加工严重氧化
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轻微氧化
严重氧化
液态
100～500
0.1～0.2
0.4～0.5
0.6～0.8
0.22
0.05～0.1
0.2～0.3
0.3～0.4
0.22
钴：
抛光未氧化
抛光轻微氧化
抛光严重氧化
粗加工未氧化
粗加工轻微氧化
粗加工严重氧化
100～1000
0.25
0.5
0.7
0.35
0.55～0.6
0.7～0.75
0.4～0.55
0.2～0.3
0.5
0.85
黑色的氧化镍
500～1000
0.8～0.9
0.8～0.9
汞(液态)
0.2～0.25
锆：
固态
液态
032
0.32
铋
0.34
铅：
抛光未氧化
抛光微氧化
抛光严重氧化
粗加工未氧化
粗加工轻微氧化
粗加工严重氧化
50～300
0.3
0.4
0.6～0.7
0.4
0.55
0.6～0.7
0.05
0.1～0.15
0.25～0.3
0.1～0.15
0.2～0.25
0.25～0.3
黑色钠氧化钴
500
0.9～0.95
0.95
镍及其镀层：
抛光未氧化
抛光轻微氧化
抛光严重氧化
粗加工未氧化
粗加工轻微氧化
粗加工严重氧化
100～1000
0.25
0.4
0.8～0.9
0.35
0.5
0.8～0.9
0.05
0.1～0.2
0.8～0.85
镍铬、镍铝热电合金：
抛光未氧化
抛光微氧化
抛光严重氧化
粗加工未氧化
粗加工轻微氧化
粗加工严重氧化
0～400
0.3
0.5
0.75～0.85
0.4
0.6
0.8～0.85
0.3
0.5
0.75～0.85
0.4
0.6
0.8～0.85
铬镍铁合金（Inconel）：
抛光未氧化
抛光微氧化
抛光严重氧化
粗加工未氧化
0.05
0.2
0.6～0.65
0.3～0.4
0.45
0.6～0.65
银及其镀层：
抛光未氧化
抛光轻微氧化
粗加工未氧化
粗加工轻微氧化
100～900
0.02
0.04
0.1～0.25
0.15～0.35
0.01
0.02
0.05～0.1
0.06～0.15
钯
0.33
锑
0.5～0.65
钨
带状抛光未氧化
(钨带灯)
1500
0.2～0.3
0.3～0.4
0.15～0.25
0.45～0.5
0.7～0.8
铜：
抛光未氧化
光洁轻微氧化
严重氧化
液态
室温～260
100～1000
100～1000
0.06
0.5
0.8
0.15～0.2
0.04～0.05
0.4
0.8
0.15～0.2
铱
0.25～0.3
钇
0.3～0.35
铀
0.5～0.55
金及金镀层:
镁：抛光未氧化
0.1～0.2
0.07～0.13
铑：
固态
液态
30～260
0.29
0.3
锰：
固态
液态
0.59
0.59
铍：
光洁未氧化
光洁氧化
0.05～0.1
0.3～0.4
0.03～0.05
0.3～0.35
黄铜：
抛光未氧化
抛光微氧化
抛光严重氧化
粗加工未氧化
粗加工轻微氧化
粗加工严重氧化
20～400
0.2
0.4
严重氧化
液态
室温～600
0.02～0.1
0.2
0.2～0.3
0.3～0.4
0.4～0.45
0.55～0.6
0.02～0.1
0.2
0.15～0.25
0.2～0.4
0.3～0.4
0.5～0.6
不锈钢：
光滑表面
经800℃以上氧化
室温～800
0.2～0.25
0.85
0.1～0.25
0.85
锡及镀锡钢板：
未氧化
0～1500
0.8～0.85
0.95
0.8
0.85～0.9
0.95
0.75～0.85
水泥及混凝土
0～100
0.6～0.7
0.95
纸及硬纸板
0～100
0.8～0.95
油漆和腊克
0～100
0.9～0.95
洋干漆、铝粉漆：
（随铝粉含量增加而变小）
0～100
0.3～0.65
橡胶
硬、黑色
软、灰色
0～100
0.9～0.95
0.8
铂：
抛光未氧化
抛光微氧化
抛光严重氧化
粗加工未氧化
粗加工轻微氧化
粗加工严重氧化
铂黑
50～1000
0.25
0.3
0.4
0.3
0.4
0.4～0.5
0.95
0.05
0.1～0.15
0.3
0.1
0.2～0.3
0.4
0.95
钛：
抛光未氧化
抛光微氧化
抛光严重氧化
粗加工未氧化
粗加工轻微氧化粗加工严重氧化
20～500
0.1～0.15
0.5
0.7～0.8
锌：
抛光未氧化
抛光微氧化
抛光严重氧化
粗加工未氧化
粗加工轻微氧化
粗加工严重氧化
20～400
0.2
0.3
0.6
0.3
0.5
0.6
0.02～0.05
0.1
0.3
0.06～0.08
0.15
0.3
锆：
光滑未氧化
光滑氧化
20～400
0.25～0.3
0.4～0.5
0.22
0.4
粗加工轻微氧化
粗加工严重氧化
0～600
0.3
0.5
0.8～0.9
0.45
0.7
0.8～0.9
0.1
0.4
0.8～0.9
0.25
0.6
0.8～0.9
镍铬铁合金：
（镍铬耐热合金）
抛光未氧化
抛光微氧化
抛光严重氧化
粗加工未氧化
粗加工轻微氧化
粗加工严重氧化
0～1000
0.3
0.4
0.8～0.9
0.35～0.4
0.6
0.8～0.9
0.2
0.35～0.4
0.8～பைடு நூலகம்.9
0.3
0.5
0.8～0.9
蒙乃尔：
（镍、铜、铁、锰合金）
抛光未氧化
抛光微氧化
抛光严重氧化
粗加工未氧化
粗加工轻微氧化
粗加工严重氧化
0～600
0.25
0.45
0.7
0.3
0.6
0.8
0.1
0.4
0.7
0.25
0.55
0.8
碳
碳黑
石墨
0～1500
0～1500
轻微氧化
严重氧化
室温～200
0.2～0.3
0.35～0.45
0.6
0.05～0.1
0.25～0.3
0.6
铬及其镀层：
未氧化抛光镀层
轻微氧化镀层
严重氧化镀层
铬粗加工未氧化
铬粗加工轻微氧化
铬粗加工严重氧化
室温～400
0.2～0.3
0.4～0.6
0.7～0.8
0.4～0.55
0.6～0.7
0.7～0.8
0.07～0.15
0.4
0.5
0.8
0.5
0.65
0.8
0.1
0.2
0.6
0.3
0.4
0.6
氮化钛
20～500
0.3～0.4
0.3～0.4
钽：
抛光未氧化
抛光微氧化
抛光严重氧化
粗加工未氧化
粗加工轻微氧化
粗加工严重氧化
100～1000
0.2
0.45
0.75～0.85
0.3
0.6
0.75～0.85
0.04
0.3～0.4
0.7～0.8
辐射测温中有关材料发射率的部份数据
各种材料发射率表
材料与状态
温度范围
（℃）
发射率
（1微米附近）
发射率
（8～14微米）
钢：
抛光未氧化
抛光轻微氧化
粗加工未氧化
粗加工轻微氧化
严重氧化
液态
100～1200
0.05～0.1
0.45
0.25～0.35
0.5～0.6
0.8～0.95
0.35～0.45
0.05
0.35
0.8～0.85
搪瓷
0～200
0.9
木材
0～100
0.8～0.9
陶瓷
0～100
0.3～0.5
0.85～0.95
陶瓷镀层（金属上）
