碳纳米管的表面改性 [兼容模式]
碳纳米管表面处理方法

碳纳米管表面处理方法碳纳米管(Carbon Nanotubes,CNTs)是一种具有管状结构的纳米材料,具有很高的比表面积、优异的导电性和力学性能,因此在各个领域有着广泛的应用前景。
然而,碳纳米管的应用受到了其表面的独特结构和性质的限制,表面的氧化物团簇、导电性的不稳定性以及与其他物质的相互作用等都会影响其性能的表现。
因此,为了完善碳纳米管的性能,提高其应用价值,需要对其表面进行处理。
以下将介绍几种常见的碳纳米管表面处理方法。
1.助剂表面吸附法助剂表面吸附法是一种简单有效的碳纳米管表面处理方法。
通过将助剂分散在溶液中,碳纳米管与助剂之间会发生吸附作用,形成覆盖在碳纳米管表面的薄膜。
常用的助剂包括聚合物、离子液体、金属络合物等。
这些助剂可以降低碳纳米管表面的活化能,增强其与其他物质之间的相互作用,改善碳纳米管的分散性和稳定性。
2.酸、碱氧化法酸、碱氧化法是一种常见的碳纳米管表面处理方法。
通过将碳纳米管浸泡在酸、碱溶液中,碳纳米管表面的杂质和氧化物可以被去除或转化为可溶性物质,从而改善碳纳米管的纯净度和结构稳定性。
酸、碱氧化法可以在一定程度上改善碳纳米管的分散性和可加工性,并提升其与其他物质的相互作用能力。
3.热处理法热处理法是一种常见的碳纳米管表面处理方法,通过高温处理碳纳米管,可以去除表面的有机杂质,增强碳纳米管的晶格结构,并改善其导电性能。
热处理法常用的温度范围为500-1000摄氏度,处理时间一般为1-2小时。
然而,需要注意的是,高温处理过程中碳纳米管易发生失序、析碳等现象,因此需要控制好处理条件,以避免对碳纳米管结构和性能的不利影响。
4.功能化修饰法功能化修饰法是一种常见的碳纳米管表面处理方法,通过在碳纳米管表面引入功能基团,改变其化学性质和物理性能,进而实现针对性的应用。
常用的功能化修饰方法包括化学氧化、醇酰化、腈化等。
功能化修饰可以改善碳纳米管的分散性和亲水性,增强其与其他物质的相互作用,拓宽其应用范围。
探析碳纳米管改性方法

探析碳纳米管改性方法1 前言自从1991年碳纳米管被Iijima发现以来,其凭借出众的力学、电学、热学、化学性能、极高的长径比(100—1000)以及纳米尺寸上独特的准一维管状分子结构,表现出运用在未来科技领域里所具有的巨大潜在价值,迅速成为物理、化学、材料科学领域里的研究热点。
碳纳米管是由很多碳原子组合在一起形成的石墨片层卷成的中空管体,根据其石墨片层数的不同,可分为单壁碳纳米管(SWNTs)和多壁碳纳米管(MWNTs)。
由于碳纳米管主要由碳元素组成,与聚合物的成分相似,所以可以使用CNT来增强聚合物纳米复合材料。
随着的生产CNT方法越来越简便,其价格也越来越便宜,这种方法相对于在聚合物中添加含碳填料来改善聚合物性能等传统方法,改性效果更好,市场需求更广,经济前景更乐观。
可以预见,在不久的将来CNT将会成为制备聚合物基复合材料的主要原料。
2 碳纳米管的处理由于其自身固有缺陷,碳纳米管从合成到被应用到复合材料中,需要经过纯化和表面改性两个过程。
2.1 碳纳米管的纯化目前合成碳纳米管的方法很多,但无论是经典的电弧放电法,还是新兴的水热法、火焰法、固相复分解反应制备法、超临界流体技术法制备成的碳纳米管都不可避免的被各种无定形碳颗粒、无定形碳纤维和石墨微粒等杂质附着,混杂在一起,影响其纳米粒子独有的小尺寸效应、界面效应、量子效应。
它们的化学性质也相似,不但给后续制备复合材料带来困难,而且使其性能的发挥受到很大的影响,所以必须进行纯化处理。
主要的方法是依靠碳纳米管和杂质对强氧化剂的敏感程度不一样,通过控制氧化剂的用量和氧化反应的时间来达到纯化的目的。
目前主要的氧化方法有:气相氧化法、液相氧化法、固相氧化法和电化学氧化法。
2.2 碳纳米管的改性经过纯化处理的碳纳米管仍然不能直接用来制备复合材料,由于它的惰性表面、管与管之间固有的范德华力、极大的比表面积和长径比,会使其在复合材料基体和溶液体系中产生非常严重的团聚与缠结,不利于创造良好的界面和在聚合物中的均匀分散及其优异性能的发挥。
碳纳米管的修饰方法

碳纳米管的修饰方法

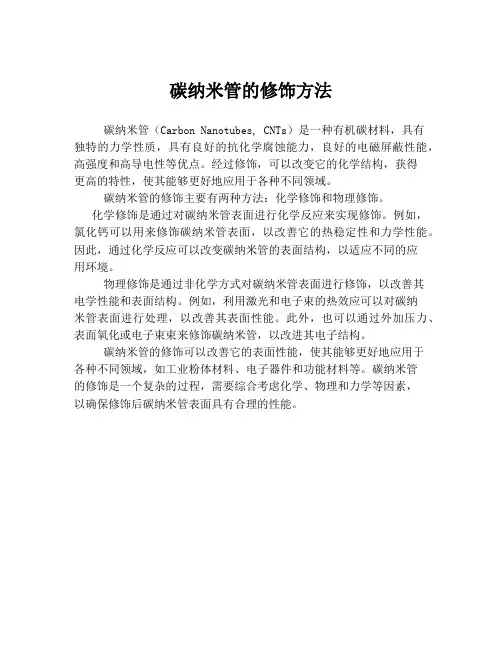

碳纳米管(Carbon Nanotubes, CNTs)是一种有机碳材料,具有
独特的力学性质,具有良好的抗化学腐蚀能力,良好的电磁屏蔽性能,高强度和高导电性等优点。
经过修饰,可以改变它的化学结构,获得
更高的特性,使其能够更好地应用于各种不同领域。
碳纳米管的修饰主要有两种方法:化学修饰和物理修饰。
化学修饰是通过对碳纳米管表面进行化学反应来实现修饰。
例如,氯化钙可以用来修饰碳纳米管表面,以改善它的热稳定性和力学性能。
因此,通过化学反应可以改变碳纳米管的表面结构,以适应不同的应
用环境。
物理修饰是通过非化学方式对碳纳米管表面进行修饰,以改善其
电学性能和表面结构。
例如,利用激光和电子束的热效应可以对碳纳
米管表面进行处理,以改善其表面性能。
此外,也可以通过外加压力、表面氧化或电子束束来修饰碳纳米管,以改进其电子结构。
碳纳米管的修饰可以改善它的表面性能,使其能够更好地应用于
各种不同领域,如工业粉体材料、电子器件和功能材料等。
碳纳米管
的修饰是一个复杂的过程,需要综合考虑化学、物理和力学等因素,
以确保修饰后碳纳米管表面具有合理的性能。
塑料与碳纳米管复合材料(碳纳米管优良性能)解读

碳纳米管改性聚氨酯(PU)
优点: 1.结构稳定性使CNTs表现出良好的抗变形能力,即非 常高的弹性模量。 2.MCNTs/PU复合物被广泛应用于电磁屏蔽(EMIS),减少 电磁干扰对电子器件的损害,降低噪声信号的产生【4】。 Ts/PU复合材料是一种电敏型形状记忆智能材料, 该材料是热敏型高分子材料与具有导电功能的物质的复合。 Ts与PU的复合能形成一种新型的复合材料,它既 可改善血液相容性又有优异的力学性能。
碳纳米管改性聚氯乙烯(PVC)
P V C 的塑化时间较长,加入MWNTs后,塑化时间明显降低。
碳纳米管改性聚氯乙烯(PVC)
为什么添加MWNTs或MWNTs-PBA一定量后, 复合材料的塑化温度(tg)有所降低、塑化时 间缩短?
碳纳米管改性聚氯乙烯(PVC)
MWNTs的加入增加了复合材料的硬度,导致复合材料开 始塑化的扭矩增大,但在熔融过程中,MWNTs 粒子间的相 互摩擦力增大,并产生大量的热,促进了PVC熔融,从而缩 短了塑化时间。 从图中还看出:添加MWNTs-PBA后,复合材料的塑化时 间上升,但从扭矩的变化来看,PBA与PVC的物理缠结更加 限制了大分子链的运动,增大了大分子链的内旋转阻力,更 有助于PVC熔融,起到润滑剂的作用。
一、碳纳米管
碳纳米管的生长机理及纯化: 由于碳纳米管的生长会受到很多因素的影响,所以它的生 长机理人们众说纷纭。就目前情况,对碳纳米管生长机理的研 究基本上都是根据科学家实验所获得的碳纳米管的结构特征来 推测其生长过程,主要归纳为两种生长模型: 一为开口生长模型,二为闭口生长模型。
一、碳纳米管
碳纳米管催化热解方法中的生长机理我们可以用闭口生长模 型来解释,碳纳米管生长过程可以分为两个阶段: 第一阶段为分散后的碳源受金属催化剂作用而在固定基片上 而形成初期的碳管。 第二阶段则是碳原子连续沉积在初期所形成的碳管上,使碳 纳米管变粗,碳纳米管在电弧放电法制备的生长机理可以用最容 易被人们接受的开口生长模型来解释。 如下图:
【doc】碳纳米管的分散及表面改性

碳纳米管的分散及表面改性碳纳米管的分散及表面改性高濂刘阳桥(中国科学院上海硅酸盐研究所高性能陶瓷与超微结构国家重点实验室,上海200050)摘要:碳纳米管具有独特的结构和优异的物理化学性能,但碳管间易相互缠绕而发生团聚是限制其应用的主要原因.本文对国内外关于碳纳米管的分散及表面改性的研究进行了综合评述,评述了这些方法的优缺点,并对今后的研究方向做了展望.关键词:碳纳米管;分散;表面改性DispersionandSurfaceModificationofCarbonNanotubes GaoLianLiuYangqiao (StateKeylaboratoryofHighPerformanceCeramicsandSuperfineMierostr uetures,ShanghaiInstituteofCeramics,Shanghai200050)Abstract:Carbonnanotubeshavewidepotentialapplicationsduetotheiruniq uestructuresandexcellentproper-ties.ButtheytendtoagglomerateduetothestrongV anderWaalsinteraction,w hichsignificantlyrestrictstheirappli-cation.Inthispaper,studiesonthedispersionandsurfacemodificationofcarbonnanotubeswerereviewed.Thead- vantagesanddisadvantageswerediscussed.Theresearchdirectionsinthefut urewerealsoproposed.Keywords:carbonnanotube;dispersion;surfacemodification碳纳米管自1991年由Iijimat¨发现以来,以其极高的纵横比和超强的机械性能成为极具应用潜力的一维纳米材料,其应用已涉及到纳米电子器件,催化剂载体,电化学材料,贮氢材料和复合材料增强相等多方面.碳纳米管超强的力学性能可以极大提高复合材料的强度和韧性;独特的导电和光电性能可以改善聚合物材料的电导率和制备新型的光电聚合物复合材料;其独特结构可以制备金属或金属氧化物填充的一维纳米复合材料.这些新兴材料的崛起将对人们的生产和生活产生重大影响.近2年来,随着碳纳米管制备技术的不断发展,大批量,规模化的碳纳米管生产已经成为可能.目前国内已建成有多条碳纳米管的生产线,碳纳米管的产量不断增加,生产成本不断下降,为其走向应用提供了可能.目前制约碳纳米管器件及碳纳米管复合材料应用的主要是其分散以及与基体材料的相容性问题.碳纳米管表面缺陷少,缺乏活性基团,在各种溶剂中的溶解度都很低.另外,碳纳米管之间存在较强的范德华引力加之它巨大的比表面积和很高的长径比,使其形成团聚或缠绕,严重影响了它的应用.而且由于碳纳米管的表面惰性,与基体材料间的界面结合弱,因此,复合材料的性能仍不十分理想.为解决以上2个重要问题,目前人们致力于碳纳米管的分散及表面改性的研究.关于碳纳米管的分散及表面改性,最初是通过对其表面进行共价化学功能化实现的;后来人们开始尝试通过非共价功能化的方法,以期最大限度地保持碳管的结构性能完好;在碳管功能化的基础上,人们将金属,氧化物,氮化物,硫化物等多种纳米粒子包覆在碳管表面对其改性,提高碳管与无机基体的相容性,而且赋予了碳管复合材料更多优异的性能.以下将从上述3方面对碳纳米管的分散及表面改性进行综合评述,并对发展前景进行了展望.作者简介:高濂(1945~),男,本科,研究员,世界陶瓷科学院院士.主要从事高温结构陶瓷和纳米材料的基础研究.现任中国硅酸盐学会特陶分会结构陶瓷专业委员会主任.1141共价功能化碳纳米管的共价化学功能化最初是从氧化剂对碳纳米管的化学切割开始的.1994年Tsang等z1发现,将多壁碳纳米管在强酸中超声可对其进行切割,从而得到开口的碳纳米管.在随后的研究中,Lago等口发现,开口的碳纳米管顶端含有一定数量的活性基团,如羟基,羧基等.1998年,Liu等H 研究了单壁碳纳米管的切割方法,利用强酸和超声波对单壁碳纳米管进行切割,得到了长度介于100~300nm 之间的富勒烯管,接着用体积比为4:1的浓硫酸与30%的过氧化氢氧化,得到端基为羧基的单壁碳纳米管.这些截短的碳纳米管在水中单分散性良好.后来,人们尝试利用其它氧化剂如KCrO,OsO,KMnO等对碳纳米管进行了功能化.活性基团的存在不仅改善了碳纳米管的亲水性,使其更容易溶于水等极性溶剂,而且为碳纳米管与其它物质或基团反应,从而对其表面进行广泛的改性提供了基础.1998年Chen等利用氯化亚砜将强酸氧化单壁碳纳米管(single—walledcarbonnanotubes,简称SWNTs)表面的羧基转换成酰氯,并继续与十八胺反应,得到了SWNTs的十八胺衍生物.这种衍生物可以溶于二硫化碳,氯仿,二氯甲烷等多种有机溶剂,是世界上首次得到的可溶单壁碳纳米管,作者还对其进行了红外光谱,核磁共振氢谱,拉曼光谱,紫外可见光谱等多种表征.SWNTs酰氯与长链醇间的酯化发应也可用于碳纳米管的功能化,而且这种酯化反应是可逆的,在酸或碱的催化下,酯化SWNTs可以水解使单壁碳纳米管得到恢复”.Hamon等还发现,十八胺可以与切割的SWNTs直接发生离子型反应,得到在有机溶剂中呈单分散可溶的碳纳米管.由于离子型反应成本低,操作简单,因此,该法成为适宜大规模功能化碳纳米管的方法之一.Qin等【9还利用碳纳米管羧酸盐与烷基卤(氯,溴,碘)在水介质中的酯化反应,成功地将长烷基链键合在碳纳米管侧壁,实现了碳纳米管在有机介质中的高度分散.并用红外光谱,核磁共振,透射电镜及热分析等方法对功能化的碳纳米管进行了表征.他们的研究发现,反应所需的时间与烷基卤中卤素种类以及碳链长度有关,这种方法简单,高效,而且由于可选择的烷基卤种类很多,是一种十分有前途的功能化方法.酸化碳纳米管表面的羧基与胺类之间的偶合反应也是碳纳米管功能化中常用的反应之一.2000年,Riggs等¨刚利用这类反应首次报道了聚合物共价修饰的可溶性碳纳米管.他们利用线性聚合物(聚丙酰基氮丙啶一氮丙啶)与切割的碳纳米管反应,得到了可溶于有机溶剂和水的SWNTs和多壁碳纳米管(multiwalledcarbonnanotubes,简称MWNTs).他们还发现¨1,这些可溶性的碳纳米管具有光致发光现象,且发光波长覆盖整个可见光谱范围,这表明,可溶性碳纳米管有可能在发光及显示材料中得到应用.同年,刘忠范等¨1利用碳纳米管上的羧基与2一巯基乙胺在二环己基碳二亚胺(DCC)作用下缩合,得到了巯基修饰的碳纳米管,并实现了在金表面上的组装.侧壁氟化的方法最早是由Mickelsont1和Boul等¨1提出的,由于氟化碳管中的氟原子可通过亲核取代反应被其他基团取代,从而实现碳纳米管的进一步功能化,因而成为目前为止较为重要的碳管功能化方法之一.将SWNTs在不同温度下进行氟化反应,得到的氟化碳管在醇溶液中呈亚稳态的单分散.取代氟原子的亲核试剂,包括醇,胺以及烷基锂化合物等【11,取代反应可使碳管侧壁15%的碳原子与功能基团相连接,由于碳管表面与长的烷基链相连,功能化的SWNTs易溶于氯仿,四氢呋喃等多种有机溶剂.Liang等【1引以金属锂和烷基卤化物在液氨中的反应,采用还原烷基化反应实现了单壁碳纳米管的功能化.生成的碳纳米管在常见有机溶剂如氯仿,四氢呋喃及DMF中分散性良好,以单根形式分散.作者认为碳管分散的机理是Li分散在带负电的碳纳米管之间.Liut”1将CVD法制备的单壁碳纳米管在过氧三氟乙酸中进行超声实现了碳纳米管的表面功能化.红外光谱的结果表明:除含氧基团以外,三氟乙酸根基团也与碳管发生了共价键键合.单壁碳纳米管被截断至300nm左右,在极性溶剂如DMF,水,乙醇等介质中分散良好.Sunt等将碳纳米管在苯胺中避光回流3h,利用碳纳米管与苯胺间的质子转移反应,得到了可溶性碳纳米管,其中单壁碳纳米管在苯胺中的溶解度高达8mg/mL,这种苯胺功能化的碳纳米管可溶于多种有机溶剂. 目前为止,尽管有多篇关于碳纳米管共价功能化的文章发表,但这些方法普遍存在的局限是需要大量的溶剂,一般处理1g碳纳米管需要2L左右的溶剂.2003年DykeCA等¨发明了一种无需使用溶剂的功能化方法,为大批l15量功能化碳纳米管开辟了新的途径.方法是将碳纳米管与4一取代苯胺混合,然后缓慢加入异戊基亚硝酸盐,60~C反应完毕获得功能化的碳纳米管,产物在有机溶剂中有比较好的溶解性,在THF中的溶解度达到0.03mg/mL.Sun..和Jiang等¨将碳纳米管在NH,气氛下600~C进行热处理,成功地将胺基等碱性基团通过共价键键合在碳纳米管壁上.作者通过红外光谱对功能化的碳纳米管进行了分析,发现表面存在c—N,N—H等键的伸缩振动峰.一个有趣的现象是,碳管在氨气处理后,大部分开口化,而且通过原位修饰金粒子标识的方法发现,NH处理引入的活性基团主要分布在碳纳米管内壁.这无疑将为碳纳米管管内化学的研究提供了非常有效的基础,将开创化学催化,一维物理及化学等研究的新领域.2非共价功能化虽然碳纳米管的共价功能化在碳纳米管分散及表面改性方面取得了很大的进展,但这类功能化方法是直接与CNT的石墨晶格结构作用,可破坏CNT功能化位点的sp结构,从而可能对CNT的电子特性造成一定程度的破坏.而非共价功能化的方法不会对碳纳米管本身的结构造成破坏,从而可以得到结构保持完好的功能性碳纳米管.碳纳米管的侧壁由片层结构的石墨组成,碳原子的sp杂化形成高度离域化耵电子.这些耵电子可以被用来与含有耵电子的其它化合物通过耵一百非共价键作用相结合,得到功能化的碳纳米管.聚(问一亚苯亚乙烯)衍生物(polyp-phn丫1eneviny1ene—CO一2,5-dioctoxy—m—pheny1eneviny1ene,简称PmPV)是一种共轭发光聚合物,Curran等m】利用多壁碳纳米管与之通过耵一百相互作用形成MWNTs—PmPV 复合材料,这种复合材料在PmPV中形成稳定的悬浮液,用此方法可以分散纯化碳纳米管.Star等1231利用PmPV 对SWNTs进行了功能化研究,结果表明,随着PmPV含量的增大,悬浮液中SWNTs束的平均直径逐渐减小,SWNTs的表面覆盖度逐渐均一.这些结果证实了PmPV通过苯基,乙烯基与SWNTs表面的耵一百相互作用缠绕于碳纳米管上.事实上,本身不含有耵电子的有机化合物也可以与碳纳米管相结合,通过偶极一偶极作用,氢键及范德华力等物理作用与碳纳米管作用,缠绕在碳纳米管表面.O’Connell等成功地将聚乙烯吡咯烷酮(PVP)包裹在SWNTs管壁上,聚合物提高了SWNTs管壁的亲水性,较好地解除了SWNTs 的聚集效应,得到稳定的SWNTs水悬浮液,碳纳米管含量可以达到 1.4g/L.值得一提的是,这种聚合物与碳纳米管间的包裹作用是可逆的,通过改变溶剂体系,聚合物链能从SWNTs管壁上脱落,而且不会影响SWNTs的结构和性质.他们还提出了聚合物链在碳纳米管表面缠绕的3种方式(见图1).赵丽萍等以一种含碱性颜料吸附基团的嵌段结构共聚物聚氨基甲酸乙酯(PAME,BYK—CHEMIEGmbH公司生产)对碳纳米管进行了功能化,分散介质为乙醇.利用共聚物间空间位阻的存在,大大削弱了范德华力的影响,显着改善了碳纳米管在乙醇介质中的分散性,碳纳米管浓度达到10g/L.Bandyopadhyaya等将SWNTs在阿拉伯树胶(GA)水溶液中超声,得到可在数月内保持稳定的悬浮液,这种方法同样适用于MWNTs.他们也认为,GA聚合物链的空间位阻作用是克服碳纳米管间范德华力的主要原因. Islam等1271将单壁碳纳米管在十二烷基苯磺酸钠(NaDDBS)溶液中超声,利用二者间的物理作用,制备了高浓度稳定的SWNTs水悬浮液,原子力显微镜的结果表明,对于浓度高达20mg/mL的SWNTs溶液而言,单根碳纳米管占63%以上.江琳沁等I引系统研究了十二烷基硫酸钠(SDS)对MWNTs 在水中分散性的改善,并采用∈一电位,红外光谱等手段对分散及吸附机理进行了研究.研究表明:SDS的烷基链是通过疏水作用吸附在碳纳米管表面的,SDS上的硫酸根增加了碳纳米管表面的负电量,增加了碳管间的静电排斥力,从而提高悬浮液的稳定性.作者还给出了碳纳米管悬浮液稳定性随碳管和SDS浓度变化的图谱(见图2).116图1聚合物PVP在碳纳米管表面的3种可能的缠绕方式ⅢweigtttofCqqT~,6图2十二烷基硫酸钠(SDS)分散多壁碳纳米管的稳定性图谱汹D--高度分敬∞一少量团聚▲一严重团聚Lil将SWNTs在150g/L的NaOH/乙醇一水(5:1)溶液中超声处理,利用溶液对碳纳米管表面良好的润湿作用,使乙醇钠等离子扩散到碳管束中间,吸附在单根碳管表面,降低管间相互作用力,从而使单根碳管从碳纳米管束上剥离出来.处理后的碳纳米管可容易地溶解在N,N一二甲基甲酰胺(DMF),四氢呋喃(THF),氯仿,四氯乙烯,N一甲基一2一吡咯烷酮(NMP)及环氧树脂等多种有机溶剂中,在NMP中的溶解度达8mg/mL,而且悬浮液可稳定数星期.红外光谱的结果表明,这是一个物理过程,并未有新的共价键生成.3无机纳米颗粒改性碳纳米管碳纳米管经过有机功能化后,表面带上多种活性基团,但为保障其在无机基体介质中良好的分散性,往往需要在功能化的碳纳米管表面包覆或填充某些无机纳米颗粒,改善其与基体的界面结合,从而最大限度地发挥碳纳米管的优异性能.同时,这种无机颗粒改性的碳纳米管本身在非均相催化,太阳能电池,发光材料,传感器等方面也具有重要应用.酸化的碳纳米管由于表面具有一0H,一C00H等活性基团,可以将金属离子或微粒”拴”在碳管上,从而实现无机粒子在碳管表面的包覆.Y u等1成功地将Pt纳米颗粒包裹在酸处理的碳管表面.Huang等¨利用TiC1在碳纳米管硝酸溶液中的水解,原位地将金红石相TiO:颗粒包裹在碳纳米管表面.Liu等在酸化的碳纳米管与Ni¨,Fe,的混合物中滴人NaOH溶液,经水热处理,成功地在碳纳米管表面包覆了NiFeO纳米粒子.利用共价功能化的碳纳米管与有机化合物保护的无机粒子间的化学反应,同样可以实现碳管表面的无机改性.Banerjeel首先对单壁碳纳米管(SWNTs)表面进行酸化处理,在碳纳米管(carbonnanotubes,简称CNTs)表面产生多个羧基基团,利用羧基基团与胺化的TiO颗粒间的反应,得到了TiO颗粒包覆的SWNTs.Ravindran等用含有巯基和端胺基的有机物稳定ZnS包覆的CdSe纳米晶,在乙烯基碳化二亚胺(EDC)脱水剂的作用下,使其胺基与酸处理过的碳管表面的羧基发生偶合反应,以此使半导体纳米晶附着在碳管末端.这种异质连接可作为纳米电子和光电子器件的组建部件等使用.Haremza等通过胺基功能化的CdSe纳米晶与酰卤基团改性的单壁碳纳米管反应的方法实现了CdSe纳米晶在碳管表面的附着.碳纳米管经功能化处理后,表面所带的活性基团在液相介质中常常离解而带有某种电荷,金属离子等受静电引力的作用,会吸附在这些活性基团上,再进行原位合成反应,将生成纳米粒子改性的碳纳米管.图3列举了一些常用表面活性剂及氨气处理后碳管表面垂一电位随pH值的变化曲线.这种方法十分有效,而且选择不同的表面处理手段对碳管表面带电状况进行调控,可实现多种金属,氢氧化物,氧化物,硫化物对碳纳米管的均匀包裹或填充.ZhaoLP_31等以硫化钠为硫源,SDS对碳纳米管进行表面改性,采用原位合成的方法在多壁碳纳米管表面均匀包裹了一层ZnS纳米颗粒,既能保证碳纳米管与ZnS晶粒的有效结合,又能保持碳纳米管霄电子结构的完整性.Jiang等采用2种分散剂SDS和PEI对碳纳米管表面进行非共价键改性,通过原位反应制得CdS包裹的碳纳米管复合材料,以氨气开口的碳纳米管为原料,采用毛细管填充法制备了CdS纳米线填充的碳纳米管复合材料.作者还以SDS改性的MWNTs为原料,利用醋酸锌与氢氧化锂之间的原位反应,在碳纳米管表面均匀包裹了ZnO纳米粉体.这种复合粉体具有极高的光催化活性,对亚甲基蓝降解的光催化活性较单独的ZnO颗粒提高了2倍.作者将其归因于碳纳米管到抑制电子空穴复合的作用.另外,由于碳管独特的结构,还可囤以起到限制原位生成的纳米颗粒长大的作用,在对CdS/MWNTsI371以及ZnS/MWNTs[1的紫外可见光谱分析中,均发现明显的量子尺寸效应.60耋:g墓0瑚_40;一.{毒.一2468lOl2DH经不同处理的碳纳米管考一电位随pH值的变化关系a一原始碳管b一吸附聚乙烯亚胺(PEI)c一氨气处理d一吸附柠檬酸e一吸附PAA卜一吸附SDSg一氨气处理后吸附PEISun等提出一种新颖的方法——反微乳非共价键合法,实现了ZnO,MgO纳米粒子在碳管表面的包覆.在117NaDDBS/环己烷/TritonX一114微乳体系中,利用TritonX一114对二价金属离子的萃取作用,使金属离子聚集在油一水界面,NaDDBS烷基链沿碳管轴向方向水平吸附在碳管表面,疏水链伸入油相.当NHH:O溶液加入时,金属氢氧化物从稳定的微乳液中沉积出来,经过煅烧后,生成表面附着氧化物颗粒的碳纳米管.该方法具有一系列显着优点,如碳纳米管与无机颗粒间是通过非共价键结合的,保证碳纳米管固有的各种物理和化学性质不被破坏;无机纳米颗粒的合成反应被限制在纳米级的微乳液滴中,颗粒尺寸小,团聚程度低;可用于2种或多种无机纳米颗粒在碳纳米管上的包覆等.另外,利用未改性碳纳米管与无机颗粒间较弱的疏水力也可以实现无机颗粒在碳管表面的包覆,但这方面的报道不多,仅Ellis等在2003年报道了疏水作用实现Au颗粒在碳管表面连接的结果,辛硫醇单层保护的金纳米簇连接到未经氧化处理的碳管表面,是通过二者间弱的疏水作用实现的.4结束语目前碳纳米管的合成和应用已经成为材料学界研究的前沿和热点,碳纳米管以其独特的结构和优异的性能,将在纳米制造技术,生物技术,能源,催化,电子材料等方面获得重要应用.如何通过表面处理实现碳纳米管的高度分散并改善其与其它功能和结构材料的相容性,成为推进碳纳米管实用化的关键课题,开展这方面的研究具有重要的意义.对于碳纳米管的分散及表面改性研究,我们认为应着重从以下3方面考虑:(1)选择较为温和的实验条件,最大限度地保持碳纳米管完整的结构和性能;(2)着重研究低成本,大批量简单有效的功能化方法,在这方面气体处理,无溶剂化反应等手段可发挥重要作用.另外,应注重碳纳米管化学与超声化学,微波学,光电化学等多学科的交叉,借助先进的实验手段,实现这一目标;(3)丰富完整碳纳米管的无机改性的研究体系,利用碳管与无机物质间功能特性的协同作用,拓展碳纳米管的应用范围.参考文献1IijimaS.Helicalmicrotubulesofgraphiticcarbon.Nature,1991,354:56—5 82TsangSC.ChenYK,GreenMLH,eta1.Asimplechemicalmethodofopenin gandfillingcarbonnanotubes.Nature,1994,372:159—1623LagoRM,TsangSC,GreenMLH.Fillingcarbonnanotubeswithsmallpalla diummetalcrystallites:theeffectofsurfaceacidgroups. JChemSocChemCommun,1995(13):1355—1356.4LiuJ,RinzlerAG,GaiHJ,eta1.Fullerenepipes.Science,1998,280:1253—1 2565ChenJ,HamonMA,HuH,eta1.Solutionpropertiesofsingle—walledcarbo nnanotubes.Science,1998,282:95—986SunYP,HuangW,LinY,eta1.Solubledendron—functionalizedcarbonnan otubes:preparation,characterizationandproperties.ChemMater,2001,13:2864—28697FuK.HuangW,LinY,eta1.Defunctionalizationoffunctionalizedcarbonna notubes.NanoLett,2001(1):439—4418HamonMA,ChenJ,HaddonRC,eta1.Solutionpropertiesofsingle—walle dcarbonnanotubes(s—SWNTs).JAmChemSoc,2001,123(4):733—7349QinY,ShiJ,WuW,eta1.Conciseroutetofunctionalizedcarbonnanotubes.J PhysChemB,2003,107(47):12899—1290110RiggsJE,GuoZ,CarrollDL,eta1.Strongluminescenceofsolubilizedcarb onnanotubes.JAmChemSoc,2000,122:5879—588011CzerwR,GuoZX,AjayanPM,anizationofpolymersontocarbon nanotubes:aroutetonanoscaleassembly.NanoLett,2001(1):423—42712LiuZF,ShenZY,ZhuT,anizingsingle—walledcarbonnanotubes ongoldusingawetchemicalself-assemblingtechnique?Langrnuir,2000.16(8):3569—357313Mickels onET’HuffmanCB,MargraveJL,eta1.Fluorinationofsingle—w allcarbonnanotubes.ChemPhysLett,1998,296:188一ll8l415l6l7l9202l22232526272829303l323334353637194BoulPJ,LiuJ,SmalleyRE,eta1.Reversiblesidewallfunctionalizationofbuc kytubes.ChemPhysLett,1999,310:367—372KhabasheskuVN,BillupsWE,Margrave.Fluorinationofsingle.wallcarbon nanotubosandsubsequentderivatizationreactions.AccChemRes,2002,35:1087—1095LiangF,SadanaAK,PeeraA,eta1.Aconvenientroutetofunctionalizedcarbo nnanotubes.NanoLett,2004,4(7):1257—1260¨uMH,Y angYL,ZhuT,eta1.Chemicalmodificationofsingle?walledcarbon nanotubeswithperoxytrifluoroaceticacid.Carbon.2005,43:1470—1478SunY,WilsonSR.SchusterDI.Highdissolutionandstronglightemissionofc arbonnanotubesinaromaticaminesolvents.JAmChemSoc.2001.123:5348—5349DykeCA,TourJM.Solvent.freefunctionalizationofcarbonnanotubes.JAmChemSoc,2003,l25:l156一l157SunJ,GaoL,LiW.Colloidalprocessingofcarbonnanotubes/aluminacompo sites.ChemMater,2002,14:5169—5172JiangLQ,GaoL.Modifiedcarbonnanotubes:aneffectivewaytoselectiveatta chmentofgoldnanoparticles.Carbon,2003,41:2923—2929CurranSA,AjayanPM,BlauWJ,eta1.Acompositefrompoly(p-phenylenevi nylene?co?2,5-dioctoxy-m?phenylenevinylene)and carbonnanotubes:anovelmaterialformolecularoptoelectronics.AdvMater, 1998,10(14):109l一1093StarA,StoddartJF,SteuermanD.Preparationandpropertiesofpolymer-wrap pedsingle-walledcarbonnanotubes.AngewChemIntEd.2001,40(9):l72l一1725O’ConnellMJ,BoulP,EricsonLM,eta1.Reversiblewater-solubilizationofsi ngle?walledcarbonnanotubosbypolymerwrapping. ChemPhysLett,2001,342:265—27lZhaoLP,GaoL.Stabilityofmulti—walledcarbonnanotubesdispersionwith copolymerinethano1.ColloidsSurfacesA,2003,224(1~31:127一l34BandyopadhyayaR,Nativ—RothE,RegevO,eta1.Stabilizationofindividu alcarbonnanotubesinaqueoussolutions.NanoLett,2002(2):25—28IslamMF,RoilsE,BergeyDM,eta1.Highweightfractionsurfactantsolubiliz ationofsingle-wallcarbonnanotubesinwater.NanoLett,2003,3(2):269—273JiangLQ,GaoL,SunJ.Productionofaqueouscolloidaldispersionsofcarbon nanotubes.JColloidInterfaceSci,2003.26o:89—94LiQw,KinlochIA,WindleAH.Discretedispersionofsingle?walledcarbonn anotubos.ChemCommu,2005(26):3283—3285Y uRQ,ChenL,LiuQ,eta1.Platinumdepositiononcarbonnanotubesviache micalmodification.ChemMater,1998.10:718—722HuangQ,GaoL.ImmobilizationoffutileTiO2onmuhiwalledcarbonnanotu bos.JMaterChem,2003,13:1517—1519LiuYQ,GaoL_Astudyontheelectricalpropertiesofcarbonnanotubes?NiFe z04nanocomposites:effectofthesurfacetreatmentof carbonnanotubes.Carbon,2005,43(1):47—52BanerjeeS,WongSS.Synthesisandcharacterizationofcarbonnanotube?nan ocrystalheterostructures.NanoLett,2002.2(3):195—200 RavindranS,ChaudharyS,ColbumB,eta1.Covalentcouplingofquantumdo tstomultlwalledcarbonnanotubosforelectronicdeviceapplications.NanoLett,2003(3):447—453HaremzaJM,HahnMA,KraussTD,eta1.AttachmentofsingleCdSenanocry stalstoindividualsingle?walledcarbonnanotubos.NanoLett,2002(2):1253—1258ZhaoLP,GaoL.Coatingofmulti—walledcarbonnanotubeswiththicklayers oftin(IV)oxide.Carbon,2004,42(8—9):1858—1861JiangLQ,GaoL.FabricationandcharacterizationofZnO?coatedmulti?wall edcarbonnanotubeswithenhancedphotocatalyticactivity. MaterChemPhys,2005,91(2?3):313—31638JiangLQ,GaoL.CdS39psulated,CdSnanocrystals?enrobedcarbonnanotuboscompositesandtheir UV?visproperties.ChemLett,2004,33(9):1114—1115SunJ,GaoL,1wasaM.Noncovalentattachmentofoxidenanoparticlesontoc arbonnanotubesbyusingwater-in-oilmicroemulsions. ChemComm,2004(7):832—833EllisA V,VijayamohananK,GoswamiR,eta1.Hydrophobicanchoringofmo nolayer-protectedgoldnanoclusterstocarbonnanotubos.NanoLett,2003,3(3):279—282119。
碳纳米管的改性及其应用

自 1991年 ,S.Iijima发 现 碳 纳 米 管 (carbon nanotubes,cNTs)以来 [1],CNTs因其 独 特 的结 构 特 征 、奇异 的物理 化 学性 能 和在 未 来 高科 技 领域 潜 在 的应 用 价值 而 备受 人 们关 注 ,很 快成 为 物 理 、化 学 、 生物 、材料 ,医药 等领 域 的研究 前沿 和热 点 。 目前 国 内外 在 CNTs的制 备 、纯 化 、功 能 化 、性 能应 用 等 方 面 已取 得 了大量 的研 究成 果 。随着 CNTs大 量制 备 技术 的 日趋 成熟 及 对其 研 究 的逐 渐深 入 ,现在 人 们 更 为关 注 CNTs的实 际 应用 ,尤 其 是将 CNTs与 聚 合 物 的 复合 。CNTs的 改性 是 实现 其应 用 价值 的前 提和 基 础 。碳纳 米 管表 面 改性 是 通 过物 理 、化 学 方 法改 变 CNTs表 面 的状 态 和 结构 ,提 高 它 的表 面 活 性,改善其 分散 性,增加 与其 它物 质 的相容性 。
非共 价作 用 的表 面 改性 是 利 用表 面活 性剂 、聚
合物 或天 然生 物大分 子 化合 物等 吸 附在 CNTs表 面 以增 加其溶 解性 。这 类方 法一 般 只是 改变 CNTs的 表面 性 质而 不会 破 坏其 原 有结 构 ,对 于保 持 CNTs 的某 些独 特 的物理性 能具 有重要 意 义 。 1.1.1 表 面活性 剂
碳纳米管的改性

1.碳纳米管进行酸处理后,碳纳米管表面产生大量的官能团;再将其在sn和Pd溶液中进行敏化活化处理,使碳纳米管表面形成密集的活化点。
结果表明:通过化学沉积方法,金属镍可在活化点沉积并形成包覆层;碳纳米管的改性,高密度的活化点及较低的沉积速率是得到连续包覆层的关键;热处理使得包覆层更加光滑致密。
实验步骤为:1)将碳纳米管在HNO。
和Hz()按体积比]:2配制的溶液中搅拌、超声波分散,加热煮沸90min,清洗,再在HCI和H。
()按体积比4:3配制的溶液中进行同样的处理后,即得到纯化的碳纳米管;2)将纯化过的碳纳米管在10 g/i。
SnCl:·2H。
O十40 g/I,Hcl溶液中进行敏化处理40 min;3)用敏化后的碳纳米管在0,5 g/i,PdC[z+0.25 mI。
HCI溶液中活化处理们min。
每一步骤后均用去离子水充分洗涤。
2.碳纳米管因其优异的力学、物理性能,是一种理想的复合材料增强体,但其与基体金属的润湿性较差.通过对镀钴前碳纳米管的微波、氧化、敏化和活化处理,改善了碳纳米管的表面性能并在碳纳米管表面增加了活化点,成功地在碳纳米管表面镀上一层较为连续的金属钴,以改善碳纳米管与金属基体的润湿性,增强与金属基体的界面结合力.并用XRD、TEM对镀钴后的碳纳米管进行了表征.3. 采用微波对碳纳米管进行热处理,消除非晶碳改善碳纳米管结晶度。
然后将微波处理过的碳纳米管分别用4mol/L的NaOH溶液、浓HCl和浓HNO<,3>进一步提纯和氧化处理,除去其中的Si、Fe、Al等杂质,进一步提高碳纳米管的纯度。
浓HNO<,3>处理碳纳米管时在碳纳米管表面可接枝羰基(>C=O)、羟基(—OH)、羧基(—COOH)等有机官能团,改善其表面性能,这些有机官能团有利于对碳纳米管进行敏化和活化处理。
4. 通过硝酸和盐酸的纯化,得到了纯度较高的碳纳米管,并使碳纳米管表面产生大量的官能团5. 通过浓硝酸回流处理以及聚乙烯醇氧化的方法改善碳纳米管的分散性,碳纳米管的顶端被打开,随着时间的增加,弯曲的碳纳米管断裂成较短的碳纳米管,较好的解决了碳纳米管的团聚问题。
碳纳米管表面改性工艺参数优化试验研究

第 2期
王
誉 等 :碳 纳米 管表 面改 性 工 艺参 数优 化试 验研 究
17 1
简单 以及镀层 晶粒 的细密 、 隙率低 , 孔 耐腐蚀性
高 、 观光亮 等 特 点 成 为碳 纳 米 管 涂 层 的重 要 方 外 法 . 目前 人 们 对 碳 纳 米 管 镀 镍 的研 究 还 比较 少 ]由于碳 纳 米 管 的 分 子 间 结 合 力 较 大 , . 易 于 团聚 , 化程 度 高 、 面活 性 低 等特 点 , 墨 表 比较 难
第1 1卷 第 2期
21 0 2年 6月
材
料
与 冶
金
学
报
V0.11 1 No .2
J un lo tr l a d Meal ry o r a fMaei s n tl g a u
Jn 02 u e2 1
碳 纳 米 管 表 面 改 性 工 艺 参 数 优 化 试 验 研 究
从 而带 来 复合 材料 的一 次 飞 跃 . 纳 米 管 具 有 比 碳 其 他微 米级 增 强 体更 好 的性 能 , 改 善基 体 材料 是 性 能 理想 的纳 米级 增 强 体 . 纳 米 管 在 改 性 金 碳 属基 复合 材料 中出现 的主要 问题是 增强 体 与基 体
材料 的相 容性 . 究 表 明可 以通 过 在 碳 纳 米 管 表 研
管作为复合材料 的增强相 , 以显著地提高和改 可
善材 料 的强 度 、 弹性 等力 学性 能 以及 电磁学 性能 ,
收 稿 日期 :2 1 -41 . 0 20 -6 基 金 项 目 :沈 阳市 自然 科 学 基 金 项 目 (0 12 18 2 8—1— 0 ) 07 .
高能束流辐照法 等, 中表 面化学镀 以其设备 其
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
碳纳米管的表面改性1、碳纳米管的简单介绍碳纳米管是由碳六边形的石墨烯片同轴排列、两端被像富勒烯结构的端帽封口而形成一个微小的管,直径从几个埃到十几个纳米,长度可以到达几个厘米。
碳纳米管有单壁碳纳米管和多壁碳纳米管两种主要类型单壁碳纳米管多壁碳纳米管CNT的优良性能⏹独特的分子结构:具有显著的电子特性,是构建下一代电子器件和网络颇具吸引力的材料⏹非凡的抗张强度:可用于制造CNT加强纤维和用作聚合物添加剂⏹在分析化学领域的应用包括制作各种特定用途的生物/化学传感器及纳米探针(例如,用作原子力显微镜探针尖,在体检测的生物探针等)高的比表面积和极强的吸附性碳纳米管作为储⏹高的比表面积和极强的吸附性:碳纳米管作为储氢、储能材料CNT 的局限性⏹在电子线路的微型化方面,因为CNT 是极端疏水的,并形成不溶的集合体,很难组装成有用的结构⏹由于CNT 的化学惰性,连接纳米簇之前要首先对其表面进行活化和分散。
⏹制备、处理或操作这种纳米工程组分或共聚物时制备、处理或操作这种纳米程组分或共聚物时,需要先分散和溶解CNT,但CNT 在一般有机溶剂和水中是不溶的。
⏹CNT 的许多潜在应用都需要了解它的光激发态的性能,但CNT 在溶剂中的不溶性限制了对其的定量研究。
2、碳纳米管的表面改性⏹共价功能化:一般采用的手段是用浓酸氧化开口,截成短管,使末端或(和)侧壁的缺陷位点带上羧基,然后再进行修饰1)端口功能化Chen等[1]利用氧化开口的SWNT与SOCl2反应,再与十八胺反应,将长的脂肪链连接到CNT上,实现了CNT在有机溶剂中的溶解。
溶解的CNT与卡宾试剂进行溶液反应,实现了管壁卡宾功能化,开辟了碳管管壁的液相化学Liu等[2]同样是利用氧化开口的SWNT,通过酰化胺化反应将NH2(CH2)11SH接到碳管的端口,进一步实现了金纳米颗粒的固定;进步实现了金纳米颗粒的固定Nguyen等[ 3 ]构置垂直排列的CNT阵列纳米电极平台,采用在CNT间隙填充旋压玻璃( spin on glass, SOG)的方法,进行端口选择性氧化、继而采用碳化二亚胺辅助活(spin on glass SOG)进行端口选择性氧化继而采用碳化二亚胺辅助活化法,实现了CNT阵列的端口核酸功能化侧2)侧壁功能化Hazani等[ 4 ]通过碳化二亚胺辅助酰胺化,实现了SWNT胺基功能化的低聚核苷酸的共价修饰,得到高水溶性的加合物。
得到高水溶性的加合物Stevens等[5 ]利用氟化碳管作为前体,端胺基二胺为亲核试剂,将N-次烷胺基通过C-N 键共价连接到SWNT的侧壁。
Saini等[ 6 ]利用烷基锂试剂将烷基接到氟代SWNT的侧壁。
这种侧壁烷基化的CNT可溶于常见的有机试剂,例如四氢呋喃、氯仿等。
H[7](PEG)种功能化方法 Huang等[ 7 ]以端胺基聚乙二醇低聚物( PEG)作为功能化试剂,采用3种功能化方法。
结果表明,SWNT与端胺基有机物之间的作用是比较复杂的,它取决于功能化反应条件。
[8]报道了一种免溶剂制备功能化Dyke等[ 8]报道了种免溶剂制备功能化SWNT的方法,对SWNT实现了各种42取代苯胺的侧壁功能化,为大规模的碳纳米管功能化开辟了新的途径⏹非共价功能化独特的优点: (1)不损伤碳管的π体系;有望将碳管组装成有序网络(2)有望将碳管组装成有序网络。
1)聚合物功能化O ′Connell 等[9 ]通过非共价连接聚乙烯吡咯(PVP)(PSS)烷酮( PVP)和聚苯乙烯磺酸盐( PSS)于SWNT 上,实现了线性聚合物功能化,使其可溶于水。
这种功能化方法可用于它的纯化、分散,并可把SWNT 引入生物等相关体系Wang 等[ 10 ]利用Nafion 作为溶解试剂实现g []了对CNT 的良好分散与溶解,为制备基于CNT 的生物传感器提供了有效途径。
2)淀粉功能化Star等[ 11 ]提出用碘和正丁醇等小分子作为模板,将直链淀粉预组装成左手螺旋结构, SWNT与小分子从而使其溶于水中通过系列竞争进入螺旋内部,从而使其溶于水中。
通过一系列的物理操作,可将SWNT以超分子淀粉包覆物的形式与无定形碳分离,进步得到纯的SWNT。
进一步得到纯的3)环糊精功能化环糊精可通过范德华力及疏水作用吸附在CNT 表面,使其均匀分散于水中。
将功能化的碳管用于功能化复合电极的构置及电化学表征。
结果表明,能化复合电极的构置及电化学表征结果表明CDs的吸附可赋予CNT一些特定功能: (1) 选择催化性能。
(2)一定的分子认知能力,性能定的分子认知能力4)生物分子功能化Azamian等[ 12 ]在水溶液中将各种金属蛋白和酶分别吸附到经过氧化、纯化和真空退火的SWNT上。
结果表明,虽然SWNT的化学氧化有助于分散,并且因此影响生物功能化的程SWNT度, SWNT的这种导电和表面性能使它在异相电子传递领域有显著优势。
Dieckmann等[ 13 ]特别设计了双亲(两性)α-螺旋肽链,它不仅能溶解和包覆CNT,而且能通过已被肽包覆的CNT之间的肽-肽作用,来控制肽包覆的CNT自组装成超分子结构。
自组装成超分子结构5)芳香环化合物功能化Chen等[ 14 ]介绍了一种简易的非共价功能化SWNT侧壁的方法。
这种非共价功能化方法是利用双功能化分子12的方法。
这种非共价功能化方法是利用一双功能化分子芘丁酸琥珀酰胺酯,它在有机溶剂DMF或甲醇中不可逆的吸附在疏水的SWNT表面。
这一技术可专一有效地固定铁蛋白、抗生蛋白链菌素、金纳米颗粒等小生物分子及无机蛋白抗生蛋白链菌素金纳米颗粒等小生物分子及无机纳米颗粒。
Zhang等[ 15 ]发现蒽的衍生物可强烈吸附与SWNT上。
蒽及其衍生物在SWNT上的吸附量随芳环上取代基的不同而不同。
其中SWNT是电子给与者,蒽类化合物是电子接收者。
⏹纳米微粒与CNT的异质连接碳纳米管功能化的发展,带动了量子点异质连接的发展。
由于CNT的化学惰性,连接纳米簇之前要首先对其表面进行活化。
化学处理例如:用硝酸湿氧化,可使CNT表面面进行活化化学处理例如连上锚合基团( -OH , -COOH , =C=O ) ,从而将金属微粒或离子拴在碳管上。
微粒或离子“拴”在碳管上。
Lordi等[ 16 ]利用原位还原K2 PtCl4和离子交换,通过羧基将Pt纳米簇拴在CNT上纳米簇“拴”在化学镀优势:1)许多金属都能通过化学镀的方法沉积在几乎所有经过处理的衬底上;2)化学镀具有优良的均镀和深镀能力,不但能改善颗粒或短纤维与基体的湿润性,而且还能抑制有害的化学反应并不损害增强相本身的强度;)3)从目前在石墨微粉表面化学镀镍、钴等情况看,人们对微米级的颗粒或短纤维所进行的化学镀研究均取得较好的成果。
1)化学镀Ni-经过涂覆的碳纳米管对镁基材料的增强效果更明显。
2)化学镀CuCu-增加碳纳米管和基体的润湿性3)化学镀Co-P合金-,具有金属的导电性和导热性, 同时也具备石墨的润滑性、耐磨性。
4)化学镀Ag-形成金属或超导纳米线,将有可能实现碳纳米管与金属的低电阻接触,这是碳纳米管被用于未来微纳电子器件时所期望的。
5)化学镀Au-包覆导电性好的贵金属Au,可以实现零电阻接触。
3、结束语各种功能化方法得到的CNT,具有良好的溶解性和分散性,使它可用于色谱、毛细管电泳等液相散色谱管等分离技术领域。
纳米微粒及量子点的连接,为各种纳米器件的组建、构置与层次集结提供了可能。
总而言之, CNT功能化的发展必将大大开拓CNT 的应用领域和实用化进程。
的应领域实化进程参考文献[1] Chen J, Hamm M A, Hu H, Chen Y, Rao A M, Eklund P C, Hadon R C. Science, 1998, 282:95~98[2] L iu J , RinzlerA G, Dai H, Hafner J H, Bradley R K, Boul P J , Lu A, Iverson T, Shelimov K, [],,,,y,,,,, Huffman C B, Rodriguez2 Macias F, Shon Y2S, Lee T R, ColbertD T, Smalley R E. Science, 1998, 280: 1253~1256[3] Nguyen C V, Delzeit L, CassellA M, L i J , Han J , MeyyappanM. N ano Lett. , 2002, 2:10791081~[4] HazaniM, Naaman R, Hennrich F, KappesM M. N ano Lett. , 2003, 3 (2) : 153~155[5] Stevens J L, Huang A Y, Peng H, Chian IW, Khabashesku V N, Margrave J L. N ano Lett. ,2003, 3 (3) : 331~336[6]Saini R K, Chiang IW, Peng H, Smalley R E, Billup sW E, Hauge R H, Margrave J L. J. Am.Chem. Soc. , 2003, 125(12) : 3617~3621[7] HuangW J, Fernando S, Allard L F, Sun Y P. N ano Lett. , 2003, 3 (4) : 565~568[8] Dyke C A, Tour J M. J. Am. Chem. Soc. , 2003, 125 (5) : 1156~1157[8]D k C A T J M J A Ch S125(5)1156[9] O′ConnellM J , Boul P, Ericson L M, Huffman C, Wang Y, Haroz E, Kuper C, Tour J ,Ausman K D, Smalley R E.Chem. Phys. Lett. , 2001, 342: 265~271[10] Wang J , MusamehM, L in Y. J. Am. Chem. Soc. , 2003, 125 (9) : 24082409[10]Wang J,MusamehM,L in Y.J.Am.Chem.Soc.,,125(9):2408~[11] StarA, Steuerman D W, Heath J R, Stoddart J F. Angew. Chem. Int. Ed. , 2002,41: 2508~2512[],,,g,[12] Azamian B R, Davis J J , Coleman K S, Bagshaw C B, GreenM L H. J. Am.Chem. Soc. 2002, 124: 12664~12665[13] Dieckmann G R, Dalton A B, Johnson P A, Razal J , Chen J, Giordano GM, Munoz E,Musselman IH, Baughman R H,Draper R K. J. Am. Chem. Soc. , 2003, 125 (7) :M sselman IH Ba ghman R H Draper R K J Am Chem Soc125(7)1770~1777[14] Chen R J , Zhang Y G, Wang D W, Dai H. J. Am. Chem. Soc. , 2001, 123: 3838~3839[15] Zhang J, Lee J K, Wu Y, Murray R W. N ano Lett. , 2003, 3 (3) : 403~407[16] LordiV, Yao N, Wei J. Chem. M ater. , 2001, 13 (3) : 733~737。
