(整理)从计算设置学平法之二剪力墙的计算设置
最新剪力墙平法之二
剪力墙平法之二从计算设置学平法之二——剪力墙的计算设置介绍剪力墙分为墙身、墙柱（暗柱和端柱）和墙梁（暗梁和连梁）。
剪力墙墙身中的钢筋一般有水平钢筋、垂直钢筋和拉筋。
墙柱的钢筋有纵筋、箍筋和拉筋。
墙梁的钢筋也分为纵筋和箍筋，有时候还有拉筋。
下面主要介绍剪力墙的钢筋算法，墙柱的算法见柱/墙柱计算设置介绍，墙梁的计算比较简单，这里不做详细介绍。
一、剪力墙算量基本方法：一、水平筋的计算（图集规定）：（一）长度计算：水平筋计算，需要根据端部是暗柱或端柱，取不同的做法。
一字型端部无暗柱的水平筋做法，见03G101-1第47页；采用U形封边或者端部弯折15d。
有暗柱的L形和T形墙水平筋做法，见03G101-1第47页；有端柱的墙水平筋做法，见03G101-1第47页。
（二）根数计算：根数=（墙高-起步）/间距+1，扣洞口。
二、垂直筋的计算：（一）长度计算：1、基础层：插筋长度=露出长度（按规范计算，见计算设置第20项）+搭接长度+基础厚度-保护层+弯折（按规范取，见计算设置第21项）垂直筋长度=层高-本层露出长度+上层露出长度，见03G101-1第48页。
2、中间层：垂直筋长度=层高-本层露出长度+上层露出长度，见03G101-1第48页，同上图。
3、顶层：垂直筋长度=墙高-本层露出长度-节点高+锚固，见03G101-1第48页。
（二）根数计算：根数=（净长-2*起步）/间距+1，扣洞口。
三、拉筋的计算：（一）长度计算：墙身范围内拉筋长度=bw(墙厚)-2*保护层+2*拉筋弯勾长度+拉筋调整长度边框梁范围内拉筋长度=hb(边框梁截面宽度)-2*保护层+2*拉筋弯勾长度+拉筋调整长度（二）根数计算：1、计算拉筋应扣除连梁、洞口范围；2、当墙上有暗梁、边框梁时，且暗梁、边框梁输入了拉筋时，则需要扣除暗梁、边框梁的范围；3、当墙上有暗梁、边框梁时，且暗梁、边框梁没有输入拉筋时，则不扣除暗梁、边框梁的范围，同时边框梁范围的拉筋长度应根据边框梁的截面宽度进行计算；4、计算拉筋数量时，还需要根据节点设置中拉筋的布置方式进行排列计算；拉筋双向布置计算方法：1、N=ceil（墙净面积/拉筋面积）+12、拉筋面积=S1*S2拉筋梅花布置计算方法：1、N=2*[ceil（墙净面积/拉筋面积）+1]二、软件计算设置：一、公共设置项：2.纵筋搭接接头错开百分率：提供四种选项。
建筑剪力墙工程量计算
建筑剪力墙工程量计算在建筑工程中，剪力墙作为一种重要的结构构件，其工程量的准确计算对于项目的预算编制、成本控制以及施工进度安排都具有至关重要的意义。
剪力墙不仅能够提供良好的抗侧力性能，保证建筑物在水平荷载作用下的稳定性，还在很大程度上影响着整个建筑结构的安全性和经济性。
剪力墙工程量的计算并非一项简单的任务，它需要我们对剪力墙的结构特点、施工工艺以及相关的计算规则有深入的了解。
在计算之前，我们首先要明确剪力墙的构成部分，通常包括混凝土墙体、钢筋以及可能存在的预埋件等。
对于混凝土墙体部分的工程量计算，我们需要考虑墙体的长度、宽度和高度。
墙体的长度通常是按照轴线之间的距离来计算，但需要注意的是，如果墙体两端存在暗柱或者端柱，那么暗柱和端柱部分应并入墙体长度内。
墙体的宽度则是指墙体的厚度，这一厚度在设计图纸中一般会有明确的标注。
而墙体的高度，是从基础顶面（或楼板顶面）算至上一层楼板顶面的垂直距离。
在实际计算中，我们还需要考虑一些特殊情况。
比如，当剪力墙中有门窗洞口时，应扣除洞口所占的体积。
洞口上方如果有过梁，过梁的体积应单独计算，并从剪力墙的工程量中扣除。
此外，如果剪力墙与柱、梁等构件相交，其交接部分的体积计算也需要按照相应的规则进行处理。
接下来是钢筋工程量的计算。
剪力墙中的钢筋主要包括竖向钢筋、水平钢筋和拉筋。
竖向钢筋的长度计算需要根据剪力墙的高度、钢筋的连接方式以及锚固长度等因素来确定。
水平钢筋的长度则通常是根据墙体的长度减去保护层厚度，并考虑钢筋的搭接长度。
拉筋的数量和长度则要根据设计要求以及墙体的尺寸来计算。
在计算钢筋工程量时，我们要特别注意钢筋的锚固和搭接长度。
这些长度的取值通常是根据钢筋的种类、直径以及混凝土的强度等级等因素来确定的。
同时，还需要考虑钢筋的弯曲调整值，以确保计算结果的准确性。
除了混凝土和钢筋，剪力墙中可能还存在一些预埋件，如钢板、螺栓等。
这些预埋件的工程量应根据设计图纸的要求，分别计算其重量或者数量。
剪力墙计算公式
第一部分剪力墙1、墙端无柱时水平钢筋长度＝墙长-保护层+弯折10d当墙厚度较小时，墙两侧钢筋在墙端处连通，不再单根设置弯折,且搭接长度为lle(ll) 水平筋长度=墙长-保护层2、墙端为暗柱时转角墙外侧水平钢筋长度＝墙长-保护层转角墙内侧水平钢筋、翼墙水平钢筋、端部暗柱墙水平钢筋长度＝墙长-保护层+弯折15d端部为暗柱时=墙长-保护层+弯折10d3、墙端为端柱时（1）外侧钢筋长度＝墙净长＋柱宽-保护层+15d 内侧钢筋长度＝墙净长＋柱宽-保护层+15d二、剪力墙墙身竖向钢筋1、基础插筋长度＝基础厚-保护层+上层露出长度+节点设置中的基础弯折+搭接长度lie2、首层墙身纵筋长度＝首层层高—本层露出长度+上层露出长度+搭接长度lie。
3、中间层墙身纵筋长度＝本层层高-本层露出长度+上层露出长度+搭接长度lie4、顶层墙身纵筋长度＝顶层层高-本层露出长度—板高+ 板厚-bhc+12d（当为搭接构造时，露出长度为0 当为机械连接构造时，露出长度为500绑扎的搭接长度为1.2lae）三、墙身拉筋1、拉筋长度＝（墙厚－2×保护层）＋2×11.9d（抗震弯钩值）第二部分剪力墙墙柱一、纵筋长度计算1、基础层墙柱纵筋长度＝上层露出长度+基础厚度-保护层+计算设置设定的弯折+搭接长度2、首层墙柱纵筋长度＝本层层高 - 本层的露出长度＋上层露出长度+搭接长度3、中间层墙柱纵筋长度＝本层层高 - 本层的露出长度＋上层露出长度+搭接长度4、顶层墙柱纵筋长度＝本层层高-本层的露出长度-节点高+锚固当设置为绑扎形式时，端柱、暗柱纵筋上层露出长度软件取值为0。
当设置为电渣压力焊、套管挤压形式时，端柱、暗柱纵筋本层露出长度、上层露出长度软件取值为500 mm 。
注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。
因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。
第三部分剪力墙墙梁1、主筋长度：A、顶层暗梁上部纵筋长度＝暗梁净长＋端部边缘构件支座宽度 - 保护层厚度 + 弯折长度B、顶层暗梁下部纵筋、中间层暗梁上下部纵筋长度＝暗梁净长＋锚固长度当支座宽-保护层 > = Lae时，即为直锚，可不设15d弯折，但图集要求应伸至边缘构件外边竖向钢筋内侧位置，直锚长度＝边缘构件支座宽度 - 边缘构件竖向钢筋保护层厚度–边缘构件竖向钢筋直径。
剪力墙钢筋计算规则
剪力墙钢筋计算规则剪力墙是多层多柱体结构建筑中常用的承重构造之一，它通过抵抗水平地震力和风力来保证建筑的稳定性和安全性。
钢筋在剪力墙中起到承受和分散剪力的作用，因此在剪力墙的设计中需要进行钢筋计算。
下面将介绍剪力墙钢筋计算的一般规则。
1.确定设计剪力力度在进行剪力墙钢筋计算之前，首先需要确定设计剪力力度。
根据结构设计规范的要求，通过结构分析计算得到的剪力力度为设计剪力力度。
2.确定截面尺寸在根据设计剪力力度确定截面尺寸时，需根据实际情况选择截面的尺寸和形状。
一般情况下，剪力墙的截面形状为长方形或矩形。
确定截面尺寸时需考虑构造形式、施工工艺、承载力要求等因素。
3.计算开裂状态下的钢筋面积根据结构设计规范的要求，在已确定截面尺寸的基础上，计算在开裂状态下所需要的钢筋面积。
根据截面尺寸和设计剪力力度，可以采用公式计算出钢筋的总面积。
4.确定最大间距在确定钢筋总面积后，需要进一步确定钢筋的最大间距。
一般情况下，剪力墙的钢筋最大间距应符合结构设计规范的要求。
根据规范的要求和实际情况，确定钢筋的最大间距。
5.计算纵向配筋在已确定钢筋最大间距的基础上，根据钢筋的直径和间距，计算纵向配筋的数量和位置。
应根据结构设计规范的要求，按比例分配钢筋，在截面中布置纵向配筋。
6.计算横向配筋在计算纵向配筋后，还需要进行横向配筋计算。
横向配筋一般采用箍筋或钢筋混凝土搭接筋。
按照结构设计规范的要求，计算箍筋或搭接筋的数量、直径、间距等参数。
7.检查抗剪承载力钢筋配筋的计算完成后，还需对剪力墙的抗剪承载力进行检查。
根据结构设计规范的要求，校核剪力墙的承载力是否满足设计要求。
8.优化调整钢筋配置在初步完成剪力墙钢筋计算后，可以根据实际情况和设计要求对钢筋配置进行优化调整。
通过优化调整，可以提高结构的经济性和施工性。
以上是剪力墙钢筋计算的一般规则。
在实际设计中，还需根据具体的结构形式、工程要求等因素进行详细计算。
同时，还应遵循结构设计规范和相关技术标准，确保剪力墙的安全可靠性。

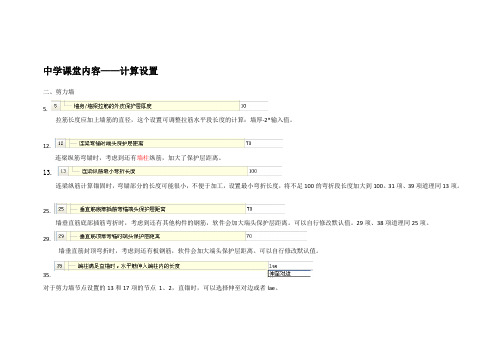

剪力墙计算设置
中学课堂内容——计算设置
二、剪力墙
5.
拉筋长度应加上墙筋的直径，这个设置可调整拉筋水平段长度的计算：墙厚-2*输入值。
12.
连梁纵筋弯锚时，考虑到还有墙柱纵筋，加大了保护层距离。
13.
连梁纵筋计算锚固时，弯锚部分的长度可能很小，不便于加工，设置最小弯折长度，将不足100的弯折段长度加大到100。
31项、39项道理同13项。
25.
墙垂直筋底部插筋弯折时，考虑到还有其他构件的钢筋，软件会加大端头保护层距离。
可以自行修改默认值。
29项、38项道理同25项。
29.
墙垂直筋封顶弯折时，考虑到还有板钢筋，软件会加大端头保护层距离。
可以自行修改默认值。
35.
对于剪力墙节点设置的13和17项的节点1、2，直锚时，可以选择伸至对边或者lae。
柱纵筋插筋弯折时，考虑到还有基础构件的钢筋，软件会加大端头保护层距离。
可以自行修改默认值。
37项同26项。
42.
剪力墙钢筋同间距隔一布一时，同样输入B12/B10@200，上面的选项表示，B12与B10的间距是200，B12与B12的间距是400；选择下面的选项，
B12与B10的间距是100，B12与B12的间距是200。
从计算设置学平法之二——剪力墙的计算设置介绍1
从计算设置学平法之二——剪力墙的计算设置介绍剪力墙分为墙身、墙柱（暗柱和端柱）和墙梁（暗梁和连梁）。
剪力墙墙身中的钢筋一般有水平钢筋、垂直钢筋和拉筋。
墙柱的钢筋有纵筋、箍筋和拉筋。
墙梁的钢筋也分为纵筋和箍筋，有时候还有拉筋。
下面主要介绍剪力墙的钢筋算法，墙柱的算法见柱/墙柱计算设置介绍，墙梁的计算比较简单，这里不做详细介绍。
一、剪力墙算量基本方法：一、水平筋的计算（图集规定）：（一）长度计算：水平筋计算，需要根据端部是暗柱或端柱，取不同的做法。
一字型端部无暗柱的水平筋做法，见03G101-1第47页；采用U形封边或者端部弯折15d。
有暗柱的L形和T形墙水平筋做法，见03G101-1第47页；有端柱的墙水平筋做法，见03G101-1第47页。
（二）根数计算：根数=（墙高-起步）/间距+1，扣洞口。
二、垂直筋的计算：（一）长度计算：1、基础层：插筋长度=露出长度（按规范计算，见计算设置第20项）+搭接长度+基础厚度-保护层+弯折（按规范取，见计算设置第21项）垂直筋长度=层高-本层露出长度+上层露出长度，见03G101-1第48页。
2、中间层：垂直筋长度=层高-本层露出长度+上层露出长度，见03G101-1第48页，同上图。
3、顶层：垂直筋长度=墙高-本层露出长度-节点高+锚固，见03G101-1第48页。
（二）根数计算：根数=（净长-2*起步）/间距+1，扣洞口。
三、拉筋的计算：（一）长度计算：墙身范围内拉筋长度=bw(墙厚)-2*保护层+2*拉筋弯勾长度+拉筋调整长度边框梁范围内拉筋长度=hb(边框梁截面宽度)-2*保护层+2*拉筋弯勾长度+拉筋调整长度（二）根数计算：1、计算拉筋应扣除连梁、洞口范围；2、当墙上有暗梁、边框梁时，且暗梁、边框梁输入了拉筋时，则需要扣除暗梁、边框梁的范围；3、当墙上有暗梁、边框梁时，且暗梁、边框梁没有输入拉筋时，则不扣除暗梁、边框梁的范围，同时边框梁范围的拉筋长度应根据边框梁的截面宽度进行计算；4、计算拉筋数量时，还需要根据节点设置中拉筋的布置方式进行排列计算；拉筋双向布置计算方法：1、N=ceil（墙净面积/拉筋面积）+12、拉筋面积=S1*S2拉筋梅花布置计算方法：1、N=2*[ceil（墙净面积/拉筋面积）+1]二、软件计算设置：一、公共设置项：2.纵筋搭接接头错开百分率：提供四种选项。
剪力墙计算公式
第一部分剪力墙1、墙端无柱时水平钢筋长度＝墙长-保护层+弯折10d当墙厚度较小时，墙两侧钢筋在墙端处连通，不再单根设置弯折,且搭接长度为lle(ll) 水平筋长度=墙长-保护层2、墙端为暗柱时转角墙外侧水平钢筋长度＝墙长-保护层转角墙内侧水平钢筋、翼墙水平钢筋、端部暗柱墙水平钢筋长度＝墙长-保护层+弯折15d端部为暗柱时=墙长-保护层+弯折10d3、墙端为端柱时（1）外侧钢筋长度＝墙净长＋柱宽-保护层+15d 内侧钢筋长度＝墙净长＋柱宽-保护层+15d二、剪力墙墙身竖向钢筋1、基础插筋长度＝基础厚-保护层+上层露出长度+节点设置中的基础弯折+搭接长度lie2、首层墙身纵筋长度＝首层层高—本层露出长度+上层露出长度+搭接长度lie。
3、中间层墙身纵筋长度＝本层层高-本层露出长度+上层露出长度+搭接长度lie4、顶层墙身纵筋长度＝顶层层高-本层露出长度—板高+ 板厚-bhc+12d（当为搭接构造时，露出长度为0 当为机械连接构造时，露出长度为500绑扎的搭接长度为1.2lae）三、墙身拉筋1、拉筋长度＝（墙厚－2×保护层）＋2×11.9d（抗震弯钩值）第二部分剪力墙墙柱一、纵筋长度计算1、基础层墙柱纵筋长度＝上层露出长度+基础厚度-保护层+计算设置设定的弯折+搭接长度2、首层墙柱纵筋长度＝本层层高 - 本层的露出长度＋上层露出长度+搭接长度3、中间层墙柱纵筋长度＝本层层高 - 本层的露出长度＋上层露出长度+搭接长度4、顶层墙柱纵筋长度＝本层层高-本层的露出长度-节点高+锚固当设置为绑扎形式时，端柱、暗柱纵筋上层露出长度软件取值为0。
当设置为电渣压力焊、套管挤压形式时，端柱、暗柱纵筋本层露出长度、上层露出长度软件取值为500 mm 。
注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。
因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。
第三部分剪力墙墙梁1、主筋长度：A、顶层暗梁上部纵筋长度＝暗梁净长＋端部边缘构件支座宽度 - 保护层厚度 + 弯折长度B、顶层暗梁下部纵筋、中间层暗梁上下部纵筋长度＝暗梁净长＋锚固长度当支座宽-保护层 > = Lae时，即为直锚，可不设15d弯折，但图集要求应伸至边缘构件外边竖向钢筋内侧位置，直锚长度＝边缘构件支座宽度 - 边缘构件竖向钢筋保护层厚度–边缘构件竖向钢筋直径。
应用“平法”计算剪力墙钢筋量
应用“平法”计算剪力墙钢筋量平法概括来讲，是把结构构件的尺寸和配筋等按照平法整体表示方法制图规则整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
平法的基本要点就是：一是平面表示；二是整体标注。
剪力墙是高层建筑中很常用的结构。
剪力墙是建筑工程中一种很常见的构件，它是以钢筋为骨架，用混凝土浇注起来的一种特殊墙体（竖向构件）。
剪力墙结构体系有很好的承载能力、整体性和空间作用，比框架结构有更好的抗测力能力。
因此，可建造较高的建筑物。
下面结合平法介绍剪力墙的钢筋算法：一、剪力墙需计算及考虑因素剪力墙分为墙身、墙柱（暗柱和端柱）和墙梁（暗梁和连梁）考虑因素：①墙身：水平钢筋，垂直钢筋，拉接钢筋。
②墙柱：纵筋，箍筋，拉接钢筋。
③墙梁（暗梁、连梁）：纵筋，箍筋，拉接钢筋。
④洞口加强筋二、墙身钢筋计算1、水平筋（长度、根数）计算带边框的剪力墙，其水平和竖向分布钢筋宜分别贯穿柱、梁或锚固在柱、梁内。
从预算角度出发，墙身端部构件就分为暗柱 (翼柱、暗柱、角柱)和端柱两种，影响墙身水平筋的长度。
（1）一字型端部无暗柱的水平筋，见03g101-1第47页；采用u形封边或者端部弯折15d。
内（外）侧钢筋＝墙长-保护层+弯折（15d/个）水平钢筋根数＝[（层高－间距）/间距+1]*排数（暗梁、连梁墙身水平筋照设) （2）有暗柱的l形和t形墙水平筋，见03g101-1第47页外侧钢筋连续通过：外侧钢筋长度＝墙长-保护层（端部时应加弯折）内侧钢筋＝墙长-保护层+弯折（15d/个）水平钢筋根数＝[（层高－间距）/间距+1]*排数（暗梁、连梁墙身水平筋照设）外侧钢筋不连续通过：转角设搭接40d(各自弯折20d)（3）有端柱的墙水平筋，见03g101-1第47页。
外侧钢筋连续通过：外侧钢筋长度＝墙长-保护层内侧钢筋＝墙净长＋锚固长度（lae/个）锚固长度：弯锚长度=0.4lae +15d（或lae）端柱净宽≥lae时，直锚长度=lae水平钢筋根数＝[（层高－间距）/间距+1]*排数注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。
剪力墙结构设计计算要点和实例
5.1 概述 一、概述 1、利用建筑物的墙体作为竖向承重和抵抗侧力的结构，称为剪力墙结构体系。 墙体同时也作为维护及房间分隔构件。 2、剪力墙的间距受楼板构件跨度的限制，一般为 3～8m。因而剪力墙结构适用 于要求小房间的住宅、旅馆等建筑，此时可省去大量砌筑填充墙的工序及材料， 如果采用滑升模板及大模板等先进的施工方法，施工速度很快。 3、剪力墙沿竖向应贯通建筑物全高，墙厚在高度方向可以逐步减少，但要注意
M=q/2H2(均布荷载) ；V=qH M=q/3H2 (倒三角形) ；V=qH/2 M：墙体底部弯矩；V：墙体底部剪力。
3、计算位移： （1）考虑洞口对截面面积及刚度的削弱： 其中： 等效截面面积， ：截面毛面积。 （2）等效截面惯性矩：即取有洞和无洞截面惯性矩沿竖向的加权 平均值。 有洞口处墙截面惯性矩的计算：
避免突然减少很多。剪力墙厚度不应小于楼层高度的 1/25 及 160mm。 4、现浇钢筋混凝土剪力墙结构的整体性好，刚度大，在水平力作用下侧向变形 很小。墙体截面面积大，承载力要求也比较容易满足,剪力墙的抗震性能也较好。 因此，它适宜于建造高层建筑，在 10～50 层范围内都适用，目前我国 10～30 层的高层公寓式住宅大多采用这种体系。 5、剪力墙结构的缺点和局限性也是很明显的，主要是剪力墙间距太小，平面布 置不灵活，不适应于建造公共建筑，结构自重较大。 6、为了减轻自重和充分利用剪力墙的承载力和刚度，剪力墙的间距要尽可能做 大些，如做成 6m 左右。 7、剪力墙上常因开门开窗、穿越管线而需要开有洞口，这时应尽量使洞口上下 对齐、布置规则，洞与洞之间、洞到墙边的距离不能太小。 8、因为地震对建筑物的作用方向是任意的，因此，在建筑物的从纵横两个方向 都应布置剪力墙，且各榀剪力墙应尽量拉通对直。 9、在竖向，剪力墙应伸至基础，直至地下室底板，避免在竖向出现结构刚度突 变。但有时，这一点往往与建筑要求相矛盾。例如在沿街布置的高层建筑中，一 般要求在建筑物的底层或底部若干层布置商店，这就要求在建筑物底部取消部分 隔墙以形成大空间，这时也可将部分剪力墙落地、部分剪力墙在底部改为框架， 即成为框支剪力墙结构，也称为底部大空间剪力墙结构。 10、当把墙的底层做成框架柱时，称为框支剪力墙，底层柱的刚度小，形成上下 刚度突变，在地震作用下底层柱会产生很大的内力和塑性变形，致使结构破坏。 因此，在地震区不允许单独采用这种框支剪力墙结构。
剪力墙钢筋计算公式
剪力墙钢筋计算公式剪力墙是建筑结构中常用的一种结构形式，它能够有效地承受水平荷载，保证建筑物的稳定性和安全性。
在剪力墙的设计中，钢筋的计算是非常重要的一环，本文将介绍剪力墙钢筋计算公式。
一、剪力墙的基本概念剪力墙是指在建筑结构中，为了承受水平荷载而设置的墙体结构。
它的主要作用是通过墙体的抗剪承载能力来抵抗水平荷载，从而保证建筑物的稳定性和安全性。
剪力墙的设计需要考虑墙体的厚度、高度、长度、钢筋配筋等因素。
二、剪力墙钢筋计算公式剪力墙的钢筋计算是剪力墙设计中的重要环节，它直接影响到剪力墙的承载能力和安全性。
剪力墙钢筋计算公式如下：1. 剪力墙的抗剪承载力计算公式剪力墙的抗剪承载力计算公式为：Vc = 0.6fckbwd其中，Vc为剪力墙的抗剪承载力，fck为混凝土的抗压强度，b为剪力墙的宽度，d为剪力墙的有效高度。
2. 剪力墙的钢筋配筋计算公式剪力墙的钢筋配筋计算公式为：As = (Vc - Vu) / (0.87fyd)其中，As为剪力墙的钢筋面积，Vc为剪力墙的抗剪承载力，Vu为剪力墙的实际剪力，fy为钢筋的屈服强度，d为剪力墙的有效高度。
三、剪力墙钢筋计算实例为了更好地理解剪力墙钢筋计算公式，下面我们以一个实例来进行说明。
假设有一道剪力墙，其宽度为1.5m，高度为3m，混凝土的抗压强度为20MPa，钢筋的屈服强度为400MPa，设计荷载为100kN。
根据上述公式，我们可以得到以下计算结果：1. 剪力墙的抗剪承载力计算Vc = 0.6 × 20 × 1.5 × 3 = 54kN2. 剪力墙的实际剪力计算Vu = 100kN3. 剪力墙的钢筋配筋计算As = (54 - 100) / (0.87 × 400 × 0.3) = 0.47cm²根据计算结果，我们可以得知，这道剪力墙需要配筋面积为0.47cm²的钢筋，才能够满足设计要求。
