dds方案
DDS信号发生器设计
DDS信号发生器设计DDS（直接数字频率合成）信号发生器是一种数字技术制造高质量频率合成信号的装备。
本文将介绍DDS信号发生器的设计原理、关键技术和性能评估。
一、设计原理：DDS信号发生器的设计原理基于数字频率合成技术，其核心是数字信号处理器（DSP）和数字锁相环（PLL）。
DDS信号发生器通过频率控制字（FTW）和相位控制字（PTW）控制DDS芯片的输出频率、波形和相位。
在DDS芯片中，数字频率合成器通过数模转换器将较高的待合成信号转换为模拟信号，进而通过滤波器、放大器等模拟电路产生高质量的输出信号。
二、关键技术：1.高精度的频率合成：DDS信号发生器需要具备高精度的频率合成能力。
此需求需要DDS芯片具备较高的分辨率和较低的相位噪声。
分辨率是DDS芯片产生频率变化最小步进的能力，通常用位数来表示。
较高的分辨率可以确保DDS信号发生器输出的频率表现更加连续平滑。
相位噪声则与DDS芯片的时钟抖动、量化噪声等因素有关，较低的相位噪声能够保证信号在频谱中的纯净度。
2.高动态范围的输出：DDS信号发生器通常需要提供广泛的频率范围和大范围内的输出功率调节。
此需求需要DDS芯片具备高动态范围的输出能力。
动态范围包括频率动态范围和幅度动态范围。
频率动态范围是指DDS信号发生器能够合成的频率范围，幅度动态范围则指DDS信号发生器能够调节的输出功率范围。
通过优化DDS芯片的设计，可以提高输出的动态范围。
3.高速的输出信号更新：DDS信号发生器需要具备快速更新输出信号的能力。
通常，DDS芯片具备更高的时钟频率和更大的内存储存能力可以实现更高的输出信号更新速率。
高速更新输出信号可以保证DDS信号发生器能够满足实时调节信号的需求。
三、性能评估：DDS信号发生器的性能评估包括频率稳定度、相位噪声、调制信号质量等几个方面。
频率稳定度是指DDS信号发生器输出频率的稳定性，通常通过测量短期和长期的频率漂移来评估。
相位噪声则是度量DDS信号发生器输出信号相位纯净度的参数，使用杂散频谱测量方法和相位噪声密度谱评估。
详细设计方案_DDS

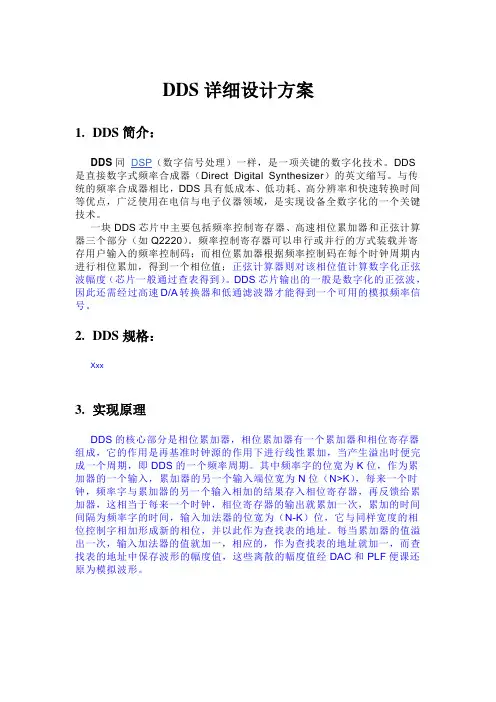

DDS详细设计方案1.DDS简介：DDS同DSP（数字信号处理）一样，是一项关键的数字化技术。
DDS 是直接数字式频率合成器（Direct Digital Synthesizer）的英文缩写。
与传统的频率合成器相比，DDS具有低成本、低功耗、高分辨率和快速转换时间等优点，广泛使用在电信与电子仪器领域，是实现设备全数字化的一个关键技术。
一块DDS芯片中主要包括频率控制寄存器、高速相位累加器和正弦计算器三个部分（如Q2220）。
频率控制寄存器可以串行或并行的方式装载并寄存用户输入的频率控制码；而相位累加器根据频率控制码在每个时钟周期内进行相位累加，得到一个相位值；正弦计算器则对该相位值计算数字化正弦波幅度（芯片一般通过查表得到）。
DDS芯片输出的一般是数字化的正弦波，因此还需经过高速D/A转换器和低通滤波器才能得到一个可用的模拟频率信号。
2.DDS规格：Xxx3.实现原理DDS的核心部分是相位累加器，相位累加器有一个累加器和相位寄存器组成，它的作用是再基准时钟源的作用下进行线性累加，当产生溢出时便完成一个周期，即DDS的一个频率周期。
其中频率字的位宽为K位，作为累加器的一个输入，累加器的另一个输入端位宽为N位（N>K），每来一个时钟，频率字与累加器的另一个输入相加的结果存入相位寄存器，再反馈给累加器，这相当于每来一个时钟，相位寄存器的输出就累加一次，累加的时间间隔为频率字的时间，输入加法器的位宽为（N-K）位，它与同样宽度的相位控制字相加形成新的相位，并以此作为查找表的地址。
每当累加器的值溢出一次，输入加法器的值就加一，相应的，作为查找表的地址就加一，而查找表的地址中保存波形的幅度值，这些离散的幅度值经DAC和PLF便课还原为模拟波形。
4.Verilog HDL源代码Verilog HDL代码为：module DDS (//inputsys_clk,sys_rst_n,fword,pword,//outputda_clk,da_data);//input portsinput sys_clk ; //system clock;input sys_rst_n ; //system reset, low is active; input [WIDTH1-1:0] fword ; //输入频率字input [WIDTH2-1:0] pword ; //输入相位字//output portsoutput [SIZE-1:0] da_data ; //DA 数据output da_clk ; //DA 时钟//reg definereg [WIDTH1-1:0] fword_r ;reg [WIDTH2-1:0] pword_r ;reg [WIDTH1-1:0] freq_count ;reg [WIDTH2-1:0] rom_addr ;//wire define//parameter defineparameter WIDTH1 = 32;parameter WIDTH2 = 12;parameter SIZE = 10;/******************************************************************** ************************************* Main Program*********************************************************************** ***********************************/assign da_clk = sys_clk ;always @(posedge sys_clk or negedge sys_rst_n) beginif (sys_rst_n ==1'b0) beginfword_r <= 32'h0000;endelsefword_r <= fword;endalways @(posedge sys_clk or negedge sys_rst_n) beginif (sys_rst_n ==1'b0) beginpword_r <= 12'h0000;endelsepword_r <= pword;endalways @(posedge sys_clk or negedge sys_rst_n) beginif (sys_rst_n ==1'b0) beginfreq_count <= 32'h0000;endelsefreq_count <= freq_count + fword_r; //频率控制器endalways @(posedge sys_clk or negedge sys_rst_n) beginif (sys_rst_n ==1'b0) beginrom_addr <= 32'h0000;endelserom_addr <= freq_count[31:20] + pword_r; //相位控制器endROM DDS_ROM_U0 (.address (rom_addr) ,.clock (sys_clk) ,.q (da_data));endmodule//end of RTL code5.日积月累Xxx6.综合出的电路DDS代码综合出的电路如下：注意：波形文件存在Project\DDS\wave_file下面。
dds设计标准
dds设计标准
DDS（分布式数据系统）设计标准主要包括以下几个方面：
数据模型设计：根据业务需求，设计系统的数据模型。
这包括定义实体类型、属性、关系以及数据规范等。
确保数据模型能够满足业务需求，并且具有良好的扩展性和可维护性。
分布式架构设计：根据系统的规模和性能要求，设计合理的分布式架构。
这包括节点间的通信机制、数据同步机制、负载均衡以及容错处理等。
确保系统具有高性能、高可用性和可扩展性。
数据存储设计：根据数据模型的特性，选择合适的存储方式。
这包括关系型数据库、NoSQL数据库、分布式文件系统等。
确保存储方式能够满足数据存储的需求，并且具有良好的读写性能和数据一致性。
数据访问设计：根据业务需求，设计数据的访问方式。
这包括定义API接口、查询语句以及数据流等。
确保数据能够被正确地访问和操作，并且具有良好的安全性和可维护性。
数据安全设计：根据业务需求和安全要求，设计数据的安全机制。
这包括用户认证、权限控制、加密传输和存储等。
确保数据的安全性和隐私保护。
测试和部署：进行充分的测试和部署，确保系统稳定运行，满足业务需求和性能要求。
综上所述，DDS设计标准是一个综合性的标准，涉及到多个方面。
在实际应用中，需要根据具体业务需求和技术环境进行设计和实现。
DDS简介
直接数字频率合成（Digital Direct Frequency Synthesis ，DDS ）技术是DDS 简介一种新的频率合成技术。
它将先进的数字处理理论和方法引入信号合成领域。
随着电子工程领域的实际需要以及数字集成电路和微电子技术的发展，DDS 技术日益显露出它的优势。
利用DDS 的办法可以产生点频、线性调频，FSK 等各种形式信号，其幅度和相位一致性都很好，并且电路控制简单、方便灵活、可靠性高等优点。
DDS 的工作原理是以数控振荡器的方式产生频率、相位可控制的正弦波。
电路一般包括基准时钟、频率累加器、相位累加器、幅度/相位转换电路、D/A 转换器和低通滤波器（LPF ）。
频率累加器对输入信号进行累加运算，产生频率控制数据X （frequency data 或相位步进量）。
相位累加器由N 位全加器和N 位累加寄存器级联而成，对代表频率的2进制码进行累加运算，是典型的反馈电路，产生累加结果Y 。
幅度/相位转换电路实质上是一个波形寄存器，以供查表使用。
读出的数据送入D/A 转换器和低通滤波器。
下图所示是一个基于的DDS 电路的工作原理框图：相位(频X'相位累加器D D S 电路的基本工作原理框图工作过程如下：每来一个时钟脉冲Fclk ，N 位加法器将频率控制数据X 与累加寄存器输出的累加相位数据相加，把相加后的结果Y 送至累加寄存器的输入端。
累加寄存器一方面将在上一时钟周期作用后所产生的新的相位数据反馈到加法器的输入端，以使加法器在下一时钟的作用下继续与频率控制数据X 相加；另一方面将这个值作为取样地址值送入幅度/相位转换电路，幅度/相位转换电路根据这个地址输出相应的波形数据。
最后经D/A 转换器和低通滤波器将波形数据转换成所需要的模拟波形。
相位累加器在基准时钟的作用下，进行线性相位累加，当相位累加器加满量时就会产生一次溢出，这样就完成了一个周期，这个周期也就是DDS 信号的频率周期。
DDS频率发生器设计方案
DDS信号发生器设计方案杨海 01121221饶童 01121222刘月 011212232016年1月5日DDS信号发生器设计方案一、技术要求1）产生10KHZ-15KH的正弦波、三角波信号2）频率字M按键输入，每次增量13）二阶有源低通滤波器，输出信号直流为0，峰峰值6V，波形没有明显失真二、实验器材：主芯片 EMP240T100C5（板载16MHz时钟）特性：Altera MAX II系列 CPLD、300Mhz主频、240个逻辑单元、5ns延时、Jtag 下载、3.3V IO电压、TQFP封装、100个管脚。
内置8K的E2ROM和5.6M时钟。
三、开发环境：Altera提供的Quartus软件、原理图或VHDL编程四、项目意义随着现代电子技术的发展,在通讯、雷达、宇航、电视广播、遥控遥测和电子测量等使用领域,对信号源的频率稳定度、频谱纯度、范围和输出频率提出了越来越高的要求。
为了提高频率稳定度,经常采用晶体振荡器等方法来解决,但已不能满足众多应用场合的要求,许多应用领域对信号频率的稳定性要求越来越高,而且不仅需要单一的固定频率,还需要多点频率。
为了解决这个问题,于是产生了频率合成技术。
最早的相干合成法是直接频率合成。
直接频率合成是利用混频、倍频、分频的方法由参考源频率经过加、减、乘、除运算直接组合出所要需频率的方法。
不过,直接合成也可以用多个基准源通过上述方式得到所需的频率。
这种方法由于频率切变速度快,相噪低使之在频率合成领域占有重要地位,但因直接式频率合成器杂散多,体积大,研究复杂,成本也令人不可接受。
随着数字信号理论和超大规模集成电路比的发展,在频率合成领域诞生了一种革命性的技术,那就是上世纪七十年代出现的直接数字频率合成DDS,它的出现标志着频率合成技术迈进了第三代。
与传统的频率合成相比,DDS技术具有如下优点：[1]频率切换时间短[2]频率分辨率高[3]相位变化连续[4]输出波形灵活[5]具有低相位噪声和低漂移[6]易集成、易于调整当然DDS技术也有局限性,主要表现在:(1)输出频带范围有限由于DDS内部和波形存储器（ROM）的工作速度限制,使得DDS输出的最高频率有限,目前市场上采用CMOS、TTL、ECL工艺制作的DDS芯片,工作频率一般在几十MHz至400MHz左右。
