DDS原理及仿真
DDS信号发生器原理
DDS信号发生器原理

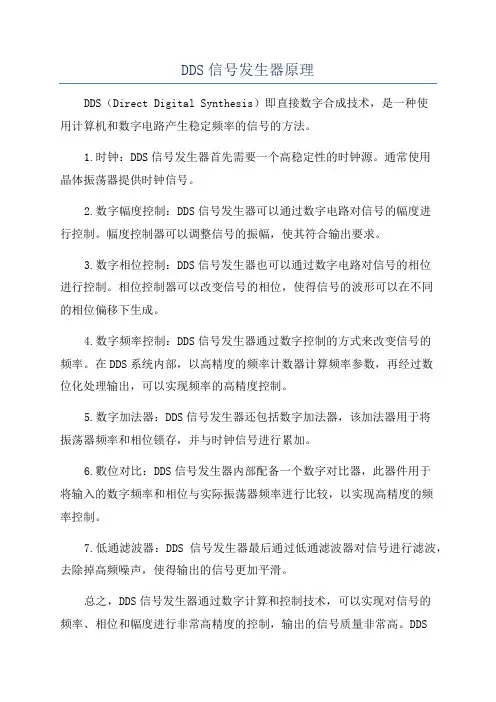

DDS（Direct Digital Synthesis）即直接数字合成技术，是一种使
用计算机和数字电路产生稳定频率的信号的方法。
1.时钟：DDS信号发生器首先需要一个高稳定性的时钟源。
通常使用
晶体振荡器提供时钟信号。
2.数字幅度控制：DDS信号发生器可以通过数字电路对信号的幅度进
行控制。
幅度控制器可以调整信号的振幅，使其符合输出要求。
3.数字相位控制：DDS信号发生器也可以通过数字电路对信号的相位
进行控制。
相位控制器可以改变信号的相位，使得信号的波形可以在不同
的相位偏移下生成。
4.数字频率控制：DDS信号发生器通过数字控制的方式来改变信号的
频率。
在DDS系统内部，以高精度的频率计数器计算频率参数，再经过数
位化处理输出，可以实现频率的高精度控制。
5.数字加法器：DDS信号发生器还包括数字加法器，该加法器用于将
振荡器频率和相位锁存，并与时钟信号进行累加。
6.數位对比：DDS信号发生器内部配备一个数字对比器，此器件用于
将输入的数字频率和相位与实际振荡器频率进行比较，以实现高精度的频
率控制。
7.低通滤波器：DDS信号发生器最后通过低通滤波器对信号进行滤波，去除掉高频噪声，使得输出的信号更加平滑。
总之，DDS信号发生器通过数字计算和控制技术，可以实现对信号的
频率、相位和幅度进行非常高精度的控制，输出的信号质量非常高。
DDS
信号发生器广泛应用于通信、无线电广播、测试测量、医疗设备和声音合成等领域。
dds工作原理
dds工作原理
DDS（Direct Digital Synthesis，直接数字合成）是一种数字信
号处理技术，用于生成高精度和稳定的频率信号。
其工作原理如下：
1. 数字信号生成器（Digital Signal Generator）产生一个或多个
参考波形，例如正弦波、方波或锯齿波。
2. 参考波形经过一个数字相位累加器（Digital Phase Accumulator），用于控制信号的频率。
相位累加器接收一个
控制字（Control Word），该字定义了相位累加的步长。
较大
的步长将导致更高的频率。
3. 累加器的输出接入一个查找表（Look-up Table），用于产生离散的输出样本。
查找表包含一个周期的离散样本点，这些样本点代表了参考波形的电压值。
4. 查找表的输出连接到一个数字到模拟转换器（Digital-to-Analog Converter，DAC），将数字样本转换为模拟电压信号。
5. 模拟电压信号经过低通滤波器（Low-pass Filter），用于去
除高频噪音成分，保留期望的基频信号。
6. 输出的模拟信号可用于驱动各种应用，如通信系统、音频设备、医疗器械等。
DDS的优点包括频率稳定性高、可编程性强、频率分辨率高
等。
相比于传统的模拟信号合成方法，DDS技术更加灵活和精确。
它的主要应用领域包括频率合成、频谱分析、信号调制等。
DDS信号发生器原理（1）
2 基本原理2.1 直接数字频率合成器直接数字合成（Direct Digital Synthesis，简称DDS）技术是从相位概念出发，直接对参考正弦信号进行抽样，得到不同的相位，通过数字计算技术产生对应的电压幅度，最后滤波平滑输出所需频率。
2.1.1 DDS工作原理下面，通过从相位出发的正弦函数产生描述DDS的概念。
图1表示了半径R为1的单位圆，半径R绕圆心旋转与X轴的正方向形成夹角θ(t)，即相位角。
图1 单位圆表示正弦函数S= R sinθ(t)DDS的原理框图如图2所示。
图中相位累加器可在每一个时钟周期来临时将频率控制字（FTW）所决定的相位增量M累加一次，如果记数大于2N，则自动溢出，而只保留后面的N位数字于累加器中[9]。
图2 DDS原理框图DDS的数学模型可归结为：在每一个时钟周期Tc内，频率控制字M与N比特相位累加器累加一次，并同时对2N取模运算，得到的和（以N位二进制数表示）作为相位值，以二进制代码的形式去查询正弦函数表ROM，将相位信息转变成相应的数字量化正弦幅度值，ROM输出的数字正弦波序列再经数模转换器转变为阶梯模拟信号，最后通过低通滤波器平滑后得到一个纯净的正弦模拟信号。
由于ROM表的规模有限，相位累加器一般仅取高位作为寻址地址送入正弦查询表获得波形幅度值。
正弦查询表中以二进制数形式存入用系统时钟对正弦信号进行采样所得的样值点，可见只需改变查询表内容就可实现不同的波形输出。
2.1.2 DDS的结构DDS的基本结构包括相位累加器、正弦查询表（ROM）、数模转换器（DAC）和低通滤波器（LPF），其中从频率控制字到波形查询表实现由数字频率值输入生成相应频率的数字波形，其工作过程为：⑴确定频率控制字M；⑵在时钟脉冲fc的控制下，该频率控制字累加至相位累加器生成实时数字相位值；⑶将相位值寻址ROM转换成正弦表中相应的数字幅码。
模块DAC实现将数字幅度值高速且线性地转变为模拟幅度值，DDS产生的混叠干扰由DAC之后的低通滤波器滤除]7[。
DDS 工作原理
DDS 工作原理

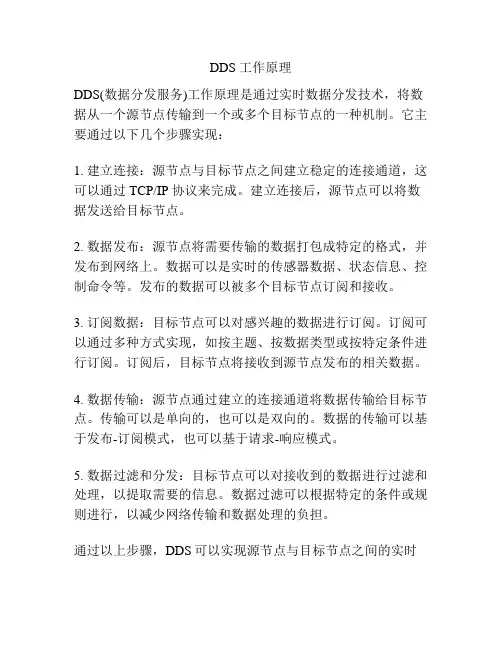

DDS(数据分发服务)工作原理是通过实时数据分发技术，将数据从一个源节点传输到一个或多个目标节点的一种机制。
它主要通过以下几个步骤实现：
1. 建立连接：源节点与目标节点之间建立稳定的连接通道，这可以通过TCP/IP协议来完成。
建立连接后，源节点可以将数据发送给目标节点。
2. 数据发布：源节点将需要传输的数据打包成特定的格式，并发布到网络上。
数据可以是实时的传感器数据、状态信息、控制命令等。
发布的数据可以被多个目标节点订阅和接收。
3. 订阅数据：目标节点可以对感兴趣的数据进行订阅。
订阅可以通过多种方式实现，如按主题、按数据类型或按特定条件进行订阅。
订阅后，目标节点将接收到源节点发布的相关数据。
4. 数据传输：源节点通过建立的连接通道将数据传输给目标节点。
传输可以是单向的，也可以是双向的。
数据的传输可以基于发布-订阅模式，也可以基于请求-响应模式。
5. 数据过滤和分发：目标节点可以对接收到的数据进行过滤和处理，以提取需要的信息。
数据过滤可以根据特定的条件或规则进行，以减少网络传输和数据处理的负担。
通过以上步骤，DDS可以实现源节点与目标节点之间的实时
数据传输和通信。
它具有高性能、可靠性和实时性的优点，可以用于各种实时应用，如实时控制系统、分布式计算等。
DDS原理及仿真
DDS原理及仿真DDS（Direct Digital Synthesis）直接数字合成是一种通过数字信号处理器（DSP）或者微处理器实现频率合成的方法，它可以生成高精度、稳定和可调节的连续频率信号。
DDS技术是一种广泛应用于无线通信、雷达、测量仪器等领域的频率合成技术。
本文将详细介绍DDS的原理及仿真方法。
DDS是通过以下几个基本组成部分来实现频率合成的：1. 相位累加器（Phase Accumulator）：相位累加器是DDS的核心组件之一，它用于产生一个连续变化的相位信号。
相位累加器将一个初始相位值作为输入，并在每个时钟周期内按照设定的相位增量进行累加。
相位累加器的输出用于更新、控制数字控制振荡器（Digital Control Oscillator，DCO）的输出频率。
2. 数字控制振荡器（Digital Control Oscillator）：DCO是DDS的另一个核心组件，它根据相位累加器的输出计算并产生一个数字化的频率信号。
DCO的输出被转换成模拟信号后为DDS系统提供频率源。
3. 相位加法器（Phase Adder）：相位加法器主要用于将相位累加器输出的相位信号和相位修正信号进行相加，从而实现频率的调制或增强。
4. 数字控制字寄存器（Digital Control Word Register）：数字控制字寄存器用于存储并传输DDS的相位增量值。
通过改变相位增量值，可以调节DDS系统的输出频率。
DDS仿真方法：DDS系统的设计和验证通常需要借助仿真工具来进行，以确保系统性能和可靠性。
下面介绍一种常用的DDS仿真方法。
1. 建立模型：首先，根据DDS系统的硬件规格和设计要求，建立一个仿真模型。
这个模型可以使用MATLAB、Simulink等建模软件来搭建，通过连线、添加模块等操作来构建一个完整的DDS系统。
2.添加输入信号：为DDS系统添加一个输入信号，该输入信号包含频率、幅度等参数，代表DDS的控制信号。
DDS原理及仿真
电子科技大学数字信号处理课程设计设计题目： DDS原理及仿真*名：**2014 年 11 月日一、实验目的根据DDS 原理，编制一个Matlab 程序，能合成一个固定频率的正弦波，并且研究位宽对输出波形准确度的影响。
二、DDS 简介DDS 同 DSP （数字信号处理）一样，是一项关键的数字化技术。
DDS 是直接数字式频率合成器的英文缩写。
与传统的频率合成器相比，DDS 具有低成本、低功耗、高分辨率和快速转换时间等优点，广泛使用在电信与电子仪器领域，是实现设备全数字化的一个关键技术。
DDS 芯片中主要包括频率控制寄存器、高速相位累加器和正弦计算器三个部分。
频率控制寄存器可以串行或并行的方式装载并寄存用户输入的频率控制码；而相位累加器根据频率控制码在每个时钟周期内进行相位累加，得到一个相位值；正弦计算器则对该相位值计算数字化正弦波幅度（芯片一般通过查表得到）。
DDS 芯片输出的一般是数字化的正弦波，因此还需经过高速D/A 转换器和低通滤波器才能得到一个可用的模拟频率信号。
另外，有些DDS 芯片还具有调幅、调频和调相等调制功能及片内D/A 变换器（如AD7008）。
在各行各业的测试应用中，信号源扮演着极为重要的作用。
但信号源具有许多不同的类型，不同类型的信号源在功能和特性上各不相同，分别适用于许多不同的应用。
波形发生器，函数发生器，RF 信号源，以及基本的模拟输出模块。
信号源中采用DDS 技术在当前的测试测量行业已经逐渐称为一种主流的做法。
三、DDS 基本原理一般来说，对于正弦信号发生器，我们可用以下公式来描述其输出信号。
()t f A S out out π2sin = (1)上式中，out f 表示输出信号对应的频率。
式 (1) 的表述对于时间t 是连续的，为了能够用数字逻辑实现该表达式，必须对其进行离散化处理 。
用基准时钟 clk 进行抽样 ,令正弦信号的相位t f out πθ2= (2)在一个 clk 周期 clk T 内，相位θ的变化量clk out clk out f f T f /22ππθ==∆ (3) 其中clk f 指clk 的频率 ，对于2π，可以理解成“满”相位。
DDS原理及仿真
DDS原理及仿真DDS是指直接数字式合成器（Direct Digital Synthesizer），是一种通过数字信号处理器（DSP）或者其他数字电路实现的信号产生器，用来产生各种频率的信号。
DDS的工作原理是基于相位累加器的原理，它通过不断累加一个固定的相位增量来产生连续的相位值，然后将相位值转换为相应的数字输出值。
通过调整相位增量的大小和输出的采样率，可以产生不同频率的信号。
DDS的核心部件包括相位累加器和查找表。
相位累加器用来累加相位增量，它的输出表示当前的相位角度。
查找表存储了对应相位角度的输出值，可以是正弦波、方波或者其他形式的信号。
通过不断更新相位累加器的值，可以实现不同频率信号的产生。
DDS的工作流程如下：1.初始化相位累加器的值和相位增量的大小。
2.根据相位累加器的值，在查找表中找到对应的输出值。
3.将输出值转换为模拟信号，比如通过数模转换器。
4.更新相位累加器的值，继续下一次的相位累加和查找表查询。
DDS的优点是频率分辨率高、频率稳定性好、调频调制灵活等。
同时可以通过编程来控制相位累加器的值，实现频率、幅度、相位等参数的调节。
DDS的仿真可以通过软件工具来实现，比如Matlab、Simulink等。
仿真可以包括相位累加器、查找表、数模转换器等各个模块的建模和验证。
通过改变相位增量的大小和输出采样率，可以模拟产生不同频率的信号，然后将输出信号与理论信号进行比较，验证DDS的准确性和稳定性。
DDS的仿真还可以用来研究不同的调制技术，比如频率调制、幅度调制、相位调制等。
通过改变调制参数，可以模拟产生不同调制方式的信号，并观察其在频谱、时域等方面的特性。
总之，DDS是一种基于相位累加器和查找表的信号合成技术，可以产生各种频率的信号。
通过仿真工具可以对DDS的原理和性能进行研究和验证，为相关应用提供支持。
DDS原理及实现
1 DDS 原理简介数字频率合成器（Direct Digital Synthesizer ）是从相位概念出发直接合成所需波形的一种频率合成技术。
一个直接数字频率合成器由相位累加器、加法器、波形存储ROM 、D/A 转换器和低通滤波器（LPF ）构成。
DDS 的原理框图如图1.2所示：图1.2 DDS 原理框图其中K 为频率控制字、P 为相位控制字、W 为波形控制字、clk f 为参考时钟频率，N 为相位累加器的字长，D 为ROM 数据位及D/A 转换器的字长。
相位累加器在时钟clk f 的控制下以步长K 作累加，输出的N 位二进制码与相位控制字P 、波形控制字W 相加后作为波形ROM 的地址，对波形ROM 进行寻址，波形ROM 输出D 位的幅度码S(n)经过D/A 转换器变成阶梯波S(t)，再经过低通滤波器平滑后就可以得到合成的信号波形。
合成的信号波形的形状取决于波形ROM 中存放的幅度值，因此用DDS 可以产生任意波形。
这里我们用DDS 实现正弦波的合成。
A ） 频率预置与调节电路K 被称为频率控制字,也叫相位增量.DDS 方程为： 2N out fclk Kf ⋅=，out f 为输出频率，clk f 为时钟频率。
当K=1时，DDS 输出最低频率（也即频率分辨率）为2N clk f ，而DDS 的最大输出频率由Nyquist 采样定理决定，即2clk out f f =，也就是说K 最大值为21N -。
因此，只要N 足够大，DDS 可以得到很细的频率间隔。
要改变DDS 的输出频率，只要改变频率控制字K 即可。
B ） 累加器相位累加器由N 位加法器与N 位寄存器级联构成。
每来一个时钟脉冲clk f ，加法器将频率控制字K 与寄存器输出的累加相位数据相加，再把相加后的结果送至寄存器的数据输入端。
寄存器将加法器在上一个时钟作用后所产生的相位数据反馈到加法器的输入端；以使加法器在下一个时钟的作用下继续与频率控制字进行相加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DDS原理及仿真
DDS（Direct Digital Synthesis）是一种基于数字信号处理（DSP）
技术的频率合成技术。
其原理是通过数字方式生成一个精确的频率、相位
可控的信号。
DDS技术在现代通信、雷达、无线电频率合成等领域得到广
泛应用。
本文将就DDS的原理及仿真进行详细介绍。
DDS的工作原理主要包括数字频率控制器（NCO）、DDS核心、DAC等
几个重要部分。
NCO是DDS的关键组件，它是一个数字寄存器，用于存储相位累加器
的内容。
相位累加器是DDS核心的核心部件，用于生成一个连续的相位积
累信号。
NCO中的数字寄存器不断递增，递增的步长为一个相位增量。
当
寄存器值溢出时，相位累加器将重新计数。
通过改变相位增量的大小，可
以实现不同频率的信号输出。
例如，如果相位增量为Δθ，则频率为f
的信号输出的相位增量为Δθ=f/fs*2^N，其中fs为NCO时钟频率，N为
寄存器位数。
因此，DDS可以以高精度、高稳定性地生成所需的频率信号。
DDS的核心部分是相位积累器和查找表（LUT）。
相位积累器通过累
加相位增量，并通过查找表确定输出的幅度值。
查找表是一个存储了一个
完整周期内的幅度值的表格。
通过对相位积累器进行递增操作，并通过查
找表来获取对应相位的幅度值，DDS就可以精确地生成所需的信号。
DDS
的精度主要取决于相位积累器的位数和查找表的大小，位数越大、查找表
越大，频率的分辨率和精度就越高。
DDS的输出信号需要通过数字模拟转换器（DAC）转换为模拟信号，
以便在实际电路和系统中使用。
DAC将DDS生成的数字信号转换为模拟信
号，以用于驱动电路的输入。
DAC的分辨率和采样速率决定了DDS输出信
号的精度和带宽。
DDS技术的仿真主要包括数模转换、相位累加器和查找表设计等方面。
首先，需要对相位累加器和查找表进行仿真验证。
可以通过调整相位增量，观察输出信号的频率变化情况，以验证DDS的频率控制精度。
同时，可以
通过改变查找表的大小，来验证DDS的频率分辨率和波形稳定性。
其次，
需要对DDS输出信号进行数模转换仿真。
可以通过给DAC提供DDS输出信
号的数字输入数据，并模拟经过DAC转换后的模拟输出信号，来验证DDS
的信号质量和波形准确性。
总之，DDS作为一种数字频率合成技术，具有高精度、高稳定性的特点。
其核心原理是通过相位积累和查找表来生成所需频率和相位的信号。
DDS的仿真主要包括相位累加器、查找表设计和数模转换等方面的验证。
DDS技术在现代通信和电子系统中得到广泛应用，为我们提供了更加灵活、精确的信号合成手段。
