60装载机尺寸参数

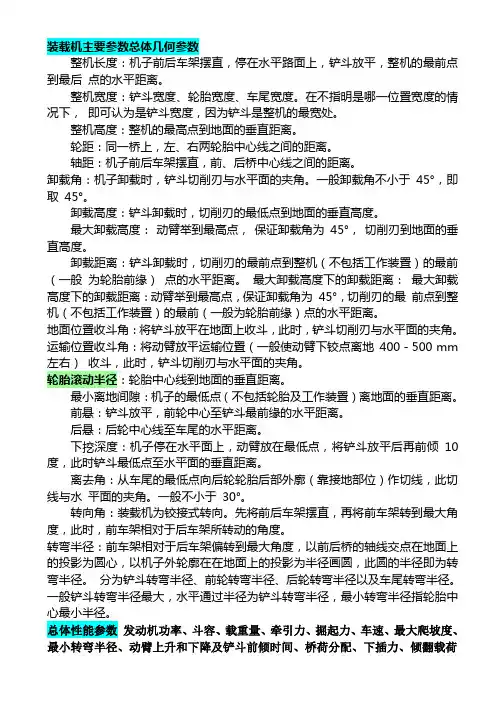

装载机主要参数
装载机主要参数总体几何参数整机长度：机子前后车架摆直，停在水平路面上，铲斗放平，整机的最前点到最后点的水平距离。
整机宽度：铲斗宽度、轮胎宽度、车尾宽度。
在不指明是哪一位置宽度的情况下，即可认为是铲斗宽度，因为铲斗是整机的最宽处。
整机高度：整机的最高点到地面的垂直距离。
轮距：同一桥上，左、右两轮胎中心线之间的距离。
轴距：机子前后车架摆直，前、后桥中心线之间的距离。
卸载角：机子卸载时，铲斗切削刃与水平面的夹角。
一般卸载角不小于45°，即取45°。
卸载高度：铲斗卸载时，切削刃的最低点到地面的垂直高度。
最大卸载高度：动臂举到最高点，保证卸载角为45°，切削刃到地面的垂直高度。
卸载距离：铲斗卸载时，切削刃的最前点到整机（不包括工作装置）的最前（一般为轮胎前缘）点的水平距离。
最大卸载高度下的卸载距离：最大卸载高度下的卸载距离：动臂举到最高点，保证卸载角为45°，切削刃的最前点到整机（不包括工作装置）的最前（一般为轮胎前缘）点的水平距离。
地面位置收斗角：将铲斗放平在地面上收斗，此时，铲斗切削刃与水平面的夹角。
运输位置收斗角：将动臂放平运输位置（一般使动臂下铰点离地400－500 mm 左右）收斗，此时，铲斗切削刃与水平面的夹角。
轮胎滚动半径：轮胎中心线到地面的垂直距离。
最小离地间隙：机子的最低点（不包括轮胎及工作装置）离地面的垂直距离。
前悬：铲斗放平，前轮中心至铲斗最前缘的水平距离。
后悬：后轮中心线至车尾的水平距离。
下挖深度：机子停在水平面上，动臂放在最低点，将铲斗放平后再前倾10度，此时铲斗最低点至水平面的垂直距离。
离去角：从车尾的最低点向后轮轮胎后部外廓（靠接地部位）作切线，此切线与水平面的夹角。
一般不小于30°。
转向角：装载机为铰接式转向。
先将前后车架摆直，再将前车架转到最大角度，此时，前车架相对于后车架所转动的角度。
转弯半径：前车架相对于后车架偏转到最大角度，以前后桥的轴线交点在地面上的投影为圆心，以机子外轮廓在在地面上的投影为半径画圆，此圆的半径即为转弯半径。
