无功补偿电容计算方法
220kV变电站无功补偿容量配置
主变压器设 备的阻抗，实现功率 因数 的调节。 变 电站 的主 变压 器 机 组 ，阻 抗 不 同 ，线 路 中 有
功 功 率 和 无 功 功 率 ， 会 沿 着 主 变 压 器 运 行 ， 实
３ ２ ２ ０ ｋ Ｖ 变 电站无功补偿容量 配置
２ ２ ０ ｋ Ｖ 变电站无功补偿容量配置 ，采取试
电 站 未 来 的 容 量 变 化 ，规 划 未 来 无 功 损 耗 的变
变 电站无功补偿 容量的配置，维护变 电站 的运
行水平 ，有 效降低运行时的损耗 ，保 障变 电站 供 配 电 的有 效性 和 稳 Nhomakorabea定 性 。
１ ０ ０ ０ ０ ｋ Ｖ ａ ｒ 。电容器 组 的投 切操 作 中， 电压 有 波动 的情况 ，此时分组容量 的配 置，就要满足
利于提升变 电站的工作效率 ，降低无功损 耗的 发 生 机 率 。 无 功 补 偿 的容 量 配 置 ， 属于 一 类 重 要 的工 作，根据 ２ ２ ０ ｋ Ｖ 变 电站 的运 行实 况， 落 实无 功补 偿 容量 配置 ， 以此来 提 升 ２ ２ ０ ｋ Ｖ 变电站无功补偿的实践水平 ，预防运行损耗 。
要符合手册 的基本 要求，依照计算的结果 ，明 母 线，供 给到上级 电网 内，无 功功率的容量补 确分组容量配置 。分组容量在配置时 ，要符合 偿 ，３ ５ ｋ Ｖ 线路 侧， 并联 着 电容器 ， 向 ２ ２ ０ ｋ Ｖ 以下 几 点原 则 的要 求 ，如 ： 母 线 ，提 供无 功 功 率补 偿 容量 ， 改善 ２ ２ ０ ｋ Ｖ （ １ ）单 组 无 功 补 偿 的 装 置 ，在 投 切 时 ， 变 电站的运行状态 ，按 照负荷 与功率因数 ，改 母线 电压变化 的电压值 ，控制在额定 电压 ２ ． ５ ％ 变 电 容 器 的 投 切 ，补 偿 无 功 容 量 。 以内； （ ２ ）变 压 器 设 备 ， 接 入 电容 器 投 切 ， 电 ４ 结 束 语 压 的变化 ，不要超 出调压分接头 的额定 电压 百
电容器补偿容量计算和安装容量【海文斯电气】
电容器补偿容量计算和安装容量【海文斯电气】
1、电容器补偿容量计算
在电网实现无功补偿实际上是通过对电容器进行投切来进行的，使电网系统能够处于稳定状态。
通过确定电容器容量的补偿容量，可提高整个无功补偿系统的可靠性以及补偿效果。
但在进行无功补偿之前必须要确定所需补偿容量的大小，这就需要掌握电容器补偿容量的计算方式。
假设配电网中的有功功率为P，所需补偿的无功功率为Q C，补偿前的功率因数为cosα，补偿后要得到的目标功率因数为cosβ，则补偿容量可用下图计算：
通过Q C=U2ωC可以计算出补偿所需要的电容器容量，即：
如果无功补偿投入与切除电容器的功率因数门限分别设定为cosθ1、cosθ2，则通过计算，可得到的补偿容量公式如下图所示。
2、电容器安装容量分组方式
在实际应用中，如果一次投入电容器组容量过大，会对电网造成冲击。
所以在得出补偿容量之后，需要把电容器分成多组进行投切。
合理的分组，可以使各组电容器的投切次数基本相等，降低电容器投切频率，从而提高了电容器的使用寿命。
电容器的分组方式可分为等容分组与不等容分组方式。
所谓的等容分组方式，就是各组电容器的容量相等，这样比较容易控制，在补偿时各组电容器可以相互替换。
海文斯电气给出的建议是让各分组电容器容量不相等，例如需要补偿200kvar，可采取180kvar、20kvar进行组合补偿，日常自动采用180kvar补偿，当补偿不够是，投切20kavr的分组，这样可以大大提高补偿精度。
在综合考虑补偿效果和经济效益的前提下，海文斯电气给出的建议是采用容量不相等分组方式，该方式控制过程虽然较为复杂，但是可大大提高补偿精度。
电容无功补偿原理
电力电容器无功补偿原理(2013-03-14 17:11:16)转载▼标签：分类：电力电容器知识力久电力电容器无功补偿原理补偿容量的计算补偿物点杂谈电力电容器无功补偿原理——文/汇之华智能电容1.电力电容器的补偿原理随着现代生产力的发展,和人们生活水平的提高。
用电负荷的增加,必然要求电网系统利用率的提高。
而许多用电设备均是根据电磁感应原理工作的。
它们都是依靠建立交变磁场才能进行能量的转换和传递。
为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有电源外，还需要无功电源，两者缺一不可。
无功,简单的说就是用于电路内电场与磁场的交换,并用来在电气设备中建立和维持磁场的电功率。
电机和变压器中的磁场靠无功电流维持,输电线中的电感也消耗无功,电抗器、荧光灯等所有感性电路全部需要一定的无功功率。
为减少电力输送中的损耗,提高电力输送的容量和质量,必须进行无功功率的补偿。
电容器在原理上相当于产生容性无功电流的发电机。
实际系统的无功电流主要是感性无功电流，感性无功电流的相位滞后电压90度，容性无功电流的相位超前电压90度，容性无功电流与感性无功电流的相位正好相反，因此容性无功电流可以抵消感性无功电流，其无功补偿的原理是把具有容性功率负荷的装置和感性功率负荷并联在同一电容器上,能量在两种负荷间相互转换。
这样,电网中的变压器和输电线路的负荷降低,从而输出有功能力增加。
在输出一定有功功率的情况下,供电系统的损耗降低。
比较起来电容器是减轻变压器、供电系统和工业配电负荷的最简便、最经济的方法。
2.电力电容器补偿的特点无功补偿的优点：接线简单、运行维护工作量小，使无功就地平衡，从而提高配变利用率，降低网损，具有较高的经济性，是目前无功补偿中常用的手段之一。
无功补偿的缺点:只能进行有级调节,不能进行平滑调节;通风不良,一旦电容器运行温度高于70 ℃时,易发生膨胀爆炸;电压特性不好,对短路稳定性差,切除后有残余电荷;无功补偿精度低,易影响补偿效果;补偿电容器的运行管理困难及电容器安全运行的问题未受到重视等。
电容补偿具体算法，举例告诉你
电容补偿具体算法，举例告诉你例：JSL电动机⿏笼转⼦型⽴式三相异步电动机，根据⽹上查得参数JSL-15-280KW电机的效率为90%，功率因数约为0.81，若要在额定状态下，将其功率因数提⾼到0.95，则需要补偿电容器容量为：补偿前：COSφ1=0.81，φ1=0.6266，tgφ1=0.724补偿后：COSφ2=0.95，φ2 =0.3176，tgφ2 =0.329Qc=Pe*(tgφ1-tgφ2) =280*(0.724-0.329)=110.6(Kvar)取整，约需要补偿120Kvar的电容器负荷计算的⽅法有需要系数法，利⽤系数法及⼆项式等⼏种。
本设计采⽤需要系数法确定。
主要计算公式有：有功功率：P30=Pe.kd⽆功功率：Q30=p30. tgφ视在功率：S30=p30/COSφ计算电流：I30=S30/√3UN⼀般来说，配电变压器的⽆功补偿容量约为变压器容量的20%～40%，对200KVA的配电变压器，补偿量约为40Kvar~80Kvar.准确计算⽆功补偿容量⽐较复杂，且负荷多经常变化，计算出来也⽆太⼤意义，⼀般设计⼈员以30%来估算，即选限60Kvar为量⼤补偿容量，也就是安装容量。
电容器补的太少，起不到多⼤作⽤，需要从⽹上吸收⽆功，功率因数会很低，计费的⽆功电能表要“⾛字”，记录正向⽆功；电容器补的太多，要向⽹上送⽆功，⽹上也是不需要的，计费的⽆功电能表也要“⾛字”，记录反向⽆功；供电企业在⽉底计算电费时，是将正向⽆功和反向⽆功加起来算作总的⽆功。
供电企业⼀般将功率因数调整电费的标准定为0.9。
若⽉度平均功率因数在0.9以下，就要罚款，多⽀出电费，若⽉度平均功率因数在0.9以上，就受奖励。
少⽀出电费。
例：你现的⽆功补偿柜⾥的电容器有4块14Kvar的和6块40Kvar的，总补偿容量为：QE=4*14+6*40=56+240=296Kvar，远远⼤于最⼤补偿量80Kvar，全投⼊时⽤不了，反向⽆功会很多，不投⼊时没有⽤途，长期带电⼜多个事故点，故说它匹配不合理。
无功补偿柜电容器容量的计算
无功补偿柜电容器容量的计算方法无功补偿技术工程师：寇工（希拓电气（常州）有限公司）在提及电容柜时，常提到“容量”是多少这个问题。
容量，何为容量？其实主要分为以下三种：①变压器的额定容量（变压器的总共），单位KVA；②无功补偿容量的确定，一般取变压器容量的20~40%，取30%较多；③电容器的额定容量（电容器的功率），单位kvar（千乏）。
那么电容器的功率与低压防爆电容器无功功率补偿的关系是怎么样的？我们可以从以下这个公式看出：Q=2∙π∙f∙C∙U2注：Q表示电容器的功率，单位kvar；f表示系统频率，50Hz/60Hz；C为电容器容量，单位uF (微法)；U表示系统电压，单位kV(千伏)。
我们上面公式可以看出，电容器的功率与施加到变压器两端电压的平方成正比。
其中，电容器有一个重要参数叫额定电压，对应额定电压有其额定功率，我们举例说明。
场景：选择电压为480V，额定功率为30kvar的电容器时：问1：当其用在400V系统中，其输出功率为多少呢?这是常遇到的问题，电容的额定电压一定大于系统的电压，通过上面的公式，我们可以很快算出来：Q400=Q480×(4002/4802)=30×(4002/4802)≈20.8kvar则，当其用在400V系统中，其输出功率为20.8kvar。
问2：为什么要选择额定电压高于系统电压的电容器呢?解答：因为电容器经受过电压危害时将快速损坏，为了保障电容器的运行安全，需要选择额定电压大于系统电压的电容器。
希拓小贴士：以低压电力电容器、高性能电抗器、高可靠投切开关、控制系统为主体，实现低压无功补偿功能。
主要应用于谐波严重场合的无功补偿，在一定程度上有吸收消除谐波的功能。
由以上可知，如果无功补偿支路设计为纯电容器的话，无功补偿支路的输出功率要根据电容器的额定电压和系统电压进行折算。
这也就是我们常说的安装功率(安装容量)和输出功率(输出容量)。
①安装功率常指：电容器的额定功率; ②输出功率常指：电容器在系统电压下的实际输出功率。

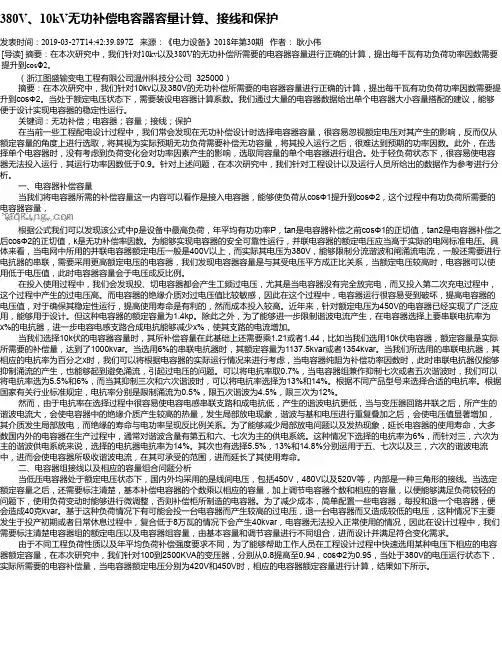

380V、10kV无功补偿电容器容量计算、接线和保护
380V、10kV无功补偿电容器容量计算、接线和保护发表时间：2019-03-27T14:42:39.897Z 来源：《电力设备》2018年第30期作者：耿小伟[导读] 摘要：在本次研究中，我们针对10kv以及380V的无功补偿所需要的电容器容量进行正确的计算，提出每千瓦有功负荷功率因数需要提升到cosΦ2。
（浙江图盛输变电工程有限公司温州科技分公司 325000）摘要：在本次研究中，我们针对10kv以及380V的无功补偿所需要的电容器容量进行正确的计算，提出每千瓦有功负荷功率因数需要提升到cosΦ2。
当处于额定电压状态下，需要装设电容器计算系数。
我们通过大量的电容器数据给出单个电容器大小容量搭配的建议，能够便于设计实现电容器的稳定性运行。
关键词：无功补偿；电容器；容量；接线；保护在当前一些工程配电设计过程中，我们常会发现在无功补偿设计时选择电容器容量，很容易忽视额定电压对其产生的影响，反而仅从额定容量的角度上进行选取，将其视为实际预期无功负荷需要补偿无功容量，将其投入运行之后，很难达到预期的功率因数。
此外，在选择单个电容器时，没有考虑到负荷变化会对功率因素产生的影响，选取同容量的单个电容器进行组合。
处于轻负荷状态下，很容易使电容器无法投入运行，其运行功率因数低于0.9。
针对上述问题，在本次研究中，我们针对工程设计以及运行人员所给出的数据作为参考进行分析。
一、电容器补偿容量当我们将电容器所需的补偿容量这一内容可以看作是接入电容器，能够使负荷从cosΦ1提升到cosΦ2，这个过程中有功负荷所需要的电容器容量，根据公式我们可以发现该公式中p是设备中最高负荷，年平均有功功率P，tan是电容器补偿之前cosΦ1的正切值，tan2是电容器补偿之后cosΦ2的正切值，k是无功补偿率因数。
为能够实现电容器的安全可靠性运行，并联电容器的额定电压应当高于实际的电网标准电压。
具体来看，当电网中所用的并联电容器额定电压一般是400V以上，而实际其电压为380V，能够限制分流谐波和闸涌流电流，一般还需要进行电抗器的串联，需要采用更高额定电压的电容器，我们发现电容器容量是与其受电压平方成正比关系，当额定电压较高时，电容器可以使用低于电压值，此时电容器容量会于电压成反比例。
电容器自动补偿原理及无功补偿计算
一、KL-4T 智能无功功率自动补偿控制器1、补偿原理JKL-4T 智能无功功率自动补偿控制器采用单片机技术，投入区域、延时时间、过压切除门限等参数已内部设定，利用程序控制固态继电器和交流接触器复合工作方式，投切电容器的瞬间过渡过程由固态继电器执行，正常工作由接触器执行(投入电容时，先触发固态继电器导通，再操作交流接触器上电，然后关断固态继电器；切除电容时先触发固态继电器导通，再操作交流接触器断电，然后关断固态继电器)，具有电压过零投入、电流过零切除、无拉弧、低功耗等特点。
2、计算方法及投切依据以电压为判据进行控制,无需电流互感器，适用于末端补偿，以保证用户电压水平。
1)电压投切门限投入电压门限范围 175V ～210V 出厂预置 175V切除电压门限范围 230V ～240V 出厂预置 232V回差 0V ～22V 出厂预置 22V2)欠压保护门限（电压下限）170V ～175V 出厂预置 170V3)过压保护门限（电压上限）242V ～260V 出厂预置 242V4)投切延时 1S ～600S 出厂预置 30S3、常见故障及处理办法用户端电压过低而电容器不能投入。
1）电压低于欠压保护门限。
2）三相电压严重不平衡。
二、JKL-4C 无功补偿控制器1、补偿原理JKL-4C 无功补偿控制器采用单片机技术，投切组数、投切门限、延时时间、过压切除门限等参数可由用户自行整定。
取样物理量为无功电流，取样信号相序自动鉴别、转换、无须提供互感器变比及补偿电容容量，自行整定投切门限，满量程跟踪补偿，无投切振荡，适应于谐波含量较大的恶劣现场工作。
2、计算方法及投切依据依据《DL/T597-1996低压无功补偿器订货技术条件》无功电流投切，目标功率因数为限制条件。
1）当电网功率因数低于COSФ预置且电网无功电流大于1.1Ic 时（Ic为电容器所产生无功电流，由控制器自动计算），超过延时时间，补偿电容器自动投入。
2）当相位超前或电压处于过压、欠压状态时，控制器切除电容器。
电容补偿柜的电容容量如何计算
电容补偿柜的电容容量如何计算无功功率单位为kvar（千乏）电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。
kvar（千乏）和电容器容量的换算公式为（指三相补偿电容器）：Q=√3×U×II＝0.314×C×U/√3C=Q/(0.314×U×U)上式中Q为补偿容量，单位为Kvar，U为额定运行电压，单位为KV，I为补偿电流，单位为A，C为电容值，单位为F。
式中0.314＝2πf/1000。
例如：一补偿电容铭牌如下:型号:BZMJ0.4-10-3 （3三相补偿电容器）。
额定电压:0.4KV额定容量:10Kvar额定频率:50Hz额定电容:199uF (指总电容器量，即相当于3个电容器的容量)。
额定电流:14.4A代入上面的公式，计算，结果相符合。
补偿电容器：主要用于低压电网提高功率因数，减少线路损耗，改善电能质量200千瓦变压器无功补偿柜匹配电容多少最合理一般来说,对于电动机类型的功率负荷,补偿量约为40%,对于综合配变,补偿量约为20%. 如果知道未补偿前的功率因数,那么根据公式即可以算出具体的补偿量。
可是我现在有7.5电机12台，5.5的4台，11的2台，500型电焊机15台，由于有用电高峰和低谷，在低谷时动力可下降30%，我现在用无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。
据说匹配不合理，怎么样才能匹配合理。
另外补偿器的读数在多少时最合适时没有罚款有奖励。
一般来说,配电变压器的无功补偿容量约为变压器容量的20%～40%，对于200KVA的配电变压器,补偿量约为40Kvar～80Kvar。
准确计算无功补偿容量比较复杂，且负荷多经常变化，计算出来也无太大意义。
一般设计人员以30%来估算，即选取60Kvar为最大补偿容量，也就是安装容量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相异步电动机使用就地补偿电容器对其进行无功补偿，请教各位老师：电容器容量的计算公式
1、Q = UU2πfC
2、C = Q/2πfUU
2、若功率因数为，则：无功功率Q = 3/4P ，相无功功率Qx = 1/4P ；
3、相电容Cx = Qx/2πfUU，U = 380V，三相电容△接；
4、相电容Cx = Qx/2πfUU，U = 220V，三相电容Y 接；
李纯绪：引用加为好友发送留言2008-2-28 9:35:00 告诉你最简单的一个估算办法：１.测量电机的实际运行电流，变化负载估计一个平均电流；２.测量电流与铭牌电流比较，可得电机大概的有功功率，由此可算出有功电流；３.测量电流减去计算的有功电流，所得结果就是要选的电容器的电流。
比如一台７５ＫＷ电机，负载是水泵，测量电流１４０Ａ；铭牌电流１５０Ａ，可得此时电机的有功功率约７０ＫＷ，有功电流约１０６Ａ，１４０－１０６＝３４。
结果是选３４Ａ的电容或选２０KVar左右的电容器。
按此方法选的电容器在欠补偿范围，其余的补偿量由集中补偿完成。
刘志斌：引用加为好友发送留言编辑2008-2-29 11:04:0
TO 李纯绪：
1、“测量电流１４０Ａ－有功电流约１０６Ａ＝无功电流３４”，正弦交流电是矢量，要按矢量求和的法则运算，你按算术求和的方法算是极其错的！
2、异步电机补偿电容的大小，首先要确定补偿的无功电流或无功功率；
3、在确定一相的无功电流或无功功率，然后计算电容的大小和接法；
曾lingwu：引用加为好友发送留言2008-2-29 11:19:00 不要说得那么深奥,以电机额定电流的30%来选择电容电流就可以了. 一般情况下,只有高压电容我们才用考虑接法,低压的电力电容器都已接好.
刘志斌：引用加为好友发送留言编辑2008-2-29 11:29:0 0
“以电机额定电流的30%来选择电容电流就可以了.”
1、这又是一种估算的方法，和李纯绪的方法不同；
2、以电机额定电流的30%来选择补偿电容电流，没有错误可言，是一种经验估算的方法；
4、按照这个估算法，额定电流150A，补偿电流应该是150×30% = 45A ；
1、如果电机额定运行，功率因数是，那么无功电流是额定电流的倍，即60%；
2、额定电流150A，补偿电流无功电流应该是150×60% = 90A
1、电机的额定电流Ie，功率因数COSΦ = ，则SinΦ = ；
2、此时的有功电流是Ie×COSΦ ；
3、此时的无功电流是Ie×SinΦ ；
1、电机符合变化不大时，可按符合电流I，以及功率因数COSΦ，查表得Sin Φ ，计算实际无功电流，确定补偿电容；
2、电机符合变化大时，可按小符合电流I，以及功率因数COSΦ，查表得Sin
Φ ，计算实际无功电流，确定补偿电容；
3、也可按空载电流的倍的规定，确定补偿电容；
1、补偿电流选大，补偿电容大，会出现过补偿，过补偿会降低线路功率因数；
2、过补偿，电容电流会造成电网电压上飘，电压不稳；
3、由于电机的无功电流是变化的，为了不出现过补偿的情况，所以补偿电流以最小无功电流计算；
4、由于电机电压不变，所以励磁电流不变，即认为无功电流不变；
5、电机空载时的电流，90%是励磁电流，即无功电流，所以以空载电流的倍作为无功电流计算补偿电容，是科学的，是最简单的方法；
如果知道无功电流Ig，则补偿电容C可按下式计算：
1、三相的无功功率Q = √3×U×Ig；
2、一相的无功功率Qx = 1/3×Q = 1/√3 ×U×Ig；
3、相电容Cx = Qx/2πfUU =（1/√3 ×U×Ig）/2πfUcUc = Ig/2√3πfUc, Uc = 380V，三相电容△接；
4、相电容Cx = Qx/2πfUU =（1/√3 ×U×Ig）/2πfUcUc = Ig/2πfUc, ，U
c = 220V，三相电容Y 接；。
