过程控制习题以及详解

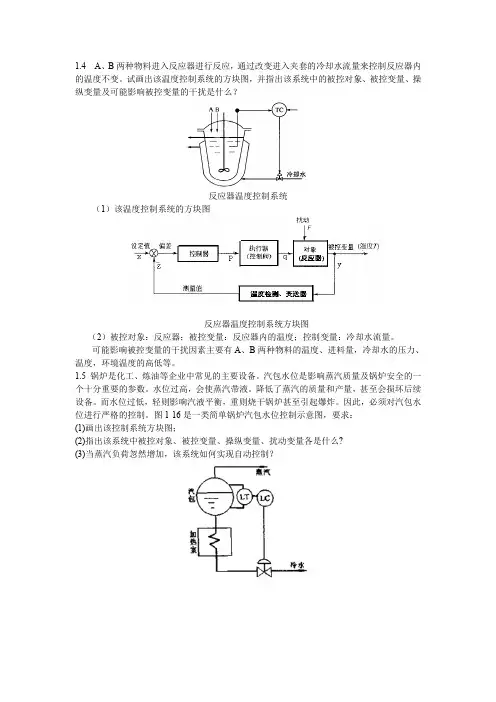

过程控制课后题答案讲解
1.4 A、B两种物料进入反应器进行反应，通过改变进入夹套的冷却水流量来控制反应器内的温度不变。
试画出该温度控制系统的方块图，并指出该系统中的被控对象、被控变量、操纵变量及可能影响被控变量的干扰是什么？反应器温度控制系统（1）该温度控制系统的方块图反应器温度控制系统方块图（2）被控对象：反应器；被控变量：反应器内的温度；控制变量：冷却水流量。
可能影响被控变量的干扰因素主要有A、B两种物料的温度、进料量，冷却水的压力、温度，环境温度的高低等。
1.5 锅炉是化工、炼油等企业中常见的主要设备。
汽包水位是影响蒸汽质量及锅炉安全的一个十分重要的参数。
水位过高，会使蒸汽带液。
降低了蒸汽的质量和产量，甚至会损坏后续设备。
而水位过低，轻则影响汽液平衡，重则烧干锅炉甚至引起爆炸。
因此，必须对汽包水位进行严格的控制。
图1-16是一类简单锅炉汽包水位控制示意图，要求：(1)画出该控制系统方块图；(2)指出该系统中被控对象、被控变量、操纵变量、扰动变量各是什么?(3)当蒸汽负荷忽然增加，该系统如何实现自动控制？(1)(2)被控对象：锅炉汽包。
被控变量：锅炉汽包水位。
操纵变量：锅炉给水量。
扰动量：冷水温度、压力、蒸汽压力、流量，燃烧状况等。
(3)当蒸汽负荷突然增加，会导致汽包水位下降，液位变送器检测到液位h 下降信号并与设定水位h0进行比较，将偏差信号传给控制器，控制器使执行器动作，增大阀门开度，使冷却水流量增加，从而降低加热室燃烧程度，进一步使得汽包液位升高。
2.4 P17-P18，精度等级为0.22.11 用热电偶测温时，为什么要进行冷端温度补偿?其冷端温度补偿的方法有哪几种? 解：（1）热电偶的热电势只有当T0（或t0）恒定是才是被测温度T （或t ）的单值函数。
热电偶标准分度表是以T0＝0℃为参考温度条件下测试制定的，只有保持T0＝0℃，才能直接应用分度表或分度曲线。
若T0≠0℃，则应进行冷端补偿和处理。
（2）冷端温度补偿的方法有：延长导线法，0℃恒温法，冷端温度修正法，冷端温度自动补偿法等。

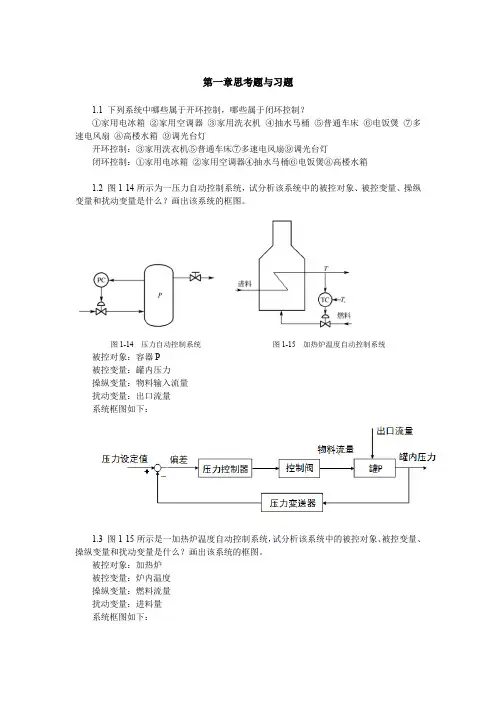

《过程控制》课后习题答案
第一章思考题与习题1.1 下列系统中哪些属于开环控制，哪些属于闭环控制？①家用电冰箱②家用空调器③家用洗衣机④抽水马桶⑤普通车床⑥电饭煲⑦多速电风扇⑧高楼水箱⑨调光台灯开环控制：③家用洗衣机⑤普通车床⑦多速电风扇⑨调光台灯闭环控制：①家用电冰箱②家用空调器④抽水马桶⑥电饭煲⑧高楼水箱1.2 图1-14所示为一压力自动控制系统，试分析该系统中的被控对象、被控变量、操纵变量和扰动变量是什么？画出该系统的框图。
图1-14 压力自动控制系统图1-15 加热炉温度自动控制系统被控对象：容器P被控变量：罐内压力操纵变量：物料输入流量扰动变量：出口流量系统框图如下：1.3 图1-15所示是一加热炉温度自动控制系统，试分析该系统中的被控对象、被控变量、操纵变量和扰动变量是什么？画出该系统的框图。
被控对象：加热炉被控变量：炉内温度操纵变量：燃料流量扰动变量：进料量系统框图如下：1.4 按设定值的不同情况，过程控制系统分为哪几类？过程控制系统分为三类：定值控制系统、随动控制系统和程序控制系统。
1.5 什么是过程控制系统的过渡过程？有哪几种基本形式？过程控制系统从一个平衡状态过渡到另一个平衡状态的过程称为过程控制系统的过渡过程。
控制系统过渡过程有五种基本形式：发散振荡、单调发散、等幅振荡、衰减振荡和单调衰减。
1.6 某换热器的温度控制系统在单位阶跃干扰作用下的过渡过程曲线如图1-16所示。
试分别求出最大偏差、余差、衰减比、振荡周期和调整时间（设定值为200℃）。
图1-16 题1.6图最大偏差：30℃余差：5℃衰减比：5：1振荡周期：15min调整时间：22min第二章思考题与习题2.1 求取图2-55所示电路的传递函数，图中物理量角标i代表输入，o代表输出。
a）b）图2-55 习题2.1图a）（由分压公式求取）上式中，，。
b）上式中，，2.2 惯性环节在什么条件下可近似为比例环节？又在什么条件下可近似为积分环节？惯性环节在T很小的时候可近似为比例环节；T很大的时候条可近似为积分环节。

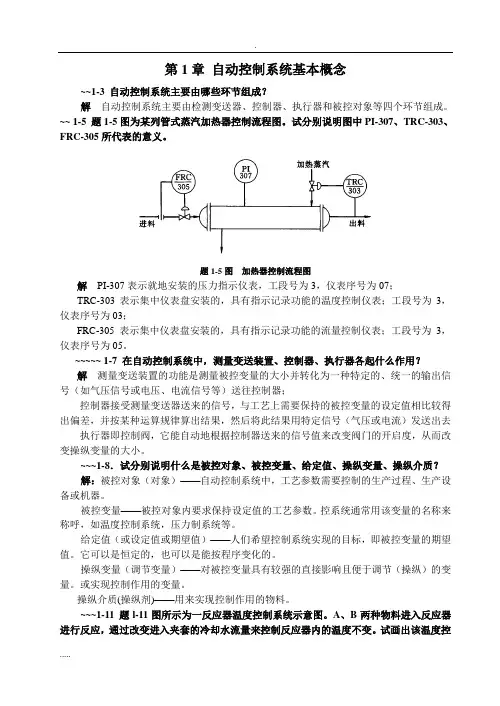

过程控制课后习题-答案
.第1章自动控制系统基本概念~~1-3 自动控制系统主要由哪些环节组成？解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。
~~ 1-5 题1-5图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
~~~~~ 1-7 在自动控制系统中，测量变送装置、控制器、执行器各起什么作用？解测量变送装置的功能是测量被控变量的大小并转化为一种特定的、统一的输出信号（如气压信号或电压、电流信号等）送往控制器；控制器接受测量变送器送来的信号，与工艺上需要保持的被控变量的设定值相比较得出偏差，并按某种运算规律算出结果，然后将此结果用特定信号（气压或电流）发送出去执行器即控制阀，它能自动地根据控制器送来的信号值来改变阀门的开启度，从而改变操纵变量的大小。
~~~1-8．试分别说明什么是被控对象、被控变量、给定值、操纵变量、操纵介质？解：被控对象（对象）——自动控制系统中，工艺参数需要控制的生产过程、生产设备或机器。
被控变量——被控对象内要求保持设定值的工艺参数。
控系统通常用该变量的名称来称呼，如温度控制系统，压力制系统等。
给定值（或设定值或期望值）——人们希望控制系统实现的目标，即被控变量的期望值。
它可以是恒定的，也可以是能按程序变化的。
操纵变量（调节变量）——对被控变量具有较强的直接影响且便于调节（操纵）的变量。
或实现控制作用的变量。
操纵介质(操纵剂)——用来实现控制作用的物料。
~~~1-11 题l-11图所示为一反应器温度控制系统示意图。
A、B两种物料进入反应器进行反应，通过改变进入夹套的冷却水流量来控制反应器内的温度不变。

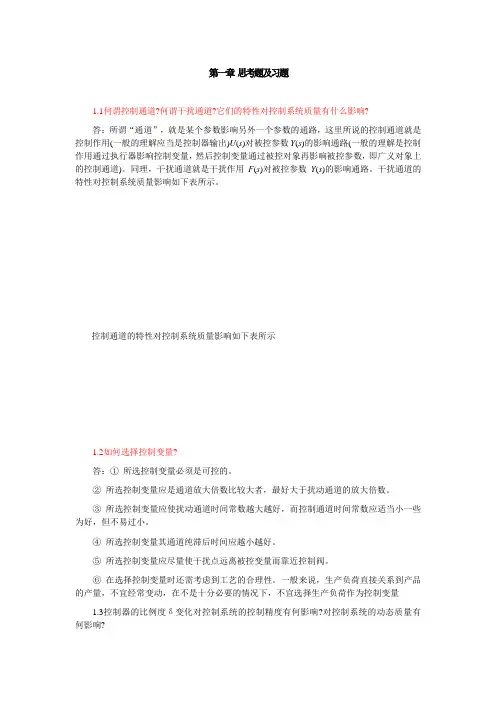

过程控制课后答案全
第一章思考题及习题1.1何谓控制通道?何谓干扰通道?它们的特性对控制系统质量有什么影响?答：所谓“通道”，就是某个参数影响另外一个参数的通路，这里所说的控制通道就是控制作用(一般的理解应当是控制器输出)U(s)对被控参数Y(s)的影响通路(一般的理解是控制作用通过执行器影响控制变量，然后控制变量通过被控对象再影响被控参数，即广义对象上的控制通道)。
同理，干扰通道就是干扰作用F(s)对被控参数Y(s)的影响通路。
干扰通道的特性对控制系统质量影响如下表所示。
控制通道的特性对控制系统质量影响如下表所示1.2如何选择控制变量?答：①所选控制变量必须是可控的。
②所选控制变量应是通道放大倍数比较大者，最好大于扰动通道的放大倍数。
③所选控制变量应使扰动通道时间常数越大越好，而控制通道时间常数应适当小一些为好，但不易过小。
④所选控制变量其通道纯滞后时间应越小越好。
⑤所选控制变量应尽量使干扰点远离被控变量而靠近控制阀。
⑥在选择控制变量时还需考虑到工艺的合理性。
一般来说，生产负荷直接关系到产品的产量，不宜经常变动，在不是十分必要的情况下，不宜选择生产负荷作为控制变量1.3控制器的比例度δ变化对控制系统的控制精度有何影响?对控制系统的动态质量有何影响?答：当G c(s)=K c时，即控制器为纯比例控制，则系统的余差与比例放大倍数成反比，也就是与比例度δ成正比，即比例度越大，余差也就越大。
K c增大、δ减小，控制精度提高(余差减小)，但是系统的稳定性下降。
1.4 4：1衰减曲线法整定控制器参数的要点是什么?答：衰减曲线法是在系统闭环情况下，将控制器积分时间T i放在最大，微分时间T d放在最小，比例度放于适当数值(一般为100%)，然后使δ由大往小逐渐改变，并在每改变一次δ值时，通过改变给定值给系统施加一个阶跃干扰，同时观察过渡过程变化情况。
如果衰减比大于4：1，δ应继续减小，当衰减比小于4：1时δ应增大，直至过渡过程呈现4：1衰减时为止。
《过程控制》课后习题答案
第一章思考题与习题1.1 下列系统中哪些属于开环控制，哪些属于闭环控制？①家用电冰箱②家用空调器③家用洗衣机④抽水马桶⑤普通车床⑥电饭煲⑦多速电风扇⑧高楼水箱⑨调光台灯开环控制：③家用洗衣机⑤普通车床⑦多速电风扇⑨调光台灯闭环控制：①家用电冰箱②家用空调器④抽水马桶⑥电饭煲⑧高楼水箱1.2 图1-14所示为一压力自动控制系统，试分析该系统中的被控对象、被控变量、操纵变量和扰动变量是什么？画出该系统的框图。
图1-14 压力自动控制系统图1-15 加热炉温度自动控制系统被控对象：容器P被控变量：罐内压力操纵变量：物料输入流量扰动变量：出口流量系统框图如下：1.3 图1-15所示是一加热炉温度自动控制系统，试分析该系统中的被控对象、被控变量、操纵变量和扰动变量是什么？画出该系统的框图。
被控对象：加热炉被控变量：炉内温度操纵变量：燃料流量扰动变量：进料量系统框图如下：1.4 按设定值的不同情况，过程控制系统分为哪几类？过程控制系统分为三类：定值控制系统、随动控制系统和程序控制系统。
1.5 什么是过程控制系统的过渡过程？有哪几种基本形式？过程控制系统从一个平衡状态过渡到另一个平衡状态的过程称为过程控制系统的过渡过程。
控制系统过渡过程有五种基本形式：发散振荡、单调发散、等幅振荡、衰减振荡和单调衰减。
1.6 某换热器的温度控制系统在单位阶跃干扰作用下的过渡过程曲线如图1-16所示。
试分别求出最大偏差、余差、衰减比、振荡周期和调整时间（设定值为200℃）。
图1-16 题1.6图最大偏差：30℃余差：5℃衰减比：5：1振荡周期：15min调整时间：22min第二章思考题与习题2.1 求取图2-55所示电路的传递函数，图中物理量角标i代表输入，o代表输出。
a）b）图2-55 习题2.1图a）（由分压公式求取）上式中，，。
b）上式中，，2.2 惯性环节在什么条件下可近似为比例环节？又在什么条件下可近似为积分环节？惯性环节在T很小的时候可近似为比例环节；T很大的时候条可近似为积分环节。

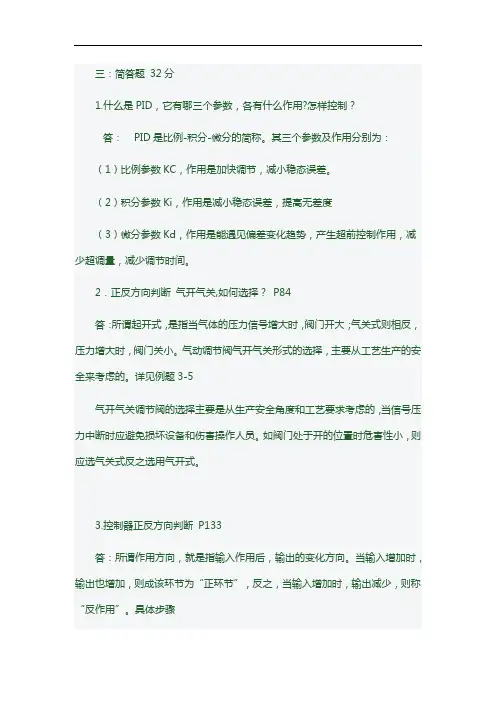

过程控制试题及答案解析
三：简答题32分1.什么是PID，它有哪三个参数，各有什么作用?怎样控制？答：PID是比例-积分-微分的简称。
其三个参数及作用分别为：（1）比例参数KC，作用是加快调节，减小稳态误差。
（2）积分参数Ki，作用是减小稳态误差，提高无差度（3）微分参数Kd，作用是能遇见偏差变化趋势，产生超前控制作用，减少超调量，减少调节时间。
2．正反方向判断气开气关,如何选择？P84答：所谓起开式，是指当气体的压力信号增大时，阀门开大；气关式则相反，压力增大时，阀门关小。
气动调节阀气开气关形式的选择，主要从工艺生产的安全来考虑的。
详见例题3-5气开气关调节阀的选择主要是从生产安全角度和工艺要求考虑的，当信号压力中断时应避免损坏设备和伤害操作人员。
如阀门处于开的位置时危害性小，则应选气关式反之选用气开式。
3.控制器正反方向判断P133答：所谓作用方向，就是指输入作用后，输出的变化方向。
当输入增加时，输出也增加，则成该环节为“正环节”，反之，当输入增加时，输出减少，则称“反作用”。
具体步骤（1），判断被控对象的正/反作用那个方向，主要由工艺机理确定。
（2）确定执行器的正/反作用方向由安全工艺条件决定。
（3）确定广义对象的正/反作用方向（4）确定执行器的正/反作用方向4.串级系统方框图P176及特点是什么？答：特点（1）减小了被控对象的等效时间常数；（2）提高了系统工作频率；（3）对负载变化有一定的自适应能力。
5.前馈反馈的区别有哪些？答：（1）控制依据：反馈控制的本质是“基于偏差来消除偏差”，前馈控制是“基于扰动消除扰动对被控量的影响”。
（2）控制作用发生时间方面：反馈控制器的动作总是落后于扰动作用的发生，是一种“不及时”的控制；扰动发生后，前馈控制器及时动作。
（3）控制结构方面:反馈为闭环控制，存在稳定性问题，即使闭环环节中每个系统都是稳定的，但闭环后稳定与否，还需要进一步分析；前馈属于开环控制，各环节稳定，系统必然稳定。
过程控制课后习题答案及解析
..WORD完美格式..第1章自动控制系统基本概念~~1-3 自动控制系统主要由哪些环节组成？解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。
~~ 1-5 题1-5图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
~~~~~ 1-7 在自动控制系统中，测量变送装置、控制器、执行器各起什么作用？解测量变送装置的功能是测量被控变量的大小并转化为一种特定的、统一的输出信号（如气压信号或电压、电流信号等）送往控制器；控制器接受测量变送器送来的信号，与工艺上需要保持的被控变量的设定值相比较得出偏差，并按某种运算规律算出结果，然后将此结果用特定信号（气压或电流）发送出去执行器即控制阀，它能自动地根据控制器送来的信号值来改变阀门的开启度，从而改变操纵变量的大小。
~~~1-8．试分别说明什么是被控对象、被控变量、给定值、操纵变量、操纵介质？解：被控对象（对象）——自动控制系统中，工艺参数需要控制的生产过程、生产设备或机器。
被控变量——被控对象内要求保持设定值的工艺参数。
控系统通常用该变量的名称来称呼，如温度控制系统，压力制系统等。
给定值（或设定值或期望值）——人们希望控制系统实现的目标，即被控变量的期望值。
它可以是恒定的，也可以是能按程序变化的。
操纵变量（调节变量）——对被控变量具有较强的直接影响且便于调节（操纵）的变量。
或实现控制作用的变量。
操纵介质(操纵剂)——用来实现控制作用的物料。
~~~1-11 题l-11图所示为一反应器温度控制系统示意图。
过程控制作业答案分解
作 业第二章：2-6某水槽如题图2-1所示。
其中A 1为槽的截面积，R 1、R 2均为线性水阻，Q i 为流入量，Q 1和Q 2为流出量要求：(1)写出以水位h 1为输出量，Q i 为输入量的对象动态方程；(2)写出对象的传递函数G(s)并指出其增益K 和时间常数T 的数值。
图2-1解：1）平衡状态： 02010Q Q Q i +=2）当非平衡时： i i i Q Q Q ∆+=0；1011Q Q Q ∆+=；2022Q Q Q ∆+= 质量守恒：211Q Q Q dthd A i ∆-∆-∆=∆ 对应每个阀门，线性水阻：11R h Q ∆=∆；22R h Q ∆=∆ 动态方程：i Q R hR h dt h d A ∆=∆+∆+∆2113) 传递函数：)()()11(211s Q s H R R S A i =++ 1)11(1)()()(211+=++==Ts KR R S A s Q s H s G i2Q11这里：21121212111111R R A T R R R R R R K +=+=+=；2-7建立三容体系统h 3与控制量u 之间的动态方程和传递数,见题图2-2。
解：如图为三个单链单容对像模型。
被控参考△h 3的动态方程： 3233Q Q dth d c ∆-∆=∆；22R h Q ∆=∆；33R hQ ∆=∆； 2122Q Q dth d c ∆-∆=∆；11R h Q ∆=∆ 111Q Q dth d c i ∆-∆=∆ u K Q i ∆=∆ 得多容体动态方程：uKR h dth d c R c R c R dt h d c c R R c c R R c c R R dt h d c c c R R R ∆=∆+∆+++∆+++∆333332211232313132322121333321321)()(传递函数：322133)()()(a s a s a s Ks U s H s G +++==； 这里：32132133213213321321332211232132131313232212111;c c c R R R kR K c c c R R R a c c c R R R c R c R c R a c c c R R R c c R R c c R R c c R R a ==++=++=2-8已知题图2-3中气罐的容积为V ，入口处气体压力，P 1和气罐 内气体温度T均为常数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、单回路控制系统1. 画出图示系统的方框图：2. 一个简单控制系统总的开环增益（放大系数）应是正值还是负值？仪表行业定义的控制器增益与控制系统中定义的控制器的增益在符号上有什么关系？为什么？3. 试确定习题1中控制器的正反作用。
若加热变成冷却，且控制阀由气开变为气关，控制器的正反作用是否需要4. 什么是对象的控制通道和扰动通道？若它们可用一阶加时滞环节来近似，试述K P 、K f 、τp 、τf 对控制系统质量的影响。
5. 已知广义对象的传递函数为1)S (T e K P SτP P +-，若P P T τ的比值一定时，T P 大小对控制质量有什么影响？为什么？6. 一个简单控制系统的变送器量程变化后，对控制质量有什么影响？举例说明。
7. 试述控制阀流量特性的选择原则，并举例加以说明。
8. 对图示控制系统采用线性控制阀。
当负荷G 增加后，系统的响应趋于非周期函数，而G 减少时，系统响应震荡加剧，试分析其原因，并设法解决之。
9. 一个简单控制系统中，控制阀口径变化后，对系统质量有何影响？10. 已知蒸汽加热器如图所示，该系统热量平衡式为：G 1C 1(θ0-θi )=G 2λ(λ为蒸汽的冷凝潜热)。
（1）主要扰动为θi 时，选择控制阀的流量特性。
（2）主要扰动为G 1时，量特性。
（3特性。
11.作用后，对系统质量有什么影响？为了保持同样的衰减比，比例度δ要增加，为什么？12. 试写出正微分和反微分单元的传递函数和微分方程；画出它们的阶跃响应，并简述它们的应用场合。
13. 什么叫积分饱和？产生积分饱和的条件是什么？14. 采用响应曲线法整定控制器参数，选用单比例控制时，δ=K P τP /T P ×100%,即δ∝K P ，δ∝τP /T P ,为什么？而选择比例积分控制时，δ=1.44K P τP /T P ×100%，即比例度增加，为什么？15. 采用临界比例度法整定控制器参数，在单比例控制时，δ=2δK (临界比例度)，为什么？16. 在一个简单控制系统中，若对象的传递函数为)1T )(1S 1)(T S (T K W P V P +-+S ，进行控制器参数整定时，应注意什么？ 17. 已知广义对象的传递函数为1)S (T e K P SτP P +-，采用比例控制，当系统达到稳定边缘时，K C =K CK ，临界周期为T K 。
问：(1)T K /τP 在什么数值范围内(即上、下界)，τP /T P 增加时，这一比值是上升还是下降？(2)K CK 在什么数值范围内(即上、下界)，τP /T P 增加时，K CK 是上升还是下降？18. 一个过程控制系统的对象有较大的容量滞后，而另一系统由于测量点位置造成纯滞后。
若对两个系统均采用微分控制，试问效果如何？19. 某一温度控制系统，采用4:1衰减曲线法进行整定，测得系统的衰减比例度δs=25%，衰减振荡周期Ts=10min ，当控制器采用P 和PI 控制作用时，试求其整定参数值。
20. 有一个过程控制系统(采用DDZ-Ⅲ型仪表)，当广义对象的输入电流（即控制器的输出电流）为14mA 时，其被控温度的测量值为70℃。
当输入电流突然从14mA 增至15mA ，并待被控温度达到稳定时，其测量值为74℃。
设测温仪表的量程为50-100℃。
同时由实验测得广义对象的时间常数T P =3min ，滞后时间τP =1.2min ，试求衰减比为4:1时PI 控制器的整定参数值。
21. 某一个过程控制系统，利用临界比例度法进行控制器的参数整定。
当比例度为12%时，系统出现等幅振荡，其临界振荡周期为180s ，试求采用PID 控制器时的整定参数值。
22. 已知控制系统方块图如下：求：(1)X 作单位跃阶变化时，随动控制系统的余差。
(2)F作单位跃阶变化时，定值控制系统的余差。
（题22图）1一个简单控制系统由那几部分组成？各有什么作用？2举例说明一个简单控制系统，指出在该控制系统中的被控制系统的被控变量、操纵变量和扰动变量。
3常见的过程动态特性的类型有哪几种？可用什么传递函数来近似描述他们的动态特性？9增大过程的增益对控制系统的控制品质指标有什么影响？过程的时间常数是否越小越好？为什么？10某温度控制系统已经正常运行，由于原温度变送器（量程200`300℃）损坏，改用量程为0`500℃的同分度号的温度变送器，控制系统会出现什么现象？应如何解决？13增大积分时间对控制系统的控制品质有什么影响？增大微分时间对控制系统的控制品质有什么影响？14什么是积分饱和现象？举例说明如何防止积分饱和。
15纯比例控制时，比例度与临界比例度之间有什么近似关系？6.1说明一下名词术语的含义：被动对象、被控变量、操纵变量、扰动（干扰）量、设定（给定）值、偏差。
答：被控对象——自动控制系统中，工艺参数需要控制的生产过程、设备或机器等。
被控变量——被控对象内要求保持设定数值的工艺参数。
操纵变量——受控制器操作的，用以克服干扰的影响，使被控变量保持设定值的物料或能量。
扰动量——除操作变量外，作用于被控对象并引起被控变量变化的因素。
设定值——被控变量的预定值。
偏差——被控变量的设定值与实际值之差。
6.3下列控制系统中，哪些是开环控制，哪些是闭环控制？A．定制控制B．随动控制C．前馈控制D．程序控制答：C——开环控制；A、B、D——闭环控制。
（程序控制的设定值也是变化的，但它是一个已知的时间函数，即设定值按一定的时间程序变化。
）6.6在石油化工生产过程中，常常利用液态丙烯汽化吸收裂解气体的热量，使裂解气体的温度下降到规定数值上。
图6-3是一个简化的丙烯冷却器温度控制系统。
被冷却的物料是乙烯裂解气，其温度要求控制在（15±1.5）℃。
如果温度太高，冷却后的气体会包含过多的水分，对生产造成有害影响；如果温度太低，乙烯裂解气会产生结晶析出，杜塞管道。
图6-3（１）指出系统中被控对象、被控变量和操作变量各是什么？（２）试画出该控制系统的组成方块图。
答：（１）被控对象为丙烯冷却器；被控变量为乙烯裂解气的出口温度；操作变量为气态丙烯的流量。
（３）该系统的方块图如图6-4所示。
图6-46.7图6-5所示是以反应温度控制系统示意图。
Ａ、Ｂ两种物料进入反映，通过改变进入夹套的冷却水流量来控制反应器内的温度保持不变。
图中ＴＴ表示温度变送器，ＴＣ便是温度控制器。
试画出该温度控制系统的方块图，并指出该控制系统中的被控对象、被控变量、操作变量及可能影响被控变量变化的扰动各是什么？图6-5答：反应器温度控制系统中被控对象为反应器；被控变量为反应器内温度；操作变量为冷却水流量；干扰为Ａ、Ｂ物料的流量、温度、浓度、冷却水的温度、压力及搅拌器的转速。
反应器的温度控制系统的方块图如图6-6所示。
图6-66.8乙炔发生器是利用电石和水来产生乙炔气装置。
为了降低电石消耗量，提高乙炔的收率，确保生产安全，设计了如图6-7所示温度控制系统。
工艺要求发生器温度控制在（８０±１）℃。
试画出该温度控制系统的方块图，并指出图中的被控对被控变量、操作变量及可能存在的扰动。
图6-7答：乙炔发生器温度控制系统方块图如图6-8所示（图中T、T O分别为乙炔发生器温度及其设定值）。
图6-8被控对象：乙炔发生器；被控变量：乙炔发生器内温度；操纵变量：冷水流量；扰动量：冷水温度、压力；电石进料量、成分等。
6.9图6-9所示为一列管式换热器。
工艺要求出口物料温度保持恒定。
经分析如果保持物料入口流量和蒸汽流量基本恒定，则温度的波动将会减小到工艺允许的误差范围之内。
现分别设计了物料入口流量和蒸汽流量两个控制系统，以保持出口物料温度恒定。
图6-9（1）试画出对出口物料温度的控制系统方块图；（2）指出该系统是开环控制系统还是闭环控制系统，并说明理由。
答：（1）控制系统方块图如图6-10所示。
图6-10（2）控制系统为开环控制系统。
从方块图可以看出，对物料入口流量和蒸汽流量均为闭环控制系统；而对于出口物料温度，未经过测量变送环节反馈到系统输入端，没有形成闭环系统。
6.15 图6-14是一个典型的衰减振荡过程曲线，衰减振荡的品质指标有以下几个：最大偏差、衰减比、余差、过渡时间、振荡周期（或频率）。
请分别说明其含义。
图6-14答：（1）最大偏差――是指过渡过程中被控变量偏离设定值的最大数值。
图中A表示最大偏差。
最大偏差描述了被控变量偏离设定值的程度，最大偏差愈大，被控变量偏离设定值就越远，这对于工艺条件要求较高的生产过程是十分不利的。
（2）衰减比――是指过渡过程曲线上同方向第一个波的峰值与第二个波的峰值之比。
图中衰减比n＝B:B’。
对于衰减振荡而言，n总是大于1的。
若n接近1，控制系统的过渡过程曲线接近于等幅振荡过程；若n小于1，则为发散振荡过程；n越大，系统越稳定，当n 趋于无穷大时，系统接近非振荡衰减过程。
根据实际操作经验，通常取n＝4～10为宜。
（3）余差――是指过渡过程终了时，被控变量所达到的新的稳态值与设定值之间的差值。
图中C表示余差。
余差是一个重要的静态指标，它反映了控制的精确程度，一般希望它为0或在一预定的允许范围内。
（4）过渡时间――是指控制系统受到扰动作用后，被控变量从原稳定状态回复到新的平衡状态所经历的最短时间。
从理论上讲，对于具有一定衰减比的衰减振荡过程，要完全达到新的平衡状态需要无限长的时间。
所以在实际应用时，规定只要被控变量进入新的稳态值的±5％(或±2％)的范围内，且不再越出时为止所经历的时间。
过渡时间短，说明系统恢复稳定快，即使干扰频繁出现，系统也能适应；反之，过渡时间长，说明系统稳定慢，在几个同向扰动作用下，被控变量就会大大偏离设定值而不能满足工艺生产的要求。
一般希望过渡时间愈短愈好。
（5）振荡周期（或频率）――振荡周期是指过渡过程同向波峰（或波谷）之间的间隔时间，其倒数为振荡频率。
在衰减比相同的条件下，周期与过渡时间成正比。
一般希望振荡周期短些好。
6.26填空。
（1）根据实践经验的总结发现，除少数无自衡的对象以外，大多数对象均可用_____、_____、_____、_____这4种典型的动态特性来加以近似描述。
（2）为了进一步简化，也可以将所有的对象的动态特性都减化为_____的形式，用传递函数可以表示为_____。
（3）在对象传递函数表达式W(s) 中，K表示对象的_____，T表示对象的_____，表示对象的_____。
答：（1）一阶；二阶；一阶加纯滞后；二阶加纯滞后。
（2）一阶加纯滞后；W（s）＝e-s(3)静态放大系数；时间常数；纯滞后时间。
6.41什么是简单控制系统？试画出简单控制系统的典型方块图。
答：所谓简单控制系统，通常是指由一个被控对象、一个检测元件及传感器（或变送器）、一个调节器和一个执行器所构成的单闭环控制系统，有时也称为单回路控制系统。
