北京市朝阳区普通中学2018届初三中考物理复习 电生磁 专题复习练习题 含答案
北京市朝阳区普通中学2018届初三中考物理复习 电生磁 专题复习练习题 含答案
1 / 6 北京市朝阳区普通中学2018届初三中考物理复习 电生磁 专题复习练习题
1. 如图是奥斯特实验的示意图，有关分析正确的是( )
A．通电导线周围磁场方向由小磁针的指向决定
B．发生偏转的小磁针对通电导线有力的作用
C．移去小磁针后的通电导线周围不存在磁场
D．通电导线周围的磁场方向与电流方向无关
2．丹麦物理学家奥斯特首先通过实验发现电流周围存在磁场。如图所示，我们实验时要在通电直导线下方放一个( )
A．螺线管 B．蹄形磁铁 C．小磁针 D．电流表
3. 下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是( )
A．条形磁铁 B．地磁场 C．通电直导线 D．通电螺线管
4. 对于通电螺线管极性的标注，图中正确的是( )
北京市朝阳区普通中学2018届初三中考物理复习 电生磁 专题复习练习题 含答案
2 / 6 5. 如图所示，在通电螺线管(导线中箭头表示电流方向)附近放置的小磁针(黑端为N极)，静止时其指向正确的是( )
6. 1820年，安培在科学院的例会上做了一个小实验，引起到会科学家的兴趣。他按如图所示的方式，把螺线管沿东西方向水平悬挂起来，然后给导线通电。则通电后螺线管将( )
A．仍在原位置保持静止 B．发生转动，直至A指向南，B指向北
C．发生转动，直至A指向北，B指向南 D．能在任意位置静止
7. 如图所示，甲、乙两线圈宽松地套在光滑的玻璃棒上，可以自由移动，当开关S闭合时，两个线圈将会( )
A．向左、右分开 B．向中间靠拢
C．甲不动，乙向甲靠近 D．乙不动，甲向乙靠近
8. 奥斯特实验证明了通电导线周围存在____________，其方向与___________有关。
9. 直线电流磁场的磁感线是一个以________________为圆心的_____________，距离直线电流越近，磁场越______________。 北京市朝阳区普通中学2018届初三中考物理复习 电生磁 专题复习练习题 含答案
3 / 6 10．带铁芯的通电螺线管的磁性比不带铁芯的通电螺线管的磁性要______________，原因是铁芯在磁场中被磁化后相当于一根___________。带铁芯的通电螺线管叫做___________________。
11. 闭合开关S后，小磁针静止时北极的指向如图所示，则螺线管左端是____(填“N”或“S”)极，电源左端是_______(填“正”或“负”)极。
12. 丹麦物理学家奥斯特通过实验证实了电流周围存在着磁场。我市某校学生在实验室验证奥斯特实验，当水平导线中通有如图所示的电流时，S极将偏向_____________(填“纸内”或“纸外”)；要使实验效果更加明显应使通电导线沿_____________(填“东西”或“南北”)方向放置。
13. 利用如图所示装置研究电与磁的关系，请仔细观察图中的装置、操作和现象，然后归纳得出初步结论。
(1)比较甲、乙两图可知：___________________________________。
(2)比较乙、丙两图可知：______________________________________。
14. 把超强磁铁分别吸附在干电池的正负极两端，制成电磁动力“小车”，并将它放入铜质螺线管中，如图甲，“小车”就能沿着螺线管运动，图乙是它的示意图。 北京市朝阳区普通中学2018届初三中考物理复习 电生磁 专题复习练习题 含答案
4 / 6
(1)在图乙上画出螺线管中的电流方向。
(2)实验中发现，必须将“小车”全部推入螺线管，“小车”才能运动，“小车”运动的原因是____________________________________________________________。
(3)进一步探究发现，“小车”运动的方向与电池正负极位置和超强磁铁的极性有关。将如图乙装配的小车放入螺线管，则小车的运动方向是_________。
(4)要使“小车”运动速度增大，请提出一种方法：
15. 在探究通电螺线管外部磁场的实验中，采用了如图A所示的实验装置。
(1)当闭合开关S后，小磁针________(填“会”或“不会”)发生偏转，说明通电螺线管与小磁针之间是通过___________发生力的作用。
(2)用铁屑来做实验，得到了图B所示的情形，它与___________磁体的磁场分布相似。为描述磁场而引入的磁感线__________(填“是”或“不是”)真实存在的。
(3)为了研究通电螺线管的磁极性质，老师与同学们一起对螺线管可能的电流方向和绕线方式进行了实验，得到了下图所示的四种情况。实验说明通电螺线管的磁极极性只与它的________________有关，且这个关系可以用__________________判断。 北京市朝阳区普通中学2018届初三中考物理复习 电生磁 专题复习练习题 含答案
5 / 6
(4)闭合开关S，通电螺线管周围的小磁针N极指向如右图所示，由图可知：在通电螺线管外部，磁感线是从______极发出，最后回到_______极。
答案：
1---7 BCCAA BA
8. 磁场 电流方向
9. 通电直导线 同心圆 强
10. 强得多 磁体 电磁铁
11. N 负
12. 纸外 南北
13. (1) 通电导线周围存在着磁场
(2) 通电导线周围的磁场方向跟电流的方向有关
14. (1) 略
(2) 磁铁接触的一段螺线管产生的磁场与干电池前后吸附磁铁的磁场相互作用(合理答案均可) 北京市朝阳区普通中学2018届初三中考物理复习 电生磁 专题复习练习题 含答案
6 / 6 (3) 向左
(4) 增强磁铁的磁性(增加单位长度内螺线管匝数、增加电池电压等)
15. (1) 会 磁场
(2) 条形 不是
(3) 电流方向 安培定则
(4) N S

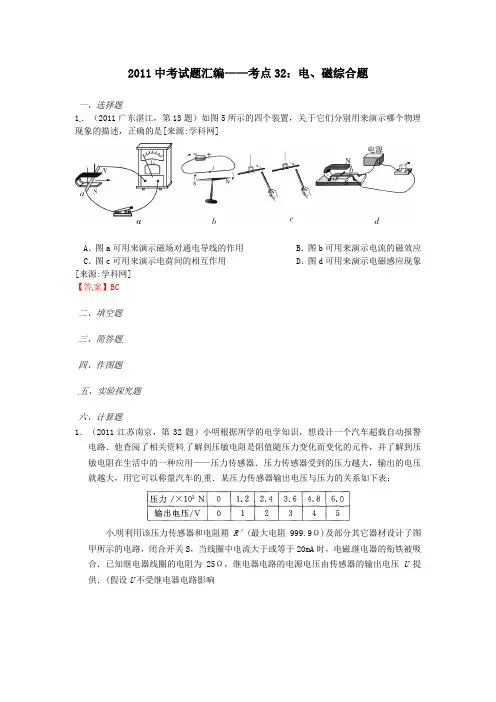

2011年全国中考物理分类汇编考点32 电、磁综合题
2011中考试题汇编——考点32：电、磁综合题
一、选择题
1．（2011广东湛江，第13题）如图5所示的四个装置，关于它们分别用来演示哪个物理现象的描述，正确的是[来源:学科网]
A．图a可用来演示磁场对通电导线的作用 B．图b可用来演示电流的磁效应
C．图c可用来演示电荷间的相互作用 D．图d可用来演示电磁感应现象[来源:学科网]
【答案】BC
二、填空题
三、简答题
四、作图题
五、实验探究题
六、计算题
1．（2011江苏南京，第32题）小明根据所学的电学知识，想设计一个汽车超载自动报警电路．他查阅了相关资料了解到压敏电阻是阻值随压力变化而变化的元件，并了解到压敏电阻在生活中的一种应用——压力传感器．压力传感器受到的压力越大，输出的电压就越大，用它可以称量汽车的重．某压力传感器输出电压与压力的关系如下表：
小明利用该压力传感器和电阻箱R＇(最大电阻999.9Ω)及部分其它器材设计了图甲所示的电路，闭合开关S，当线圈中电流大于或等于20mA时，电磁继电器的衔铁被吸合．已知继电器线圈的电阻为25Ω，继电器电路的电源电压由传感器的输出电压U提供．(假设U不受继电器电路影响
[来源:学,科,网]
(1)根据表格中数据，请在图乙给定的坐标系中描绘出压力传感器的输出电压随压力变化的图像；
(2)当压力增加到一定程度时，电铃报警，说明汽车超载，则图甲中电铃应接在 (选填“A、B”或“C、D”)两端；
(3)小明希望压力大于或等于2.4×105N时，启动报警系统，则电阻箱R＇的电阻应调节到多大?
(4)要使该装置报警，汽车的最小重力为多少?
【答案】(1)见图
（2）C、D
（3）由图像可知，当压力为2.4×105N时，U为2V
21000.02UVRIA总
1002575RRR总[来源:]
（4）U最小=IR=0.02A×25Ω=0.5V
中考专题复习练习 电和磁
(考查范围：电和磁)
姓名_____________ 班级___________ 得分____________
一、单项选择题(本题包含53小题)
1．(04北京东城区)世界上第一个清楚地、准确地论述磁偏角的科学家是( ）
A 奥斯特 B 法拉第 C．沈括 D．欧姆
2．(05南京市)在一根条形磁铁附近平行放置一根与磁铁形状完全相同的棒状物体XY后，其周围磁场磁感线的分布情况如图甲所示．将XY两端对调以后，磁感线分布情况未发生改变，如图乙所示．则棒状物体XY可能是( )
A.软铁棒 B.铜棒
C.条形磁铁，其中X端为N极
D.条形磁铁，其中Y端为N极
3．(04烟台)为了判断一根钢棒是否不磁性，小明进行了如下几组小实验，其中不能达到目的是（ ）
A.让钢棒靠近铁屑，铁屑被吸引，则钢棒具有磁性。
B.用细线将钢棒吊起来，使它能在水平面内自由转动，静止时总是指南北方向，则钢棒具有磁性
C.让小磁针靠近钢棒，若钢棒与小磁针相互排斥，则钢棒具有磁性
D.让小磁针靠近钢棒，若钢棒与小磁针相互吸引，则钢棒具有磁性
4．(04南京)在一个圆纸盒里藏放着一个条形磁铁，在盒子周围放置一些小磁针（小磁针涂黑端为Ｎ极），这些小磁针静止时的指向如图甲所示，则图乙中能正确反映盒中条形磁铁放置情况的是（ ）
5．(05镇江市)1元硬币的外观有银白色的金属光泽，一些同学认为它可能是铁制成的.在讨论时，有同学提出："我们可以先拿磁铁来吸一下"，这时，有位同学手拿一块磁铁吸了一下硬币.就"一些同学认为它可能是铁制成的"这一环节而言，属于科学探究中的 ( ）
A．论证 B．猜想 C．实验 D．分析
6．(05柳州、北海)世界上第一个证实电与磁之间联系的物理事实是( )

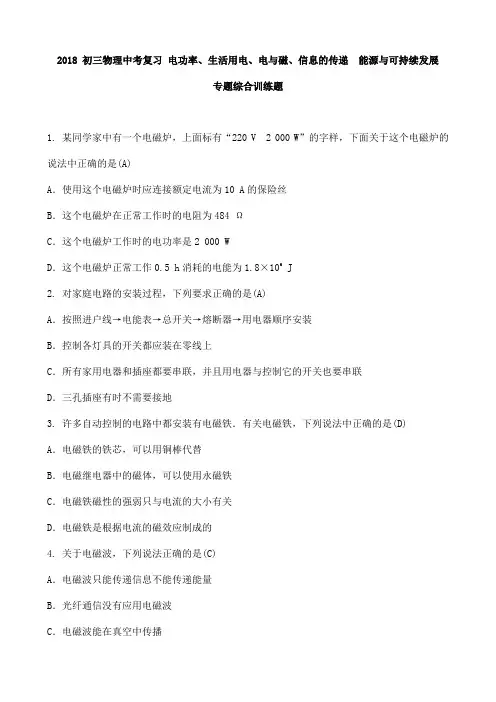

2018 初三物理中考复习 电功率、生活用电、电与磁、信息的传递 能源与可持续发展 专题综合训练题 含答案
2018 初三物理中考复习 电功率、生活用电、电与磁、信息的传递 能源与可持续发展
专题综合训练题
1. 某同学家中有一个电磁炉，上面标有“220 V 2 000 W”的字样，下面关于这个电磁炉的说法中正确的是(A)
A．使用这个电磁炉时应连接额定电流为10 A的保险丝
B．这个电磁炉在正常工作时的电阻为484 Ω
C．这个电磁炉工作时的电功率是2 000 W
D．这个电磁炉正常工作0.5 h消耗的电能为1.8×106 J
2. 对家庭电路的安装过程，下列要求正确的是(A)
A．按照进户线→电能表→总开关→熔断器→用电器顺序安装
B．控制各灯具的开关都应装在零线上
C．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D．三孔插座有时不需要接地
3. 许多自动控制的电路中都安装有电磁铁．有关电磁铁，下列说法中正确的是(D)
A．电磁铁的铁芯，可以用铜棒代替
B．电磁继电器中的磁体，可以使用永磁铁
C．电磁铁磁性的强弱只与电流的大小有关
D．电磁铁是根据电流的磁效应制成的
4. 关于电磁波，下列说法正确的是(C)
A．电磁波只能传递信息不能传递能量
B．光纤通信没有应用电磁波
C．电磁波能在真空中传播 D．声波和可见光都属于电磁波
5. 下列用电器工作时，将电能全部转化为内能的是(B)
6．小明家记录5月初电能表示数为1432.7度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是(C)
A．电能表是测量用电器电功率的仪表
B．此电能表适用于电流方向一秒钟改变50次的交流电路
C．小明家5月初至6月初消耗的电能是105 kW·h
D．若电能表转盘在10 min内转过250转，则用电器的总功率为1 kW
7．如图所示的装置中，三个完全相同的烧瓶A、B、C内都盛有质量和初温均相等的液体，其中A、B烧瓶装的是水，C烧瓶中装的是煤油，A、B、C瓶中电阻丝的阻值分别为RA、RB、RC，且RA＞RB＝RC.合上开关S通电一定时间后，下列关于该实验探究的说法，错误的是(均不计热损失，比热容c水＞c煤油)(D)

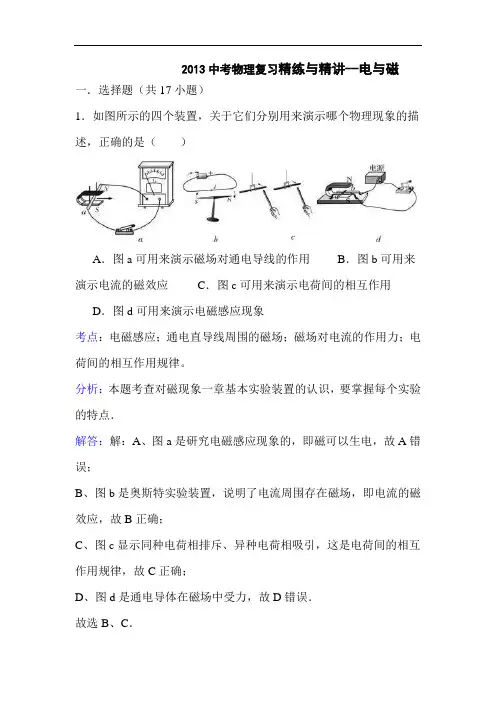

2013中考物理复习精练与精讲--电与磁
2013中考物理复习精练与精讲--电与磁
一．选择题（共17小题）
1．如图所示的四个装置，关于它们分别用来演示哪个物理现象的描述，正确的是（ ）
A．图a可用来演示磁场对通电导线的作用 B．图b可用来演示电流的磁效应 C．图c可用来演示电荷间的相互作用
D．图d可用来演示电磁感应现象
考点：电磁感应；通电直导线周围的磁场；磁场对电流的作用力；电荷间的相互作用规律。
分析：本题考查对磁现象一章基本实验装置的认识，要掌握每个实验的特点．
解答：解：A、图a是研究电磁感应现象的，即磁可以生电，故A错误；
B、图b是奥斯特实验装置，说明了电流周围存在磁场，即电流的磁效应，故B正确；
C、图c显示同种电荷相排斥、异种电荷相吸引，这是电荷间的相互作用规律，故C正确；
D、图d是通电导体在磁场中受力，故D错误．
故选B、C．
点评：电磁感应现象是闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流，前提条件是运动，结果是产生电流，故实验装置不能直接有电源；
通电导体在磁场中受力实验的前提是有电流通过磁场中的导体，结果是受力产生了运动，故实验装置直接就有电源．
这两个装置要对比加以区分．
2．发电机和电动机的相继问世，使电能的大规模生产和利用成为现实，图5所示四幅图中属于电磁感应现象应用的是（ ）
A． B．
C． D．
考点：电磁感应。
分析：分析选择项中图示设备的制成原理，与题目要求相对应即可得到答案．
解答：解：A、闭合开关后，处于磁场中的导体运动起来，体现了通电导体在磁场中受到力的作用．故A错误．
B、图示的设备是电动机的模型，其制成原理是通电线圈在磁场中受力而转动．故B错误．
C、当线圈在磁场中转动时，线圈切割磁感线，电路中产生感应电流，灯泡发光，它是利用电磁感应现象制成的．故C正确．
D、通电导线附近的小磁针发生偏转，说明电流周围存在磁场．故D错误．
故选C．

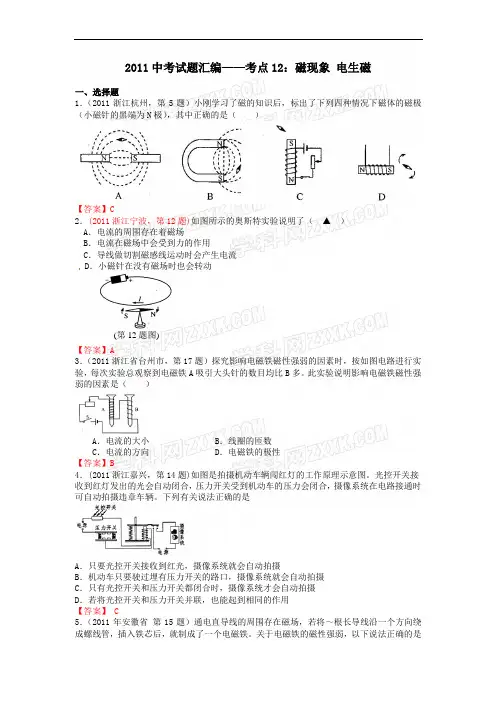

2011年全国中考物理分类汇编考点12_磁现象_电生磁
2011中考试题汇编——考点12：磁现象 电生磁
一、选择题
1．（2011浙江杭州，第5题）小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是（ ）
【答案】C
2．(2011浙江宁波，第12题)如图所示的奥斯特实验说明了（ ▲ ）
A．电流的周围存在着磁场
B．电流在磁场中会受到力的作用
C．导线做切割磁感线运动时会产生电流
D．小磁针在没有磁场时也会转动
【答案】A
3．（2011浙江省台州市，第17题）探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多。此实验说明影响电磁铁磁性强弱的因素是（ ）
A．电流的大小 B．线圈的匝数
C．电流的方向 D．电磁铁的极性
【答案】B
4．(2011浙江嘉兴，第14题)如图是拍摄机动车辆闯红灯的工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。下列有关说法正确的是
A．只要光控开关接收到红光，摄像系统就会自动拍摄
B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄
C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D．若将光控开关和压力开关并联，也能起到相同的作用
【答案】 C
5．（2011年安徽省 第15题）通电直导线的周围存在磁场，若将～根长导线沿一个方向绕成螺线管，插入铁芯后，就制成了一个电磁铁。关于电磁铁的磁性强弱，以下说法正确的是 (第12题图)
【 】
A．电磁铁的磁性强弱与线圈匝数无关
B．电磁铁的磁性强弱与电流大小无关
C．导线绕成螺线管后，每匝线圈产生的磁场相互抵消，故磁性减弱
D．导线绕成螺线管后，每匝线圈产生的磁场相互叠加，故磁性增强 [来源:]

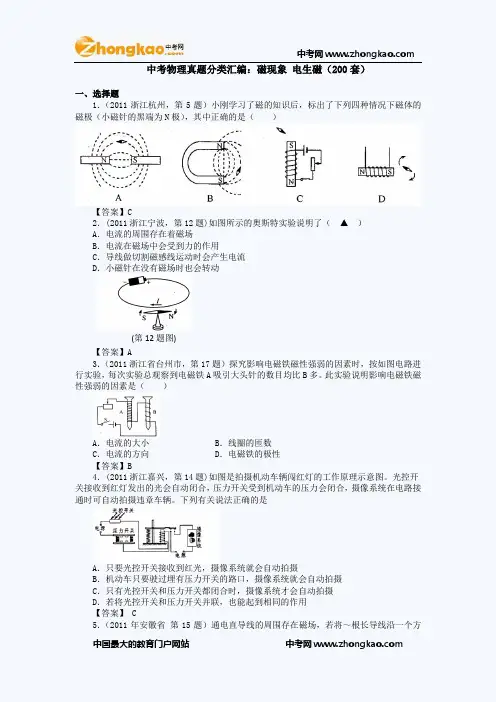

中考物理真题分类汇编：磁现象 电生磁(200套)
