MATLAB关于FFT频谱分析的程序
matlab自行编写fft傅里叶变换
傅里叶变换（Fourier Transform）是信号处理中的重要数学工具，它可以将一个信号从时域转换到频域。
在数字信号处理领域中，傅里叶变换被广泛应用于频谱分析、滤波、频谱估计等方面。
MATLAB作为一个功能强大的数学软件，自带了丰富的信号处理工具箱，可以用于实现傅里叶变换。
在MATLAB中，自行编写FFT（Fast Fourier Transform）的过程需要以下几个步骤：1. 确定输入信号我们首先需要确定输入信号，可以是任意时间序列数据，例如声音信号、振动信号、光学信号等。
假设我们有一个长度为N的信号x，即x = [x[0], x[1], ..., x[N-1]]。
2. 生成频率向量在进行傅里叶变换之前，我们需要生成一个频率向量f，用于表示频域中的频率范围。
频率向量的长度为N，且频率范围为[0, Fs)，其中Fs 为输入信号的采样频率。
3. 实现FFT算法FFT算法是一种高效的离散傅里叶变换算法，它可以快速计算出输入信号的频域表示。
在MATLAB中，我们可以使用fft函数来实现FFT 算法，其调用方式为X = fft(x)。
其中X为输入信号x的频域表示。
4. 计算频谱通过FFT算法得到的频域表示X是一个复数数组，我们可以计算其幅度谱和相位谱。
幅度谱表示频率成分的强弱，可以通过abs(X)得到；相位谱表示不同频率成分之间的相位差，可以通过angle(X)得到。
5. 绘制结果我们可以将输入信号的时域波形和频域表示进行可视化。
在MATLAB 中，我们可以使用plot函数来绘制时域波形或频谱图。
通过以上几个步骤，我们就可以在MATLAB中自行编写FFT傅里叶变换的算法。
通过对信号的时域和频域表示进行分析，我们可以更好地理解信号的特性，从而在实际应用中进行更精确的信号处理和分析。
6. 频谱分析借助自行编写的FFT傅里叶变换算法，我们可以对信号进行频谱分析。
频谱分析是一种非常重要的信号处理技术，可以帮助我们了解信号中所包含的各种频率成分以及它们在信号中的能量分布情况。

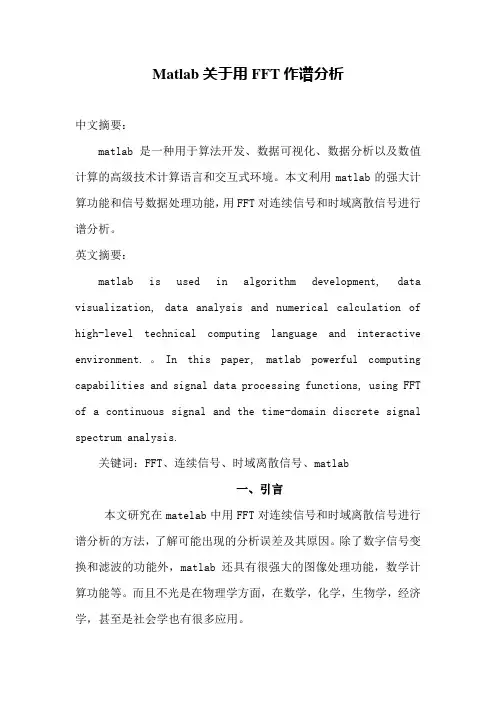

Matlab关于用FFT作谱分析
Matlab关于用FFT作谱分析中文摘要：matlab是一种用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境。
本文利用matlab的强大计算功能和信号数据处理功能，用FFT对连续信号和时域离散信号进行谱分析。
英文摘要：matlab is used in algorithm development, data visualization, data analysis and numerical calculation of high-level technical computing language and interactive environment.。
In this paper, matlab powerful computing capabilities and signal data processing functions, using FFT of a continuous signal and the time-domain discrete signal spectrum analysis.关键词：FFT、连续信号、时域离散信号、matlab一、引言本文研究在matelab中用FFT对连续信号和时域离散信号进行谱分析的方法，了解可能出现的分析误差及其原因。
除了数字信号变换和滤波的功能外，matlab还具有很强大的图像处理功能，数学计算功能等。
而且不光是在物理学方面，在数学，化学，生物学，经济学，甚至是社会学也有很多应用。
二、傅立叶变换1、离散傅立叶变换（DFT ）离散傅立叶级数变换是周期序列，有N 个独立的数值，所以他的许多特性可以通过有限长序列沿拓来得到。
对于一个长度为N 的有限长序列x （n ），也即小（n ）只在0～（N-1）各点上有非零值，即⎩⎨⎧-≤≤=其他,010),()(N n n x n x 把序列x （n ）以N 为周期进行周期沿拓得到周期序列)(~n x ，则有 ⎩⎨⎧-≤≤=其他,010),(~)(N n n x n x 所以，有限长序列x （n ）的离散傅立叶变换（DFT ）为∑-=--≤≤==1010,)()]([)(N n knN N k W n x n x DFT k X逆变换为∑-=--≤≤==1010,)(1)]([)(N n kn N N k W k X N k X IDFT n x编制信号产生子程序，产生以下典型信号供谱分析：()()n R n x 41=1+n ， 30≤≤n()=n x 2 n -8， 74≤≤n 0 ， 其它nn -4， 30≤≤n()=n x 3 n -3， 74≤≤n， 其它n()n n x 4c o s 4π=()n n x 8s i n 5π=()t t t t x πππ20cos 16cos 8cos 6++=应当注意，如果给出的是连续信号()t x a ，则首先要根据其最高频率确定采样速率s f 以及由频率分辨率选择采样点数N ，然后对其进行软件采样(即计算()()nT x n x a =，10-≤≤N n )，产生对应序列()n x 。
实验三用FFT对信号进行频谱分析和MATLAB程序
实验三用FFT对信号进行频谱分析和MATLAB程序实验三中使用FFT对信号进行频谱分析的目的是通过将时域信号转换为频域信号，来获取信号的频谱信息。
MATLAB提供了方便易用的函数来实现FFT。
首先，我们需要了解FFT的原理。
FFT（快速傅里叶变换）是一种快速计算离散傅里叶变换（DFT）的算法，用于将离散的时间域信号转换为连续的频域信号。
FFT算法的主要思想是将问题划分为多个规模较小的子问题，并利用DFT的对称性质进行递归计算。
FFT算法能够帮助我们高效地进行频谱分析。
下面是一个使用MATLAB进行频谱分析的示例程序：```matlab%生成一个10秒钟的正弦波信号，频率为1Hz，采样率为100Hzfs = 100; % 采样率t = 0:1/fs:10-1/fs; % 时间范围f=1;%正弦波频率x = sin(2*pi*f*t);%进行FFT计算N = length(x); % 信号长度X = fft(x); % FFT计算magX = abs(X)/N; % 幅值谱frequencies = (0:N-1)*(fs/N); % 频率范围%绘制频谱图figure;plot(frequencies, magX);xlabel('频率(Hz)');ylabel('振幅');title('信号频谱');```上述代码生成了一个10秒钟的正弦波信号，频率为1 Hz，采样率为100 Hz。
通过调用MATLAB的fft函数计算信号的FFT，然后计算每个频率分量的幅值谱，并绘制出信号频谱图。
在频谱图中，横轴表示频率，纵轴表示振幅。
该实验需要注意以下几点：1.信号的采样率要与信号中最高频率成一定比例，以避免采样率不足导致的伪频谱。
2.FFT计算结果是一个复数数组，我们一般只关注其幅值谱。
3.频率范围是0到采样率之间的频率。
实验三的报告可以包含以下内容：1.实验目的和背景介绍。
基于Matlab的DFT及FFT频谱分析
基于Matlab的DFT及FFT频谱分析基于Matlab的DFT及FFT频谱分析一、引言频谱分析是信号处理中的重要任务之一，它可以揭示信号的频率特性和能量分布。
离散傅里叶变换（DFT）及快速傅里叶变换（FFT）是常用的频谱分析工具，广泛应用于许多领域。
本文将介绍通过Matlab进行DFT及FFT频谱分析的方法和步骤，并以实例详细说明。
二、DFT及FFT原理DFT是一种将时域信号转换为频域信号的离散变换方法。
它将信号分解成若干个正弦和余弦函数的叠加，得到频率和幅度信息。
FFT是一种高效的计算DFT的算法，它利用信号的对称性和周期性，将计算复杂度从O(N^2)降低到O(NlogN)。
FFT通过将信号分解成不同长度的子序列，递归地进行计算，最终得到频谱信息。
三、Matlab中的DFT及FFT函数在Matlab中，DFT及FFT可以通过内置函数进行计算。
其中，DFT使用函数fft，FFT使用函数fftshift。
fft函数可直接计算信号的频谱，fftshift函数对频谱进行频移操作，将低频移到频谱中心。
四、Matlab中DFT及FFT频谱分析步骤1. 读取信号数据首先，将待分析的信号数据读入到Matlab中。
可以使用内置函数load读取文本文件中的数据，或通过自定义函数生成模拟信号数据。
2. 时域分析通过plot函数将信号数据在时域进行绘制，以观察信号的波形。
可以设置合适的坐标轴范围和标签，使图像更加清晰。
3. 信号预处理针对不同的信号特点，可以进行预处理操作，例如去除直流分量、滤波等。
这些操作可提高信号的频谱分析效果。
4. 计算DFT/FFT使用fft函数计算信号数据的DFT/FFT，并得到频谱。
将信号数据作为输入参数，设置采样频率和点数，计算得到频谱数据。
5. 频域分析通过plot函数将频谱数据在频域进行绘制，观察信号的频率特性。
可以设置合适的坐标轴范围和标签，使图像更加清晰。
6. 结果解读根据频谱图像，分析信号的频率成分、幅度分布和峰值位置。
MATLAB信号频谱分析FFT详解
MATLAB信号频谱分析FFT详解FFT（快速傅里叶变换）是一种常用的信号频谱分析方法，它可以将信号从时域转换到频域，以便更好地分析信号中不同频率成分的特征。
在MATLAB中，使用fft函数可以方便地进行信号频谱分析。
首先，我们先介绍一下傅里叶变换的基本概念。
傅里叶变换是一种将信号分解成不同频率成分的技术。
对于任意一个周期信号x(t)，其傅里叶变换X(f)可以表示为：X(f) = ∫(x(t)e^(-j2πft))dt其中，X(f)表示信号在频率域上的幅度和相位信息，f表示频率。
傅里叶变换可以将信号从时域转换到频域，以便更好地分析信号的频率特征。
而FFT（快速傅里叶变换）是一种计算傅里叶变换的高效算法，它通过分治法将傅里叶变换的计算复杂度从O(N^2)降低到O(NlogN)，提高了计算效率。
在MATLAB中，fft函数可以方便地计算信号的傅里叶变换。
使用FFT进行信号频谱分析的步骤如下：1. 构造信号：首先，我们需要构造一个信号用于分析。
可以使用MATLAB中的一些函数生成各种信号，比如sin、cos、square等。
2. 采样信号：信号通常是连续的，为了进行FFT分析，我们需要将信号离散化，即进行采样。
使用MATLAB中的linspace函数可以生成一定长度的离散信号。
3. 计算FFT：使用MATLAB中的fft函数可以方便地计算信号的FFT。
fft函数的输入参数是离散信号的向量，返回结果是信号在频率域上的复数值。
4. 频率换算：信号在频域上的复数值其实是以采样频率为单位的。
为了更好地观察频率成分，我们通常将其转换为以Hz为单位的频率。
可以使用MATLAB中的linspace函数生成一个对应频率的向量。
5. 幅度谱计算：频域上的复数值可以由实部和虚部表示，我们一般更关注其幅度，即信号的相对强度。
可以使用abs函数计算出频域上的幅度谱。
6. 相位谱计算：除了幅度谱，信号在频域上的相位信息也是重要的。
MATLAB中FFT的使用方法(频谱分析)
说明：以下资源来源于《数字信号处理的MATLAB实现》万永革主编一.调用方法X=FFT(x)；X=FFT(x，N)；x=IFFT(X);x=IFFT(X,N)用MATLAB进行谱分析时注意：（1）函数FFT返回值的数据结构具有对称性。
例：N=8;n=0:N-1;xn=[4 3 2 6 7 8 9 0];Xk=fft(xn)→Xk =39.0000 -10.7782 + 6.2929i 0 - 5.0000i 4.7782 - 7.7071i 5.0000 4.7782 + 7.7071i 0 + 5.0000i -10.7782 - 6.2929iXk与xn的维数相同，共有8个元素。
Xk的第一个数对应于直流分量，即频率值为0。
（2）做FFT分析时，幅值大小与FFT选择的点数有关，但不影响分析结果。
在IFFT时已经做了处理。
要得到真实的振幅值的大小，只要将得到的变换后结果乘以2除以N即可。
二.FFT应用举例例1：x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t)。
采样频率fs=100Hz，分别绘制N=128、1024点幅频图。
clf;fs=100;N=128; %采样频率和数据点数n=0:N-1;t=n/fs; %时间序列x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求得Fourier变换后的振幅f=n*fs/N; %频率序列subplot(2,2,1),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;subplot(2,2,2),plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;%对信号采样数据为1024点的处理fs=100;N=1024;n=0:N-1;t=n/fs;x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求取Fourier变换的振幅f=n*fs/N;subplot(2,2,3),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;subplot(2,2,4)plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;运行结果：fs=100Hz，Nyquist频率为fs/2=50Hz。
MATLAB 频谱分析(FFT FT定义法)
X2=zeros(N/16,1);%只采样64点
for n=1:N/16
for m=1:length(X1)/2 %数据量太大显示太慢只取一半作分析
X2(n,1)=X2(n,1)+X1(m,1)*exp(-j*n*m);%将w与n同步以便于计算存储，w，n关系也可以变
subplot(244);
plot(f(1:N/2),ph(1:N/2));
xlabel('频率/Hz'),ylabel('相角'),title('录音信号相位谱');
%%%%%%%%%%%%%%%%%%录音信号FFT后频谱
subplot(245);
plot(y1)%采样后信号的FFT频谱图
title('录音信号FFT频谱图')
%%%%%%%%%%%%%%%%%%录音信号FFT后幅度
subplot(246);
plot(f(1,N/2)abs(y1(N/2)))%采样后信号的FFT幅度谱，不指定横坐标无意义请注意
title('录音信号FFT幅度谱')
%%%%%%%%%%%%%%%%%%%录音信号随频率变化的相位
ph=2*angle(y1(1:N/2));
ph=ph*180/pi;
subplot(247);
plot(f(1:N/2),ph(1:N/2));
xlabel('频率/Hz'),ylabel('相角'),title('录音信号FFT相位谱');
%%%%%%%%%%%%%%%%%%%由定义得出的FT
MATLAB的一个FFT程序
MATLAB的⼀个FFT程序FFT信号流图：程序实现是这样：程序流程如下图：⾸先进⾏位逆转，其实很简单，就是把⼆进制的位逆转过来：Matlab的位逆转程序：function a=bitreverse(Nbit, num)%Nbit = 4;%num = 8;a = 0;b = bitshift(1,Nbit-1);for i = 1:Nbit;if((bitand(num,1)) == 1)a = bitor(a,b);endnum = bitshift(num,-1);b = bitshift(b,-1);end;说明：Nbit是逆转位是⼏位，num是逆转的数即变量。
三个循环，第⼀个循环是进⾏N阶的FFT运算第⼆个循环其实就是，每⼀阶FFT的时候，有多少组DFT对象，拿8点来说，第⼀阶的时候，有4组DFT对象，到了第⼆阶，就有2组，到了第三，就是最后⼀阶，只有⼀组。
第三个循环，其实是在每⼀组DFT⾥边，执⾏多少次蝶形运算！8点DIT FFT来说，第⼀阶每组有⼀个蝶形，第⼆阶每组有2个，第三阶每组有4个蝶形。
所以很容易得到三者的关系i , j, k 三者，反别表⽰三层循环，然后得出循环次数的关系stages = log2(PointNum)i 从 0到stages – 1 ！j 从 0 到其实就是k 从0 到旋转因⼦W的选择：因为根据8点DIT-FFT图，从第⼀阶到最后⼀阶，可以总结出⼀个规律：都是 N是每组蝶形数据个个数，⽐如第⼀阶每组有2个元素，N就是2，第⼆阶每组4个元素，N就是4等。
然后x往往都是从0开始到N/2 – 1;根据旋转因⼦的性质，其实可以有每阶段每组都是：蝶形运算设计：根据信号流图，得出以下算式：完成了蝶形运算!全部的matlab程序有：PointNum = 512;PointBitNum = 9;fs = 1024*2;t = 0:1:PointNum - 1;%for u = 1:1:PointNum;sampletab = cos(2*pi*543*t/fs) + cos(2*pi*100*t/fs) + 0.2 + cos(2*pi*857*t/fs) + cos(2*pi*222*t/fs);%endzeros(1,PointNum);sampletab1 = sampletab;index = 0;for i = 1:PointNumk = i - 1index = bitreverse(PointBitNum,i - 1)sampletab(i) = sampletab1(index + 1);end%sampletab1%sampletabREX = sampletab;IMX = zeros(1,PointNum);i = 0;?T Loop for Log2N stagesj = 0;?T loop for leach sub-DFTk = 0;?T Loop for each butterflystages = log2(PointNum);for i = 0 : stages - 1lenNum = 0;for j = 0 : 2^(stages - (i + 1)) - 1for k = 0 : 2^i - 1R1 = REX(lenNum + 2^i + 1) * cos(2*pi*k*2^(stages - (i + 1))/PointNum); R2 = IMX(lenNum + 2^i + 1) * sin(2*pi*k*2^(stages - (i + 1))/PointNum); T1 = REX(lenNum + 2^i + 1) * sin(2*pi*k*2^(stages - (i + 1))/PointNum); T2 = IMX(lenNum + 2^i + 1) * cos(2*pi*k*2^(stages - (i + 1))/PointNum); REX(lenNum + 2^i + 1) = REX(lenNum + 1) - R1 - R2;IMX(lenNum + 2^i + 1) = IMX(lenNum + 1) + T1 - T2;REX(lenNum + 1) = REX(lenNum + 1) + R1 + R2;IMX(lenNum + 1) = IMX(lenNum + 1) - T1 + T2 ;lenNum = lenNum + 1;endNum = lenNum + 2^i;endlenNum = endNum;endendsubplot(3,1,1);fft(sampletab1, PointNum);x1 = abs(fft(sampletab1, PointNum));plot([0 : PointNum/2 - 1], x1(1:PointNum/2));grid onsubplot(3,1,2);% [REX IMX]am = sqrt(abs(REX.*REX) + abs(IMX.*IMX));plot(0:1:PointNum/2 - 1, am(1:PointNum/2));grid onsubplot(3,1,3);plot(t, sampletab);grid on我还做了与MATLAB原来带有的FFT做⽐较：画出的图如下：第⼀个是MATLAB⾃带的FFT函数频谱图第⼆个是我⾃⼰设计的FFT频谱图第三个是信号的时域波形思想已经有了，我以前也改过⼈家的FFT的C程序但是不是很理解，打算有机会⽤C语⾔实现定点FFT，因为在嵌⼊式上多数⽤定点FFT，相应的C++版本应该也会写。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MATLAB关于FFT频谱分析的程序
%***************1.正弦波****************%
fs=100;%设定采样频率
N=128;
n=0:N-1;
t=n/fs;
f0=10;%设定正弦信号频率
%生成正弦信号
x=sin(2*pi*f0*t);
figure(1);
subplot(231);
plot(t,x);%作正弦信号的时域波形
xlabel('t');
ylabel('y');
title('正弦信号y=2*pi*10t时域波形');
grid;
%进行FFT变换并做频谱图
y=fft(x,N);%进行fft变换
mag=abs(y);%求幅值
f=(0:length(y)-1)'*fs/length(y);%进行对应的频率转换
figure(1);
subplot(232);
plot(f,mag);%做频谱图
axis([0,100,0,80]);
xlabel('频率(Hz)');
ylabel('幅值');
title('正弦信号y=2*pi*10t幅频谱图N=128'); grid;
%求均方根谱
sq=abs(y);
figure(1);
subplot(233);
plot(f,sq);
xlabel('频率(Hz)');
ylabel('均方根谱');
title('正弦信号y=2*pi*10t均方根谱');
grid;
%求功率谱
power=sq.^2;
figure(1);
subplot(234);
plot(f,power);
xlabel('频率(Hz)');
ylabel('功率谱');
title('正弦信号y=2*pi*10t功率谱');
grid;
%求对数谱
ln=log(sq);
figure(1);
subplot(235);
plot(f,ln);
ylabel('对数谱');
title('正弦信号y=2*pi*10t对数谱'); grid;
%用IFFT恢复原始信号
xifft=ifft(y);
magx=real(xifft);
ti=[0:length(xifft)-1]/fs;
figure(1);
subplot(236);
plot(ti,magx);
xlabel('t');
ylabel('y');
title('通过IFFT转换的正弦信号波形'); grid;
%****************2.矩形波****************% fs=10;%设定采样频率
t=-5:0.1:5;
x=rectpuls(t,2);
x=x(1:99);
figure(2);
subplot(231);
plot(t(1:99),x);%作矩形波的时域波形xlabel('t');
ylabel('y');
grid;
%进行FFT变换并做频谱图
y=fft(x);%进行fft变换
mag=abs(y);%求幅值
f=(0:length(y)-1)'*fs/length(y);%进行对应的频率转换figure(2);
subplot(232);
plot(f,mag);%做频谱图
xlabel('频率(Hz)');
ylabel('幅值');
title('矩形波幅频谱图');
grid;
%求均方根谱
sq=abs(y);
figure(2);
subplot(233);
plot(f,sq);
xlabel('频率(Hz)');
ylabel('均方根谱');
title('矩形波均方根谱');
grid;
%求功率谱
power=sq.^2;
figure(2);
subplot(234);
plot(f,power);
xlabel('频率(Hz)');
ylabel('功率谱');
title('矩形波功率谱');
grid;
%求对数谱
ln=log(sq);
figure(2);
subplot(235);
plot(f,ln);
xlabel('频率(Hz)');
ylabel('对数谱');
title('矩形波对数谱');
grid;
%用IFFT恢复原始信号
xifft=ifft(y);
magx=real(xifft);
ti=[0:length(xifft)-1]/fs;
figure(2);
subplot(236);
plot(ti,magx);
xlabel('t');
ylabel('y');
title('通过IFFT转换的矩形波波形');
grid;
%****************3.白噪声****************%
fs=10;%设定采样频率
t=-5:0.1:5;
x=zeros(1,100);
x(50)=100000;
figure(3);
subplot(231);
plot(t(1:100),x);%作白噪声的时域波形
xlabel('t');
ylabel('y');
title('白噪声时域波形');
grid;
%进行FFT变换并做频谱图
y=fft(x);%进行fft变换
mag=abs(y);%求幅值
f=(0:length(y)-1)'*fs/length(y);%进行对应的频率转换figure(3);
subplot(232);
plot(f,mag);%做频谱图
xlabel('频率(Hz)');
ylabel('幅值');
title('白噪声幅频谱图');
grid;
%求均方根谱
sq=abs(y);
figure(3);
subplot(233);
plot(f,sq);
xlabel('频率(Hz)'); ylabel('均方根谱'); title('白噪声均方根谱'); grid;
%求功率谱
power=sq.^2;
figure(3);
subplot(234);
plot(f,power);
xlabel('频率(Hz)'); ylabel('功率谱');
title('白噪声功率谱'); grid;
%求对数谱
ln=log(sq);
figure(3);
subplot(235);
plot(f,ln);
xlabel('频率(Hz)'); ylabel('对数谱');
title('白噪声对数谱');
grid;
%用IFFT恢复原始信号
xifft=ifft(y);
magx=real(xifft);
ti=[0:length(xifft)-1]/fs;
figure(3);
subplot(236);
plot(ti,magx);
xlabel('t');
ylabel('y');
title('通过IFFT转换的白噪声波形'); grid;。
