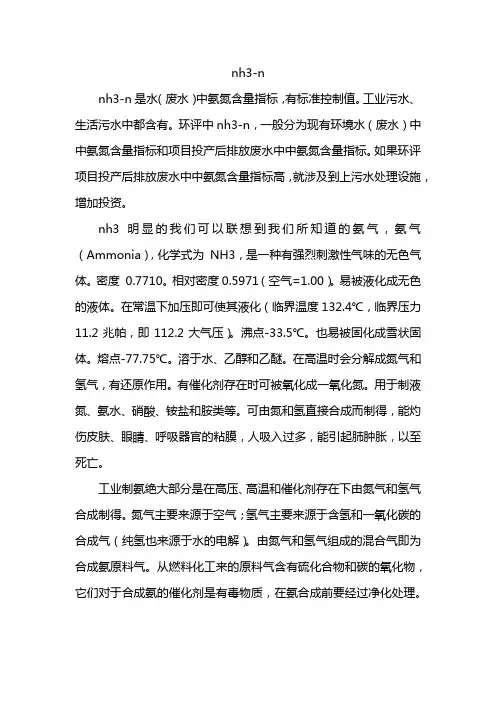

NH3-N说明书简介(氨氮)
nh3-n
nh3-n
nh3-n是水（废水）中氨氮含量指标，有标准控制值。
工业污水、生活污水中都含有。
环评中nh3-n，一般分为现有环境水（废水）中中氨氮含量指标和项目投产后排放废水中中氨氮含量指标。
如果环评项目投产后排放废水中中氨氮含量指标高，就涉及到上污水处理设施，增加投资。
nh3明显的我们可以联想到我们所知道的氨气，氨气（Ammonia），化学式为NH3，是一种有强烈刺激性气味的无色气体。
密度0.7710。
相对密度0.5971（空气=1.00）。
易被液化成无色的液体。
在常温下加压即可使其液化（临界温度132.4℃，临界压力11.2兆帕，即112.2大气压）。
沸点-33.5℃。
也易被固化成雪状固体。
熔点-77.75℃。
溶于水、乙醇和乙醚。
在高温时会分解成氮气和氢气，有还原作用。
有催化剂存在时可被氧化成一氧化氮。
用于制液氮、氨水、硝酸、铵盐和胺类等。
可由氮和氢直接合成而制得，能灼伤皮肤、眼睛、呼吸器官的粘膜，人吸入过多，能引起肺肿胀，以至死亡。
工业制氨绝大部分是在高压、高温和催化剂存在下由氮气和氢气合成制得。
氮气主要来源于空气；氢气主要来源于含氢和一氧化碳的合成气（纯氢也来源于水的电解）。
由氮气和氢气组成的混合气即为合成氨原料气。
从燃料化工来的原料气含有硫化合物和碳的氧化物，它们对于合成氨的催化剂是有毒物质，在氨合成前要经过净化处理。

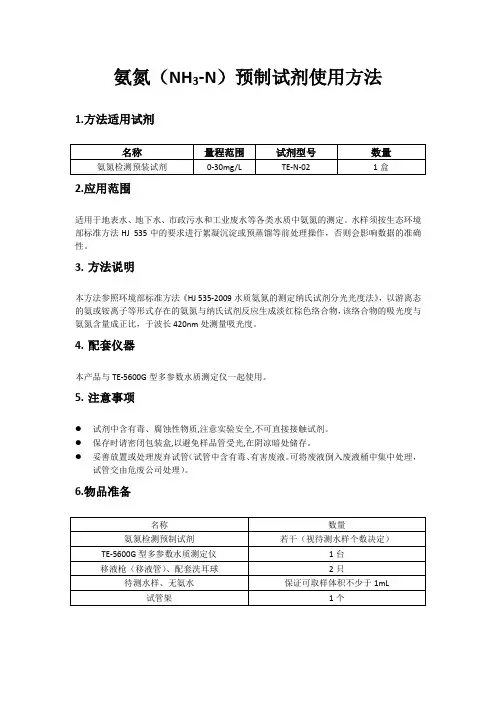

氨氮NH3-N预制试剂使用方法
氨氮（NH3-N）预制试剂使用方法1.方法适用试剂2.应用范围适用于地表水、地下水、市政污水和工业废水等各类水质中氨氮的测定。
水样须按生态环境部标准方法HJ 535中的要求进行絮凝沉淀或预蒸馏等前处理操作，否则会影响数据的准确性。
3.方法说明本方法参照环境部标准方法《HJ 535-2009水质氨氮的测定纳氏试剂分光光度法》，以游离态的氨或铵离子等形式存在的氨氮与纳氏试剂反应生成淡红棕色络合物，该络合物的吸光度与氨氮含量成正比，于波长420nm处测量吸光度。
4.配套仪器本产品与TE-5600G型多参数水质测定仪一起使用。
5.注意事项●试剂中含有毒、腐蚀性物质,注意实验安全,不可直接接触试剂。
●保存时请密闭包装盒,以避免样品管受光,在阴凉暗处储存。
●妥善放置或处理废弃试管（试管中含有毒、有害废液。
可将废液倒入废液桶中集中处理，试管交由危废公司处理）。
6.物品准备7.操作步骤将待测水样按前处理要求进行蒸僧或絮凝沉淀等操作，保证待测水样澄清无颗粒物且透明。
选择合适量程的预制试剂，一支作为空白样，再根据待测水样的数量选择相同数量的预装试剂作为待测样，置于试管架上。
使用移液管或移液枪准确移取1mL的无氨水加到预制试剂内制成空白样。
（浓度低于1mg/L时取5mL试样）。
按步骤3的方法移取同体积的待测水样加入到其他预制试剂的试管内，每只预制试剂对应一个待测水样，制成待测样，记录试管上的编号。
拧紧管盖，上下摇晃试管,使试剂与水样充分接触。
再依次向各试管中加入显色剂1mL。
拧紧管盖，上下摇晃试管,使试剂与水样充分混匀。
加入显色剂的氨氮预制试剂放在试管架上，待其反应并准确计时10分钟。
打开TE-5600G型水质测定仪并按要求进行预热，选择相应的方法进行测量。
用擦镜布或无毛屑的软纸擦干净试管外壁，放入水质检测仪内进行检测（读数请在10分钟内完成操作）。
先放入空白样，按“空白”进行调零操作。
再放入待测样，按“检测”直接读取氨氮浓度（mg/L）,期间无需拧开瓶盖，必须保证试剂为澄清状态，如有混浊产生则无法进行读数。
氨氮
优、缺点
• 优点：纳氏试剂比色法操作方便、灵敏。 • 缺点：纳氏试剂配制较为复杂，而且所用 的试剂中含有有毒化合物，会对环境造成 一定的污染。并且废水中钙、镁等金属离 子、硫化物、醛和酮类、颜色及浊度等干 扰测定，需做相对应的预处理，抗干扰性 能差。测量的浓度范围有限。
1.2.2气相分子吸收光谱法 气相分子吸收光谱法
24V、12V电源实物图
2.11PVC管道及其线槽
• 2.11.1线槽 线槽 • 2.11.2 PVC管道 管道
2.11.1线槽 线槽
1、线槽布置需合理、美观。 2、要考虑今后仪器的功能扩充，保证足够的空间（如添加 模拟量输出等）。 图示：此图为主线路板布局图
2.11.2 PVC管道 管道
• 根据仪器的实际情况安装。 • 实物图：
步进驱动器实物接线图
驱动器接线图
2.3信号板 信号板
• 信号板主要有两部分组成：光源调节部分 和信号处理部分。 • 其中光源调节部分可以调节计量光源及测 量光源的光强（通过改变电压调节光强）。 • 信号处理部分有三块：每块对应的分别是 高、低位信号及测量信号。
信号板实物图
信号板接线图
2.4继电器 继电器
• 3.1.1外部管道： 外部管道： 外部管道 • 取样点---采样泵----工控机电止阀----采样杯---采 样管 • 整点采样开始，工控机控制采样泵开始抽水采样， 同时电止阀打开，水样抽至采样杯，采样停止后， 分析仪开始启动测试并从采样杯抽取水样进行测 试。 • 整个采样流程设计需注意整个管道途经连接的密 封性、管路的扬程及其距离、采样口的淤堵。
氨氮培训资料
2010年8月 年 月
第一章 氨氮基本知识
1.1氨氮（NH3-N）的定义 1.2目前最常见的测定方法

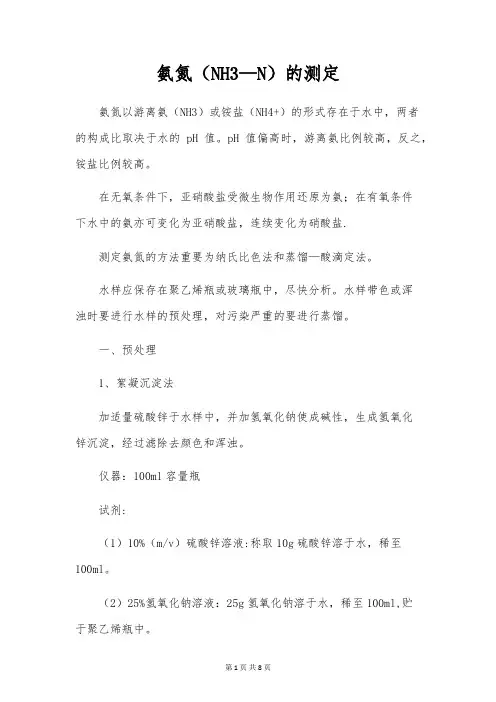

氨氮(NH3-N)的测定
氨氮（NH3—N）的测定氨氮以游离氨（NH3）或铵盐（NH4+）的形式存在于水中，两者的构成比取决于水的pH值。
pH值偏高时，游离氨比例较高，反之，铵盐比例较高。
在无氧条件下，亚硝酸盐受微生物作用还原为氨；在有氧条件下水中的氨亦可变化为亚硝酸盐，连续变化为硝酸盐.测定氨氮的方法重要为纳氏比色法和蒸馏—酸滴定法。
水样应保存在聚乙烯瓶或玻璃瓶中，尽快分析。
水样带色或浑浊时要进行水样的预处理，对污染严重的要进行蒸馏。
一、预处理1、絮凝沉淀法加适量硫酸锌于水样中，并加氢氧化钠使成碱性，生成氢氧化锌沉淀，经过滤除去颜色和浑浊。
仪器：100ml容量瓶试剂:（1）10%（m/v）硫酸锌溶液:称取10g硫酸锌溶于水，稀至100ml。
（2）25%氢氧化钠溶液：25g氢氧化钠溶于水，稀至100ml,贮于聚乙烯瓶中。
（3）浓硫酸步骤:取100ml水样于容量瓶中，加入1ml10%硫酸锌和0.1—0.2ml25%氢氧化钠，混匀，放置使沉淀，用中速滤纸过滤，弃去20ml初滤液。
2、蒸馏预处理调整水样pH在6.0—7.4的范围，加入适量氧化镁使呈微碱性，蒸馏释出氨，汲取于硼酸溶液，采纳纳氏试剂或酸滴定法测定。
仪器：带氮球的定氮蒸馏装置：500ml凯氏烧瓶、氮球、直形冷凝管、橡胶导管（6*9）、锥形瓶、电炉试剂：（1）1mol/L盐酸溶液：吸取83ml浓盐酸加入200ml水中，稀至1000ml。
（2） 1mol/L氢氧化钠：称取40g氢氧化钠溶于水，稀至1000ml（3）轻质氧化镁（MgO）：氧化镁于500℃在马弗炉中加热0.5h。
（4）0.05%溴百里酚蓝指示液（PH6.0—7.6）：将0.05g溴百里酚蓝溶于100ml水中。
（5）硼酸汲取液:称取20g硼酸溶于水，稀至1L。
步骤：（1）装置预处理：加入250ml水于凯氏烧瓶中，加约0.25g氧化镁和数粒玻璃珠，加热蒸馏出约200ml，弃去瓶内残液。
（2）水样的蒸馏：①取250ml水样移入凯氏烧瓶中，加数滴溴百里酚蓝；②用氢氧化钠或盐酸调整至pH在7左右；③加入0.25g氧化镁和3～5粒玻璃珠；④立刻连接氮球和冷凝管，导管下端插入50ml硼酸汲取液面下；⑤加热蒸馏，至馏出液达200ml时，停止蒸馏，定容至250ml。
NH3-N说明书简介(氨氮)
氨氮在线分析仪使用说明书简介使用安全说明一、总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。
二、触电与灼伤预防1、维护或修理前务必断开电源；2、按照地方或国家规则进行电力连接；3、尽可能使用接地故障断路器；4、在连接操作条件下将操作单元接地，接地电阻≤10Ω。
5、化学药品危险预防。
本设备所需的部分化学药品为有毒有腐蚀性物质，在处理这些药品时，请参照本手册试剂章节中的相关内容，采取一定的预防措施。
不正确的使用仪器或其部件以及/或其附件会导致人身伤害、仪器损坏或污染。
因此一定要确保正确使用仪器和/或其部件以及/或其附件。
仪器是专门为了测量经过处理的水溶液中的NH3-N而设计的（废水、过程水和地表水）。
目录使用安全说明 (2)一、总则 (2)二、触电与灼伤预防 (2)第一章、技术参数 (4)第二章、概述 (5)一、基本原理 (5)二、产品特点 (5)三、系统描述 (5)第一章、技术参数仪器尺寸图:第二章、概述一、基本原理本仪器采用纳式试剂比色法来测量水体中的以游离态的氨或铵离子存在的氨氮。
水样中游离态的氨或铵离子与纳式试剂反应生成淡红棕色络合物，该络合物的浓度与氨氮的量成正比，在波长420nm下测量。
二、产品特点1、全新的计量系统▲ 光学定量试样/试剂，从本质上提高了定量精度。
▲ 法国OEM 进样阀岛，最大可能的减少了死体积对定量精度的影响。
2、校正清洗功能▲ 仪器可以自动实现用热硫酸清洗管道，无需用户干预，避免测量误差。
3、完善的系统自我维护功能▲ 仪器在出现故障时，具有自我检查和维护功能，确保人身安全和设备安全。
▲ 当发生液体泄漏的时，设备自带的湿度传感器会发生报警，并自动锁定.。
▲ 所有故障信息都在HMI显示终端处予以记录，用户可以查询，对设备运行状况了如指掌。
氨氮说明书
氨氮化验标准操作规程
测定
取蒸馏水及上述水样各50ml于50ml比色管中。加入1ml酒石酸钾钠溶液，摇匀，再加入纳氏试剂1ml，摇匀。放置显色10分钟后于420nm下以蒸馏水做空白测定其吸光度。
4、
浓（NH3-N）浓度以下式计算：
X=（y-0.0126）/0.4748
式中：y—吸光度
1.3
氨氮标准储备液（CN=1000mg/L）
准确称取在100~105℃烘干2小时的氯化铵3.8190±0.004克，溶于蒸馏水中，移入1000ml容量瓶中定容。
1.4
氨氮标准溶液（CN=10mg/L）
吸取10ml氨氮标准储备液于1000ml容量瓶中定容。临用前配置。
2、
标准曲线
2
绘制标准曲线
在标有序号0~9的9个50ml比色管中，分别加入0.0ml、0.0ml、0.5ml、1.0ml、2.0ml、3.0ml、5.0ml、7.0ml、10.0ml氨氮标准溶液，再加水至刻度。加入1ml酒石酸钾钠溶液，摇匀，再加入纳氏试剂1ml，摇匀。放置显色10分钟后于420nm下测定其吸光度。
X—氨氮（NH3-N）浓度（mg/L）
氨氮(NH3-N)测定操作规程
分项
具体步骤
1、
试剂制备
1.1
纳氏试剂
称取32克氢氧化钠，溶于100ml水中。
称取14克碘化钾和20克碘化汞溶于少量水中，然后将此溶液在搅拌下，缓慢加入氢氧化钠溶液中，稀释至200ml。储于棕色瓶中备用。存放于暗处，有效期可达一年。
1.2
酒石酸钾钠溶液
称取50克酒石酸钾钠，溶于水中，定容到100ml。
将标准溶液测得的吸光度扣除空白样（0号比色管）的吸光度，便得到校正吸光度，以校正吸光度为纵坐标，氨氮浓度C为横坐标，绘制标准曲线。
杭州泽天 SZ-22A0 氨氮用户手册(HMI主板+测控板)
氨氮水质分析仪用户手册杭州泽天科技有限公司操作分析仪前请仔细阅读该用户手册使用安全说明一总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。
二触电与灼伤预防2.1 维护或修理前务必断开电源。
2.2 按照地方或国家规则进行电力连接。
2.3 尽可能使用接地故障断路器。
2.4 在连接操作条件下将操作单元接地，接地电阻≤10Ω。
2.5 化学药品危险预防。
本仪器所需的部分化学药品为有毒有腐蚀性物质，在处理这些药品时，请参照本手册试剂章节中的相关内容，采取一定的预防措施。
不正确的使用仪器或其部件以及/或其附件会导致人身伤害、仪器损坏或污染。
因此一定要确保正确使用仪器和/或其部件以及/或其附件。
仪器是专门为了测量经过处理的水溶液中的氨氮而设计的（废水、过程水和地表水）。
三相关标识说明危险表示潜在的或者紧急的危险状态，如不避免将造成死亡或重伤。
警告表示潜在的危险状态，如不避免将造成死亡或重伤。
小心表示潜在的危险状态，可能会导致轻微或中等程度的伤害。
注意：说明是与人身伤害无关的情况。
重要提示：表明这样一种状况，如果不能避免，可能会对仪器造成损坏。
这些信息需要特别注意。
接地标识表示产品需要良好接地，否则可能对仪器及人身造成损害。
静电标识表示产品上的器件对于静电非常敏感，接触时要小心，以免造成损坏。
触电危险表示产品启动后该区域带电，禁止用手触摸，以免造成触电。
化学品防护标识表示产品上的部分区域存在化学品危害，在使用时需要做好化学品的防护措施，以免造成人身伤害。
目录使用安全说明____________________________________________________ 2第一章技术参数_________________________________________________ 5第二章概述_____________________________________________________ 7一基本原理___________________________________________________ 7二产品特点___________________________________________________ 7三系统描述___________________________________________________ 8四测量步骤___________________________________________________ 9第三章安装____________________________________________________ 11 一拆箱检查__________________________________________________ 11 二安装要求__________________________________________________ 11 三通讯连接__________________________________________________ 12 四接线端子示意图____________________________________________ 12 五取水预处理装置____________________________________________ 13 第四章运行和维护______________________________________________ 15 一试剂准备__________________________________________________ 15 二软件介绍__________________________________________________ 17 三配件更换__________________________________________________ 24 四废液处理__________________________________________________ 24 附页数采仪连接说明____________________________________________ 26第一章技术参数图1.1 仪器尺寸图第二章概述一基本原理水样中以游离态的氨或铵离子等形式存在的氨氮与纳氏试剂反应生成淡红棕色络合物，该络合物的吸光度与氨氮的量成正比，在波长420nm下测量。
BS-NH3-N氨氮彩屏新版说明书 - 碧水

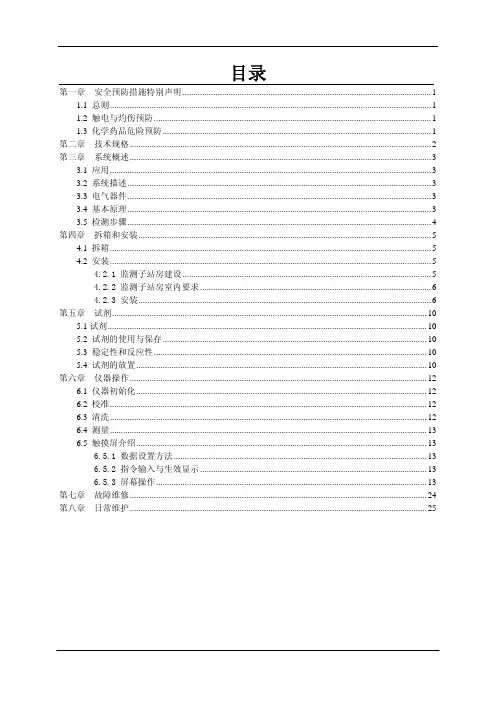

氨氮在线自动分析仪N H3-N On-Line Automatic Analyzer使用说明安徽省碧水电子技术有限公司目录第一章安全预防措施特别声明 (1)1.1 总则 (1)1.2 触电与灼伤预防 (1)1.3 化学药品危险预防 (1)第二章技术规格 (2)第三章系统概述 (3)3.1 应用 (3)3.2 系统描述 (3)3.3 电气器件 (3)3.4 基本原理 (3)3.5 检测步骤 (4)第四章拆箱和安装 (5)4.1 拆箱 (5)4.2 安装 (5)4.2.2 监测子站房室内要求 (6)4.2.3 安装 (6)第五章试剂 (12)5.1 零点标准溶液 (12)5.2 氨氮标准溶液 (12)5.3试剂A溶液 (13)5.4试剂B溶液 (13)5.5试剂C溶液 (14)5.6 试剂的使用与保存 (15)5.7 稳定性和反应性 (15)5.8 试剂的放置 (15)5.9 废液处理 (15)第六章仪器操作 (16)6.1 仪器初始化 (16)6.2 校准 (16)6.3清洗 (16)6.4 测量 (17)6.5 触摸屏介绍 (17)6.5.1 数据设置方法 (17)6.5.2 指令输入与生效显示 (17)6.5.3 屏幕操作 (18)第七章故障维修 (30)第八章日常维护 (34)附件1 仪器前视布局 (35)附件2 仪器后视布局 (36)附件3 仪器电控板布局 (37)第一章安全预防措施特别声明1.1 总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。
1.2 触电与灼伤预防1.2.1 维护或修理前务必断开电源；1.2.2 按照地方或国家规则进行电力连接；1.2.3 尽可能使用接地故障断路器；1.2.4 在连接操作条件下将操作单元接地。
1.3 化学药品危险预防本设备所需的部分化学药品为有毒有腐蚀性物质，在处理这些药品时，请参照本手册试剂章节中的相关内容，采取一定的预防措施。
氨氮说明书
氨氮的测定（直接测定）Ⅰ. 概述：.氨氮（NH3-N）以游离氨（NH3）形式存在于水中，两者的组成比取决于水的pH 值。
当pH值偏高时，游离氨的比例高。
反之，则铵盐的比例高。
水中氨氮的来源，主要为生活污水中含氮有机物受微生物作用的分解产物，某些工业废水，如焦化废水和合成氨化肥厂废水等，以及农田排水。
此外，在无氧环境中，水中存在的亚硝酸盐亦可受微生物作用，还原为氨。
在有氧环境中，水中氨亦可转变为亚硝酸盐、甚或继续转变为硝酸盐。
测定水中各种形态的氮化合物，有助于评价水体被污染和"自净"状况。
氨氮含量较高时，对鱼类则可呈现毒害作用。
Ⅱ.方法原理（纳氏比色法）：※本法为直接测定法※汞和钾碘化物的碱性溶液与氨反应生成淡红棕色胶态化合物，此颜色在较宽的波长范围内具强烈吸收。
对于污水通常采用纳氏比色法。
纳氏试剂比色法具体操作简便、灵敏等特点，水中钙、镁和铁等金属离子、硫化物、醛和酮类、颜色，以及混浊等均干扰测定，需作相应的预处理。
Ⅲ. 主要技术指标：●测定范围：0.02-60 mg/L ;●精度：≤5% ;●直接测定时间：15-20min;●可同时测定10 - 14个水样;●光度稳定性：≤ 0.001A / 3min;Ⅳ.方法的适应范围：水样作适当的预处理后，可进行地面水、地下水、工业废水和生活污水的测定。
对于对光度测定有干扰的水样应进行絮凝或蒸馏予处理后，再进行测定（见备注）。
Ⅴ.水样的保存：水样采集在聚乙烯瓶或玻璃瓶内，并应尽快分析，必要时可加硫酸将水样酸化至pH＜2，在2 - 5℃下存放。
酸化样品应注意防止吸收空气中的氨而导致污染。
Ⅵ.试剂配置：1. 无氨水制备：对于氨氮较低的水样，稀释及试剂配制需均用无氨水，制取方法如下：A蒸馏法：每升蒸馏水中加0.1mL硫酸，在全玻璃蒸馏器中重蒸馏，弃去50ml 初馏液，接取其余馏出液于具塞磨口玻瓶中，密塞保存。
B离子交换法：使蒸馏水通过弱酸性阳离子交换树脂柱。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氨氮在线分析仪使用说明书简介
使用安全说明
一、总则
请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。
二、触电与灼伤预防
1、维护或修理前务必断开电源；
2、按照地方或国家规则进行电力连接；
3、尽可能使用接地故障断路器；
4、在连接操作条件下将操作单元接地，接地电阻≤10Ω。
5、化学药品危险预防。
本设备所需的部分化学药品为有毒有腐蚀性物质，在处理这些药品时，请参照本手册试剂章节中的相关内容，采取一定的预防措施。
不正确的使用仪器或其部件以及/或其附件会导致人身伤害、仪器损坏或污染。
因此一定要确保正确使用仪器和/或其部件以及/或其附件。
仪器是专门为了测量经过处理的水溶液中的NH3-N而设计的（废水、过程水和地表水）。
目录
使用安全说明 (2)
一、总则 (2)
二、触电与灼伤预防 (2)
第一章、技术参数 (4)
第二章、概述 (5)
一、基本原理 (5)
二、产品特点 (5)
三、系统描述 (5)
第一章、技术参数
仪器尺寸图:
第二章、概述
一、基本原理
本仪器采用纳式试剂比色法来测量水体中的以游离态的氨或铵离子存在的氨氮。
水样中游离态的氨或铵离子与纳式试剂反应生成淡红棕色络合物，该络合物的浓度与氨氮的量成正比，在波长420nm下测量。
二、产品特点
1、全新的计量系统
▲ 光学定量试样/试剂，从本质上提高了定量精度。
▲ 法国OEM 进样阀岛，最大可能的减少了死体积对定量精度的影响。
2、校正清洗功能
▲ 仪器可以自动实现用热硫酸清洗管道，无需用户干预，避免测量误差。
3、完善的系统自我维护功能
▲ 仪器在出现故障时，具有自我检查和维护功能，确保人身安全和设备安全。
▲ 当发生液体泄漏的时，设备自带的湿度传感器会发生报警，并自动锁定.。
▲ 所有故障信息都在HMI显示终端处予以记录，用户可以查询，对设备运行状况了如指掌。
4、远程升级功能
▲ 仪表具备远程升级功能，可以通过ETHERNET口、GPRS口等实现对设备的远程维护和监控。
5、软件升级功能
▲ 仪表具备完善的联网功能，可以实现和ETHERNET等广域网的互联互通。
大屏幕触摸屏显示终端
▲ 仪表采用的是640*480带触摸的TFT显示终端，显示信息更加丰富，操作更加简单
6、强大的对外接口功能
▲ 仪表对外接口丰富，现场使用的各种接口（如ETHERNET/4-20mA输入、输出/RS485/开关量输入、输出等）都具备
▲ 仪表的良好的可扩展性，使得可以按用户需求增加设备的功能。
三、系统描述
1、内部结构图
1 2 3 4
56
7 8
9
2、电路板简图（1）、比色板
（2）、泵阀板
（3)。
