纤维素纤维的鉴别
浅谈再生纤维素纤维的鉴别及检测方法

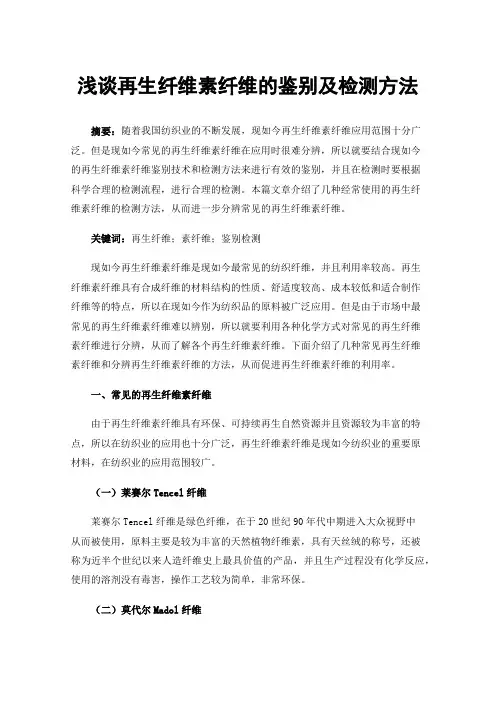

浅谈再生纤维素纤维的鉴别及检测方法摘要：随着我国纺织业的不断发展，现如今再生纤维素纤维应用范围十分广泛。
但是现如今常见的再生纤维素纤维在应用时很难分辨，所以就要结合现如今的再生纤维素纤维鉴别技术和检测方法来进行有效的鉴别，并且在检测时要根据科学合理的检测流程，进行合理的检测。
本篇文章介绍了几种经常使用的再生纤维素纤维的检测方法，从而进一步分辨常见的再生纤维素纤维。
关键词：再生纤维；素纤维；鉴别检测现如今再生纤维素纤维是现如今最常见的纺织纤维，并且利用率较高。
再生纤维素纤维具有合成纤维的材料结构的性质、舒适度较高、成本较低和适合制作纤维等的特点，所以在现如今作为纺织品的原料被广泛应用。
但是由于市场中最常见的再生纤维素纤维难以辨别，所以就要利用各种化学方式对常见的再生纤维素纤维进行分辨，从而了解各个再生纤维素纤维。
下面介绍了几种常见再生纤维素纤维和分辨再生纤维素纤维的方法，从而促进再生纤维素纤维的利用率。
一、常见的再生纤维素纤维由于再生纤维素纤维具有环保、可持续再生自然资源并且资源较为丰富的特点，所以在纺织业的应用也十分广泛，再生纤维素纤维是现如今纺织业的重要原材料，在纺织业的应用范围较广。
（一）莱赛尔Tencel纤维莱赛尔Tencel纤维是绿色纤维，在于20世纪90年代中期进入大众视野中从而被使用，原料主要是较为丰富的天然植物纤维素，具有天丝绒的称号，还被称为近半个世纪以来人造纤维史上最具价值的产品，并且生产过程没有化学反应，使用的溶剂没有毒害，操作工艺较为简单，非常环保。
（二）莫代尔Madol纤维莫代尔Madol纤维再生纤维素纤维之一，并且材料的原料也是天然材料。
对人体没有危害性，生产过程也没有污染性，能够和其他纤维进行一起混合纺织，最终达到合适的效果进行应用。
由于莫代尔Madol纤维主要用于制作内衣，但是莫代尔Madol纤维具有能够进行染色、透气性强等的特点，也逐渐被应用于外衣上。
（三）维劳夫特Viloft纤维维劳夫特Viloft纤维也是一种新型的绿色环保再生纤维，具有光泽好、柔软、透气保暖性好、穿着轻盈舒适等优点。
检验纤维素的原理方法
检验纤维素的原理方法
纤维素是一种多糖类化合物，由许多葡萄糖单元通过β-1,4-糖苷键连接而成。
它是植物细胞壁的主要成分，具有结构复杂、无色、无味、不溶于水的特点。
在自然界中，纤维素广泛存在于植物中，特别是植物的种子、根、茎、果实、叶、木材等部位中。
纤维素的检验可以通过一系列的原理方法来进行，下面将介绍一些常用的方法。
1. 菲涅尔显微镜法：纤维素在显微镜下呈现纤维状结构，菲涅尔显微镜可放大纤维素样本，通过观察其结构特征来判断是否为纤维素。
2. 纤维素酶解法：纤维素酶解是通过将纤维素与特定的纤维素酶反应，将其水解为可溶性产物，如葡萄糖。
通过检测产生的可溶性产物，可以判断样品中是否含有纤维素。
3. 普里斯特利法：普里斯特利法是一种常用的纤维素定量方法，其基本原理是将纤维素样品与硫酸浓度为72%的硫酸反应生成溶胶态纤维素，再用硫酸稀释使其溶解，最后通过测定溶液的光密度来计算纤维素的含量。
4. 连二型纤维素酶法：连二型纤维素酶是一种能够水解纤维素β-1,4-糖苷键的酶，通过与纤维素样品反应，检测产生的可溶性产物（如还原糖）来判断样品中纤维素的含量。
5. 纤维素酮酸法：纤维素酮酸是一种化学检测试剂，与纤维素发生酮化反应，生成呈红色的产物。
通过测定产物的吸光度，可以计算出纤维素的含量。
6. 纤维素的热量法：这种方法通过燃烧样品，测定其燃烧后的残余物的质量，从而计算出纤维素的含量。
总的来说，纤维素的检验方法多种多样，可以从显微镜观察纤维素的结构特征，也可以通过化学反应测定产生的可溶性产物来判断纤维素的含量。
不同的方法有其各自的特点和适用范围，可以根据实际需要选择适合的方法进行纤维素的检验。
织物面料的燃烧识别法
織物面料的燃燒識別法
棉、麻：
遇火即燃，离火仍燃。
火焰为黄色，烟为蓝色。
由于它们都是纤维素
纤维，所以燃烧时的气味与烧纸的气味一样。
烧焦部分为黑褐色，原
因是纤维素失水后成为炭状物。
继续燃烧后炭状物成氧化物逸去，所
以灰烬很少，灰末细软为灰白色，它们为不能气化的微量杂质。
粘胶纤维：
遇火即燃，燃烧速度很快，产生黄色火焰。
由于粘胶纤维为再生的
纤维素纤维，所以燃烧发出的臭味相似。
烧后灰烬也很少，呈灰色
醋酯纤维：
近火即熔化并收缩。
遇火即烧，燃烧速度较慢。
醋酯纤。
纤维素纤维性能表
纤维素纤维性能表纤维来源纤维形态外观性能舒适性能耐用性与加工保养性能特点总结棉纤维（棉花的种子纤维，长绒棉/细绒棉/粗绒棉）呈细而长的扁平带状，纵向有螺旋状的转曲；截面为椭圆或腰圆形，中间有中腔。
长10-40mm。
染色性较好，易于上染各种颜色。
光泽较暗淡，风格自然朴实。
弹性差，不挺括，穿着时易起皱，起皱后不易回复。
较柔软，手感温暖，吸湿性好，穿着舒适，不易产生静电。
延伸性较低，弹性差，耐磨性不好。
耐碱不耐酸。
耐热性好。
易生霉。
遇水后的湿冷效应。
丝光、碱缩。
麻纤维（由麻类植物茎杆上的韧皮加工制得，亚麻/苎麻）纵向平直，有竖纹横节。
粗细不匀，截面不规则。
光泽较好，颜色为象牙色、棕黄色、灰色等，纤维之间存在色差。
不易漂白染色，较粗硬。
弹性差，易起皱且不易消失。
吸湿性好，放湿快，导热性好、挺爽、出汗后不贴身。
不易产生静电。
强度高，延伸性差。
耐水洗、耐热性好。
耐碱不耐酸。
易生霉。
苎麻、亚麻区别：性能相近，苎麻纤维更粗长，强度更大、更脆硬；染色性比亚麻好。
粘胶纤维（以木材、棉短绒、干蔗渣、芦苇等为原料，经物理化学反应制成纺丝溶液，然后经喷丝孔喷射出来，凝固成纤维）纵向为平直的柱状体，表面有细沟槽，截面为锯齿形，有皮芯结构。
染色性好，色谱全，染色鲜艳，色牢度好。
悬垂性好。
吸湿性好。
导热性好。
不易起静电和起毛其球。
强度低、耐磨、耐疲劳性较差。
弹性差，易起皱、不易回复、保形性差。
耐碱不耐酸。
易生霉。
人造棉（短纤维）、人造丝（长丝）。
预缩。
醋酯纤维（用含纤维素的天然材料，经过一定的化学加工制得，主要成分为纤维素醋酸酯）纵向有1-2根沟槽，截面为不规则的带状。
三醋纤具有较好的弹性和回复性，弹性大于二醋纤和纤维素纤维。
质量较轻，手感平滑柔软。
吸湿性、舒适性较纤维素纤维差，三醋纤易产生静电。
耐用性、耐热性较差。
耐碱不耐酸。
二醋酯纤维三醋酯纤维表2蛋白质纤维性能表纤维名称纤维形态外观性能舒适性能耐用性与加工保养性能特点总结羊毛纤维（绵羊毛，国际羊毛局）比棉纤维粗长，沿长度方向有立体卷曲，表面有鳞片，截面为圆形或接近圆形，有些有毛髓。
不同种类纤维素纤维形态、结构与性能的对比
形貌对比
棉纤维
粘胶纤维 莫代尔纤维 天丝纤维 离子液体纤维 醋酸纤维素纤维
结构对比
种类
聚合度
棉纤维
2000维
离子液体 纤维
醋酸纤维
300~400 450~550 500~550 450~1000 200~400
结晶度 （%）
2.5~3.0
8~10
2.5~3.2
12~14
初始模量 (cN/dtex)
28~32
粘胶纤维 2.2~2.6
18~23
1.0~1.5
25~30
36
高湿模量 粘胶纤维
3.0~3.8
12~16
1.8~2.5
14~20
47
天丝纤维 4.2~4.8
10~15
2.6~3.6
10~18
88
离子液体 纤维
2.5~5.3
小结与思考
• 服用性能： 以离子液体为溶剂生产纤维素纤维还未工程化，无法提
供大批量的再生纤维素纤维。因此，离子液体法再生纤维素 纤维的服用性能研究较少。其与天丝纤维服用纤维上的差异 未有研究。
8
0.6
90
0.68
30~35
2.6
75~80
0.49
30
1.1
65~70
0.53
40~50
0.03
服用性能（莫代尔与棉对比）
服用性能（莫代尔与棉对比）
服用性能（莫代尔与棉对比）
服用性能（醋酸纤维与涤纶对比）
服用性能（醋酸纤维与涤纶对比）
小结与思考
• 浆粕原料： 现有粘胶工艺与溶剂法对浆粕要求：好纤维来自优质原料。 即纤维素含量高，木质素、半纤维素、灰分含量少。 以溶剂法为例： 半纤维素对纤维成形和成品纤维性能的影响： （1）溶解过程中，半纤维素快速溶解，使得溶剂粘度增高， 影响溶解溶解纤维素的速度。 （2）半纤维素中羟基易于灰分中的金属离子（Fe2+、Mn2+、 Ca2+、Mg2+）等形成粘性极强的络合物，影响过滤性能和 挤出性能。 （3）影响成品纤维的物理机械性能。半纤维素的聚合度低， 混入纤维中，会影响纤维的机械性能、耐磨性和多次变形性。
纺织纤维的分类及特点

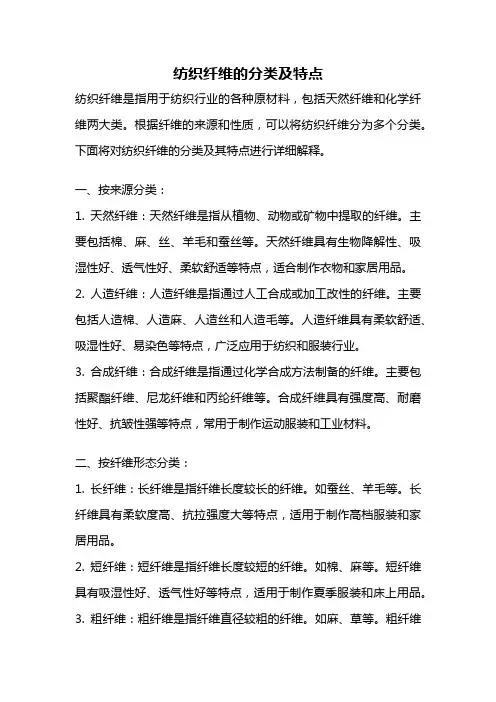

纺织纤维的分类及特点纺织纤维是指用于纺织行业的各种原材料，包括天然纤维和化学纤维两大类。
根据纤维的来源和性质，可以将纺织纤维分为多个分类。
下面将对纺织纤维的分类及其特点进行详细解释。
一、按来源分类：1. 天然纤维：天然纤维是指从植物、动物或矿物中提取的纤维。
主要包括棉、麻、丝、羊毛和蚕丝等。
天然纤维具有生物降解性、吸湿性好、透气性好、柔软舒适等特点，适合制作衣物和家居用品。
2. 人造纤维：人造纤维是指通过人工合成或加工改性的纤维。
主要包括人造棉、人造麻、人造丝和人造毛等。
人造纤维具有柔软舒适、吸湿性好、易染色等特点，广泛应用于纺织和服装行业。
3. 合成纤维：合成纤维是指通过化学合成方法制备的纤维。
主要包括聚酯纤维、尼龙纤维和丙纶纤维等。
合成纤维具有强度高、耐磨性好、抗皱性强等特点，常用于制作运动服装和工业材料。
二、按纤维形态分类：1. 长纤维：长纤维是指纤维长度较长的纤维。
如蚕丝、羊毛等。
长纤维具有柔软度高、抗拉强度大等特点，适用于制作高档服装和家居用品。
2. 短纤维：短纤维是指纤维长度较短的纤维。
如棉、麻等。
短纤维具有吸湿性好、透气性好等特点，适用于制作夏季服装和床上用品。
3. 粗纤维：粗纤维是指纤维直径较粗的纤维。
如麻、草等。
粗纤维具有耐磨性好、透气性好等特点，适用于制作户外用品和工业材料。
4. 细纤维：细纤维是指纤维直径较细的纤维。
如丝、纤维素等。
细纤维具有光泽度高、柔软度好等特点，适用于制作高档服装和家居用品。
三、按化学成分分类：1. 蛋白质纤维：蛋白质纤维主要是指蚕丝和羊毛等纤维。
蛋白质纤维具有柔软度好、透气性好等特点，适用于制作内衣和高档服装。
2. 纤维素纤维：纤维素纤维主要是指棉和麻等纤维。
纤维素纤维具有吸湿性好、透气性好等特点，适用于制作夏季服装和床上用品。
3. 聚酯纤维：聚酯纤维是指以聚酯为主要成分的纤维。
聚酯纤维具有强度高、耐磨性好、抗皱性强等特点，适用于制作运动服装和工业材料。
用常规方法鉴别新型再生纤维素纤维的实践
纯 粹 利用 机械 、 物理 方 法将 竹 壁进 行蒸 煮 直接 制 成 ， 称为竹 原 纤 ； 另一 种 是 以竹 子 为纤维 素 原料 利用 水解 （ 法 ） 多段 漂 自制 成纺 丝溶 液 再纺 丝 而成 的纤 维 ． 为竹 浆 纤 维．竹 原 纤是 高 强 、 碱 及 称 低伸 长 型纤 维 ， 竹浆
来， 随着 人 们对纤 维 制 品服 用性 能要 求 的提 高 ， 纺织 服 装 面料 除大 量使 用 传统 的再 生纤维 素纤 维粘 胶 外 ， 还使 用 了 多种 新型 再 生纤 维 素 纤维 如 Ｔ ｎ ｅ、 ｄ ｌＶ ｌｆ 竹 纤 维 等 ， 些 新型 再 生纤 维 的开发 和 应 用 ， ｅ ｃｌＭｏａ 、 ｉ ｔ ｏ、 这
了鉴 别 比较分 析 ． 出了较 为实 用 、 效 的鉴别 程 序． 提 有
１ 几 种 新 型再 生 纤 维 素 纤 维 的 物 理 机 械 性 能
Ｔ ｎ ｅ 纤维 以针 叶树 为 主 的木 浆为 原 料 ． 用溶 剂纺 丝 法 生产 ．Ｔ ｎｅ 纤维 属 于 高 强 、 ｅｃｌ 利 ｅ ｃｌ 高模 量 、 中伸 长 型纤维 ． ｅ ｃｌ 维 的干 、 Ｔ ｎｅ纤 湿态 强 度大 ， 干 强接 近于 涤纶 纤 维 ， 其 湿强 为干 强 的 ８ ． ５４ ％．Ｔ ｎ ｅ 纤 维 的初 ｅ ｃｌ 始模 量 明显 大于其 他纤 维 ． 这表 明在 小 负荷作 用下 不 易变形 ， 刚性 较好 ， 制 品比较挺 括． 其 Ｍｏ ａ 纤 维 以欧 洲 的 榉木 为 原 料 ． 用高 湿模 量粘胶 生 产 法制 造 ．Ｍｏａ 纤 维 干态 强度 较大 ． 湿强 ｄｌ 采 ｄｌ 但
２０ 钷 ０７
品 的透 气 性 、 垂 性 好 ， 悬
表 １ 几 种 新 型 再 生 纤维 素 纤 维 和 普 通 粘胶 物理 性 能 测 试 数 据
浅析几种常见的再生纤维素纤维鉴别方法
浅析几种常见的再生纤维素纤维鉴别方法作者：刘莲来源：《中国纤检》2012年第19期摘要：主要论述了如何采用燃烧法、显微镜法、溶解法3种方法相结合的鉴别手段，准确、快速、简便地对各种再生纤维素纤维定性判断。
关键词：燃烧法；显微镜法；溶解法；再生纤维素纤维1 前言随着社会的发展和科学技术的不断进步，人们追求时尚、追求环保的意识也逐渐加强，对纺织品的要求也呈现出天然、多样化、功能化的趋势。
近年来，新型再生纤维素纤维（如Modal、Tencel、天竹、再生麻等纤维）不断出现，适时地满足了人们的需求，同时也部分缓解了当今资源匮乏、自然环境遭到破坏的问题。
由于新型再生纤维素纤维具备天然纤维素纤维和合成纤维双重性能优势，正在以前所未有的使用规模被广泛应用于纺织中，因此各检验机构对各类再生纤维素纤维的准确鉴别就显得尤为重要。
由于再生纤维素纤维为化学纤维，在纺织品检验中采用传统的鉴别方法不易区分其形态特征，特别对于Tencel纤维、莫代尔、莱赛尔、台湾莫代尔、维劳夫特纤维、竹纤维的鉴别，目前国家还没有统一的检验标准和准确的鉴别方法。
现根据近年我实验室的鉴别工作经验，对各类新型再生纤维素纤维鉴别方法和性能作详细的总结。
2 试验 2.1 燃烧法[1]根据FZ/T 01057.2—2007采用燃烧法，用镊子夹住一小束纤维试样的一端，将纤维试样的另一端慢慢接近火焰，稍停片刻即移开，观察并记录各类纤维试样在整个燃烧过程中所发生的现象，闻燃烧后气味，燃烧状态描述见表1。
2.2 显微镜法根据FZ/T 01057.3—2007采用显微镜法。
纤维纵向观察：在洁净的载玻片上滴一滴甘油(50%甘油：50%蒸馏水)，取2～4根纱线或10～20根散纤维试样放在甘油上梳理平直，盖上盖玻片，并在其两对角上滴蒸馏水使盖玻片粘住，然后在生物显微镜下观察纤维试样的纵向形态[2]。
横截面观察[2]：将纤维试样在纤维切片器上切平截面后，旋转切片器旋钮使纤维露出长度为0.1μm，在纤维截面上滴一滴火棉胶，切下纤维放入已滴有甘油的载玻片上，盖上盖玻片，放置在显微镜下观察其横向形态，各种纤维横向和纵向形态特征见图1～图9，其形态描述见表2。
化学纤维的分类 (2)
化学纤维的分类化学纤维是指以化学方法从天然或合成高分子物质中提取纤维素质和制造纤维材料的材料。
它们具有高强度、耐磨损、柔软舒适等特点，在现代化学工业和日常生活中得到广泛应用。
根据化学纤维的来源和特性，它们可以被分为多个不同的类别。
本文将介绍几种常见的化学纤维分类。
1. 根据来源分类天然纤维天然纤维是指从植物或动物中提取的纤维材料。
常见的天然纤维包括棉花、麻、丝绸和羊毛等。
这些纤维具有天然的特性和质感，透气性好、舒适度高。
天然纤维的优势在于对肌肤的触感舒适，通常被用于服装和家居纺织品。
合成纤维合成纤维是由人工合成的有机高分子材料制成的纤维。
常见的合成纤维有聚酯纤维、聚酰胺纤维和聚丙烯纤维等。
合成纤维通常具有较高的强度和柔软度，易于加工和控制纤维的特性，因此在各个领域得到广泛应用。
人造纤维人造纤维是由天然纤维素经过化学处理制得的纤维材料。
常见的人造纤维有人造棉、人造丝等。
与合成纤维相比，人造纤维的制造过程较简单，成本也较低。
它们通常具有良好的染色性能和透气性，被广泛应用于纺织和装饰领域。
2. 根据结构分类纤维素纤维纤维素纤维是由纯天然的纤维素制成的纤维材料。
纤维素是由多个葡萄糖分子组成的有机化合物，它们通过氢键相互结合形成纤维。
棉花、麻、大麻和竹纤维等都是纤维素纤维的例子。
这些纤维具有良好的透气性和吸湿性，常用于制造夏季服装和床上用品。
聚合纤维聚合纤维是由合成高分子材料制成的纤维材料。
在制造聚合纤维时，高分子材料通过拉伸和加热等过程形成了纤维。
聚脂纤维、尼龙纤维和腈纶纤维都属于聚合纤维的范畴。
聚合纤维具有良好的强度和耐久性，广泛应用于各个领域。
其他纤维除了纤维素纤维和聚合纤维外，还有其他一些特殊类型的化学纤维。
例如碳纤维是由碳化纤维原丝制成的，具有高强度和低密度，被广泛应用于航空航天和汽车工业。
金属纤维则是由金属制成的纤维，常用于加强材料和导电纺织品。
3. 根据用途分类纺织纤维纺织纤维是最广泛应用于纺织行业的化学纤维。
新型再生纤维素纤维的性能对比与鉴别
新型再生纤维素纤维的性能对比与鉴别00摘要:介绍了再生纤维素纤维的发展历程。
对传统型与新型再生纤维素纤维的结构、性能进行了对比分析。
对常用再生纤维素纤维的鉴别方法进行了试验研究，再生纤维素纤维最有效的鉴别方法为溶解法，显微镜观察法与药品着色法也各有一定优势，常用的燃烧法较难发挥作用。
进入新世纪，资源与环境问题引起了人们越来越多的关注。
在这一背景下，天然纤维素再次得到了重视。
自然界纤维素年产量约1000亿吨，大约只有2.5%是通过再生途径制作成纤维等加以利用的。
纤维素资源十分丰富，纤维素是可再生的自然资源，具有可持续性;纤维素具有环保性，可参与自然界的生态循环。
作为纺织纤维，纤维素纤维具有优良的吸湿性、穿着舒适性，一直是纺织品和卫生用品的重要原料。
所以纤维素纤维是新世纪最理想、最有前途的纺织原料之一。
近年来，出现丁Modal、Tencel等新一代再生纤维素纤维，随着新型再生纤维素纤维在生产中的大量应用，需要对其性能特点有进一步的认识，以便更好地用于生产，开发新产品。
1.再生纤维素纤维的发展在再生纤维素纤维之中，粘胶纤维是仅迟于纤维素硝酸酯纤维的最古老的化学纤维品种之一。
1891年，克罗斯(Cross)、贝文(Bevan)和比德尔(Beadle)等首先制成纤维素黄酸钠溶液，由于这种溶液的粘度很大，因而命名为"粘胶"。
粘胶遇酸后，纤维素又重新析出。
根据这个原理，在1893年发展成为一种制备化学纤维的方法，这种纤维被命名为粘胶纤维。
到1905年，米勒尔(Muller)等发明了一种稀硫酸和硫酸盐组成的凝固浴，实现了粘胶纤维的工业化生产。
一个世纪以来，粘胶纤维生产不断发展和完善。
在20世纪30年代末期，出现丁强力粘胶纤维;50年代初期，高湿模量类粘胶纤维实现工业化;到了60年代初期，粘胶纤维的发展达到了高峰，其产量占化学纤维总产量的80%以上。
从60年代中期起，粘胶纤维的发展趋于平缓。
普通粘胶短纤维虽具有优良的服用性能和广泛的适用范围，但也存在一些严重缺点，主要是在湿态时剧烈溶胀，使纤维的断裂强度显著下降，在较小的负荷下就容易伸长即湿模量很低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纤维素纤维的鉴别
2009-06-11 14:58:21| 分类：工作相关| 标签：无|字号大中小订阅
纤维素纤维的鉴别
随着现代科技的发展，新的天然纤维和再生纤维不断开发出来：原竹纤维、LYOCELL（天丝）、丽赛、MODAL（莫代尔）等。
由于这类纤维本质上都是纤维素类，在生产中如何使用鉴别它们，有很大的难度。
我在生产实践中也遇到了同样的问题。
通过不断的分析研究，并结合生产实践作了大量的实验，总结出一套简单易行、适合于基层企业的鉴别方法，从纤维的形态特征、燃烧状态、化学试剂反应相结合，观察、
比较、分析、逐一区分。
一、形态特征
棉：
截面呈腰圆形，有中腔；纤维细长，纵向呈具有转曲的带状。
亚麻：截面呈多角形，有较小的中腔，单纤维细短纤维两端稍细，呈纺锭形，有竖纹和横节，为工艺纤维
（束纤维）纺纱。
苎麻：截面为椭圆形或扁平形，有中腔，单纤维长，纤维呈圆筒形或扁平带状，无明显的转曲，纤维表面有时平滑，有时有明显的条纹，有结节，纤维头端呈锤头星形或分支。
原竹纤维：扁平状，纤维中间有孔洞，单纤维呈纺锤状，两端尖，纤维表面光滑，有沟槽和裂缝，横向还
有枝节，无扭曲特征，其结构和形态与麻相近。
粘胶：截面呈不规则的锯齿形，表面光滑有清晰的条纹。
莫代尔：截面为不规则的多角形，表面光滑有沟槽
天丝：截面为圆形，纵向为平滑的圆柱体
丽赛：截面为圆形，纵向为平滑的圆柱体
从形态特征上看，亚麻苎麻与原竹纤维相似，天丝与丽赛相似，粘胶与莫代尔有相仿之处。
二、纤维的燃烧状态
棉、亚麻、苎麻、原竹纤维、粘胶、天丝、丽赛、莫代尔
1、燃烧状态基本相同
靠近火焰：不熔不缩
接触火焰：立刻燃烧
离开火焰：迅速燃烧
但天丝、丽赛燃烧时不断有火星飞出，特别是天丝，燃烧后只剩少量灰烬。
2、燃烧后的气味相同：烧纸味
3、燃烧后的残留物特征
棉：呈细而柔的灰黑絮状
亚麻苎麻 }呈细而柔的灰白絮状
原竹纤维
粘胶：呈少许灰白色灰烬
莫代尔：呈细而柔的黑色絮状
丽赛：呈灰黑色灰烬
天丝：呈少量黑色灰烬
从燃烧状态看，粘胶与莫代尔有较大差异，天丝与丽赛有较大区别。
三、化学试剂的溶解情况
考虑到企业的情况，化学试剂选用价廉、易选购、配制简单、使用方便，因此选用分析纯（AR）硫酸试剂。
1、粘胶、MODAL（莫代尔）、LYOCELL（天丝）、丽赛均为再生纤维素纤维，根据溶解情况选用59%
的硫酸溶液。
1克纤维加入150毫升59%硫酸溶液，室温。
溶解状态
粘胶：慢慢溶解，约20分钟后渐渐溶成果冻状
莫代尔：立刻溶解，约1分钟渐溶成果冻状
天丝：立刻溶解，约1分钟渐溶成果冻状
丽赛：慢慢溶解，约10分钟后渐渐溶成果冻状
2、亚麻、苎麻、原竹纤维、天然纤维，根据溶解情况选用75%的硫酸溶液，1克纤维加入150毫升75%
硫酸溶液，室温。
溶解状态
亚麻：慢慢溶解，约20分钟渐溶成果冻状
苎麻：慢慢溶解，约10分钟渐溶成果冻状
原竹纤维：同苎麻
从溶解状态可以区分粘胶与莫代尔、天丝与丽赛。
结论：
1、棉纤维因独有的特点显而易见
2、粘胶、MODAL（莫代尔）、LYOCELL（天丝）、丽赛可通过燃烧后的残留特征，59%的硫酸溶解状态
区分开。
3、亚麻、苎麻可以通过纤维形态区分。
4、亚麻（密度1.50）、苎麻（密度1.51）与原竹纤维（密度0.8）可用密度区分。
