海绵的制作工艺
海绵的制作工艺
海绵:聚氨酯软发泡橡胶,聚氨酯就是生活中最常见的一种高分子材料,广泛应用于制作各种“海绵”制品。
以及避震,抗摩擦用途的弹性材料,例如鞋底,拖拉机坦克履带衬底、
二,生产机器:
聚氨酯发泡设备、
聚氨酯弹性体浇注机、
树脂灌胶机
模具承载生产线
EPS机械设备:
板材成型机
真空板材成型机
真空加厚板材成型机
间歇预发机
三,制作流程
EPS制造工艺
一、工艺概况
我们一般讲工艺总就是指成型工艺,其实工艺就EPS成型来讲还要涉及原料、预发机理、管道工艺及系统匹配工艺,最终体现在成型工艺等方面内容。
二、原料:
2、1 快速料与标准料的工艺控制却
快速料:分子量、挥发份低,主要用于自动机,也可用于土机方面。
它本身含发泡剂少,熟化时间短。
操作时,加热时间短,冷却短,成型周期短,节省能耗,提高生产效率。
一般情况下,因为发泡剂少,必须在最短的时间内加热,充分利用少量的发泡剂使泡粒粘结,加热时间短,节省时间。
采用高压,短时间加热。
能节省能耗,提高效率,采用高温脱模,成型模温与脱模温之差距少,所以能节省蒸汽。
模具成型温度115-130℃,经过水冷却90 ℃, 经过抽真空,产品表面膨胀率减少到一定值85 ℃,才能脱模。
标准料:分子量、挥发份高,主要用于土机方面,从能耗控制方面考虑,较少用于自动机。
2、2快速料——成型快与节省蒸汽
快速料类型:巴斯夫CP303、龙王B-SB、兴达303、诚达PK303等。
特性:
冷却速度快导致成型周期快,一般能够比普通料快20－30％
快速料的脱模温度高,达到80－85ºC
传统料的脱模温度低,为60－65ºC
因此,快速料可节省蒸气最高达30％
快速料成型时产品结合性宜控制在6-8成,更能体现其快速性。
快速料控制技术:采取高压短时间加热。
普通料类型:巴斯夫CP203、龙王E-SB、兴达302、诚达PK302等。
普通料控制技术:因其分子量大、挥发份高。
生产时易出现发胀现象。
宜采用低压较长时间加热。
三、预发机理
3、1发泡剂:
可发性聚苯乙烯的发泡剂主要就是戊烷,分正戊烷与异戊烷。
工业品戊烷中,烯烃含量对可发性聚苯乙烯的加工性能影响很大。
烯烃含量过高,易于引起产品收缩。
EPS发泡剂含量并不就是越高越好。
标准:4、8—7%(≤6、8%) 一般正常在5%左右。
发泡剂含量过高:预发泡体开花,不均,变形开裂。
发泡剂含量过低:发泡倍率降低,加热时间过长,成型过程中EPS珠粒之间粘结性差,产品易收缩与掉粒等
3、2预发原理:
预发泡过程中,含有发泡剂的珠粒在80℃以前,并不会发泡,只就是珠粒中的发泡剂向外扩散,此时珠粒还不会膨胀。
当温度大于80℃,珠粒开始软化,分布在它内部的发泡剂受热,气化产生压力,导致珠粒开始膨胀并形成互不连通的泡孔。
同时,蒸汽也渗入到这些泡孔中,增加了孔中总压力。
随着时间的推移,蒸汽不断深入,压力也不断增大,珠粒的体积也不断增大,这一过程一直持续下去,体积膨胀可以维持到泡孔薄壁破裂为止。
由此可见,在予发泡过程中,蒸汽不断渗透,增大孔内的总压力就是很重要的,可以这样比方:发泡剂开孔,蒸汽扩孔。
要使蒸汽进入泡孔的速度大于发泡剂从泡孔中逸出的速度,发泡剂在泡孔中来不及完全逸出,聚合物就牵伸呈橡胶状态,其强度足以平衡内部的压力,从而使珠粒予发泡。
这就就是PS发泡的简单机理。
3、3流化干燥床工作原理:
由蒸汽预发泡机出来的EPS即刻进入流化干燥床设备,进行强制干燥以便熟化过程的进行。
EPS从进料口进入流化床,流化床吹入的热风就是由鼓风机吸风,通过蒸汽加热器后通过底网吹入流化床,与物料接触,EPS粒料在热风及料流的推动下悬浮在气流中边干燥边推进,落入振动筛。
合格的粒料过筛后输入熟化料仓。
结块的粒料在筛上流入流化床的破碎装置,使结团粒的EPS破碎,合格的也流入熟化料仓。
此处还有一压缩空气接口吹堵。
3、4熟化机理及工艺控制
预发后,EPS粒内产生真空,EPS表面带有水分,不符合成型要求,熟化过程就是空气进入EPS粒内,表面水分干燥
快速料一般为8小时,普通料一般为24小时,高密度料48小时,环境应通风,温度大于10摄氏度
3、5预发常见问题解决
3、5、1 泡沫结块
外滑剂不够,搅拌器设计不合理,搅拌叶与底盘间隙过大,水分过多
3、5、2 泡粒潮湿
冷却时间过短(30s)
预热不够(二次)
3、5、3 泡粒收缩
发泡倍率过大(原料不符)
3、5、4 泡粒破损变形
倍率过大
输送方式不合
3、5、5 泡粒倍率不稳定
预发机原因: 蒸汽进口网片堵塞
低温发泡伴随空气过大,过小
精度不够
原料原因:粒子大小相差太大
3、5、6 预发密度过高
加料控制不当
3、5、7 熟化后密度升高
测量方法不正确
水分过高
七、模具验收注意项目
7、1表面状态
表面光滑,连接部位光滑,光洁度1、6√;气眼不松动且平整,气眼中心距< 25mm;
7、2型腔板
材料选用LY12合金铝板,平整无翘曲;外形尺寸与使用模框尺寸相符。
无漏气、漏水、漏料;正常情况下制品无飞边。
7、3孔位
料枪、顶杆孔位分布合理,保证加足料、便于脱模。
压板孔位:Φ 36与Φ28特殊料枪的中心孔距65mm; Φ 32的中心孔距55mm。
八、EPS成型工艺
8、1模压成型机理:
熟化后的预发珠粒通过蒸汽进行加热,约在20秒—60秒的时间内,空气来不及逸出,受热膨胀后产生压力。
压力的总与大于珠粒外面所加热的蒸汽压力,此时聚合物软化,发泡剂汽化后泡孔内的压力大于外面的压力。
珠粒又再度膨胀,并胀满珠粒间隙而结成整块,形成与模具形状相同的泡沫塑料制品。
8、2重点成型工艺简述
,需预热要合模加热、
,有利于提高产品脱模及产品入料效果。
(顶杆、模缝)慢速开料枪
,对模具进行预热,使模具得到预热的同时,将存留期间的冷凝水与冷空气排出。
作用:提高模具温度,加强产品表观熔结度。
,提高产品表面质量。
所有阀关闭,充分利用模具的余热,使产品进行保温加热。
有利于产品表面熔结性,能较好节约能源(蒸汽)。
水冷阀打开,排水阀关闭。
合理延长预冷,产品冷却较快,缩短冷却时间,提高成型速度。
一般不超过10秒,预冷时间长不好烘干,预冷效果比水冷好得多。
水冷却时,水冷阀打开,排水阀打开。
水与空气共同进行冷却效果较好。
真空阀打开,真空泵抽真空。
使模具与制品内的余热与水分全部排空,抽掉部分发泡剂,避免产品发胀。
使模内形成负压,有利于产品进行脱模。
海绵的生产工艺如下:
A.将发泡树脂,发泡助剂与粘合剂树脂(使成品具有粘合性)混合在一起;
B.进行发泡加工。
将80份乙烯乙酸乙烯酯(EVA)、20份APAO PT 3385、20份偶氮二甲酰胺、l9份CaCO 与0.6份过氧化二异丙苯混合在一起,置于模具中发泡,并用机械力击破闭孔,即可制得发泡海绵。
其密度(d)为0.028 g／cm ,25％的压缩硬度为1.9 KPa。
海绵制作工艺流程
海绵制作工艺流程
嘿，今天来给大家讲讲海绵制作工艺流程哦。
首先呢，得准备好原材料，像一些化工原料啥的。
然后把这些原料放到一个大大的反应釜里，让它们在里面好好地反应一下。
接下来，反应好了的东西就会变成一种糊糊一样的东西，这就是海绵的雏形啦。
然后把这糊糊放进一个专门的模具里，给它定个型。
在这个过程中，还得注意温度和压力啥的，可不能马虎哦。
等定好型了，就把海绵从模具里取出来。
取出来的海绵可还不算完事儿呢，还得给它做一些处理，让它更干净、更舒服。
最后，一块海绵就做好啦！海绵的制作工艺其实挺神奇的吧，从一些原料就能变成我们生活中常用的海绵呢！我觉得这真的很有意思，也很佩服那些研究出这个工艺的人。
聚氨酯海绵发泡工艺
聚氨酯海绵发泡工艺
聚氨酯海绵发泡工艺是一种常见的生产工艺，用于制造各种类型的海绵制品，
如床垫、沙发垫、汽车座椅等。
这种工艺可以生产出具有良好弹性、透气性和舒适性的海绵制品，受到了广泛的应用和青睐。
首先，聚氨酯海绵发泡工艺的原料主要包括聚醚型或聚酯型的聚氨酯原料、气
体发泡剂、助剂和颜料。
其中，聚氨酯原料是主要的成型材料，气体发泡剂用于在制品内部形成气泡，助剂则用于调整发泡体系的性能，颜料则用于为海绵制品着色。
在生产过程中，首先需要将聚氨酯原料与气体发泡剂、助剂充分混合，形成均
匀的发泡体系。
然后，将混合物倒入模具中，利用模具的特定结构和加热系统，使混合物在一定的温度和压力下发生发泡反应。
在发泡过程中，气体发泡剂释放气体，使混合物体积膨胀，形成具有开放细胞结构的海绵制品。
发泡反应完成后，海绵制品需要经过一定的固化和后处理工艺，以保证制品的
稳定性和品质。
在固化过程中，海绵制品会逐渐凝固和硬化，形成最终的产品形态。
同时，海绵制品还需要进行切割、修整、磨光等后处理工艺，以满足客户的具体需求。
总的来说，聚氨酯海绵发泡工艺是一种高效、灵活和环保的生产工艺，可以生
产出各种类型的海绵制品，广泛应用于家具、汽车、医疗等领域。
通过不断的工艺改进和技术创新，聚氨酯海绵发泡工艺将会在未来发展中发挥越来越重要的作用，为人们的生活和工作提供更加舒适和便利的海绵制品。
海绵生产主要原料及工艺
海绵生产主要原料及工艺海绵是聚氨酯泡沫塑料的一种，属于软质聚氨酯泡沫塑料。
因有多孔状蜂窝的结构，所以具有优良的柔软性、弹性、吸水性、耐水性的特点，被广泛用于沙发、床垫、服装、软包装等行业。
1、主要原材料1.1 聚醚多元醇海绵多采用聚醚丙二醇、聚醚丙三醇，其官能度少（2-3），羟值低，分子量大。
分子式为：CH3-CHO（C3H6O)m（C2H4O）nHCH2O（C3H6O）m(C2H4O）nH1.2 有机异氰酸酯最常用的是甲笨二异氰酸酯，简称TDI，有两种异构体，即2，4-TDI，2，6-TDI.在生产海绵中2，4 -TDI占80%，2，6-TDI占20%1.3 水在生产海绵中，水不可缺少，水与TDI反应放出CO2气体，同时起着链增长作用。
1.4 催化剂促进聚醚多元醇与异氰酸反应使链增长的催化剂有辛酸亚锡、二丁基锡。
促进交联反应并能促进异氰酸酯与水之间反应放出的CO2气体的催化剂有三乙醇胺、三乙烯二胺、三乙胺等。
1.5 外用发泡剂常用是低沸点氟烃类化合物，如一氟三氯甲烷（F-11）。
由于不环保，一般用环戊来代替F-11，或二氯甲烷，效果不错。
如果不是生产特轻密度的海绵，亦可适当调整主要原料比例，不使用外用发泡剂。
1.6 泡沫稳定剂（匀泡剂）常用有机硅泡沫稳定剂，目前主要用硅-碳键Si-C共聚物，用量在0.5%-5%.2、海绵的合成原理海绵的合成过程中，主要是有链增长反应、发泡及交联等过程，这些反应与原料的分子结构、官能度、分子量等有关。
异氰酸酯与二官能度聚醚多元醇扩链反应，由于反应中异氰酸过量5%左右，所以扩链最终产品为异氰酸酯基团，这样反复进行促进使链迅速增长。
2.1 发泡反应伴随着链增长在生产海绵的过程中，发泡气体主要来源于TDI与水反应，生成大量CO2气体，同时新生成胺又与异氰酸酯反应生成脲键化合物，这样反复进行伴随着链增长。
2.2 交联反应交联反应对制备海棉非常重要，发生过早过晚，都会导致海绵的质量下降甚至报废。
海绵生产原理
海绵生产原理
海绵是由柔软而多孔的材料制成的，其生产原理涉及到一系列步骤和工艺。
首先，海绵的制作以海绵原料的选择开始。
常见的海绵原料有天然海绵和合成海绵。
天然海绵取自于海洋生物，而合成海绵则是通过化学方法制造的。
根据不同的用途和要求，制作海绵时可以选择不同的原料。
接下来，海绵的制作需要进行搅拌和混合。
原料通常需要与其他辅助材料进行搅拌，以达到一定的黏度和均匀性。
这个过程可以通过机械设备完成，如搅拌机或搅拌罐。
然后，混合好的材料通过浇注或压制进入模具。
模具的形状和尺寸决定了最终制成的海绵的形状和尺寸。
浇注或压制的过程中需要控制好材料的温度和压力，以确保海绵的质量和性能。
接着，模具中的材料要进行固化或干燥。
这个过程中通常需要一定的时间，以使海绵变得坚固且干燥。
最后，固化或干燥完成后，海绵需要进行后续的加工和处理。
这包括切割、打磨、抛光等步骤，以使海绵的外观更加平整，质量更加优良。
综上所述，海绵的生产原理主要涉及原料的选择、搅拌和混合、模具浇注或压制、固化或干燥以及后续加工等步骤。
通过合理
的控制每个步骤的条件和参数，可以制作出具有各种性能和用途的海绵产品。
海绵生产工艺流程
海绵生产工艺流程
海绵是一种柔软的材料，常用于制作床垫、坐垫、清洁用具等。
下面是海绵的生产工艺流程：
1. 原材料准备：选择适合生产海绵的原材料，通常使用聚氨酯、天然橡胶等。
将原材料切碎成小颗粒。
2. 发泡制备：将切碎的原材料放入发泡机中，加入适量的发泡剂和助剂。
发泡剂和助剂的选择和配比会影响海绵的质量。
3. 混合搅拌：启动发泡机，使原材料充分混合搅拌，确保发泡剂均匀分布。
4. 发泡：将混合好的原材料放入模具中，通过加热和机械作用使其发生发泡反应。
模具的形状和设计会决定最终产品的外形。
5. 浸泡和洗涤：发泡后的海绵需要进行浸泡和洗涤过程，以去除余留在海绵中的发泡剂、助剂和其他杂质，保证海绵的纯净度和安全性。
6. 调整尺寸：将洗净的海绵进行切割和修整，使其达到预定的尺寸和形状要求。
7. 烘干和固化：将切割好的海绵放入烘干室中进行烘干，以去除海绵中的水分。
烘干的温度和时间会根据海绵的类型和需要来进行调整。
8. 包装：烘干后，海绵通过检验和质量控制后，进行包装。
通常使用透明塑料袋或纸盒包装，以便存放和运输。
整个生产工艺流程中，环保性和质量控制是非常重要的因素。
海绵的表面质地、弹性和耐用性等特性会根据生产工艺中的配方和控制参数来进行调整和控制。
海绵的生产工艺需要经过科学的研究和实践，以确保最终产品的质量和可靠性。
海棉生产工艺流程

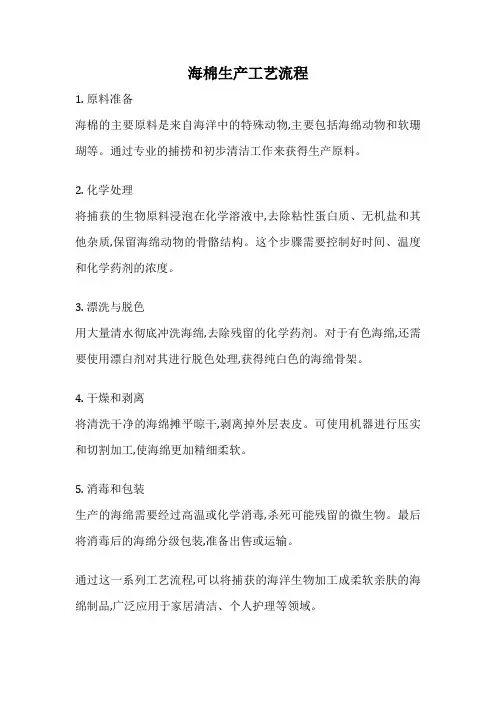

海棉生产工艺流程
1. 原料准备
海棉的主要原料是来自海洋中的特殊动物,主要包括海绵动物和软珊瑚等。
通过专业的捕捞和初步清洁工作来获得生产原料。
2. 化学处理
将捕获的生物原料浸泡在化学溶液中,去除粘性蛋白质、无机盐和其他杂质,保留海绵动物的骨骼结构。
这个步骤需要控制好时间、温度和化学药剂的浓度。
3. 漂洗与脱色
用大量清水彻底冲洗海绵,去除残留的化学药剂。
对于有色海绵,还需要使用漂白剂对其进行脱色处理,获得纯白色的海绵骨架。
4. 干燥和剥离
将清洗干净的海绵摊平晾干,剥离掉外层表皮。
可使用机器进行压实和切割加工,使海绵更加精细柔软。
5. 消毒和包装
生产的海绵需要经过高温或化学消毒,杀死可能残留的微生物。
最后将消毒后的海绵分级包装,准备出售或运输。
通过这一系列工艺流程,可以将捕获的海洋生物加工成柔软亲肤的海绵制品,广泛应用于家居清洁、个人护理等领域。
聚酯海绵生产工艺
聚酯海绵生产工艺嘿，朋友们！今天咱就来聊聊聚酯海绵的生产工艺，这可真是个有趣又神奇的事儿呢！你想想看，那柔软又有弹性的聚酯海绵，就好像是我们生活中的小天使，给我们带来各种舒适和便利。
那它到底是怎么被生产出来的呢？首先啊，得有原料。
就像做菜要有食材一样，聚酯海绵的生产需要用到聚酯多元醇和甲苯二异氰酸酯等这些“宝贝”。
它们就像是魔法材料，能在后续的过程中发生奇妙的反应。
然后呢，把这些原料放进一个大大的反应釜里，就像是给它们准备了一个特别的“魔法屋”。
在这个屋里，它们会相互交融、反应，逐渐形成一种神奇的液体。
这液体可就不一般啦，它可是未来海绵的前身呢！接下来，就到了关键的一步啦！把这种液体倒入模具里，就好像是把神奇的魔法药水倒进了特定的容器中。
然后，静静地等待，让它在模具里慢慢凝固、成型。
哎呀，你说这像不像在等待一个小生命的诞生呀？等啊等，终于，一块初具雏形的聚酯海绵就出现啦！不过，这还没完事儿呢。
这时候的海绵就像是一个还没经过雕琢的璞玉，还需要进一步的加工和处理。
比如说，要给它修剪修剪边边角角，让它变得更加整齐、漂亮。
还要给它做一些特殊的处理，让它的性能更加优秀。
你说，这生产聚酯海绵是不是跟培养一个优秀的孩子有点像呢？从一开始的准备，到中间的精心呵护，再到最后的完美呈现，每一步都不能马虎呀！而且啊，生产聚酯海绵可不能随便糊弄，得有专业的技术和经验才行。
要是哪一步出了差错，那可就前功尽弃啦！就好像盖房子，要是基础没打好，那房子能结实吗？咱再想想，生活中那么多地方都用到了聚酯海绵，沙发里有它，床垫里有它，甚至一些小玩具里也有它。
这可都是工人们辛辛苦苦生产出来的呀！他们就像是一群默默付出的魔法师，用自己的双手和智慧创造出了这些给我们带来舒适的宝贝。
所以啊，咱以后在用这些有聚酯海绵的东西的时候，可得好好珍惜，可别随便糟践了呀！这都是人家的心血呢！总之呢，聚酯海绵的生产工艺是一门大学问，充满了神奇和奥秘。
它让我们的生活变得更加美好和舒适，我们真应该感谢那些在背后默默付出的人们呀！。
海绵的生产工艺
海绵的生产工艺.txt我们用一只眼睛看见现实的灰墙，却用另一只眼睛勇敢飞翔，接近梦想。
男人喜欢听话的女人，但男人若是喜欢一个女人，就会不知不觉听她的话。
海绵的生产工艺海绵是聚氨酯泡沫塑料的一种，属于软质聚氨酯泡沫塑料。
因有多孔状蜂窝的结构，所以具有优良的柔软性、弹性、吸水性、耐水性的特点，被广泛用于沙发、床垫、服装、软包装等行业。
1、主要原材料1.1 聚醚多元醇海绵多采用聚醚丙二醇、聚醚丙三醇，其官能度少（2-3），羟值低，分子量大。
分子式为： CH3-CHO（C3H6O)m（C2H4O）nHCH2O（C3H6O）m(C2H4O）nH1.2 有机异氰酸酯最常用的是甲笨二异氰酸酯，简称TDI，有两种异构体，即2，4-TDI，2，6-TDI.在生产海绵中2，4-TDI占80%，2，6-TDI占20%1.3 水在生产海绵中，水不可缺少，水与TDI反应放出CO2气体，同时起着链增长作用。
1.4 催化剂促进聚醚多元醇与异氰酸反应使链增长的催化剂有辛酸亚锡、二丁基锡。
促进交联反应并能促进异氰酸酯与水之间反应放出的CO2气体的催化剂有三乙醇胺、三乙烯二胺、三乙胺等。
1.5 外用发泡剂常用是低沸点氟烃类化合物，如一氟三氯甲烷（F-11）。
由于不环保，一般用环戊来代替F-11，或二氯甲烷，效果不错。
如果不是生产特轻密度的海绵，亦可适当调整主要原料比例，不使用外用发泡剂。
1.6 泡沫稳定剂（匀泡剂）常用有机硅泡沫稳定剂，目前主要用硅-碳键Si-C共聚物，用量在0.5%-5%.2、海绵的合成原理海绵的合成过程中，主要是有链增长反应、发泡及交联等过程，这些反应与原料的分子结构、官能度、分子量等有关。
2.1 扩链反应异氰酸酯与二官能度聚醚多元醇扩链反应，由于反应中异氰酸过量5%左右，所以扩链最终产品为异氰酸酯基团，这样反复进行促进使链迅速增长。
2.2 发泡反应伴随着链增长在生产海绵的过程中，发泡气体主要来源于TDI与水反应，生成大量CO2气体，同时新生成胺又与异氰酸酯反应生成脲键化合物，这样反复进行伴随着链增长。
海绵的生产工艺
海绵的生产工艺海绵是聚氨酯泡沫塑料的一种，属于软质聚氨酯泡沫塑料。
因有多孔状蜂窝的结构，所以具有优良的柔软性、弹性、吸水性、耐水性的特点，被广泛用于沙发、床垫、服装、软包装等行业。
1、主要原材料1.1 聚醚多元醇海绵多采用聚醚丙二醇、聚醚丙三醇，其官能度少（2-3），羟值低，分子量大。
分子式为： CH3-CHO（C3H6O)m（C2H4O）nHCH2O（C3H6O）m(C2H4O）nH1.2 有机异氰酸酯最常用的是甲笨二异氰酸酯，简称TDI，有两种异构体，即2，4-TDI，2，6-TDI.在生产海绵中2，4-TDI占80%，2，6-TDI占20%1.3 水在生产海绵中，水不可缺少，水与TDI反应放出CO2气体，同时起着链增长作用。
1.4 催化剂促进聚醚多元醇与异氰酸反应使链增长的催化剂有辛酸亚锡、二丁基锡。
促进交联反应并能促进异氰酸酯与水之间反应放出的CO2气体的催化剂有三乙醇胺、三乙烯二胺、三乙胺等。
1.5 外用发泡剂常用是低沸点氟烃类化合物，如一氟三氯甲烷（F-11）。
由于不环保，一般用环戊来代替F-11，或二氯甲烷，效果不错。
如果不是生产特轻密度的海绵，亦可适当调整主要原料比例，不使用外用发泡剂。
1.6 泡沫稳定剂（匀泡剂）常用有机硅泡沫稳定剂，目前主要用硅-碳键Si-C共聚物，用量在0.5%-5%.2、海绵的合成原理海绵的合成过程中，主要是有链增长反应、发泡及交联等过程，这些反应与原料的分子结构、官能度、分子量等有关。
2.1 扩链反应异氰酸酯与二官能度聚醚多元醇扩链反应，由于反应中异氰酸过量5%左右，所以扩链最终产品为异氰酸酯基团，这样反复进行促进使链迅速增长。
2.2 发泡反应伴随着链增长在生产海绵的过程中，发泡气体主要来源于TDI与水反应，生成大量CO2气体，同时新生成胺又与异氰酸酯反应生成脲键化合物，这样反复进行伴随着链增长。
2.3 交联反应交联反应对制备海棉非常重要，发生过早过晚，都会导致海绵的质量下降甚至报废。
pva吸水海绵生产工艺
pva吸水海绵生产工艺PVA（聚乙烯醇）吸水海绵是一种多功能的清洁用品，广泛应用于家庭清洁、汽车美容等领域。
它具有优异的吸水性能，能够迅速吸收水分，而且富有弹性和韧性，耐用且不留毛发。
下面我们来了解一下PVA吸水海绵的生产工艺。
1. 材料准备：PVA吸水海绵的主要原材料是PVA树脂、软化剂和助剂。
首先，在合适的温度下加热和溶解PVA树脂，然后加入适量的软化剂和助剂，以增加材料的柔软性和耐久性。
2. 模具制备：根据产品的设计要求，制作相应的模具。
模具的形状和尺寸决定了最终产品的外观和尺寸。
常见的PVA吸水海绵模具有方形、长方形和圆形等。
3. 模具注塑：将准备好的PVA材料倒入模具中，并加入适量的发泡剂。
模具进入注塑机中，利用高温和高压的作用，将材料压制成所需形状。
经过一定时间的凝固，模具打开，初步成型的PVA吸水海绵从模具中取出。
4. 模具修整：将初步成型的PVA吸水海绵进行修整，去除多余的材料和瑕疵。
使其外观更加平整、美观。
5. 烘干：将修整好的PVA吸水海绵放入烘干设备中，通过适当的温度和时间，使其快速干燥。
烘干的目的是去除产品中的水分，提高产品的质量和稳定性。
6. 切割和打磨：根据产品的尺寸要求，使用切割机将PVA吸水海绵切割成所需的形状和尺寸。
然后使用打磨机对产品的边缘进行打磨，使其光滑和圆润。
7. 检验和包装：对切割和打磨后的PVA吸水海绵进行质量检验，确保产品达到标准要求。
然后进行包装，通常是将产品用塑料袋或彩盒包装，以便储存和运输。
上述就是PVA吸水海绵的生产工艺的基本流程。
通过严格的生产工艺控制，可以确保产品具有良好的吸水性能和耐久性。
同时，生产过程中要注意环保，合理利用材料和能源，减少浪费。
