高压旋喷桩技术参数
高压旋喷桩技术交底

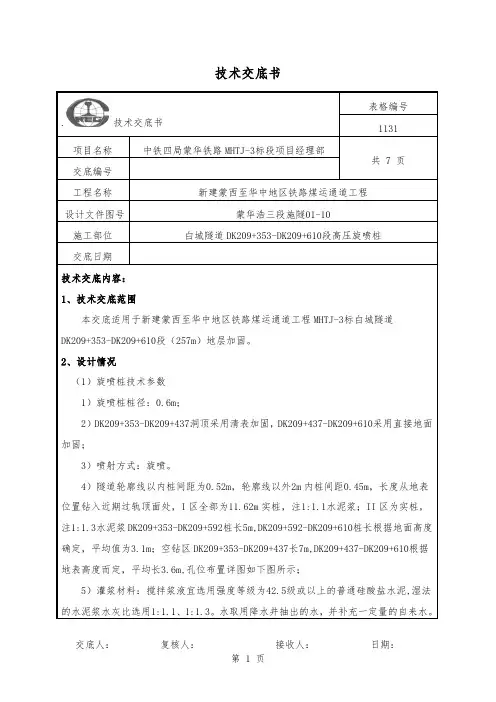

技术交底书
.技术交底书表格编号1131
项目名称中铁四局蒙华铁路MHTJ-3标段项目经理部
共 7 页交底编号
工程名称新建蒙西至华中地区铁路煤运通道工程
设计文件图号蒙华浩三段施隧01-10
施工部位白城隧道DK209+353-DK209+610段高压旋喷桩
交底日期
技术交底内容：
1、技术交底范围
本交底适用于新建蒙西至华中地区铁路煤运通道工程MHTJ-3标白城隧道
DK209+353-DK209+610段（257m）地层加固。
2、设计情况
（1）旋喷桩技术参数
1）旋喷桩桩径：0.6m；
2）DK209+353-DK209+437洞顶采用清表加固，DK209+437-DK209+610采用直接地面加固；
3）喷射方式：旋喷。
4）隧道轮廓线以内桩间距为0.52m，轮廓线以外2m内桩间距0.45m，长度从地表位置钻入近期过轨顶面处，I区全部为11.62m实桩，注1:1.1水泥浆；II区为实桩，注1:1.3水泥浆DK209+353-DK209+592桩长5m,DK209+592-DK209+610桩长根据地面高度确定，平均值为3.1m；空钻区DK209+353-DK209+437长7m,DK209+437-DK209+610根据地表高度而定，平均长3.6m,孔位布置详图如下图所示；
5）灌浆材料：搅拌浆液宜选用强度等级为42.5级或以上的普通硅酸盐水泥,湿法的水泥浆水灰比选用1:1.1、1:1.3。
水取用降水井抽出的水，并补充一定量的自来水。
旋喷桩施工参数表旋喷桩布置详图旋喷桩施工横断面图。
高压旋喷桩设计技术要求
1.高压旋喷桩施工技术要求1、高压旋喷桩施工本工程采用高压旋喷桩对基坑支护进行坑前加固土处理及灌注桩之间的嵌缝处理。
高压旋喷桩处理，具体施工要求如下：（1）高压旋喷桩成桩主要在淤泥质粉质粘土中，拟采用单管法施工。
（2）单桩桩径700mm，搭接宽度20cm。
水泥采用42.5R普通硅酸盐水泥，水泥掺量为25%，水灰比为0.8～1.2，28天桩身强度要求为1.2MPa。
（3）施工工艺及方法1）测量放样首先清理、整平场地，然后依据布桩图，使用全站仪对施工桩位进行标记。
2）试桩及确定工艺参数为保证施工质量须进行试桩，以校验和确定施工工艺参数是否合理。
通过试桩确定成桩直径为700mm的高压旋喷桩施工工艺参数。
3）钻机就位将钻机安放在设计孔位上，使钻头对准孔位中心，纵横向偏差不得大于20mm。
为保证钻孔达到规范要求的垂直度偏差1％以内，钻机就位后，必须作水平校正，使钻杆轴线垂直对准孔位，并固定好桩机。
4）钻孔插管钻孔插管是将喷管插入地层预定的深度。
在钻孔插管过程中，为防止泥砂堵塞喷嘴，可边射水、边插管，水压力一般不超过1MPa，若压力过高，则易将孔壁射塌。
5）喷射作业旋喷管插入预定深度后，自下而上进行喷射作业，成桩过程中严格按试桩工艺参数控制。
施工过程中值班技术人员注意时刻检查浆液初凝时间（正常时水灰比1:1初凝时间为2小时左右）、注浆流量、压力、旋转提升速度等参数是否符合设计要求，并随时做好记录。
当浆液初凝时间超过2小时应及时停止使用该水泥浆液。
6）冲洗器具喷射作业完成后，应把注浆管等机具设备冲洗干净，管内、机内不得残存水泥浆。
冲洗方法是将浆液换成水，在地面上喷射，以便把泥浆泵、注浆管和软管内的浆液全部排除。
7）移动机具把钻机等机具设备移到新孔位就位。
（4）技术要求及质量控制1）正式开工前应认真作好试桩工作，确定合理的施工技术参数和浆液配比。
在喷射注浆参数达到规定值后，随即按旋喷的工艺要求，提升喷射管，由下而上旋转喷射注浆。
高压旋喷桩技术规范
施工前应进行环境影响评估，确保施工对周围环境的影响最小化。 合理利用施工材料，减少浪费和污染。 施工过程中应采取有效的降噪、减尘、废水处理等措施。 施工后应对现场进行清理，确保无废弃物和污染物残留。
感谢您的观看
汇报人：雪
流量范围：根据不同的地质条件和 施工要求，流量范围在20-50L/min 之间
流量稳定性：要求流量稳定，波动 范围不超过±10%
添加标题
添加标题
添加标题
添加标题
流量控制：采用压力调节阀和节流 阀进行流量控制
流量测量：采用流量计进行流量测 量，确保测量准确性和可靠性
提升速度：根据土质情况和喷射浆液类型确定，一般控制在10\~20cm/min范围内。 旋转速度：根据桩径和土质情况确定，一般控制在10\~30r/min范围内。 特殊情况：对于硬土层或软土层，需适当调整提升速度和旋转速度，以保证成桩质量。 注意事项：提升速度和旋转速度应保持稳定，避免过快或过慢影响成桩质量。
钻孔设备：采用潜孔钻机或回旋钻机 钻孔深度：根据设计要求确定钻孔深度 钻孔直径：根据设计要求确定钻孔直径 钻孔间距：ቤተ መጻሕፍቲ ባይዱ据设计要求确定钻孔间距
注浆管埋设是高压旋喷桩施工流程的第一步
注浆管分实管和花管两种，根据实际情况选择使用
注浆管内壁光滑，接头有螺扣，端头有斜口，花管开有8mm的溢浆孔12个，每组小 孔间距30cm
种类：单管、 二重管、三重
管
作用：通过注 浆管将浆液注 入地层，形成
高压旋喷桩
特点：压力高、 流量大、可调
节
选择依据：根 据工程需求和 地层条件选择 合适的注浆设
备
空压机：提供压缩空气，确保喷射管路畅通 注浆管：输送浆液，起到单向阀作用 喷嘴：形成高压射流，破碎土体 高压泵：提供高压浆液，增强喷射能力
高压旋喷桩施工技术参数间相互关系及控制要点
单管高压旋喷桩施工技术参数间相互关系及控制要点1、已知浆液水灰比，计算水泥浆泥浆比重（水泥浆密度）设水灰比为0.8:1,意思是单位数量的浆液中水与水泥的重量比为0.8:1.已知水的密度为1g/cm3，普通硅酸盐水泥密度为3.0～3.15g/cm3，这里取3g/cm3。
各取0。
8g水和1g水泥。
水泥浆密度ρ浆=水泥浆重量/水泥浆体积=（水重量+水泥重量）/（水体积+水泥体积)=（0.8+1）/（0。
8/1+1/3）=1.59g/cm3。
2、喷浆流量、钻杆提速与每米桩水泥用量间关系设喷浆流量为40L/min，钻杆提速为20cm/min，则，每米桩身喷射的水泥浆量L=100/20×40=200L.根据水泥浆泥浆比重，计算每米桩身水和水泥混合重m混=ρ浆×V=1。
59g/cm3×200×103 cm3=318kg。
根据水泥浆水灰比，分别计算每米桩身m水泥=318kg/(1+0。
8）=177kg，m水=318-177=141kg.3、施工控制要点（1）喷浆流量与泥浆泵压力有关系，压力越大,流量越大。
桩径只能通过控制每米桩身喷射的水泥浆量L来控制，L与流量和钻杆提速有关，所以要控制桩径,需要通过控制喷浆压力、钻杆提速来控制,可以通过试验总结得出，也可以通过设计给定的每米桩水泥用量及水灰比反算得出。
比如桩径为60cm，设计要求每米桩水泥用量为200kg，水灰比为1：1，根据上面公式可以计算出每米桩身喷射的水泥浆量L为267L，通过控制泵的压力及钻杆提速使每米桩水泥浆达到267L,此时可以默认为桩径已达到设计给定的60cm。
(2)喷浆压力、水泥浆比重、单根桩施工时间及水泥用量是高压旋喷桩质量控制的关键,因此要求高压旋喷桩施工期间现场技术人员全程盯控，施工过程中随时检查以上几项参数，各参数间可以相互闭合.喷浆压力从泥浆泵上直接读出；水泥浆比重用比重计测量；单根桩施工时间根据钻机移位、钻进、提杆喷浆时间计算，比如桩径为60cm、钻杆提速20cm/min，施工1根8m桩总时间约为40min；水泥用量做到每日清点（盘点剩余量及空水泥袋)，到货卸车有技术员现场值班。
高压旋喷桩技术参数
陕西南路站①－B区高压旋喷加固工程
二重管高压旋喷桩施工技术参数（东端头井）
（1）浆液压力：为保证旋喷桩直径（φ1200），在规范的基础上适当增大压力，泥浆压力控制在≥28Mpa；
（2）气压：为有效保护高压水流、保证气举置换及浆液搅拌的效果，在规范的基础上适当增大压缩空气压力，气压力控制在0.7MPa；
（3）泥浆喷嘴：φ2.0mm×2；
（4）喷气嘴：10mm×2；
（5）提升速度：10cm/min；(电机：170R/min)
（6）旋转速度：10R/min ；(电机：1200R/min)
（7）浆液流量：75.L/min；(电机：840R/min)
（8）水泥掺入量：500Kg/m3（普硅32.5级水泥）；
（9）水灰比：1：1；
（10）浆液比重： 1.52。
计量技术参数
按每米计算：
（1）每米的工程方量为：1.13 1m3
（2）每米所用的水泥为：0.565吨（水泥掺入量：500Kg/m3 ）
（3）每米所用的材料：0.565x2＝1.13吨（水＋水泥量）（水灰比：1：1）（4）每米所用的浆液量：1.13/1.52＝748升（浆液比重： 1.51）
（5）每分钟所用的喷出的浆液为：748/10＝75升/分钟（提升速度：10cm/min）
上海思尧建筑工程有限公司
2008年01月7日。
高压旋喷桩技术参数
高压旋喷桩技术参数-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
陕西南路站①－B区高压旋喷加固工程
二重管高压旋喷桩施工技术参数（东端头井）
（1）浆液压力：为保证旋喷桩直径（φ1200），在规范的基础上适当增大压力，泥浆压力控制在≥28Mpa；
（2）气压：为有效保护高压水流、保证气举置换及浆液搅拌的效果，在规范的基础上适当增大压缩空气压力，气压力控制在0.7MPa；
（3）泥浆喷嘴：φ2.0mm×2；
（4）喷气嘴：10mm×2；
（5）提升速度：10cm/min；(电机：170R/min)
（6）旋转速度：10R/min ；(电机：1200R/min)
（7）浆液流量：75.L/min；(电机：840R/min)
（8）水泥掺入量：500Kg/m3（普硅32.5级水泥）；
（9）水灰比： 1：1；
（10）浆液比重： 1.52。
计量技术参数
按每米计算：
（1）每米的工程方量为：1.13 1m3
（2）每米所用的水泥为：0.565吨（水泥掺入量：500Kg/m3 ）
（3）每米所用的材料：0.565x2＝1.13吨（水＋水泥量）（水灰比： 1：1）（4）每米所用的浆液量：1.13/1.52＝748升（浆液比重： 1.51）
（5）每分钟所用的喷出的浆液为：748/10＝75升/分钟（提升速度：10cm/min）
上海思尧建筑工程有限公司
2008年01月7日。
高压旋喷桩技术规范
高压旋喷桩技术规范高压旋喷桩，是以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。
施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使喷出浆液凝固的土质不宜采用。
1. 适用范围(1) 高压喷射注浆法适用于处理淤泥、淤泥质土、流塑、软塑或可塑黏性土、粉土、砂土、黄土、素填土和碎石土等地基。
(2) 当土中含有较多的大粒径块石、坚硬黏性土、含大量植物根茎或有过多的有机质时，对淤泥和泥炭土以及已有建筑物的湿陷性黄土地基的加固，应根据现场试验结果确定其适用程度。
应通过高压喷射注浆试验确定其适用性和技术参数。
(3) 高压喷射注浆法，对基岩和碎石土中的卵石、块石、漂石呈骨架结构的地层，地下水流速过大和已涌水的地基工程，地下水具有侵蚀性，应慎重使用。
(4) 高压喷射注浆法可用于既有建筑和新建建筑的地基加固处理、深基坑止水帷幕、边坡挡土或挡水、基坑底部加固、防止管涌与隆起、地下大口径管道围封与加固、地铁工程的土层加固或防水、水库大坝、海堤、江河堤防、坝体坝基防渗加固、构筑地下水库截渗坝等工程。
2. 基本规定(1) 高压喷射注浆地基工程的设计和施工，应因地制宜，综合考虑地基类型和性质、地下水条件、上部结构形式、荷载大小，场地环境、施工设备性能等因素，做到技术先进，经济合理，确保工程质量。
(2) 高压喷射注浆法的注浆形式分旋喷注浆、摆喷注浆和定喷注浆等3种类别。
根据工程需要和机具设备条件，可分别采用单管法、二管法和三管法，加固体形状可分为圆柱状、扇形块状、壁状和板状。
(3) 高压喷射注浆定喷适用于粒径不大于20mm的松散地层，摆喷适用于粒径不大于60mm的松散地层，大角度摆喷适用于粒径不大于100mm的松散地层，旋喷适用于卵砾石地层及基岩残坡积层。
(4) 在制定高压喷射注浆方案时，应掌握场地的工程地质、水文地质和建筑结构设计资料等。
对既有建筑尚应搜集有关的历史和现状等资料、邻近建筑和地下埋设物等资料。
高压喷射注浆法(旋喷桩法)施工工艺标准
高压喷射注浆法（旋喷桩法）选喷桩法适用于淤泥、淤泥质土、黏性土、粉土、黄土、砂土、人工填土和碎石土等的地基加固。
桩径一般0.5-1.4m，最大2m，深达45m，其抗压强度5-10MPa，渗透系数可降至10-7-10-8cm/s。
A. 旋喷（一）施工准备1.材料（1）浆液材料以水泥为主材，加入不同外加剂后，可具有速凝早强、抗冻等性能。
一般普硅425#纯水泥浆，固结体强度28天可最大达1-2MPa。
固结体的强度和抗渗性能（MPa）配浆用水 淡水 海水 海水加2%CaCl2备注灰砂比 1：4 1：4 1：4抗渗压力（养护50天） 0.567 0.517 0.583抗折强度（养护80天） 2.525 2.519 2.450抗压强度（养护60天） 5.958 7.625 7.494浆液配方及性能水灰比外加剂 凝结时间h-min结合率%备注 名称 占水泥重%1：1 CaCL2238-007-008088425#普硅1：1 三乙醇胺0.030.007-107-45同上 NaCl0.030.57-106-451.2：10 20-00CaCl2 3 12-00 76-85 三乙醇胺 0.05 14-00 75-80 NaCl 0.5 14-00 75-80（2）喷浆量可按下列两种方法计算取大值）（3）对地下水丰富的工程需要在水泥浆中掺入速凝早强剂，通常有氯化钙、水玻璃及三乙醇胺等，用量为水泥用量的2%-4%，早期强度能提高1.6-2.4倍。
（4）旋喷固结体的平均抗压强度为20MPa以上高强型，一般注浆用的水泥要求不低于525号普硅水泥，通常掺入高效能扩散剂有NNO、NR3、NaNa2、Na2SiO3等。
（5）对于有抗渗要求的旋喷固体，不宜使用矿渣水泥，如仅要求抗渗而无抗冻要求的可使用火山灰水泥，在水泥浆中掺入2%-4%的水玻璃，注浆用的水玻璃模数要求在2.4-3.4较为合适，浓度要在30-45波美度为宜。
（6）对改善型，在水泥浆中掺入膨润土，使浆液悬浮性增加，微减小水泥颗粒沉淀量，以至浆液的析水率减小，稳定性强，其配方为：水：水泥：陶土：碱（水玻璃）=1：1：3：0.0009（7）在水泥浆中掺入其它外加剂，如铝酸钠、三乙醇胺（NR3）、β-萘磺酸盐甲醛缩合物（NF）、氧节——节树脂磺酸盐（CRS）、亚甲基二萘磺酸钠（NNO）、沸石粉等，按不土要求的流定性和稳定度凝结时间或提高抗压强度作适当选择。
