测量放线、轴线及标高控制
测量放线施工方案
测量放线施工方案基础、楼层测量放线1)基础测量放线⑴在地面上进行基础定位放线，确定基础中心线和基础边线的位置。
在地面上进行放线时，应先在地面上做好标记，然后在基础中心线和基础边线上进行放线，以确保测量的准确性。
⑵对于高层建筑，应在地面上进行基础定位放线，并在每层楼的基础上进行放线，以确定每层楼的位置和高度。
2)楼层测量放线⑴在每层楼的楼板上进行放线，以确定每个房间的位置和大小。
⑵在每层楼的墙体上进行放线，以确定墙体的位置和大小。
⑶在每层楼的天花板上进行放线，以确定天花板的位置和大小。
3．装饰装修测量放线⑴在装饰装修前，应在墙体、天花板和地面上进行放线，以确定装饰装修的位置和大小。
⑵在装饰装修过程中，应根据实际情况进行调整和修正，以确保装饰装修的准确性和美观性。
四、放线座标图根据测量放线结果，制作放线座标图，标明建筑物的位置和大小，以便后续施工和验收。
座标图应清晰、准确、完整，符合规范要求。
同时，应保存好原始数据和测量记录，以备后续查验。
XXX组团二期工程测量放线施工方案1.标高测量放线根据建设单位给定的标准水准点，向现场内引测标高，并在场地周围及原有建筑物上做好标记。
测量至少两次后，用红漆将标高点描画成三角标记。
完成平面定位和标高引测后，请规划单位、设计单位、监理单位和建设单位验线，并完成签字验收手续。
2.基础测量放线在孔桩开挖之前，使用经纬仪从定位引桩引到井圈上，并以十字轴线为基准，分别定出其它轴线。
在孔桩开挖1米后，使用水准仪从现场临时水准点向桩下引测标高，在桩护壁上做标记，作为桩下施工的临时水准点。
当人工挖孔桩混凝土浇完后，使用控制线来放线确定墙柱插筋位置，并引测标高控制混凝土的高度。
在地下室墙柱混凝土浇完后，引测标高，在上面弹出地下室50线，作为支模和打地面的标高依据。
3.楼层放线采用内控点传递法，并在每栋楼设置4个内控点，组成自成体系的矩形控制方格。
在浇筑±0.000层楼面混凝土过程中，按照每栋楼内控制点布置图预埋100×100×3mm铁板，并在混凝土达到可上人强度时，用钢针划出纵、横轴控制线交叉线，并将交叉点处钻出2mm小孔作为标志。
保证建筑标高、轴线、外形尺寸的措施
保证建筑标高、轴线、外形尺寸的措施
1.对从坐标原点引进的控制柱和高程点必须经过甲、乙双方共同进行复核，无误后，由乙方测量人员具体负责对控制桩及高程点加以妥善保护。
2.对土方开挖，砌毛石档墙等每道工序的放线尺寸，工号技术负责人必须认真进行技术复核，无误后方可进行施工。
3.砌筑毛石挡墙前必须架立坡度样板，施工时严格按样板收坡收台。
4.对基础每层垫层上表面标高必须严格控制，浇筑垫层砼前需对事先埋设的标高控制桩进行一次复核。
5.池底标高是通过架立池底钢模板的6根10＃工字钢来控制的。
故在加工池底这套钢模板时（包括工字钢），应首先保证加工精度，池底钢模板安装完毕后，对模板中心的位置和标高应认真进行复核，并通过与毛石挡墙最下面一层圈梁的锚点连系加以固定。
6.对控制基础及壳体几何形状，角钢支架，钢筋支架必须严格按计算结果下料、安装。
每段安装完毕后，对其标高半径进行复核，复核定位后，方可绑扎钢筋。
7.池壁钢筋加工必须放大样，绑扎之后对其形状、尺寸进行复核。
8.模板内外楞保证加工精度。
安装时，认准规格、编号、不得有误。
9.模板初步安装后，为便于调整模板回转半径，在伞形骨架径向水平杆上设工具式微调螺栓。
10.整个施工过程中，对技术复核制度必须严格执行，复核完后，及时做表归档。
上道工序未经复核，下道工序不得开始。
施工测量控制
施工测量控制一、测量控制工程测量放线工作在施工过程中十分重要，是确保工程的垂直度和平整度的先决条件，是确保主体结构外形尺寸达到规范和设计要求的前提，是使主体结构施工的基础，为此，在项目部应专门配备一个测量小组负责整个工程的测量控制工作，在实际施工中认真组织，抓好测量放线的每一个环节，使每层垂直度偏差控制在1.5mm以内；水平标高往返检测的闭合误差控制在±3mm以内。
本工程施工测量，平面测控分为“场区控制——轴线控制——内控放线”三阶段，标高控制分为“场区——地下结构——地上结构——装修”四步骤。
整个过程采取“三平四高”控制步骤，是施工测量对控制工程质量和保证工期的前提要素。
二、测量仪器及校验1.需定期到市计量检验站，经检定、校准，合格后方可使用；2.测量仪器、工具定期清洁保养，经纬仪、水准仪按检验规程规定，在其检验周期内，每季度要对仪器主要轴线进行校核，保证观测精度；3.测量仪器定员使用，不得随意使用，严防损坏。
三、平面定位控制测量1.定位依据根据市规划局勘测部门提供的水准点、控制标高和施工总平面图等有关资料。
2.定位程序定位程序为：资料审核→内业核算→外业校测→定位测放→定位自检→定位验线。
3.定位方法和要点根据现场实际情况选用角度交会法。
先校测城市规划局勘测部门提供水准坐标点。
经内业计算，外业实测，坐标引进和高程引进，设置轴线控制桩和高程控制桩。
控制桩点应按规范埋设，并要求妥善保护管理。
定位点均需用木桩打入地下，用混凝土加固，木桩上钉小铁钉作为中心标志，且在小铁钉上施测高程。
定位成果及时申报。
四、轴线控制网根据市规划局提供的测量定位放线和本工程的建筑结构设计特征，以及原建筑物的轴线进行复核一致后，确定本建筑物的测量控制网。
在适当坚固位置作好标记，以作为校核依据。
为保证测量时视线的畅通无阻，所以均在平行各轴线1m的位置建立控制线。
定位点均需用木桩打入地下，用混凝土加固，木桩上钉小铁钉作为中心标志，且在小铁钉上施测高程。

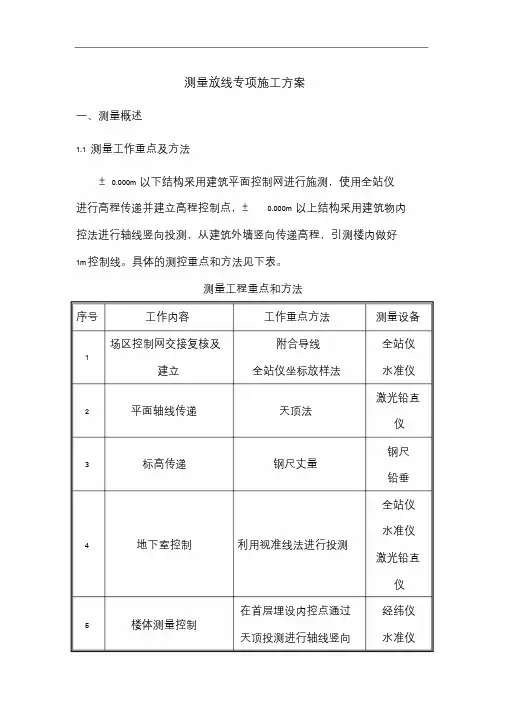

测量放线专项施工方案
测量放线专项施工方案一、测量概述1.1 测量工作重点及方法±0.000m 以下结构采用建筑平面控制网进行施测，使用全站仪进行高程传递并建立高程控制点，±0.000m 以上结构采用建筑物内控法进行轴线竖向投测，从建筑外墙竖向传递高程，引测楼内做好1m控制线。
具体的测控重点和方法见下表。
测量工程重点和方法序号工作内容工作重点方法测量设备场区控制网交接复核及附合导线全站仪1建立全站仪坐标放样法水准仪激光铅直2 平面轴线传递天顶法仪钢尺3 标高传递钢尺丈量铅垂全站仪水准仪4 地下室控制利用视准线法进行投测激光铅直仪在首层埋设内控点通过经纬仪5 楼体测量控制天顶投测进行轴线竖向水准仪序号工作内容工作重点方法测量设备传递，为减小误差累计，激光铅直在F19 层设置接力层仪1.2 工作难点及应对措施1.2.1 槽上可用场地相对较小，控制桩位保护要求高应对措施：根据甲方提供的控制点，测设场地平面控制网，控制桩尽可能避开堆料区及机械运输路线，控制桩用脚手管搭设防护并用红白漆做好标识。
并指定专人巡查维护，定期进行复测与修正，确保工程控制系统的准确性。
1.2.2 场区面积大，平面控制网及高程控制点精度要求高应对措施：根据业主提供的基准点，测设二级场区控制网。
控制桩坐标使用计算机解算，平面控制网和高程控制点使用全站仪和水准仪进行闭合。
整场区采用两级控制，形成完整统一的测控体系，以保证测量精度要求。
1.2.3 建筑物高度高，轴线及标高竖向传递精度控制难度大应对措施：轴线传递使用激光铅直仪向上每三层进行一次投测，投测点不少于 3 点，并固定光靶，使用经纬仪逐次将投测上来的点进行闭合，无误后，按先整体后局部对轴线及细部轴线进行施测。
±0.000m 以下使用钢尺传递高程。
±0.000m 以上在首层外墙四周用水准仪抄出建筑1m线，每层每段使用钢尺配合弹簧拉力器以98N的标准拉力，沿外墙大角垂直向上传递三个标高点（闭合差≤3mm）取平均值，以此为依据在作业面采用水准仪抄测标高控制线。
定位测量放线及高程控制方案
定位测量放线及高程控制方案一、编制依据本测量定位、放线的依据为：1、施工图纸2、总平面布置图及坐标高程图3、建设单位及测绘局出定的坐标、标高引点4、工程测量规范《GB50026-93》二、定位测量放线及高程控制本工程施工中设专职测量技术人员协助技术负责人作好工程测量工作，并作为工程施工重点之一。
为了切实保障施工测量与放线测量与放线的精确，现场成立一个测量小组，小组成员配置为1名专业测量员和两名辅助人员，进行施工现场的测量与放线工作。
1、设备配置2、平面控制网的测设1)、与有关部门办理测量控制点复测与交接工作，对进场的仪器设备进行强制检验并作好技术交底工作。
2)、场区平面控制网布设原则：平面控制应先从整体考虑，遵循先整体、后局部、高精度控制低精度的原则。
选点就选在通视条件良好、安全、易保护的地方。
桩位必须用砼保护，必要时用钢管进行围护，并用红油漆作好测量标记。
3)、依据有关部门提供的城市网点坐标或定位测量成果桩位进行角度、距离复测，符合点位限差要求后，再测设建筑物主轴线（至少纵横各两条），然后采用经纬仪方向线法引桩到开挖线以外安全、易保护的地方，作为场区首级控制网。
4)、场区首级控制网布设完成后，依据基础平面图采用极坐标、直角坐标定位放样的方法放出建筑物其它主轴线，经角度、距离校测符合点位限差要求后，布设建筑物平面矩形控制网。
5)、建筑物平面矩形控制网悬挂于场区首级平面控制网上。
为了便于控制，方便施工，建筑物平面矩形控制布设，以建筑边轴偏1m为基准控制轴线。
轴线控制网的精度等级根据《工程测量规范》要求制度网的技术指标必须符合下表的规定：3、高程控制网的测设1)、依据场区水准基点（不少于三个），采用水准仪对所提供的水准点进行复测检查，校测合格后，测设一条闭合或附合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。
2)、依据水准基点，埋设半永久性高程点，埋设2个月后，再进行联测，测出场区半永久性点的高程，该点也可作为以后沉降观测的基准点。
建筑物定位轴线及标高测量放线详解
建筑物、桩基定位测量验收记录质控（建）表C.0.4 共页第页工程名称碧海蓝天1-3#楼、地下室工程施工单位福建省成业建设工程有限公司施测部位3#楼建筑物的定位施测日期2016年1月5日高程依据甲方提供的由规划局测设的高程控制点及施工图纸测量仪器及编号全站仪FTS812BM 校定证书编号：13592水准仪HXZ-32校定证书编号:5025992检定日期2015年11月27日施测人丁培足复核人陈城伟测量复核情况（简图）本工程根据现场实际情况，依据总平面图布置对建筑物轴线及标高进行定位测量，测量偏差在规范允许范围内，符合设计要求，满足本工程的定位要求。
检查结论项目专业技术负责人：2016年1月5日验收结论监理工程师：（建设单位项目专业技术负责人）2016年1月5日建筑物、桩基定位测量验收记录质控（建）表C.0.4 共页第页工程名称碧海蓝天1-3#楼、地下室工程施工单位福建省成业建设工程有限公司施测部位5#、6#楼建筑物的定位施测日期2016年3月18日高程依据甲方提供的由规划局测设的高程控制点及施工图纸测量仪器及编号全站仪FTS812BM 校定证书编号：13592水准仪HXZ-32校定证书编号:5025992检定日期2015年11月27日施测人丁培足复核人陈城伟测量复核情况（简图）本工程根据现场实际情况，依据总平面图布置对建筑物轴线及标高进行定位测量，测量偏差在规范允许范围内，符合设计要求，满足本工程的定位要求。
检查结论项目专业技术负责人：2016年3月18日验收结论监理工程师：（建设单位项目专业技术负责人）2016年3月18日建筑物、桩基定位测量验收记录质控（建）表C.0.4 共页第页工程名称碧海蓝天1-3#楼、地下室工程施工单位福建省成业建设工程有限公司施测部位7#楼建筑物的定位施测日期2016年4月13日高程依据甲方提供的由规划局测设的高程控制点及施工图纸测量仪器及编号全站仪FTS812BM 校定证书编号：13592水准仪HXZ-32校定证书编号:5025992检定日期2015年11月27日施测人丁培足复核人陈城伟测量复核情况（简图）本工程根据现场实际情况，依据总平面图布置对建筑物轴线及标高进行定位测量，测量偏差在规范允许范围内，符合设计要求，满足本工程的定位要求。
土建工程施工方案及施工工艺
土建工程施工方案及施工工艺本章分测量放线、土方工程、基础工程、主体结构施工、防水工程施工、保温工程施工共六部份内容。
第一节测量放线本工程建筑施工测量重点、难点在建筑物轴线控制网建立，及楼层面的轴线、标高传递。
一、放线依据±0.00标高的引测依据，根据甲方提供的高程点作为原水准点，建筑物定位依据：依据业主方提供的放线点及设计绘制的总平面图。
二、测量人员及测量器具的配置本工程的建筑定位，轴线的引测和传递由项目专职测量员进行施测。
测量器具：DJ2经纬仪一台，S3水准仪一台，JD—91激光铅直仪一台，50m 钢卷尺二把，5m塔尺二把，5kg铅锤一个，测钎、木桩若干，双面板尺一把。
三、测量施工前的技术准备1.组织一支测量小组，由项目技术负责人牵头、测量员主测，测量结果至少检测校核一遍并绘制施测记录。
2.施测人员应全面熟悉总平面布置图和结构构件的顶面标高、轴线关系，并根据现场条件制定各阶段的施测操作方案。
3.施测人员使用的施测仪器应在检校有效期内。
四、建筑物的定位1.建筑物的定位顺序为：甲方提供红线、施测点→建立建筑轴线网→单位工程矩形控制网建立→建立单位工程轴线控制桩。
2.建筑主轴线的测设根据设计绘制的总平面图，在拟建的建筑物四大角的空地上，建立直角坐标系，作为本工程的建筑主轴线，其施测步骤如下:第一步:施工测量前由业主方、设计院、规划部门提供拟建建筑物两处纵横墙外边线交点的座标位置。
第二步:将经纬仪移至红线上的某一端控制点，照准另一控制点，采用正倒镜测回法，转角90度，钢尺量距 (为保证施测精度采取抬尺法，做出一条位于场地中央与道路中心线平行的直线，且在两端点处建立临时性轴线控制桩。
第三步:通过钢尺量距找到该直线的中心点，将经纬仪移至中心点，照准远端，转角90度，作出一条与该直线垂直的直线，此时该工程的施工直角坐标系己建立。
第四步:根据己建立施工直角坐标系和施工总平面图计算出建筑物每个大角点在此座标系下的坐标位置。
测量放线轴线及标高控制
测量放线、轴线及标高控制
一、定位放线
进行定位放线前，应对场地进行平整。
根据建筑总平面图上的放线基点及总平面图上XX#和XX#住宅楼与建筑红线关系放线，确定轴线的位置。
根据建筑平面图上各轴线的位置关系放线得到其它各轴线的位置。
用直角座标法放线测出各定位轴线桩及各轴线的交点桩后，用白灰放出各征位线。
在施工中必须层层分中弹线，浇筑完基础及各层现浇板后，应及时校对轴线和标高，使其偏差在允许范围内，同时控制建筑物的竖向高差在1/1000以内，总高差不大于20mm。
二、标高控制
将设计给定的高程引至施工现场进行控制，将引出的标高引至永久性物体上并作好标记，标记点均匀分布，且每栋不少于4个，标出±000标高，用卷尺控制水平线，向上引测点，测点不少于3处，
并用精密仪对引上来的标高进行闭合检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量放线、轴线及标高控制
一、定位放线
进行定位放线前，应对场地进行平整。
根据建筑总平面图上的放线基点及总平面图上XX#和XX#住宅楼与建筑红线关系放线，确定轴线的位置。
根据建筑平面图上各轴线的位置关系放线得到其它各轴线的位置。
用直角座标法放线测出各定位轴线桩及各轴线的交点桩后，用白灰放出各桩位线。
在施工中必须层层分中弹线，浇筑完基础及各层现浇板后，应及时校对轴线和标高，使其偏差在允许范围内，同时控制建筑物的竖向高差在1/1000以内，总高差不大于20mm。
二、标高控制
将设计给定的高程引至施工现场进行控制，将引出的标高引至永久性物体上并作好标记，标记点均匀分布，且每栋不少于4个，标出±000标高，用卷尺控制水平线，向上引测点，测点不少于3处，并用精密仪对引上来的标高进行闭合检查。
