定常与非定常流动

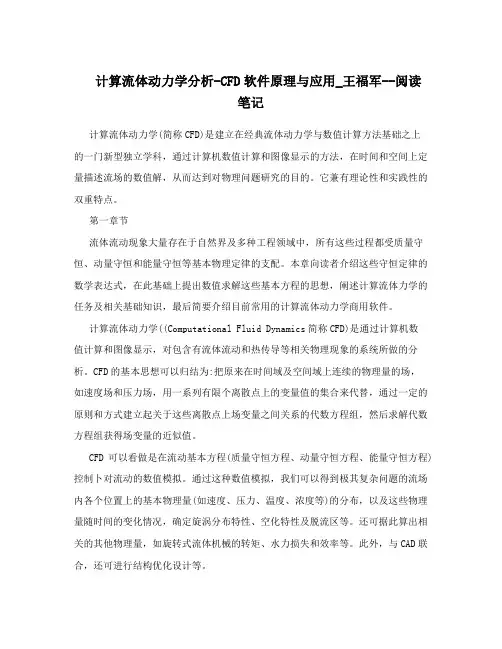

计算流体动力学分析-CFD软件原理与应用_王福军--阅读笔记
计算流体动力学分析-CFD软件原理与应用_王福军--阅读笔记计算流体动力学(简称CFD)是建立在经典流体动力学与数值计算方法基础之上的一门新型独立学科，通过计算机数值计算和图像显示的方法，在时间和空间上定量描述流场的数值解，从而达到对物理问题研究的目的。
它兼有理论性和实践性的双重特点。
第一章节流体流动现象大量存在于自然界及多种工程领域中，所有这些过程都受质量守恒、动量守恒和能量守恒等基本物理定律的支配。
本章向读者介绍这些守恒定律的数学表达式，在此基础上提出数值求解这些基本方程的思想，阐述计算流体力学的任务及相关基础知识，最后简要介绍目前常用的计算流体动力学商用软件。
计算流体动力学((Computational Fluid Dynamics简称CFD)是通过计算机数值计算和图像显示，对包含有流体流动和热传导等相关物理现象的系统所做的分析。
CFD的基本思想可以归结为:把原来在时间域及空间域上连续的物理量的场，如速度场和压力场，用一系列有限个离散点上的变量值的集合来代替，通过一定的原则和方式建立起关于这些离散点上场变量之间关系的代数方程组，然后求解代数方程组获得场变量的近似值。
CFD可以看做是在流动基本方程(质量守恒方程、动量守恒方程、能量守恒方程)控制卜对流动的数值模拟。
通过这种数值模拟，我们可以得到极其复杂问题的流场内各个位置上的基本物理量(如速度、压力、温度、浓度等)的分布，以及这些物理量随时间的变化情况，确定旋涡分布特性、空化特性及脱流区等。
还可据此算出相关的其他物理量，如旋转式流体机械的转矩、水力损失和效率等。
此外，与CAD联合，还可进行结构优化设计等。
1.1.2计算流体动力学的工作步骤采用CFD的方法对流体流动进行数值模拟，通常包括如下步骤:(1)建立反映工程问题或物理问题本质的数学模型。
具体地说就是要建立反映问题各个量之间关系的微分方程及相应的定解条件，这是数值模拟的出发点。
没有正确完善的数学模型，数值模拟就毫无意义。
流体力学第4章9
2014-10-1
28
通过流管中有效截面面积为A的流体体积流量和质量流量分 别积分求得，即
qV vdA
qm vdA
在工程计算中为了方便起见，引入平均流速的概念。平均 流速是一个假想的流速，即假定在有效截面上各点都以相 同的平均流速流过，这时通过该有效截面上的体积流量仍
A
A
与各点以真实流速流动时所得到的体积流量相同。
述三点原因，欧拉法在流体力学研究中广泛被采用。当然
拉格朗日法在研究爆炸现象以及计算流体力学的某些问题 中还是方便的。
2014-10-1 11
第二节 流体运动的一些基本概念
一、流动的分类 （1）按照流体性质分为理想流体的流动和粘性流体的流动， 不可压缩流体的流动和可压缩流体的流动。 （2）按照运动状态分为定常流动和非定常流动，有旋流动 和无旋流动，层流流动和紊流流动，亚声速流动和超声速 流动
在流场中的一些点，流体质点不断流过空间点，空间点上 的速度指流体质点正好流过此空间点时的速度。
用欧拉法求流体质点其他物理量的时间变化率也可以采用
下式的形式，即
D( ) ( ) (V )( ) Dt t
式中，括弧内可以代表描述流体运动的任一物理量，如密
D( ) 度、温度、压强，可以是标量，也可以是矢量。 称为 Dt ( ) 全导数， 称为当地导数， (V )( )称为迁移导数。 t
1、系统：包含确定不变的物质的任何集合。 系统以外的一切称为外界。 边界的性质： ① 边界随流体一起运动； ② 边界面的形状和大小可随时间变化； ③ 系统是封闭的，没有质量交换，可以有能 量交换； ④ 边界上受到外界作用在系统上的表面力；
2014-10-1 31
2、控制体：被流体所流过的，相对于某 个坐标系来讲，固定不变的任何体积。 控制面的性质： ① 总是封闭表面； ② 相对于坐标系是固定的； ③ 在控制面上可以有质量、能量交换； ④ 在控制面上受到控制体以外物体加在 控制体内物体上的力；

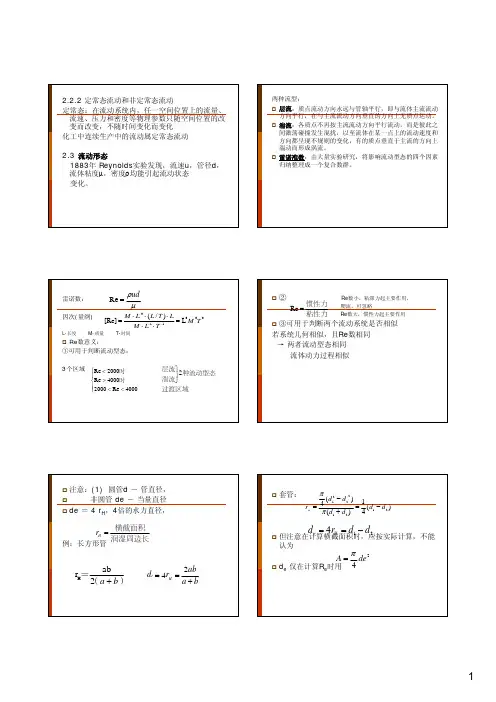

定常&非定常
du dy
μ 粘度
符合牛顿粘性定律的流体称为牛顿型流体 μ单位 1 P＝100 cp＝0.1 Pa·S P 泊， cP厘泊 μ可由实验测定，粘度计 μ与P关系不大，但与T关系很大 注： 气体粘度一般远小于液体粘度 液体：μ随T↑而↓ 气体：μ随T↑而↑ 气体分子碰撞加剧
2.2.5 流动边界层 平板边界层 边界层的形成 边界层：由于流动受壁面影响而存在速度梯度区 域 边界层厚度：自壁面到流速达到流体主体流速99 ％处的厚度 Re数 ↑，边界层厚度越薄 边界层内速度梯度较大，即使流体粘度很小，也 会产生较大的内摩擦力
2
流体流动从管道入口开始形成边界层直到发展到 边界层在管道中心汇合为止的长度，称为稳定段 长度 层流下： 湍流：稳定段长度较短，一般为圆管直径的50～ 100倍 只有在稳定段后，流动型态和流速分布才能保持 稳定不变
2.2.6 动量传递 相当于牛顿粘性定律换一个角度考虑 层流流动的相邻两层流体中，流速较高的流体层 中的分子因分子扩散作用进入低速流体层中，促 使低速流体层加速 同时，低速层中的分子也因分子扩散作用进入告 诉流体层，使高速流体减速，相当于两相邻层流 体之间相互施加了一种反向的内摩擦力，即剪切 力
惯性力 爬流，可忽略 Re数大，惯性力起主要作用 粘性力 ③可用于判断两个流动系统是否相似 若系统几何相似，且Re数相同 → 两者流动型态相同 流体动力过程相似 Re =
②
Re数小，粘滞力起主要作用，
层流 ⎫ ⎬2种流动型态 湍流 ⎭ 过渡区域
注意：(1) 圆管d － 管直径， 非圆管 de － 当量直径 de ＝ 4 rH，4倍的水力直径，
τ =μ
ν=
μ ρ

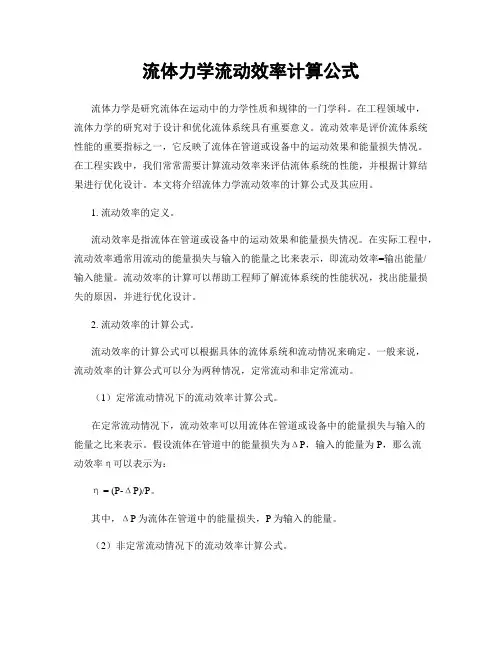

流体力学流动效率计算公式
流体力学流动效率计算公式流体力学是研究流体在运动中的力学性质和规律的一门学科。
在工程领域中，流体力学的研究对于设计和优化流体系统具有重要意义。
流动效率是评价流体系统性能的重要指标之一，它反映了流体在管道或设备中的运动效果和能量损失情况。
在工程实践中，我们常常需要计算流动效率来评估流体系统的性能，并根据计算结果进行优化设计。
本文将介绍流体力学流动效率的计算公式及其应用。
1. 流动效率的定义。
流动效率是指流体在管道或设备中的运动效果和能量损失情况。
在实际工程中，流动效率通常用流动的能量损失与输入的能量之比来表示，即流动效率=输出能量/输入能量。
流动效率的计算可以帮助工程师了解流体系统的性能状况，找出能量损失的原因，并进行优化设计。
2. 流动效率的计算公式。
流动效率的计算公式可以根据具体的流体系统和流动情况来确定。
一般来说，流动效率的计算公式可以分为两种情况，定常流动和非定常流动。
（1）定常流动情况下的流动效率计算公式。
在定常流动情况下，流动效率可以用流体在管道或设备中的能量损失与输入的能量之比来表示。
假设流体在管道中的能量损失为ΔP，输入的能量为P，那么流动效率η可以表示为：η = (P-ΔP)/P。
其中，ΔP为流体在管道中的能量损失，P为输入的能量。
（2）非定常流动情况下的流动效率计算公式。
在非定常流动情况下，流动效率的计算相对复杂一些。
一般来说，可以利用流体动力学方程和能量守恒方程来进行计算。
非定常流动情况下的流动效率计算公式可以表示为：η = (W-ΔW)/W。
其中，W为输入的能量，ΔW为流体在管道中的能量损失。
3. 流动效率的应用。
流动效率的计算可以帮助工程师评估流体系统的性能，找出能量损失的原因，并进行优化设计。
在实际工程中，流动效率的应用非常广泛，下面以几个具体的应用场景来介绍流动效率的应用。
（1）管道流动效率的计算。
在管道流动中，流动效率的计算可以帮助工程师了解管道中的能量损失情况，找出能量损失的原因，并进行管道的优化设计。
流体力学资料复习整理
流体复习整理资料第一章 流体及其物理性质1.流体的特征——流动性:在任意微小的剪切力作用下能产生连续剪切变形的物体称为流体。
也可以说能够流动的物质即为流体。
流体在静止时不能承受剪切力，不能抵抗剪切变形。
流体只有在运动状态下，当流体质点之间有相对运动时，才能抵抗剪切变形。
只要有剪切力的作用，流体就不会静止下来，将会发生连续变形而流动。
运动流体抵抗剪切变形的能力（产生剪切应力的大小）体现在变形的速率上，而不是变形的大小（与弹性体的不同之处）。
2.流体的重度：单位体积的流体所的受的重力，用γ表示。
g 一般计算中取9.8m /s 23.密度：=1000kg/，=1.2kg/，=13.6，常压常温下，空气的密度大约是水的1/8003. 当流体的压缩性对所研究的流动影响不大，可忽略不计时，这种流体称为不可压缩流体，反之称为可压缩流体。
通常液体和低速流动的气体（Ｕ<70m ／s ）可作为不可压缩流体处理。
4.压缩系数：弹性模数：21d /d pp E N m ρβρ==膨胀系数：）（K /1d d 1d /d TVV T V V t ==β5.流体的粘性：运动流体存在摩擦力的特性（有抵抗剪切变形的能力），这就是粘滞性。
流体的粘性就是阻止发生剪切变形的一种特性，而摩擦力则是粘性的动力表现。
温度升高时，液体的粘性降低，气体粘性增加。
6.牛顿摩擦定律： 单位面积上的摩擦力为：摩擦力为：此式即为牛顿摩擦定律公式。
其中：μ为动力粘度，表征流体抵抗变形的能力，它和密度的比值称为流体的运动粘3/g N m γρ=pVV p V V pd d 1d /d -=-=β21d 1d /d d p V m NV p pρβρ=-=hUμτ=dydu A h U AA T μμτ===ρμν＝度ν摩擦力是成对出现的，流体所受的摩擦力总与相对运动速度相反。
为使公式中的τ值既能反映大小，又可表示方向，必须规定：公式中的τ是靠近坐标原点一侧(即t -t 线以下)的流体所受的摩擦应力，其大小为μ du/dy ，方向由du/dy 的符号决定，为正时τ与u 同向，为负时τ与u 反向，显然，对下图所示的流动，τ＞0， 即t —t 线以下的流体Ⅰ受上部流体Ⅱ拖动，而Ⅱ受Ⅰ的阻滞。
流体力学第3章(第二版)知识点总结经典例题讲解
dx u u( t ) dt
流体质点加速度：
dy v v(t ) dt
dz w w( t ) dt
d2x d2y d 2z ax 2 ， y 2 ， z 2 a a dt dt dt
x(t ) a t y( t ) b t z(t ) 0
y
迹线方程:
流线的性质
（1）流线彼此不能相交(除了源和汇)
交点
v1 v2
s1
（2）流线是一条光滑的曲线， 不可能出现折点(除了激波问题)
（3）定常流动时流线形状不变， 非定常流动时流线形状发生变化
s2
v1 v 折点 2
s
[例1] 由速度分布求质点轨迹
已知: 求： 解： 已知用欧拉法表示的流场速度分布规律为
(2)
由于在欧拉法中速度只和当地坐标以及时间有关,所以必须消 去初始座标,观察(1)式和(2)式可得:
u( x , y , z , t ) y v ( x , y , z , t ) x w( x, y, z, t ) 0
讨论：本例说明虽然给出的是流体质点在不同时刻经历的空间位置，即 运动轨迹,即可由此求出空间各点速度分布式（欧拉法），即各 空间点上速度分量随时间的变化规律。 此例中空间流场分布与时间无关,属于定常流场.
[例3] 由速度分布求加速度
已知: 已知用欧拉法表示的流场速度分布规律为 求各空间位置上流体质点的加速度 解： 对某时刻 t 位于坐标点上(x, y)的质点
dx xt dt dy v yt dt u
u xt v yt
(a )
求解一阶常微分方程（a）可得
x( t ) ae y( t ) be
定常与非定常流动
定常流动流体（气体、液体）流动时，若流体中任何一点的压力，速度和密度等物理量都不随时间变化，则这种流动就称为定常流动；反之，只要压力，速度和密度中任意一个物理量随时间而变化，液体就是作非定常流动或者说液体作时变流动。
所以，定常流动时，管中流体每单位时间流过的体积(体积流量)qV为常量，流体每单位体积的质量(密度)ρ也是常量。
非定常流动流体的流动状态随时间改变的流动。
若流动状态不随时间而变化，则为定常流动。
流体通常的流动几乎都是非定常的。
分类按流动随时间变化的速率，非定常流动可分为三类：①流场变化速率极慢的流动：流场中任意一点的平均速度随时间逐渐增加或减小，在这种情况下可以忽略加速度效应，这种流动又称为准定常流动。
水库的排灌过程就属于准定常流动。
可认为准定常流动在每一瞬间都服从定常流动的方程，时间效应只是以参量形式表现出来。
②流场变化速率很快的流动：在这种情况下须考虑加速度效应。
活塞式水泵或真空泵所造成的流动，飞行器和船舶操纵问题中所考虑的流动都属这一类。
这类流动和定常流动有本质上的差别。
例如，用伯努利方程（见伯努利定理）描述这类流动，就须增加一个与加速度有关的项，成为：,式中为理想流体沿流线的速度分布；A和B表示同一流线上的两个点;P 为压强;为密度；g为重力加速度；z为重力方向上的坐标；ds为流线上的长度元。
③流场变化速率极快的流动：在这种情况下流体的弹性力显得十分重要，例如瞬间关闭水管的阀门。
阀门突然关闭时，整个流场中流体不可能立即完全静止下来，速度和压强的变化以压力波（或激波）的形式从阀门向上游传播，产生很大的振动和声响，即所谓水击现象。
这种现象不仅发生在水流中，也发生在其他任何流体中。
在空气中的核爆炸也会发生类似现象。
除上述三类流动外，某些状态反复出现的流动也被认为是一种非定常流动。
典型的例子是流场各点的平均速度和压强随时间作周期性波动的流动，即所谓脉动流，这种流动存在于汽轮机、活塞泵和压气机的进出口管道中。
工程流体力学第三章
物理量
比起流体质点本身， 比起流体质点本身，工程上我们更关心某一 时刻流体质点上所携带的一些特征参量，比如： 时刻流体质点上所携带的一些特征参量，比如： 速度、压强、温度、电流等。 速度、压强、温度、电流等。 我们把这些流体具有的特征参量统称为物理 我们把这些流体具有的特征参量统称为物理 流体具有的特征参量 流动参数。 也成为流动参数 量，也成为流动参数。 流体的流动是由流体具有的物理量来表征的， 流体的流动是由流体具有的物理量来表征的， 因此，描述流体的运动也就是表达流动参数在不 因此，描述流体的运动也就是表达流动参数在不 同空间位置上随时间的变化规律。 同空间位置上随时间的变化规律。
DV V ( M ', t + ∆t ) − V ( M , t ) = lim Dt ∆t →0 ∆t
L M’ M
V (M , t ) V ( M ' , t + ∆t )
3.1.3随体导数 随体导数
这里用 D 表示这种导数不同于牛顿定律 Dt 对速度的简单导数
L M’ M
DV V ( M ', t + ∆t ) − V ( M , t ) = lim Dt ∆t →0 ∆t
速度的变化有两方面的原因:
一方面的原因, 质点由M 点运动至M 点时,
'
时间过去了∆t,由于场的时间非定常性引 起速度的变化
另一方面, 质点由M 点运动至M '点时, 位置 发生了变化,由于场的空间不均匀性引起 速度的变化
3.1.3随体导数 随体导数
按照时间和空间引起速度变化,把极限分为两部分
DV V ( M ', t + ∆t ) − V ( M , t ) = lim Dt ∆t →0 ∆t
