简易德森印刷机操作步骤
印刷机器设备操作流程
印刷机器设备操作流程在印刷行业，印刷机器设备的操作流程是非常关键的，能否正确操作设备直接关系到印刷质量和效率。
本文将介绍印刷机器设备的操作流程，并给出详细步骤。
一、设备准备在操作印刷机器设备之前，我们需要进行设备准备工作，以确保设备能够正常运行。
主要包括以下几个步骤：1. 检查设备状态：检查印刷机器的各个部件是否完好，并确保设备没有故障或损坏。
2. 清洁设备：清除设备表面的灰尘和污渍，以确保操作过程中不会出现污染或影响印刷质量的问题。
3. 校准设备：根据印刷要求，对设备的各项参数进行校准，如色彩、压力等，以确保能够达到预期的印刷效果。
二、图文处理在进行印刷之前，我们需要对待印的图文进行处理，以满足印刷要求。
主要包括以下几个步骤：1. 色彩处理：根据印刷需求，对图像进行色彩调整和校正，以确保最终印刷出的色彩符合预期。
2. 排版设计：根据印品的具体要求，进行文字、图片的排版设计工作，使印品具有良好的可读性和美观性。
3. 转换格式：将图文转换成印刷机器能够识别和处理的格式，如PDF、AI等，确保能够顺利进行后续的印刷操作。
三、印刷操作一切准备就绪后，我们可以开始进行印刷操作了。
印刷操作的具体步骤如下：1. 载入纸张：将待印刷的纸张放置在印刷机器设备的进纸装置中，并确保纸张的位置和数量正确。
2. 设置参数：根据印刷要求，设置印刷机器的相关参数，如印刷速度、打印质量等。
3. 执行印刷：开始执行印刷操作，印刷机器会按照预设的参数进行印刷，打印图文到纸张上。
4. 监控印刷：在印刷过程中，需要时刻监控设备状态和印刷效果，如有异常情况及时处理。
四、印刷检验印刷完成后，我们需要对印品进行检验，以确保印刷质量符合要求。
主要包括以下几个步骤：1. 质量检查：检查印刷质量，如色彩、清晰度、对位等，确保印品无误。
2. 效果评估：对印刷效果进行评估，如色彩鲜艳度、文字可读性等。
3. 瑕疵处理：如发现印刷瑕疵，及时进行处理，如重新印刷或修复。
印刷机操作规程
印刷机操作规程一、引言印刷机是一种用于印刷各类纸张、卡片等材料的重要设备。
为了保证印刷作业的质量和安全，制定本操作规程，明确印刷机的操作流程和安全注意事项，以提高操作人员的工作效率和印刷品的质量。
二、适用范围本操作规程适用于所有印刷机的操作人员。
三、操作流程1. 准备工作1.1 检查印刷机的工作状态，确保机器处于正常工作状态。
1.2 检查印刷机的耗材，如油墨、纸张等，确保有足够的供应。
1.3 检查印刷机的安全装置，如急停按钮、防护罩等，确保其正常运作。
1.4 穿戴个人防护装备，如手套、护目镜等。
2. 开机操作2.1 按照印刷机的开机程序，依次启动各个系统。
2.2 检查印刷机的工作参数，如速度、温度等，根据印刷品的要求进行调整。
2.3 检查印刷机的进纸系统，确保纸张的顺利进入印刷机。
3. 印刷操作3.1 将需要印刷的文件加载到印刷机中。
3.2 根据印刷品的要求，设置印刷机的印刷参数，如颜色、印刷压力等。
3.3 检查印刷机的印刷质量，如颜色的均匀性、图案的清晰度等，及时调整参数以确保印刷质量。
3.4 定期清理印刷机的印刷部件，如印版、印刷辊等，以保持印刷质量的稳定性。
3.5 检查印刷品的印刷效果，如有问题及时停机处理。
4. 关机操作4.1 将印刷机的工作参数恢复到默认设置。
4.2 关闭印刷机的各个系统，按照印刷机的关机程序进行操作。
4.3 清理印刷机的工作区域，如废纸、油墨等。
4.4 关闭印刷机的电源，确保安全。
四、安全注意事项1. 操作人员应经过专业培训，熟悉印刷机的工作原理和操作流程。
2. 操作人员应遵守操作规程，严格按照操作流程进行操作，不得随意更改印刷机的工作参数。
3. 操作人员在操作印刷机时，应保持专注，注意周围环境，避免发生意外事故。
4. 操作人员在更换耗材时，应按照操作规程进行操作，避免油墨、纸张等材料的浪费和污染。
5. 操作人员应定期检查印刷机的安全装置，如发现异常应及时报修。
6. 操作人员应定期对印刷机进行保养和维护，确保印刷机的正常运行和寿命。
德森印刷机说明书之操作手册
Shenzhen Desen Precision Machine Co., Ltd.
目 录 Table of Contents
统描述...................................................................................................................................................... 4 Chapter I System Description....................................................................................................................................... 4 1.1 功能特性........................................................................................................................................................ 4 1.1 Functional characteristics............................................................................................................................... 4 1.2 技术参数......................................................................
印刷机的操作方法
印刷机的操作方法印刷机是一种用于印刷文字和图像的设备，其操作方法可以分为以下几个步骤：1. 准备工作：在使用印刷机之前，首先需要进行一些准备工作。
如检查机器是否处于正常的工作状态，检查纸张、墨盒和其他耗材是否充足，清洁印刷机的外壳和滚筒等。
2. 设定打印参数：打开印刷机的控制面板或者操作界面，设定打印参数。
这些参数包括打印质量、纸张尺寸、颜色模式、打印速度等。
根据实际需求设定参数，以便获得最佳的打印效果。
3. 载入纸张：将待打印的纸张放入印刷机的进纸盘或进纸槽中，并调整进纸导轨，确保纸张能够平稳进入印刷机并正常传送。
注意纸张的方向和层数，避免纸张堵塞或者错位。
4. 调整墨盒或墨水：如果使用墨盒或墨水供给系统，需要将墨盒安装到印刷机上，并确保墨盒已经被识别，系统能够供给足够的墨水。
如果墨盒或墨水不足，需要及时更换或添加。
5. 启动印刷机：按下印刷机的电源开关，启动印刷机。
印刷机可能会进行自检或热身程序，等待程序完成后，设备进入待机状态。
6. 预览和编辑文件：通过操作界面，预览待打印的文件，对文件进行编辑和设置。
可以调整文件的大小、位置、颜色、字体等参数，以获得理想的打印效果。
7. 开始打印：确认好参数和文件后，按下印刷机上的打印按钮或者输入打印命令，开始打印过程。
印刷机会按照预设的参数和文件内容，将图像或文字逐行逐页地打印到纸张上。
8. 观察和维护：在打印过程中需要观察打印质量和打印速度，及时发现问题并进行调整或处理。
如发现墨水不足、纸张堵塞、质量不佳等情况，需要停止打印并进行维护或排除故障。
9. 打印完成：当所有文件都成功打印完毕后，印刷机会停止运行或进入待机状态。
此时应关闭印刷机的电源开关，将其置于安全的状态，等待下次使用。
10. 维护保养：长期使用印刷机需要进行一些维护和保养工作，以保证其正常运行和延长使用寿命。
如定期清洁印刷机的滚筒、喷头、传送带等部件，及时更换耗材和配件，进行机械部件的润滑和调整等。
印刷机器设备操作流程
印刷机器设备操作流程一、前期准备工作在操作印刷机器设备之前，必须进行充分的前期准备工作，以确保印刷过程顺利进行。
首先，操作人员需要检查印刷机器设备是否处于正常工作状态，包括机器是否通电、耗材是否充足等。
其次，需要准备好需要印刷的文件和原稿，确保文件的正确性和完整性。
此外，还需要清洁印刷机器设备和印刷环境，以确保印刷过程中不会出现污染或故障。
二、设置印刷机器设备参数在进行印刷操作之前，操作人员需要根据印刷需求，设置好印刷机器设备的相关参数。
这包括打印速度、打印质量、纸张大小、颜色配置等。
根据实际情况，合理设置这些参数可以提高印刷效率和印刷质量。
三、装载纸张和耗材在设置好印刷机器设备参数之后，操作人员需要将所需的纸张和耗材装载到机器中。
确保纸张的大小和质量与设置参数相匹配，耗材的安装正确无误。
如果需要更换耗材，操作人员应按照相关步骤进行更换，并注意安全操作。
四、启动印刷机器设备当前期准备工作完成、参数设置完毕以及纸张和耗材安装就绪后，可以启动印刷机器设备进行印刷操作。
操作人员应按照机器的操作界面提示，启动机器并监控印刷过程是否正常。
在印刷过程中，操作人员应及时处理出现的异常情况，确保印刷质量。
五、印刷完成和检验当印刷作业完成后，操作人员需要及时停止机器，并将印刷品取出进行检验。
检查印刷品的质量、颜色、排版等是否符合要求，如有问题应及时调整机器参数，并重新印刷。
待印刷品完全符合要求后，可以进行后续的工序处理。
六、清洁和维护在印刷作业结束后，操作人员需要及时清洁印刷机器设备和印刷环境。
清洁工作包括清理机器表面、内部、墨盒等部件，确保机器运行畅通。
此外，操作人员还需定期对机器设备进行维护保养，延长机器使用寿命，提高工作效率。
七、安全注意事项在印刷机器设备操作过程中，操作人员需要严格遵守相关安全规定，确保个人安全和设备安全。
禁止在操作时随意触碰机器设备部件，避免发生事故。
在机器设备故障时，应及时停止操作并通知维修人员进行处理，切勿私自拆解机器设备。

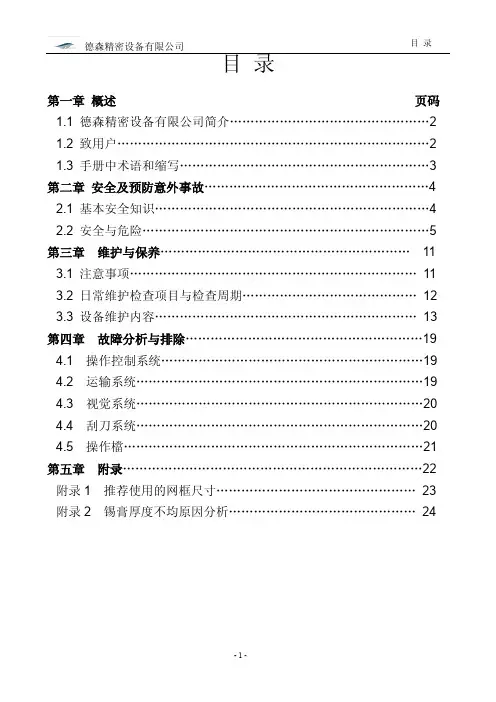

德森印刷机使用手册
目录第一章概述页码1.1 德森精密设备有限公司简介 (2)1.2 致用户 (2)1.3 手册中术语和缩写 (3)第二章安全及预防意外事故 (4)2.1 基本安全知识 (4)2.2 安全与危险 (5)第三章维护与保养 (11)3.1 注意事项 (11)3.2 日常维护检查项目与检查周期 (12)3.3 设备维护内容 (13)第四章故障分析与排除 (19)4.1 操作控制系统 (19)4.2 运输系统 (19)4.3 视觉系统 (20)4.4 刮刀系统 (20)4.5 操作檔 (21)第五章附录 (22)附录1 推荐使用的网框尺寸 (23)附录2 锡膏厚度不均原因分析 (24)第一章概述1.1德森精密设备有限公司简介深圳德森精密设备有限公司(Shenzhen DeSen Precision Machine Co., Ltd.)是一家专业从事全自动视觉印刷机的研发、生产、销售和服务的高新技术企业。
公司综合实力雄厚，拥有一支由国内外资深专家组成的高新技术团队，一个精干的销售队伍和一个高素质的售后服务团体，目前，已拥有超洁净、超静电生产厂房3000平方米。
公司以科技研发为龙头，紧跟世界SMT行业最先进的技术发展步伐, 采用现代化的生产工艺流程，自主研制成功了具有世界一流技术水平的全自动视觉印刷机DSP-1008 、DSP-1008T、DSP-2008、DSP-3008和DSP-1068。
深圳德森精密设备有限公司本着以＂客户为中心＂的理念和＂追求卓越，超越自我＂的精神，始终为客户提供高质量的产品和专业优质的服务。
1.2致用户尊敬的用户：感谢您使用德森精密设备有限公司销售的全自动视觉印刷机。
德森精密设备有限公司秉持“高质的产品，合理的价位，真诚的服务，良好的信誉”的理念，公司积极进取，科学管理，始终坚持以高效的运作、世界同步的技术、国际认证的质量、精益求精的精神服务于客户，愿与客户建立忠实的合作伙伴关系，共同发展壮大。
印刷机操纵指南完整
印刷机操纵指南完整为了能够正确地操作印刷机，以下是印刷机操纵指南的完整内容。
1. 准备工作在开始操作印刷机之前，确保完成以下准备工作：- 确认印刷机电源已连接并处于正常工作状态。
- 清理印刷机表面和内部的污垢，确保其干净整洁。
- 检查印刷机墨盒或墨水供给系统是否装满墨水。
- 准备好适当的纸张、印刷材料和其他必要的工具。
2. 印刷机基本操作在进行印刷机基本操作时，按照以下步骤进行：1. 打开印刷机的控制面板，并按照屏幕上的指示进行操作。
2. 选择适当的打印设置，包括纸张类型、打印质量、纸张大小和打印方向等。
3. 将要打印的文件加载到印刷机中并正确放置。
4. 确认印刷机上的墨盒或墨水供给系统是否准备好。
5. 按下打印按钮开始打印。
3. 印刷机故障排除如果在操作印刷机时遇到故障或问题，按照以下步骤进行排除：1. 检查印刷机是否处于正常工作状态，确保电源和其他连接正常。
2. 检查印刷机的墨盒或墨水供给系统，确保墨水充足且没有堵塞。
3. 清理印刷机内部的残留物或纸屑。
4. 重新启动印刷机，按照操作手册中的指示进行操作。
4. 维护与保养定期进行维护与保养对于保持印刷机的正常运行至关重要。
以下是一些建议：- 清洁印刷机的外壳和内部组件，避免灰尘和污垢积累。
- 检查和更换墨盒或墨水供给系统中的墨水，保证其充足。
- 定期清理印刷机内部的纸屑、残留墨水和其他杂质。
- 遵循操作手册中的指示进行维护和保养。
5. 安全注意事项在操作印刷机时，务必注意以下安全事项：- 使用印刷机时，请不要放置任何易燃或易爆物品附近。
- 遵循操作手册中的指示，正确使用和维护印刷机。
- 避免将手指、衣物或其他物品靠近印刷机的运动部件。
- 停止使用印刷机时，请及时关闭电源并拔掉电源插头。
以上是印刷机操纵指南的完整内容。
请在操作印刷机时遵守以上指引，并注意安全事项，以确保正常运行和保护个人安全。
德森印刷机使用操作手册教学文案
德森印刷机使用操作说明与常见故障排除一、开机前检查�检查所输入电源的电压、气源的气压是否符合要求；电源要求是200伏—240伏之间交流电压、气压要求4.5-6kg/cm。
�检查机器上、下位机线是否连接好；�检查设备是否良好接地；�检查气动系统是否漏气，空气输入口过滤装置有无积水，是否正常工作。
注意：新机第一次开机或是搬动后开机则要注意锁机件有没有卸下来，否则会对机器造成损坏。
二、开机流程打开电源总开关（此时设备会自动启动windows XP操作系统）打开显示器电源开关进入windows XP操作系统后双击桌面上DSP-1008 归零打开生产程序开始生产。
三、关机流程归零DSP-1008印刷软件关闭windows XP操作系统关闭显示器关闭电源总开关。
四、新建程序步骤第一步：打开德森印刷软件。
第二步：按软件提示完成“归零”（回原点）。
注意：在设备“归零”时要有人值守，如在归零时出现异常情况请按下“急停按钮”并进行检查排除异常后再进行“归零”动作。
第三步：建立新程序：点击新建文件并在弹出的对话框中输入文件名称然后点击确定。
如下图所示第四步：输入产品名称、型号、长度及宽度。
如下图所示第五步：输入钢网的长度和宽度。
如下图所示第六步：选择两个对角做mark点，0和2、或1和3都可以；选好后逐个双击刚选好的mark（红点）并在弹出的对话框中输入mark的X和Y的坐标，然后点击OK。
如下图所示第七步：依次双击“钢网坐标”上的两个红点并输入X和Y的坐标，然后点击OK。
如下图所示注意：如钢网是以中心点来开的话则直接跳过这一步，进入下步。
第八步：点击“调节”进行轨道宽度调节。
第九步：轨道调节完成后检查轨道宽度是否是我们想要的宽度，可用一块PCB板放到轨道上由左到右来回滑动感觉不到有很大阻力但又不会掉板即可，如果宽度不合适可相应改大或改小PCB的宽度（第四步）再点击调节，直到轨道宽度下好全适为止。
第十步：在轨道中间先大概摆放几个顶针，并在进板处放一块PCB板然后点击“移动档板气缸”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简易德森印刷机操作步骤
1.打开文件，选点某PCB板程式，例如：“E.1
2.4H00700”，双击打开。
2.进入“程序编辑”窗口。
3.
根据上图中序号进行操作
1.测量长宽是否正确，若不是重新输入
2.点击“调节”窗口调节轨道，将两顶板放在轨道两侧，注意顶板与轨道有段小距离，接
着放入顶针，要求顶针摆放分布均衡（有物料的PCB板不要顶到物料）。
3.移动挡板打开停板气缸打开运输开关
PCB从入口处进板关闭运输开关
关闭停板气缸（收回）平台顶板导轨夹紧
CCD回位
注意：点击“平台顶板”按钮，使平台处于顶板取像位置，手动将PCB放于支撑块上，确认PCB板上表面是否与导轨两中间压板表面平齐。
如果不平齐，请手动调节“平台调节旋钮”使之平齐。
4.点击“PCB标志1”和“PCB标志2”进行设置Mark点。
进行标志点设置，此时单击[PCB标志1]——出现[寻找标志点]对话框，如图4–29所示
图4-29 〈寻找标志点〉对话框
1)单击上图对话框中的[移动]，然后根据对话框中〈手动移动速度的设置〉用手移
动键盘上的箭头键（←↑→↓），待寻找到标志图像后——再单击[捕捉]将图像定
位（。
如图4–30所示：
鼠标点击学习记得打勾
十字在Mark点正中心
图4-30 标志点图像
PCB标志2做法与1一致。
注意：1.在进行标志点图像采集时，可以通过调节[寻找标志点]对话框中的LED1、LED2、LED3亮度，以便采集到清晰的图像。
2 PCB标志1、2数据采集完后，单击右下角的[确认]按钮，退回到主画面并保存
数据。
5．点击“确认”结束程序编辑。
4.点击“生产设置”，进入“生产设置”窗口
在“显示调节窗口”栏打勾，之后点击“确定”退出窗口。
5.点击“操作”确认刮刀前刮还是后刮
6.点击“开始生产”
单击“确定”如果轨道中有PCB将被送出，显示“运输出口有PCB，请取出”，
如图4-36，单击“确定”在主窗口画面上显示[生产状态]对话框，如图4-37所示：
图4-37 生产状态对话框
对话框进入方式：开始生产+生产档正确与否？/正确+运输宽度调节否
1)机器开始生产，并在上图对话框的下面一栏动态显示机器当前状态：“等待进板
-------”
7.在“显示调节窗口”如右图那样打“勾”松开导轨和气缸，放钢网，孔与焊盘对上，调好后，把“勾”去掉夹紧钢网。
确认开始生产。
（左下角“不在显示”记得打“勾”）
注：结束生产时，记得先把CCD退回原位在取下锡膏，操作员要随时保持印刷机台面清洁。
[报警复位]
当机器出现故障或按下紧急制动器，屏幕显示[报警]对话框，同时蜂鸣器鸣叫报警。
如图4–17所示，此时进行以下操作：
图4-17 [报警]对话框
1.单击[关闭蜂鸣器]按钮，蜂鸣器停止鸣叫；
2.排除故障后，单击[关闭报警窗口]或[清除报警]按钮，回到主窗口画面。
此时，主菜单栏[复位]之前的各项操作按钮被关闭，单击[复位]按钮，后“归零”，再次生产前记得“显示调节窗口”勾上，检查是否偏移，以免印偏。
注意：如果故障原因没有排除而只是“关闭报警窗口”或“清除报警”，待“复位”后重新进行操作时，机器仍然会发生报警。
本文仅供参考
制作进程：待改善。
