中国南方电网有限责任公司继电保护信息子站及智能远动机保
南方电网设备标准技术标书- 继电保护信息系统子站(通用部分)
南方电网设备标准技术标书继电保护信息系统子站（通用部分）编号：0201400052201603中国南方电网有限责任公司2016年03月本标书对应的专用技术标书目录序号名称编号1 继电保护信息系统子站（专用部分） 0201401052201603继电保护信息系统子站标准技术标书使用说明1、本技术标书分为通用部分和专用部分。
2、项目单位根据需求选择所需设备的技术标书。
技术标书通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表7 项目单位技术差异表”，与辅助说明文件随招标计划一起提交至招标文件审查会：①项目单位要求值超出标准技术参数值范围；②根据实际使用条件，需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。
经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表7中，随招标文件同时发出并视为有效，否则将视为无差异。
4、投标人逐项响应技术标书专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按专用部分的“招标人要求值”一栏填写相应的投标人响应部分表格，投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。
“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表8投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
与通用部分条款的差异也需填写在“表8投标人技术偏差表”中。
5、技术标书范本的页面、标题等均为统一格式，不得随意更改。
接口要求。
6、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
目次1、总则 (1)2、应遵循的主要标准 (2)3、使用条件 (3)4、技术要求 (3)5、功能要求 (9)6、试验 (15)7、包装、运输、贮存和质量保证 (17)8、双方工作安排 (18)1、总则1.1 本招标技术文件适用于110kV~500kV变电站继电保护信息系统子站(下称“子站”)的功能设计、结构、性能、安装和试验等方面的技术要求。
220kV变电站二次接线标准
220kV变电站⼆次接线标准来源：螺丝⼑的故事本标准适⽤于南⽅电⽹220kV新建变电站10kV及以上电压等级电⽓⼆次回路的设计、施⼯、调试、验收⼯作。
运⾏变电站的扩建、改造⼯程，在确保施⼯安全和运⾏维护⽅便的基础上，可参照执⾏。
总体要求1、为防⽌主保护存在动作死区，两个相邻设备保护之间的保护范围应完全交叉；同时应避免当⼀套保护停⽤时，存在保护动作死区。
2、电流互感器的⼆次回路有且只能有⼀个接地点。
独⽴的、与其他互感器⼆次回路没有电的联系的电流互感器⼆次回路，宜在开关场实现⼀点接地。
由⼏组电流互感器⼆次绕组组成的和电流回路，应在第⼀级和电流处⼀点接地。
电流互感器的备⽤⼆次绕组，应在开关场短接并⼀点接地。
3、对于保护、安全⾃动装置、测量、计量等和电流回路，和电流之前的两个分⽀回路按各⾃电流互感器绕组独⽴标号，和电流之后还有串接设备的，其电流回路按边断路器的电流互感器绕组继续标号。
4、三相四线接线的电能表，其计量专⽤的电流互感器⼆次绕组与电能表间应采⽤六线连接；三相三线接线的电能表，其计量专⽤的电流互感器⼆次绕组与电能表间应采⽤四线连接。
每相电流互感器的⼆次回路应相互独⽴，各相的中性线在接地点处并接。
5、电压互感器的⼆次回路只允许有⼀点接地。
经零相母线（N600）连通的⼏组电压互感器⼆次回路，应在继电器及通信室将N600⼀点接地，各电压互感器的中性线不得接有可能断开的断路器或熔断器等。
独⽴的、与其他互感器没有电⽓联系的电压互感器，其⼆次回路可以在开关场实现⼀点接地。
6、从开关场地到继电器室的电压互感器每组⼆次绕组的4根引⼊线及开⼝三⾓接线的剩余电压绕组的2根引⼊线均应使⽤相互独⽴的电缆，不得共⽤。
7、在任何情况下均不得并接第⼀组、第⼆组跳闸回路，避免形成寄⽣回路。
8、正负电源端⼦之间，跳、合闸引出端⼦与正电源端⼦之间应⾄少间隔1个空端⼦。
9、正常运⾏⽅式下，直流负载宜平均分配在两段直流母线上。
10、双重化配置的保护、安全⾃动装置、⾃动化设备、⽹络交换机设备所采⽤的直流电源应取⾃不同段直流母线，且两组直流电源回路之间不允许采⽤⾃动切换。
中国南方电网继电保护故障信息系统主站-子站通信与接口规范(2006年修订版)
中国南方电网继电保护故障信息系统 主站－子站通信与接口规范 （2006 年修订稿）
中国南方电网有限责任公司 二 00 六年十一月
继电保护故障信息系统主站－子站通信与接口规范
目
次
第二版前言 ............................................................. V 继电保护故障信息系统通信与接口规范...................................... 1 1 范围 ................................................................ 1 2 规范性引用文件 ...................................................... 1 3 主站与子站通信的接口要求............................................. 2 3.1 物理接口 ........................................................ 3 3.2 链路层/网络层说明 ............................................... 3 3.3 应用层说明 ...................................................... 4 4 主站与子站通信报文规范 .............................................. 7 4.1 概述 ........................................................... 7 4.2 读取子站配置 ................................................... 14 4.3 下装子站配置 ................................................... 21 4.4 对时 ........................................................... 30 4.5 保护事件/自检信息/开关量变位信息/故障测距值上送 .................. 31 4.6 读模拟量 ....................................................... 36 4.7 定值操作 ....................................................... 38 4.8 总召唤 ......................................................... 45 4.9 故障录波数据传输 ............................................... 47 4.10 通用文件传输 .................................................. 52 4.11 召唤装置故障历史信息........................................... 59 4.12 取消操作 ...................................................... 62 附录 A 应用规约控制信息（APCI）的定义 ................................. 63 A.1 控制域定义 ........................................................ 63 A.2 相关说明 .......................................................... 64 附录 B 子站配置信息.................................................... 65 B.1 概述 .............................................................. 65 B.2 子站通用服务组序号的分配 ........................................... 66 B.3 装置配置 .......................................................... 67 B.4 线路配置 .......................................................... 71 B.5 模拟量配置......................................................... 73 B.6 状态量配置......................................................... 75 B.7 定值区配置......................................................... 77 B.8 定值配置 .......................................................... 78 B.9 母线配置 .......................................................... 81 B.10 开关配置 ......................................................... 83 B.11 变压器配置........................................................ 84 B.12 发电机配置........................................................ 86 B.13 电抗器配置........................................................ 87 B.14 电容器配置........................................................ 88 I
中国南方电网地区电网继电保护整定原则
中国南方电网地区电网继电保护整定原则一、引言电网继电保护是电力系统稳定运行的重要组成部分，具有保护电力设备和确保电力系统运行安全的作用。
为了保证南方电网地区电网继电保护的高效可靠运行，制定了以下整定原则。
二、安全性原则1.确保电网继电保护在电力系统异常情况下能够快速、准确地判断故障位置和范围，以保护电力设备免受进一步损害，并防止事故扩大。
2.保证电网继电保护在面对电力系统内部或外部故障时，能够迅速、可靠地进行动作，切断故障电路，阻止电力系统进一步受损，并确保电力系统的可靠运行。
3.电网继电保护的整定参数要符合国家电力系统标准和规范，且要与其他保护设备相配合，形成完善的保护体系，提高电力系统的安全性。
三、灵敏性原则1.电网继电保护的整定参数要能够满足对电力系统内部各类故障的快速检测和切除要求，以保障电力系统的快速恢复和稳定运行。
2.在整定过程中，要充分考虑电力系统运行的实际情况和故障概率，合理确定继电保护的动作判据和参数范围，提高保护系统的灵敏性。
3.电网继电保护的整定参数需要经过多次实际运行验证和反复调整，确保其对各类故障的判断和动作响应都能达到精确而迅速的要求。
四、可靠性原则1.电网继电保护的整定参数要能够保证电力系统内的故障能够被准确地检测和切除，而不会误动作或漏动作。
2.在整定过程中，要充分考虑电力设备的额定工作条件和负荷变化的影响，合理确定继电保护的整定参数范围，确保其在各种工况下的可靠性。
3.继电保护的设计和整定参数要符合可靠性评定标准和可靠性保证要求，以提高电力系统的运行可靠性和连续供电能力。
五、经济性原则1.在继电保护的整定过程中，要合理评估继电保护设备的成本和效益，优选成本适中、性能较高的保护装置。
2.继电保护的整定参数要避免浪费电力资源，能够满足电力系统的正常运行需求，提高继电保护的经济性和效益。
3.继电保护的整定参数需要动态调整，根据电力系统运行数据和维护反馈信息，进行定期优化，以保证系统运行的经济性和稳定性。
南方电网公司智能远动机管理界面划分及运维管理指导意见

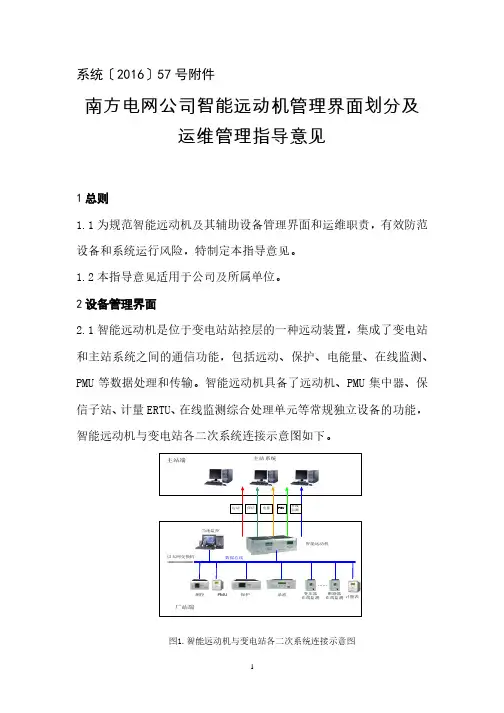

系统〔2016〕57号附件南方电网公司智能远动机管理界面划分及运维管理指导意见1总则1.1为规范智能远动机及其辅助设备管理界面和运维职责，有效防范设备和系统运行风险，特制定本指导意见。
1.2本指导意见适用于公司及所属单位。
2设备管理界面2.1智能远动机是位于变电站站控层的一种远动装置，集成了变电站和主站系统之间的通信功能，包括远动、保护、电能量、在线监测、PMU等数据处理和传输。
智能远动机具备了远动机、PMU集中器、保信子站、计量ERTU、在线监测综合处理单元等常规独立设备的功能，智能远动机与变电站各二次系统连接示意图如下。
图1.智能远动机与变电站各二次系统连接示意图2.2智能远动机及其辅助设备的管理界面划分原则为：智能远动机及其辅助设备属于自动化设备，由各级系统运行部自动化专业归口管理。
设备范围主要包括智能远动机、对上至主站的通道切换装置、调制解调装置、专线路由设备、电力监控系统安全防护设备等、对下至网络交换机屏柜、测控屏柜、PMU采集屏柜、保护屏柜、计量屏柜、在线监测综合处理单元屏柜的串口或网络通信线缆等硬件设备及其配套软件。
2.3智能远动机对主站远传业务相关管理分界面2.3.1智能远动机对主站远传业务主要包括远动业务通道、保信业务通道、PMU业务、电能量业务通道、一次设备在线监测业务通道，通道承载方式主要包括专线（网络、模拟四线）、调度数据网。
2.3.2界面划分原则为从智能远动出口的所有业务申请由自动化专业管理，通信专业负责业务电路的管理。
具体分界面如下：1）通过音频配线架（VDF）连接的业务电路，分界点为用户侧音频配线架。
音频配线架至传输设备以上（含音频配线架、公共音频配线架）由通信部门维护，音频配线架至其他专业的专用电缆、转换设备等由相应专业部门维护。
2）通过数字配线架（DDF）连接的业务电路，分界点为用户侧数字配线架。
数字配线架至传输设备以上（含数字配线架、公共数字配线架）由通信部门维护，数字配线架至其他专业的专用电缆、转换设备等由相应专业部门维护。
南方电网专家 赵曼勇 数字化变电站中的继电保护配置
系统保护配置方案
–缺少运行经验 –减少设备数量 –简化网络结构
目前数字化变电站在南方电网的应用 应用中的问题及发展前景
目前运行中碰到的一些问题 有关保护定值的约定在IEC61850中仅仅是 一些通用意义的简单信息,90%以上的定 值条目没有约定; 除了保护"动作","起动",大量的代表保 护元件行为的信号没有约定; 传统的"告知"类信息,如保护自检等在 IEC61850中没有约定;
各种功能共享统一的信息平台
–监控,远动,保护信息子站,VQC和五防 等一体化
减小变电站集控室面积 – 二次设备小型化,标准化,集成化 – 二次设备可灵活布置
数字化变电站体系结构
–过程层 –间隔层 –站控层
过程层
–过程层设备主要包括互感器,智能开 关,智能变渡 方案,也属于过程层. –过程层设备具有自我检测,自我描述功 能.通过过程层网络给间隔层设备提供一 次设备信息,接受间隔层设备的控制命令
基于国内IEC61850标准二次设备研发的日 益深入和工程应用的广泛开展,一致性测 试成为一种迫切的市场需求.
尚需研究的一些问题 光CT,光PT的应用 应用功能建立在信息传输共享上,如何保 证信息传输的可靠及安全 缺乏统一的设计标准及规范 管理方面:做好人员培训 数字化变电站的管理
距离保护逻辑节点的定值项不能满足国内 继电保护厂家的需求. 重合闸逻辑节点体现的功能不全. 国内还有一些特定的功能需求,比如三相 不一致保护,没有对应的逻辑节点可以采 用.
IEC61850标准所倡导的面向对象的建模思 想和嵌套继承的建模体系,为系统建模提 供了极大的灵活性.现在,这种灵活性正 在被各个保护厂家充分地利用,但是对于 用户来讲,这种灵活性如何测试和统一是 一个问题.
0-南方电网设备标准技术标书- 继电保护信息系统子站
南方电网设备标准技术标书继电保护信息系统子站(通用部分)编号:01６0３中国南方电网有限责任公司2016年03月本标书对应得专用技术标书目录继电保护信息系统子站标准技术标书使用说明1、本技术标书分为通用部分与专用部分。
2、项目单位根据需求选择所需设备得技术标书。
技术标书通用部分条款、专用部分标准技术参数表与使用条件表固化得参数原则上不能更改.3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分,项目单位应填写专用部分“表7 项目单位技术差异表"，与辅助说明文件随招标计划一起提交至招标文件审查会:①项目单位要求值超出标准技术参数值范围；②根据实际使用条件，需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。
经招标文件审查会同意后，对专用部分得修改形成“项目单位技术差异表”,放入专用部分表7中，随招标文件同时发出并视为有效,否则将视为无差异。
４、投标人逐项响应技术标书专用部分中“１标准技术参数表”、“2项目需求部分”与“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按专用部分得“招标人要求值”一栏填写相应得投标人响应部分表格，投标人还应对项目需求部分得“项目单位技术差异表”中给出得参数进行响应。
“项目单位技术差异表”与“标准技术参数表"与“使用条件表”中参数不同时,以差异表给出得参数为准。
投标人填写技术参数与性能要求响应表时，如有偏差除填写“表８投标人技术偏差表”外,必要时应提供证明参数优于招标人要求得相关试验报告。
与通用部分条款得差异也需填写在“表８投标人技术偏差表”中。
5、技术标书范本得页面、标题等均为统一格式,不得随意更改。
接口要求。
6、对扩建工程,项目单位应在专用部分提出与原工程相适应得一次、二次及土建得接口要求.目次1、总则ﻩ错误!未定义书签。
2、应遵循得主要标准........................................................................................................ 错误!未定义书签。
QCSG110017.66-2012南方电网一体化电网运行智能系统技术规范智能远动机功能规范(送审稿)分解
第1.2篇：智能数据中心.全景数据建模类功能规范
Q/CSG 110017.51.2-2012
第1.3篇：智能数据中心.数据集成与服务类功能规范
Q/CSG 110017.51.3-2012
第2.1篇：智能监视中心.稳态监视类功能规范
Q/CSG 110017.52.1-2012
Q/CSG 110017.52.5-2012
第2.6篇：智能监视中心.在线计算类功能规范
Q/CSG 110017.52.6-2012
第2.7篇：智能监视中心.事件记录类功能规范
Q/CSG 110017.52.7-2012
第2.8篇：智能监视中心.在线预警类功能规范
Q/CSG 110017.52.8-2012
第4篇：智能管理中心功能规范
Q/CSG 110017.64-2012
第5篇：厂站运行驾驶舱功能规范
Q/CSG 110017.65-2012
第6篇：智能远动机功能规范
Q/CSG 110017.66-2012
第7.1篇：厂站装置功能及接口规范.通用技术条件
Q/CSG 110017.67.1-2012
第7.2篇：厂站装置功能及接口规范.一体化测控装置
第4篇：厂站系统配置规范
Q/CSG 110017.74-2012
第5篇：厂站辅助设施配置规范
Q/CSG 110017.75-2012
第8部分：验收
第1篇：主站系统验收规范
Q/CSG 110017.81-2012
第2篇：厂站系统验收规范
Q/CSG 110017.82-2012
本规范是该系列标准的第6部分第6篇。
第2.2篇：智能监视中心.动态监视类功能规范
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国南方电网有限责任公司
继电保护信息子站及智能远动机保信功能送样检测技术标准
1、总则
为规范南方电网公司（以下简称公司）继电保护信息子站及智能远动机的保信模块的送样检测工作，保证检测项目的合理性及结果判定的准确性，确保公司采购的继电保护信息子站及智能远动机的保信模块产品质量满足相关标准、采购合同的要求，特制定本标准。
本文中的子站含义包括常规继电保护信息子站和带有保信模块的智能远动机，下文不再单独说明。
2、适用范围
本标准适用于公司采购的继电保护信息子站及智能远动机的保信模块的送样检测工作。
3、规范性引用文件
GB/T 14285-2006《继电保护和安全自动装置技术规程》
GB/T 15145-2008输电线路保护装置通用技术条件
IEEE-COMTRADE（IEEE Standard for Common Format for Transient Data Exchange for Power Systems）
ANSI/IEEE C37.111-1999 COMTRADE暂态数据交换通用格式
DL/T 623-2010 《电力系统继电保护及安全自动装置运行评价规程》
DL/T 667-1999远动设备及系统-第5部分：传输规约第103篇继电保护设备信息接口配套标准
《中国南方电网继电保护故障信息系统主站－子站通信与接口规范（2015年修订版）》
Q/CSG 110030-2012南方电网继电保护信息系统技术规范
Q/CSG 110010-2011南方电网继电保护通用技术规范
4、判定准则
各检测项的评价分为A、B、C、D、E、F六项指标，满足所有F项指标，且A、B、C、D、E项指标总扣分数不超过30分为测试合格。
A项指标为本项扣分不超过2分、B项指标为本项扣分不超过5分、C项指标为本项扣分不超过10分、D项指标为本项扣分不超过20分，E项指标为本项扣分不超过45分，各类指标后面的数字代表：发现一处与要求不一致的扣分。
如A1代表本测试项目每发现一处与技术要求不一致的扣1分，本项总扣分不超过2分。
5、测试环境
按照图1搭建测试系统，记录子站录入各保护装置参数的方式（手工、规约），并建立通信,如图1所示，智能远动机保信模块支持采用IEC-61850和103协议。
测试环境原则上需包含保护装置10台（含已发布选型清单上的线路、主变、母差保护，各类型保护装置需含有103和61850规约的以太网通信接口，具体型号见表1），模拟保护，模拟主站，报文记录仪，保信子站1台（可内置存储或自带网存），交换机若干台。
子站与主站之间的通信协议指定为《中国南方电网继电保护故障信息系统主站－子站通信与接口规范（2015年修订版）》。
2017年智能远动机保信103模块检测（以下简称“本次检测”）不进行主子站61850协议的测试。
本次检测不测试子站与继电保护设备的串口103方式通信。
在继电保护设备与子站使用以太网通信的模式下，主站与子站双机之间可以采用双主模式通信，因此本次检测针对图一网络拓扑中的双子站进行测试拓扑的抽象，各厂家提供一台子站设备进行送检。
由于南网已经要求集中录波器统一采用IEC-61850协议通信并组织过集中检测，本次检测不对子站接入集中录波器进行测试。
子站自身存储能力(供保信模块独立使用)未达到120G时，制造商必须提供网络存储器进行存储能力检测。
对于子站自身存储能力(供保信模块独立使用)达到120G的制造商，建议但不强制进行网络存储功能检测。
配合子站测试的网络存储器由各个制造商提供。
本次检测指定测试南瑞继保、北京四方、长园深瑞、国电南自、国电南瑞5家公司的具备以太网103通信能力的继电保护设备，具体型号以及版本号如下表所示，保护设备制造商需配合检测机构提供保护设备的61850模型、103点表以及技术支持。
保信主站采用北京四方模拟主站（CSGC3000-FIS）。
送检的智能远动机需要完成表1所有保护设备的接入能力检测。
表1 本次检测环境提供的继电保护设备一览表
图1 保信子站测试系统示意图
6、项目设置及类别定级
6.1 保信子站装置检测项目
6.2 保信子站装置电磁兼容送检项目
2017年度智能远动机保信功能模块测试，对于已经通过南网智能远动机通用检测并且未更换硬件的制造商，可以不进行电磁兼容项目，对于更换硬件的
附录A 《南方电网继电保护故障信息系统主站-子站通信与接口规范（2015 年修订稿）》规约一致性检验项目
1附录A中所有PID皆代表《南方电网继电保护故障信息系统主站-子站103规约通信规范》。
A-5读模拟量
A-8装置参数
附录B IEC61850客户端规约一致性检验项目
B-4 ACSI模型和服务的映射 (DL/T 860.72 和SCSM)。
