产品介绍：FL视频高精度引伸计应用于任何材料、金属、塑料、复合材料的拉伸变形测试，弹性模量测试等，只需要做好一组标记即可，是一种非接触、光学应变测量装置，配合馥勒试验机用于测量拉伸试样的平均厚度、长度和宽度，无需在试验过程中接触试样。
系统的测量输出可以是模拟量的或RS232串口的，可替代机械式引伸计，与不同的试验机连接使用。
如果选用独立PC作为成像处理单元，引伸计可以方便的与不同的试验机连接切换。
系统包括单个相机和云台，馥勒提供用于平面样品的LED照明或用于圆柱形或平面样品的圆顶灯。
云台安装在可调整的支架上，并且可以朝向或远离样品移动，以调整不同的视野。
视频引伸计系统适用于金属、箔、复合材料或塑料的拉伸测试、压缩测试等。
视频引伸计适合于根据ISO 10113和10275（GB/T5027和GB/T5028或当量）测量R值，N值，并根据ISO 6892（GB/T228）测量弹性段应变、额定力伸长率和断裂伸长率，其视野可达200mm，根据ISO 9513（或当量）的精度可达1级或更高，分辨率为1μm，具有200mm视野。
技术参数：1、变形测量范围25mm、50mm、100mm、200mm等可选；2、变形分辨率：1μm、2μm；3、测试频率30-200 Hz；4、可测量轴向应变和横向应变；5、镜头和滤光器、顶光（可选LED光条）摄像机云台。
产品特点说明：1、在合适的背光条件下，横向测量可以通过垂直线、点阵或使用样本边缘进行。
随机点模式可用于研究局部应变分布；2、相机图像可以离线查询分析，并复现整个试验过程。
所有的测量都可以保存在软件内并可以以Excel格式导出；3、系统能够同时进行轴向和横向测量，可使用涂有油漆喷涂、标记笔或粘贴标志的黑色或白色点或线标记标尺长度。
可以标记多达10个直线标尺标记或多达100个点标记，用于长度和宽度测量或应变分析；4、系统可以对样品不接触，对材料特性试验没有任何影响；5、测控软件系统可以独立运行，也可与试验机软件通讯联控；6、在馥勒试验机软件中，可进行分析图像、校准曲线，将所得的测量值转换成毫米等操作，通过曲线还可校正光学系统的任何失真、跳动或失准。
引伸计和力与应力应变曲线的转化
标题：深度探索引伸计和力与应力应变曲线的转化概述：在工程和材料科学领域，引伸计和力与应力应变曲线的转化是两个重要的概念。
它们在材料性能测试、结构设计和应力分析中扮演着关键角色。
本文将深度探讨这两个概念的内涵及其转化关系，希望能够对读者有所启发与帮助。
一、引伸计的原理和应用1. 引伸计的基本工作原理引伸计是一种能够测量物体在受力情况下发生形变的仪器，它的工作原理主要是利用电阻、电容等传感器来测量物体的形变和应变情况。
2. 不同类型的引伸计及其适用范围（1）电阻应变片引伸计（2）电容式应变计（3）光栅测量系统（4）纤维光学传感器3. 引伸计在材料测试和结构分析中的应用（1）材料的应力应变测试（2）结构的变形分析（3）应力集中点的检测二、力与应力应变曲线的转化1. 力、应力、应变的定义和关系在力学中，力是物体受到的外界作用而产生的一种相互作用，而应力和应变则分别是单位面积内的力和物体形变程度的量度。
2. 应力应变曲线的特点及其在材料性能测试中的意义（1）弹性阶段（2）屈服点和屈服阶段（3）塑性阶段（4）断裂点3. 从力与应力到应变的转化关系（1）应力和应变的基本关系（2）应力应变曲线和材料的本质（3）应力应变曲线的解读和应用三、引伸计和力与应力应变曲线的转化1. 引伸计在力与应力应变曲线测试中的作用（1）引伸计测量应变（2）应力应变曲线中的引伸计数据解读（3）材料本身的应变测量和应力分析2. 从引伸计数据到力与应力应变曲线的转化（1）引伸计数据的处理与分析（2）力与应力应变曲线的绘制（3）材料性能的评估与预测四、总结与展望通过深度探讨引伸计和力与应力应变曲线的转化，我们不仅更深入地理解了这两个概念的内涵和工作原理，也了解了它们在工程领域的广泛应用。
在未来，随着科技的不断进步，引伸计和力与应力应变曲线的测试方法将会更加精准、高效，为材料科学和工程技术的发展提供更强有力的支持。
个人观点：在我看来，引伸计和力与应力应变曲线是材料科学和工程领域中不可或缺的重要工具。
万能材料试验机之引伸计在材料力学性能测试过程中，应力与应变是
万能材料试验机之引伸计在材料力学性能测试过程中，应力与应变是相互依存的。
任何材料，只要受到应力，就一定产生应变；只要产生应变，其一定受到了应力。
引伸计就是能精确测定材料在特征应变条件下的应变数据，并且具备较高分辨率与较高准确度的应变测试仪器。
它不同于传统应变测试中常用到的应变片，可以长期重复使用，并可以根据使用条件和使用要求，选择不同规格和量程，还能测量应变片不能涉及的超大应变——试样塑性变形的测试。
更重要的是，引伸计性能稳定、准确度高，可以实现计量溯源。
引伸计的分类引伸计是测量构件及其他物体两点之间变形的一种仪器，通常由传感器、放大器和记录器三部分组成。
在实际应用中，引伸计的种类很多，主要由以下分类方式；量程：小变形引伸计和大变形引伸计。
小变形引伸计，一般应用于5mm变形以下，或更小的变形量；大变形引伸计，一般应用于20mm至500mm (或更大)的变形量，大变形引伸计主要用于测试特定要求硬化指数n或试样延伸率。
标距：小标距引伸计、普通标距引伸计和大标距引伸计。
按用于环境分：低温引伸计和高温引伸计。
试验加载方向：拉伸引伸计、压缩引伸计、拉压双向引伸计和扭转引伸计。
测量方式分：接触式引伸计和非接触引伸计。
其中，接触式引伸计包括单向引伸计和双向平均引伸计；非接触式引伸计包括视频引伸计和激光引伸计。
工作原理：机械式引伸计和电子式引伸计。
机械式引伸计，是由指针或光标直接指示位移示值，如百分表式、杠杠式、光学式引伸计；电子式引伸计、采用电子元件构成，如电阻应变式、电感式引伸计、电容式、光栅式、激光式、非接触式(视频激光)等。
装夹方式：人工装卡引伸计和自动引伸计。
人工装卡引伸计为常用引伸计，是由试验人员将隐身装卡在试验之上进行试验；自动引伸计为机电一体复合式自动引伸计，与试验主机为一整体机构，由程序设定计算机控制，进行装卡、打开引伸计。
全自动引伸计主要用于大量同类试样的大规模校验。
引伸计的选择引伸计的选择要根据测试对象的应用要求来确定，归纳起来，主要包括弹性变形范围的测试、弹塑性变形范围的测试和塑性变形范围的测试三个方面。

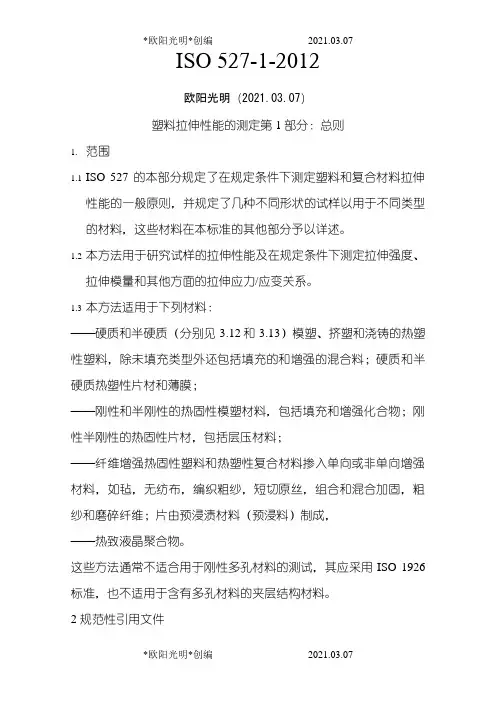

2021年中文版 ISO 527-1-
ISO 527-1-2012欧阳光明（2021.03.07）塑料拉伸性能的测定第1部分：总则1.范围1.1ISO 527的本部分规定了在规定条件下测定塑料和复合材料拉伸性能的一般原则，并规定了几种不同形状的试样以用于不同类型的材料，这些材料在本标准的其他部分予以详述。
1.2本方法用于研究试样的拉伸性能及在规定条件下测定拉伸强度、拉伸模量和其他方面的拉伸应力/应变关系。
1.3本方法适用于下列材料：——硬质和半硬质（分别见3.12和3.13）模塑、挤塑和浇铸的热塑性塑料，除未填充类型外还包括填充的和增强的混合料；硬质和半硬质热塑性片材和薄膜；——刚性和半刚性的热固性模塑材料，包括填充和增强化合物；刚性半刚性的热固性片材，包括层压材料；——纤维增强热固性塑料和热塑性复合材料掺入单向或非单向增强材料，如毡，无纺布，编织粗纱，短切原丝，组合和混合加固，粗纱和磨碎纤维；片由预浸渍材料（预浸料）制成，——热致液晶聚合物。
这些方法通常不适合用于刚性多孔材料的测试，其应采用ISO 1926标准，也不适用于含有多孔材料的夹层结构材料。
2 规范性引用文件下列文件中的条款通过ISO 527本部分的引用而成为本部分的条款。
凡是注日期的引用文件，只有引用的版本有效。
未注日期的文件，其最新版本（包括任何勘误内容）对本标准有效。
ISO 291，塑料——状态调节和测试的标准环境ISO 2602，数据的统计处理和解释——均值估计——置信区间ISO 7500-1:2004，金属材料——静态单轴向试验机的校正——第1部分：拉伸试验机——压力测量系统的校正ISO 9513:1999，金属材料——单轴向测试中使用的伸长计系统的校准ISO 16012，塑料——试样线性尺寸的测定ISO 20753，塑料——试验样品ISO 23529，橡胶——物理试验方法用试样制备和调节的一般程序3 术语和定义下列术语和定义适用于ISO 527的本部分。
3.1 标距L0试样中间部分两标线之间的初始距离。
力学答辩问题 整理
岩石抗压抗拉性能差异的原因？岩石由细小颗粒在地壳的压力下压制而成，颗粒间有许多连接面，这些面承受拉力的能力远小于颗粒内部（颗粒内是强大的原子间作用力）。
而岩石压缩时破坏的是颗粒内部的连接键，岩石拉伸时破坏的是颗粒间的连接键，故而岩石抗压性能好于抗拉性能。
应力——应变曲线过最高点后为什么为突然下降，然后又上升？1、突降阶段，岩石碎裂，导致负荷急速下降，应力减小；2、上升阶段，岩石颗粒之间的缝隙被填满，使颗粒之间更紧致，应力变大。
如何应用光学引伸计测得延伸率？最大应变减去弹性应变。
具体实施方法：找到应力应变图像的断裂点，过其做一斜率为E的直线，直线于横轴交点即为最终延伸率。
1．试件在拉伸时，有一定的偏移，会出现什么情况？断裂处会靠近两端的标距点。
2．实验中如果通过光学引伸计得到了位移-时间图像，试验机得到拉力-时间曲线，如何将两组数据进行处理？插值法。
通过时间这个中间变量，将对应的拉力和位移相关联。
3．实验中如何得到弹性模量？除去开始阶段的滑移部分，大致范围为多少？通过找到对应弹性段（去除波动段的平滑段）进行最小二乘法拟合，得出的斜率即为弹性模量。
大致范围为弹性段的前10%-15%。
光学引伸计测量中，若试件放置有倾斜，应如何通过现有数据找到真实位移？通过勾股定理，即通过两标记点的水平位移以及竖直位移的平方和之根来等效即可。
木材的含水量对于木材的强度有何影响？除了强度还是什么其它影响？木材的含水量和强度近似成一个正态分布，分界点称为木材纤维饱和点,大概在20%-33%.过多水量和过少水量都会造成强度不足。
含水量还会影响木材的韧性，引起变形。
机械引伸计和光学引伸计的适用范围是什么？橡胶拉伸实验时为什么不能使用机械引伸计？机械引伸计适用条件是高精度小变形，光学引伸计的适用条件是低精度大变形。
橡胶拉伸是变形过大，再者机械引伸计无法固定在橡胶试件上，如果强行固定，可能会切断橡胶试件。
如何通过光学引伸计来测量泊松比？标记点贴为直角三角形的形状（两个与中心轴平行，两个与中心轴垂直），即可测出水平位移和竖直位移，带入泊松比公示可得结果。
引伸计的使用方法
引伸计的使用方法引伸计是一种测量物体形变和变形的工具，主要用于工程、实验和科学研究领域。
它通过测量物体的长度、角度、形状等参数变化来分析物体的力学性质和材料行为。
在本文中，我们将详细介绍引伸计的使用方法。
首先，为了使用引伸计，我们需要了解引伸计的类型。
常见的引伸计主要包括电阻应变式引伸计、光栅式引伸计和光纤式引伸计。
不同类型的引伸计适用于不同的应用场景和测量需求。
1. 电阻应变式引伸计：电阻应变式引伸计是最常用的引伸计类型之一。
它通过金属电阻片的电阻值随应变变化来测量物体的形变。
电阻应变式引伸计需要连接到测量设备上，例如电桥或数据采集系统。
使用电阻应变式引伸计时，首先需要在待测物体上粘贴引伸计。
粘贴过程应注意引伸计的位置、方向和粘贴质量。
确保引伸计与物体紧密接触，并且不受外界干扰。
引伸计连接到测量设备后，可以施加力或负荷在待测物体上，通过测量设备读取引伸计的电阻变化来判断物体的形变。
2. 光栅式引伸计：光栅式引伸计通过光栅的变化来测量物体的形变。
光栅是一种微小的周期性结构，当物体发生形变时，光栅的周期也会发生变化。
通过测量光栅的周期变化，可以计算物体的形变量。
使用光栅式引伸计时，首先需要将光栅粘贴在待测物体上，与电阻应变式引伸计类似。
然后，使用光栅读取设备，例如光栅读数设备或干涉仪，测量光栅的周期变化。
通过采集和分析光栅的数据，可以得到物体的形变情况。
3. 光纤式引伸计：光纤式引伸计是一种利用光纤传感技术来测量物体形变的引伸计。
它通过光纤中的光信号传播特性的变化来测量应力、应变等参数。
使用光纤式引伸计时，首先需要将光纤安装在待测物体上。
光纤通常需要经过精细调整，以确保其与物体的完全接触。
然后，使用光学设备，如光源和光谱仪，来测量光纤中的光信号的特性变化。
通过分析光纤中的光信号数据，可以得到物体的形变情况。
除了了解不同类型的引伸计，还需要注意以下几个方面来确保引伸计的准确性和可靠性：1. 粘贴质量：引伸计必须正确、牢固地粘贴在待测物体上。
拉伸试验机的引伸计的原理
拉伸试验机的引伸计的原理拉伸试验机是一种广泛应用于材料力学性能测试的仪器，也被称为材料力学试验仪或材料试验机。
它主要用于测试材料在受力作用下的拉伸性能，从而评估材料的力学特性。
拉伸试验机中的引伸计是其中一个重要的组成部分，它是用于测量试样在受拉伸力作用下的变形量。
引伸计通过测量试样的长度变化来评估材料的力学性能，包括屈服强度、均匀延伸强度、断裂强度等。
引伸计的原理是基于材料的弹性特性。
当试样受到拉伸力作用时，它会发生形变，即长度发生变化。
引伸计的作用就是通过测量试样的变形，来确定试样所受力与变形的关系，从而得到材料的力学性能参数。
引伸计通常使用的基本原理有两种，即光学原理和电阻应变计原理。
光学原理是使用光学传感器来测量试样长度的变化。
引伸计通常由一个标尺或尺码线构成，标尺上有一系列的细小刻度，刻度之间的距离为已知值。
当试样受到拉力作用时，试样会发生延伸或收缩，标尺上对应的刻度也会发生变化。
光学传感器可以通过测量标尺上刻度的变化，得到试样长度的变化。
进而，可以计算出应力和应变的值。
电阻应变计原理是利用材料的电阻率随形变而产生变化的特性。
通常，引伸计上会安装一个电阻应变计。
电阻应变计是一种敏感于外力作用的应变测量器，它的电阻值会随着外力的变化而变化。
当试样受到拉伸力作用时，试样会发生变形，引伸计上的电阻应变计也会发生变化。
通过测量电阻应变计的电阻值的变化，可以确定试样的应变量。
相比而言，电阻应变计原理更为常用，因为它具有较高的灵敏度和精确性。
此外，电阻应变计还可以直接输出电阻值的变化，从而方便进行数值计算和数据处理。
总的来说，引伸计利用试样的长度变化来测量材料的力学性能参数，使用的原理主要有光学原理和电阻应变计原理。
其中，电阻应变计原理更为常用，因为它具有较高的灵敏度和精确性。
通过引伸计的测量，可以得到材料的应力-应变曲线，进而评估材料的力学特性，为材料工程设计和研发提供重要的数据支持。
引伸计校准方法
引伸计校准方法引伸计这小玩意儿，校准起来还是有点讲究滴。
咱先说说引伸计是啥，简单来讲呢，它就像一个小侦探，专门检测材料在拉伸或者压缩过程中的变形情况。
那校准它就像给小侦探校准眼睛，让它看得准准的。
校准的时候呀，得有专门的校准设备哦。
就好比给引伸计找个厉害的老师。
这个设备得能精确地产生标准的变形量。
比如说，它能准确地拉伸或者压缩出1毫米、2毫米这样的标准变形。
那开始校准啦。
把引伸计安装到这个校准设备上，要安装得稳稳当当的，就像给小宝贝找个舒服又安全的小窝。
要是没安装好，那测量出来的数据可就乱套啦，就像一个人站在歪歪扭扭的凳子上，怎么能好好工作呢。
接着呢，让校准设备开始工作，慢慢地产生变形。
这个时候呀，引伸计就得开始发挥作用啦，它要把自己测到的变形数据记录下来。
不过呢，它测出来的数据不一定就是对的，得和校准设备产生的标准变形量去对比。
如果引伸计测出来的数据和标准数据不一样，那就得调整它啦。
这调整就像是给它纠正小错误。
可能是它里面的某个小零件有点偏差，就像人的眼睛有点近视，需要戴个眼镜来矫正一样。
通过调整那些小零件，让引伸计能够更准确地测量变形。
还有哦，校准可不是一次就完事儿的。
要多做几次试验，就像考试多做几遍检查一样。
每次都要记录好数据，看看引伸计是不是每次都能准确测量。
要是每次的数据都差不多，而且和标准数据很接近，那这个引伸计的校准就差不多成功啦。
在整个校准过程中呀，环境也很重要呢。
不能让引伸计在温度变化很大或者震动很厉害的地方工作。
就像人在很吵闹或者很冷很热的环境里也没办法好好工作呀。
要给引伸计一个稳定的环境，这样它才能更准确地被校准。
总之呢，引伸计的校准虽然有点小复杂，但只要按照这些方法来，像照顾小宠物一样细心对待它，就能让它准确地工作啦。
