全自动电子引伸计
三晶电子引伸计
长春三晶电子引伸计
一、公司简介
长春三晶试验仪器有限公司，前身为新三思集团长春分公司，专业生产电阻应变式引伸计，产品质量可靠，品牌信誉保证。
著名合作企业：美特斯工业系统（中国）有限公司
深圳三思纵横科技股份有限公司
济南时代试金试验机有限公司（济南试金）
二、产品简介
我公司生产的电子引伸计采用电阻应变式原理,采用悬臂梁结构。
弹性体采用特殊合金材料,经脉动消除残余应力处理。
选用优质应变片按全桥连接。
具有结构轻巧、使用方便、稳定可靠等诸多特点。
是应变自动测试的必备传感器。
三、应用范围
我公司常规引伸计分为轴向（Z）和径向(J)两种
1、 Z结构形式的电子引伸计主要用于轴向变形测试,如弹性模量E、规定非比例延伸强度R pxx 、规定总延伸强度R txx 、各种延伸率、应变硬化指数n等参数。
量程范围(最大变形量):2～50mm。
标距范围:10～600mm。
2、 J结构形式的电子引伸计主要用于断裂力学及横向或径向变形测试,如泊松比μ,塑性应变比r、K IC、COD等参数。
量程范围(最大变形量):≤3mm。
标距范围:10～30mm。
四、产品技术参数
五、常规引伸计规格。
万能材料试验机之引伸计在材料力学性能测试过程中，应力与应变是
万能材料试验机之引伸计在材料力学性能测试过程中，应力与应变是相互依存的。
任何材料，只要受到应力，就一定产生应变；只要产生应变，其一定受到了应力。
引伸计就是能精确测定材料在特征应变条件下的应变数据，并且具备较高分辨率与较高准确度的应变测试仪器。
它不同于传统应变测试中常用到的应变片，可以长期重复使用，并可以根据使用条件和使用要求，选择不同规格和量程，还能测量应变片不能涉及的超大应变——试样塑性变形的测试。
更重要的是，引伸计性能稳定、准确度高，可以实现计量溯源。
引伸计的分类引伸计是测量构件及其他物体两点之间变形的一种仪器，通常由传感器、放大器和记录器三部分组成。
在实际应用中，引伸计的种类很多，主要由以下分类方式；量程：小变形引伸计和大变形引伸计。
小变形引伸计，一般应用于5mm变形以下，或更小的变形量；大变形引伸计，一般应用于20mm至500mm (或更大)的变形量，大变形引伸计主要用于测试特定要求硬化指数n或试样延伸率。
标距：小标距引伸计、普通标距引伸计和大标距引伸计。
按用于环境分：低温引伸计和高温引伸计。
试验加载方向：拉伸引伸计、压缩引伸计、拉压双向引伸计和扭转引伸计。
测量方式分：接触式引伸计和非接触引伸计。
其中，接触式引伸计包括单向引伸计和双向平均引伸计；非接触式引伸计包括视频引伸计和激光引伸计。
工作原理：机械式引伸计和电子式引伸计。
机械式引伸计，是由指针或光标直接指示位移示值，如百分表式、杠杠式、光学式引伸计；电子式引伸计、采用电子元件构成，如电阻应变式、电感式引伸计、电容式、光栅式、激光式、非接触式(视频激光)等。
装夹方式：人工装卡引伸计和自动引伸计。
人工装卡引伸计为常用引伸计，是由试验人员将隐身装卡在试验之上进行试验；自动引伸计为机电一体复合式自动引伸计，与试验主机为一整体机构，由程序设定计算机控制，进行装卡、打开引伸计。
全自动引伸计主要用于大量同类试样的大规模校验。
引伸计的选择引伸计的选择要根据测试对象的应用要求来确定，归纳起来，主要包括弹性变形范围的测试、弹塑性变形范围的测试和塑性变形范围的测试三个方面。
LX-012 电子引伸计操作规程

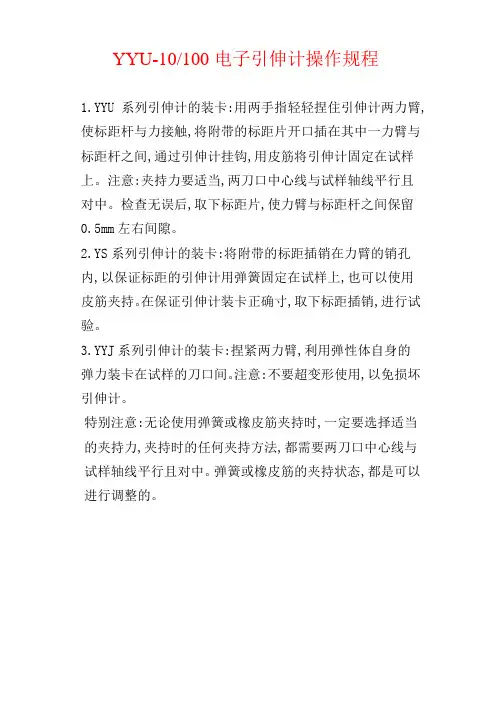

YYU-10/100电子引伸计操作规程
1.YYU系列引伸计的装卡:用两手指轻轻捏住引伸计两力臂,使标距杆与力接触,将附带的标距片开口插在其中一力臂与标距杆之间,通过引伸计挂钩,用皮筋将引伸计固定在试样上。
注意:夹持力要适当,两刀口中心线与试样轴线平行且对中。
检查无误后,取下标距片,使力臂与标距杆之间保留0.5mm左右间隙。
2.YS系列引伸计的装卡:将附带的标距插销在力臂的销孔内,以保证标距的引伸计用弹簧固定在试样上,也可以使用皮筋夹持。
在保证引伸计装卡正确寸,取下标距插销,进行试验。
3.YYJ系列引伸计的装卡:捏紧两力臂,利用弹性体自身的
弹力装卡在试样的刀口间。
注意:不要超变形使用,以免损坏引伸计。
特别注意:无论使用弹簧或橡皮筋夹持时,一定要选择适当的夹持力,夹持时的任何夹持方法,都需要两刀口中心线与试样轴线平行且对中。
弹簧或橡皮筋的夹持状态,都是可以进行调整的。
论全自动拉力试验机的现状和发展趋势
论全自动拉力试验机的现状和发展趋势全自动拉力试验机，只需操作员将试样放置在试样架上，按测试的要求设定好相对应的试样参数，即可全自动完成包括取样、试样长度测量、校样、测量横截面尺寸、送样、引伸计夹持、拉伸试验、引伸计松开、回收试样等。
文章主要从现状和发展趋势两方面出发，对全自动拉力试验机这一新型设备进行客观全面的分析与阐释。
标签：全自动控制；拉力试验机；发展趋势拉力试验机是一种常用的力学检测仪器，是保证材料拉伸、压缩、弯曲、撕裂、剥离等试验顺利进行的基础检测设备[1]。
现阶段我国的科学技术水平飞速发展，各种前沿材料在使用前均需用拉力试验机测试其强度与刚度，保证材料在弹性形变与塑性形变中的机械承载力能够满足复杂化的工程使用需要。
目前，世界乃中国至正在经历着自动化向智能化的蜕变，试验机行业也不例外。
为此，有必要解析全自动拉力试验机特有的进展现状，解析发展趋势。
1 全自动拉力试验机的工作原理电子万能试验机由计算机控制系统、动力传动系统、测力机构、传感器及工作台组成[2]。
全自动拉力试验系统，是以电子万能试验机为基础，与之配套的全自动引伸计、液压平推对夹夹具、横截面测量装置等，再配上试样架、机械手、回收装置、清洁装置等辅助设施。
整个试验的流程如下：取样→测试样长度→校正→测横截面尺寸→装夹试样→引伸计夹紧→试验→引伸计松开→装卸和回收断样→开始下一试验。
试验过程中，试样的转移由机械手完成，试验的全部过程在控制系统的指挥下自动进行，不需人工操作。
2 全自动拉力试验机的优势及其推广应用情况2.1 全自动拉力试验机的强大优势全自动特性的拉力试验机，摆脱了枯燥及繁琐的平日劳动，提高试验成效。
它凸显了最优的效率，对于普通拉力机很难去进行的试验，也可顺利进行。
例如：在高温状态下、偏大负荷之下，测验得来的数值都很精准。
全自动拉力试验机用计算机实现试验者对整个试验进程的控制，与传统的、人工机电控制的拉力试验机相比具有强大的优势。
引伸计的使用方法
引伸计的使用方法引伸计是一种测量物体形变和变形的工具，主要用于工程、实验和科学研究领域。
它通过测量物体的长度、角度、形状等参数变化来分析物体的力学性质和材料行为。
在本文中，我们将详细介绍引伸计的使用方法。
首先，为了使用引伸计，我们需要了解引伸计的类型。
常见的引伸计主要包括电阻应变式引伸计、光栅式引伸计和光纤式引伸计。
不同类型的引伸计适用于不同的应用场景和测量需求。
1. 电阻应变式引伸计：电阻应变式引伸计是最常用的引伸计类型之一。
它通过金属电阻片的电阻值随应变变化来测量物体的形变。
电阻应变式引伸计需要连接到测量设备上，例如电桥或数据采集系统。
使用电阻应变式引伸计时，首先需要在待测物体上粘贴引伸计。
粘贴过程应注意引伸计的位置、方向和粘贴质量。
确保引伸计与物体紧密接触，并且不受外界干扰。
引伸计连接到测量设备后，可以施加力或负荷在待测物体上，通过测量设备读取引伸计的电阻变化来判断物体的形变。
2. 光栅式引伸计：光栅式引伸计通过光栅的变化来测量物体的形变。
光栅是一种微小的周期性结构，当物体发生形变时，光栅的周期也会发生变化。
通过测量光栅的周期变化，可以计算物体的形变量。
使用光栅式引伸计时，首先需要将光栅粘贴在待测物体上，与电阻应变式引伸计类似。
然后，使用光栅读取设备，例如光栅读数设备或干涉仪，测量光栅的周期变化。
通过采集和分析光栅的数据，可以得到物体的形变情况。
3. 光纤式引伸计：光纤式引伸计是一种利用光纤传感技术来测量物体形变的引伸计。
它通过光纤中的光信号传播特性的变化来测量应力、应变等参数。
使用光纤式引伸计时，首先需要将光纤安装在待测物体上。
光纤通常需要经过精细调整，以确保其与物体的完全接触。
然后，使用光学设备，如光源和光谱仪，来测量光纤中的光信号的特性变化。
通过分析光纤中的光信号数据，可以得到物体的形变情况。
除了了解不同类型的引伸计，还需要注意以下几个方面来确保引伸计的准确性和可靠性：1. 粘贴质量：引伸计必须正确、牢固地粘贴在待测物体上。
YSJ系列电子引伸计使用说明书
YSJ系列电子引伸计使用说明书
一、高精度电子引伸计示值精度0．5％，本系列电阻应変片式引伸计适用于各种试样标距内的变形测量」可与测量放大器」应变仪等二次仪表组成变形测量系统」精确測定试样标距内变形量，并将信号输入给计算机或函数记录仪进行数据处理和絵制试验曲线，是现代力学检验必备的测量仪器。
二、电子引神计结构及工作原理
本系列引伸计主要由对口、支臂及弾性体組威。
在弾性体上贴有一组电阻应变片并组成全桥。
当试验进行时」引伸计对口随试样的
变形而产生相对位移，引起弹性体也产生变形，成全桥的应变片即输出变形信号。
在支臂前方装有标距定位机构」用一个插针来
荏确定位。
三、电子引伸计主要技术参数
YSJ系列引伸计可按满量程衰减1、2、5、10倍四档使用（或测量放大器全量程测量，不分档）。
全桥阻抗：350Q
输出灵敏度：21．5mvy
非线性度：≤±0．5％FS
供桥电压：3～12V
标距（rnm）：25、50、100、200、500
量程（rnm）：2．5、5、10、25
四、使用方法
a、电子引神计的标定：
1、将标定仪对零，装上引伸计，拔下定位针。
2、调整测量放大器等二次仪表的零点。
3、转动标定仪刻度盘，先对三次满度并回零，然后按2、
4、6、8、10等分点标到满度（指满量程）反复三次即可
b、电子引伸计的使用
1、与測量放大器等二次仪表联接。
2、将引申计装夹于试样中间位置并拔下定位针。
3、调整二次仪表零点后即可开始试验。
4、当所需数据获取后，取下引伸计并插好定位针，切断与二次仪表的连接。
基于ARM的全自动引伸计控制系统的研究
用来 测量 材料 在弹 性 变 形 阶段 、 服 变形 阶段 和 均 屈 匀塑性 变形 阶段 的变 形量 。 目前经 常配 合计 算机 控 制使 用 的引伸计 一 般 为 电 阻应 变 片 式 引 伸计 ， 虽 它
Ａｕ ｏ ｔｃ Ｅｘ ｅ ｓ ｍｅ ｅ ｓ ｄ ｏ ｔ ｍａ ｉ ｔ ｎ ｏ ｔｒ Ｂａ ｅ ｎ ＡＲＭ
Ｗ ａ ｇ Ｊｎ ａ ｇ，Ｌｉｎ ｕ ｈ ａ ｎ ｉｙ ｎ ａ ｇ Ｃｈ ｎ ｕ
（ ｉ ａ ｈ ｊｎ Ｇｒ ｕ ｄ．，Ｊｉａ ５ ０ ２，Ｓ ａ ｄ ｎ Ｊ ｎ ｎＳ ｉｉ ｏ ｐ Ｌｔ ｎ ｎ２ ０ ２ ｈ ｎ ｏ ｇ，Ｃｈ ｎ ） ｉａ
ｍａ ｎｌ ｎｃｕｄ ｓ ＡＲＭ ｃ ｏ ｏ ｅ ｓ ，ｐ ｗｅ ｏ ｉ ｙｉ ｌ ｅ ｍｉ ｒ ｐｒ ｃ ｓ ｏｒ ｏ ｒｍ ｄｕｌ ｅ，ｓ ｒａ ｎｔ ｒ ａ ｅ ｍｏｄ ｅ，ｑｕ ｄｒ ｐｌ ｒ ｄ ｔ ｃ ｅ ｉ ｌｉ ｅ ｆ ｃ ｕｌ ａ ｕ ｅ ｅｅ —
ｔ ｎ ｍｏ ｕｅ ＴＡＧ ｎ ｅ ｆｃ ｏ ｕｅ ｉ ｄ ｌ，Ｊ ｏ ｉｔｒａ ｅｍ ｄ ｌ ，ＤＣ ｏ ｏ ｒｖ ｒｍ ｏ ｕｅａ ｄｓｅ ｐ ｒｍ ｏｏ ｒｖ ｒｍｏ ｕ ｅ ｍ ｔ ｒｄ ｉｅ ｄ ｌ ｎ ｔｐ ｅ ｔ ｒｄ ｉｅ ｄ ｌ．
ｒ ｃ ． Ｃｏｍ ｐ ｒ ｄ ｗ ｉｈ ｔａ ｔｏｎ ｌｅ ｅ ｏ ｅ ｅ ，ａｕ ｏ ａｔｃ ｅ ｔ ｎ ｏ ｅ ｅ ｏｅ ｔ ｎ ｅ ｏ ｄ ｓ ａ — ａｙ ａ ｅ ｔ ｒ ｄｉｉ ａ ｘｔ ｎｓ ｍ ｔ ｒ ｔ ｍ ｉ ｘ ｅ ｓ ｍ ｔ ｒ ｄ ｓ ｎｏ ｅ ｄ ｔ ｉ ｍ ｎ
馈 ， 高 了定 位 精 度 。与 传 统 的引 伸 计 相 比 ， 整 个 试 验 过 程 中 ， 自动 引 伸 计 无 需 人 工 拆 装 刀 口 ， 以 自动 夹 紧 提 在 全 可
引伸计正确的使用方法
引伸计正确的使用方法
宝子们，今天咱们来唠唠引伸计这个小玩意儿怎么正确使用哈。
引伸计啊，在使用之前呢，得先好好检查一下它有没有损坏。
就像你出门前要检查自己的包包有没有破洞一样。
看看引伸计的各个部件是不是完整的，那些小零件有没有松动啥的。
要是有问题，那测出来的数据可就不准啦，就像你穿了双破了洞的袜子，走路都不得劲儿，数据也会“走路不稳”呢。
安装的时候可得小心哦。
要把引伸计准确地安装在试件上，就像给小宝贝穿衣服，得穿得整整齐齐、服服帖帖的。
要确保引伸计和试件紧密贴合，不能有缝隙。
要是有缝隙，就好像衣服穿得松松垮垮的，那测量的时候它就不能准确地反映试件的变形情况啦。
在测量过程中呢，要保持环境稳定。
这就好比你在睡觉的时候，周围安安静静的才睡得香。
如果周围老是有震动啊，温度变化很大之类的，引伸计可能就会受到干扰。
比如说温度突然升高或者降低，引伸计可能就会“发懵”，测出来的数据就不是那么靠谱了。
还有哦，使用引伸计的时候，操作要轻柔。
不要粗暴地对待它，毕竟它也是个“小娇客”呢。
如果动作太猛，可能会让引伸计内部的结构受到影响，就像你用力过猛扯坏了小玩偶一样，那它就不能好好工作啦。
宝子们，引伸计虽然看起来小小的，但是正确使用它可是很重要的哦，这样才能得到准确可靠的数据呀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品介绍：
FL全自动电子引伸计适用于材料常温或高低温环境下的应变测试,配合FL高低温万能材料拉伸试验机、高温拉力试验机使用,可以自动夹持自动跟踪,自动测量,数据由FULETEST测控系统采集,试验软件自动计算应变参数、弹性模量等试验参数。
技术参数：
全自动电子引伸计规格型号：根据测试要求不同,选择不同的引伸计规格；
试验精度等级：EN ISO 9513 -0.5级；
变形测试精度：0.5 %；
分辨率：1.0μm；
标距长度：≥10mm；
标距误差：0.5 %；
移动行程：200mm、500mm；
环境温度：0 - 50 °C；
试验温度：常温温度、-70~350度、-40~150度、其他温度可定制；
配合试验机：FL4000GD高低温万能拉伸试验机、FL5000GD高温拉伸力学试验机等；
配合试验附件：可配合高温、高低温试验箱、高低温横向全自动引伸计等；
适用的试样类型：平板试样、、塑料材料、金属材料、铝合金材料等等；
测控系统：配合专业的FL试验机测控系统及测试软件可以实现自动夹持、自动跟踪、自动测量，提高了试验效率，能有效精准地测试材料的延伸率、弹性模量等力学试验参数。
