中兴传输网管e300安装过程

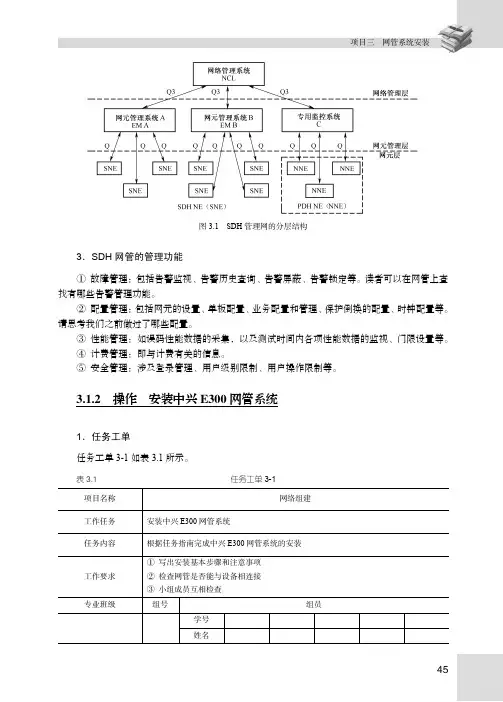

操作 安装中兴E300网管系统_传输系统组建与维护_[共4页]
![操作 安装中兴E300网管系统_传输系统组建与维护_[共4页]](https://img.taocdn.com/s3/m/7e82933b4afe04a1b171dea3.png)
项目三 网管系统安装
45
图3.1 SDH 管理网的分层结构
3．SDH 网管的管理功能
① 故障管理：包括告警监视、告警历史查询、告警屏蔽、告警锁定等。
读者可以在网管上查找有哪些告警管理功能。
② 配置管理：包括网元的设置、单板配置、业务配置和管理、保护倒换的配置、时钟配置等。
请思考我们之前做过了哪些配置。
③ 性能管理：如误码性能数据的采集，以及测试时间内各项性能数据的监视、门限设置等。
④ 计费管理：即与计费有关的信息。
⑤ 安全管理：涉及登录管理、用户级别限制、用户操作限制等。
3.1.2 操作 安装中兴E300网管系统
1．任务工单
任务工单3-1如表3.1所示。
表3.1 任务工单3-1
项目名称 网络组建
工作任务 安装中兴E300网管系统
任务内容
根据任务指南完成中兴E300网管系统的安装 工作要求 ① 写出安装基本步骤和注意事项
② 检查网管是否能与设备相连接 ③ 小组成员互相检查 专业班级 组号
组员
学号 姓名。
ZXWM32-E300网管操作步骤
E300网管新建v1.1网元操作步骤（ZXWM32-v1.1波分设备）2008年10月目录E300网管新建v1.1网元操作步骤 (1)一、用E300网管新建网元： (3)二、对新建网元配置DCC信息： (3)三、对新建网元配置ECC信息： (5)四、NCP初始化： (5)五、相关网元数据库下载： (7)目前中移西部环v1.1网络已经接近400个网元，并且还在不断的扩容，其它运营商也有干线使用v1.1设备。
由于v1.1设备每增加一个机架，在网管上都相当于增加了一个网元，在E300中都需要对新增网元所在分区进行ECC和DCC的配置，最后再用E300对NCP进行下库操作。
以中移西部环网管v3.17 R1为例，具体操作步骤如下：一、用E300网管新建网元：注意网元的IP和ID配置不能有重复，对于西部环来说，均为32波2.5G系统。
二、对新建网元配置DCC信息：复选中新建网元和与新增网元有直接连接的网元，在【设备管理】－【WDM管理】中选择【DCC配置】。
1、情况一：若新增网元为从机架（既与主光路没有直接OA光连接的），且与主机架（既与主光路有直接OA光连接的），这种情况一般是通过监控网线连接主从机架，则在DCC配置中发送端口和接受端口均配置为IP。
注意配置DCC时需要双向配置，既源A、目的B时配置一次，源B、目的A再配置一次，并且只需配置新增机架和它所属的主机架间的DCC关系。
注：DCC配置只是针对源网元进行配置操作，因此需要双向配置DCC关系。
2、情况二：若新增网元与主光路有直接光缆连接，或者新增网元为从机架，与主机架间是通过OSC连接，则在配置DCC时需要选择相应的SCC端口。
关于OSC端口对应SCC端口的关系如下：若OSCL在7槽位，则第一对端口对应SCC4，第二对端口对应SCC3；若OSCL在9槽位，则第一对端口对应SCC8，第二对端口对应SCC7；若使用的是单端口的OSCT，则按照所在槽位，上端口分别对应SCC4或SCC8，下端口分别对应SCC3或SCC7。
6-第三部分：E300网管
7
E300的基本特点(一)
强大的管理能力
不同的网络规模可配置不同档次的工作站或服务
器，或者采用划分管理域的方法，配置多套网管 系统。 根据网络规模灵活配置，管理能力可动态扩展 。
8
E300的基本特点(二)
提供远程网管 可以通过各种组网形式提供远程网管 ， 管 理分散区域的传输设备。 GUI和Manager，Manager和Agent之间都 可以通过远程连接进行管理，从而可以方 便地实现多网管系统。 提供网桥 ,或路由器 +基带 Modem 等多种连 接方式。
GUI / Client
业务处理 Manager / Server
数据库处理 DB
Agent (ZXONM E300）
6
三、网元/子网层网管解决方案(E300)
1.E300的体系结构 2.E300的十大基本特点 ； 3.E300的基本管理功能 ； 4.E300的MSTP管理功能; 5.E300的业务管理功能;
磁盘级保护
磁盘镜像 ,同一主机内，将主用磁盘上的所有数据修改都同步备份到备 用磁盘中
系统级保护
主副网管保护,主网管和副网管分别与不同的网关网元连接 ,二者之间通 过远程通道进行数据备份,保证数据一致性
13
E300的基本特点(六)
跨平台的解决方案
支持Windows和Unix操作系统，以满足不同用户、
开销设置/读取即SDH帧结构
中开销字节的设置/读取; 可以设置的开销字节包括复 用段、再生段、高阶和低阶 通道开销。
32
三、网元/子网层网管解决方案(E300)
1.E300的体系结构和内部接口； 2.E300的背景特性和十大基本特点 ； 3.E300的基本管理功能 ； 4.E300的MSTP管理功能; 5.E300的业务管理功能;
中兴传输网管e300安装过程
E300网管安装过程我公司的E300网管也叫统一网管，它分为UNIX平台和WIN2000平台，全称为ZXSM-ONM E300。
目前最新的版本号为3.11。
下面主要以WIN2000的环境为例，讲述以下安装经验。
因为license的原因，在WIN2000下运行E300网管须更改硬盘序列号和网卡的MAC地址。
－、修改硬盘序列号使用分区魔术师3.0版下的ptedit.exe在纯dos环境修改（ptedit.exe可以在win98、winme 运行）或者使用分区魔术师7.0版的ptedit32.exe在图形用户界面下修改(ptedit32.exe可以在win9x、win2k、winxp运行) 硬盘序列号改为：80a4f721注意：对于硬盘闭锁的情况，建议使用DOS下修改硬盘序列号。
大家对用系统盘引导已经很熟悉了，这里就不再讲述了。
现在以ptedit32.exe为例，讲一下如何修改硬盘序列号。
(DOS下修改同样)执行后，界面如图一所示图一一般情况下，选择图中第一行(图中红圈位置)。
如果硬盘上有厂家预留的保护空间，则选择第二行。
注意：只有Boot Record按钮变成实的，才行。
如图二所示图二这时，点击Boot Record按钮，就进入修改界面。
如图三所示图三只需要替换图中用红圈圈中的地方。
然后点击Save Changes按钮保存一下。
最后重起系统就好。
注意：只有修改了某个值后，Save Changes按钮才有效。
重起系统后最好在查看以下是否已经修改正确。
二、修改MAC地址。
有两种修改方案（针对网卡固装在主机的方案、网卡可移动的方案）网卡移动方案：Windows2000运行regedit.寻找注册表：[HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Class\{4D36E972-E325-11CE-BFC1 -08002BE10318}其下面有0000、0001...等项，找到其中代表你的网卡项，例如是0000。
E300
E300网管系统学习目标：本部分包含网管分类、基本分层、网管接口、安装要求、组网方式和功能特点等内容。
学习完本部分后要求掌握网管的分层、各层之间的接口以及网管的组网方式；对于网管的功能，了解即可，具体配置会在网管操作片中介绍。
目录第一节E300网管 (3)1.1 ZXONM网管产品简介 (3)1.1.1 ZXONM 网管产品分类 (3)1.1.2 ZXONM系列网管在传输网中的位置与相互关系 (3)1.2 ZXONM E300概述 (4)1.2.1软件结构 (4)1.2.2系统组成 (6)1.3软件特点及相关标准 (7)1.3.1 ZXONM E300的特点 (7)1.3.2遵循相关标准 (9)1.4 ZXONM E300软件组成 (10)1.5 ZXONM E300运行环境要求 (10)1.5.1硬件环境 (10)1.5.2软件环境 (11)1.6 ZXONM E300网管的组网方式 (12)1.6.1单GUI单Manager (12)1.6.2多GUI单Manager (12)1.6.3单GUI多Manager (13)1.6.4单Agent多Manager（主、副网管） (13)1.6.5远程网管 (14)1.7网管系统的功能 (15)1.7.1系统管理 (15)1.7.2配置管理 (16)1.7.3故障管理 (18)1.7.4性能管理 (20)1.7.5维护管理 (23)1.7.6安全管理 (24)第一节E300网管1.1ZXONM网管产品简介1.1.1ZXONM 网管产品分类Unitrans ZXONM是中兴通讯传输网管系列产品的产品商标。
它包括ZXONM网元层网管产品和ZXONM网络层网管产品。
1. ZXONM E100基于Windows平台的网元层网管系统，主要管理的设备对象包括ZXSM-150，ZXSM-600，ZXSM-150S，ZXSM-150（V2），ZXSM-600（V2），ZXSM-10，ZXSM-150/600/2500等SDH产品；2. ZXONM E300基于Windows 2000和UNIX平台的网元层网管系统，主要管理对象包括ZXSM-10G，ZXSM-2500（V10.0），ZXSM-150/600/2500，ZXSM-150（V2），ZXSM-600（V2），ZXSM-10等设备；3. ZXONM E400基于Windows NT的网元层网管系统，主要管理DWDM产品；4. ZXONM E500基于UNIX平台的网元层网管系统，主要管理DWDM产品；5. ZXONM N100基于Windows和UNIX平台的网络层网管系统，可管理SDH和DWDM设备，并可对其他网管提供CORBA，Q3等接口。
中兴LTE网管操作指导
中兴LTE网管操作指导一、登录LTE网管1.打开电脑，进入操作系统界面。
2.在浏览器中输入LTE网管的IP地址，进入登录界面。
3.输入正确的用户名和密码，点击确认按钮登录。
二、网络监控1.登录后，进入主页界面，点击“网络监控”模块进入网络监控页面。
2.在网络监控页面，可以查看整个LTE网络的运行情况，包括设备状态、连接状态、流量统计等。
3.可以根据需要进行筛选和排序，以便更好地查看和管理网络。
三、设备管理1.登录后，进入主页界面，点击“设备管理”模块进入设备管理页面。
2.在设备管理页面，可以查看和管理所有的设备，包括基站、交换机、路由器等。
3.可以进行设备的添加、删除、配置和状态监控等操作，确保设备的正常运行。
四、指标查询1.登录后，进入主页界面，点击“指标查询”模块进入指标查询页面。
2.在指标查询页面，可以选择需要查询的指标类型和时间，进行查询操作。
3. 查询结果将显示在页面上，可以导出为Excel或PDF格式，方便后续的分析和报告。
五、报表管理1.登录后，进入主页界面，点击“报表管理”模块进入报表管理页面。
2.在报表管理页面，可以选择需要生成的报表类型和时间范围，点击生成按钮生成报表。
六、告警管理1.登录后，进入主页界面，点击“告警管理”模块进入告警管理页面。
2.在告警管理页面，可以查看和管理网络中的告警信息，包括告警级别、告警描述和解决方案等。
3.可以设置告警的级别和处理方式，确保网络的安全和稳定。
以上是一份中兴LTE网管的操作指导，希望能够帮助您更好地进行LTE网络的管理和监控。
ZXWM-32(V1.10)NCP使用E300网管开局方法
使用E300网管初始化ZXWM-32(V1。
10)NCP下面网管以E500 3。
17R1P05为例进行说明对 ZXWM-32(V1。
10)NCP初始化步骤以及中间可能出现的问题，以及相关处理步骤。
在没有配置网管数据，新建一个网员的情况下，需要重新建立这个网员的相关配置数据，如果已经有了网管数据，比如中移西部环中，在有网管数据配置的情况下直接进入步骤四一、在网管上制作配置数据1．新建网元:点击设备管理，点击创建网元，弹出的提示框设备类型选择为ZXWM-32(V1。
10)，其他的按照文档来填写。
填写完成后，点击应用按钮。
(V1。
1设备需要至少建立2个网元，否则DCC和ECC无法配置)2．给网元安装单板:对网元点击右键，点击在线/离线，将网元离线配置单板。
3．配置2个网元的基本数据:需要配置的数据有:DCC配置，ECC路由配置，时钟源配置以及网元的网关IP地址。
如图:1) 配置DCC连接:打开DCC连接界面，根据实际网元配置情况，配置此处2) 配置ECC路由:打开ECC路由窗口，根据实际网元配置情况，配置此处3) 配置时钟源:打开时钟源配置窗口，根据实际网元配置情况，配置此处4) 设置网关IP:打开设置网关IP，如果服务器和网元间通讯经过路由器，则必须配置网关IP为路由器上指定的IP地址，如果没有，则填写网元IP为网关IP。
二、设置子网区域:选中界面上的V1网元，点击系统，点击子网管理，点击V1设置子网区域(见图10-1)。
进入设置界面，点击子网区域管理，点增加，这里增加的是子网，新增加的子网中会有默认的区域，点刚新加的子网，点增加，则是增加区域，默认的子网和区域的ID都是1，子网ID是不能设置为0的(界面有提示)，而区域ID可以设置为0(设置时，界面有提示，可以选择是)，区域ID为0时，对于网元(下层AGENT)来说，区域信息没有任何意义。
(见图10-2)增加完毕后，点应用，界面会提示server将重新启动，请等待几分钟并对网元进行下库;server重新启动后三、设置接入网元设置接入网元(选中一个V1网元，点击设备管理，点击V1设置网关网元，弹出的界面中，每个区域都可以选择一个接入网元) –界面见下图:四、强制下载NCP程序1、将要下载的NCP单板拨码为1和7;2、打开E300 GUI，登录进入主界面，设置要下载程序的网元IP地址为192。
中兴传输 硬件连线及安装28页PPT
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
中兴传输 硬件连线及ቤተ መጻሕፍቲ ባይዱ装
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
E300网管安装过程
我公司的E300网管也叫统一网管，它分为UNIX平台和WIN2000平台，全称为ZXSM-ONM E300。
目前最新的版本号为3.11。
下面主要以WIN2000的环境为例，讲述以下安装经验。
因为license的原因，在WIN2000下运行E300网管须更改硬盘序列号和网卡的MAC地址。
－、修改硬盘序列号
使用分区魔术师3.0版下的ptedit.exe在纯dos环境修改（ptedit.exe可以在win98、winme 运行）或者使用分区魔术师7.0版的ptedit32.exe在图形用户界面下修改(ptedit32.exe可以在win9x、win2k、winxp运行) 硬盘序列号改为：80a4f721
注意：对于硬盘闭锁的情况，建议使用DOS下修改硬盘序列号。
大家对用系统盘引导已经很熟悉了，这里就不再讲述了。
现在以ptedit32.exe为例，讲一下如何修改硬盘序列号。
(DOS下修改同样)
执行后，界面如图一所示
图一
一般情况下，选择图中第一行(图中红圈位置)。
如果硬盘上有厂家预留的保护空间，则选择第二行。
注意：只有Boot Record按钮变成实的，才行。
如图二所示
图二
这时，点击Boot Record按钮，就进入修改界面。
如图三所示
图三
只需要替换图中用红圈圈中的地方。
然后点击Save Changes按钮保存一下。
最后重起系统就好。
注意：只有修改了某个值后，Save Changes按钮才有效。
重起系统后最好在查看以下是否已经修改正确。
二、修改MAC地址。
有两种修改方案（针对网卡固装在主机的方案、网卡可移动的方案）
网卡移动方案：
Windows2000
运行regedit.寻找注册表：
[HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Class\{4D36E972-E325-11CE-BFC1 -08002BE10318}
其下面有0000、0001...等项，找到其中代表你的网卡项，例如是0000。
在该主键下添加字符串项networkaddress，修改内容（这就是你要改成的MAC）地址。
重新启动机器，即成功。
是不是嫌还是有些麻烦，继续在上述主键下，找到NDI/params/networkaddress项，修改里面的paramdesc项目，改成一个名字，如MAC Address，这样你打开网络邻居，查找你网卡中的设置项，发现什么了，呵呵，有一个直接修改MAC Address的选项是不是，改吧，这时，不用重启，你的MAC地址就已经改了。
windows98
[HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Class\net项，更改项目内容与2000相似
经过测试，必须重启机器后更改才生效，所以，最好改装win2000.
网卡固装方案:
运行regedit后:
1、查找 "Wake On Link"、或网卡属性“高级”中键,实际上是定位需要增加的网卡“属性键值”在注册表中的位置；
2、在键“\\005\NDI\params\”新建一项：NetworkAddress,并在此项下新建“字串值”：ParamDesc,并把该值设为：Network Address；
3、进入网卡配置项，进入“高级”，可以看见刚才添加的Network Address项，将其值设为：00b0d08f97ce（新的MAC地址）即可。
三、启动网管
硬盘序列号和网卡的MAC地址修改好后，就可以安装网管了。
E300网管安装大约使用5百多M空间，对于目录没有选择。
装完后，然后用正式的license覆盖原来的license。
就不用修改系统时间。
路径如下：License覆盖路径为X:\Program Files\ZTE\ZXONM-E300\dset\etc （X为盘符）Access.ilm覆盖路径为X:\Program Files\ZTE\ZXONM-E300\ilog\ILM （X为盘符）
用新的license覆盖后，就可以启动网管了。
启动网管也有顺序。
（要记住，不然可能会进不了网管）
顺序如下：
先启动Service目录下的DSET,SYBASE.
然后依次执行db server,parent manager,zxsm-10g manager,zxsm-ii manager。
最后启动gui。
网管登陆用户默认为root，没有密码。
注意：启动SYBASE后，最好等个20-30秒，在执行后续程序。
否则可能会出现“找不到管理者”提示。
四、恢复数据
UNIX下备份的数据与WIN2000备份的数据可以互通，互通就是指UNIX下备份的数据可以在WIN2000平台的网管下恢复，反之亦然。
E300网管默认备份路径为X:\Program Files\ZTE\ZXONM-E300\db （X为盘符）
也可以指定路径，只需要在备份或恢复数据时，指定数据所在地路径即可。
注意：在UNIX下备份的数据要打包（*.tar文件），通过ftp传到PC机上，然后使用WINRAR 工具解包，在恢复就行。
但是在WIN2000下备份的数据，只能一个一个文件传到UNIX机上。
因为UNIX平台下只认tar文件格式，对于PC机上的压缩格式（*.zip,*.rar,*.arj等）不认。
思考题：
1、UNIX平台下的数据如何在WIN2000下恢复（详细过程）？
答：恢复数据过程如下：
1、用网管把数据备份出来
2、把数据打包成TAR格式文件
3、使用二进制格式把文件传到WIN2000机上。
4、用WINRAR解包，然后恢复数据。
2、安装E300网管需要的步骤？
答：步骤如下：
1、修改硬盘序列号
2、修改网卡的MAC的地址
3、用正式的license替换原来的license.。
