剪力墙置换方案(001)
剪力墙置换修复加固施工方案设计
剪力墙置换修复加固施工方案设计引言剪力墙作为建筑结构中的重要承载构件，其在保证建筑整体稳定性和抗震性方面起着关键作用。
然而，随着时间的推移和外界环境的影响，剪力墙很可能会出现破损、裂缝等问题，需进行置换修复加固施工。
本文将详细介绍一种剪力墙置换修复加固施工方案设计。
1.工程概述本项目是对一栋多层住宅楼剪力墙进行置换修复加固施工的工程。
该住宅楼建于20世纪80年代，剪力墙存在多处破损和裂缝，需要进行修复加固工作。
2.定位和分析首先，根据专业技术分析和实地勘测，对剪力墙的破损、裂缝情况进行定位和分析，确定需要置换修复的具体位置和范围。
同时，还要对剪力墙周围的土质情况、地基情况进行调查，以确保后续施工的可行性。
基于定位和分析的结果，设计一套可行的剪力墙置换修复加固施工方案。
具体设计内容包括：-破损剪力墙的拆除与置换：根据破损程度，对破损剪力墙进行逐层逐柱逐墙段的拆除和置换。
拆除过程要注意安全措施，避免对周围建筑和工作人员造成危险。
同时，根据剪力墙的材料和规格，选择合适的新剪力墙进行置换。
-裂缝修复：对存在裂缝的剪力墙进行修复。
根据裂缝的宽度和深度，采用合适的修复材料和技术对裂缝进行填充和封闭，确保修复后的剪力墙具备强度和稳定性。
-加固措施：在剪力墙的外侧或内侧进行加固处理，提高其整体抗震性能。
可采用加固钢筋网片、粘结剂或碳纤维布等材料，增加剪力墙的承载能力。
4.工程施工流程施工过程分为以下几个步骤：-确定施工范围和安全区域。
-拆除破损剪力墙，同时清理垃圾和保护周围建筑物。
-进行新剪力墙的置换。
-进行裂缝修复工作。
-进行剪力墙加固处理。
-进行施工验收和安全检查。
5.施工材料和设备根据工程需要，需要准备以下施工材料和设备：-新剪力墙材料：根据具体情况选择适当的剪力墙材料，如混凝土、砌块等。
-修复材料：如填缝剂、粘结剂、碳纤维布等。
-加固材料：如加固钢筋网片等。
-施工设备：如拆除工具、搅拌机、钢筋切割机等。
高层建筑层间剪力墙混凝土置换加固施工技术
高层建筑层间剪力墙混凝土置换加固施工技术高层建筑层间剪力墙混凝土强度严重偏低，不能满足设计需求，有必要进行混凝土的加固处理。
经过对比筛选，确定采用全面置换加固法进行加固，通过对混凝土置换方案的改进和对方案实施过程的控制，我们圆满的完成了加固任务，并积累了加固施工的经验。
标签：剪力墙;设计;施工工艺;置换加固一、加固方案的比选增大截面法是通过增大原混凝土构件的截面面积来提高建筑物承载力的传统加固方法。
可广泛用于梁、板、柱、墙等混凝土结构的加固。
该方法施工工艺简单，适应性强，设计施工经验成熟。
这种方法的缺点是施工作业时间较长，混凝土施工荷载有限，结构重量增加，加固后建筑物的使用空间减小。
置换混凝土加固法适用于各种结构构件的加固处理，為构件加固后能恢复原貌，不改变原使用空间是使用这种加固法的好处;其缺点是在剔除混凝土方面的工作量大，不但可能伤及原件的钢筋，而且作业时间较长。
二、高层建筑层间剪力墙混凝土置换加固施工技术（一）施工工艺流程先是对施工现场进行勘察，选择合适的位置搭设安全支撑及工作平台，卸荷并剔除局部混凝土，必要时需要将原钢筋除锈或是增加新的钢筋。
在准备工作结束后，对施工区域进行支模和界面处理，然后对其进行混凝土浇筑工作，如果施工存在缺陷，那就还需要对缺陷部分进行修复工作，最后对施工的整体质量进行检验。
（二）混凝土墙置换卸载方案该方案抓住了原结构卸载和整体拆除剪力墙支撑顶的关键。
1、原结构卸荷墙在梁板自重作用下产生内力。
如果直接拆除墙体，结构将会有倒塌的危险。
因此，墙体必须卸荷，即采用临时支撑体系来代替墙体受力。
卸荷方式采用脚手架和千斤顶。
2、脚手架在需要拆除的结构墙相邻区格内满堂布置，脚手架的搭设参数通过计算确定。
在需要拆除的结构墙旁边，设置千斤顶进行卸载有两个作用：一是提供一个刚性支点;二是可以控制梁端与墙连接位置的标高。
3、施工技术要求1、用于置换的灌浆料采用强度等级不低于C35 的自密实补强料，需良好级配，良好和易性，无收缩，流动性大，坍落度≥160mm。

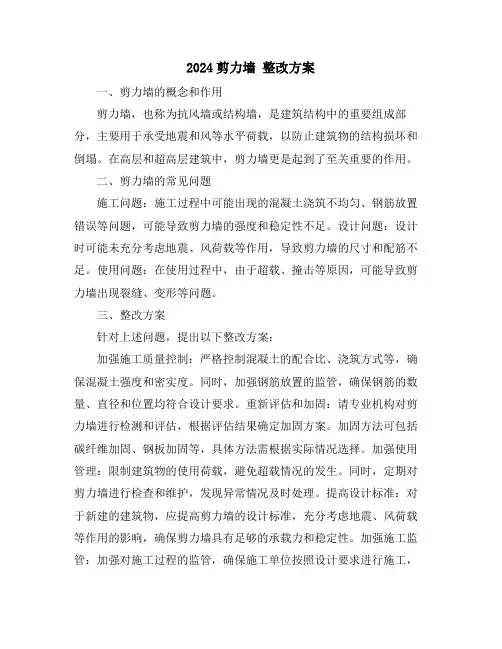

2024剪力墙 整改方案
2024剪力墙整改方案一、剪力墙的概念和作用剪力墙，也称为抗风墙或结构墙，是建筑结构中的重要组成部分，主要用于承受地震和风等水平荷载，以防止建筑物的结构损坏和倒塌。
在高层和超高层建筑中，剪力墙更是起到了至关重要的作用。
二、剪力墙的常见问题施工问题：施工过程中可能出现的混凝土浇筑不均匀、钢筋放置错误等问题，可能导致剪力墙的强度和稳定性不足。
设计问题：设计时可能未充分考虑地震、风荷载等作用，导致剪力墙的尺寸和配筋不足。
使用问题：在使用过程中，由于超载、撞击等原因，可能导致剪力墙出现裂缝、变形等问题。
三、整改方案针对上述问题，提出以下整改方案：加强施工质量控制：严格控制混凝土的配合比、浇筑方式等，确保混凝土强度和密实度。
同时，加强钢筋放置的监管，确保钢筋的数量、直径和位置均符合设计要求。
重新评估和加固：请专业机构对剪力墙进行检测和评估，根据评估结果确定加固方案。
加固方法可包括碳纤维加固、钢板加固等，具体方法需根据实际情况选择。
加强使用管理：限制建筑物的使用荷载，避免超载情况的发生。
同时，定期对剪力墙进行检查和维护，发现异常情况及时处理。
提高设计标准：对于新建的建筑物，应提高剪力墙的设计标准，充分考虑地震、风荷载等作用的影响，确保剪力墙具有足够的承载力和稳定性。
加强施工监管：加强对施工过程的监管，确保施工单位按照设计要求进行施工，避免出现偷工减料、施工质量不达标等问题。
同时，加强监理单位的监管力度，确保监理单位能够履行职责，对施工质量进行严格把关。
推广新技术：积极推广新的施工技术和材料，例如高强度混凝土、高性能钢材等，提高剪力墙的承载力和稳定性，降低维护成本。
建立完善的维护制度：建立完善的剪力墙维护制度，定期进行检查和维护，及时发现和处理问题。
同时，建立剪力墙的监测系统，实时监测剪力墙的状态，为维护和管理提供数据支持。
加强宣传教育：加强对建筑从业人员的宣传教育，提高他们对剪力墙重要性的认识，增强他们的责任感和安全意识。
剪力墙置换修复加固施工方案
御龙山2-3-1503剪力墙修复处理施工方案四川省建筑新技术工程公司二O一五年八月七日第一章编制说明本《施工方案》经四川省建筑新技术工程公司根据御龙山2-3-1503住户施工现场实际情况及相关规范要求编制而成。
根据本工程设计特点和功能要求，本着对业主资金的合理利用，对工程质量的高度责任感，我们的编制原则是“经济、科学、合理、优质、安全、高效”，同时注重一些先进工艺的运用，提高工程科技含量，使工程质量与工期得到有效控制。
本施工方案不但在施工方法的选择上力求科学合理经济，而且对结构加固、房屋维修等建筑业一些通病提出了具体的应对措施，相信在此施工方案的指导下，定能为工程一次性验收合格及加快施工进度提供有力的技术支持。
第二章修复处理主要依据一、加固修复依据《混凝土结构加固技术规范》CECS25:90；《混凝土结构工程施工质量验收规范》GB50204-2011版《建筑工程质量检验评定标准》GBJ301-2002《水泥基灌浆材料应用技术规范》（GB/T50448-2008）二、修复处理主要材料1、水泥及混凝土：加固用混凝土强度等级：采用早期膨胀第Ⅳ类水泥基灌浆料（加粗骨料），其性能满足《水泥基灌浆材料应用技术规范》GB/T50448-2008第4.1.1条的要求，其抗压强度≥60MPa。
高强无收缩灌浆料是一种水泥基自流型微膨胀修补材料，具有早强、高强、自流动和微膨胀等特性，适用于混凝土结构的加固改造等工程。
产品特点:早强、高强：1-3天抗压强度可达30-50Mpa以上， 28天强度最高可达60Mpa以上。
具有高自流性：现场加水搅拌即可使用，不需振捣便可填充全部间隙。
微膨胀性：灌浆后无收缩，保证新旧混凝土之间紧密接触。
冬季施工性：最低允许在-10℃气温下进行室外施工。
耐久性：本品属无机胶结材料，使用寿命大于混凝土使用寿命，经200万次疲劳试验， 50次冻融循环实验，强度无明显变化。
第三章施工方案修复处理主要施工步骤：剪力墙受损区域松散混凝土剔除及清理→钢筋绑扎恢复→原混凝土表面涂刷水泥净浆→模板支设及封边→高强度灌浆料浇筑→养护验收附图：一、剪力墙松散混凝土剔除及清理将受损剪力墙松散的混凝土采用人工轻敲细打方式彻底剔凿干净，为保证修复区域混凝土的浇筑质量，可适当扩大混凝土的剔除范围。

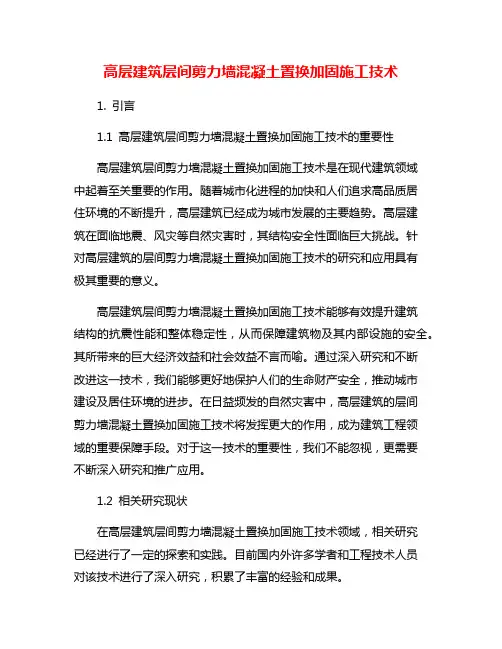

高层建筑层间剪力墙混凝土置换加固施工技术
高层建筑层间剪力墙混凝土置换加固施工技术1. 引言1.1 高层建筑层间剪力墙混凝土置换加固施工技术的重要性高层建筑层间剪力墙混凝土置换加固施工技术是在现代建筑领域中起着至关重要的作用。
随着城市化进程的加快和人们追求高品质居住环境的不断提升，高层建筑已经成为城市发展的主要趋势。
高层建筑在面临地震、风灾等自然灾害时，其结构安全性面临巨大挑战。
针对高层建筑的层间剪力墙混凝土置换加固施工技术的研究和应用具有极其重要的意义。
高层建筑层间剪力墙混凝土置换加固施工技术能够有效提升建筑结构的抗震性能和整体稳定性，从而保障建筑物及其内部设施的安全。
其所带来的巨大经济效益和社会效益不言而喻。
通过深入研究和不断改进这一技术，我们能够更好地保护人们的生命财产安全，推动城市建设及居住环境的进步。
在日益频发的自然灾害中，高层建筑的层间剪力墙混凝土置换加固施工技术将发挥更大的作用，成为建筑工程领域的重要保障手段。
对于这一技术的重要性，我们不能忽视，更需要不断深入研究和推广应用。
1.2 相关研究现状在高层建筑层间剪力墙混凝土置换加固施工技术领域，相关研究已经进行了一定的探索和实践。
目前国内外许多学者和工程技术人员对该技术进行了深入研究，积累了丰富的经验和成果。
一方面，国内外许多学术期刊和国际会议上已经发表了大量关于高层建筑层间剪力墙混凝土置换加固施工技术的论文和研究成果。
这些研究从不同角度对该技术的原理、施工过程、施工中的问题及解决方法等方面进行了详细的分析和研究，为理论和实践的不断深化提供了重要参考。
许多建筑设计院、施工单位和科研机构也积极开展了关于高层建筑层间剪力墙混凝土置换加固施工技术的工程实践和研究工作。
他们在实际工程项目中不断积累经验，总结实践中的成功经验和教训，为技术的改进和提升提供了宝贵的经验。
相关研究现状显示出高层建筑层间剪力墙混凝土置换加固施工技术已经得到广泛关注和认可，有望在未来得到更多的应用和发展。
2. 正文2.1 高层建筑层间剪力墙混凝土置换加固施工技术的原理混凝土置换加固的原理是通过在原有混凝土结构中注入新的混凝土，使得整体结构变得更加坚固和稳定。
墙体轴线位移剪力墙处理方案
墙体轴线位移剪力墙处理方案第一篇：墙体轴线位移剪力墙处理方案墙体轴线位移处理方案剪力墙墙体轴线位移处理方案本工程名称为XXXXXXXX工程，位于天津市XXXXXX，为住宅商品房项目。
地下局部一层，地上十八层，剪力墙结构，现已施工至五层。
在对首层墙体剪力墙进行检测时，发现局部墙体轴线偏移过大，经过公司总工与项目部管理人员共同研究决定将局部偏差过大的墙体剔除，重新浇筑膨胀细石混凝土。
一、支撑设计：本工程局部拆除墙体施工部位在首层，现该部位墙体已施工到五层，顶板施工至四层。
因本工程处理时为停工整改状态，可将该楼板部位的动荷载去除，楼板上的动荷载可不考虑在内，在对墙体拆除前必须对以上墙体进行支撑，将首层墙体承受的上部荷载卸除，支撑成为本工程的最重要的施工环节。
1．支撑安装位置：经过研究，按设计图纸首层及以上墙体均为钢筋混凝土剪力墙结构，剪力墙为竖向承重构件，用于承受上部墙体重量及其他荷载重量，现首层墙体拆除时剪力墙部位形成洞口，首层以上钢筋混凝土剪力墙由竖向承重构件变为水平承重构件，首层以上二、三层墙体按梁考虑进行计算。
墙体两侧为洞口，如果拆除墙体，最易破坏的是门洞口连梁，把支撑设于洞口连梁部位，增加竖向承重构件，用来承受上部墙体及楼板荷载。
2．支撑选择：本工程的支撑设于洞口内侧，设两道水平支撑（详见附图）。
3．支撑结构卸荷支撑施工方法：3.1采用垂吊法确定洞梁上下支撑轴心位置。
3.2从首层自下而上将支撑支顶到位，并在两侧做拉杆加固。
3.3支撑完毕后，逐个检查，确保支撑的接合度、牢固度、平稳度，重点检查垂直度及是否扭曲变形，如有变形及时调整更换。
4．首层顶板混凝土楼板的支撑：首层局部剪力墙顶板两侧采用钢管进行支撑，本支撑作用仅是承受楼板自重及板上动荷载。
楼板支撑可在楼板两侧搭设双排钢架管支撑，间距1m，在楼板上先铺设木脚手垫板，搭设钢管架立柱，立柱间距1m，双排布置，在立杆顶部设油托，油托上用100*100木方将楼板顶紧，在立柱上搭设横杆连接，两排立柱之间用小横杆拉结。
剪力墙整改方案
剪力墙整改方案剪力墙是结构工程中常用的措施，用以增强建筑物的稳定性和抗震能力。
但是，在实际建设中，剪力墙的设计和施工也存在一些问题，比如超设计、过小断面、钢筋布置不合理等。
这些问题不仅影响了建筑物的稳定性，还会给人民生命财产带来危害。
因此，要加强对剪力墙的整改和加固，保障公众的安全。
一、整改措施1. 实地勘察首先，必须对存在问题的剪力墙进行实地勘察，包括结构、布置、连接部位等方面。
通过勘察，了解剪力墙的实际情况，为后续加固工作做好准备。
2. 加固设计对于存在问题的剪力墙，需要进行加固设计。
首先，根据剪力墙的实际情况，结合当地的抗震要求，采取一定的加固措施。
加固措施包括增加钢筋数量、更换强度更高的材料、加宽剪力墙的断面等。
其次，进行加固的设计也需要满足可靠性、经济性和实用性的要求。
3. 施工加固加固设计完成后，需要在实际施工中认真执行。
主要包括以下几个方面：首先，施工人员需要严格按照设计要求进行施工，合理安排施工进度，确保加固工程质量。
其次，对于施工中出现的问题，及时进行处理和修改，杜绝隐患。
4. 加固验收当整改和加固施工完成后，需要进行验收。
验收的目的是确保剪力墙的性能符合有关标准和要求，能够满足抗震要求。
验收应该由具有相应资格的专业机构进行，验收结果应该详细记录，收集验收报告，保留相关证明材料。
二、加固方案1. 减小剪力墙的受力范围由于地震的能量较大，同时剪力墙的刚性较高，两侧的竖向承载墙进行约束后，地震力一旦作用在剪力墙上，剪力墙的受力范围将非常广泛。
因此，我们可以通过减小剪力墙的受力范围来增强其抗震能力。
这可以通过在剪力墙两侧增加竖向建筑墙、增加杆柱跨度来实现。
2. 增加剪力墙厚度在增加剪力墙的厚度时，应该首先考虑其承载能力。
厚墙不但可以增加剪力墙的强度，还可以增加其刚度，从而提高其抗震性能。
3. 加强钢筋布置剪力墙的抗震性能与其钢筋的布置有关。
因此，我们可以加强剪力墙中的钢筋布置，提高它的承载能力和抗震能力。
高层建筑层间剪力墙混凝土置换加固施工技术
高层建筑层间剪力墙混凝土置换加固施工技术随着城市化的加速发展，高层建筑的数量不断增加，而这些高层建筑往往存在着安全隐患，尤其是在地震等自然灾害发生时容易出现结构损坏的情况。
对于高层建筑的加固工程显得尤为重要。
在高层建筑的加固工程中，层间剪力墙混凝土置换加固技术是一种常用的加固方法，它能够有效地提高建筑结构的抗震能力。
本文将对高层建筑层间剪力墙混凝土置换加固施工技术进行介绍和详细分析。
一、层间剪力墙混凝土置换加固原理层间剪力墙混凝土置换加固技术是指在构筑物的钢筋混凝土（RC）框架结构中，在各层之间构建加固梁和加固柱，采用高强混凝土进行置换加固，提高原结构的整体抗震能力。
在这种施工技术中，通过置换加固来加固原有的混凝土结构，能够更加有效地提高结构的承载能力和抗震能力。
在进行混凝土置换加固时，首先需要对原有结构进行详细的勘察和分析，确定加固的具体位置和范围。
然后，在加固位置和范围内进行开孔、清理和处理原结构，并进行钢筋的加固和混凝土的置换加固，最终使原有结构和加固部分形成一个整体，提高整体结构的抗震能力。
1. 设计方案确定：在进行层间剪力墙混凝土置换加固施工之前，首先需要由专业的设计人员进行详细的设计方案确定。
设计方案确定的关键是确定加固的具体位置和范围，确定加固所需的混凝土强度等参数，并制定施工工艺方案和施工组织设计。
2. 施工前的准备工作：施工前，需要对加固部位进行详细的勘察和测量，并制定详细的施工图纸。
还需要进行原结构的处理和准备工作，包括清理、打磨、喷砂等。
3. 钢筋加固：在进行混凝土置换加固之前，首先需要对原有结构进行钢筋加固。
这一步是为了提高原有结构的承载能力，为后续的混凝土置换加固做好准备。
5. 加固部位的连接处理：在进行混凝土置换加固之后，还需要对加固部位进行连接处理，包括加固梁和加固柱的连接，以及加固部位与原有结构的连接等，确保加固部分能够与原有结构形成一个整体。
6. 验收和监测：在进行混凝土置换加固之后，还需要进行验收和监测工作，确保加固部分的质量和性能达到设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
恒大金碧天下1068-1070号高层住宅墙体混凝土置换方案编制：审批：南通建筑工程总承包有限公司恒大金碧天下项目目录一、工程概况 (2)二、支撑设计： (2)1．支撑的安装位置： (3)2．支撑的选择： (3)3．该结构卸荷支撑施工方法及步骤： (3)4．置换层顶板混凝土楼板的支撑： (4)5、剔凿拆除要求 (4)三、墙体剔凿拆除施工 (5)四、施工过程中的监控施工过程中的为拆除墙体上部墙墙体的应变监控和应力监控 (7)五、钢筋工程 (8)六、模板施工 (8)七、混凝土浇筑施工 (9)八、剪力墙置换部位 (10)九、附图 (10)恒大金碧天下1068-1070#楼墙体置换施工方案一、工程概况本工程名称：恒大金碧天下1068-1070#高层住宅楼，剪力墙结构，现场已施工至32层封顶。
在对墙体的混凝土进行回弹测试检查时，发现部分墙体下部1-1.5m处混凝土强度不能满足设计要求，原混凝土墙体设计要求为15层C35、10-14层C40、5-9层C45，根据砼回弹强度检测值，混凝土强度不能达到设计要求。
根据公司技术部的要求，采用将混凝土强度达不到设计要求的墙体剔除，重新浇筑符合设计要求的混凝土，将墙体进行置换。
由于未达到设计要求的墙体较多，墙体置换现无成熟的施工工艺，不宜进行大面积施工。
采用已通过置换的68#楼二层一段墙体试点进行，通过进行施工已积累了经验，混凝土的实际抗压强度为35.5Mpa，层高3米，墙体厚度200mm，根据剪力墙的长短，按照墙总长度取墙1/2的长度分段剔凿进行换置墙体混凝土。
二、支撑设计：本工程为墙体置换工程，墙体置换施工层，该部位墙体已施工至顶层，顶板已施工至顶层。
置换层墙体承受以上置换层至32层墙体的自重及墙体两侧楼板荷载，因本工程已主体于完工状态，可将该楼板部位的活荷载去除，楼板上的活荷载可不考虑在内，在对墙体拆除前必须对以上墙体进行支撑，将置换层墙体承受的上部荷载卸除，支撑成为本工程的最重要的施工环节。
1．支撑的安装位置：经过咨询建筑科学研究院结构工程师，剪力墙结构，已施工至顶层，处于完工状态，可不考虑施工活荷载，本次置换层墙体。
按设计图纸墙体均为钢筋混凝土剪力墙结构，剪力墙为竖向承重构件，用于承受上部墙体重量及其他荷载重量，置换墙体时需按照置换表中的部位层墙体每次拆除该墙体1/2进行，以上钢筋混凝土剪力墙体由竖向承重构件变为水平承重构件，如果拆除墙体，按结构工程师提供的意见，最易破坏的是门洞口连梁的侧，把支撑设于洞口连梁的侧，增加竖向承重构件，用来承受上部墙体及楼板荷载。
2．支撑的选择：本工程的支撑设于洞口侧，该支撑承受的竖向荷载经计算约为25T，支撑采用公司独立支撑，支撑的计算书见附件，支撑的布置范围为上三层、下三层。
支撑的做法详附件施工图纸。
3．该结构卸荷支撑施工方法及步骤：3.1、按设计要求、采用垂吊法确定每层洞口梁上下钢板垫板的轴心位置（即支撑轴心），并在梁上、梁下弹出轴心线。
3.2、将垫板上下找平，采用限位楔、座浆方式预座钢板垫板。
3.3、在上述工作完成之后，根据每层实测尺寸、放样、自上而下逐层备料。
以便卸荷支撑时。
3.4、自下而上，将卸荷独立支撑实施反向千斤顶卸荷顶升力每根500kg左右，使独立支撑顶紧砼连梁。
3.5、预顶立施加均衡完毕后，支撑下端板与垫板之间隙采用3-8mm 楔铁楔紧，楔铁与支撑下端及垫板点焊。
3.6、逐层而上，完成独立支撑的支设。
3.7、支撑完毕后、逐个节点检查，确保支撑的接合度、牢固度、平稳度，重点检查垂直度及是否扰曲变形，如有及时调整更换。
4．置换层顶板混凝土楼板的支撑：置换层顶板的支撑采用钢架管进行支撑，本支撑作用仅是承受楼板的自重及楼板上活荷载。
楼板的支撑可在楼板的两侧搭设双排钢架管支撑，间距1.0米，在楼板上先铺设木垫板，搭设钢架管立柱，立柱间距1.0米，双排布置，在立杆顶部设可调节顶托，顶托上用100*100方木将楼板顶紧。
在立柱上搭设横杆连接，两排立柱之间用小横杆拉结。
5、剔凿拆除要求一条混凝土墙体分二次剔凿拆除，一侧开始四段混凝土墙体分为1、3、交替拆除，洞口上连梁混凝土符合设计要求无需拆除。
三、墙体剔凿拆除施工在钢支撑完成后，经检查验收后方可进行墙体的拆除施工。
本工程的拆除施工分二次进行，第一次将一侧的钢筋混凝土墙体按照1m隔1m跳缺拆除，并置换完成后，第二次在一侧的墙体混凝土强度达到要求后，将钢支撑拆除后，在拆除洞口上部混凝土连梁。
拆除分段施工示意图如下：（层板面）2.880（层顶板）钢支撑墙体分段拆除图（1、3）第一次拆除墙体、（2、4）第二次拆除墙体1、首先用人工先剔凿掉墙体局部保护层露出钢筋、或用钢筋扫描仪扫描，找出钢筋的位置，观察钢筋的分布情况，根据原墙体钢筋的设计间距，就可以大概了解钢筋的位置，可在墙体上标出钢筋的位置，以便成孔时避免或少伤钢筋，为以后修复钢筋创造很好基础。
2、需置换墙体剔凿，拆除采取风镐破碎及电锤剔凿相结合的施工方法，风镐剔凿时应在钢筋网中间的混凝土位置进行，不可直接剔凿钢筋，在接近钢筋的位置时可用人工剔凿。
拆除时可以由上至下逐步剔凿拆除。
直至剔凿拆除完成。
3、人工修整洞口边缘，保持、平整。
4、拆除完成后的混凝土垃圾及时清走，不得堆积在楼板上。
四、施工过程中的监控施工过程中的为拆除墙体上部墙墙体的应变监控和应力监控1、变形观测（应变观测）：变形观测可在置换层墙体上、及以上层墙体上弹出水平线，在相邻不拆除的墙体上设水平点作为参考的水平点，在拆除过程中观测拆除置换层墙体上上层墙体的水平线的与相邻墙体水平点变化情况，如在拆除过程中发现水平线有变化较大时，应立即停止拆除施工，采取措施后方可进行。
2、应急支撑措施：当上部墙体的应变较大时，应立即进行临时支撑。
临时支撑采用HN250*125*6*9型钢，临时支撑准备两套，支撑于已拆除墙体的部位，使钢支撑直接顶紧上部墙体，与混凝土的构件连接同上节钢柱支撑并且浇筑于混凝土墙体内。
五、钢筋工程1、将已完工作面内受损钢筋，按相应规范调整、修复、补强。
将钢筋表面粘接的混凝土块等杂物，可用人工剔凿、钢丝刷等清理干净。
对于在拆除过程中弯曲的钢筋，采用人工钢筋扳手调直。
对于在拆除过程中风镐剔凿破坏到钢筋的，钢筋表面出现坑等截面缩小的，可以将此处钢筋切断，新增加钢筋，与原钢筋进行焊接，焊接长度符合规范要求。
六、模板施工1、施工材料：100×50木枋、竹胶模板、M12紧固螺栓5-10mm、聚苯板、海面压条、脚手管、界面处理剂。
2、模板支设方式见附图——支模示意图。
3、支模板前，用胶液将聚苯板粘贴于已剔除洞口竖向立面，使新灌砼与原砼部分形成界面，以便在后续施工剔凿是减小对新浇部分的影响。
4、支模前、复检墙体内钢筋的调整修整情况、清除杂物，渣土，钢筋及墙界面处理剂。
5、模板与保留砼结合处，用海面压条封堵、封闭，以减少漏浆。
6、模板及其支架须足够的强度，刚度及稳定性，为防止浇筑是模板膨胀，影响墙体平整度，水平向采用100×50木枋，附已M12紧固螺栓加强，料斗附以活动支座顶紧。
7、在顶板部位按预留浇注口将模板支设成喇叭形。
七、混凝土浇筑施工1、浇注口的设置：工程砼浇注实际采用的是高位接料漏斗法，混凝土浇注口设于置换层顶板上层墙体的两侧，浇注口大小为150*150mm，用人工将浇注口处砼剔除，保留钢筋，并设计了补浆口及放气口、接料漏斗口高于混凝土浇筑面200-300mm。
2、混凝土：混凝土采用商品混凝土，混凝土标号比原墙体混凝土设计标号高一个等级，砼中的石子粒径不宜过大，10-20mm，砼具有良好的流动性。
3、浇注砼开始后，必须连续进行，不能间断，并尽可能缩短浇注时间。
4、混凝土的振捣采用插入式振动棒，按施工规范要求进行振捣。
在混凝土强度达到50%以上即可拆除模板，但钢支撑在混凝土强度达到100%后方可拆除。
八、剪力墙置换部位68-15/68-B~68-C（6、5、7、11层下部1.5m）；68-10/68-H~M（13层）68-15/68-G~68-E（15层）69-8/69-C~69-B （4层）69-12/69-Q~69-P （5层）69-8/69-C~69-B （5层下部1.5m）69-8/69-B~69-C、69-8/69-E~69-F （12层下部1m）69-11/69-C~69-D (14、15层）70-15/70-B~70-D （2、3层下部1.5m）70-7/70-A~70-B 、70-2/70-A~70-E、70-E/70-2~70-5、70-F/705~70-7、70-22/70-A~70-C（11层）九、附图支撑计算;①上支撑第三层斜杆计算考虑被置换混凝土墙上面第三层的混凝土墙破坏混凝土抗压强度P=35.5Mpa.根据上图被置换混凝土的示意图。
可知S=3.2×0.2=0.64㎡层高h=3m 可知混凝土的体积V=0.64×3=1.92㎡.m当混凝土的承载状态达到抗压强度状态时，压力为F=P.S=0.64×35500000=22720000N因为混凝土分两部分置换。
所以实际f=½×22720000=11360000N把混凝土承受的力全换算成斜钢管承受的力钢管选型先选取的钢管允许荷载是40KN，允许高度3.8m外径89，壁厚3.5由于布置的斜杆距离混凝土的水平距离150㎜，层高3000㎜所以斜杆可考虑成竖杆计算,考虑斜杆承载极限状态的根数nn=f/40000=11360000/40000=284根,一边的根数=½×284=142 每根杆的间距l=142÷3200=45㎜②上支撑第二层斜杆第二层可以直接考虑只承受上面一层的混凝土墙的自重C35钢筋混凝土的密度大约是2440㎏/㎡.mG=2440×10×1.92=46.08KN=46080N每一根斜杆承受的力F1=46080÷284=162N远小于40KN所以满足，同理可算得第一层斜杆也满足上面竖杆计算竖杆承受的力应要大于斜杆，应与斜杆对应配置，所以竖杆的根数n1=284根。
竖杆承受斜杆传来的竖向荷载，有个叠加过程，所以竖杆的承载力应该大于斜杆竖杆的选型选允许荷载60KN,允许高度3.8m，外径108，壁厚4斜杆支撑斜杆最上面一层传40KN，以下每层传162N.传至最下面一层的力大约为F2=40000+162×5=40810N小于60000N所以满足。
同理可以算出下面的支撑应同上面的配置钢管相对应，也满足。
最不利的截面验算根据现场混凝土的拙出，发现墙，板，梁并没有发生较大，较明显的变形，所以推论出，双向板和梁，墙发生了内力重分布，所以现在就只验算板的受力情况。
