惰性气体手套箱技术要求
实验：双排管和手套箱技术
检查双排管系统是否正常，确 保所需试剂和仪器已准备好。
开始实验
按照实验步骤，将试剂和样品 加入双排管系统的相应部分， 启动系统进行实验。
数据记录
实时记录实验数据，如温度、 压力、流量等关键参数，以及 任何异常情况。
实验结束
完成实验后，关闭双排管系统 ，清理现场，整理实验数据和
结果。
双排管系统的应用场景
02 03
数据分析
通过对气体混合物的组成和浓度的数据分析，我们发现手套箱内的气体 混合物分布均匀，浓度波动较小。同时，流速的增加会使气体混合物的 组成和浓度发生变化。
实验结论
手套箱在气体混合物的组成和浓度控制方面表现出较好的性能，适用于 需要高精度控制气体混合物的实验。
结果对比与讨论
结果对比
通过对比双排管和手套箱的实验结果，我们发现两种实验结果存在一定的差异。双排管的传热性能较 好，适用于传热过程；而手套箱在气体混合物的组成和浓度控制方面表现出更高的精度和稳定性。
手套箱技术能够提供一个无 氧、无水的操作环境，有效 保护样品免受外界污染。
通过对比实验，发现双排管技 术和手套箱技术相结合能够进 一步提高实验结果的准确性和
可靠性。
未来研究方向
01
深入研究双排管和手套箱技术的原理和机制，提高技术的性能 和稳定性。
02
探索双排管和手套箱技术在其他领域的应用，如环境监测、生
材料准备
根据实验需求，准备合 适的材料，如手套箱箱 体、手套、密封圈、连
接管等。
箱体安装
将箱体固定在合适的位 置，确保稳定可靠。
手套安装
连接管安装
将手套安装在箱体的开 口处，确保密封良好。
将连接管连接到手套上， 确保连接牢固，无泄漏。
手套箱使用规定
手套箱使用规定1.未经培训者，请勿擅自操作！2.往手套箱放入特殊药品或非常规物品前请咨询！3.使用者不能留长指甲，不能带手表、戒指或其他有潜在损坏手套的饰品进行操作；操作者在手套箱的手套内外均要再带手套。
4.使用前请先查看面板上显示的工作压力范围，保证在±4mbar之间；水分和氧气含量均应保持在<0.1ppm；钢瓶必须有足够气体提供来完成操作（即压力表要保证有示数）5.从箱外将物品移入箱内（1）打开外舱门；（2）将物品放入前舱内（确认物品能够承受抽真空）；（3）关闭外舱门；（4）连续三次“抽真空-充气”（5）打开内舱门，将物品移入箱内。
6. 在手套箱内操作，注意保持整洁，镊子等尖状物使用时要格外小心，以防刺破手套；电解液使用完毕及时盖好；物品用完放回原位；压完电池要用纸擦干净压片机上的电解液；废弃物放入废物箱；操作完毕检查以上各项无误再出舱。
7. 从箱内将物品移出箱外（1）打开内舱门；（2）将物品放入小舱内；（3）关闭内舱门；（4）打开外舱门；（5）将物品移出小舱；（6）关闭外舱门。
（7）连续三次“抽真空-充气”8. 在5、7中涉及到小舱的打开与关闭时，请尽可能保持小舱上把手的位置不变，以防改变位置后影响小舱的密封。
6.每次操作完毕，务需认真填写“使用记录”；使用记录一般包括时间，水氧含量，操作人，何种操作（如进出样品，再生，清洗箱体，清洗水探头等）7.进入和退出手套时动作不要太快，以防循环系统自动关闭。
8.用完手套箱注意关灯。
9.手套箱左侧水龙头接有循环水，请不要关闭。
10.操作者要经常检查手套是否有破损或有无其他异常情况，有情况及时报告管理人。
11.不允许擅自带非本实验室人员在手套箱上从事任何操作。

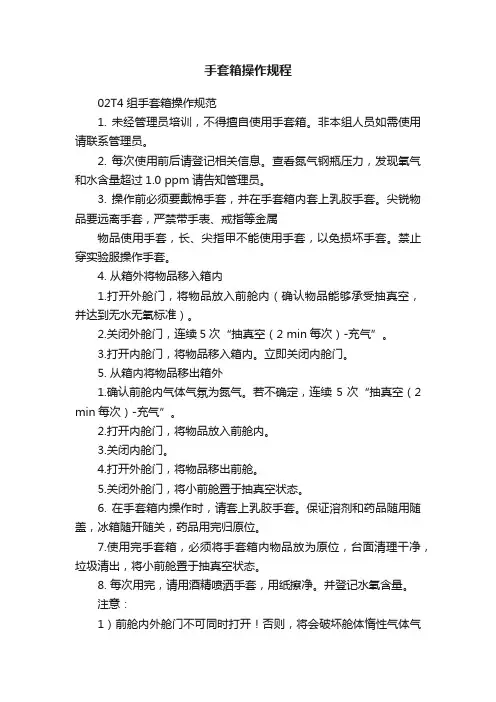

手套箱操作规程
手套箱操作规程02T4组手套箱操作规范1. 未经管理员培训，不得擅自使用手套箱。
非本组人员如需使用请联系管理员。
2. 每次使用前后请登记相关信息。
查看氮气钢瓶压力，发现氧气和水含量超过1.0 ppm请告知管理员。
3. 操作前必须要戴棉手套，并在手套箱内套上乳胶手套。
尖锐物品要远离手套，严禁带手表、戒指等金属物品使用手套，长、尖指甲不能使用手套，以免损坏手套。
禁止穿实验服操作手套。
4. 从箱外将物品移入箱内1.打开外舱门，将物品放入前舱内（确认物品能够承受抽真空，并达到无水无氧标准）。
2.关闭外舱门，连续5次“抽真空（2 min每次）-充气”。
3.打开内舱门，将物品移入箱内。
立即关闭内舱门。
5. 从箱内将物品移出箱外1.确认前舱内气体气氛为氮气。
若不确定，连续5次“抽真空（2 min每次）-充气”。
2.打开内舱门，将物品放入前舱内。
3.关闭内舱门。
4.打开外舱门，将物品移出前舱。
5.关闭外舱门，将小前舱置于抽真空状态。
6. 在手套箱内操作时，请套上乳胶手套。
保证溶剂和药品随用随盖，冰箱随开随关，药品用完归原位。
7.使用完手套箱，必须将手套箱内物品放为原位，台面清理干净，垃圾清出，将小前舱置于抽真空状态。
8. 每次用完，请用酒精喷洒手套，用纸擦净。
并登记水氧含量。
注意：1）前舱内外舱门不可同时打开！否则，将会破坏舱体惰性气体气氛。
2）舱体内为真空时，舱门不能打开，必须将舱体内压力补充到常压后开门。
3）大舱门在舱体处于负压状态下，请勿再拧紧手柄。
否则舱门容易变形，且舱体充满氮气后无法打开。
4）发现水氧数值异常、工作气压力不足、舱体有异常声响或压力异常时，应立即与管理员联系！5）小物品尽量从小前舱出入，以节省气体！尽量避免将吸水性的物质（例如：纸，布等）放入箱体内。
若需使用大舱请联系管理员。
6）请确保进入手套箱的物品和药品达到无水无氧标准。
另外用Schlenk瓶转移药品等进手套箱时，请将Schlenk瓶抽真空。
手套箱操作规程指导书
一．操作前的工作：1、检查氮气瓶里是否有氮气，氮气要及时更换，氮气的输出压力设定为0.5mpa。
2、检查真空泵是否正常开启。
3、检查手套箱内循环是否打开。
（净化柱-I或净化柱-II要打开其中的一个）4、检查设定里的上限压力应为+1，下限压力为05、检查氧和露点是否正常（氧为0.1ppm以下，露点-40以上）6、过度舱真空泵应处于常开状态二．大小舱的操作：（大仓一般放大件，小仓一般放工具）大仓手套箱外的物品往里放1、把手套箱内的大仓门关紧2、打开大仓外面的门3、放入物品4、关紧大仓外面的门5、抽真空抽到-1.0（抽真空按大仓右下角的绿色按钮，按下不松开。
）6、放氮气放到0（放氮气按大仓右下角的橙色按钮，按下不松开。
）7、打开手套箱内的大仓门取出物品手套箱内的物品往外拿1、把大仓的二个门关紧2、抽真空抽到-1.0（抽真空按大仓左下角的绿色按钮，按下不松开。
）3、放氮气放到0（放氮气按大仓左下角的橙色按钮，按下不松开。
）4、打开大仓里面的门把物品放入大仓内5、关紧大仓里面的门6、打开大仓外面的门把物品取出。
7、关紧大仓外面的门。
小仓手套箱外的物品往里放1、把手套箱内的小仓门关紧。
2、打开小仓外面的门。
3、放入物品。
4、关紧小仓外面的门。
5、清洗使小仓内处于-0.1（把小仓外的手柄扳到清洗）。
6、抽气使小仓内处于0（把小仓外的手柄扳到抽气）。
7、打开手套箱内的小仓门取出物品。
手套箱内的物品往外拿1、把小仓的二个门关紧。
2、清洗使小仓内处于-0.1（把小仓外的手柄扳到清洗）。
3、抽气使小仓内处于0（把小仓外的手柄扳到抽气）。
4、打开小仓里面的门把物品放入小仓内。
5、关紧小仓里面的门。
6、打开小仓外面的门把物品取出。
7关紧小仓外面的门。
三．操作注意事项：1、系统工作中真空泵应保持开启状态。
2、当箱内氧气浓度超出200PPM时，应通知设备维修人员进行系统操作，否则会破坏水、氧净化系统3、在启动循环前做检查，是否在进行箱体情况或再生。
手套箱日常操作注意事项
必要条件： 房间 地面条件 间隙
室温 +15 到 +30 干燥，通风良好 坚固 平整 离开墙体至少 600mm，另加手套，过渡舱等足够的操作空间
2、3 系统改装
原则上任何 MBRAUN 系列的手套箱的改装都应该由 MBRAUN 技术人员完成。
3、3 清洗水探头
建议：MBRAUN 建议探头每三个月维护一次。
为达到理想的水分测量，建议三个月内检查一次水探头。 日常的维护包括清洗 MB MO-SE-1 并用磷酸润湿。拆装和维护水探头需要如下部件： 软的、吸水的、无纤维的布 少量的磷酸 H3PO4 防护用具 包括手套和护目镜 盲板
注意：当使用磷酸时要注意。要带防护手套和护目镜。不慎将磷酸滴到皮肤上时应该立刻用流动的水清洗掉。当不 慎滴入眼睛也应立刻用流动的水清洗掉；然后立刻联络医生。 维护水探头前，应该将分析关闭；请参考“关闭分析 仪”章节。清洗探头时注意防止外界空气污染箱体内气氛。因此 MBRAUN 建议将箱体内压力设定在+1.0mbar 到 +5.0mbar（参考参数设定章节）并关闭循环。
考虑这些因素，客户在使用 MBRAUN 手套箱前必须采取一些必要的安全措施。
因此请参考如下建议：
注意： 必需考虑如下安全因素
使用高纯度的惰性气体会有窒息的危险
注意： 1． 所选的工作场所因该有足够大的空间放置手套箱 2． 工作场所要有良好的通风，特别是在快速清洗或打开一个已运行的手套箱时。 3． 在打开一个已运行的手套箱前，应该先至少摘掉一个手套。这样可以使箱体内的气体和
循环泵故障
Байду номын сангаас
3
activated or error frequecy controller
惰性气氛手套箱操作规程
惰性气氛手套箱操作规程一、手套箱的使用步骤1.打开循环冷却水。
2.打开手套箱面板vacuum pump。
3.打开手套箱面板circulation。
4.打开手套箱面板analyzer。
5.当光线不够强的时候可以打开手套箱面板light。
6.将要带入手套箱的物品提前烘干。
7.打开过渡舱门，将物品放入过渡仓中，关闭过渡仓门。
8.打开抽气阀，使过渡仓真空度达到一定真空度（请勿频繁挑战仪器使用极限），关闭抽气阀。
打开进气阀，进气到示数为0，关闭进气阀。
9.重复步骤8，一共三次。
10.穿实验服并戴一次性手套，双手套入手套箱橡胶手套。
11.进入手套箱时，脚踏地上的调压阀，配合手套动作，缓慢进入手套，气压显示为1-2mPa较宜。
12.给橡胶手套套上一次性手套，如果有容易破坏手套的物品存在，请尽量多套几层一次性手套。
13.打开过渡仓与手套箱的连接门，将物品取出放入手套箱。
关闭过渡舱门。
14.进行个人实验。
15.实验完毕后，清理手套箱，更换新的一次性手套。
打开过渡舱门，将私人物品和垃圾带出。
关闭过渡舱门，务必关紧。
16.脱离手套箱时，注意缓慢退出。
17.从过渡仓中取出物品，关闭过渡舱门。
18.关闭手套箱面板light。
19.关闭手套箱面板analyzer。
20.关闭手套箱面板circulation。
21.关闭手套箱面板vacuum pump。
22.关闭循环冷却水。
手套箱使用完毕。
填写仪器使用记录。
二、操作注意事项：1. 未经培训人员不得擅自使用手套箱；2. 禁止使用能毒化再生催化剂的物品，如：巯基化合物等；3. 未经许可，不得使用会损坏树脂玻璃的挥发性溶剂，如丙酮等；4. 在使用挥发性溶剂前需联系负责人卸下水探头；5. 在使用挥发性溶剂时需打开活性炭循环系统；6. 使用手套箱时，不能有长指甲，不能佩戴尖锐物品（如：手表、首饰等）；7. 箱内有锋利或者尖刺的物品，尽量远离手套，以免刺穿手套。
当使用尖锐物体后，应倒置（锋利端向下）地放置在盛放该物品的盒中；8. 带入手套箱的物品必须提前烘干，尽量不带入吸水的物体（如纸张，棉花等等），吸水纸由实验室烘干统一放入，不单独带入；9. 手套箱内尽量少带入私人物品，如果不是必要的情况，私人物品在手套箱中存放两个星期以上，将被强制清理；长期存放的物品必须写上使用者的名字，否则会被当作无主物品处理；10. 私人滴管不能插入公共的电解液瓶中，应该将电解液倒入自己的容器中再使用。
手套箱的结构及应用
本文摘自再生资源回收-变宝网（）手套箱的结构及应用手套箱是将高纯惰性气体充入箱体内，并循环过滤掉其中的活性物质的实验室设备。
也称真空手套箱、惰性气体保护箱等。
一、手套箱的结构原理主要由主箱体、过渡室两部分组成。
如用户有其它特殊要求，也可以根据需要进行设计制造。
主箱体上有两个（或两个以上）手套操作接口，分布在箱体的前边（或前后两边），这使得本操作箱能被一个（或几个）人同时操作，提高了箱体的使用效率。
另外，在箱体的前面（或前后）都有观察窗，操作者能够清楚地观察到箱体内的操作过程，使得操作过程直观地展现在操作者的眼前。
过渡室的阀门上有抽气与充气接嘴，在需要抽气或充气时可由此接入。
主箱体上也安装有阀门和接嘴，用户在需要维持气压平衡而对主箱体放气或充气时可以使用（手套口之间的三通阀必要时也可以用来放气）。
主箱体的前观察窗上方安装了照明日光灯。
过渡室是作为主箱体与箱体外的过渡空间，是由二个密封门和二个阀门以及一个室体组成。
内外二个门能够有效地隔绝主箱体与外界的联系，使得箱体内外的东西能够在主箱体与大气隔绝的情况下进出，从而避免了反复对主箱体抽真空与充气的麻烦。
二、手套箱的功能1、密闭循环：真空手套箱和气体净化系统构成一个密闭的循环系统，由气体净化系统提供气体循环动力。
2、人机对话：配置彩色触摸屏，中文界面，实现人机对话，操作便捷3、自动控制（由彩色触摸屏的人机界面和PLC程序控制系统集成对系统进行控制）实现功能：手/自动控制箱体压力；手/自动控制气体净化系统的净化状态；自动控制气体净化系统的还原过程；手/自动净化系统还原、净化及转换净化柱（配置双净化柱时）；自动箱体气氛报警；箱体内气氛和压力参数设置和手/自动转换；气体净化系统自动控制功能的参数设置；查阅系统历史纪录；气体净化系统执行机构工况检测；程序控制系统的操作错误和警告提示；4、还原、再生净化系统采用可再生/还原的净化材料，还原程序由系统自动控制；还原、再生时需满足供电和提供氢气（5-10%）加惰性气体的混合气体。
手套箱技术指标详细内容
手套箱技术指标详细内容一、详细内容1、名称：循环净化手套箱（连接蒸镀机的手套箱及其密封转移箱）2、主要用途：对蒸镀器件进行惰性气体保护，及在手套箱内进行相关科学实验3、基本要求和主要配置：集成有封闭的操作箱体（带有倾斜的操作面和安全玻璃前窗）、与蒸镀机对接的箱体、大过渡舱、小过度舱、循环净化单元、净化材料还原再生系统，PLC 控制及触摸屏操作系统、真空系统、支架等，具体包括：A、操作箱体1）、304不锈钢的箱体，箱体尺寸：1220×750×900（标配304不锈钢材质）2）、不锈钢制成的大真空过渡室，直径360mm×长600mm；右置3）、小的真空过渡室，直径150mm，长度360mm，与大过渡室同侧布置4）、操作面安装带两个手套口的前窗，安全钢化玻璃厚度10mm，手套口材质为阳极氧化合金铝，表面钝化保护层：黑色5）、两个丁基橡胶手套6）、操作面装有1套照明系统，采用LED灯管7）、箱内多功能电源插座8）、箱体内配两层可拆卸置物搁板9）、底架箱及万向可调节水平的万向脚轮，高度可调节支承腿（可对箱体水平进行微调）10）、脚踏开关（方便人工干预箱体压力）B、与蒸镀机对接的密封转移箱1）与蒸镀机对接法兰及相关密封机构2）通过操作口，可以方便的提取蒸镀机腔室内的器件，相关结构形式由投标方提供方案及结构示意图，要求：安全、方便、密封可靠C、循环净化系统1）、高性能的循环净化风机罐（采用变频微处理器控制高压风机）2）、高效除氧除水除有机溶剂的净化系统，采用高真空电磁阀控制循环管路，不接收电气动阀（无须电气动阀所须的控制气钢瓶）3）、除氧剂填装量≥8公斤，除水剂填装量≥16公斤3）、高效过滤器（过滤精度达0.3µm，净化系统气体进出口各一套共二套）4）、有机溶剂吸附器，活性炭填装量≥6公斤5）净化材料还原再生系统，净化材料还原再生率可达80%6）净化罐采用独特的专利技术（需提供相关专利证书），可大幅提高净化材料的还原再生率及净化材料的有效填装量D、控制系统1）、采用微差压压力控制系统（有效地自动控制手套箱的压力）2）、PLC控制及触摸屏操作显示系统（友好的人机对话界面，电气控制系统终身质保，终身免费软件升级）3）、四个盲板法兰，KF40E、水分析仪（又称露点仪）F、氧分析仪，采用ZrO2探头，不接收燃料电池探头G、真空泵（可在系统需要时自动启动，也可通过触摸屏人工干预工作，可以一泵多用）4、工艺要求及技术指标：1）水含量<1ppm2）氧含量<1ppm3）泄漏率：<0.005VOL%/H（系统须有自动检测泄漏率功能,须提供第三方检测报告）4）除氧剂填装量：8公斤5）除水剂填装量：16公斤6）活性炭填装量：6公斤7）有效除氧量：>120升8）有效除水量：>5公斤9）净化材料一次再生率：>80%10）正常情况下空箱运行，水氧含量到达1ppm的时间≤50分钟11）正常情况下净化材料还原再生间隔周期≥12个月12）正常情况下净化材料更换周期≥15年2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
惰性气体手套箱技术要求
1、手套箱尺寸：长×宽×高≥2700×750×900 mm，304不锈钢材质。
箱体底部配有支架，旋转脚轮，可微调水平，配有用于压力调节的脚踏板。
2、箱体配有大小过渡舱，大过渡舱直径360mm，长度600mm，小过渡舱直径150mm，长度300mm。
为方便运输，大、小过渡舱与箱体的连接方式均为可拆卸式法兰连接，不能焊接于箱体侧板。
3、手套口为聚甲醛材质，自润滑性能好，易于维护，且密封性能好。
4、循环能力：集成风机流量≥90m3/h，加装变频控制。
5、真空泵：抽速≥12m3/h，真空度可达2×10-3mbar，配装油雾过滤器。
6、双气体净化柱：304不锈钢，净化材料铜触媒>5kg，分子筛>5kg，除氧能力>40 L，除水能力>5 kg，净化材料可再生，且再生过程通过PLC自动控制，自动除水除氧功能，可得气体纯度：水<1ppm，氧<1ppm。
7、气体控制阀：不锈钢电磁集成阀座，提供不锈钢集成阀座图片。
8、水分析仪：测量范围是0～500ppm，采用P2O5传感器，水探头可以通过清洗再生程序恢复初始状态，可重复使用，避免一次污染即报废的问题。
要求水分析仪生产厂家提供该功能的证明文件。
9、氧分析仪：测量范围：0～1000ppm，采用ZrO2传感器，避免了燃料电池（电化学电池）寿命短，不能暴露在高氧中的问题。
要求氧分析仪生产厂家提供该功能的证明文件。
10、超净过滤系统，自上而下设计。
11、加大有机溶剂吸附器，吸附柱尺寸直径238mm，高度407mm，304不锈钢材质，填充高效活性吸附材料，与主循环管道相联，能吸附大量有机气体。
配有高真空蝶阀控制，吸附器可抽真空，显示真空度。
能快速方便的更换吸附材料，并且不破坏箱内高纯气氛。
12、控制系统：功能包括自诊断、断电自启动特性，具有压力控制和自适应功能；自动控制、循环控制、密码保护；单元控制采用西门子PLC触摸屏。
压力控制：控制箱体、过渡舱的压力，箱体工作压力+/-10mbar内可以自由设定，超出+/-12mbar系统自动保护。
13、显示系统：采用西门子PLC触摸屏SMART-700，显示运行状态、箱体压力、系统记录等。
14、手套箱物联网系统，基于P2P协议的VPN网络，支持局域网及广域网组建，控制界面兼容多种浏览器，可集成至多种应用中，解析多种数据协议，采集多种类型的传感器数据。
可以对手套箱设备进行远程监控、诊断、故障自动报警、故障远程修复、用户在线帮助等，实现设备智能化。
要求提供手套箱物联网系统证明文件。
15、手套箱通过UL认证，附证书扫描件。
