最新联想网御网闸(SIS-3000)配置过程教学文稿
联想网御网闸(SIS-3000)配置过程

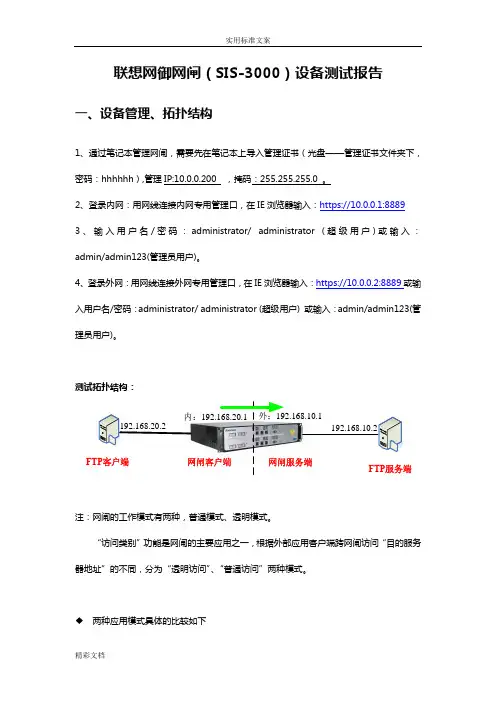

联想网御网闸（SIS-3000）设备测试报告一、设备管理、拓扑结构1、通过笔记本管理网闸，需要先在笔记本上导入管理证书（光盘——管理证书文件夹下，密码：hhhhhh）,管理IP:10.0.0.200 ，掩码：255.255.255.0 。
2、登录内网：用网线连接内网专用管理口，在IE浏览器输入：https://10.0.0.1:88893、输入用户名/密码：administrator/ administrator (超级用户)或输入：admin/admin123(管理员用户)。
4、登录外网：用网线连接外网专用管理口，在IE浏览器输入：https://10.0.0.2:8889或输入用户名/密码：administrator/ administrator (超级用户) 或输入：admin/admin123(管理员用户)。
测试拓扑结构：192.168.20.2内：192.168.20.1外：192.168.10.1192.168.10.2FTP客户端网闸客户端网闸服务端FTP服务端注：网闸的工作模式有两种，普通模式、透明模式。
“访问类别”功能是网闸的主要使用之一，根据外部使用客户端跨网闸访问“目的服务器地址”的不同，分为“透明访问”、“普通访问”两种模式。
两种使用模式具体的比较如下区别透明访问普通访问含义外部客户端，“无视”网闸的存在，直接访问网闸另一侧的真实服务器地址；外部客户端通过访问相连网闸地址，再由网闸连接真实服务器；原理区别两者相同两者相同配置区别1）只需配置网闸客户端任务，无需配置网闸服务端任务；2）客户端添加一条路由，指向网闸；必须同时配置网闸客户端、服务端任务，且对应任务之间的任务号必须相同；访问目的地址网闸另一侧的真实服务器地址和客户端相连一侧的网闸地址网闸两侧网络地址同网段支持支持网闸两侧网络地址不同网段支持支持双机热备支持支持负载均衡不支持支持◆硬件架构原理图如下二、网闸主要配置抓图2.1、内网配置抓图：◆登陆界面◆登陆首页◆更改密码（按需求修改）◆网口配置（按需求修改）◆配置网闸内侧任务，并启动服务（按需求修改）添加网闸内侧任务，如下图：若是【普通访问】，该地址为内侧网口地址【192.168.20.1】；若是【透明访问】，该地址为FTP 服务器地址对象【ftpsvr_192.168.10.2】。
联想网御网闸(SIS-3000)配置过程
联想网御网闸（SIS-3000）设备测试报告一、设备管理、拓扑结构1、通过笔记本管理网闸，需要先在笔记本上导入管理证书（光盘——管理证书文件夹下，密码：hhhhhh）,管理IP:10.0.0.200 ，掩码：255.255.255.0 。
2、登录内网：用网线连接内网专用管理口，在IE浏览器输入：https://10.0.0.1:88893、输入用户名/密码：administrator/ administrator (超级用户)或输入：admin/admin123(管理员用户)。
4、登录外网：用网线连接外网专用管理口，在IE浏览器输入：https://10.0.0.2:8889或输入用户名/密码：administrator/ administrator (超级用户) 或输入：admin/admin123(管理员用户)。
测试拓扑结构：FTP客户端FTP服务端注：网闸的工作模式有两种，普通模式、透明模式。
“访问类别”功能是网闸的主要应用之一，根据外部应用客户端跨网闸访问“目的服务器地址”的不同，分为“透明访问”、“普通访问”两种模式。
两种应用模式具体的比较如下区别透明访问普通访问含义外部客户端，“无视”网闸的存在，直接访问网闸另一侧的真实服务器地址；外部客户端通过访问相连网闸地址，再由网闸连接真实服务器；原理区别两者相同两者相同配置区别1）只需配置网闸客户端任务，无需配置网闸服务端任务；2）客户端添加一条路由，指向网闸；必须同时配置网闸客户端、服务端任务，且对应任务之间的任务号必须相同；访问目的地址网闸另一侧的真实服务器地址与客户端相连一侧的网闸地址网闸两侧网络地址同网段支持支持网闸两侧网络地址不同网段支持支持双机热备支持支持负载均衡不支持支持◆硬件架构原理图如下二、网闸主要配置抓图2.1、内网配置抓图：◆登陆界面◆登陆首页◆更改密码（按需求修改）◆网口配置（按需求修改）◆配置网闸内侧任务，并启动服务（按需求修改）添加网闸内侧任务，如下图：若是【普通访问】，该地址为内侧网口地址【192.168.20.1】；若是【透明访问】，该地址为FTP服务器地址对象【ftpsvr_192.168.10.2】。
联想SIS-3000P网闸数据库访问配置案例
联想网御网闸数据库访问功能配置案例2006-1-17目录1 网络拓扑 (1)2 客户需求 (1)3 网络配置 (2)3.1 内网网络端口配置 (2)3.2 内网管理端口地址 (2)3.3 外网网络端口配置 (3)3.4 外网网关配置 (3)3.5 外网管理端口地址 (4)4 网闸具体配置 (5)4.1 需求一配置 (5)4.1.1 内网模块配置 (5)4.1.1.1 添加Oracle 数据库客户端任务 (5)4.1.1.2 新建访问用户配置 (6)4.1.1.3 访问控制生效 (6)4.1.2 外网模块配置 (7)4.1.2.1 添加Oracle 数据库服务端任务 (7)4.1.2.2 新建访问用户配置 (7)4.1.2.3 访问控制生效 (8)4.1.3 内网客户端主机配置 (9)4.1.3.1 内网主机运行客户端软件并将数据库添加到树 (9)4.1.3.2 内网用户成功登录外网数据库 (9)4.2 需求二配置 (10)4.2.1 内网模块配置 (10)4.2.1.1 添加SQL Server 数据库客户端任务 (10)4.2.1.2 新建访问用户配置 (10)4.2.1.3 访问控制生效 (11)4.2.2 外网模块配置 (12)4.2.2.1 添加SQL Server 数据库服务端任务 (12)4.2.2.2 修改访问用户配置 (12)4.2.2.3 访问控制生效 (13)4.2.3 内网客户端主机配置 (14)4.2.3.1 内网主机数据库客户端配置 (14)4.2.3.2 内网主机成功登录外网SQL Server数据库 (14)1网络拓扑说明：1 网闸的内外网管理端口地址分别默认为：内网：10.0.0.1，外网：10.0.0.2，建议不要进行更改，如果与已有网络冲突可以在管理界面上进行更改。
2 PC5为管理主机，其地址要求与网闸的管理端口地址在同一个网段。
3 管理主机与网闸的内外网管理端口相连接，分别以https://10.0.0.1和https://10.0.0.2访问，用户名和密码为：admin。
联想网闸-数据库同步客户端用户手册-V5.0范文
Leadsec网御SIS安全隔离与信息交换系统数据库同步客户端操作手册声明♦本手册所含内容若有任何改动，恕不另行通知。
♦在法律法规的最大允许范围内，北京网御星云信息技术有限公司除就本手册和产品应负的瑕疵担保责任外，无论明示或默示，不作其它任何担保，包括（但不限于）本手册中推荐使用产品的适用性和安全性、产品的适销性和适合某特定用途的担保。
♦在法律法规的最大允许范围内，北京网御星云信息技术有限公司对于您的使用或不能使用本产品而发生的任何损坏（包括，但不限于直接或间接的个人损害、商业利润的损失、业务中断、商业信息的遗失或任何其它损失），不负任何赔偿责任。
♦本手册含受版权保护的信息，未经北京网御星云信息技术有限公司书面允许不得对本手册的任何部分进行影印、复制或翻译。
北京网御星云信息技术有限公司中国北京海淀区中关村南大街6号中电信息大厦8层章节目录章节目录 ................................................................................................................... 错误!未定义书签。
第1章前言 ............................................................................................................. 错误!未定义书签。
1.1 导言 ............................................................................................................ 错误!未定义书签。
1.2 本书适用对象............................................................................................. 错误!未定义书签。
网闸安装调试培训_26版本
案例3.2 安全通道-不同网段透明访 问
安全通道-资源定义
案例3.2 安全通道-不同网段透明访问 安全通道-配置内网任务
案例3.2 安全通道-不同网段透明访 问
安全通道-启动内网服务
案例3.2 安全通道-不同网段透明访 问
安全通道-启动外网服务
案例四、文件交换
49
案例4.文件交换-无客户端 文件交换（无客户端方式）—概述
客户端
WEB服务器
• 根据网络拓扑，具体需求如下： 内网客户端主机通过安全隔离网闸安全地透明访问外网 WEB服务器的80端口。 重要提示：透明访问需要客户端将访问服务端的路由指向网 闸接口IP地址！！！
案例3.2 安全通道-不同网段透明访问 安全通道-内网网络配置
案例3.2 安全通道-不同网段透明访 问
1.4.4 登录管理－登录网闸－用户登录
将电脑用网线连接到网闸管理接口(内网管理接口IP是 10.0.0.1，外网是10.0.0.2) 网闸与IE证书均导入成功后，在管理主机输入https://网 闸ip:8889，按证书提示点击“确定”。
1.4.4 登录管理－登录网闸－用户登录
出现安全警报后点击“是（Y)”就会出现安全隔 离网闸登录页面
34
案例3.1 安全通道-普通访问
1、配置网络接口等系统选项
2、配置内网客户端任务，并启动服务
3、配置外网服务端任务，并启动服务
4、针对相关应用进行测试
35
案例3.1 安全通道-普通访问 安全通道-内网网络配置
36
案例3.1 安全通道-普通访问 安全通道-外网网络配置
37
案例3.1 安全通道-普通访问 安全通道-内网任务配置
网闸典型应用方案
网御SIS-3000安全隔离网闸典型案例“网上营业厅”的安全解决方案目录1.前言Internet作为覆盖面最广、集聚人员最多的虚拟空间，形成了一个巨大的市场。
中国互联网络信息中心（CNNIC）在2002年7月的“中国互联网络发展状况统计报告”中指出，目前我国上网用户总数已经达到4580万人，而且一直呈现稳定、快速上升趋势。
面对如此众多的上网用户，为商家提供了无限商机。
同时，若通过Internet中进行传统业务，将大大节约运行成本。
据统计，网上银行一次资金交割的成本只有柜台交割的13%。
面对Internet如此巨大的市场，以及大大降低运行成本的诱惑，各行各业迫切需要利用Internet这种新的运作方式，以适应面临的剧烈竞争。
为了迎接WTO的挑战，实现“以客户为中心”的经营理念，各行各业最直接的应用就是建立“网上营业厅”。
但是作为基于Internet的业务，如何防止黑客的攻击和病毒的破坏，如何保障自身的业务网运行的安全就迫在眉睫了。
对于一般的防火墙、入侵检测、病毒扫描等等网络安全技术的安全性，在人们心中还有很多疑虑，因为很多网络安全技术都是事后技术，即只有在遭受到黑客攻击或发生了病毒感染之后才作出相应的反应。
防火墙技术虽然是一种主动防护的网络安全技术，它的作用是在用户的局域网和不可信的互联网之间提供一道保护屏障，但它自身却常常被黑客攻破，成为直接威胁用户局域网的跳板。
造成这种现象的主要原因是传统的网络安全设备只是基于逻辑的安全检测，不提供基于硬件隔离的安全手段。
所谓“道高一尺，魔高一丈”，面对病毒的泛滥，黑客的横行，我们必须采用更先进的办法来解决这些问题。
目前，出现了一种新的网络安全产品——联想安全隔离网闸，该系统的主要功能是在两个独立的网络之间，在物理层的隔离状态下，以应用层的安全检测为保障，提供高安全的信息交流服务。
Web服务器2.3将内部业务网与外部网络直接连接的安全隐患若直接将两个网络连接起来，将出现以下安全隐患：1)来自网络外部非法用户的攻击和越权访问等。
安全隔离网闸功能详细配置 ppt课件
安全隔离网闸功能详细配置
第一步：启动服务
安全隔离网闸功能详细配置
第二步：配置“客户端” 访问任务——透明访问
安全隔离网闸功能详细配置
第二步：配置“客户端” 访问任务——普通访问
安全隔离网闸功能详细配置
第三步：配置“服务端” 访问任务 仅针对“普通访问”。 对于透明访问，系统已经默认配置，用户无需配置
安全隔离网闸功能详细配置
支持Oracle、SQL Server、Sybase、DB2等数据库内、 外网间的数据库数据的同步传输。
安全隔离网闸功能详细配置
第一步：是否设置证书、启动服务
安全隔离网闸功能详细配置
第二步：添加客户端任务——数据端口、消息端口
安全隔离网闸功能详细配置
第三步：添加服务端任务——数据端口、消息端口
文件交换服务器 客户端发送端
内：192.168.20.1 外：192.168.10.1 192.168.10.2
网闸客户端
网闸服务端
文件交换服务器 客户端接收端
安全隔离网闸功能详细配置
第一步：是否设置证书、启动服务
安全隔离网闸功能详细配置
第二步：添加文件交换——客户端任务
安全隔离网闸功能详细配置
2、服务端配置： ① 启动后台服务；——无需配置本机监听参数
安全隔离网闸功能详细配置
1、选择HTTPS协议访问时，不支持各内容过滤； 2、透明访问本地监听端口必须为80； 3、透明访问不支持安全浏览自带的用户认证； 4、透明访问时目的地址、目的端口，与真实的服务器设置一致； 5、普通访问模式，必须在用户IE中配置代理服务器； 6、三种认证方式：先选择认证方式，再配置具体认证参数； 7、 URL过滤时，如：
第六步：启动端服务
联想网御网闸(SIS-3000)配置过程
联想网御网闸（SIS-3000）设备测试报告一、设备管理、拓扑结构i 通过笔记本管理网闸，需要先在笔记本上导入管理证书（光盘一一管理证书文件夹下，密码：hhhhhh ）,管理 IP:10.0.0.200 ，掩码:255.255.255.0。
2、 登录内网：用网线连接内网专用管理口，在 IE 浏览器输入：3、 输入用户名/密码：administrator/administrator （超级用户）或输入：admin/admin123（管理员 用户）。
4、 登录外网：用网线连接外网专用管理口，在IE 浏览器输入：或输入用户名/密码：administrator/administrator （超级用户）或输入：admin/admin123（管理员用户）。
测试拓扑结构:注：网闸的工作模式有两种，普通模式、透明模式。
“访问类别”功能是网闸的主要应用之一，根据外部应用客户端跨网闸访问“目的服务器地址”的不同，分为“透明访问”、“普通访问”两种模式。
两种应用模式具体的比较如下区别透明访问普通访问含义外部客户端，“无视”网闸的存在，直接访 外部客户端通过访问相连网闸地址，再由问网闸另一侧的真实服务器地址；网闸连接真实服务器； 原理区别 两者相同两者相同配置区别1）只需配置网闸客户端任务，无需配置网必须同时配置网闸客户端、服务端任务， 闸服务端任务；且对应任务之间的任务号必须相同；2）客户端添加一条路由，指向网闸；访问目的地址 网闸另一侧的真实服务器地址 与客户端相连一侧的网闸地址 网闸两侧网络 支持支持地址同网段FTP 客户端FTP 服务端网闸客户端 I 网闸服务端网闸两侧网络支持支持地址不同网段双机热备 支持 支持 负载均衡不支持支持硬件架构原理图如下二、网闸主要配置抓图2.1、内网配置抓图:内网陽离交换填坟交换芯片交换芯片I叫信网络仝抉子累统卄艾松剳r jfttr尸笑控制子茶统Leadsec AS I C 芯片内网主机系统〕外网隔涌交揀模块联韻网御安全隔需网闸非口 j 信网络登陆界面登陆首页；*rti碎曲日-n sew* -p卫#卫挺0 3Etti* 叮u"时i导11且际刁E送闾带崎用〈•'，巧：4P-勺訓抽灯P V JL A JL r勺咖士*■ -勺孚处托© ifiCJTH^wtrri 丽—3»Ma内IF魁和迥耳E理轴1納垃疋号■^-3flLjfl-£E!K犊忡嗾衣寻j.0.200.6fed?璋nan jifCfU料用3旳科n柑印•4QaV£H用・KMna««ew iriMb日创冬誓u^W9«B■Mil更改密码（按需求修改）© BTT 7鼠碗.a anm^-北屣舷鼻亏^T«3ft弓jjfljwi•号+ 口IJLBHSiBQ产上呷功任''i H'hrs +"砒只•■*幻扳鼻i m工H＞抚**+$ 3|EiS4 '鼻厚睥山闻t 1・TS晖诃歼+刁左±海査+ j "4Sfts.li；-暉理■ a ^r«昂啟号•号i ^XTErilrr sy^Qj? 4&neha?i 卜生茹* 辺起+a switBMLT 4L>MTr a^iia*4iT i a JR-L/廿F------------------------------------------------------------------------ /J ' iiisintrnt)□IP^RD*«ar(I ^r®ra?i卞•■认口卒!*»*< ■•■■■/ ifc^sa田HKWffiI-E曰妬计H"网口配置（按需求修改）-i E?二j j^-.wa a tinitf-l*、爵电礙T ?)««■■ q瑕戢・o用戶。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
联想网御网闸（SIS-3000）设备测试报告
一、设备管理、拓扑结构
1、通过笔记本管理网闸，需要先在笔记本上导入管理证书（光盘——管理证书文件夹下，密码：hhhhhh）,管理IP:10.0.0.200 ，掩码：255.255.255.0 。
2、登录内网：用网线连接内网专用管理口，在IE浏览器输入：https://10.0.0.1:8889
3、输入用户名/密码：administrator/ administrator (超级用户)或输入：admin/admin123(管理员用户)。
4、登录外网：用网线连接外网专用管理口，在IE浏览器输入：https://10.0.0.2:8889或输入用户名/密码：administrator/ administrator (超级用户) 或输入：admin/admin123(管理员用户)。
测试拓扑结构：
FTP客户端
FTP服务端注：网闸的工作模式有两种，普通模式、透明模式。
“访问类别”功能是网闸的主要应用之一，根据外部应用客户端跨网闸访问“目的服务器地址”的不同，分为“透明访问”、“普通访问”两种模式。
两种应用模式具体的比较如下
区别透明访问普通访问
含义外部客户端，“无视”网闸的存在，直接访
问网闸另一侧的真实服务器地址；外部客户端通过访问相连网闸地址，再由网闸连接真实服务器；
原理区别两者相同两者相同
配置区别1）只需配置网闸客户端任务，无需配置网
闸服务端任务；
2）客户端添加一条路由，指向网闸；必须同时配置网闸客户端、服务端任务，且对应任务之间的任务号必须相同；
访问目的地址网闸另一侧的真实服务器地址与客户端相连一侧的网闸地址网闸两侧网络
地址同网段
支持支持
网闸两侧网络
地址不同网段
支持支持
双机热备支持支持负载均衡不支持支持
◆硬件架构原理图如下
二、网闸主要配置抓图
2.1、内网配置抓图：
◆登陆界面
◆登陆首页
◆更改密码（按需求修改）
◆网口配置（按需求修改）
◆配置网闸内侧任务，并启动服务（按需求修改）添加网闸内侧任务，如下图：
若是【普通访问】，该地址为内侧网
口地址【192.168.20.1】；若是【透明
访问】，该地址为FTP服务器地址对象
【ftpsvr_192.168.10.2】。
源地址为FTP客户端地址，可选择any，
亦可自定义范围；但若为【透明访
问】，则与目的地址不能同时选择any。
若选择【普通访问】，网闸内、外两侧均需配
置；若选择【透明访问】，仅需配置网闸内侧。
服务类型可选【tcp_any】；亦可
选【ftp】，但目的端口可不填。
若是【普通访问】，则任务
号与服务端任务号一致
源端口采用
默认值即可
目的端口
【21】
◆启动服务，如下图
按下按钮，启动服务
2.2外网配置抓图：
◆登陆界面
◆登陆首页
◆更改密码（按需求修改）
◆网口配置（按需求修改）
◆ 配置网闸外侧任务，并启动服务（按需求修改） 添加网闸外侧任务，仅对普通访问有效，如下图：
服务类型可选【tcp_any 】；亦可选【ftp 】，但目的端口可不填。
◆ 启动服务，同上。
三、配置测试
◆ 针对普通访问，访问时如下图
普通访问模式下，该地址为网闸内侧地址
普通访问模式下，格式为：用户名
◆ 针对透明访问，访问时如下图
透明访问模式下，该地
址为真实FTP服务器地址
透明访问模式下，格式为：用户名◆设备外网端的配置导入、导出
◆日志审计
注意：
1、透明访问时，需配置默认网关或添加静态路由，详见FTP（说明手册）访问的“配置步骤”第4步。
2、支持日志访问。
3、支持一些动态端口应用服务，比如：ftp、tns、h.323等等。
4、支持源、目的端口范围。
5、不支持PPTP、IPSec、GRE、IGMP、IGRP及OSPF服务。
6、普通访问时，不支持服务器地址范围。
7、支持ping。
8、支持相同服务多服务器的应用模式。
9、支持用IE浏览器进行FTP访问。
步骤总结：
1、配置客户端任务(针对普通访问和透明访问)，并启动服务。
2、配置服务端任务(仅针对普通访问)，并启动服务。
3、测试。
