PCB板的命名及拼版方式规范目的：为了文件名称能够更加规范的编写，为了文件名称对外时的统一，为了不让其他部门或供应商对文件名称的疑惑。
满足SMT或AI等自动化生产机台的合理生产效率及PCB厂商开模最高性价比方式。
原则：PCB板上的丝印、K3系统内的规格描述、日期、PCB板的文件名，三者命名必须要求一致。
拼版尺寸符合规范基本要求。
要求：1．如果客人没有明确要求情况下，芯阳公司自行设计的PCB板命名规则是：客户名、产品名、规格、版本+日期如：客户名（ES）、产品名（292）、类别（以为准）、-、规格（GS）、空格、版本（）另外一行写明日期格式为：yy/mm/dd。
如12/01/10代表2012年1月10日。
上述各个命名之间不要增加任何符号。
日期命名年月日之间用“/”隔开。
“ES292PWR-GS V1.0”首样命名为，第二版样品命名为（.1~.9）。
如果有重大修改如尺寸完全变化的话命名为，以此类推。
如果预知共用UL、GS规格基板或预知LED灯颜色不同等等信息的话，命名方式第一选择在丝印好客户名和产品名称之后增加□然后写可能更改的内容，以备后续使用油性笔点点区分。
第二选择命名不要描述规格，量产第一版本依K3系统，后续如果要有共用用贴纸区分。
如果客人有要求自己的命名规则按照客人命名要求。
如量产后的机种需要更改PCB图纸，但是不想让客人知晓的话，如ES292-GS.如客人要求更高不能有任何体现的话可以在图纸其他不起眼位置“。
”体现！如果更改版本更多的在同心圆上增加圈数；K3新建料号，规格描述进行修改增加备注！基板类别区分规则：电源板PWR（依据电源电路）；显示板DIS；按键板KEY；控制板（主板）CTL（依据是IC），其他特殊功能板以物料命名。
无特殊要求以上述优先级命名。
如果只有一个板的话不做区分。
2．所有拼板的命名规则是：客户名、产品名、类别、规格、版本、拼、PCB板2.1如：客户名（ES）、产品名（292）、-、规格（GS）、版本（）、拼（PIN）.PCB板ES292PWR-GS 命名规则是丝印内容完全保留的情况下+2.2开发部外发确认或打样的图纸原则上一定要求是拼好板的图纸。
PCB拼板规范标准
Prote99SE手工快速绘制电路板技术作者：未知文章来源：网络点击数：994 更新时间：2007-3-19众所周知，Protel 99 SE是一款功能非常强大的电路设计与制板软件，除了能绘制出非常理想的标准电路图外，它还有将绘制的电路图转换成印刷电路板的功能，这就是Protel PCB 技术。
同样，Protel PCB技术先进、功能强大、设计严密。
它除了能进行手工、半自动布线绘制电路板之外，也能自动布线绘制电路板；它除了能绘制简单的电路板之外，也能绘制非常复杂的电路板；它除了能绘制双面电路板之外，还能绘制多达几十层的电路板。
正是它的功能如此强大，也就决定了它学、用起来不是那么容易，它有许多严谨的程序步骤要执行，它有许多约定的设计规则要遵守。
所以对一个初学者来说，往往会被它不薄的教材、繁冗的章节困惑。
如果是自学的话，遇到问题无人请教，看完一本厚厚的教材，仍然是一头雾水，无从着手。
几经失败，有的人就打退堂鼓了。
尤其是在业余条件下，手工绘制好简单的PCB图纸后，如何将它转印到敷铜板上，经济实惠地亲手制做出精美的电路板，多年来一直困扰着我们。
Protel PCB制板真的高不可攀吗？有没有捷径可走？诸多约定的规则是否非要一一遵守？我们长期以来一直在探索和试验，现在终于找到了一条既快又省钱的捷径。
其实Protel PCB 99 SE软件，它的许多严谨的程序步骤、许多约定的设计规则是针对自动布线绘制复杂、多层、高级印刷电路板的，必须严格遵守，不然的话，通不过它的ERC验证，往往无法进入下一步操作。
而对于初学者来说，我们现在制作的是简单的电路板，完全可以不一一遵循约定的所有规则，提纲挈领，抓主要矛盾，遵守几条最主要的规则，达到事半功倍之效果。
既然我们走的是一条不规范的捷径，也就可以避开ERC验证。
只要能做出电路板就行，不管黑猫白猫。
只有这样才能提高初学者的信心和兴趣，初尝甜头，才有可能深入学习它的强大功能，步入神奇的Protel PCB制板殿堂。
PCB设计拼版工艺边规范

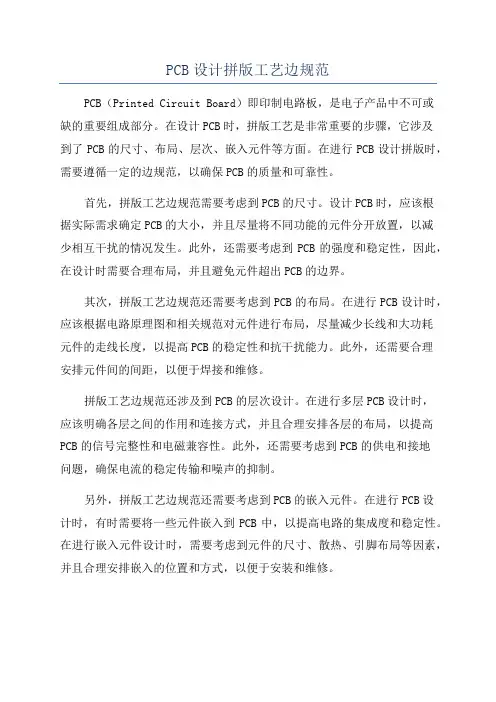

PCB设计拼版工艺边规范PCB（Printed Circuit Board）即印制电路板，是电子产品中不可或缺的重要组成部分。
在设计PCB时，拼版工艺是非常重要的步骤，它涉及到了PCB的尺寸、布局、层次、嵌入元件等方面。
在进行PCB设计拼版时，需要遵循一定的边规范，以确保PCB的质量和可靠性。
首先，拼版工艺边规范需要考虑到PCB的尺寸。
设计PCB时，应该根据实际需求确定PCB的大小，并且尽量将不同功能的元件分开放置，以减少相互干扰的情况发生。
此外，还需要考虑到PCB的强度和稳定性，因此，在设计时需要合理布局，并且避免元件超出PCB的边界。
其次，拼版工艺边规范还需要考虑到PCB的布局。
在进行PCB设计时，应该根据电路原理图和相关规范对元件进行布局，尽量减少长线和大功耗元件的走线长度，以提高PCB的稳定性和抗干扰能力。
此外，还需要合理安排元件间的间距，以便于焊接和维修。
拼版工艺边规范还涉及到PCB的层次设计。
在进行多层PCB设计时，应该明确各层之间的作用和连接方式，并且合理安排各层的布局，以提高PCB的信号完整性和电磁兼容性。
此外，还需要考虑到PCB的供电和接地问题，确保电流的稳定传输和噪声的抑制。
另外，拼版工艺边规范还需要考虑到PCB的嵌入元件。
在进行PCB设计时，有时需要将一些元件嵌入到PCB中，以提高电路的集成度和稳定性。
在进行嵌入元件设计时，需要考虑到元件的尺寸、散热、引脚布局等因素，并且合理安排嵌入的位置和方式，以便于安装和维修。
最后，拼版工艺边规范还需要考虑到PCB的制造和装配工艺。
在进行PCB设计时，需要考虑到制造和装配的要求，合理安排元件的位置、走线和焊盘的布局，以便于制造和装配的工艺要求，确保PCB的质量和可靠性。
总而言之，拼版工艺边规范是PCB设计中非常重要的一环，它涉及到了PCB的尺寸、布局、层次、嵌入元件等方面。
在进行PCB设计拼版时，需要根据实际需求和相关规范，合理安排PCB的尺寸和布局，以提高PCB的质量和可靠性。
PCB--整板与子板的拼板原则与要求
在PCB表面贴装的工艺设计中，为充分利用贴片机的贴装速度和适应大批量的生产要求，单个产品用基板设计成组合板(整板)形式，美、欧等国电子工程师将此称为“邮票板”，即一块整板，可分别由2块、4块、6块、8块、15块子板等组成，整版尺寸的大小与各种贴片机可贴范围大小相适应，在SMD贴装后再通过专用折断夹具或模具进行分离，由此做成单个产品用基板。
整板和子板的分离工艺和不同的基准尺寸要求，一般有以下三种形式：一、无工艺边，有分离槽(V型槽)的拼板形式。
二、有工艺边，有分离槽的拼板形式。
三、有工艺边，无分离槽，设冲裁用工艺边的拼板形式。
一、无工艺边，有分离槽的拼板形式采用这一形式的常见产品有调谐器、射频调制器、电子玩具等等，其主要特征和要求有以下几点：⑴整板在分离成子板后，即成为产品用基板，无工艺边，基板利用率高。
⑵对基板的图形设计精度要求高。
⑶对整板的外形尺寸，贴装基准尺寸，定位基准尺寸要求高，一般不超过±0.10mm。
形成子板外形尺寸的各分离槽间距尺寸公差为±0.10mm。
⑷贴装SMD和分离冲裁用的基准孔与基板布线图形的尺寸偏差不得超过0.20mm。
⑸各基准孔中心距公差为±0.10mm。
⑹基板正、反面图形位置的尺寸偏差不可超过0.30mm。
⑺SMD的贴装位置离开分离槽的距离要大于3mm，布线到体离分离槽的距离要大于1mm，圆孔或异型孔离分离槽的距离要大于3mm。
（定位孔例外）⑻分离槽的尺寸，形状要符合要求，使之既有一定的机械强度，又便于贴装后的这段。
二、有工艺边，有分离槽的拼板形式特征与要求⑴贴装基准尺寸，定位基准尺寸的公差要求与第一种形式相同为±0.10mm，定位公差为0～0.10mm。
⑵组成子板外形的各分离槽间距尺寸公差为±0.10mm。
⑶工艺边的宽度尺寸，对不同的品种在工艺设计时尽量取相同数值，有利于整板的定位或折断。
⑷与产品装联有关的子板外形形状，可以通过设计相应的异型孔或槽，以便达到产品组装的一致性。
PCB命名规则详解
PCB命名规则详解焊盘类型简称标准图示命名S M D | P A D 表面贴装方焊盘SMDS命名方法：SMDS + 边长命名举例：SMDS30表面贴装长方焊盘SMDR命名方法：SMDR + 宽(Y) X 长(X)（mil）命名举例：SMDR21X27, SMDR10X40表面贴装圆焊盘SMDC命名方法：SMDC + 焊盘直径C（mil）命名举例：SMDC20，SMDC18，SMDC14表面贴装椭圆焊盘SMDO命名方法：SMDO + 宽(Y)X长(X)命名举例：SMDO28X165, SMDO37X280 ,SMDO50X280 P T H | P A D 金属化通孔圆焊盘PADC命名方法：PADC +焊盘外径C(mil)+ D +孔径(mil)+(P)P表示压接孔,公差为+/-0.05mm命名举例：PADC45D30, PADC60D37金属化通孔方焊盘PADS命名方法：PADS+焊盘边长(P)(mil)+D+孔径(mil) 命名举例：PADS45D30, PADS80D60金属化通孔椭圆焊盘PADO命名方法：PADO + 宽(Y)（mil）X长(X)（mil）-焊环宽度（mil）命名举例：PADO70X100-10金属化矩形焊盘椭圆通孔PADOS命名方法：PADOS+盘宽(Y)（mil）X长(X)（mil）-椭圆的宽(Y)（mil）X长(X)（mil）命名举例：PADOS100X120-70X100N P T H | P A D非金属化通孔圆焊盘PADNC命名方法：PADNC + 孔径（mil）命名举例：PADNC122, PADNC62非金属化方孔PADNS命名方法：PADNS + 边长（mil）命名举例：PADNS60非金属化长方孔PADNR命名方法：PADNR + 宽（mil）X长（mil命名举例：PADNR100X200非金属化通孔椭圆焊盘PADNo命名方法：PADNo + 宽（mil）X长（mil）命名举例：PADNo71X96热焊盘TH圆热焊盘命名方法：TH + 孔环外径命名举例：TH68椭圆热焊盘命名方法：TH +宽（mil）X长（mil）命名举例：TH68X96不规则焊盘PADSPD 命名方法：PADSPD+宽（mil）X长（mil）X高（mil）过孔VIA命名方法：VIA+孔径（mil）X焊盘外径（mil）命名举例：VIA10X20C_TH 插装瓷片电容C_TH_Pin间距C_TH_5r08C_TH_22r5TH=插装CE_SM 贴片电解电容CE_SM_Pin边距_元件主体直径单位：mmCE_SM_2r5_8CE_SM_4_10常用直径：6.3,8,10,12.5,16,18等CE_RA 径向引线插装电解电容CE_RA_Pin间距_元件体直径单位：mmCE_RA_2_5CE_RA_3r5_8CE_RA_2_5r5RA: Radial径向引脚常用直径：6.3,8,10,12.5,16,等CE_AX (暂不用) 轴向引线插装电解电容CE_AX_Pin间距_元件体直径单位：mmCE_AX_2_5CE_AX_5_10CE_AX_2_5r5常用直径：6.3,8,10,12.5,16,18等5.7.3 IC类(见表8)分类封装图示中文名称实例实体图及备注O PSOP小外形封装集成电路SOP5_50_173SOP6_50_300SOP16_50_150SOP20_50_200标准脚间距= 1.27mm SSOP 缩小外形封装集成电路SSOP8_25_100SSOP24_25_150SSOP28_25_150Pin间距< 1.27mm TSOP 薄小外形封装集成电路TSOP6_39_66TSOP28_22_450TSOP48_20_700装配高度≤ 1.27mm分类封装图示中文名称实例实体图及备注SOJ “J”形引脚小外形集成电路SOJ32_50_300SOJ32_50_400SOJ42_50_400标准脚间距= 1.27mmSEN 集成传感器电路SEN8_100_TH SEN14_50_SM_TOPSEN14_50_SM_BOTTH: 插件SM：表贴DIP 双列直插式封装DIP6_100_300 SIP 单列直插式封装SIP7_100SIP7_100_DOWN(卧装)Q F PQFP四侧引脚方形扁平封装命名规则:QFP+Pin数_Pin间距_实体面积_补充描述(L=Left，M=Mid)QFP44_r8_10X10QFP64_1_20X26MP5=中间带有五个孔的散热Pin封装本体厚度：（2.0～3.6mm）LQFP四侧引脚薄方形扁平封装命名规则:QFP+Pin数_Pin间距_实体面积_补充描述(L=Left，M=Mid) LQFP100_r65_20X26M LQFP40P5_r5_6r5X6r5 封装本体厚度：（1.4mm）TQFP 四侧引脚超簿方形扁平封装命名规则:QFP+Pin数_Pin间距_实体面积_补充描述(L=Left，M=Mid) TQFP128_r5_19X25M TQFP216_r5_34X34M 封装本体厚度：（1.0mm）QFN 方形扁平无引脚封装命名规则:QFN+Pin数_Pin间距_实体面积_补充描述QFN48P1_r5_8r2X8r2 P1特指带散热盘L PLCC塑封有引线芯片载体命名规则:PLCC+Pin数_Pin间距_实体面积_补充描述PLCC84_1r27_26X26PLCC32_1r27_18X20r5_BIOS含插座CCCLCC无引线陶瓷芯片载体命名原则：CLCC+Pin数_Pin间距_实体面积_补充描述CLCC16_r5_3X3（目前还未用到）JLCC“J”形引线陶瓷芯片载体命名规则:JLCC+Pin数_Pin间距_实体面积_补充描述JLCC16_r5_3X3（目前还未用到）BGA球形栅格触点阵列命名原则：BGA+Pin数_Pin间距_阵列大小_ 补充描述BGA160_40_1414 BGA92_32_0921 BGA300对于Pin不是按规则排列的则用封装代号直接加Pin CBGA陶瓷球形栅格触点阵列命名原则：CBGA+Pin数_Pin间距_阵列大小_补充描述CBGA256_40_1616 CBGA350PGA塑封插针栅格触点阵列命名原则：PGA+Pin数_Pin间距_阵列大小_补充描述PGA370_32_3737 PGA370_50_2626 PGA400。
PCB拼板规范

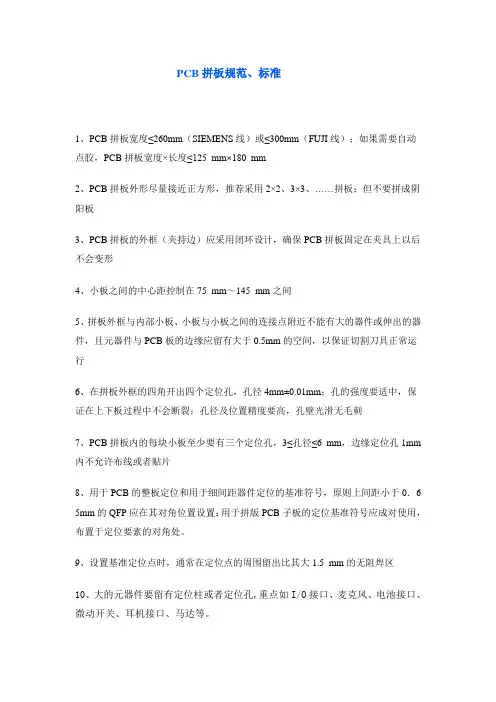

PCB拼板规范、标准
