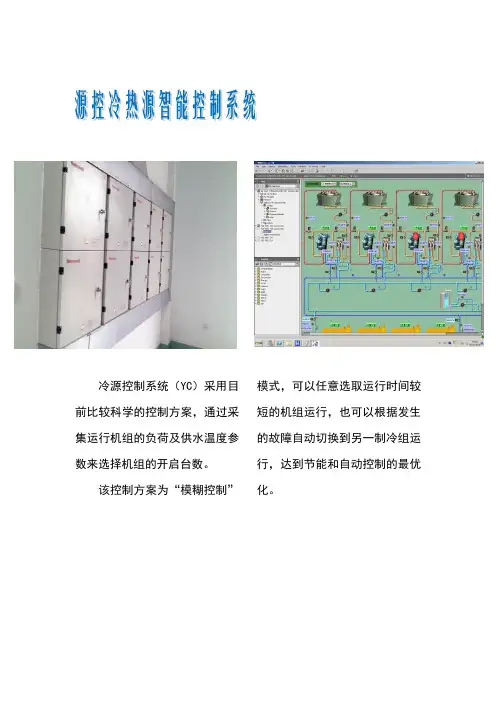

冷热源群控系统
冷源控制系统（YC）采用目前比较科学的控制方案，通过采集运行机组的负荷及供水温度参数来选择机组的开启台数。
该控制方案为“模糊控制”模式，可以任意选取运行时间较短的机组运行，也可以根据发生的故障自动切换到另一制冷组运行，达到节能和自动控制的最优化。
案例分析原理图大 机组板换大机组板换大机组板换小机 组板换小机组板换冷却水冰水蓄冷罐一次泵一次泵一次泵一次泵一次泵五台二次泵供水总管源控冷热源系统智能控制原理说明: (一)YC监控系统定义和说明✧控制模式：该系统分为三种控制模式，分别是手动模式，单机模式（一键启停），群控模式（一键启停）。
(1)手动模式：根据控制要求，BA在控制界面做了控制模式的选择，可以选择群控模式或者单组模式，当在单组模式情况下，点击每一个制冷组切换到单组手动，就能分别对冷冻水蝶阀，冷却水蝶阀，旁通蝶阀，二次泵、冷却塔等进行单点启停控制。
(2) 单机模式：该控制按键分别在每个冷水机组里面可以进行选择模式，在单机模式情况下，您可以通过一键启停键为该机组一套的设备进行联动控制（对应该冷水机组的蝶阀，水泵，冷却塔等）(3) 群控模式：控制逻辑是利用每台机组的负荷和冷冻水供水温度来控制加减机的。
✧制冷组启动顺序：所有制冷组均以制冷模式启动运行，制冷组控制器将发送顺序启动命令，启动依次：开启冷却水电动阀、冷冻水电动阀——冷却塔——冷却水一次泵——冷冻水一次泵——开启冷水机组。
✧制冷组关机顺序：与启动顺序刚好相反。
✧一旦主管理器（冷冻站内设置）失效，操作员应能够通过就地安装在制冷组控制器上的H-A-O(手动-自动转换)开关操作。
(二)冷水机组控制要求：✧制冷组故障转换：制冷组中任何一个设备故障报警需要按序停止制冷组，然后启用备用制冷组启动加入系统制冷运行。
✧制冷组的加减载：1）加载条件：制冷组运行时，冷冻站管理器将监测冷冻机压缩机的运行效能，当运行效能达到加载条件，（如：额定容量的95%以上持续时间5分钟（时间可调），且冷冻水供水温度大于10℃时），冷冻站管理器将增加开启下一组制冷组。

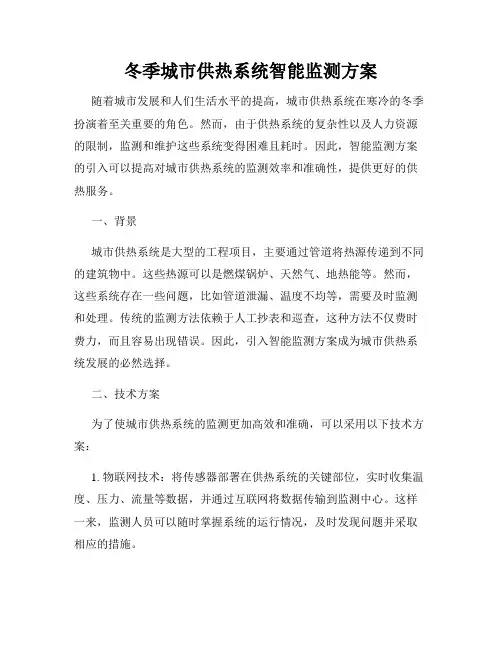

冬季城市供热系统智能监测方案
冬季城市供热系统智能监测方案随着城市发展和人们生活水平的提高，城市供热系统在寒冷的冬季扮演着至关重要的角色。
然而，由于供热系统的复杂性以及人力资源的限制，监测和维护这些系统变得困难且耗时。
因此，智能监测方案的引入可以提高对城市供热系统的监测效率和准确性，提供更好的供热服务。
一、背景城市供热系统是大型的工程项目，主要通过管道将热源传递到不同的建筑物中。
这些热源可以是燃煤锅炉、天然气、地热能等。
然而，这些系统存在一些问题，比如管道泄漏、温度不均等，需要及时监测和处理。
传统的监测方法依赖于人工抄表和巡查，这种方法不仅费时费力，而且容易出现错误。
因此，引入智能监测方案成为城市供热系统发展的必然选择。
二、技术方案为了使城市供热系统的监测更加高效和准确，可以采用以下技术方案：1. 物联网技术：将传感器部署在供热系统的关键部位，实时收集温度、压力、流量等数据，并通过互联网将数据传输到监测中心。
这样一来，监测人员可以随时掌握系统的运行情况，及时发现问题并采取相应的措施。
2. 数据分析与预测：监测中心可以利用大数据分析和机器学习算法对采集到的数据进行处理，通过建立模型来预测供热系统的运行状态。
这种预测性维护可以帮助避免潜在的故障和提前处理问题，从而减少供热系统的停工时间和维修成本。
3. 远程控制与管理：智能监测方案还可以远程控制和管理供热系统。
监测中心可以通过远程控制平台调整供热系统的运行参数，提高系统的效率和稳定性。
三、应用场景智能监测方案可以广泛应用于城市供热系统中的各个环节，包括但不限于以下几个方面：1. 热源监测：通过部署传感器在燃烧设备上，实时监测燃料的燃烧情况和热能的产生情况，从而提高供热系统的供能效率。
2. 管道监测：通过在供热管道上布置压力、温度和流量传感器，实时监测管道的工作状态，及时发现泄漏和阻塞等问题，确保供热系统的运行畅通无阻。
3. 用户监测：通过用户侧的智能热量表和温度传感器，实时监测用户的热量消耗情况和室温变化，帮助用户了解和控制自己的能源消耗。
暖通空调(HVAC)系统监控
新风机组监控
工作原理是在室外抽取新鲜的空气经过除尘、除 湿（或加湿）、降温（或升温）等处理后通过风机送 到室内，在进入室内空间时替换室内原有的空气。 新风机组控制包括：送风温度控制、送风相对湿 度控制、防冻控制、CO2浓度控制以及各种联锁内容。 如果新风机组要考虑承担室内负荷（如直流式机组）， 则还要控制室内温度（或室内相对湿度）。
暖通空调系统监控概述
建筑设备监控系统是对建筑物和建筑 群的供配电、照明、制冷、热源与热交换、 空调、通风、给排水、以及电梯等机电设 备进行集中监视、控制与管理的综合系统。 暖通空调系统有以下三部分组成： （1）空气调节系统； （2）制冷系统； （3）供热系统。
空调系统的监控
空调系统主要就是调节室内空气的 冷、热、干、湿，并起到净化空气的作 用，使人们工作、生活在比较舒适的环 境中。 空气调节的目的是主要对空气进行 冷却或加热,减温或加湿,以及过滤等处 理措施。其相应设备有制冷机组、热 水炉、风机盘管系统、风管系统、水 管系统等。
主要任务是接受中央控制机的信号即用户需求， 根据燃烧状况控制相关参数如送煤速度等来调节控制 锅炉的产热量，从而实现锅炉的高效率节能运行。 检测的参数有：排烟温度，供水温度，炉膛、对流 受热面进出口、省煤器、空气预热器、除尘器出口 烟气压力，一次风、二次风压力，空气预热器前后 压差，排烟含氧量信号以及挡煤板高度位置信号， 炉排速度，鼓风机、引风机风量及挡煤板高度
新风机组监控
新风机组监控范围
新风机设备的启停状态、运行状态； 新风机的送风温、湿度测量工作情况； 新风机的冷冻水阀门调节情况； 过滤网是否堵塞及报警情况。
新风机组监控方案
监视风机电机的运行/停止状态监测风机出 口空气温、湿度参数； 监测新风过滤器两侧压差，以了解过滤器是 否需要更换 监视新风阀打开/关闭状态；控制风机启动/ 停止； 控制换热器热水侧调节阀，使风机出口温度 达到设定值 控制干蒸汽加湿器的阀门，使风机出口空气 湿度达到设定值；
简述冷通道监控系统方案
简述冷通道监控系统方案冷通道监控系统方案功能全、合同多，能监控客户所关怀的设施、环境量，比如：空调、机柜电源、温湿度等等。
与常规巡检方式相对比，这个自动化监控的系统，更能提高机房平安，更能增加检查效率及质量。
一、浅谈冷通道监控系统冷通道一般用在机房里面，而冷通道监控系统方案，就是监控机房里面的环境、设施状况。
它可监测的对象有ups、机柜PdU、温湿度、门禁系统、空调、风机、漏水、烟雾等。
只要是机房的设施，有可能对机房平安有影响的因素，都能监测。
该系统可以实现以下几个功能：1、机房巡检：巡察、检查机房内外环境状况。
2、故障预警：统计数据，分析数值变化，找出特别点，准时发出警报。
3、设施掌握：掌握设施启停，调控室内环境。
4、在线运维：使用移动手机、pc端在线运维机房。
通过丰富的监测对象、管理功能，做到了高质量的机房监管，提升智能化、自动化的水平，让机房有威逼的因素得到预防及掌握，为机房平安供应很大关心，为业务系统的运行供应了有力保障。
二、系统特点1.模块设计思想，这代表优良的扩展性能，让功能、接口进行扩容。
2、LinUX系统+嵌入式设计+双重供电，防入侵、防病毒、防故障、高稳定。
3、接线、部署简洁,工业端子、网口接线的方式，让接线口更加坚固，杜绝接触不良的状况。
4、支持第三方平台及诸多类型传感器，对于想要扩展功能的用户而言，很有用。
5、用户要是有多个机房要监控，还能进行联合组网，把各个分站点进行集中管理。
冷通道监控系统方案能做到高精度的监控、自动化分析，实现精细化管理模式，助力运维工作提升效率，关心分析、排查、通知机房内部隐患，削减故障率，还能让企业削减维护成本，可以说是一箭双雕的事情。
温度监控系统的作用与应用范围
温度监控系统的作用与应用范围随着科技的不断发展，温度监控系统在各个领域得到了广泛的应用。
温度监控系统是一种能够实时监测和记录温度变化的设备，它可以帮助我们及时发现温度异常，保障生产和生活的安全。
本文将介绍温度监控系统的作用以及其在不同领域的应用范围。
一、温度监控系统的作用1. 提供实时监测和报警功能：温度监控系统可以实时监测环境温度的变化，并在温度超过设定阈值时发出警报。
这样可以及时采取措施，避免因温度异常而导致的事故或损失。
2. 数据记录和分析：温度监控系统可以记录温度数据，并生成相应的报表和图表，帮助人们更好地了解温度变化的趋势和规律。
通过对数据的分析，可以及时发现问题，优化生产和管理流程。
3. 远程监控和控制：温度监控系统可以通过网络实现远程监控和控制。
无论身在何处，只要有网络连接，就可以随时随地监控温度变化，并进行相应的调整和控制。
二、温度监控系统的应用范围1. 工业生产：温度监控系统在工业生产中起到了至关重要的作用。
例如，在化工厂、电力厂和冶金厂等场所，温度监控系统可以监测设备和工艺的温度，及时发现异常情况，保障生产的安全和稳定。
2. 医疗卫生：温度监控系统在医疗卫生领域也有广泛的应用。
例如，在医院的药品储存和输血过程中，温度监控系统可以监测温度，确保药品和血液的质量和安全。
3. 食品行业：温度监控系统在食品行业中起到了重要的作用。
例如，在食品加工和储存过程中，温度监控系统可以监测食品的温度，确保食品的质量和安全。
4. 仓储物流：温度监控系统在仓储物流领域也有广泛的应用。
例如，在冷链物流中，温度监控系统可以监测货物的温度，确保货物在运输过程中的质量和安全。
5. 环境保护：温度监控系统在环境保护领域也有重要的应用。
例如，在气候变化研究和自然保护区管理中，温度监控系统可以监测环境的温度变化，为科学研究和保护工作提供数据支持。
总结起来，温度监控系统在各个领域都有重要的作用和广泛的应用范围。
它可以帮助我们及时发现温度异常，保障生产和生活的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、冷热源系统监控目的
对冷热源系统实施自动监控能够及时了解各机组、水泵、冷却塔等设备的运行状态，并对设备进行集中控制，自动控制它们的启停，并记录各自运行时间，便于维护。
如果，这些工作还是由人工来进行操作，那么工作起来会很不方便，而且当工作人员在工作上产生疏忽而忘记关闭设备时，将会造成能量的极大浪费和不安全因素。
通过对冷热源系统实施自动监控，可以从整体上整合空调系统，使之运行在最佳的状态。
多台冷水机组、冷却水泵、冷冻水泵和冷却塔、热水机组、热水循环水泵或者其他不同的冷热源设备可以按先后有序地运行，通过执行最新的优化程序和预定时间程序，达到最大限度的节能，同时可以减少人手操作可能带来的误差，并将冷热源系统的运行操作简单化。
集中监视和报警能够及时发现设备的问题，进行预防性维修，以减少停机时间和设备的损耗，通过降低维修开支而使用户的设备增值。
2、功能详细介绍
冷热源系统的监测与自动控制，其主要功能有如下三个方面：
1. 基本参数的测量。
包括：各机组的运行、故障、手自动参数；冷冻水、热水循环系统总管的温度、流量，有的会同时考虑压力；冷冻水泵、热水循环水泵的运行、故障、手自动参数；冷却水循环系统总管的温度、冷却水泵和冷却塔风机的运行、故障、手自动参数；分集水器之间旁通阀的压差反馈；以及冷冻、冷却水路的电动阀门的开关状态。
参数的测量是使冷热源系统能够安全正常运行的基本保证。
2. 基本的能量调节。
主要是机组本身的能量调节，机组根据水温自动调节导叶的开度或滑阀位置，电机电流会随之改变。
3. 冷热源系统的全面调节与控制。
即根据测量参数和设定值，合理安排设备的开停顺序和适当地确定设备的运行台数，最终实现“无人机房”。
这是计算机系统发挥其可计算性的优势，通过合理的调节控制，节省运行能耗，产生经济效益的途径，也是计算机控制系统与常规仪表调节或手动调节的主要区别所在。
冷热源系统的能耗主要由机组电耗及水泵电耗构成。
由于各冷冻水、热水末端用户都有良好的自动控制，那么机组的产冷（热）量必须满足用户的需要，节能就要靠恰当地调节机组运行状态，降低循环泵电耗来获得。
为了实现上述目标，我们可以通过系统编程，完成特定的操作顺序，如：设备自动启停、设备保护、数据转发和报警，来实现机组的高效运行，为机组提供适当的自动监测控制，其中包括：
1）自适应启/停
最大限度地减少设备的能耗，冷冻水、热水温度和过去的冷热负荷惯性/反应时间，来自动调节机组－水泵的启/停时间表。
按照最优启/停时间来控制水泵和机组。
2）机组排序/选择
用户可以自行选定机组，并安排其顺序。
系统将自动预测冷热负荷需求/趋势，并根据过去的能效、负荷需求、机组－水泵的功率和待命机组的情况来自动选择设备的最优组合。
用户可以交替地选择最优/同等的机组运行时间。
冷冻水阀门将按照机组的选定情况来开/关。
用户可以在某个现场位置启动机组，也可以选择自动启动。
任何机组得到开机命令却未能启动的，应按指定要求发出报警。
3）最优机组负荷分配
系统将根据能效和最优设备组合来自动为每台机组分配负荷。
控制系统在保持供水设定值状态的同时，会优化机组的负荷分配。
4）水温重设
对于单台机组或一般供水情况,保持冷冻水缸内的供水温度恒定(例如：冷冻水供水温度7°C，热水供水温度50°C)。
5）低负荷控制
不允许单台机组在低于可选工况点(如30%的负荷)下运行，除非只有单台冷水机用于承担冷负荷。
当冷负荷低于25%时，系统将选择机组启停控制，以便充分发挥其能效；或根据冷热负荷惯性/反应时间和档案数据来选择连续运行。
6）断电后自动启动
当发生断电时，所有设备将停机一段时间，这段时间的长短可以选定。
然后，设备将依次启动，以最大限度地减少功率的峰值需求。
7）备用机组的自动启动
当机组或辅助设备不能启动，或因紧急故障而停机时，备用机组及其相关辅助设备应自动启动。
8）故障报警
系统靠正反馈和/或紧急故障电路来识别并确认机组、泵的故障。
同时将显示报警信息。
9）机组电动水阀控制
电动阀于机组启动前开启,于机组关闭后关上。
10）水泵排序、控制和保护
水泵先于机组启动,确认相关电动水阀开启后随即启动,水泵于机组关闭后停止。
根据冷热负荷需求来排序，在同等条件下还需要根据累计运行时间来进行进一步排序。
水泵启动后，水流开关检测水流状态，如故障则自动停机，备用水泵自动投入运行。
3、结合原理图分析
结合监控原理图进一步比较说明：
冷却水系统监控原理图
冷冻水系统监控原理图
不同项目的冷热源系统会由不同设备提供，有的系统由冷却塔、制冷机组、锅炉等组成，如果能够采用城市管网热源或者其他热源时，则可能由冷却塔、制冷机组、热交换器等组成，此类系统开机顺序为：
夏季：冷却塔风机——冷却循环水泵———冷冻循环水泵——制冷机组。
冬季：热水循环泵——热水机组（锅炉、热交换器）。
关机顺序相反。
有的系统由风冷热泵机组作为冷热源，则相对简单得多，因为风冷热泵机组既能提供冷源，也能提供热源，因此设备很精简，不需要另外设冷却塔、冷却水循环泵，也不需要锅炉、热交换器等。
此类系统开机顺序为：
循环水泵———风冷热泵机组，关机顺序相反。
也有的冷热源系统由VRV或者冰蓄冷机组构成，通常采用接口采集数据，在此不作赘述。
4、结语
对冷热源系统实施自动监控，就是为了在冷热水机组的制冷或供热量满足建筑物内的冷热负荷的需求的情况下，使空调设备能量消耗最少，并使其得到安全运行及便于维护管理，取得良好的经济效益和社会效益，简单地来说，就是要“节能和优化管理”。
从本质上着手，在设计初期就对各种控制系统进行技术论证，采用经济合理的技术手段，把基础打好。
参考文献
1、GB/T 50314-2006.《智能建筑设计标准》.北京：中国计划出版社，2007.
2、JGJ/T 16-92.《民用建筑电气设计规范》.北京：中国计划出版社，1993.
3、《智能建筑设计与施工系列图集（1）楼宇自控系统》.北京：中国建筑工业出版社，2002.。
